Как снять и поменять патрон
Знать, как открутить патрон на шуруповерте, необходимо не только для ремонта, но и для обслуживания устройства. Периодическая чистка позволит увеличить срок эксплуатации прибора. Методы зависят от каждого конкретного производителя. Однако существует один наиболее популярный вариант.

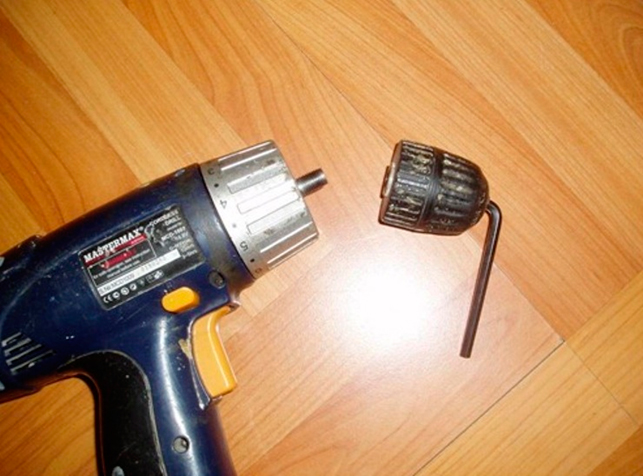

Для процедуры необходимо подобрать шестигранный ключ. Процесс разбора следующий:
- Коротким концом ключ хорошо зажимают в патроне.
- Включить шуруповерт, чтобы он работал до тех пор, пока ключ не ударится об стол.
- Патрон поворачивается по внутренней резьбе, на которой он закреплен на валу.
Патрон в разных моделях снимается разными способами

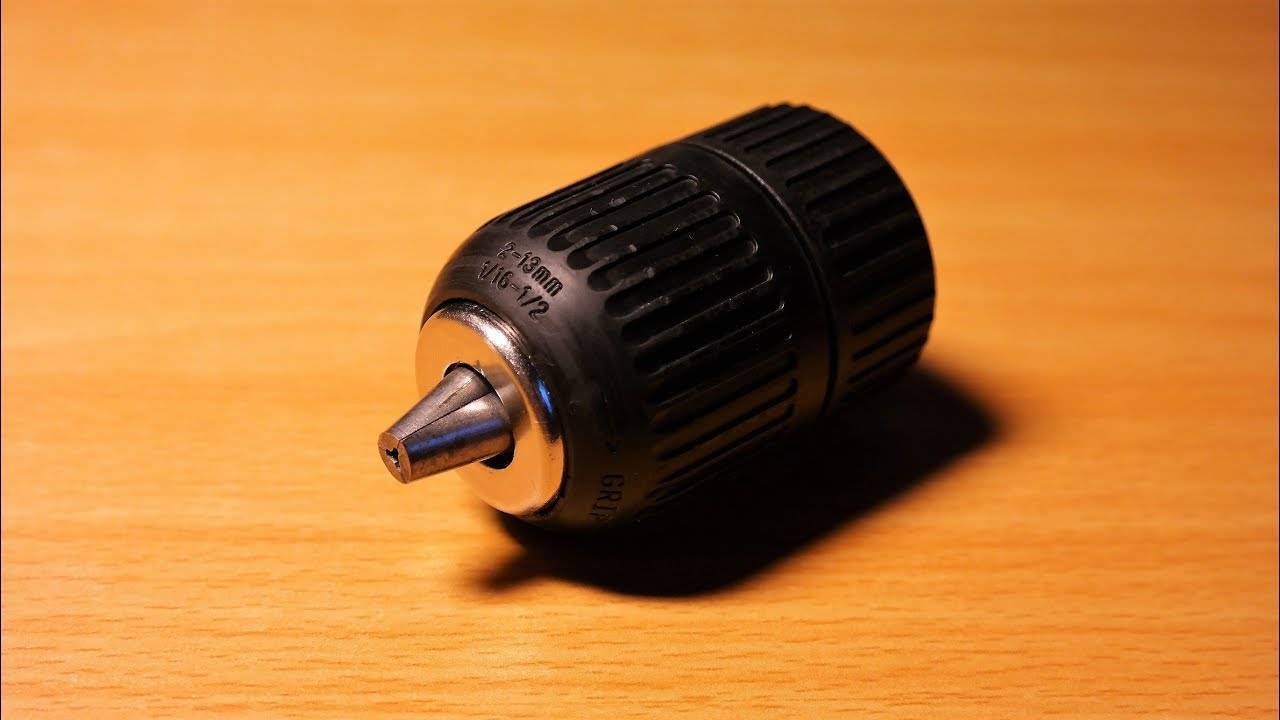

Виды патронов
Сегодня в продажу поставляются два основных вида патронов:
Быстрозажимные патроны имеют еще одну классификацию:
Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.
двух муфтовый патрон
Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.
Изготавливаются такие патроны из двух видов материала:
Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.
Читать также: Отвертка для поиска скрытой проводки
Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку , не маловажно для шуруповертов с наличием функции удара
Как поменять?
Теперь, когда мы сняли патрон, мы можем его поменять. Однако замена патрона должна осуществляться с учетом рекомендаций специалистов. Например, поменять патрон нужно так, чтобы взять в расчет мощность устройства.
Читать также: Когти для лазания по деревьям
Кроме того, если биты менять довольно часто, то лучше использовать быстрозажимные варианты, которые довольно просто вытащить, что позволит серьезно ускорить работу. Можно выбрать и ключевой патрон. Но делать это следует лишь в том случае, когда диаметр бит или сверл является большим.
Если выбран конусный вариант, следует учитывать его характеристики, которые по ГОСТу обознаются маркировками от В7 до В45. Если патрон сделан за рубежом, то маркировка будет другой. Обычно она обозначается в дюймах.
Следует сказать, что различные патроны для шуруповерта отличаются друг от друга резьбой, формой, назначением и внешним видом. Все они делаются и стали.

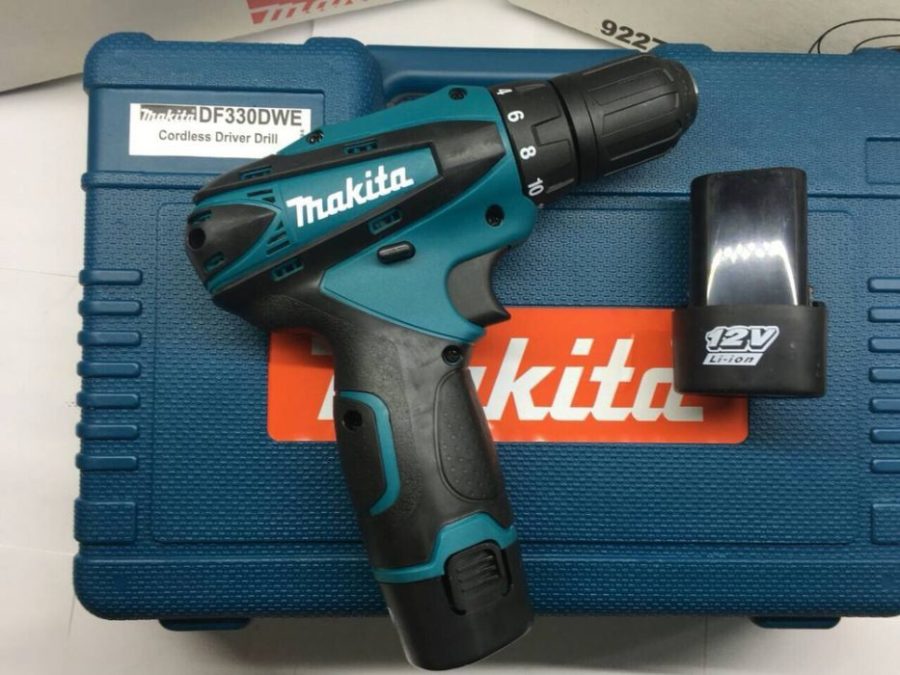

Как отремонтировать шуруповерт Makita
Одной из самых частых проблем шуруповерта Makita является проблемы с работой первой скорости. При этом на второй скорости все функционирует прекрасно. Данная проблема связана с неисправностью редуктора инструмента, который не дает эффективно пользоваться первой скоростью. Рассмотрим, как избавиться от этой проблемы и отремонтировать шуруповерт.
Разборка редуктора
Первым делом необходимо разобрать сам инструмент и отделить редуктор
Теперь важно убрать все лишние на данном этапе детали. Для этого достаточно просто высыпать все шестеренки из редуктора. Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно
Стоит отметить, что если нет информации о точном местоположении каждой детали, лучше разбирать его последовательно и аккуратно.
Записывать и отмечать расположение шестеренок. Это необходимо для качественной сборки редуктора после проведения ремонтных работ. Также можно воспользоваться обучающими видео или статьями.
Вкручивание болтов вместо зубьев
После того, как все шестеренки будут удалены из редуктора, глазу откроется внутренняя часть устройства. Учитывая специфику проблемы, скорее всего мастер увидит, что все пластиковые зубья на внутренней части оказались сточенными. Это происходит при длительной эксплуатации устройства, или же при грубом нарушении правил использования. Пластиковые зубья достаточно мягкие, так что под воздействием температур и постоянной механической нагрузки они попросту стачиваются. Это приводит к тому, что главной шестерне не за что зацепиться и она начинает прокручиваться.
Для починки и восстановления работоспособности необходимо восстановить зубья. При этом нет необходимости восстанавливать все зубья, а достаточно установить два железных.
Для осуществления желаемого понадобится сверло, маленькие болтики и бормашинка. Желательно использовать бормашинку с алмазным напылением, так как она позволит эффективно сточить лишнюю часть болта за относительно короткое время.
Порядок выполнения работ:
- На месте расположения пластикового зуба просверливается отверстие в боковой стенке редуктора. Необходимо использовать сверло чуть меньшего диаметра, чем диаметр болта. Так можно будет вкрутить его с усилием и обеспечить надежное закрепление.
- Нужно просверлить два отверстия по диагонали, чтобы обеспечить надежное удержание редуктора и стабильную работу инструмента. Таким образом, нагрузка будет распределена по двум зубьям.
- Во время сверления желательно направлять сверло немного вниз, чтобы потом болт не торчал кверху. Иначе придется гораздо дольше обрабатывать его бормашинкой.
- Теперь необходимо с усилием вкрутить болты в полученные отверстия.
После проведения всех этих манипуляций заготовки зубьев будут готовы. Теперь необходимо должным образом обработать их и придать соответствующую форму. Это делается при помощи бормашинки.
Использование бормашинки
Бормашинкой болты обрабатываются с боков и, в случае необходимости, укорачиваются по длине. Необходимо придать болтам форму настоящего зуба и предусмотреть установку венца без помех.
Важно! Не рекомендуется во время работы бормашинкой перегревать болт. Иначе он может сильно нагреться и расплавить окружающий пластик. Корпус редуктора деформируется, что приведет к более серьезным проблемам
Так что во время работы нужно делать перерывы. Чтобы дать болту остыть
Корпус редуктора деформируется, что приведет к более серьезным проблемам. Так что во время работы нужно делать перерывы. Чтобы дать болту остыть.
Как только зубья будут готовы, венец редуктора можно вставлять обратно. Если все сделано правильно, то он вставится без каких-либо помех. Двух зубьев обычно хватает для восстановления работоспособности редуктора, так что вкручивание большего количества болтов не логично.
Снятие патрона шуруповерта DeWalt
У электроинструмента Деволт патрон тоже подвергается существенному износу. При этом данному узлу свойственно расслабляться во время эксплуатации шуруповерта. Это небольшой минус, но все же недостаток инструмента Деволт.
Опытные мастера рекомендуют начинать демонтаж патрона шуруповерта DeWalt с разборки корпуса электроинструмента. Во время данного процесса придется постепенно снимать все детали с вала. В результате удастся добраться до патрона. При этом специалисты советуют снятые элементы сначала почистить и смазать, а затем только устанавливать на свои места.
Этот видеоролик позволит познакомиться с одним из самых простых способов снятия патрона шуруповерта:
Виды крепления
В шуруповертах или дрелях приспособление для удержания инструмента для крепления инструмент может быть закреплен двумя способами – на резьбу или конус.
Для закрепления первым способом на валу инструмента и внутренней полости этого изделия выполняют резьбу. Для его установки может быть использована или метрическая, или дюймовая резьба. Какая именно резьба использована для установки этой оснастки можно узнать, посмотрев на маркировку, которая, как правило, выбита на корпусе приспособления. Например, если надпись гласит 1-15М13×1,3, то это значит, что это изделие имеет внутреннюю резьбу М13, а цифры 1 – 15, означают предельные размеры инструмента, который может зафиксировать оснастка.
Если для фиксации этой технологической оснастки применяют дюймовую резьбу, но на корпусе наносится аббревиатура UNF. Именно поэтому перед его заменой надо выполнить проверку соответствия нанесенной маркировки и размеров в этом приспособлении.
Второй способ установки его на инструмент – это использование конуса Морзе. Конец вала инструмента выполнен в виде конуса. Ответная часть сформирована в теле технологической оснастки. Его фиксируют на валу. Его маркируют так — B10, B12, B16, В18 . Именно такой метод фиксации чаще всего применяют для шуруповертов.
Что такое патрон в шуруповерте
Патрон — одна из наиболее важных частей устройства. С его помощью происходит крепление насадок и бит к инструменту. Сам патрон непосредственно закрепляется на шпинделе шуруповерта. Выделяют несколько способов фиксации детали, самыми распространенными из них являются винтовой и конусный.

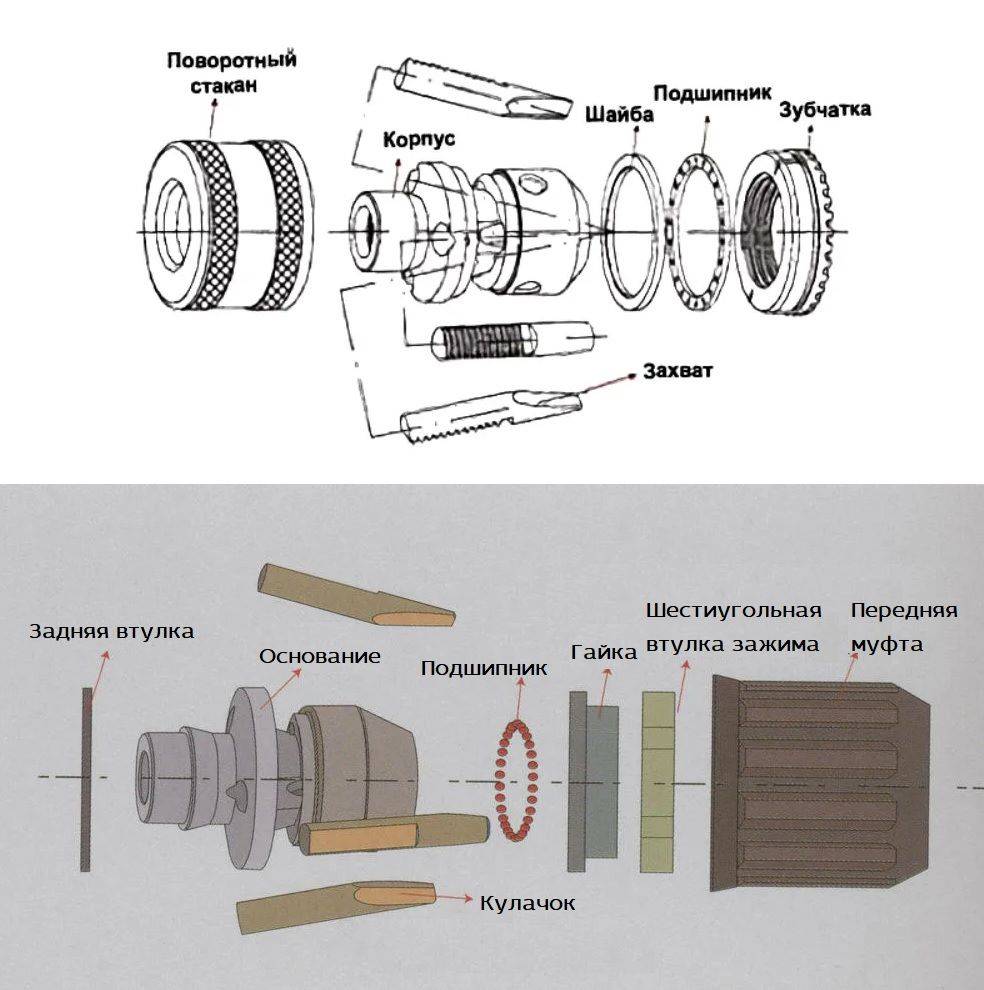

Устройство патрона
По устройству и способу крепления насадок патроны делятся на быстрозажимные (БЗП), самозажимные и зубчато-венцовые, которые также называются ключевыми.
Быстрозажимные и самозажимные головки по принципу работы и строению очень похожи. Они представлены металлическим цилиндром, внутри которого находятся следующие компоненты:
- Основание;
- Рукав;
- Зубчатая гайка;
- Кулачки или подвижные губки;
- Подшипник;
- Шайба.
Основное различие между быстрозажимными и самозажимными устройствами заключается в способе крепление насадок. В самозажимных моделях сверло крепится при помощи вращающегося шпинделя. В БЗП шуруповертах насадка фиксируется в результате ручного вращения гильзы.
Самозажимные патроны чаще всего используются на станочном оборудовании. Они отличаются своей надежностью и высоким эксплуатационным ресурсом.
Патроны на большинстве бытовых шуруповертах представлены быстрозажимными вариантами из стали. В среднем величина диаметра хвостовика насадки для них равна от 0,8 до 30 мм.
Вставить сверло в быстрозажимной цилиндр достаточно просто. Регулировку кулачков осуществляют вращением гильз. На ее поверхность наносится специальный рельеф, облегчающий вращение. Блокировочный элемент фиксирует хвостовик в головке.
В течение времени кулачки патрона изнашиваются. В результате насадка закрепляется неплотно — появляется люфт. Данная неисправность влияет на качество и скорость работы.
БЗП также делятся на два типа по количеству муфт. Существуют как одномуфтовые, так и двухмуфтовые агрегаты
При покупке первых важно убедиться в наличии блокиратора, выполняющего роль второй муфты. Установить насадку на такой инструмент можно одной рукой, что значительно ускоряет процесс работы с разными расходниками
При фиксации сверла на двухмуфтовый патрон обе руки должны быть свободны.

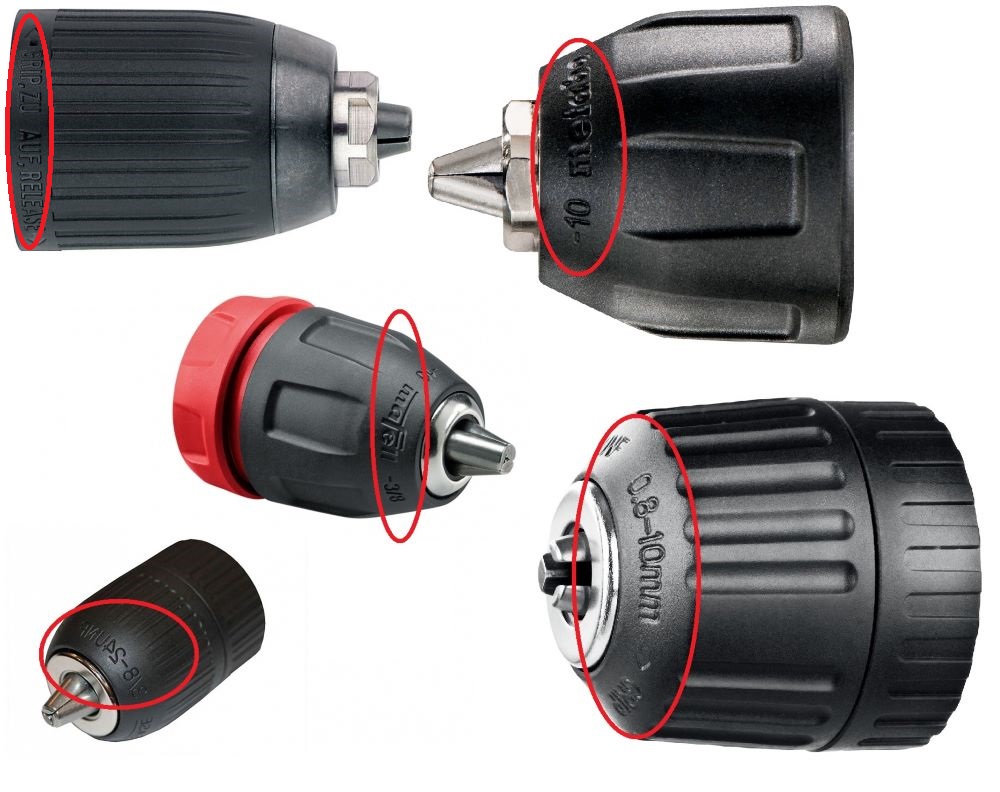

Типоразмеры и маркировка
Маркировка способна многое рассказать о патроне.
Обозначения типа 0,8 — 10 мм, 1,5 — 13 мм, 2,0 — 14 мм говорят о предельных возможностях зажимных губок, которые фиксируют хвостовик бит.
Посадочный диаметр на патронах современного вида обозначается в дюймах. Например, 3/8 — 24UNF. Дробное выражение указывает на диаметр резьбы, которые по международному стандарту записывается в дюймах. Число 24 — количество витков.
На российском инструменте можно встретить метрическую маркировку М10х1,25. Первая цифра «10» — диаметр крепежного изделия, вторая «1,25» — шаг резьбы.
Если в маркировке присутствует буквенно-числовое обозначение, содержащие букву B, то патрон имеет крепление конус Морзе.

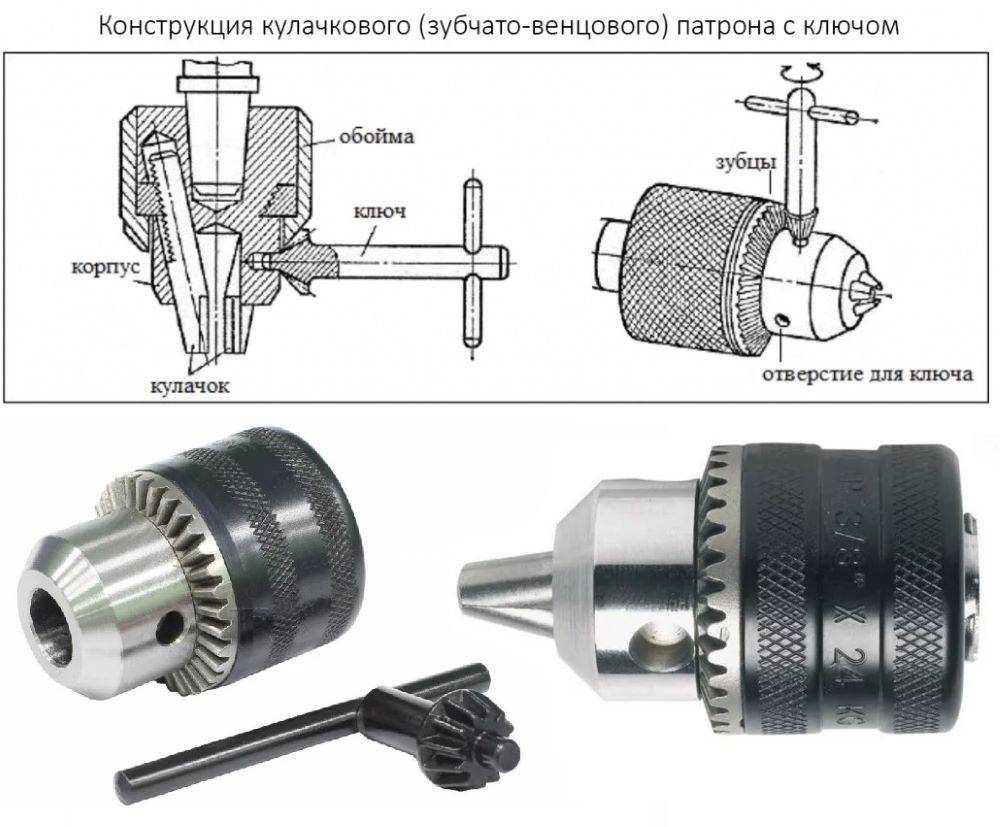

Конструкция зубчато-венцового патрона
Главной особенностью зубчато-венцового патрона является наличие пружинного механизма, благодаря которому насадка надежно фиксируется в гнезде. Для установки бит требуется применение специального ключа, идущего в комплекте с инструментом.
Второе название патрона — ключевой. Данный тип встречается редко, так как по удобству работы уступает быстрозажимным шуруповертам. Однако есть у него и свои преимущества, такие как надежное крепление сверла, способность выдерживать повышенные нагрузки, возможность применения хвостовиков с круглым, квадратным и шестигранным сечением.
Зубчато-венцовая головка состоит из обоймы, кулачков, зажимной втулки высокой прочности, пружинного механизма. При закручивании гайки ключом кулачки сходятся, обхватывая хвостовик с трех противоположных сторон.
Как разобрать патрон шуруповерта
Иногда требуется разборка патрона.
Чтобы проделать эту операцию, нужно в основании снять заглушку.
Пластиковую деталь достаточно поддеть ножом.
Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.
Процесс следующий:
- берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
- бьют молотком по болту.
После этого остается самая интересная часть – разборка непосредственно цилиндра.
Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.
Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.
В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.
Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.
Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:
- в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
- на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
- убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
- включают перфоратор в ударном режиме.
Благодаря вибрации разбираем патрон за считанные секунды.
В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.
После чистки элементы легко собираются обратно.
Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки
Некоторые сложные конструкции требуют распиливания муфты.
После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».
Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.
Как устроен патрон
Для начала нужно определить тип данного устройства.
Самые распространенные – быстрозажимные, которые используются практически во всех современных моделях. Хвостовик рабочей насадки здесь фиксируется вручную без применения вспомогательных инструментов. Весь процесс занимает несколько секунд и не требует особых усилий.
Самозажимные – отличаются только автоматической фиксацией биты, надежность зажима которой подтверждается характерным щелчком. Он удобен при работе с частой и быстрой сменой насадок.
Самый надежный зажим обеспечивают зубчато-венцовые (ключевые) модели. Это классические патроны, в которых для закрепления насадки нужен специальный ключ.
Патрон шуруповерта
Первый обязательный этап! Вывинчивание фиксирующего винта
Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).
Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.
Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:
- Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
- Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.
Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками
Свинчивание быстрозажимного патрона со шпинделя шуруповёрта
После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.
В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.
Удерживая патрон рукой
Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:
- Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
- Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
- Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
- Свести кулачки патрона до минимального зазора.
- Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.
Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:
- Отсутствие спецовочной перчатки.
- Мощность шуруповёрта превышает 500 Ватт.
- Неуверенность в собственных силах.
- Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).
Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.
При помощи Г-образного инструмента
Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:
- Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
- Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
- Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
- Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
- Запустить двигатель и дать ему возможность набрать максимальные обороты.
- Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
- В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.
Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу
Возможен и второй вариант этого способа:
- После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
- «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.
Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.
Решение проблем с патроном
Необязательно менять проблемный механизм на новый.
Рассмотрим основные проблемы, связанные с патронами, и пути их решения.
Одна из частых неполадок – заклинивание устройства.
Со временем кулачки перестают полностью сжиматься.
зажать цилиндр в руке и резко ударить его один или несколько раз о твердый предмет (лучше всего деревянный); этот метод работает и с тугими «зажимами»; зажать корпус в тисках, а патрон газовым ключом; после этого упереть инструмент в стол и включить шуруповерт; попробовать тщательно смазать элемент; это довольно распространенное явление у изделий Bosh.
Частой причиной тугого зажима бывают опилки и другой мелкий мусор, попавший внутрь механизма.
Если предположительно заклинило патрон благодаря опилкам, деталь можно подержать над огнем или просушить строительным феном.
После этого патрон нужно тщательно смазать.
Бывает, и так, что элемент прокручивается.
Причины этого могут крыться в проблемах различных деталей инструмента.
Если виноват именно патрон, то, вероятно, имеют место стертые зубчики на фиксирующей муфте.
Чтобы решить проблему, можно снять муфту и на месте слизанных зубцов просверлить отверстия.
После этого в них нужно ввернуть винты и кусачками удалить их выступающие части.
Затем демонтированный элемент возвращают на место и тестируют работу механизма.
Неполный выход кулачков или одного-двух из них – еще одна распространенная проблема.
Если именно в этом смысле заклинило быстрозажимной патрон или ключевой механизм, то причина кроется либо в стертых зубцах на кулачках, либо в слизанной резьбе на гайках, которые зажимают тройку компонентов.
Чтобы понять, в чем дело, нужно разобрать цилиндр.
После разбора можно увидеть гайку, которая состоит из пары частей.
Изношенная резьба ведет к проскальзыванию кулачков при зажиме.
Результат – некорректная центровка элементов.
Решение задачи – поменять гайку или кулачки на новые.
В этом случае придется покупать новый патрон.
В некоторых ситуациях при решении проблем цилиндр не откручивается.
В других требуется разборка устройства.
Есть и ситуации, требующие полной замены механизма.
Но почти всегда задачу можно решить без замены всего шуруповерта.
Шуруповерт – это один из наиболее востребованных инструментов не только на производстве, но и в частном хозяйстве. Применим он для проведения различных работ, в том числе, мелкого домашнего ремонта, а также сборки и установки мебели.
С ним эксплуатируются сверла, фиксируется насадка шлифовальная. Несмотря на то, что данный механизм являете одним из наиболее надежных, некоторые трудности с его эксплуатацией могут возникнуть. Связаны они обычно с заменой патрона. О том, как снять патрон с шуруповерта, подобрать и установить новый самостоятельно, пойдет речь в данном материале.
1.1 Какие насадки можно использовать с патроном шуруповерта?
Набор насадок для работы такого прибора зависит от того, какие именно работы выполняет с ним мастер. Как правило, сюда относят такие:
- крестовые различных артикулов; под саморезы;
- шестигранные сверла под соответствующие выемки на шляпках винтов;
- устройства для установки болтов, гаек;
- трехгранные биты;
- шпицевые образцы под обычные вины;
- специальные сверла для работы по гипсокартону (имеющие специальные ограничители, не дающие портить материал при неаккуратной работе).
Также в вашем наборе может быть шлифовальная насадка
Важно только при покупке этой детали выявить, с каким именно патроном может быть использована именно эта насадка, чтобы легко ее применять
При замене таких деталей в патроне, независимо от того, ключевой он или быстрозажимной, необходимо отключать блок питания устройства (во избежание случайного включения прибора) и следовать технике безопасности, дабы избежать травм.
Сразу после замены блок питания рекомендуется еще раз дополнительно перезарядить и только после этого возвращать устройство в работу и тестировать сверло
Обратите внимание, зарядка перед дальнейшей работой должна быть 100%
READ Чем Резать Кафельную Плитку
После этого вами может быть тестирована новая бита, насадка шлифовальная. к меню
Конструкция и достоинства быстрозажимных и ключевых исполнительных органов
Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.
- Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
- Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок
Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:
- Отсутствует необходимость использовать дополнительные инструменты
- Возможность закрепления насадки одной рукой
- Высокая скорость замены насадок
- Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно
Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:
- Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
- Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
- Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже
На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.
Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.
К достоинствам ключевых исполнительных органов относятся:
- Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
- Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин
Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.
Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.
Самостоятельное изготовление
Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа. Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой. Далее процесс изготовления идет по следующей схеме:
- Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
- Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
- Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.
Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.
Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов. Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды
Как открутить патрон на шуруповёрте
Уже давно не секрет, что откручивать и закручивать шурупы удобнее и быстрее всего непосредственно шуруповертом.
Хоть какой инструмент имеет свойство изнашиваться и выходить из строя. В особенности это касается подвижных и часто употребляемых деталей. В шуруповерте таким компонентом считается зажимной патрон. Элемент, который полностью вышел из строя, следует поменять. Но сначала необходимо понять, как снимается патрон. Для этой цели для вас нужно не много узнать о технических свойствах устройства. Чтобы провести работы по ремонту понадобится молоток, отвертка, тиски и некоторые ключи.
Типоразмеры и расшифровка
Для того, чтобы выбрать подходящий вариант для замены, требуется узнать его типоразмер. На конусе присутствует специальная маркировка, где:
- Первые числа (через тире) — варианты размеров хвостовика, которые допустимо устанавливать на изделие в миллиметрах.
- Буква и цифра следом — это калибровка конуса. Выделяют 9 разных показателей.
- В некоторых случаях на конусе после буквы могут быть написаны цифры в виде «1×1» (цифровые значения зависят от модели), таким образом указываются параметры резьбы. Величина указывается в миллиметрах или дюймах.
На некоторых изделиях бывает немного иная маркировка (например, 4 — 15 мм ½ — 22 UNF). В подобном случае подразумевается, что показатели 4 — 15 мм — это диаметр допустимых для использований бит, ½ – размер резьбы в дюймах, а 22 — это количество витков в одном дюйме.
Тиски могут понадобиться в серьезных случаях
Если заклинил
Патрон в шуруповертах Elitech (Элитек), Flex PD 2G 18 вольт, Борт, Вихрь, Патриот, AEG BS D, Dexter (Декстер), Макита DF 331 D и т.д. может заклинить, если пользователю приходится до максимума разжать кулачки, а потом их никак не удается вернуть на место, какие бы усилия не прилагались. При этом вставляется сверло, максимальное из допустимых по размеру.
Кулачки не получается открыть для того, чтобы извлечь зажатую в патроне биту или сверло, если они неравномерно сжаты. Из-за этого насадки могут болтаться, крепление будет ненадежным.
Редко губки заклинивают в процессе их свободного хода, когда происходит сжимание или разжимание. Причина в том, что под фигурную часть кулачков попали стружки, окалины или частицы мусора. Чтобы расклинить, надо все это убрать и почистить.
Вне зависимости от причины заклинивания первым делом необходимо смазать внутреннюю полость патрона. Для этого используют правильную, специальную смазку. Хорошо подходит WD-40. Этот универсальный смазочный состав вводят и на поверхность кулачков. Выдерживают 15 минут, потому аккуратно без излишних усилий постукивают по патрону и кулачкам. Если обстукивают простым молотком, то обязательно через тканевую прокладку, но лучше воспользоваться резиновым.
При заклинивании биты в патроне шуруповерта некоторых марок, к примеру, Bosch (Бош), проблемы решают при помощи 2-х разводных ключей. Но вначале обязательно детали смазывают
Одним ключом захватывают основание патрона, другим осторожно крутят верхнюю часть. Чтобы ничего не повредить, процедуру выполняют через плотные, мягкие тканевые прокладки
