Как снять патрон с дрели и шуруповерта

Ремонт механизма

После того как зажимающая деталь будет извлечена из дрели, необходимо определить, подлежит ли она ремонту. Если для её изготовления была использована литая пластмасса и развальцованный металл, его разборка приведёт к нарушению основных свойств материалов и динамических характеристик. Использование такого механизма в дальнейшем будет невозможно. Если патрон окажется разборным, можно попробовать провести его ремонт самостоятельно. Процесс восстановления будет зависеть от характера неполадки.

Другая распространённая неполадка — заклинивание зажимных кулачков — может случиться из-за использования свёрл слишком большого диаметра, несовпадающего с размером отверстия в патроне. Также к этому может привести чрезмерное использование смазки. Пыль и мусор, образующиеся при сверлении в большом количестве, прилипают к смазочному веществу и сильно засоряют механизм.

Тщательная очистка деталей исправит ситуацию. Однако применение очищенного патрона будет возможным, если резьба внутри него окажется неповреждённой. В противном случае потребуется замена детали. Избежать засорения кулачковой конструкции в будущем поможет использование специальной защиты, которая надевается на сверло и препятствует попаданию пыли внутрь.

Сбор конструкции после завершения ремонта следует осуществлять в обратном порядке

При этом нужно уделять особое внимание тому, насколько надёжно ведущий элемент зафиксируется в конусном углублении патрона. Окончательную фиксацию можно осуществлять, если их продольные оси полностью совпадут

Места соединения деталей обязательно следует обработать герметиком. Пользоваться дрелью разрешается после его полного высыхания. Для этого потребуется около 10−12 часов.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Каким способом закреплен сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Учимся ухаживать за цанговыми патронами для дрелей правильно

После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:

Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене

При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.

Разборка кулачкового патрона дрели с быстрозажимной гайкой

Чтобы починить инструмент, предварительно его нужно разобрать

Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:

Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
Газовым ключом аккуратно отвинчивается гайка с насечками.
Вытаскивается подшипник. Достаётся шайба.
Патрон вынимается из тисков.
Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
Если внизу имеется стопорное кольцо или гайка, они снимаются.
Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.

Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:

иметь в наличии необходимый набор инструментов;
обладать слесарным навыком;
быть человеком с устойчивой, уравновешенной психикой.

Виды патронов — вспомним конструкцию детали на ручной дрели

Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:

Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства

Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:

Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
Установить внутрь насадку хвостовой частью
Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки

Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.

Это интересно! Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.

https://youtube.com/watch?v=6lGzolgnx4w%3F

Намагничивание и закалка насадок

Большое количество насадок производят в Китае из мягкого материала. Поэтому они быстро теряют свою форму. Новой биты хватает совсем ненадолго. Чтобы продлить срок эксплуатации, насадку нужно закалить. Вам понадобятся: машинное масло, газовая горелка или газовая плита, небольшая ёмкость для масла из любой жестяной банки, кусок стальной проволоки.

Намотайте проволоку на биту таким образом, чтобы не выпадала.

Бита, обмотанная проволокой

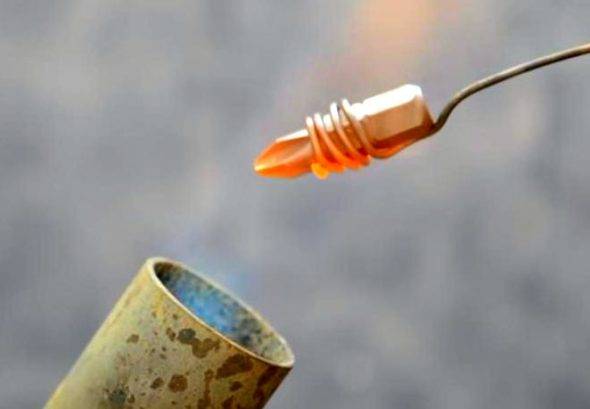

Бита, должна быть раскалена до красна

Чёрная бита — закалёная

Закалённая бита прослужит дольше обычной.

Видео: закалка бит маслом

Для удобства работы, особенно в труднодоступных местах, насадки намагничивают. Это можно сделать несколькими способами.

Способ 1

Вам потребуется приобрести специальное устройство для намагничивания и размагничивания отвёрток. Вставьте туда биту. Квадратное окошко намагничивает, а ступенчатое — наоборот.

Устройство для намагничивания и размагничивания

Способ 2

Возьмите изолированную проволоку и намотайте катушку в три ряда на пластиковую трубочку.

Схема цепи для намагничивания

Способ 3

Возьмите магнит и потрите об него насадку со всех сторон.

Намагничивание биты магнитом

Видео: намагничивание насадок магнитом

Способ 4

Купите в радиомагазине неодимовые магниты.
Разделите их на две части и положите в один ряд так, чтобы образовавшиеся группы отталкивались друг от друга. Положите между ними пластиковый колпачок от ручки. Для удержания отталкивающихся магнитов закрепите их пластилином.

Намагничивание неодимовыми магнитами

Процесс намагничивания биты неодимовыми магнитами

В результате насадка будет намагничивать крепёж лучше, чем новая.

Инструкция по эксплуатации

Работа с дрелью предполагает, что мастер тщательно ознакомился с инструкцией по эксплуатации этого инструмента. Это позволит предотвратить множество поломок. Также следует учитывать тип инструмента. В продаже сегодня представлены ручные и электрические дрели. Они могут отличаться размером, мощностью и дополнительными возможностями.

Перед работой при помощи дрели необходимо обследовать стену на наличие скрытых в ее толще коммуникаций. Это могут быть электропровода или трубы. Металлоискатель поможет обнаружить подобные объекты. Отверстие всегда будет немного больше, чем диаметр сверла. Это необходимо учитывать при выборе крепежных элементов.

Следует проследить, чтобы при сверлении (особенно металла) сверло не скользило. Это позволит избежать его поломки. Для керамических поверхностей рекомендуется в месте сверления применять пластырь. Дрель должна располагаться перпендикулярно стене.

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

Отсутствует необходимость использовать дополнительные инструменты
Возможность закрепления насадки одной рукой
Высокая скорость замены насадок
Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Способы крепления патронов

Есть три способа крепления зажимного цилиндра к шпинделю:

с помощью резьбы;
с помощью фиксирующего винта;
с помощью конуса Морзе.

Первый способ предполагает наличие резьбы на двух соприкасающихся деталях.

Цилиндр накручивается на вал.

Винт используется в качестве усилителя контакта гильзы и вала.

В этом случае тоже имеет место завинчивание, но фиксирующий компонент служит для дополнительного крепления.

Для винта обычно характерны левая резьба и наличие шлица следующих видов: крестовой, «звездочка» или шестигранник.

Чтобы увидеть элемент, нужно предельно раздвинуть кулачки и заглянуть внутрь патрона.

Конус Морзе – вариант, который используется более сотни лет.

Поверхность вала имеет конусообразный формат, аналогичный форме патрона.

Совпадающие параметры обоих конусов дают возможность надежно и быстро совместить детали.

Этот вариант используется во многих современных моделях (пневматических и т. д.).

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Брак

Использование сверл, изготовленных из мягкого металла, может привести к образованию стружки внутри патрона. Она нередко попадает между кулачками зажимного механизма и работает как стопор. Такое препятствие способно удерживать кулачки патрона при попытке ослабить силу зажима. Также опасность представляет глубокое проседание мягкого сверла в патрон, его основание может сплющиться и застопорить фиксирующие элементы. Особенно сложно извлечь такое сверло в случае, когда оно сломалось на уровне креплений. Это делает невозможным его зажатие в тисках. Как вытащить сверло из дрели в этом случае, узнаем далее.

Что делать, если потерян ключ?

Если ключ пропал, снять сверло будет довольно сложно. Самый простой вариант – справиться с проблемой грубой силой. Части зажимного устройства удерживают правой и левой рукой и вращают в противоположных направлениях. Однако если патрон затянут слишком сильно или дрелью долго пользовались, открутить резьбу вряд ли удастся.

Чтобы усилить прилагаемое воздействие, пользуются различными инструментами или самодельными приспособлениями. Вот несколько способов:

Патрон зажимают в тиски или плотно удерживают газовым ключом. Вал вставляют в отверстие, а затем, приложив мускульное усилие, раскручивают или закручивают механизм.

Эффективность описанных народных способов существенно меньше, чем при использовании заводской вертушки. Но раз или два затянуть или ослабить фиксирующий механизм таким способом удается. Закончив работу, нужно приобрести новый ключ в магазине.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.

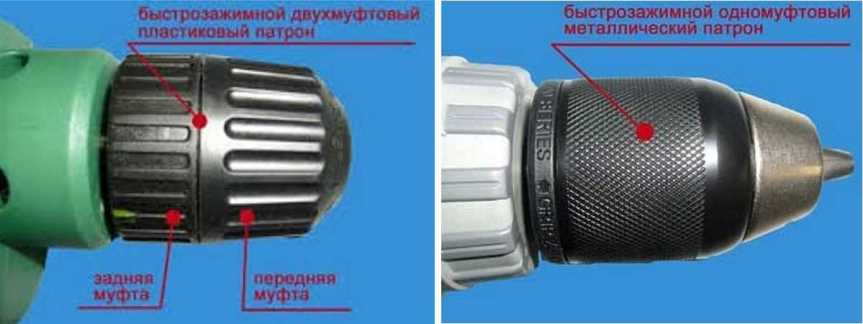

Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

Разновидности быстрозажимных патронов

Такие патроны бывают:

одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

резьбовой;
с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Устройство и неисправности

Все шуруповерты имеют примерно одинаковое устройство. Отдельные разновидности могут включать в себя ряд дополнительных узлов. Но любая модель оснащена следующими обязательными элементами:

электродвигатель постоянного тока;
планетарный редуктор;
ограничитель нагрузки;
аккумулятор.

Самая распространенная неисправность — пришедший в негодность аккумулятор. Проще всего заменить нерабочий аккумулятор на новый. Если модель старая и нужных аккумуляторов нет в продаже, можно попробовать приспособить начинку от другого, поместив ее в корпус от старого. Следует внимательно следить за соответствием электрических характеристик используемых для замены батарей.

Никель-кадмиевые аккумуляторы обладают эффектом памяти. Иногда для восстановления их нормальной работы достаточно провести несколько циклов полного разряда и заряда. Это позволит вернуть батарее исходную емкость.

Как снять патрон с дрели — инструкция с описанием
