Как сделать полы по грунту и правильный пирог бетонного пола: фото

Строение пола по грунту

Подошва

Для того, чтобы сделать полы по грунту, которые будут  соответствовать СНиП, необходимо начинать работы с качественной основы.

Для начала на полметра, необходимо убрать слой чернозёма и заменить его песком с крупной фракцией. Слой песка поднимают над уровнем грунта и утрамбовывают виброплитой.

В процессе уплотнения песка, его поверхность поливают водой. Это нужно для лучшей усадки. Также можно использовать грунт, в который добавили гравий.

Подстилочный слой

Этот слой служит для распределения давления на основание. Ведь если просядет один угол дома, то плачевных последствий не избежать.

Для того чтобы сделать подстилочный слой заливают бетон в пять сантиметров.

Новшеством в исполнении этого уровня является профилированная мембрана, за счёт неё уменьшаются сроки работ и цена.

Гидроизоляция

Гидроизоляция необходима для защиты от влажности, важна для сохранения хорошего состояния напольного покрытия.

Если не использовать гидроизоляционные материалы могут образоваться грибки, плесень, гниль.

В дальнейшем эти неблагоприятные факторы могут  разрушить фундамент и нарушат комфортное нахождение в помещении.

Материалы для гидроизоляции

Для гидроизоляции необходимы следующие материалы:

• Битумная мастика для пола;
• Стеклоткань;
• Полиэстер;
• Мембрана ПВХ

Такой же альтернативой вышеперечисленных материалов является полиэтиленовая плёнка толщиной в три миллиметра и свёрнутая в два раза.

Теплоизоляция

Большое количество тепла уходит через пол. Чтобы избежать потерь тепла, необходимо сделать теплоизоляционный слой из специальных материалов.

Для теплоизоляции используют следующие материалы:

• Минеральную вату;
• Керамзит;
• Полиуретан;
• Стекловату;
• Пенополистерол;
• Пенопласт.

Выбор утеплителя зависит от вашего желания и финансов.

Хорошим решением будет установка системы теплого пола (водяного или электрического). Такое решение, правда, обойдётся вам в копеечку, но тёплый пол по грунту позволит в дальнейшем экономить на отоплении.

Несущий слой

Данный слой считается самой главной опорой здания.

В качестве такого слоя выступает железобетонная плита и она состоит из бетона класса В12; стальной сетки; щебня, размером от 5 до 20 мм.

Выравнивающая стяжка

Перед окончательным покрытием пол нужно выровнять.

Выравнивают его при помощи цементно – песчаной смеси и заливают применяя при этом маячки.

Чистовой слой

Для чистового покрытия можно выбрать любой понравившийся материал. Например:

Винил, плитка, линолеум, 3D пол, паркет.

Чтобы выбрать материал на свое усмотрение, необходимо понимать техническое назначение каждого слоя пола. Тогда вы сможете самостоятельно произвести расчёт пола по грунту.

Бетонирование пола

Бетон заливается по такому же принципу, как и засыпается песок. Работа несложная, учитывая, что бетонную смесь не нужно выравнивать и утрамбовывать несколько раз: достаточно сразу хорошо разровнять. Наводить бетон придётся на улице, а доставлять его в помещение проще всего на тачке.

Перед заливкой уложите сетку, но не на всю комнату, а так, чтобы можно было работать без неудобств, потому что возить тачку и ходить по сетке будет несподручно. Сетка не должна касаться пенополистирола, поэтому сначала нужно уложить 1,5-метровую арматуру, чтобы соседние куски находились друг от друга на расстоянии 50 см. Посмотрите на фото – на нём видно, как укладывать арматуру и сетку.

Да того, как начинать заливку, установите направляющие по уровню. Их нужно ставить на деревянные подставки, толщина которых рассчитывается с учётом самих направляющих: если толщина стяжки будет 8 см, а высота направляющей 4 см, то подставка должна быть высотой 4 см. На каждую подставку закрепите саморезами ещё 2 дощечки – они не дадут маяку упасть. Когда установили маяки, проверьте плоскость.

Подготовка к обустройству бетонной стяжки по грунту

Делаем полы по грунту самостоятельно

Подготовительные работы – обязательный этап создания бетонного пола, именно они занимают львиную долю времени в процессе обустройства стяжки. Но обойтись без них не возможно, если, конечно, не хотите получить низкокачественный результат.

Фильтрующий слой

Первый этап — подготовка грунта и фильтрующего слоя

В первую очередь необходимо заняться уплотнением земли в основании, которое поможет предупредить ее просадку и, соответственно, возможное растрескивание стяжки. Бетонные полы по грунту зачастую обустраивают в комбинации с ленточным фундаментом глубиной не менее 1-1,5 метра, внутри заполненным песком.

Но такой подход не допустим, если дом стоит на глинистом участке. Ведь глина задерживает влагу, поэтому, при наличии песка внутри фундамента, образуется застой воды и под зданием появится настоящий «пруд». Именно поэтому на глинистых территориях обязательно обустройство дренажа.

На фото виден процесс выемки грунта внутри ленточного фундамента

Наиболее оптимален в этом случае следующий порядок действий:

• извлеченной при создании котлована глиной заполняется его нижняя часть;
• выполняется внутренняя теплоизоляция дома и внешнее утепление фундамента. Эти действия направлены на нивелирование пучения почвы даже при отсутствии в здании отопления;
• гравий засыпается на подготовленную землю, а затем тщательно уплотняется. Качество трамбовки в этом случае имеет очень большое значение, поскольку речь идет о предотвращении образования пустот. Осуществляется она с помощью особых трамбовочных механизмов;
• на гравий насыпается песок, который тоже тщательно трамбуется и разглаживается.

Толщина фильтрующего слоя зависит от характеристик грунта, как правило, песочная и гравийная подушка не толще 15-20 см каждая.

Засыпка песчаного слоя

Трамбовка песчаной засыпки

Подготовленное основание

Гидроизолирующий слой и черновая стяжка

После засыпки фундамента можно приступать к обустройству гидроизоляции будущей стяжки. Самыми популярными материалами для этой цели считаются поливинилхлорид и битумно-полимерные мембраны. Если уровень влаги для дома находится в пределах нормы, то можно обойтись обычной пленкой из полиэтилена толщиной 250 мкм, которая укладывается в два слоя.

Края гидроизоляционного материала должны быть несколько выше, нежели предполагаемый уровень чистовой бетонной стяжки

Особое внимание стоит уделить укладке гидроизоляции по углам, поскольку именно через них чаще всего проникает влага. Если материал не полностью покрывает периметр помещения, то его элементы укладываются внахлест и фиксируются с помощью скотча

Заливка слоя тощего бетона

Заливка слоя тощего бетона

Оптимальным материалом для черновой стяжки является «тощий» бетон, в который добавлен щебень. Полученная поверхность не должна быть идеально ровной, да и высокие требования к ней не предъявляются. Вполне достаточно, если она не будет иметь перепады в высоте не более 4 мм. При этом ее толщина должна составлять около 4 см.

Теплоизоляционный слой

Укладка теплоизоляции

Утепление бетонной стяжки – важный этап, поэтому выбору теплоизоляционного материала уделяют много внимания. Он должен обладать такими качествами, как:

• высокая прочность;
• низкая теплопроводность;
• огнеупорность;
• удобство в использовании.

Чаще всего предпочтение отдается пенопластовому, пенополистирольному или слою из минеральной ваты. Необходимую толщину материала определяют по месторасположению дома. Например, в средней полосе России для утепления можно использовать плиты толщиной 10 см, в менее теплых регионах – до 20 см.

Уложенный теплоизоляционный материал обязательно накрывают сверху пленкой из полиэтилена, которая выполняет сразу два назначения: препятствует проникновению бетонного раствора в пространство между элементами утеплителя и обеспечивает пароизоляцию.

Контуры теплого пола

Для ещё большей экономии в теплый пол по грунту можно вмонтировав трубы, это позволит создать буквально теплый пол. Армированная сетка имеет как раз подходящие размеры для размещения на ней отопительной трубы.

Для подключения к коллекторам трубы выводятся наружу возле стен. Стены же необходимо оклеить защитной лентой. Что касается всех остальных коммуникаций – для них необходима аналогичная система.

После окончательной заливки «пирога» все будет готово. Далее вы вольны делать пол так, как вам хочется. Эта конструкция лишь один из возможных вариантов, при желании вы можете видоизменить или любой из её элементов. Всё упирается в ваши финансы и условия строительства.

Особенности несущей ленты

Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.

Таблица 1. Способ создания ленточного фундамента

Иллюстрация	Описание
	В соответствии с планом строения, на очищенной и размеченной площадке выкапывают траншею необходимой глубины по контуру несущих стен. На дно траншеи засыпают и трамбуют песок и гравия, формируя подушку.
	Выставляют опалубку. Внутри конструкции прокладывают плотную полиэтиленовую пленку для защиты подушки и досок опалубки от жидкого раствора.
	Внутри опалубки прокладывают арматуру.
	Заливают бетонный раствор.

В дальнейшем стены фундамента необходимо утеплить, особенно если дом строится из кирпича или газобетона. Грунт вокруг дома не будет промерзать, если под отмостку на ширину 1,5 м уложить экструдированный пенополистирол. Если сравнивать сборный ленточный фундамент из ЖБ блоков и монолитный, то второй вариант гораздо устойчивее к нагрузкам и деформациям при подвижности почв.

Сборная конструкция

В пользу сборного ленточного фундамента можно сказать то, что его сборка происходит гораздо быстрее, чем заливка монолита. Для соединения блоков применяется арматура и цементный раствор. Если грунт песчаный, а строение одноэтажное, то блоки-подушки можно не укладывать. Еще один плюс заключается в том, что такой фундамент можно возводить в любое время года.

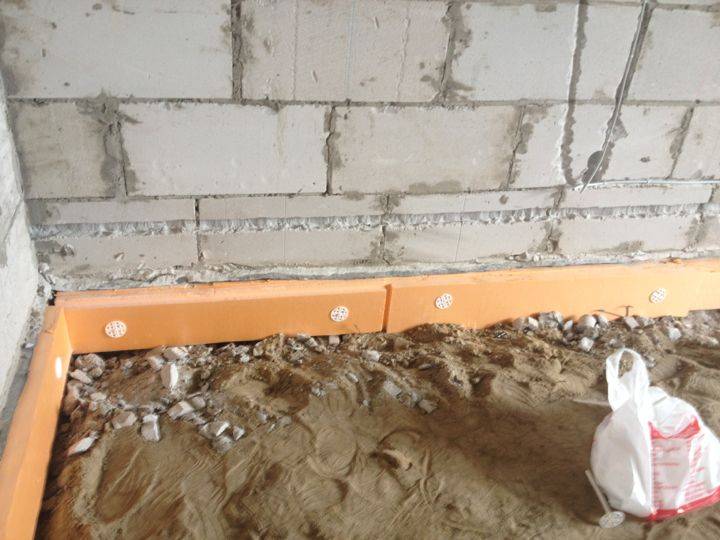

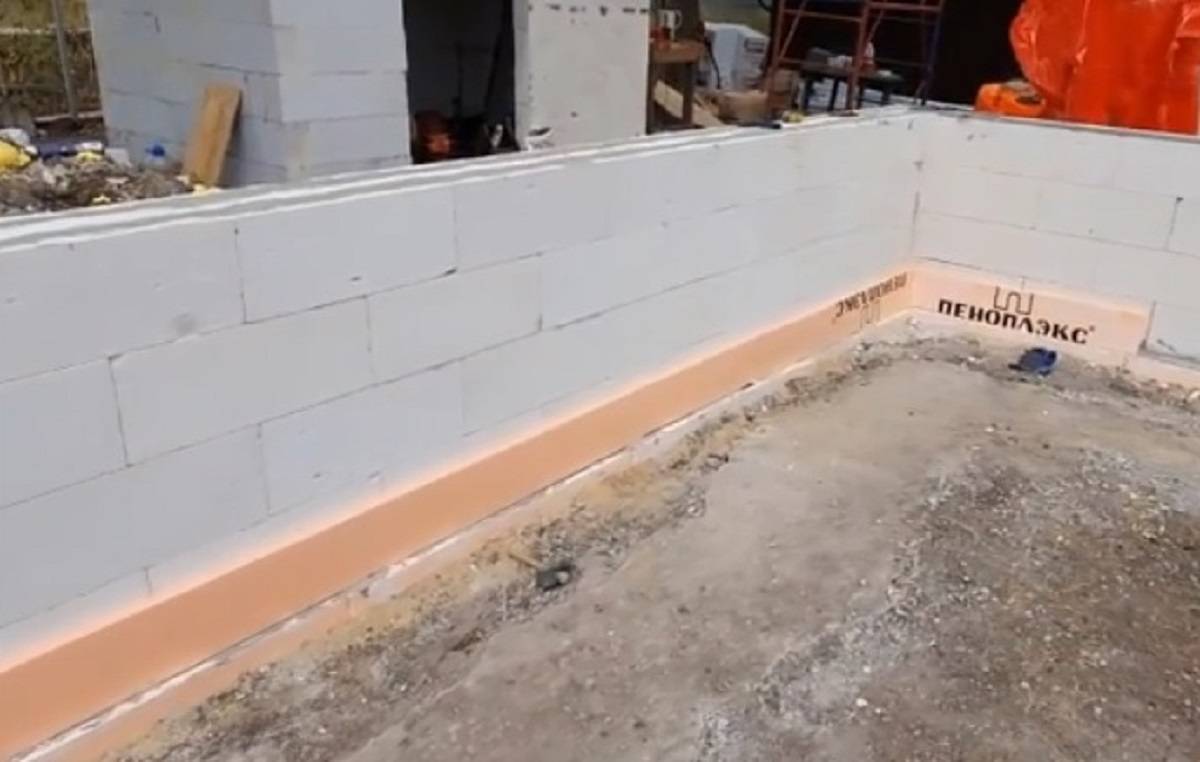

Утепление отмостки и внутреннего пространства

К плюсам пола по грунту при ленточном фундаменте относится следующее:

1. Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения подпочвенного газа.
2. Отсутствие подпола не требует проведение работ по организации продухов.
3. Бетонная плита и грунт способны аккумулировать тепло. Это особенно актуально, если дом построен по каркасной технологии и имеет небольшую толщину стен.
4. Бетонная стяжка позволяет монтировать систему «теплый пол».
5. Коммуникации, уложенные в таком полу, нуждаются в минимальном утеплении.

Особенности устройства пола по грунту

Деревянное или плитное бетонное перекрытие первого этажа, расположенное над неотапливаемым подполом, подвергается сильному воздействию влаги, поступающей из незамерзающего грунта. В результате этого начинается отсыривание и разрушение материала. Чтобы этого не происходило, в ленточном фундаменте предусматривают сквозные вентиляционные отверстия – продухи, которые должны оставаться открытыми даже в зимний период.

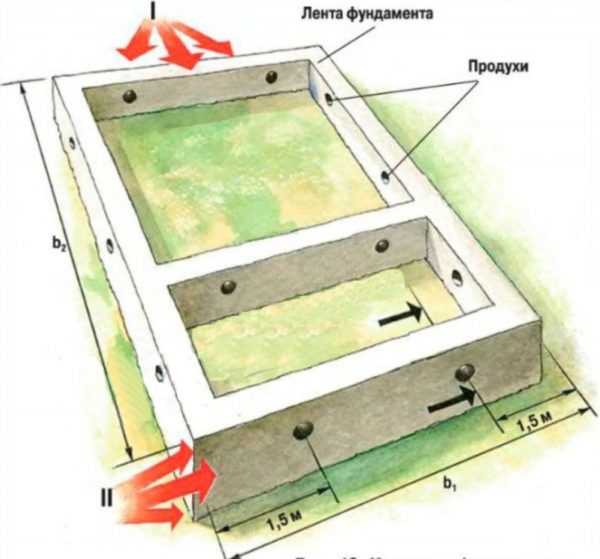

Продухи в ленточном фундаменте

Там же, где подпол не высокий, возникают проблемы с качественной вентиляцией подпола. В этом случае рациональным и практичным решением становится устройство пола по грунту. Его преимущество заключается в том, что он подходит практически для любых грунтов. Бетонная плита формируется плавающим способом, то есть она не связана с ленточным фундаментом, на который распределяются основные нагрузки от стен и кровли.

Подготовительные мероприятия

Чаще всего применяется метод заливки плавающей стяжки внутри границ ленточного фундамента по хорошо утрамбованному грунту, гидро- и теплоизоляционному слою. В стяжку можно проложить систему «теплый пол», что существенно повысит энергоэффективность конструкции. Стяжку заливают таким образом, чтобы она не контактировала с лентой фундамента – для этого воль нее прокладывают демпферный слой из обрезанного плитного утеплителя.

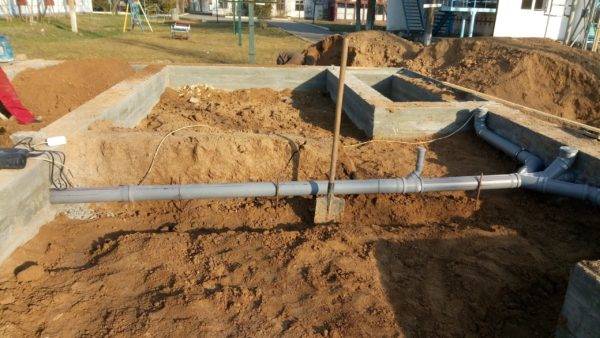

Прокладка основных коммуникаций

Перед заливкой стяжки производят укладку основных коммуникаций – водопровод, канализацию. Специалисты советуют предусмотреть расположение дополнительных систем канализации и водоснабжения в дублирующих гильзах. Это позволит не прибегать к разрушению стяжки для проведения ремонта, а задействовать дублирующую систему.

Как вариант, пол по грунту может быть изготовлен из стяжки, связанной с лентой фундамента или бетонной плитой, жестко зафиксированной к фундаменту. Также можно выполнить деревянный черновой настил. В последнем случае балки (лаги) будут располагаться на столбиках.

Устройство деревянного пола по грунту

Особенность грунта, который располагается под конструкцией пола, заключается в том, что он не подвержен промерзанию и содержит в своем составе влагу, поднимающуюся от грунтовых вод. Как было ранее отмечено, при выборе между низким подполом и конструкцией, сформированной по грунту, предпочтение лучше отдать последней.

Дренажная система

Устройство водяного тёплого пола по грунту

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

• черновой бетонной стяжки;
• остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

• создание надёжной тепловой изоляции в комнате;
• предохранение от подземных вод;
• устранение шумов внешнего характера;
• удержания водяных паров;
• обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении, так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.

Предлагаем ознакомится с статьей — как сделать в гараже водяной и электрический теплый пол своими руками.

Схемы устройства пола по грунту в частном домостроении

Перед тем, как начать строительные работы, необходимо просчитать возможные тепловые потери, позаботиться о защите от проникновения грунтовой воды, обеспечить необходимую звукоизоляцию, защитить помещение от парообразования, позаботиться о микроклимате в жилом здании.

Устройство полов по грунту в частных домостроениях выполняется несколькими схемами:

• с опорой на грунт, промежуточный слой схемы предусматривает наложение прямо на землю или на прямоугольный строительный брус;
• с опорой на стены, когда под стяжкой остается вентилируемое пространство.

Обе схемы популярны среди владельцев частных домов, отличаются простотой конструкции. Их применяют не только при строительстве жилых зданий, но и при обустройстве бань, гаражей, подсобных помещений.

С опорой на грунт

Устройство пола по грунту делают двумя способами.  Один из них предусматривает заливку смеси из цемента и песка по всей площади строящегося дома. Такое основание будет служить не только для полового покрытия, но и как фундамент для возведения стен.

Вторым способом заливку цементно-песчаной смеси проводят во внутреннее пространство стен здания. В этом случае стяжка по грунту не связывается со стенами здания. Весь бетонный монолит покоится только на подсыпке с грунтом.

Данное обустройство полов должно обладать хорошим сбережением тепла, защитой от попадания внутрь дома влажности и газов природного происхождения, шумоизоляцией, гасящей распространение звуков в смежные комнаты, внутри заливки не должен скапливаться конденсат влаги.

Цементно-песчаная смесь также может заливаться в пространство между установленными строительными брусьями внутри здания. Как сделать бетонную стяжку на грунт можно рассмотреть на примере чертежа, где нижним слоем выступает уплотненный грунт, затем идет смесь песка с гравием, которая бетонируется. После прокладывается гидроизоляция с утеплителем и полиэтиленовая пленка. Завершает конструкцию армированная стяжка.

С опорой на стену

При такой заливке полов по грунту основная нагрузка приходится на стены здания. Поэтому перекрытие нуждается в высокой прочности, достигающейся армированием.  Монолитное перекрытие должно выдерживать высокие нагрузки, ведь оно фактически является подвесным полом.

Бетонный пол по грунту

Рис.4. Конструкция пола по грунту.1 — Бетонная подготовка;2 — Гидро- газоизоляция;3 и 4 — Теплоизоляция;5 — Стяжка пола с системой «теплый пол»;6 и 7 — Чистовой пол;8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию, Рис.4. Пройдемся по этим слоям снизу вверх:

1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике  два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см2). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
8. На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, пленку толщиной 0,4 — 2 мм., которую укладывают прямо на грунтовую подушку.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку. Полимерную пленку гидроизоляции в этом случае укладывают поверх слоя утеплителя.

Следует отметить, что в жилых помещениях утепление пола обязательно.

Пирог водяного тёплого пола

1. ОПТИМАЛЬНЫЙ пирог ТЕПЛОГО ПОЛА! Водяной теплый пол своими руками. Мой теплый пол на грунте

Смотрите это видео на YouTube

Рассмотрим последовательность работ по монтажу водяного тёплого пола на бетонные монолитные плиты:

1. Подготовка основания и выравнивание поверхности — выметается мусор, осуществляется оценка состояния плит. Устройство водяного нагревательного пола допускает неровности в полсантиметра. В противном случаи, поверхность требуется выровнять. Это возможно сделать при помощи черновой тонкой стяжки из бетона.
2. Гидроизоляция — расстилается материал, который защитит от проникновения влаги. Это может быть обычная полиэтиленовая плёнка толщиной 100 — 150 мкм, которую лучше укладывать в два слоя. Плёнкой покрывается вся поверхность, она должна заходить на стены на столько, на сколько планируется высота будущей стяжки. Полосы кладутся внахлёст 10 см, и проклеиваются с помощью монтажного скотча.
3. Проклейка демпферной ленты — она укладывается по всей площади, на стыке стены и пола. Лента после заливки стяжки должна быть выше её на 2 см. Бывает изделие с самоклеящимся слоем, или оно фиксируется метизами. Цель — компенсировать температурное расширение бетона, в противном случае от нагревания произойдёт растрескивание стяжки.

Теплоизоляция — необходима для предотвращения утечки тепла. В качестве утеплителя подойдёт ППС, пробковая подложка или ЭППЛ, плотность которых должна быть не менее 30–35 кг/м³. Отличная подложка — ППС с бобышками, между которыми просто укладывать нагревательные трубы. Стоит отметить, что для водяного тёплого пола толщина утеплителя должна быть не меньше 50 мм, кроме того, в качестве теплоизоляции не подходит базальтовая вата, так как она гигроскопична.

 Для пирога водяного тёплого пола толщина обычного вида ППС определяется в зависимости от характеристик основания:

• если поверхность основания располагается над тёплым подвалом (не меньше +18°С), или на втором и выше этаже, то толщина подложки 3 см;
• если температура под основанием от 10 до 17°С — 5 см;
• при температуре от 0 до 10°С — 7 см;
• над холодным помещением — 10 см.

При использовании утеплителя без отражающего слоя потребуется дополнительно проложить алюминиевую фольгу.

• Установка армирующей сетки — укладывается по всей поверхности комнаты. Она делает всю конструкцию пола более прочной, а также, к ней будут крепиться нагревательные элементы (трубы) при помощи пластиковых хомутов.
• Монтаж отопительной системы — трубы водяного тёплого пола укладываются по запланированной схеме: змейка, улитка. При фиксации нагревательного элемента к сетке необходимо оставлять зазор, иначе при нагреве может треснуть пол или труба.

Максимальная длина контура должна быть 90 метров. В случаи если площадь больше, следует сделать несколько отдельных контуров.

После установки отопительной системы необходимо обязательно провести испытание устройства. Проверяется функционирование конструкции и есть ли протечки труб.

Подготовка основания для декоративного покрытия пирога теплого пола — заливка бетонной стяжки, толщина которой колеблется от 3 до 7 см. Она должна просохнуть в течение месяца, прежде чем на неё можно стелить напольное покрытие. Возможно, её заменить фанерой или вспененным полиэтиленом.

Установка полового покрытия — это может быть линолеум, плитка, ламинат.

Так выглядит пирог тёплого водяного пола, оборудованный по бетонной монолитной плите.

Расчет ленточного фундамента с плитой по грунту

Для возведения надежного ленточного основания с монолитной плитой требуется проведение сложных инженерных расчетов. Проводить их самостоятельно без надлежащих знаний и опыта не рекомендуется. Эти работы следует доверить профессиональным архитекторам. При проведении расчетов необходимо учесть ряд факторов:

• Характеристики почвы на участке, для этого потребуется проведение анализов;
• Размеры будущего строения по плану;
• Анализ возможного крена строения в ходе его эксплуатации;
• Просчет сдавливания фундамента;
• Проведение расчетов по схеме деформирования.

Только с учетом всего этого может быть рассчитано заглубление ленточного основания, его ширина, сечение монолитной плиты.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Водяные теплые полы по грунту – часть 1

Полы по грунту. Ошибки. #Полы #Стяжка #Бетонный

№4ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ
