Инструкция: Как сделать лобзиковый станок своими руками из электролобзика?

Введение

Вариантов конструктивов очень много – от самых простейших, где пилка просто торчит из столешницы, до довольно сложных конструкций с направляющими, возможностью пиления под углом, когда есть возможность выставить пилку не только 90 градусов к основанию, а изменить угол (ну, в пределах разумного, конечно). Есть приспособления (станки) для распиловки, то есть делающих прямой и ровный рез.

Такие устройства, находят все большее применение из-за своей универсальности и функциональности. Фактически они по параметрам и назначению схожи со стационарными станками и имеют строго определенное практическое применение в каждой мастерской.

Назначение

Самодельный лобзиковый станок является универсальным инструментом и пользуется большой популярностью, поэтому может использоваться как в домашних условиях, так и в производственных предприятиях – мебельных цехах или столярных мастерских. При этом, конечно, нужно понимать, что качество работы во многом зависит от самого электролобзика и пилки, а конструктив только помогает и расширяет возможности ручного инструмента. Для чего же они применяются? На нем очень удобно изготавливать различные детали из листового материала, ну, как правило, это всевозможные деревянные материалы:

• массив из дерева;
• фанера;
• различные плиты (ДВП, ДСП, МДФ и пр.);

• пластики
• тонкий (мягкий) листовой металл

Отличительной особенностью является использование в конструкции стандартного (бытового) электролобзика, который есть почти у каждого мастера, в качестве движителя пилки. Путем несложных манипуляций он закрепляется пилкой вверх, таким образом, мастер не ведет пил инструментом, а перемещает заготовку.

Преимущества

Основное достоинство таких конструкций в сравнении с ручным инструментом, является удобство при обработке материалов. В процессе обработки мастер держит не сам инструмент (он довольно увесистый), а заготовку. Это позволяет выполнять работу с максимальной точностью. Кроме того, наличие упоров, делает возможным ровный пил, а это дорого стоит.

Базовый конструктив

Как уже было сказано выше, вариантов исполнения большое множество, тем не менее нужно выделить самые основные базовые конструктивные элементы, а именно:

• рабочий стол (станину);
• привод – электролобзик;
• коромысло для крепления пилки и поддержания ее в натянутом состоянии.

Отличаются станки по таким параметрам, как мощность (определяется мощностью ручного электроинструмента), рабочий ход пилки, способ ее крепления. Важную роль, конечно, играют и габаритные размеры изделия, в том числе – площадь рабочей поверхности стола, что позволяет лучше обрабатывать те или иные заготовки. Все остальные параметры (режимы работы, лазерная подсветка и т.п.), определяются характеристиками самого ручного инструмента.

Ремонт

Прежде чем отремонтировать инструмент самостоятельно, рекомендуется собрать информацию, обратив внимание на некоторые явления, которые возникают при неисправностях:

• корпус сильно нагревается;
• возникают посторонние шумы в самом начале работы агрегата;
• появляются снопы искр при начале функционирования электролобзика.

Есть два вида поломок, которые можно исправить самостоятельно:

1. электрический блок выходит из строя;
2. ломаются механические элементы.

Если сломался ротор или статор, то такую неисправность устранить самому невозможно — проще всего отдать машинку в сервисный центр. Бывает это обычно от чрезмерного загрязнения рабочих узлов и отсутствия профилактической очистки агрегата.

Если износились щетки, то их можно заменить самостоятельно — здесь нет никакой сложности.

Если сломался регулятор, который отвечает за обороты, то починить этот узел может только специалист. Инструмент разбирается за считаные минуты. Корпус можно «располовинить», открутив винты. Старую смазку надо удалять в первую очередь, после очистки следует нанести новую.

Втулки штока в магазинах не продаются, можно только найти такие элементы только среди б/у инструментов. В разных моделях стоят практически идентичные втулки.

На отдельные модели следует делать специальные обоймы-фиксаторы, для их монтажа используется (в качестве прокладки) медная фольга. Если модель имеет бюджетную стоимость, шток, как правило, сделан из металлической пластины. Производители экономят на металле, поэтому параметры этой пластины по толщине крайне незначительные. Пластина нередко не выдерживает нагрузок и лопается.

В этом случае машинка разбирается, каждый этап записывается, фотографируется цифровой камерой. Деталь изымается (пластина имеет сложную конфигурацию). Фрагменты пластины берутся владельцем, чтобы на месте правильно выбрать необходимую запасную часть. После установки новой детали на место сломанной следует обязательно обновить смазку.

Чтобы поменять щетки, не требуется большая квалификация. Достаточно открыть корпус электролобзика и вынуть изношенные щетки, аккуратно протереть кусочком бинта все впадины и узлы агрегата. Затем новые щетки следует установить на место старых элементов. Для протирки лучше всего использовать спирт.

Преимущество современных моделей в том заключается, что использовать паяльник нет необходимости. Термический предохранитель также выходит из строя, но не так часто. Эту деталь несложно заменить. Если в агрегате наблюдается искрение, то это в первую очередь говорит о том, что щетки поизносились или смазка устарела.

Любой инструмент требует профилактического осмотра – это обязательная предпосылка для того, чтобы он прослужил долгое время. В этом случае не потребуется дополнительная доработка или материальные траты на приведение его в порядок.

Замена пилкодержателя

В электролобзиках самая распространенная неисправность – это замена быстросъемного крепления пильного полотна. Для крепления требуется инструмент определенной толщины. Если ее размер будет меньше, то пилка будет «люфтить».

Есть вход из этой ситуации: можно поставить держатель на болтах. Тогда оборудование станет вполне универсальным. Для этого следует квадратную арматуру разрезать на два куска, просверлить в них отверстия диаметром 3–4 мм и укрепить болтами М5. Придется повозиться, ведь операция довольно трудоемкая, но резать после этого инструмент будет точно.

Также можно сделать поменьше движение пилки в перпендикулярном векторе движения. Из алюминиевого листа вырезается пластина (она должна соответствовать параметрам подошвы лобзика). Затем вырезается выемка в соответствии с размерами инструмента. Заусенцы снимаются небольшим напильником. Обязательно на выступах делаются скосы. В пильное полотно врезается пластинка, она монтируется на подошву инструмента.

Затем просверливаются отверстия, чтобы установить крепежные элементы. Кусочек оргстекла вставляется в металлическую пластинку. Следует только произвести распил по той точке, где оно будет базироваться.

Общая инструкция по сборке

Зачастую мастера собирают свои лобзики из обыкновенной домашней дрели или из компрессора холодильника. Таким образом, ручной лобзик переделывают в электрический инструмент. Некоторые используют двигатель от стиральных машин. Интересным является решение создание лобзикового станка, используя старую швейную машинку.

Изготовление из подручных средств

В качестве двигателя можно использовать имеющийся в наличии любой домашний электроинструмент: шуруповерт или электродрель, в которых есть регулятор скорости вращения шпинделя, прекрасно подойдут. Материалы можно использовать те, что есть под рукой: деревянные бруски, ненужные листы фанеры.

Главная, с точки зрения безопасности, удобства и продуктивности, – это станина. Она изготавливается из фанерного листа толщиной от 15 мм. Деревянные части соединяются шурупами. Для повышенной надежности места соединений можно промазать клеем.

Из деревянных заготовок собирается рычажный узел. Рычаги должны обладать хорошей прочностью. Самое подходящее дерево — это бук или дуб. Можно использовать прямые участки ножек от старых стульев.

Кончики рычагов продольно пропиливаются. В пропилы вставляются крепления пилочки. Креплением является обычная металлическая пластинка с двумя отверстиями. Толщина пластинки – 2-3 мм. Через верхнее отверстие крепление прикручивается к рычагу, а через нижнее зажимается пила лобзика. Для зажима используют барашковые гайки.

Система рычагов закрепляется в станине. Задняя часть рычагов соединяется между собой талрепом. Или, по-другому, винтовой стяжкой. Желательно, чтобы рычаги были параллельны друг другу.

Кривошипно-шатунный узел вырезается из фанеры толщиной до 1 см. С помощью подшипников обозначается ось вращения. Сами подшипники усаживают в отверстия, которые просверливают в стойках.

Затем изготавливается маховик и нижний рычаг. Они соединяются между собой шатуном, который тоже изготавливается из фанеры. После чего собирается рабочий стол и поворотный механизм. Из нетолстой фанеры вырезается поворотная дуга, в которой выпилена прорезь. Стол устанавливается на станину. Конструкция затягивается барашковой гайкой. Приводом может являться электрический шуруповерт.

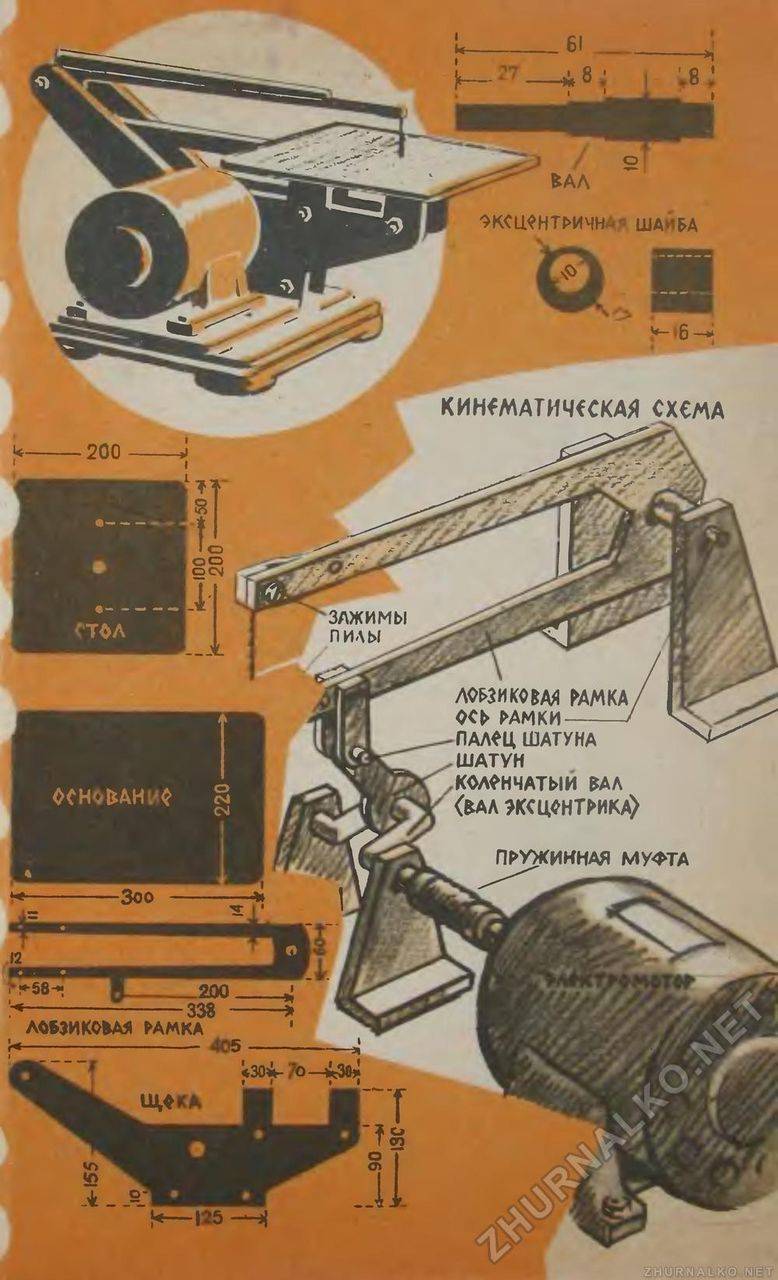

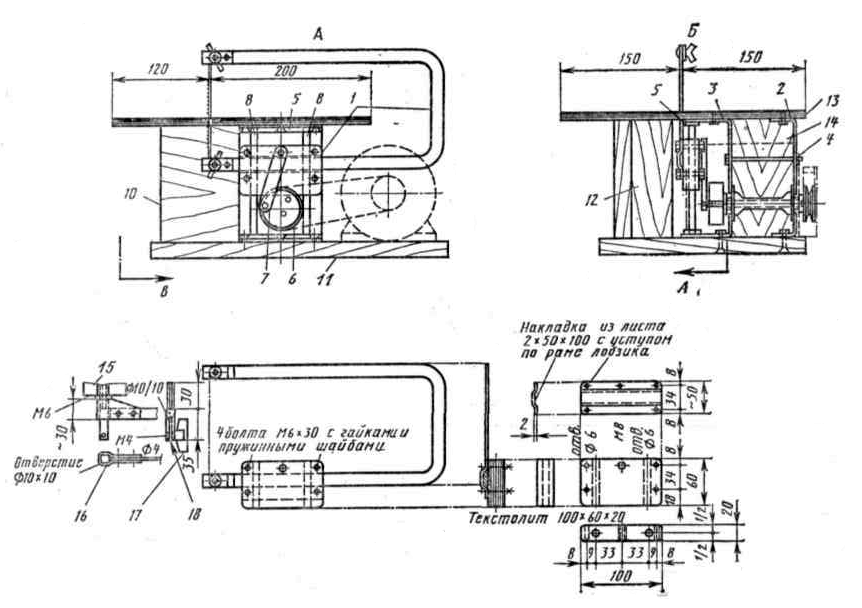

Примерная схема конструкции:

Переделка из ручного лобзика

Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.

Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.

Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.

Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.

При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки

Сборка из швейной машинки

Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.

Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.

Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.

Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.

Шаг 6: Уменьшаем ширину полотна

Полотно меньшей ширины даст вам возможность прорезать тонкие изгибы и облегчит вырезание скругленных углов.

1. Выдвиньте пилку до максимума, не забудьте выключить лобзик из сети.
2. Отметьте точку, где полотно выходит из корпуса. Ниже этой точки ничего не нужно убирать.
3. Снимите пилку с лобзика и на шлифовальном станке сточите полотно до нужной ширины. Во время шлифования обмакивайте пилку в прохладную воду, чтобы она не перегревалась, иначе металл потеряет твердость, и пилка уже ничего не сможет прорезать. Изменение цвета – признак перегрева металла.
4. Когда вы получите желаемую ширину полотна, установите пилку обратно в лобзик.

1 Устройство и функциональные возможности

Лобзиковые станок — электроинструмент, применяемый для криволинейной распиловки дерева и выполнения распила на внутренних частях деталей с сохранением их наружного контура. Как и ленточнопильное оборудование, такие станки не используются для обработки металла. Среди основных сфер использования данных устройств выделим производство мебели, декоративных изделий и музыкального инструмента, также лобзики широко применяются в моделировании.

Конструкция станков Корвет 88 и 87 во многом идентична, она состоит из следующих основных узлов:

• пила;
• натяжное устройство;
• кривошипно-шатунный механизма;
• электродвигатель;
• рабочий стол;
• вспомогательные элементы.

Распиливаемая заготовка размещается на рабочем столе станка. В отличие от более дешевого оборудования, обладающего фиксированным столом, модели 88 и 87 оснащены поворотной рабочей поверхностью, что позволяет выполнять наклонный рез под заданным углом. За точность угла при распиловке отвечает упор стола, на который нанесена градусная шкала для ориентирования.

Корвет 88

Поскольку лобзиковые станки не предназначены для работы с массивными заготовками, мощность двигателя в таком оборудовании не является ключевой характеристикой. Для выполнения большинства бытовых операций достаточно привода на 150 Вт, которым и укомплектованы данные агрегаты. С целью экономии в станки установлены электромоторы коллекторного типа, они отличаются большей частотой оборотов, но при этом такие движки более шумные, склонны к перегреву (что не позволяет использовать их беспрерывно) и требуют периодического техобслуживания — замены щеток.

Вращательный момент, который вырабатывает двигатель, преобразуется в возвратно-поступательное движение кривошипно-шатунным механизмом и передается на распиловочное полотно. Амплитуда движения пилки в обеих станках составляет 40 мм, отличается лишь частота колебаний: в Корвет 87 она составляет 700 к/мин, тогда как в 88-ой модели предусмотрено две скорости — 700 и 1400 к/мин, что позволяет выбрать оптимальный режим обработки дерева разной твердости.

Корвет 87

Натяжное устройство является узлом, обеспечивающим целостность распиловочного полотна в процессе работы станка. На Корветы устанавливаются винтовые прижимные пружины, которые обеспечивают равномерное натяжение пилки по всей амплитуде ее движения. Натяжное устройство необходимо периодически обслуживать, подтягивая разболтавшиеся винты, поскольку ослабление натяжки является главной причиной поломки пилки.

В обеих моделях лобзиковых станков предусмотрен защитный экран, который предотвращает попадание стружки на оператора. Экран выполнен из прозрачного пластика, он огранивает обзор рабочего узла.

Электролобзик из швейной машинки своими руками

Из подручных средств, найденных у себя в гараже или приобретенных на металлоприемке, можно изготовить много полезных вещей и приспособлений для мастерской.

Например, в дело может пойти бабушкина швейная машинка, доставшаяся в наследство. Это отличный вариант для каких-нибудь самоделок.

Ну а поскольку речь в данной статье идет про станки, то и будем делать электролобзик, а точнее — настольный лобзиковый станок.

От самой швейной машинки потребуется только металлический корпус и заводской кривошипно-шатунный узел.

Остальные запчасти нам не понадобятся, но их можно приберечь для изготовления каких-либо других самодельных приспособлений.

Основные материалы, которые потребуются для изготовления лобзикового станка из швейной машинки:

• металлическая полоса;
• профильная труба (или уголок);
• листовой металл;
• подшипники;
• стальной круглый пруток;
• электродвигатель;
• крепеж — болты с гайками.

Шаг первый: изготовление станины.

Чтобы сделать раму, можно использовать разные подручные материалы — в принципе, для этого подойдет любой металлолом, который имеется в наличии.

В данном случае для изготовления станины лобзика из швейной машинки мастер использует отрезки прямоугольной профильной трубы и металлической полосы. Собираем станину. Фиксируем все элементы с помощью сварки.

Далее к станине нужно прикрепить электродвигатель и корпус швейной машинки. Соединяем их между собой с помощью ремня.

Шаг второй: изготовление держателя для пилки лобзика.

На следующем этапе займемся изготовлением еще одной важной детали — держателя для пилки. Сделать его очень просто. Потребуется стальной кругляк и болты

Отрезаем заготовку нужной длины. С одной из сторон сверлим в ней отверстие, с другой — вырезаем паз

Потребуется стальной кругляк и болты. Отрезаем заготовку нужной длины. С одной из сторон сверлим в ней отверстие, с другой — вырезаем паз.

В том месте, где находится паз, необходимо просверлить по бокам отверстия и нарезать в них резьбу. Вкручиваем пару болтов, которые будут фиксировать хвостовую часть пилки.

После этого по центру кругляка надо просверлить еще одно отверстие, и также нарезаем в нем резьбу. В него вкручиваем болт, который будет фиксировать сам держатель на штоке швейной машины, который ходит вверх вниз.

Шаг третий: изготовление рабочего стола.

В идеале использовать листовой металл. Но поскольку материал этот не самый ходовой в домашнем хозяйстве, и у многих мастеров попросту может не быть его в наличии, то можно использовать что-нибудь другое — например, ЛДСП.

В данном случае мы остановимся на листовом металле. Вырезаем заготовку нужного размера.

Делаем разметку, и сверлим рядом друг с другом два отверстия. Обрабатываем напильником по металлу, чтобы получился паз для пилки. Крепим рабочий стол к верхней части рамы лобзикового станка.

Шаг четвертый: изготовление блока подшипников для пилки

Чтобы пилка электролобзика не гуляла в разные стороны в процессе распиловки заготовок, необходимо изготовить блок подшипников.

Cоветуем: Как с помощью коронки нарезать малярный скотч на узкие рулончики

Отрезаем кусок металлической полосы. Привариваем к ней «уши» с отверстиями, устанавливаем болт с подшипником, и обвариваем. Потом привариваем еще два болта. Надеваем на них подшипники, и фиксируем гайками.

Блок подшипников состоит из одного упорного подшипника и двух прижимных (они находятся по бокам пилки).

Блок подшипников необходимо будет закрепить на конце Г-образной стойки, сваренной из двух отрезков профтрубы. А саму стойку привариваем к рабочему столу.

Шаг пятый: установка лобзикового станка

На последнем этапе останется только покрасить собранную конструкцию, и установить ее на верстаке или другом подходящем месте. Для крепления рамы мастер использует болты с гайками.

Подробно о том, как изготовить самодельный лобзиковый станок из швейной машинки, вы можете посмотреть на видео ниже.

Учитывая, что автор использовал детали, которые были у него под рукой, то конструкция получилась бюджетной — отличный эконом-вариант для домашней мастерской или гаража.

Пилка для электролобзика своими руками

Сегодня коснемся такой темы, из чего сделать пилку для электролобзика. Я думаю каждый из нас, кто занимается с резкой лобзиком, сталкивался с тем, что полотно ломается, а запасного нет. Выход есть! Можно сделать пилку самому. Это достаточно просто и совсем не требует траты денег.

Донором для нашей пилки послужит обычное полотно для ручной ножовки по металлу. Желательно взять полотно потолще, чтобы оно дольше прослужило. А первым делом нам нужно будет сделать основание для нашей будущей пилки, чтобы ее можно было закрепить в лобзике.

Для этого ориентируйтесь на форму основания заводской пилки. Форма не обязана быть идентичной, но постарайтесь сделать как можно ближе к оригиналу. Иначе она может не встать. Я для этих целей использую абразивный станок.

Вот так, легким движением рук, мы получили хвостовик нашей будущей пилки

Конечно, получилось не совсем красиво, но нам здесь более важно, чтобы она хорошо вставлялась и держалась в инструменте

Обязательно проверьте, хорошо ли фиксируется полотно в вашем электролобзике. Если это не так, то доработайте основание до тех пор, пока пилка не будет надежно садиться в замок.

Теперь нам нужно отрезать у полотна лишнюю длину. Так как полотно ножовки длинное и тонкое, оно при резке лобзиком будет очень нестабильно и легко сломается. Поэтому нам нужно укоротить его примерно до 10-15 сантиметров. Ориентируйтесь на длину заводской оригинальной пилки.

В итоге из одного ножовочного полотна, легко получаются три пилки для электролобзика. А на этом весь процесс подходит к концу. Теперь вы можете вставить получившуюся пилку в лобзик и проверить ее самостоятельно.

Хочу еще добавить, что это выход компромиссный, и как только у вас появится возможность купить нормальные пилки для лобзика, сразу поставьте и используйте их. Но как экстренный вариант, конечно, вас спасут и такие самоделки.

Видеоинструкция:

Лобзиковый станок из двигателя от стиралки

В самодельной конструкции привод может быть разным — на усмотрение мастера. Рассмотрим вариант с использованием стандартного мотора от стиралки-автомат.

Приступаем к работе. Сначала необходимо изготовить станину лобзикового станка.

Материалы можно использовать разные — какие есть в наличии. В данном случае автор сварил раму из полосы металла и профильной трубы.

Конструкция очень простая: из профильной трубы надо сделать ножки, а из полосы — обвязку и верхний каркас для крепления рабочего стола. В нижней части приваривается кронштейн из полосы металла, к которому будет крепиться кривошипно-шатунный механизм.

В первом варианте настольного лобзика использовался заводской механизм от швейной машинки. В данном же случае мы будем изготавливать этот узел своими руками.

Сначала надо сделать эксцентриковый вал. На токарном станке вытачиваем из стального кругляка вал требуемой формы.

На один конец вала надеваем подшипник, после чего надо будет приварить кусочек стального кругляка с смещением от центра.

Отрезаем кусок круглой трубы, который послужит корпусом. Вставляем внутрь него вал, и надеваем подшипник на второй конец.

К эксцентрику крепится металлическая полоса с подвижным (шарнирным) элементом. Еще один кусок полосы привариваем к корпусу.

К этой пластине приваривается направляющая для подвижного элемента.

На следующем этапе необходимо приварить самодельный кривошипно-шатунный механизм к раме.

К подвижному элементу (штоку), который ходит вверх-вниз, необходимо приварить держатель для пилки электролобзика.

После этого потребуется изготовить рабочий стол. Какой именно материал использовать — на ваше усмотрение. В идеале лучше использовать листовой металл. Но фанера или ЛДСП тоже сгодятся.

В рабочем столике надо сделать отверстие для пильного полотна.

Как и в предыдущем случае, необходимо изготовить блок подшипников. Привариваем его к Г-образной стойке. Но в данном случае стойка изготовлена не из профильной трубы, а из полосы металла. И сама стойка приваривается уже непосредственно к станине.

На последнем необходимо сварить опорную площадку для электродвигателя, и можно приступать к покраске.

На эксцентриковый вал надевается шкив. Устанавливаем движок от стиралки, и соединяем его вал с эксцентриковым с помощью ременной передачи (ремня).

Как изготовить лобзиковый станок своими руками, подробно показано на видео ниже. Идеей поделился автор Mr Novruz.

Для удобства кнопку включения/выключения двигателя лучше вынести на боковую сторону станины, как можно ближе к рабочему месту. В целом же, конструкция очень простая, и повторить ее — не составит никаких проблем.

Cоветуем: Как сделать настольный вертикальный зажим

Как сделать лобзиковый станок из двигателя стиральной машины своими руками

Изготовить станок для мастерской можно не только из ручного электролобзика, но и из двигателя от старой стиральной машинки. Схема выглядит так:

1. Из металлических уголков 20х20 мм сваривают станину для лобзикового станка. Из ЛДСП выпиливают столешницу удобных размеров и формы, а потом просверливают в обеих частях конструкции отверстия для винтов. Из профильной трубы с диаметром 20х20 мм изготавливают Г-образный рычаг, который будет ограничивать движение пилки, и приваривают его к станине.
2. Из листовой стали при помощи сварки выполняют короб для возвратно-поступательного механизма и монтируют в него втулку для хода штока стационарного лобзика. На токарном станке делают коленвал с маховиком-эксцентриком. На рабочую часть последнего устанавливают мини-подшипник и помещают вал в короб.
3. Готовый механизм смазывают и закрывают крышкой, а потом прикручивают короб в станину. В штоке зажимают полотно и устанавливают сверху столик из ЛДСП.
4. На коленвал вытачивают удлинитель, который позволит соединить рабочую часть лобзикового станка с двигателем от стиральной машины. Мотор прикручивают к коробу, а на поверхности рычага сверху устанавливают кнопку включения и выключения.

Перед использованием станок желательно прикрутить к столешнице, чтобы он не давал вибраций. Конструкция получается довольно удобной в работе, хотя для смены пилок приходится демонтировать весь короб.

Как сделать настольный лобзиковый станок по металлу своими руками

Видео о станке из лобзика своими руками показывают, что инструмент для обработки металла изготавливается в целом по стандартным алгоритмам. Необходимо взять только достаточно мощный ручной агрегат с соответствующими пилками, предназначенными для разрезания твердых материалов:

1. Чтобы обрабатывать при помощи станка металл, нужно изготовить из стали не только Г-образный рычаг, но и сам столик. Конструкция получится более тяжелой, устойчивой и безопасной в применении.
2. На конце Г-образного рычага закрепляют блок подшипников и рейку прижимной лапки. В основании конструкции проделывают отверстия для последующего монтажа подошвы ручного электролобзика.
3. По центру стального столика вырезают отверстие для пилки, после чего устанавливают ручной электролобзик в нижней части и закрепляют болтами. Рядом с ним помещают регулятор оборотов, спрятанный в защитный металлический кожух.
4. К столику приваривают три металлических ножки из отрезков профиля. Чтобы конструкция держалась на рабочей поверхности более устойчиво, под опоры подкладывают стальные кругляши. К их нижней части можно приклеить резину, предотвращающую проскальзывание по столу.

При грамотном выборе ручного электролобзика готовый станок сможет с одинаковой легкостью справляться с резом металла и дерева.

Классификация устройств

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Приспособления для крайне тонких работ

Если необходимо действовать крайне деликатно и медленно, потребуется снизить усилие на режущем полотне и одновременно обеспечить сильное натяжение и точное движение пилки. Для этого самодельный электролобзик оснащают распорными устройствами с длинными плечами.

Электроинструмент при этом действует не в зоне реза, а на некотором отдалении. Это позволяет, в зависимости от пожеланий столяра, регулировать усилие, скорость и амплитуду движения пилы. Один из вариантов реализации идеи представлен на следующем фото.

В зависимости от потребностей мастера, конструкция может выполняться из стали, иметь дополнительные фиксирующие зоны, электроинструмент устанавливаться не жестко, а с возможностью движения в пределах своей опорной балки.

Как видно из представленных конструкций, электролобзик можно сделать даже из швейной машинки, имеющей движущийся шток.
