Фуганок из электрорубанка своими руками

Правила работы на станке

Собрав своими руками работоспособный рейсмус из электрорубанка и ознакомившись с рекомендациями по безопасной эксплуатации, можно приступать к обработке заготовок.

На этот счет предлагаем ознакомиться с несколькими дельными советами.

1. Ничего сложного в работе на самодельном рейсмусовом станке, построенном на основе электрического рубанка, нет. Потому с подобным агрегатом может справиться новичок.
2. Установите шпильку в правильное положение. Она монтируется на определенное расстояние относительно края заготовки.
3. Задайте размер, который соответствует детали, зафиксируйте брусок, выступающий в роли направляющей.
4. Наклоните оборудование немного от себя. Это позволит открыть режущую часть шпильки вашего электрооборудования.
5. Теперь натягивайте инструмент на себя. Так обеспечивается работа рейсмуса, который снимает слои материала с заготовок.
6. Если грамотно собрать агрегат, учитывая все рекомендации и следуя чертежам, самодельный электрический рейсмус на базе обычного электрорубанка по своим функциональным возможностям, производительности и эффективности мало чем будет уступать заводскому оборудованию.

Обилие чертежей и схем сборки рейсмуса из электроинструмента позволяет с выгодой для себя задействовать старый ненужный электрорубанок. Не имея особых навыков и опыта, новичкам удается построить отличные станки.

По мере расширения ваших потребностей и получения нового опыта, станок можно усовершенствовать, либо использовать для его сборки современные, высокомощные электрические рубанки.

Если рейсмус вам требуется для изготовления больших объемов заготовок с их последующей реализацией, самодельным устройством вы вряд ли сможете обойтись. Для подобных целей рекомендуется приобретать заводское оборудование проверенных производителей. За счет качества и производительности затраты на покупку станка со временем себя оправдают, и вы будете получать чистую прибыль.

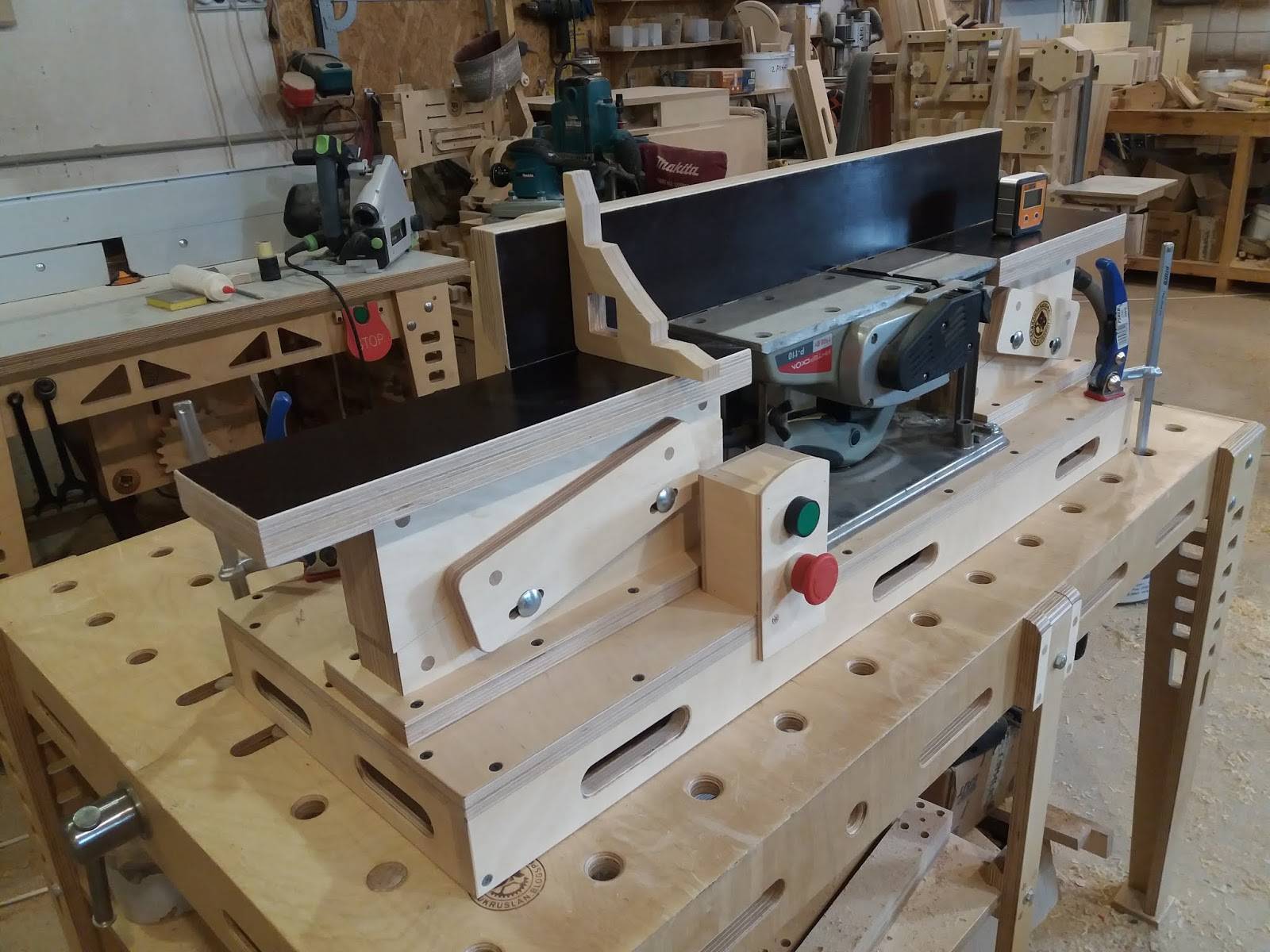

В домашних условиях можно самостоятельно сделать из электрорубанка рейсмус либо фуганок. Они облегчат и ускорят работу с деревянными заготовками. С помощью самодельных станков можно будет обстругивать и подгонять по толщине пиломатериалы, а также выполнять чистовую обработку поверхностей и некоторые другие операции. Простейшим вариантом является использование электрического рубанка, который можно закреплять к станочной станине в перевернутом виде. У таких моделей преобразование в рейсмусовый либо фуговальный станки предусмотрено их конструкцией. В других случаях понадобится делать специальные крепления для надежной фиксации инструмента в рабочем положении.

Рейсмусовый станок – это деревообрабатывающее оборудование, с помощью которого обстругивают ровные плоскости пиломатериала до достижения нужной толщины заготовок. При этом обрабатывают только заранее подготовленные (отфугованные) доски либо брусья.

Подготовка материалов и рабочих инструментов

Различных вариантов создания конструкций, позволяющих переделать электрорубанок в рейсмусовое оборудование достаточно много. Чтобы сделать в домашних условиях сравнительно простой самодельный станок потребуются следующие инструменты и материалы:

• шуруповерт с набором бит;
• угольник или уголок столяра;
• рулетка или простая линейка;
• отвертки с разными наконечниками;
• гаечные ключи;
• электрический рубанок;
• электролобзик либо пила ручная по дереву;
• фанера с толщиной листа от 1,5 см;

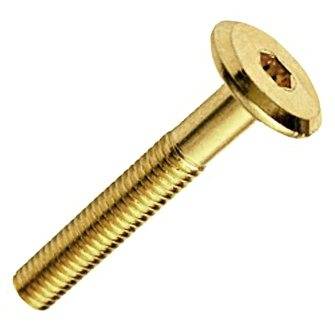

• длинные винты с крупной резьбой (4 штуки);
• велосипедная цепь и четыре приводные звездочки для нее;
• деревянные бруски (2,5 на 2,5 см) и планки (1,5×1,5 см);
• гайки, имеющие резьбу М14;
• шайбы подходящих размеров;
• шурупы 25 на 100 мм.

Алгоритм изготовления

Упростить процесс создания рейсмусового инструмента из электрорубанка помогут чертежи и схемы, но легче его сделать по фотографиям. Изготавливают оборудование в такой последовательности.

Созданную конструкцию устанавливают на ровную поверхность. Для фиксации к верстаку либо столу понадобиться применять подходящие крепления.

При сборке станка своими руками следует зафиксировать питающий электроинструмент кабель так, чтобы он не мешал при работе, и провод случайно не был поврежден. Чтобы надежно зафиксировать сам электрорубанок на рабочей площадке, рекомендуется использовать болты с гайками.

Измерительная линейка является обязательным конструктивным элементом создаваемого самодельного рейсмуса. С ее помощью устанавливают толщину пиломатериала, который планируется обрабатывать. В качестве планки подойдет отрезок пластмассовой, деревянной либо металлической линейки длиной 8 см. Из аналогичных материалов можно сделать также стрелку-указатель.

Кукурузолущилка из траворезки

Алекс Нк

решил, на основе траворезки, изготовить механизм для лущения кукурузы. Получился агрегат «два в одном». Чтобы изготовить самоделку нужно:

Вырезать из металла диск.

Просверлить в нём отверстия под болты М6.

Бак переделали. К нему присоединили «отражатель» для выброса кукурузных «кочанов» в ведро.

Траворезка-кукурузолущилка в сборе.

Места для хранения крепежа.

Чтобы трава не наматывалась на вал двигателя, пользователь поставил защиту — кольцо.

Экспериментально установил, что оптимальный вариант измельчения травы — два ножа. Четыре ножа превращают траву в кашу. Ещё молотил яблоки для птицы. Одно ведро яблок измельчается за 4-5 минут. Получилась траворезка-овощерезка-фрукторезка.

Сделать траворезку по силам большинству домашних мастеров. В качестве бака используйте «флягу» из-под масла, бочку и т. д. Для изготовления самоделки вам потребуется набор инструментов:

• болгарка;
• дрель;
• сварочный инвертор;
• набор слесарных инструментов.

Основная расходная часть — двигатель. Пользователи использовали б/у приводы. Выгодно ли делать траворезку своими руками? Сравните цены на заводские модели и посчитайте, во сколько вам обойдётся покупка деталей для самоделки. Не забудьте прибавить временные затраты.

Хотите узнать больше? авторам траворезок в теме Самодельная Траворезка «Монстр 2015» .

• Фотоинструкция по самостоятельному изготовлению профилегиба за 2000 рублей из запчастей от старых автомобилей и велосипедов, подшипников, резьбовой шпильки и швеллера.
• 5 вариантов козел для распиливания брёвен на дрова — дешёвые самодельные приспособления для распиливания брёвен на чурбаки и колки дров: чертежи, конструктив, опыт использования.
• Универсальная самодельная стойка под болгарку с поворотным механизмом, эксцентриковым зажимом и резом металла в двух плоскостях.

А чем вы пользуетесь для облегчения ручного труда?

Дополнительную информацию по этой и другим темам можно получить на FORUMHOUSE . Станьте участником самого известного портала о загородной жизни и строительстве!

Делаем ручной вариант фуганка

Если вы любите все делать своими руками, в том числе и обрабатывать деревянную заготовку ручным фуганком, то можно легко сделать этот инструмент самостоятельно. Вначале подготовьте деревянный брусок. Его размеры должны совпадать с будущим фуганком. Брусок нужно брать из твердых пород древесины, например, лиственницы или дуба. Чем прочнее будет заготовка, тем дольше прослужит ваш рубанок.

При производстве следует учитывать некоторые рекомендации по размерам будущего инструмента. Специалисты рекомендуют использовать следующие параметры:

• чаще всего длина фуганка составляет 60-70 сантиметров. Конечно, этот параметр вы выбираете сами, все будет зависеть от того, каким инструментом вам удобней пользоваться;
• для заготовки берется брус с нужной вам длиною, с шириной в 76 миллиметров, и с высотой в 70 миллиметров;
• размер ножа должен составлять 200 на 65 миллиметров;
• чтобы ручка была удобной, ее высота делается минимум в 10 сантиметров.

При помощи стамески в бруске пробивается сквозное квадратное отверстие. При этом его боковые стороны должны быть расположены под углом в 45 градусов. В это отверстие будет вставляться нож. Сам брусок должен иметь идеально ровную нижнюю поверхность. Ведь именно по ней и будет выравниваться будущая заготовка.

При выборе ножа для фуганка стоит обращать внимание на прямоугольные и прочные модели. Во многих специализированных магазинах можно найти большой ассортимент подобной продукции. Нож вставляется и фиксируется в проделанном проеме

Нож вставляется и фиксируется в проделанном проеме.

Далее, устанавливается тонкая деревянная пластина (которая будет играть роль клина). Затем, следует установить ударную пробку. Для этого выбирается место посередине между краем отверстия и передним краем самого фуганка. На этом основная рабочая часть готова к использованию.

Но работать таким инструментом будет сложно. Для удобства обязательно необходимо приделать ручку. Ее форма должна идеально подходить под вашу руку, поэтому делается она индивидуально. Для изготовления ручки можно использовать многослойную фанеру.

Для еще большего удобства использования вашего нового фуганка, можно дополнительно установить вторую ручку. Также некоторые модели оснащаются двумя лезвиями. Но это будет зависеть от ваших личных предпочтений. Самое главное, чтобы перед работой лезвие ножа не выступала за нижнюю сторону инструмента более чем на один миллиметр.

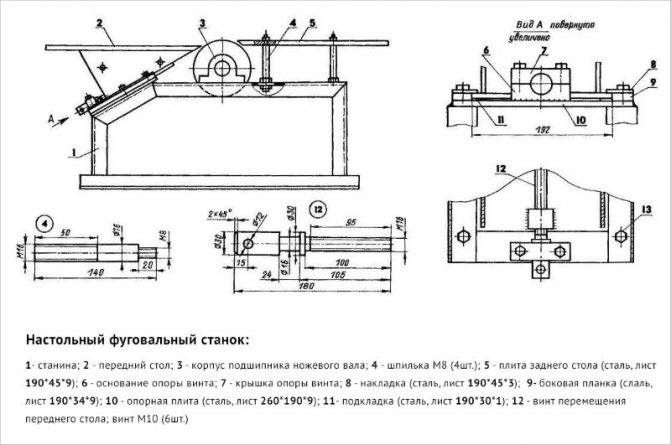

Части конструкции станка
