Как развести зубья у ножовки по дереву правильно

Как узнать, что пора заточить диск

При работе с дисковой пилой, независимо от ее назначения, следует понимать — при длительном использовании будет изнашиваться режущая кромка. Процесс этот будет происходить независимо от того, из чего сделана пила и какие напайки на зубьях имеются.

Индикатором того, что режущую часть пора затачивать будут такие признаки:

При работе потребуется больше усилий для перемещения инструмента — заточенный диск режет материал словно масло, а вот тупому для распила требуется прилагать больше усилий.
Поперечный и продольный срез получается неровный, имеет рваные края — из-за того что пилу необходимо затачивать зубья не режут, а буквально рвут волокна. Из-за этого даже сильная рука не в состоянии ровно удерживать инструмент и вместо ровной линии будет получаться синусоида.
Спил дерева будет иметь ярко выраженный обугленный вид — из-за того что зубья не режут, а рвут волокна, устройство будет обугливать срез.
Опилки получаются мелкими, больше похожими на пыль с оттенком ржаного хлеба — у острого инструмента опилки более крупные с острыми краями.
Во время работы появляется характерный запах костра — во время обугливания волокон появляется дымок, сам диск сильно нагревается.
Даже после кратковременной работы чувствуется, что сильно нагревается электродвигатель, требуется больше времени для его охлаждения.
Визуально можно определить, что зубчики потеряли остроту, а разводка потеряла точность, отдельные элементы имеют разную степень отклонения.

Дисковая пила с твердосплавными напайками разной формы

Заточка зубьев пил

Процесс точения пошагово

При ручной заточке напильником проще контролировать съём материала и задавать корректные углы кромок. Полотно нужно зажать в стусле или тисках, обеспечив выступ зубьев над губками порядка 30–35 мм. Разводка выполняется до заточки по трём причинам:

чтобы впоследствии не повреждались режущие кромки;
чтобы заранее обеспечивался немного более сильный развод, что компенсируется снятием некоторой доли металла с зубьев;
чтобы направленность режущих кромок и развод зубьев были однородными.

Важнейшее правило заточки ножовок по дереву гласит: зуб должен иметь плоскую боковую сторону со стороны, в которую выполнялся его развод. Таким образом, режущие кромки соседних разведённых зубьев направлены навстречу друг другу, то есть внутрь канала, образованного разводом.

После зажатия полотна необходимо уточнить угол заточки режущих кромок. В идеале он должен определяться твёрдостью обрабатываемой древесины, но поскольку ножовка используется для пиления различных пород, для всех типов профиля устанавливается универсальное значение 60–75° от плоскости зуба. Есть определённая трудность в том, чтобы определить угол заточки относительно плоскости полотна для уверенного контроля положения инструмента. Сделать это можно с помощью ровной металлической пластины, выбрав за эталон наименее изношенный зуб, обычно такой можно найти ближе к рукояти.

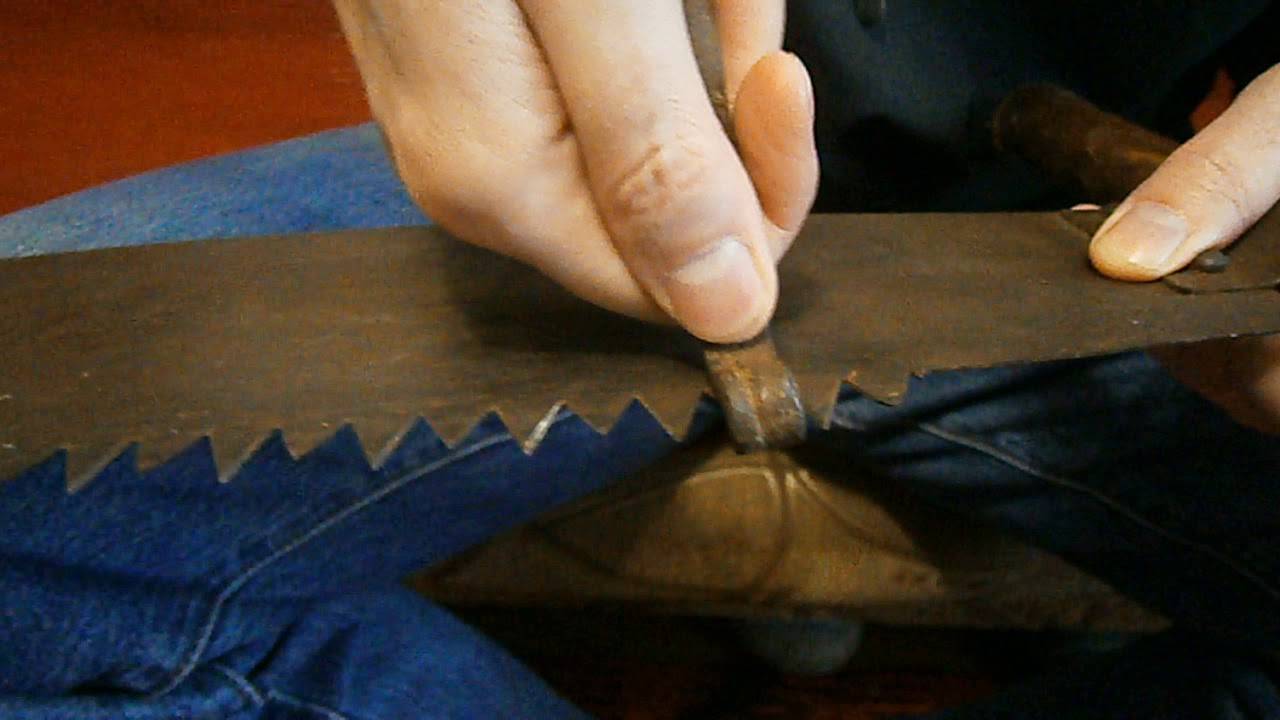

При заточке нужно обрабатывать те зубья, которые расположены кромками к себе. Выдерживая правильный угол между гранью напильника и полотном, а также немного наклоняя напильник в сторону кромок, нужно произвести 2–3 съёма материала с режущих граней, оказывая нажим при движении от себя. После каждого прохода нужно следить, чтобы металл снимался по всей поверхности грани, при необходимости корректируя положение напильника. Чтобы заточка была равномерной, количество движений напильника на каждом зубе должно быть одинаковым. Хорошим результатом заточки считается равномерное осветление спуска лезвия по всей площади.

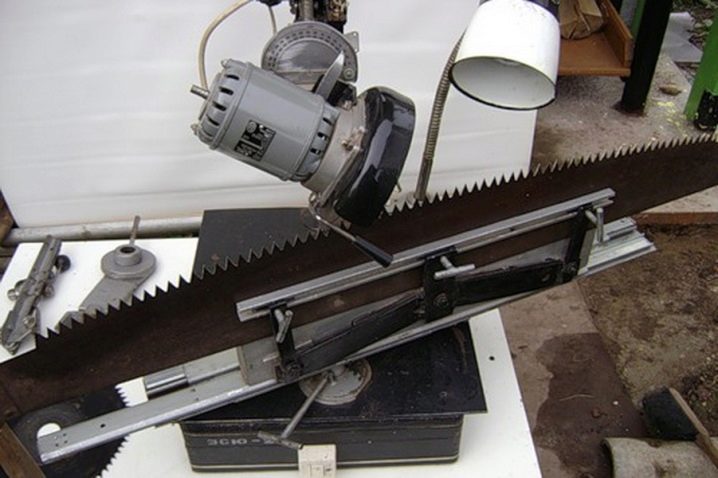

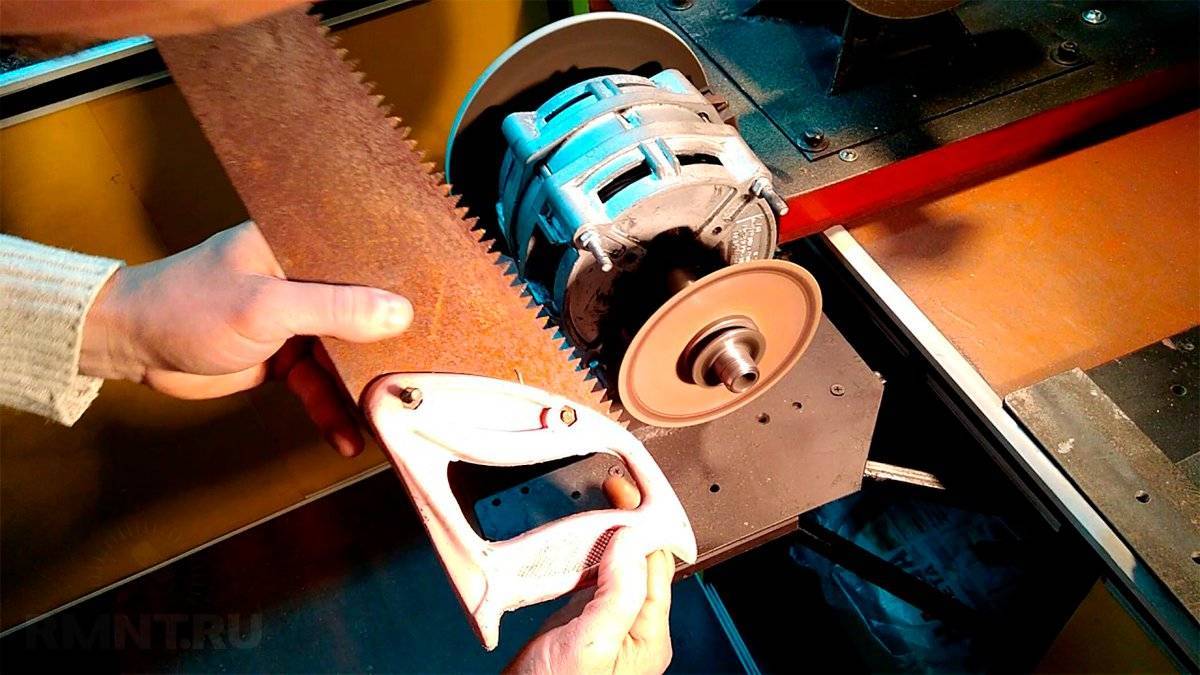

Заточку лезвия на абразивном круге выполнить сложнее ввиду того, что полотно не имеет упора. Однако при должной сноровке можно добиться аккуратного съёма металла с обеих сторон каждого зуба. Как и при ручной заточке, движение режущего инструмента должно быть направлено в сторону плоской части зуба, таким образом, все полотно протачивается дважды с переворотом.

Подводка и правка

Сталь, из которой изготовлено полотно ножовки, обладает вязкостью, из-за чего возможно образование заусенцев на режущей кромке. Чтобы их снять, достаточно подчистить плоские грани зуба в направлении от основания к вершине. Поскольку править отогнутый зуб плоским напильником очень сложно, лучше использовать абразивную бумагу на 80–120 грит, свернув её в небольшую трубочку.

Для выполнения точных припасовочных пропилов многие мастера рекомендуют немного притуплять вершину зубьев, чтобы образовать третью режущую кромку. Делать это лучше миниатюрным надфилем с алмазной присыпкой, имеющим как минимум одну плоскую грань. Надфиль подводится к зубу таким образом, чтобы его рабочая поверхность располагалась перпендикулярно плоскости полотна (не зуба). Затем проводится 1–2 легких съёма, движение осуществляется от основания зуба к вершине.

. Если она предназначена для распиливания древесины вдоль волокон, зубья сделаны с наклоном в сторону пиления (рис.1б). Для смешанного пиления зубья треугольной формы (рис.1в), а для поперечного — в форме равнобедренного треугольника (рис.1а).

пилы и ножовки.

Несмотря на преимущества лучковой пилы (рис.2а) — чистота распила, возможность распиливания больших досок и брусков как по прямой, так и по овальным линиям, — начинающим рекомендуется пользоваться ножовкой (рис. 2 б) с широким полотном (даже в неопытных руках такое полотно идет прямо). Для выпиливания деталей с закруглениями удобно пользоваться узкой курковой ножовкой со сменными полотнами (рис.2в), которые имеют различную форму зубьев. Пила обязательно должна быть разведена. то есть зубья отгибают поочередно в разные стороны (на высоте 2/3 от основания). Ширина развода считается нормальной, если она равна полуторной толщине полотна. Существует и другой подход: при распиловке древесины твердых пород зубья разводят на 0,25 -0,5мм, мягких пород — на 0,5-1мм. Более широкий развод не облегчает и не улучшает пиление. Разводят пилу специальной разводкой или самодельной металлической пластинкой (рис.3а) с прорезями шириной 1,5мм и глубиной 5мм. Этим пропилом захватывают зуб пилы, зажатой в тисках между дощечками (рис.3б), отгибают его (рис.3в). Сперва зубья разводят через один в одну сторону, затем в другую. После развода зубья могут иметь неодинаковый отгиб: одни больше другие меньше. Такие зубья нужно выправить, иначе распил будет неровный. Для этого достаточно провести пилу несколько раз между щечками тисков, раздвинутых на 1,5мм. Или забить в доску или брусок под некоторым углом два гвоздя на расстоянии требуемой ширины развода, вставить и провести пилу между ними несколько раз. В обоих случаях пилу двигайте в сторону противоположную наклону зубьев.

Следите, чтобы вершины зубьев пилы находились на одной высоте, иначе пила при работе будет «скакать» по дереву. Уровень зубьев выравнивают напильником с мелкой насечкой, вставленным в деревянную колодку (рис.3г). Двигая напильником по пиле, стачивают сильновыступающие концы зубьев. Так же поступают и после длительной работы пилой и неоднократной заточки зубьев. При заточке пилы ее полотно зажимают в тисках (рис.3д). Зубья продольной пилы затачивают под прямым углом к боковой поверхности полотна (рис.3ж). Зубья поперечной пилы затачивают в виде ножевидного лезвия, острие которого направлено к наружной стороне (рис.3е,и). С грани зуба снимают фаску под углом 45-60 градусов к боковой поверхности полотна, точку выполняют через зуб — сначала на одной стороне по всей длине пилы, затем на другой. Прежде точат одну грань, а затем другую, образуя переднюю (острие зуба) и боковую режущие кромки. При появлении заусенцев, их снимают напильником или надфилем.

Закрепив размеченную доску на верстаке или прижав ее левым коленом к табуретке, пилить начинайте с верхней грани доски (рис.4). В самом начале полотно поддерживайте бдльшим пальцем левой руки (повыше от зубьев), лежащей на доске. Работать начинайте серединой пилы, делая короткие, плавные взмахи. Когда полотно войдет в древесину, палец отпустите и работайте с полным размахом, чтобы все полотно скользило по древесине. Если вы впервые берете пилу в руки, поберегите палец, а пилу направляйте небольшим деревянным бруском. Кончая пилить, ускоряйте движения пилы, одновременно придерживая отпиливаемый конец доски — иначе он обломится и край распила получится неровный.

Как работать пилой.

Основные правила

Подводка и правка

Как взаимосвязаны экономическая свобода и социальная ответственность участников экономики кратко
Почему необходимо избавляться от такой вредной привычки как курение кратко
Планы гитлера по захвату москвы кратко
Как строилась красная армия в чем было ее основное отличие от армии российской империи кратко
Что является активной частью опорно двигательного аппарата 8 класс биология кратко

«Дружба-2» – откуда название?

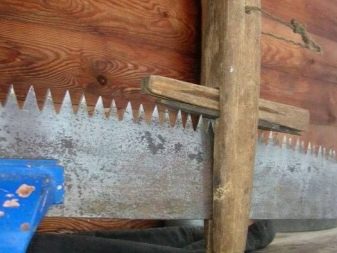

«Дружба» – под этим названием в СССР выпускались как плавленые сырки, так и бензопилы. Но поперечной двуручной пиле оно подходит как нельзя лучше! Почему «Дружба-2»? Да потому что для распилки нужно двое, причем их действия должны быть хорошо слаженными, одним словом, как у друзей. Так что народ, давший такое неофициальное название инструменту, попал, что называется, не в бровь, а в глаз.

Если такой инструмент достался вам по наследству и пылится в мастерской или гараже, не вздумайте с ним расставаться! Подумайте сами – пила ручная, а значит ей не нужно ни электричество, ни иное топливо. Без бензина бензопила – всего лишь груда металла, а вот «Дружба-2» всегда вас выручит. Так что протрите полотно машинным маслом и поставьте в дальний угол, благо, много места она не занимает.

Воздействие развода зубьев на работу ножовкой

Чем чем просто делать развод зубьев, тем обширнее распиливаемое место. Если развод зубьев недостаточно широкий, то при работе высшая часть полотна будет греться в ходе трения о кромки распила. Пила по этой причине расширяется, что приводит к заклиниванию. Чтоб избежать такового явления, зубья ножовки разводят и повсевременно держат под контролем ширину развода. Наличие разведенных зубьев делает зазор меж ножовочным полотном и поверхностью распила. Пила движется просто, без трения и, соответственно, без нагрева. В случае отсутствия зазора ножовка начинает непроизвольно отклоняться в сторону от подходящего направления распила.

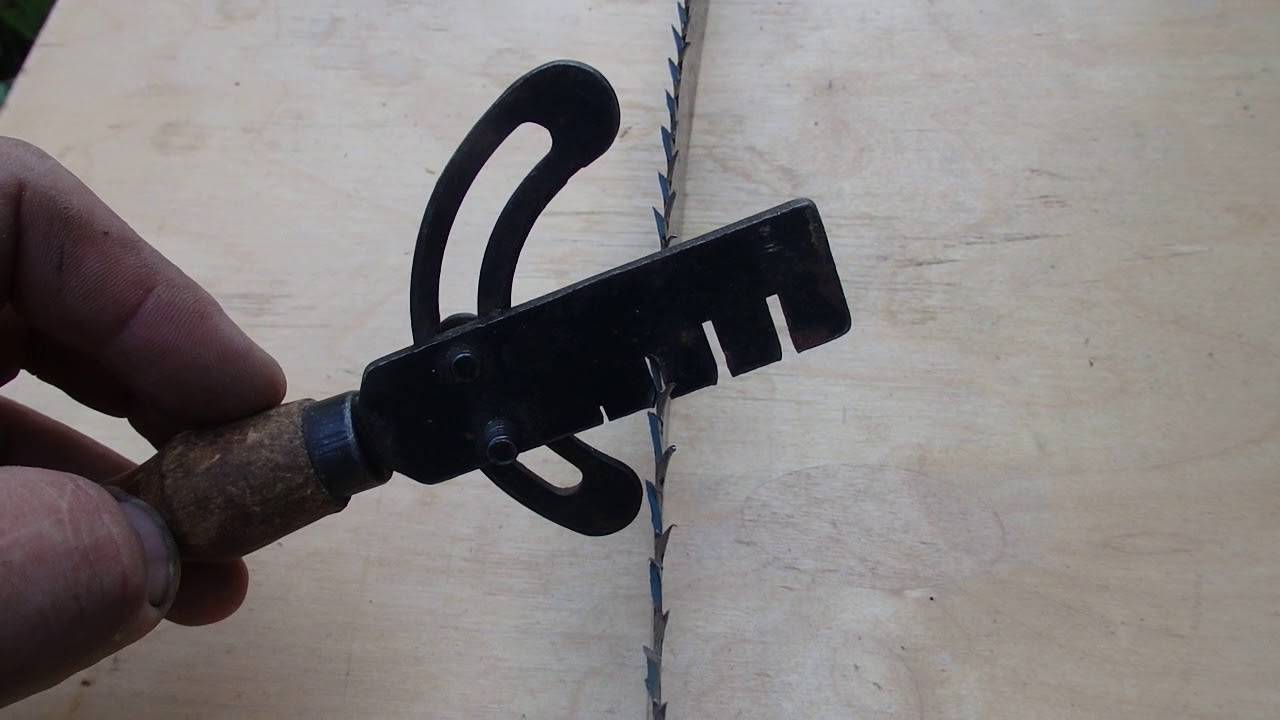

Для выполнения этой работы используются разные инструменты и приспособления: от плоскогубцев и кончая устройствами с применением индикатора часового типа. Таким устройством можно держать под контролем величину отличия режущего элемента точно до 0,01 мм. Опытнейший мастер, непременно, обеспечит качество разводки и плоскогубцами, зажимая ножовку меж коленями. Применяется даже рядовая отвертка с остро заточенным лезвием и поперечным рычагом для обеспечения подобающего усилия. Отвертку употребляют при более маленьких зубьях.

Инструкция по затачиванию

Сперва нужно приготовить оборудование, необходимое для работы:

Чтобы сделать заточку качественнее, можно подготовить дополнительные инструменты:

Устройство, позволяющее крепить пилу под требуемым углом.
Слесарный молоток.

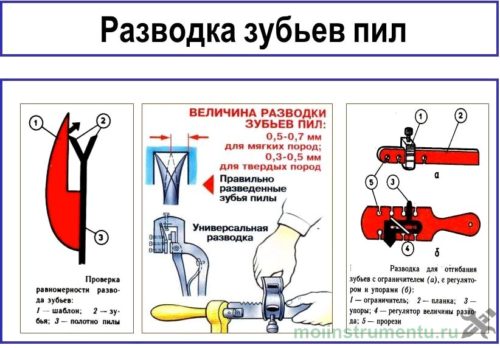

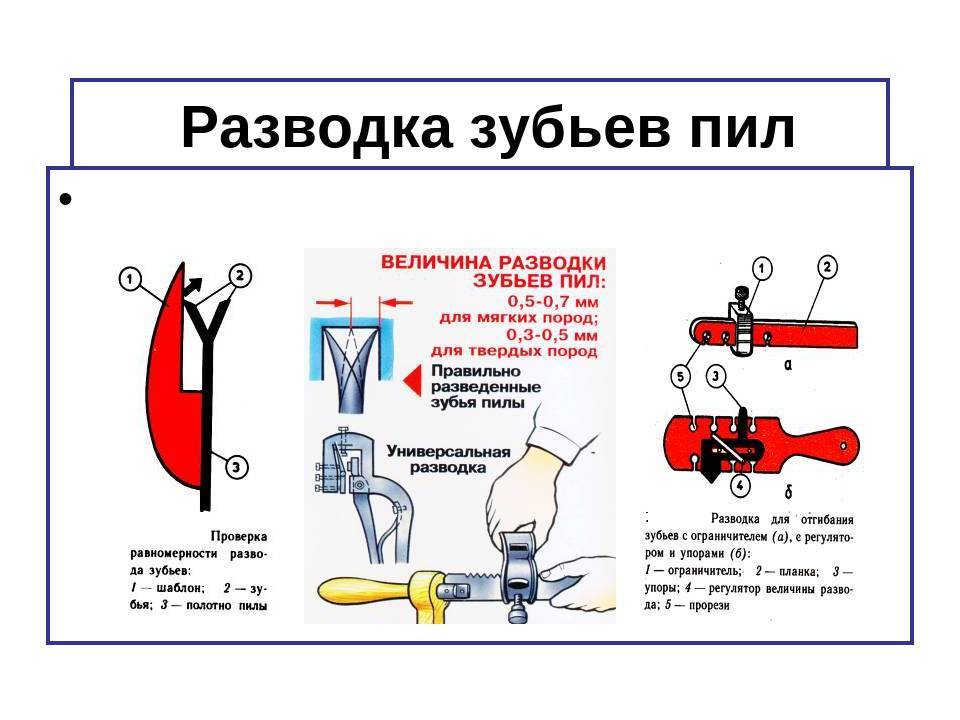

Разводка

Прежде чем возвращать остроту пиле, нужно настроить зубья, то есть развести их. Разводка — это установка режущих зубцов под определённым углом относительно полотна и друг друга. Если посмотреть на разведённую пилу, видно, что они, чередуясь, отклоняются вправо и влево от самой пластины полотна. Такая конфигурация даёт ножовке свободу в глубоком пропиле. Она не застревает, потому что не касается стенок всей плоскостью.

Чтобы «на глаз» выставить верный угол каждому зубцу, нужен солидный опыт, который есть не у каждого плотника. Он приходит после многих десятков заточенных пил. Для менее опытных плотников есть инструмент, именуемый разводкой. Наиболее примитивный его вариант — плоская стальная пластина с прорезью. В эту щель с минимальным зазором, в натяжку, вставляется ножовка.

Процесс разводки выглядит так:

Закрепить ножовку в тисках так. Нужно добиться, чтобы зубцы на 2 см выступали над губками.
Зубцы зажимаются в пазу, после чего отгибаются в середине.
Сперва нужно отогнуть в одну сторону все чётные зубцы, потом в противоположном направлении отогнуть нечётные.
В конце можно развести губки тисков по рассчитанной ширине разводки и попытаться провести пилу между ними.
Чрезмерно отогнутый зубец заденет за тиски. Плоскогубцами отогните его чуть сильнее.

Подгонка зубьев по высоте

Протяжка полотна становится дёрганой, неравномерной, тратится больше сил. Ухудшается точность разреза, поверхность среза становится более шероховатой.

Подгонка осуществляется до начала заточки. Убедиться, что ни один из зубцов не выступает, можно так: прижмите полотно к листу бумаги, положенному на стол.

Вершины зубцов отпечатается на листе, и по пробелам в этом узоре можно будет отрегулировать их высоту. Чтобы сделать это, в слесарных тисках зажмите пилу и напильником сточите слишком длинные зубцы.

Непосредственно заточка

Для возвращения зубьям былой остроты не подойдёт брусок, которым точат кухонные ножи. Нужен особый инструмент: напильник с треугольным сечением или надфиль. Очень хорошо, если есть несколько напильников с разным сечением и шагом насечки: это позволит идеально обработать каждый зубец.

Этапы заточки:

Одной рукой возьмите напильник за рукоять, а другую положите на конец инструмента.
Определитесь с углом заточки. Обычно он равен 15-30 °. Определить его можно на глаз, транспортиром или воспользоваться нехитрой техникой. Придайте деревянному бруску форму равнобедренного треугольника с углами 90, 60 и 30 градусов, потом пользуйтесь им как мерилом.
Наточите левые режущие грани чётных (дальних от вас) зубьев. На каждый требуется отводить равное количество проводок напильника, чтобы снять одинаковое количество стружки. Давление на инструмент должно быть одинаковой силы.
Поверните ножовку другой стороной, после чего снова заострите левые кромки чётных зубцов.
Заострите вершины зубьев.
Не забывайте с помощью бруска контролировать угол заточки.

Процесс кажется очень простым, хоть и монотонным, но есть ряд нюансов:

Закреплять пилу в тисках нужно очень плотно в целях безопасности. Не стоит бояться повредить металл полотна сильным сжатием.
Рабочее место должно быть хорошо освещено, чтобы было проще определять углы и остроту.
Металл снимается, только когда напильник двигается по направлению от плотника.
Чем сильнее затуплена пила, тем крупнее могут быть насечки на напильнике, но для доводки зубьев всегда нужно брать напильник с маленькими насечками.

Фиксируя инструмент в тисках просовывайте его между губками максимально глубоко. Для предотвращения раскачки ножовки наружу должны оставаться только зубья.
В процессе работы на затачиваемых гранях неизбежно будут заусеницы. Чтобы их убрать, достаточно провести по металлу мелкозернистым абразивом (наждачной бумагой).
Для проверки качества нужно внимательно рассмотреть зубья на свету. Они должны блестеть.

Улучшения качества заточки

Выше был рассмотрен классический вариант, которым может воспользоваться кто угодно. Есть способ сделать процесс заточки эффективнее и легче.

При использовании многокоординатных тисков с поворачивающейся станиной можно зафиксировать полотно так, что двигать напильник придётся только в горизонтальной плоскости.

Критерии выбора инструмента

Чтобы правильно выбрать ножовку для работы по дереву, нужно точно представлять, для каких целей она будет использоваться. Если планируется распил в одиночку, то следует выбирать полотно средней длины.

Ширина заготовки для распила должна равняться шагу 3 зубьев. При работе над бревном следует ориентироваться на то, что длина рабочей части должна быть больше в 2 раза, чем диаметр дерева.

Для бытового применения лучше использовать инструмент с низким коэффициентом TPI. Благодаря большому размеру зубьев удается распилить заготовку, но с потерей точности шва

Если важна аккуратность и эстетичность, то обращают внимание на полотно с маленьким шагом

Полотно с калеными зубьями более надежное, но их повторно наточить нельзя. Некаленые элементы при наличии навыка можно повторно обработать.

Выбирая форму изделия, нужно определиться, как часто будет применяться инструмент, и материал какого типа будет обрабатываться. При частом применении в арсенале профессионала должны быть разные виды пил: узкие, классические, с обушком и наградкой, лучковые, а также для продольного и поперечного распила.

Теоретическая часть

Чтобы обеспечить высокое качество реза нужно понимать механизм воздействия кромок зубьев ножовки на обрабатываемый материал. В отличие от стали и пластика древесина — материал неоднородный, именно из-за этого качества и были разработаны несколько видов пил, отличающихся профилем зубьев, углом их заточки и степенью развода. Все разновидности ножовок по дереву, их характеристики и технические данные указаны в ГОСТ 26215–84.

Основные типы зубьев ножовок по дереву. 1 — для поперечной распиловки Тип 1; 2 — для поперечной распиловки Тип 2; 3 — для продольной распиловки Тип 1; 4 — для продольной распиловки Тип 2; 5 — для универсальной распиловки

Существует три типа ножовок: для поперечного, продольного распила, а также универсальные. Основное отличие заключено в принципе резания: при распиловке древесины поперёк волокон на пути зуба встречаются фрагменты разной плотности. С одной стороны, это обстоятельство играет на руку: образующаяся стружка имеет меньший размер и легко удаляется из зоны контакта, что допускает наличие заточки с обеих сторон зуба для пиления, как в прямом, так и в обратном направлении подачи. С другой стороны, резание поперёк волокон происходит отчасти на удар, соответственно необходимы более тупые углы спусков режущих кромок.

Пиление древесины вдоль волокон можно охарактеризовать как повторяющиеся циклы микрострогания. Усилие, оказываемое на зуб, в этом случае равномерное, поэтому зубья имеют асимметричную форму и направлены острием в сторону резания. При этом кромка, образующаяся при вершине зуба, направлена строго перпендикулярно плоскости полотна. При пилении вдоль волокон образуется удлинённая стружка, отвод которой из зоны контакта затруднён. Также при продольном резании отмечается большее выделение влаги, смол и клейких веществ, что в сочетании с первым фактором не допускает пиления в обоих направлениях. Снятие стружки происходит при прямой подаче инструмента: перпендикулярное направление кромки способствует выбросу опилок в сторону пиления. При обратном движении обеспечивается удаление остатков стружки и самоочистка кромок.

Зубья всех типов ножовок имеют разводку, они поочередно наклонены в разные стороны от продольной оси полотна. За счёт этого в продольном профиле ряда зубьев ножовки образуется некое подобие ласточкиного хвоста — два набора режущих клиньев, сформированных остриями режущих кромок зубьев. Соответственно на дне пропила ножовка формирует две канавки, чем обеспечивается равномерный ступенчатый съём и эффективный отвод стружки.

Требования к разводке ножовки

Для того чтобы правильно провести разводку нужно уделить внимание основным требованиям. Они следующие:

Процедура проводится при фиксации инструмента.
Должен строго выдерживаться требуемый угол, отклонение от него становится причиной снижения качества полученного среза.
На момент работы уделяется внимание тому, чтобы поверхность не имела дефектов.

Стоит учитывать, что слишком большой показатель становится причиной увеличения ширина распила, за счет чего снижается показатель производительности. Именно поэтому для развода зубьев должно применяться специальное приспособление.
