Как работает толщиномер и его разновидности

Калибровка толщиномера

Калибровка толщиномера – процесс установления равенства между показателями прибора и реальной толщиной покрытия с учетом допустимой погрешности. Проводится перед первым измерением и далее не реже, чем 1 раз в 3 – 4 месяца

При этом важно знать, что настройки могут сбиваться чаще, если прибор редко используется или хранится зимой в неотапливаемом помещении или, наоборот, при высокой температуре окружающего воздуха (выше +28оС)

Для калибровки прибора используются две пластины: одна – пластиковая, играющая роль ЛКП, вторая – нулевой образец, выполненный из металла, подходящего для измерений для каждого конкретного толщиномера.

Процесс выглядит следующим образом:

включить прибор;
металлическую пластину уложить горизонтально;
нажать кнопку, предназначенную для проведения калибровки;
установить прибор на пластину, плотно, но без усилия, прижимая датчик к образцу;
сбросить полученные показания;
на металлическую пластину уложить пластиковый образец;
провести замер;
полученный результат сравнить с эталонным значением, указанным на пластиковом образце.

В случае получения ошибочных данных – провести калибровку еще раз. Если в результате выводятся неверные данные или погрешность превышает норматив, установленный заводом-изготовителем, следует обратиться за помощью в магазин или сервисный центр.

Как пользоваться прибором для измерения толщины автоэмали?

Начните с подготовки устройства. В его комплект входит калибровочный набор, сделайте контрольный замер пленки, зафиксировав размер на шайбе (заранее с нее удалите защитный слой), так вы убедитесь, что тестер правильно видит толщину.

Если отклонения от эталона с показанным на нем параметром больше 5-7 мкм, лучше всего откалибровать устройство. Затем можете приступать к замерам.

Если вы уже выбрали модель автомашины, которую хотите купить, то постарайтесь осуществить проверку лакокрасочного покрытия не в условиях рынка, а в салоне либо на стоянке. После замеров вы узнаете, какова заводская толщина ЛКП, а также поймете, что краска на каждом элементе была нанесена равномерно, с отклонениями всего в 10-15 мкм.

Полученную информацию вы сможете использовать при приобретении автомобиля выбранной модели.Производите замеры, начав с крыши авто, на каждом элементе – по несколько замеров.

Проверяя боковые части, произведите замеры и на нижних участках кузова, так как большинство повреждений происходят от уровня бампера, а также ниже него, кроме этого – на краях крыльев и порогах.

Как работает толщиномер или что нужно знать о принципе его функционирования

Разобравшись с важностью такого прибора, как толщиномер, уделим внимание вопросу принципа его функционирования. Зачем нужно знать принцип работы прибора? Пользователю, который решил впервые воспользоваться аппаратом, особенности его функционирования не интересны. Ему главное правильно научиться пользоваться устройством, чтобы определить причастность кузовных деталей авто к деформациям

Ему главное правильно научиться пользоваться устройством, чтобы определить причастность кузовных деталей авто к деформациям.

Если же вы приобрели профессиональный толщиномер, и занимаетесь предпродажной проверкой автомобилей с пробегом, то узнать принцип работы толщиномера не только нужно, но еще и будет интересно. Зная особенности его работы, специалисту не трудно будет определить наличие дефектов на кузовных деталях, а также отремонтировать инструмент.

Если вы один из таких мастеров, которые приобрели толщиномер, и хотите научится им пользоваться, тогда начнем разбираться в этом вопросе с выяснения принципа работы прибора. Для начала необходимо отметить, что толщиномеры делятся на три основных вида по такому признаку, как типы материалов. Для автомобилей используются приборы, которые рассчитаны на работу с металлическими поверхностями. Это самая распространенная группа толщиномеров. Кроме них, существуют также устройства, позволяющие определять толщину ЛКП на сплавах цветных металлов, а также на древесине, пластике и т.п. Необходимость применения второго и третьего типа возникает для определения качества выполненных работ. Рассмотрим подробно принцип работы каждого типа толщиномера.

Это интересно! Толщиномеры бывают не только со встроенной рабочей частью, но и выносной, однако встречаются они довольно редко. Используются для измерения в труднодоступных местах.

Что такое толщиномер

Толщиномером называется такой вид электронного прибора, главным предназначением которого является измерение толщины лакокрасочного покрытия на кузове автомобиля. Такая процедура позволяет заглянуть внутрь под краску, и определить глубину залегания металла. Аппараты такого типа на современном рынке представлены в большом разнообразии. Они отличаются размерами, формой, диапазоном температур и даже типами поверхностей, для которых их можно использовать.

Толщиномеры классифицируют по качеству работы на бюджетные и профессиональные. Рекомендуется выбирать модели, относящиеся к профессиональным устройствам, которые имеют высокую точность, но их главный недостаток — высокая цена. Далеко не всем по карману такие приборы, поэтому используют их обычно специалисты, которые занимаются перепродажами или экспертным оцениванием качества автомобилей.

Это интересно! Если вы запланировали купить автомобиль с пробегом, и при этом собираетесь самостоятельно оценить качество кузовных деталей, тогда лучше использовать профессиональный прибор для оценивания толщины ЛКП. Чтобы сэкономить на приборе, рекомендуется взять его в аренду. Это обойдется намного дешевле, чем покупка профессионального аппарата.

Лучшие инструкторы по вождению:

Автоинструктор Людмила МКПП: Chevrolet LanosОбучает в Видном ОТЗЫВЫ

Автоинструктор Алексей МКПП: Chevrolet Lanos АКПП: Kia Spectra Обучает в ВАО, Балашихе, Реутове ОТЗЫВЫ

Автоинструктор Михаил АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в Красногорске, Строгино ОТЗЫВЫ

Автоинструктор Яков МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ

Автоинструктор Светлана АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Андрей АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Михаил АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ

Автоинструктор Марина АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в Красногорске ОТЗЫВЫ

Автоинструктор Пётр МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Как проверить слой краски на авто толщиномером?

Тотальная проверка кузова

При выборе машины на вторичном рынке следует протестировать толщину лакокрасочного покрытия «по кругу». Например, начните с левого переднего крыла и завершите обход на правом переднем. Профессионалы рекомендуют выполнять не менее 2-3-х измерений на каждом элементе. В этом случае вы с высокой степенью вероятности не пропустите косметическую подкраску крыла или двери.

Рациональным считается «квадратный метод». При таком обходе машины с краскомером измерения делаются по углам виртуальных квадратов с размером сторон 15-20 см. Вероятность того, что косметическая подкраска или скрытый под краской очаг ржавчины не попадет под такую частую сетку, мала.

Проверка на соответствие заводской покраске

Чтобы не загружать мозг большим количеством цифр, используйте специальный режим работы краскомера — возможность задать верхний и нижний предел измерения. При выходе значения толщины краски на авто выдается звуковой сигнал.

В качестве пределов задается диапазон толщины заводской краски. Эти цифры установлены экспериментальным путем при анализе машин автопроизводителей разных моделей. В инструкции к приборам Horstek приводятся следующие ориентировочные значения для популярных марок.

Марка автомобиля	Минимальное значение, mils	Максимальное значение, mils
Audi	3	4
Hyundai Accent	3	4
Mitsubishi Lancer	4	6
Citroen C4	3	6

Если точно знаете, какой автомобиль собираетесь покупать, перед встречей с продавцом найдите толщину заводской покраски в интернете и сделайте настройки на краскомере.

Принципы работы толщиномеров

Хотя цель применения подобных приборов одна – выявление проблемных мест на кузовных деталях транспортного средства, существует немало их разновидностей, отличающихся как функционалом, так и принципами работы. Рассмотрим, как работают толщиномеры наиболее востребованных типов:

ультразвуковые;
электромагнитного действия;
магнитные приборы;
вихретоковые устройства.

Ультразвуковые толщиномеры ЛКП

Достаточно универсальные устройства, позволяющие с неплохой точностью измерять толщину слоя краски на большинстве поверхностей, включая металлические, керамические, пластиковые, композитные. Другими словами, ультразвуковой прибор можно использовать как на металлических кузовных деталях, таки на декоративных покрытиях (пластиковых бамперах, вставках из карбона и т. д.). Принцип измерения толщины слоя ЛКП ультразвуковым толщиномером заключается в анализе времени двойного прохода УЗ-луча через исследуемую поверхность (луч отклоняется при пересечении разнородных материалов), которое пересчитывается в величину толщины слоя.

Правда, стоят такие толщиномеры достаточно дорого. Так, самая простая модель с минимальными функциональными возможностями обойдётся вам примерно в 10 тысяч рублей. Но зато ультразвуковые приборы относятся к категории профессиональных, то есть их покупатели – это преимущественно те, кто занимается подобными измерениями ежедневно. Приобретение такого толщиномера для личного пользования вряд ли можно назвать рациональным поступком.

Магнитный толщиномер

Самый бюджетный вариант, точность показаний которого соответствует стоимости. Принцип работы устройства заключается в использовании магнита, который соединён со стрелкой, связанной со шкалой толщин. Чем меньше слой краски, то есть расстояние до металлической поверхности, тем сильнее отклоняется стрелка, указывая на приблизительную толщину ЛКП. Понятно, что этот прибор бесполезен при исследованиях неметаллических поверхностей, целесообразность его применения также коррелирует с толщиной краски – получение более-менее правдоподобных результатов возможно только при толщинах ЛКП не более полутора миллиметров. Зато стоит такой прибор от 400 рублей, он предельно прост в эксплуатации и обслуживании.

Электромагнитные толщиномеры

По соотношению цена/точность измерений такие приборы вне конкуренции (самый дорогой электромагнитный толщиномер стоит порядка 3 тысяч рублей), но их основной недостаток – невозможность проведения измерений на поверхностях, не имеющих примесей железа. Так что детали из пластика или цветных металлов останутся вне зоны досягаемости таких устройств, что следует учитывать при исследованиях конкретной модели авто. Принцип работы схож с магнитными аналогами, за исключением того, что здесь используется электромагнит, обеспечивающий гораздо более высокую точность показаний.

Вихретоковые толщиномеры

Главными достоинствами этого типа приборов является очень высокая точность показаний и возможность исследования толщины слоя ЛКП на любой металлической поверхности, включая цветные металлы. Однако именно последнее обстоятельство оказывает влияние на погрешность прибора, поскольку некоторые металлы характеризуются высокой токопроводимостью (алюминий, медь). На них точность показаний прибора будет максимальной, а железо, к примеру, способно вносить в измерения погрешности, иногда – существенные. Принцип действия вихретокового толщиномера заключается в использовании ЭМ катушки, излучающий радиочастотные волны, которые наводят в материале основания исследуемой поверхности токи Фуко. Анализируя их величину, можно определить толщину лакокрасочного слоя. Стоимость автомобильного толщиномера данного типа достаточно высока – порядка 5000-5500 рублей.

Это интересно: Измерение толщины краски на кузове автомобиля – приборы, способы и нормы — познаем по пунктам

На что обращать внимание при выборе

Для выбора лучшей модели толщинометра сначала определитесь с ценой и функциями, которыми он должен обладать. Имейте в виду, что приборы, оснащенные курком, прослужат вам дольше, чем устройства с датчиками-кнопками.

Единственный минус такой модификации – прибор с курком сложнее использовать при измерениях покрытия в труднодоступных местах.

Если вы планируете работать с прибором в помещениях с плохой освещенностью или у вас существуют определенные проблемы со зрением, выбирайте многофункциональные модели с крупным дисплеем.

Их экран способен уместить большое количество данных. Если предполагается использовать прибор часто и длительно, отдайте предпочтение энергоемким аккумуляторным батареям.

Приобретенный толщинометр – надежный союзник, способный уберечь вас от обмана недобросовестных продавцов, потери времени, профессиональной репутации и внушительных денежных сумм.

Что считать аномалией лакокрасочного покрытия

Чтобы при помощи толщиномера определить места на кузове, где слой краски не заводской, а тем более присутствует слой шпаклёвки, не нужно быть специалистом – достаточно иметь под рукой таблицу с заводскими значениями. Если значение толщины слоя краски на определённых участках превышает заводские в 2-3 раза – это явное свидетельство того, что в этом месте производилась повторная покраска.

Если говорить об абсолютных величинах, то расхождение в 100 микрон уже свидетельствует о наличии неоригинального слоя краски. Расхождения порядка 160-200 микрон и выше – гарантия того, что в этом месте прежние хозяева использовали шпаклёвку. Впрочем, при серьёзных кузовных дефектах слой шпаклёвки может оказаться настолько большим, что показания толщиномера не смогут отобразить величину расхождения из-за зашкаливания прибора. В таких случаях лучше отказаться от приобретения автомобиля, наверняка побывавшего в серьёзной передряге.

Как правильно выбрать толщиномер

Сведения о принципах функционирования и особенностях толщиномеров разных типов являются прелюдией к знакомству с основными критериями, влияющими на выбор. Главный из них, безусловно – это соответствие его характеристик вашим потребностям. А теперь пробежимся по остальным:

стоимость важна, но это не определяющий фактор. Отметим, что ультразвуковые толщиномеры для бытового использования заведомо непригодны именно по причине высокой цены, сравнимой со стоимостью автомобиля с приличным пробегом;
если говорить о функциональности, то здесь явный аутсайдер – магнитные устройства. Строго говоря, их и измерительным прибором можно назвать с изрядной долей условности;
по точности показаний лидеры – вихретоковые/электромагнитные толщиномеры, но сфера их применения несколько разная. До недавних пор приходилось покупать оба устройства, но в настоящее время существует более доступная альтернатива;
по части универсальности ультразвуковым приборам нет конкурентов, но поскольку мы их решили не рассматривать, то лучшим из оставшихся вариантов является использование комбинированных электромагнитновихретоковых измерителей – стоят они ненамного больше своих прототипов.

Суммируя вышесказанное, можно с уверенностью говорить о том, что лучшим вариантом является электромагнитновихретоковый автомобильный толщиномер, который в меру доступен, универсален, точен и надёжен. Не следует забывать и о важных второстепенных деталях, как-то наличие дисплея вместо циферблата индикаторного типа – он гораздо информативнее и удобнее. Правда, в последнее время модели с индикаторным устройством отображения результатов измерений выпускаются всё реже.

Мы не упоминали, что конструктивно толщиномеры бывают курковые и нажимные. Какой из них удобнее – решать вам, но по части эргономики приборы нажимного типа определённо лучше. Впрочем, и с точки зрения удобства доступа к исследуемой поверхности они дадут фору курковым моделям, поскольку имеют минимальную площадь контакта с кузовными деталями, что даёт преимущество при проведении измерений в труднодоступных местах. Достаточно важным показателем, по крайней мере, в России, считается способность работать при отрицательной температуре. В этом плане толщиномеры ничем не отличаются от любой электроники – если ваш смартфон при температуре минус сорок глючит, то того же следует ожидать и от данного измерительного устройства.

Если вы приобретаете прибор с функцией самокалибровки, это не значит, что вам не придётся этим заниматься вообще. Просто предполагается, что заводская калибровка будет действовать достаточно долго. Впрочем, данная процедура выполняется только в тех случаях, когда требуется максимально возможная точность от конкретной модели. Если вам попалась модель, рассчитанная на рынок США, показания в ней могут высвечиваться в микродюймах. Если в настройках отсутствует переключение в метрическую систему, следует воспользоваться следующими значениями: 1 микродюйм равен 0.0255 микрон.

И чтобы закрепить полученные знания, приводим список наиболее достойных приборов для каждого рассмотренного критерия.

Обзор популярных моделей

Сегодня сформировался определенный выбор толщиномеров. Все они изготовлены в Тайвани, все они работают на базе разных принципов и популярны у профессиональных и не очень автоподборщиков, а также простых покупателей.

Sinometer cm802fn

Это неплохой вариант толщиномера краски для автомобиля. Он компактен, удобен, отличается высокой точностью. Он одинаково точный на ровных поверхностях и на сложных, с большим количеством изгибов. Прибор имеют функцию самокалибровки. Один незначительный недостаток – толщиномер Sinometer не имеет функции подсветки. Устройство популярно, но сейчас появляются еще более точные устройства.

Статья по теме: Выбор краски для резины и технология окрашивания шин

Delta t500

Это обновленная версия продукта от Синометер. Данный аппарат – это новинка 2014 года. При компактных размерах и высокоточных измерениях толщиномер Delta T500 имеет и другие полезные функции. Так, устройство оснащено фонариком, ультрафиолетовым свечением для тестирования купюр и другими мелочами. Как таковых серьезных недостатков Дельта не имеет. Подойдет прибор даже для профессионалов.

At-111

Это модель от 2013 года. Устройство изготавливается . Измерения можно проводить только по черным и цветным металлам. Прибор хороший, измерения точные, работает в условиях низких температур. Особенность в том, что в калибровке устройство at-111 практически не нуждаются. Эти приборы успешно покрывают все требования специалистов по автоподбору.

Мы узнали, что такое прибор для замеров толщины краски, узнали, как он называется, и как его выбрать. Возможно, это поможет избежать покупки битого, но позже восстановленного авто. Удачи!

Пояснения

Табличная информация нуждается в некоторых пояснениях.

Данные по ЛКП не следует принимать как догму. На практике имеют место отклонения от приведенных параметров. Причин, которые влияют на размер слоя, много. Так в вынесенных сборочных местах она может, по технологическим причинам, не соблюдаться.
Измеритель толщины на некоторых автомобилях может показать значение более 200 микрон. Не следует сразу обвинять владельца в непорядочности. Для некоторых автомобилей, доля которых несколько процентов, — это норма. Обычно толстое покрытие кузова встречается на европейских машинах премиум сегмента. Изделия Мерседеса также могут демонстрировать более высокие показатели ЛКП, чем приведенные в таблице.
Внутренние кузовные элементы окрашиваются слоем более тонким. Обычный для них диапазон ЛКП от 40 до 80 мкм. Эти кузовные части элементы не подвергаются агрессивному воздействию внешней среды, и производитель экономит на краске.

Как узнать о том, что машина битая?

Вторичный рынок автомобилей набирает всё больше популярности. Причин тому много, но основная, конечно, — среднестатистический уровень жизни. Но данный вариант приобретения авто иногда вместо экономии может подкинуть «сюрприз», в результате которого подержанная машина может обойтись куда дороже новой. Пользуясь моментом пика продаж б/у машин, весьма активировались мошенники. Довольно популярный вид их «деятельности»: купить автомобиль после ДТП, так как в этом случае его можно приобрести практически даром, «подшаманить» и продать доверчивому покупателю битый автомобиль за хорошие деньги.

Как же обезопасить себя от такой покупки человеку, не имеющему больших познаний в «железе»? Шины Осмотр понравившегося автомобиля нужно начинать с шин. Если резина новая, следует насторожиться. Дело в том, что потёртость шин может очень о многом рассказать. Шина должна быть потёрта равномерно, если же внешний или внутренний край изношен более, чем вся остальная поверхность, — это явный признак деформации кузова. В лучшем случае — подвесок. Часто это происходит в результате серьёзного ДТП.

Осмотр стёкол В любом автомобиле стёкла имеют маркировку с годом изготовления. Данный показатель должен совпадать с годом выпуска самого авто. В случае, когда отличается маркировка одного или двух стёкол, можно предположить, что замена могла произойти в результате их случайного повреждения. Но если все стёкла не совпадают с годом выпуска автомобиля, — это, скорее всего, последствия аварии. Краска Для данной проверки лучше использовать специальный прибор, измеряющий толщину лакокрасочного покрытия. Но и на вид авто не должно выглядеть идеально сохранившимся. На нижней части переда автомобиля, в районе бампера и ближе к поддону, обычно, в процессе эксплуатации, появляются трещины и сколы краски. То же самое можно наблюдать и по бокам, в районе крыльев. Одно дело, когда хозяйственный владелец подкрашивает такие места, а совсем другое, когда автомобиль покрашен равномерно и имеет вид нового. Это может быть свидетельством проведения реставрационных работ. Фонари и фары Данные аксессуары, если они «родные», должны быть от того же производителя, что и сам автомобиль. Следует внимательно изучить их состояние, так как износ задних и передних световых приборов должен иметь примерно одинаковый вид.

Зазоры Присутствие неравномерностей в зазорах дверей, капота или багажника — явный признак деформации кузова. Лючок бензобака Стоит внимательно изучить этот предмет на возможность демонтажа. В основном, для подборки краски снимают именно лючок бензобака. Осмотр багажника В случае проведения реставрационных работ, именно багажнику чаще всего уделяют меньше всего времени и внимания. Следует вынуть коврик и запаску, а затем тщательно обследовать багажник. В случае выявления признаков обработки антикором, лучше проявить бдительность и пристать к продавцу с расспросами. Заглянуть под капот Открыв капот, следует тщательно изучить болты креплений крыльев и радиатора. При выходе с конвейера, кузов автомобиля красится в сборе, поэтому следы откручивания данных частей можно обнаружить достаточно легко. Ржавчина В любом б/у автомобиле в той или иной степени присутствует фактор коррозии. Насторожиться следует, если разные заржавевшие места значительно отличаются по цвету. Это может указывать на то, что некоторые поржавевшие места уже подвергались ремонту.

Какой основной тип применяется для измерения ЛКП авто

Наиболее популярным в быту стал обычный толщиномер магнитного типа. Некоторые дешевые модели такого прибора даже не имеют дисплея, а результаты измерений отображаются с помощью механической стрелки и нанесенной на индикаторный циферблат разметки. Главным недостатком магнитных толщиномеров стала недостаточно высокая точность измерений, причем работать они могут только с черным металлом. Также подобное устройство не может различать комбинации покрытий. Например, сочетание заводской краски и виниловой пленки будет принято им за толстый слой ЛКП. Плюсом же такого типа приборов стала низкая стоимость.

В последние годы популярность магнитных толщиномеров стала снижаться. Широкое распространение стали получать комбинированные модели. Они более универсальны и значительно облегчают работу по проверке состояния автомобилей. А стоимость у них остается умеренной, что делает приборы вполне доступными для любительского использования.

В профессиональной среде чаще применяют толщиномеры ЛКП ультразвукового типа. Такой прибор способен выявить дефекты не только на частях кузова, но и на бамперах, декоративных элементах и прочих деталях. Стоимость хорошего ультразвукового толщиномера заметно выше, чем у других видов. Однако высокоточные измерения с универсальностью перекрывают этот недостаток.

Принцип работы толщиномеров вихретоковых для работы с цветными металлами

Если предстоит работать не только с металлическими деталями, но и поверхностями, которые изготовлены из алюминия, меди или других материалов, которые не магнитятся, то определить толщину слоя ЛКП при помощи электромагнитных приборов не получится. Для этого используются аппараты, работающие по принципу создания вихревых токов, поэтому они так и называются — вихретоковые.

Аналогично рассмотрим принцип работы вихретоковых толщиномеров на примере пластинки из алюминия, покрытой краской:

Имеется алюминиевый лист, толщину ЛКП которого необходимо определить.
Для этого в приборе вместо магнита установлены две индуктивных катушки.
Первая катушка служит для создания вихревых потоков, а вторая для фиксации величины магнитного поля.
При помощи первой катушки, на которую подается определенная величина напряжения, создается магнитное поле на поверхности пластины. Образуется оно за счет воздействия электрического поля на деталь.
На поверхности пластины за счет создания магнитного поля формируются вихревые токи.
Эти токи создают другое магнитное поле, которое фиксируется при помощи второй катушки прибора.
Схема работы вихретоковых толщиномеров
Чем больше слой покрытия детали, тем ниже величина тока на выходе со второй катушки. За счет разности величин тока на первой и второй катушках определяется толщина ЛКП на деталях из материалов, которые не намагничиваются.

Имея представление о том, как работают вихревые толщиномеры, не составит труда произвести ремонт прибора в случае возникновения неисправности.

Где применяется толщиномер?

Основной сферой применения толщиномеров остается автомобильная промышленность, однако не только в ней используется данный прибор, помимо нее выделают следующие сферы использования:

1). Судостроительная промышленность – в данном секторе проходит проверка и контроль качества покрытия судов лаком и краской, определение качества выполненного ремонта поверхности судна, различных транспортных водных средств. С помощью толщиномера определяют состояние кузова катера либо обшивку корабля. По результатам проверки принимается решение о дальнейшей эксплуатации транспорта.

2). Строительство – в данном секторе толщиномер используется для выяснения толщины покрытия металлических изделий. Коррозия – один из основных врагов металла и для ее выявления необходимо проводить тесты с помощью толщиномера, ведь она может ликвидировать (разрушить) любое защитное покрытие. Поверхность металла, который используется при строительстве современных зданий, зачастую обработана антикоррозийными, противопожарными, противоокислительными составами и начало разрушения нужно определять вовремя.

3). Автомобильная промышленность (описано ранее)

Проводить исследования по толщине поверхности должен специалист, называется он эксперт-оценщик. Помимо него манипуляции с измерениями проводят работники заводов или предприятий, которые занимаются контролем качества работ по покраски материала, профессиональные полировщики, страховщики.

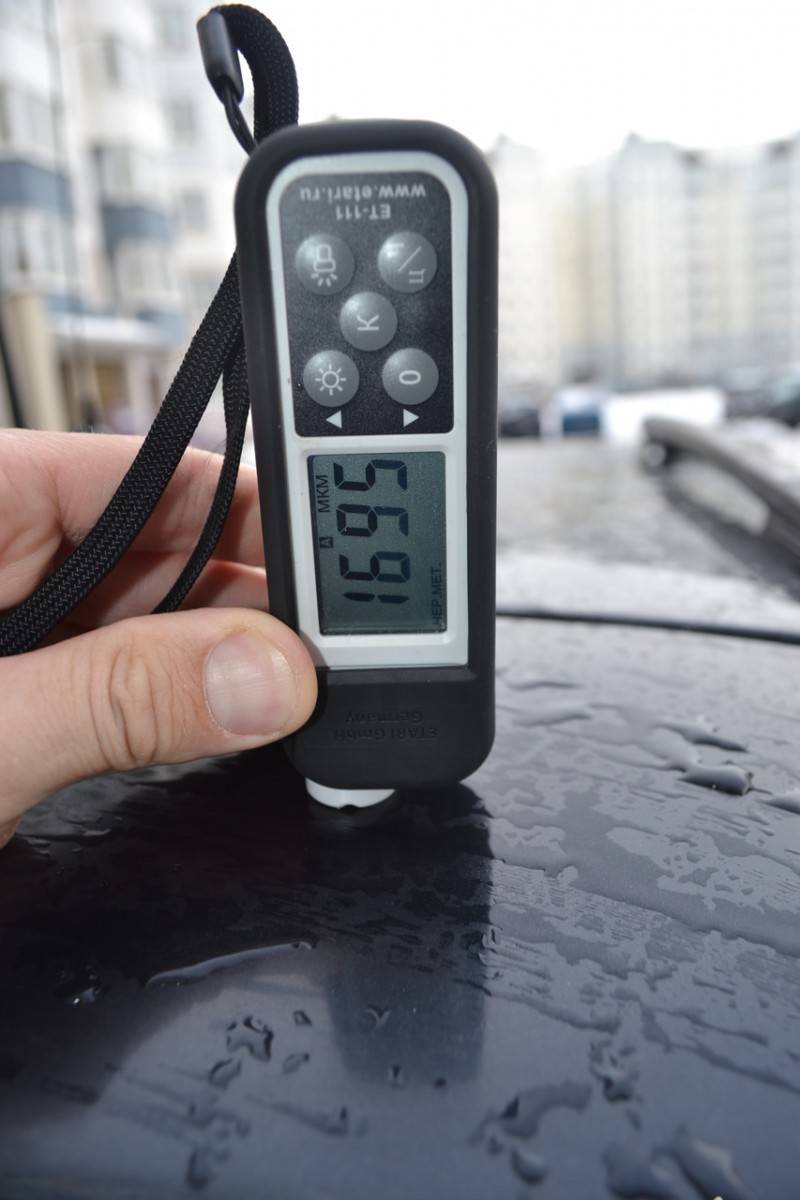

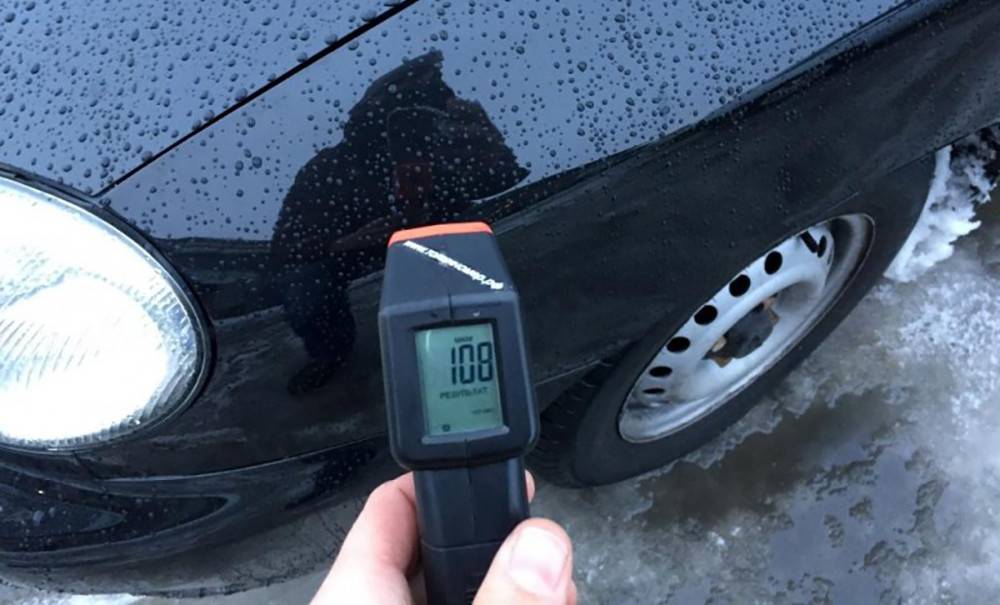

Как нужно пользоваться толщиномером: подробное описание процесса

Начинать проверку кузова автомобиля рекомендуется с крыши. Почему так? Ведь именно крыша является в большинстве случаев менее подверженной повреждениям. Измерив толщину ЛКп на крыше, можно принимать полученное значение за эталонное. Все показатели рекомендуется фиксировать, чтобы иметь возможность их сравнения. На каждой детали следует сделать минимум три измерения (в идеале 5-8), после чего высчитать среднее арифметическое значение. Далее переходим к самой процедуре измерения:

Включаем прибор, и переходим к процессу измерений

Большинство приборов включаются и выключаются автоматически. Для этого ничего не нужно делать, кроме как прикладывать прибор соответствующей частью к кузову автомобиля

При этом очень важно, чтобы на поверхности, которая соприкасается с кузовом, не было загрязнений. Кузов автомобиля также должен быть чистым, иначе показатели будут некорректными

Сложность работы толщиномером в том, что необходимо определить самостоятельно, подвергался ли кузов рихтовочным работам, а также перекраске и т.п

Для этого важно знать следующее:

При заводской покраске толщина ЛКП составляет в пределах от 90 до 160 микрон. В миллиметрах это значение варьируется в пределах от 0,09 до 0,16 мм.
Не только для разных моделей автомобилей это значение отличается, но еще и для одной и той же марки.
Если на кузовной детали автомобиля толщина ЛКП выходит за верхний предел свыше 160 микрон, то высока вероятность того, что этот участок или элемент подвергался рихтовке.
Как правильно найти эталон ЛКП для конкретного автомобиля? Для этого осуществляем замеры на крыше. Делается 9 замеров в разных точках, и если все значения примерно одинаковые, значит, этот слой ЛКП является эталонным.

Таблица толщины лакокрасочного покрытия для разных марок и моделей автомобилей

Если слой краски на крыше составляет, к примеру, 0,1 микрон, значит, на остальных деталях это значение должно быть с незначительными расхождениями. В процесс измерений могут обнаруживаться различные признаки и особенности, указывающие на следующее:

Превышение слоя краски на кузовном элементе свыше 50 микрон — деталь с высокой долей вероятности попросту была подкрашена по причине небольшой царапины. Переживать в этом случае не стоит, но задуматься о том, что еще где-то есть более серьезные дефекты необходимо. Проверять такую машину нужно тщательнее.
Превышение нормы на 300 и более микрон свидетельствует о том, что машина со 100% вероятностью побывала в ДТП. Такое большое расхождение свидетельствует о наличии слоя шпаклевки и грунтовки.
Если же показатели составляют свыше 1000 микрон, то такой автомобиль точно нужно обходить стороной. Причиной того является его причастность к серьезному ДТП, в котором не исключено, что была поведена геометрия кузова.

Проверять кузов автомобиля толщиномером необходимо тщательно, внимательно и не торопясь. Ведь от этого зависит, как долго прослужит кузов покупаемого авто с пробегом, и насколько ТС будет безопасным. Отсутствие уверенности в том, что сможете сделать все правильно, может привести к покупке ТС после ДТП. Если имеется возможность, поучаствуйте в проверке автомобиля с профессионалом, чтобы впоследствии научиться выполнять эту процедуру. Ниже на видео инструкция, как пользоваться толщиномером, что о нем нужно знать при эксплуатации и очень много другой полезной информации для начинающих автоэкспертов.
