Производим установку уровня
До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами. Обычно пользуются следующими способами крепления лазерного уровня:
- На пол, стол, подставку и любую прочную и стабильную плоскость
- На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
- На распорную штангу.
- На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.
Важен не столько способ крепления, сколько его надежность и стабильность.
Определение превышения точек
Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.
Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.
Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.
Рекомендую: Как просверлить кафельную плитку на стене?
Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).
К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.
Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.
Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.
Определение превышения точек
Переход в рабочее положение
Правильная установка и обеспечение подходящих условий работы – основные задачи, которые нужно решить, чтобы получить отличные результаты на этапе выполнения разметки стен, пола.
Другие нюансы:
- Работать с нивелиром рекомендуется на определенном расстоянии от нужной поверхности, дополнительно следует учитывать и допустимый минимум приближения устройства, так как это может значительно ухудшить качество измерений
- Установка лазерного уровня выполняется на выбранном участке лишь в том случае, если между нивелиром и поверхностью стен отсутствуют любые предметы, в противном случае луч будет преломляться, и уровень не позволит проверить степени кривизны поверхности
- Работа должна производиться при условии полной неподвижности аппарата, его располагают на горизонтальной поверхности, лучше всего для этой цели задействовать специальные приспособления (штатив, подставка)
- Нивелир в большинстве исполнений имеет функцию самовыравнивания по горизонту, а дополнительно в конструкции предусматривается пузырьковый уровень.
Кроме всего прочего, установка и дальнейшая работа должна выполняться на участке при условии, что люди были предупреждены об этом и по близости нет животных, так как есть вероятность попадания луча на слизистые оболочки зрительных органов.
Методы нивелирования на местности
Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.
Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения). На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства. Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.
Существующие методики нивелирования достаточно разнообразны:
- Гидростатический метод, основанный на свойстве одинакового положения жидкости в сообщающихся сосудах. Обладает высокой точностью и допускает измерение вне пределов прямой видимости между отдельными точками. Гидростатические замеры связаны с необходимостью прокладывать и заполнять жидкостью протяженные шланги и трубки, что не всегда удобно;
- Барометрический метод – применяется при планировании и разметке обширных архитектурных комплексов, нуждается в высокоточных барометрах, специальных компьютерных программах. В личном жилищном строительстве барометрические измерения не используются;
- Тригонометрические замеры посредством поворотного теодолита хороши тем, что не нуждаются в помощниках с дополнительными рейками. Теодолитные измерения ведутся как по горизонтальным, так и по вертикальным углам, однако освоить этот прибор сложнее, чем обыкновенный нивелир, да и стоимость теодолита в несколько раз выше;
- Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (тех же реек), их перемещения с места на место и записей в журнале измерений
Советы профессионалов
Пользоваться лазерным нивелиром очень просто. Прочитав инструкцию к прибору и нашу статью, даже человек, никогда раньше не занимавшийся отделочными работами, справится с этим прибором. Мы также предлагаем несколько роликов, чтобы вы своими глазами увидели нюансы работы с лазерным уровнем:
Лазерный уровень – пример того, как высокие технологии меняют быт в лучшую сторону. Этот прибор способен существенно облегчить труд отделочника и повысить качество работы. Тем, кто занимается ремонтом профессионально, непременно нужно пополнить свой арсенал лазерным нивелиром. Да и просто в хозяйстве этот полезный прибор быстро окупит затраты. Ну, а если его у вас нет, но в ходе ремонта возникла нужда – можно взять лазерный уровень в аренду.
Вспомогательные опции лазерных уровней
Нивелиры классифицируют на два типа: бытовые и профессиональные. Профессиональные еще называют строительными, так как применяются в основном они в строительстве, электромонтаже и геодезии. При проведении ремонтных работ используются бытовые лазерные уровни, которые отличаются от своих аналогов профессионального предназначения не только ценой, но и дополнительными возможностями. Как правило, бытовые нивелиры имеют примитивный набор функций, позволяющий удовлетворять потребности мастера при проведении внутри отделочных ремонтных работ. Чтобы расширить функционал инструмента, используется дополнительное оборудование:
- Приемник лазерного луча — это специальный прибор, позволяющий увеличить дальность луча (повысить его видимость на отдаленные расстояния). Это оборудование является очень удобным, когда возникает необходимость использовать его на улице. Приемник позволяет наблюдать за проекцией луча не только на дальние расстояния, но еще и при солнечном свете. Приемник позволяет увеличить расстояние луча в два раза. При выборе такого оборудования нужно учитывать, что работают они четко в паре только одной фирмы производителя, например, Bosch. Еще также необходимо знать, что далеко не все модели лазерных уровней могут работать с приемниками. Если такой возможности нет, то увеличить дальность луча можно при помощи отражательной пластины
- Мишень — это еще один дополнительный аксессуар, которым комплектуются многие модели нивелиров. Мишень представляет собой пластину, на которой нанесена разметка. При помощи такого вспомогательного устройства можно выставить точность измерений. Пример применения мишени достаточно простой — вместо незаметной точки на стене нужно повесить эту пластинку, по которой намного легче и проще ориентировать, особенно когда расстояние составляет 20-30 метров
- Оптический визир — еще один вспомогательный аксессуар, который позволяет прослеживать дальность луча даже на расстояние до 100 метров
- Рейка — используется в тех случаях, когда на поверхности стены или другого объекта предстоит начертить несколько параллельных линий, соблюдая при этом одинаковое расстояние. Еще рейкой производятся измерения высоты уровня, закрепленного к штативу
Все эти вспомогательные устройства облегчают манипуляции с работающим прибором. Профессиональные модели устройств имеют опцию вращения лазера под углом 360 градусов. Такие устройства особо ценятся, так как с их помощью можно сделать проекцию не только на одну стену, но и по всему помещению, что упрощает выполнение разметочных работ. Когда все нюансы известны, необходимо перейти к непосредственному обучению пользования лазерными нивелирами.
Что необходимо знать при работе с лазерным уровнем
Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время работы с нивелиром обязательно нужно использовать защитные очки.
Устройство позволяет получать на стенах, полах и потолках линии:
- по вертикали;
- по горизонтали;
- крестообразные;
- сетку.
Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

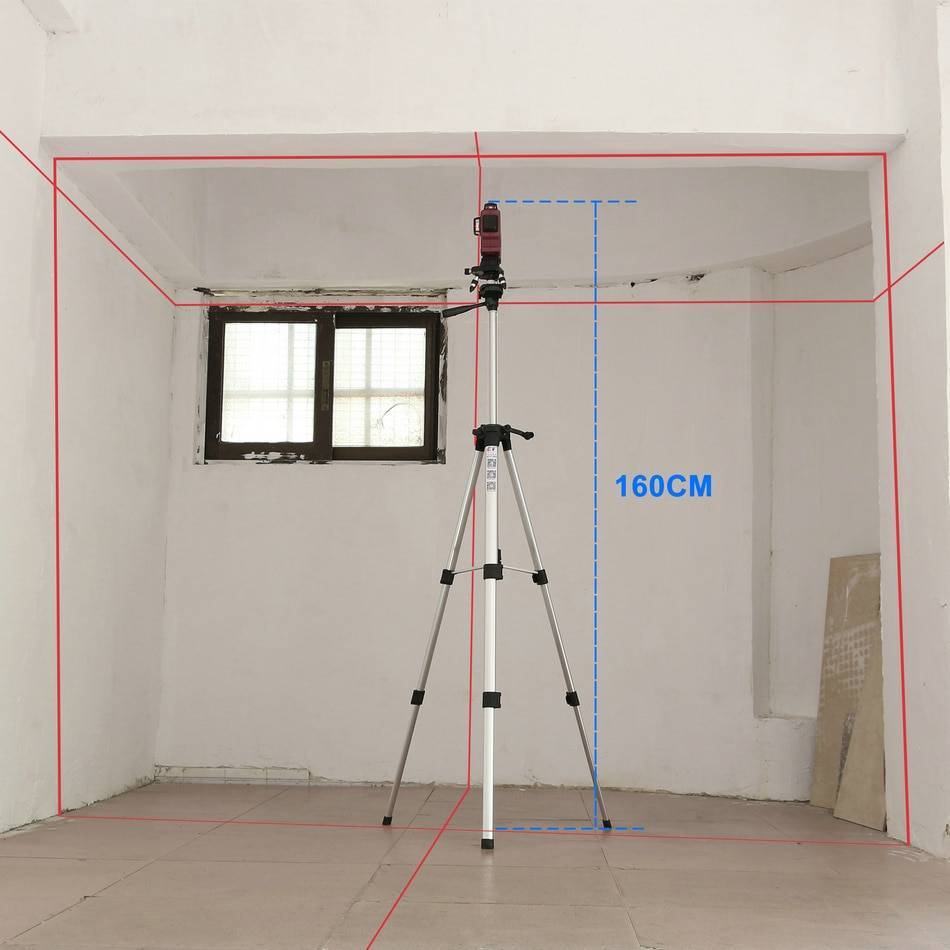

Производим установку уровня
До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.
Обычно пользуются следующими способами крепления лазерного уровня:
- На пол, стол, подставку и любую прочную и стабильную плоскость
- На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
- На распорную штангу.
- На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.
Важен не столько способ крепления, сколько его надежность и стабильность.
https://youtube.com/watch?v=1L5acEhJhYg
Как работать с нивелиром
Лазерный уровень имеет другой набор функций. В базовой версии есть возможность получать вертикальные и горизонтальные поверхности или чередовать их для получения пересечений. Некоторые модели имеют возможность получить зенит и точку ниже оборудования (вес, точка — зенит), в то время как другие имеют возможность построить два параллельных вертикальных уровня. Дополнительные функции полезны, но их наличие увеличивает затраты по мере усложнения системы. Некоторые производители добавляют штативы или платформы к стандартному оборудованию. Их можно прикрепить к стене с помощью винтов или магнитов.
Основные характеристики бытовых выравнивателей
Модели различаются по возможным углам наклона построенной плоскости к горизонтальной плоскости (угол сканирования). Они могут варьироваться от 110° до 360°. Те, которые предлагают полный уровень, наиболее просты в использовании, но они относятся к профессиональным моделям и стоят намного дороже. Идеальная ровность может быть достигнута при небольших уровнях освещения. Для этого поверните устройство вокруг своей оси.
Лазерные коллекторы полезны, когда устройство используется на открытом воздухе. Обычно он приобретается отдельно. При покупке следует проверить, совместима ли данная модель с вашим собственным лазером. Полезны специальные очки. Во-первых, они защищают глаза от случайного лазерного излучения, а во-вторых, позволяют видеть лучи более четко.

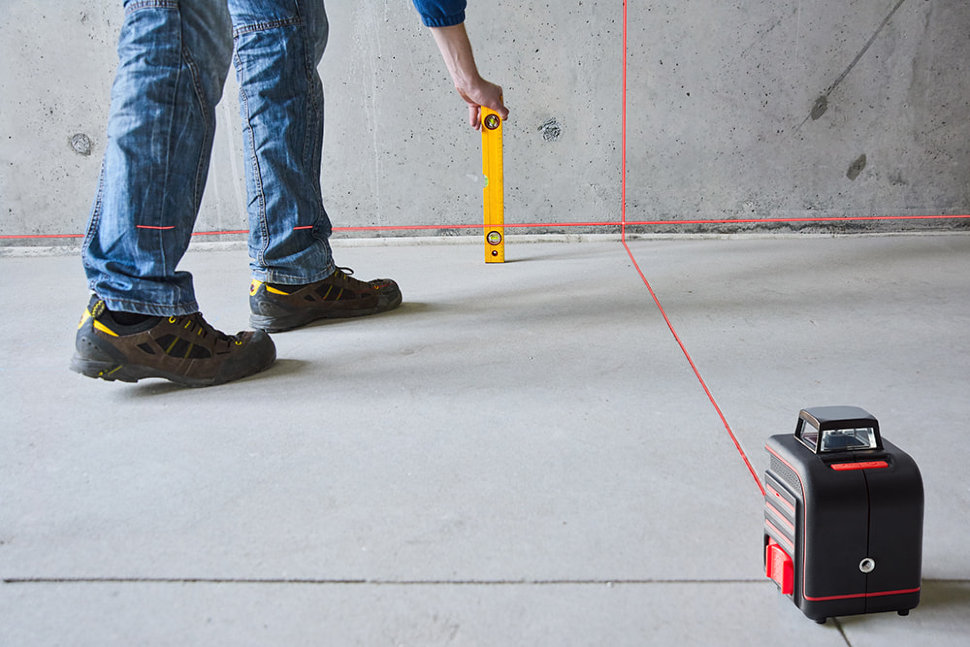

Используйте при работе на полу.
Лазерные уровни полезны при выравнивании полов. Расположенный примерно посередине комнаты, уровень регулируется по горизонтали. На стене нарисованы прямые линии, чтобы легче было найти.
Ровные поверхности показаны на стене
Лазерный луч также появляется на любом объекте, который вы поместите на его пути. Используя это свойство и линейку (рулетку), вы можете найти самую выдающуюся и самую «утопленную» точку на полу. Используя эти данные, вы определите минимальный уровень, на котором можно укладывать пол. Затем используйте найденную высоту для разметки стен и приступайте к установке маяков. Они также могут быть выровнены по лучу. Установив лазерный луч на нужную высоту, отрегулируйте заднюю часть маяка так, чтобы он равномерно освещал ее.
Используя ту же горизонтальную поверхность, можно также проверить, насколько равномерно бетон был распределен на цементном растворе. Луч будет виден в неровностях, а полости можно найти с помощью рейки.

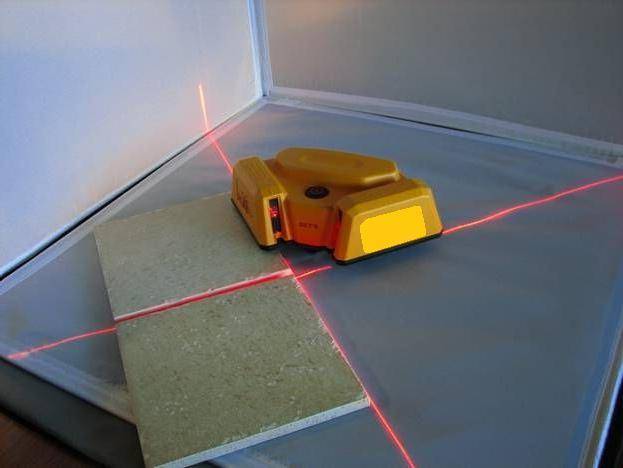

Как использовать лазерный уровень для укладки плитки на пол
При укладке плитки на пол можно также использовать лазерный уровень. Для этого необходимо взять точку пересечения балок в полу. Вы устанавливаете необходимый режим, выбираете направление, в котором собираетесь укладывать плитку, и, следуя линии, видимой на полу, выравниваете шов.
Ведем пристрелку
Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.
Лазерный уровень с пристрелочной мишенью
Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.
Устройство или какие бывают лазерные уровни
Принцип работы лазерного уровня наиболее понятен в таких приборах, как построители осей. Они излучают луч света в одном направлении, а яркое пятнышко видно в ожидаемой точке на плоскости проецирования. Стоит разобрать, как работают и другие устройства, представленные на рынке.
Построители линий
Построители линий представляют собой лазерный излучатель, луч которого падает на призму. В результате преломления образуется плоский световой фронт. Попадая на стену или пол, он имеет вид яркой линии, по которой делается разметка.
В данном классе сегодня распространены следующие приборы.
- Однодиодный построитель линий, формирующий вертикальный или горизонтальный фронт.
- Двухпризменные излучатели, отображающие классический крест из пересекающихся под прямым углом линий. Использование лазерного уровня такого класса — самое многовариантное, например, для укладки плитки или поклейки обоев.
Для действий в небольших помещениях подойдут многопризменные модели. Работа с лазерным уровнем данного класса очень удобна. Он формирует непрерывную линию, у отдельных приборов охватывающую сегмент 180 градусов.
Для удобства мастеров построители линий оснащаются самыми разными дополнительными приспособлениями. К наиболее востребованному относится лазерный отвес. Это два луча, светящих по вертикали, горизонтали. Применение такой опции позволяет прокладывать коммуникации с высокой точностью, выводить стояки, формировать ходы для сквозных элементов строительных конструкций.
Построители осей
Построитель осей наиболее прост по конструкции. У него несколько пар лазеров, которые светят соосными лучами. Прибор может работать как отвес или указатель горизонтального фронта. Построитель осей можно использовать для выравнивания стен.
Принцип работы прост:
- прибор устанавливается в контрольной точке;
- при помощи линейки определяется перепад высот относительно луча;
- прибор может переставляться в новое место.

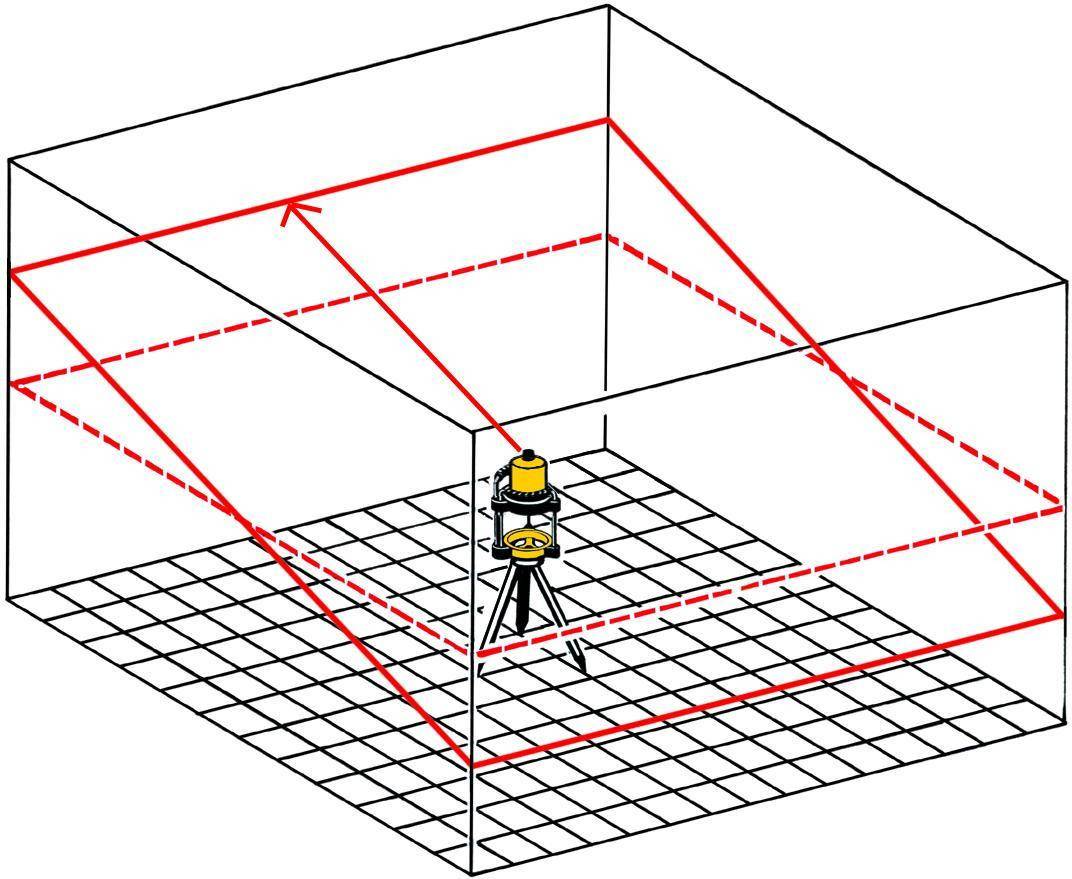

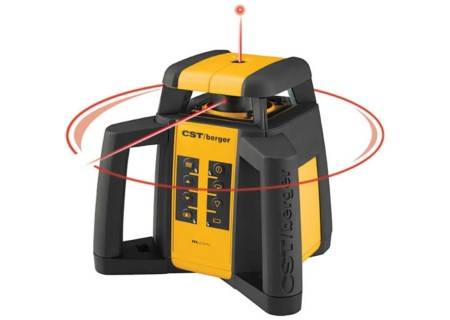

Ротационные построители плоскостей
Устройство лазерного уровня ротационного класса понять несложно. У него один излучатель, которые установлен во вращающейся головке. Последнюю крутит привод с большой скоростью. В результате на всем сегменте 360 градусов строится плоский световой фронт.
Построитель плоскостей позволяет быстро проверить ровность стены, пола, он используется для выравнивания фундамента, для строительства или разметки перегородок внутри помещений. Устройства данного класса весьма популярны у профессионалов.

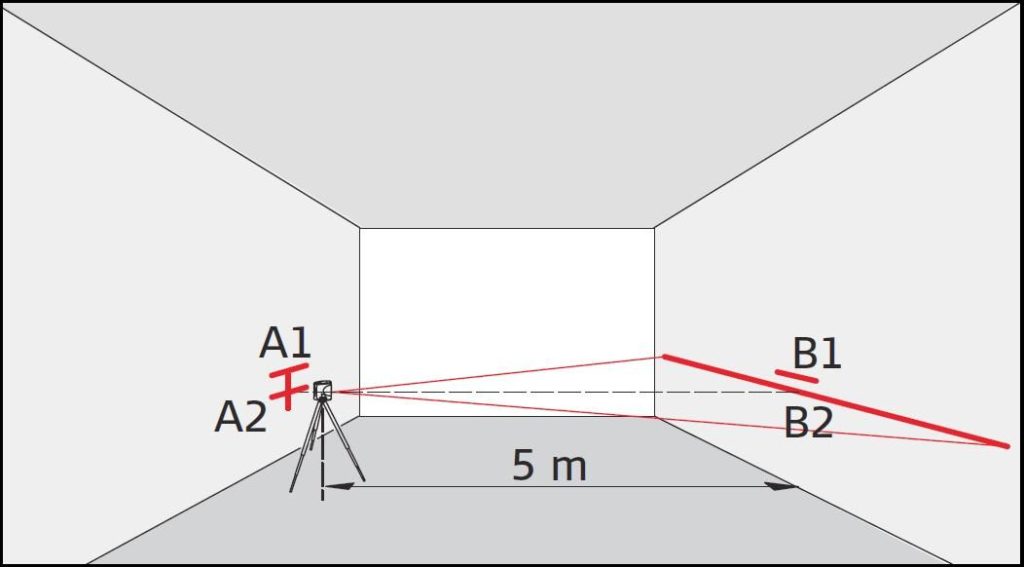

Настройка лазерного уровня
Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.
Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.
Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.
Настройка лазерного уровня Источник instrumentru.ru
У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.
Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.
Возможности лазерных построителей Источник avatars.mds.yandex.net
Дополнительные приспособления
Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.
И ещё один момент – не все лазерные инструменты могут работать с приёмниками.
Мишень
Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.
Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.
Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.
Мишень лазерного уровня Источник i.simpalsmedia.com
Рейка
Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.
Как пользоваться нивелиром при строительстве фундамента
Если понятен принцип работы прибора, то проблем с проецированием поверхности для выравнивания не возникнем проблем. Если возводится фундамент, то при помощи нивелира можно спроецировать вертикаль, по которой ориентироваться на ровность его заливки. При этом следует учитывать, что ориентироваться на вертикаль необходимо до сооружения каркаса, по которому заливается фундамент. Если каркас будет построен по ориентиру, то и фундамент будет залит правильно и ровно.
Если фундамент уже залит, тогда последовательность действий будет следующей (определяется ровность по вертикали):
- Для начала выравнивается прибор, причем он должен располагаться по центру сооружения
- На следующем шаге необходимо взять ровную палку — рейку, на которую будут наноситься отметки
- Производим измерение первого угла готового фундамента, делая насечку на рейке, используемой для нанесения меток. Если проецируемую линию не видно, тогда следует использовать приемник для выявления проецируемой линии
- Произвести измерения каждого угла сооруженного фундамента аналогичным способом, удостоверившись в его прямолинейности
- Отклонения ровности фундамента не должны составлять более 3-5 см. Показатели расхождений до 2-3 см являются допустимыми
Если раньше для выравнивания плоскостей применялись простейшие инструменты, как рулетка, линейка и водный уровень, то сегодня их свободно способен заменить лазерный нивелир. Он позволяет упростить и ускорить проведение работ по проецированию плоскостей. Дороговизна этого прибора не позволяет полностью перейти на применение таковых высокоточных устройств, и поэтому их используют строительные бригады, которые могут себе позволить воспользоваться оборудованием такого плана. Ориентировочная стоимость рассматриваемого нивелира составляет около 10-20 тысяч рублей. Это такой прибор, которым можно проводить измерения в помещении и на улице. Есть модели дешевле и дороже, поэтому при их выборе нужно понимать, для каких целей планируется применение.
В итоге следует отметить, что работать с лазерным уровнем не трудно, в отличие от оптических устройств устаревшего типа, которые до сих пор применяются в геодезии. Однако компании, проводимые геодезические измерения, постепенно переходят от устаревших устройств на лазерные нивелиры, получившие большую популярность в строительстве, геодезии и прочих сферах, где от точности и прямолинейности зависит надежность и эффективность.
Публикации по теме
Ремонтируем болгарку своими руками быстро и легко
Низкооборотистая дрель и ее предназначение
Принцип работы перфоратора пистолетного типа с фотоописанием
Выбираем для работы электрический плиткорез с водным охлаждением
Как пользоваться лазерным нивелиром при поклейке обоев
Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.
При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.
Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.
Подробно об определении превышения точек с помощью рейки для нивелира
Классификация лазерных уровней
В зависимости от принципа действия эти компактные лазерные устройства делят на несколько видов:
- Призменные. Отражение испускаемого светодиодного луча происходит от двух стеклянных призм. Механизм действия таков, что отражённый луч начинает распространяться в вертикальной и горизонтальной плоскости. Дальность действия призменного нивелира достигает тридцати метров, а максимальный угол проекции — 120 градусов. Используют для бытовых нужд.
- Ротационные. Принцип действия основан на вращающейся способности светодиода, в результате чего формируется световой поток. Дальность действия светового луча не превышает двести метров, а угол проецирования — 360 градусов. С помощью его в помещении можно отметить линии на всех требуемых поверхностях одновременно. Относится к профессиональным приборам.
- Точечные. Встроенный светодиод не рассеивает луч, а фокусирует его в определённой точке. Радиус покрытия луча — 30 метров. Без помех функционирует при ярком освещении. Не применяют для отделочных работ внутри дома.
- Самовыравнивающиеся. Светодиодный набор встроен в маятник, предназначенный для рассеивания пяти пучков света. В комплект входит крестообразный прицел, необходимый для облегчения замеров нужных объектов. Разработан для профессионального использования.
