Как припаять без паяльника: провод, плату, контакты

Паяльная паста для пайки без паяльника – особенности применения

При любом способе нагрева без паяльника, работать с твердым припоем неудобно. Для пайки бесконтактным способом нагрева (а именно их мы рассматриваем), разработаны специальные паяльные пасты.

Любая паста обязательно содержит в своем составе следующие компоненты:

  • Молотый порошкообразный припой. Для различных видов пайки применяется разная степень дробления;
  • Очищающий состав — флюс;
  • Связующая добавка для удержания консистенции и фиксации припаиваемых деталей перед пайкой;
  • Разнообразные добавки, ускоряющие реакцию, активаторы, антиоксиданты.

Припой в пастах может быть как составным (свинец, олово и серебро в разных пропорциях), так и просто свинцовым. Последний вариант наиболее распространен.

Очищенные контакты обмазывают пастой, соединяют между собой и нагревают любым способом. Флюс, выполнив свою работу, испаряется (частично), а входящий в состав пасты припой моментально плавится и качественно соединяет спаиваемые компоненты.

Проникаемость припоя при таком способе очень высока, качество соединения намного лучше, чем при использовании твердого припоя.

Пайку при помощи пасты применяют не только при отсутствии паяльника. Для монтажа радиокомпонентов с контактами SMD, такой способ просто незаменим.

Еще одно преимущество пасты в том, что она покрывает зачищенные контакты, уменьшая вероятность окисления при температурном испарении флюса. Консистенция как у сметаны, при нагреве она не успевает стать более жидкой, и стечь с места пайки. Припой моментально обволакивает контакты и остается на поверхности деталей.

Пример пайки паяльной пастой без паяльника на этом видео.

Еще одним удобным материалом при отсутствии паяльника является паяльная лента.

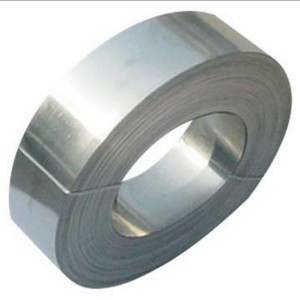

Фактически – это тонкая фольга из припоя. С ее помощью удобно соединять скрутки проводов. Технология следующая:

  1. Зачищаем провод, формируем скрутку;
  2. Обрабатываем флюсом;
  3. Оборачиваем место пайки лентой;
  4. Нагреваем любым способом, кроме паяльника.

Флюс находится внутри рулончика припоя, и не испаряется при нагреве. Тонкая лента быстро плавится, и припой заполняет собой мельчайшие щели в месте соединения.

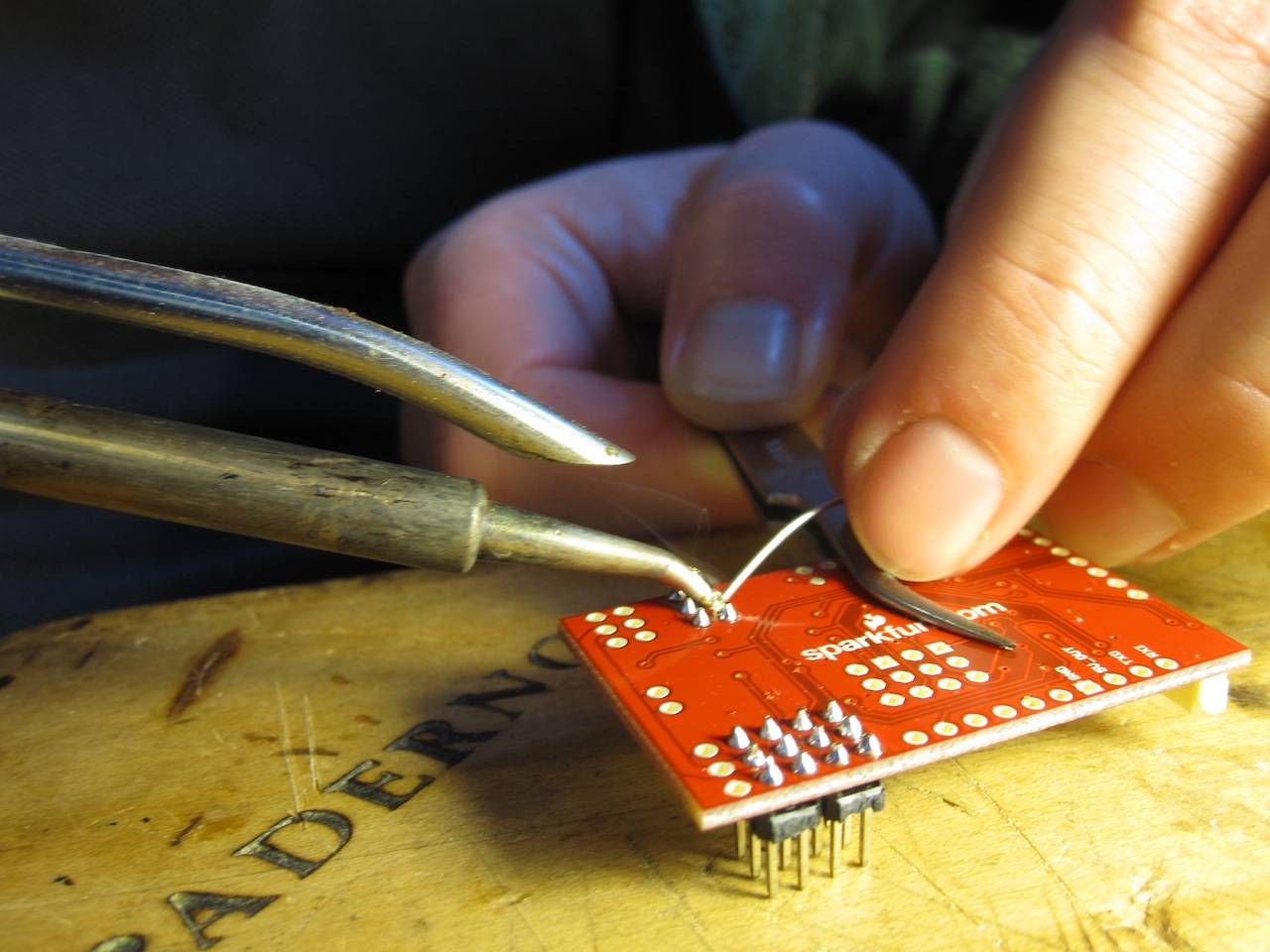

Пайка деталей к платам

Такой процесс сложнее и серьезнее, чем методы, описанные выше, и без паяльника его проделать не так уж и просто, но вполне возможно. В данном случае, чтобы паять, понадобятся следующие инструменты:

  • автогенная зажигалка;
  • плоскогубцы;
  • скрепка;
  • кисточка;
  • плоская отвертка.

Этого будет вполне достаточно. Но самый главный предмет, без которого такая пайка будет невозможна, – это паяльная паста. Таким методом к плате можно припаять не только провод, но даже радиодеталь.

Для начала надо зачистить участок на плате, в котором будет производиться соединение, с контакта провода снимается изоляция. Затем на плату наносится паста: для этого применяется кисточка. Участок пайки нагревается источникам огня. Таким образом происходит соединение, и как итог — удаётся спаять контакты

Вроде бы ничего сложного в этом процессе нет, но нагрев стоит производить осторожно, и желательно, чтобы пламя было направленным, поэтому рекомендуется использовать автогенную зажигалку. Провод или деталь нельзя держать руками — для этого подойдут плоскогубцы или пассатижи. Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка

Для соединения проводов на плате и их удержания до окончательного соединения используется отвертка или скрепка.

Изготовление паяльника своими руками

Может произойти такая ситуация, когда необходимо сварить какие-то детали, но отсутствует электричество, тогда можно изготовить аналог паяльника своими руками. Для этого используем медный стержень, который имеет диаметр примерно 5 мм и длину 10 см. Конец стержня делаем в виде отвёртки, а другой закрепляем на деревянной ручке. Эту ручку в круглой форме вырезаем из ветки любого дерева.

Нагрев этого паяльника производится при помощи открытого огня. Процесс пайки мало чем будет отличаться от использования электрического настоящего паяльника. Необходимо только приспособить термостойкую подставку, в которую можно класть устройство, которое сильно нагреется. Установка производится довольно быстро при помощи движения одной руки. Припой и канифоль кладём в плоскую ёмкость. Саму пайку производим в непосредственной близости от источника нагревания.

Читать также: Чем смазывать редуктор перфоратора bosch

Полезная информация при использовании самодельного паяльника:

  • Пайка — это соединение нескольких деталей при помощи расплавления какого-либо металла. Этот металл называется припоем, и он должен заполнить пространство между двумя соединениями, а также схватить их при помощи соединяемого материала.
  • Для припоя обычно используют оловянно-свинцовый сплав, который имеет различное содержание олова. Чем больше олова, тем меньше температура плавления. Распространённым припоем является ПОС-40, где содержится 40% олова. Он плавится, когда достигает температуры в 230 градусов. А ПОС-60 — при 180 градусах. Меньшую температуру плавления имеет свинцово-оловянный сплав, в который добавляют висмут. Это марка припоя называется ПОСВЗЗ. Температура плавления — 130 градусов. Если необходимо сплавить алюминий, тогда применяют специальный сплав, где температура плавления равна 400 градусам.
  • Пайку нельзя начинать, пока деталь полностью не будет очищена в зоне соединения. Для этого используем флюс, то есть вещество, которое во время пайки не даёт образоваться оксидной плёнке. Чтобы соединить медные детали, в качестве флюса используют канифоль. Поверхность можно очистить паяльной кислотой или другим видом кислоты, например, ортофосфорной. Если осуществляется пайка стального изделия и оцинкованной детали, то канифоль не справится со своей задачей, и необходимо будет использовать паяльную кислоту. Современные проволочные припои обычно содержат в составе канифоль, а потому могут обеспечивать пайку меди без использования флюса. Чтобы соединить стальные и нихромовые элементы, необходимо использовать флюс, который выполняется из аспирина.
  • Механизм пайки всегда выглядит одним образом. Сначала детали прижимаются друг к другу, после этого на зону пайки наносится флюс и припой. Участок должен быть разогрет до необходимой температуры, когда припой расплавится и будет затекать в зазоры между металлами. Обычно этот процесс выполняется при помощи специального паяльника, но, как оказалось, паять можно и без него. Для этого необходимо только найти альтернативный источник нагрева, который не использует электроэнергию.

Необходимые инструменты

Если вы попали в ситуацию, когда приходится паять металлические изделия без паяльника, необходимо использовать следующие инструменты:

  • пассатижи;
  • плоскогубцы;
  • ножик;
  • ножницы;
  • наждачную бумагу;
  • напильник;
  • кисточку;
  • надфиль.

В качестве источника нагревания можно использовать лампу на сухом спирте, спиртовку или турбогорелку.

Многим кажется, что паять без паяльника — это абсурдное дело. Но это весьма осуществимый процесс, если обладать необходимой информацией. Ведь никак нельзя предугадать момент, в который резко отключится свет, а работу нужно завершить. По таким технологиям можно правильно произвести спайку плат, заменить части проводов. Но нужно быть аккуратным, ведь есть вероятность, что материалы могут просто сгореть.

Иногда возникает вопрос, как припаять без паяльника, ведь пайка — самый распространенный способ соединения небольших деталей в домашних условиях. Но что делать, когда надо срочно соединить провода, а паяльник сломался.

Паяльник — это удобный и простой инструмент. С ним можно соединять небольшие изделия в домашних условиях.

Паяльник — это простой и удобный инструмент. Как с его помощью соединять металлы, знает, наверное, каждый. А вот как припаять без паяльника, когда нет электричества — это вопрос, который следует рассмотреть подробнее.

Самодельный паяльник

В местах, где отсутствует электричество, можно использовать самодельный аналог паяльника. Для этого необходимо найти медный стержень (провод) диаметром 4-5 мм и длиной порядка 10 см. Один конец стержня стачивается в виде отвертки, а другой – закрепляется в деревянной ручке. Такую ручку круглой формы легко вырезать из ветки дерева. Нагрев такого элементарного паяльника производится от открытого пламени. Сам процесс пайки мало чем отличается от пайки электрическим паяльником. Надо только приспособить термостойкую подставку, в которую устанавливается устройство при нагревании. Установка должна производиться быстро – одним движением руки. Припой и канифоль должны находиться в плоской емкости. Сама пайка провода или других деталей производится в непосредственной близости от источника нагрева.

Несколько советов, как пользоваться самодельным паяльником

В общем случае пайка представляет собой соединение двух металлов при помощи другого расплавленного металла. Такой металл, называемый припоем, должен заполнить пространство между деталями и схватиться с поверхностью соединяемых материалов.

https://youtube.com/watch?v=9el9PikObQY

В качестве припоя чаще всего используется оловянно-свинцовый сплав с разным содержанием олова; причем чем больше в сплаве олова, тем меньше температура его плавления. Так, распространенный припой марки ПОС40 (содержание олова 40%) плавится при температуре 230ºС, а ПОС60 (60% олова) – при 180ºС. Еще меньшую температуру плавления имеет оловянно-свинцовый сплав с введением висмута (припой марки ПОСВ33) – 130ºС. При пайке алюминия требуются специальные сплавы с температурой плавления более 400ºС. Стандартные оловянно-свинцовые припои реализуются в виде прутиков или проволоки диаметром до 2 мм.

Пайку не удастся осуществить без очистки деталей в зоне соединения от окисной пленки. Для этого необходимо использовать флюс, т.е. вещество, которое во время пайки не дает образовываться окисной пленке. При соединении медных деталей в качестве флюса обычно используется канифоль. Очистка поверхности заготовок может производиться при помощи паяльной кислоты или других кислот (например, ортофосфорная кислота применительно к пайке алюминия). Если необходимо осуществить пайку стальных изделий или оцинкованных деталей, то канифоль не поможет, тут следует использовать паяльную кислоту. Современный проволочный припой типа ПОС имеет канифоль внутри себя, что обеспечивает пайку меди без дополнительного флюса. Для соединения стальных и нихромовых элементов иногда используют флюс, выполненный по «народному рецепту» – аспирин.

Обобщенный механизм пайки металлов выглядит следующим образом. Соединяемые детали плотно прижимаются друг к другу. В зону пайки вводится припой и флюс. Участок пайки должен быть разогрет до температуры, достаточной для расплавления припоя и затекания его в зазор между металлами. До затвердения необходимо обеспечить нахождение расплава в зазоре. Обычно весь процесс легко производится при помощи паяльника, но спаять детали можно и без него. Для этого самое главное – найти альтернативный нагреватель, не использующий электроэнергию.

Как без паяльника починить елочную гирлянду

Если гирлянда с блоком управления – необходимо открыть его коробочку. Чаще всего, обрывается один из тонких проводков, отвечающий за какой либо цвет. Он припаивается к плате любым из вышеперечисленных способов.

Если причина не в блоке управления – следует найти перегоревший элемент или место обрыва. Обрыв ищется при помощи тестера методом обратной арифметической прогрессии. Сначала замеряются половинки гирлянды. Затем неисправная половинка делится пополам, и так далее, до обнаружения повреждения или сгоревшего элемента.

Обрыв опять же паяется рассмотренным способом, или делается скрутка.

ВАЖНО! Все работы производятся на отключенной от розетки гирлянде. Места пайки или скруток изолируются, во всех проводах гирлянду напряжение 220 вольт.. Неисправная лампочка или светодиод меняются или просто закорачивается

Злоупотреблять этим способом не рекомендуется, поскольку каждый заблокированный элемент увеличивает силу тока в цепи, что приведет к цепной реакции перегоревших лампочек

Неисправная лампочка или светодиод меняются или просто закорачивается. Злоупотреблять этим способом не рекомендуется, поскольку каждый заблокированный элемент увеличивает силу тока в цепи, что приведет к цепной реакции перегоревших лампочек.

Аксессуары необходимые для пайки и распайки

Паяльник – инструмент, используемый для пайки. Паяльник состоит из ручки и жала, нагревающего припой. Наконечник очень горячий, будьте осторожны чтобы не обжечься и не поджечь случайно окружающие предметы!

Паяльник

Припой чаще всего делается на основе олова и свинца, который плавится при 185 С. Но в последнее время из-за ограничительных бессвинцовых стандартов по защите окружающей среды, используется сплав на основе олова с примесью серебра, меди, висмута или сурьмы, что привело к значительному повышению температуры плавления до 220 C, и поэтому стало труднее паять его «обычным» паяльником. К счастью, оловянные и свинцовые припои все еще есть в продаже.

Припой

Канифоль – это легко плавящаяся смола, благодаря которой легче паять, потому что олово лучше растекается по поверхностям. Канифоль хорошо растворяется в спирте, например в салициловом спирте – можно использовать его и растворить смолу, а затем аккуратно нанести кистью на плату, которую будете паять, и тем самым значительно облегчите работу.

Канифоль

Всасывающее устройство для олова (также известное как оловоотсос или экстрактор) – используется для отсасывания излишков расплавленного припоя. Это простой шприц-инструмент, состоящий из поршня, пружины и приемника для отсасываемого припоя. Он имеет сменный всасывающий наконечник с одной стороны, ручку с другой и кнопку разблокировки сбоку.

Оловоотсос

Оплетка для паяния – это плетеные медные провода, которые при наложении на горячее олово на распаянных элементах убирают на себя излишки.

Оплетка паяльная

Плоскогубцы – ими срезаются ножки спаянных элементов (можно использовать обычные косметические кусачки, но они довольно быстро повреждаются).

Кусачки: а) обычные; b) косметические

Прочие принадлежности для пайки:

Флюс – упрощает пайку за счет удаления примесей с паяемой поверхности, облегчает плавление, увеличивает текучесть олова. Флюс, в отличие от канифоли, не оставляет коричневых следов, но остатки флюса необходимо удалить (например, ацетоном), поскольку они могут вызвать коррозию.

Флюс паяльный

Пинцет – облегчает удержание небольшого припаиваемого элемента, так как если держать рукой, то можно обжечься.

Пинцет

Очиститель – для очистки горячего кончика паяльника от остатков олова и других загрязнений.

Очиститель жала

Далее представлены фото различных видов универсальной монтажной платы – односторонней и двусторонней:

Универсальные платы: а) односторонние – точки пайки только с одной стороны; b) двусторонние – точки пайки с двух сторон

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер. С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ. Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода. Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C. Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

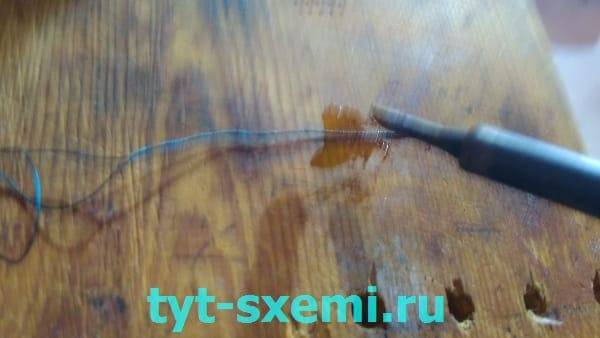

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки. Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает.

Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

  1. Выполняется стандартная подготовка контактов.
  2. Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
  3. Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность.

В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В общем когда-то столкнулся с такой проблемой — надо было запаять провода, а паяльника не было под рукой, в общем что-то получилось)))Решил повторить и описать, мало ли кому пригодится))))Провод использовал для заземления с сечением в 1,5 квадрата.Для пайки нам необходимо будет набор из :— Фольга— Канифоль— Припой— Зажигалка

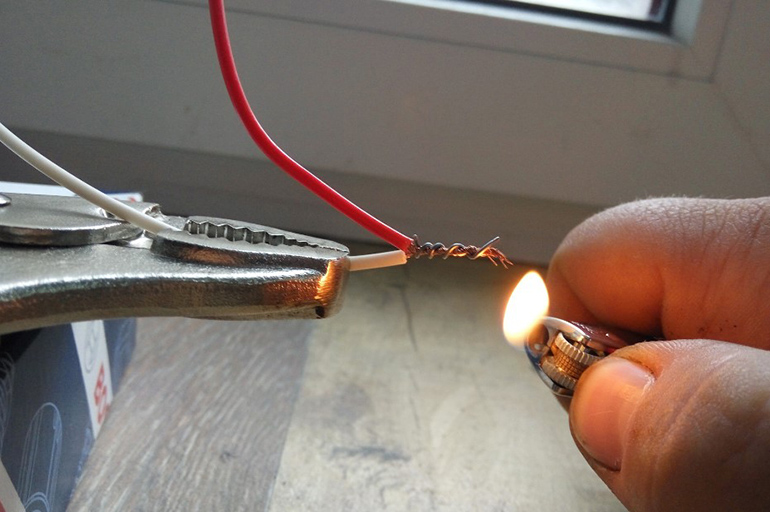

Далее зачищаем провода зажигалкой, конечно можно ножом, но если совсем под рукой ничего нет?)

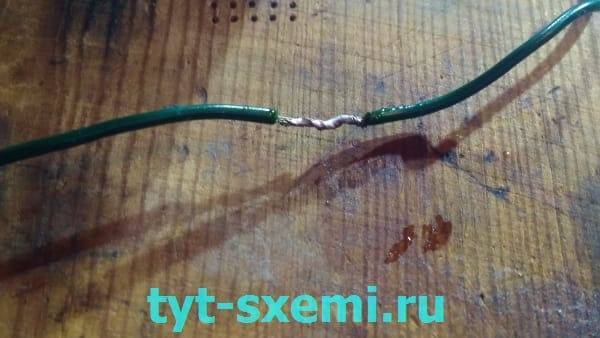

Получаем два зачищенных конца провода

Место соединения добавляем припой (он у меня был в виде проволочки небольшой)

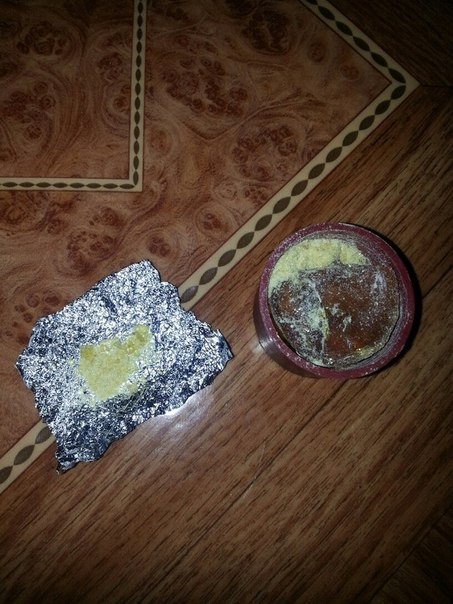

После чего берем фольгу и канифоль, на фольгу насыпаем чуть канифоли

И эту фольгу вместе с канифолью ложем и закрепляем на месте, которое надо спаять)

и дальше греем зажигалкой это место

не удобно было чуть, посему мне пришлось потом еще раз сделать эту процедуру, но это не так важно))))

Чуть даль остыть этой штуке

Снимаем фольгу и получаем…

Остается добавить изоленты и все)))

Если кто-то узнал что-то новое или просто прочитал что-то интересное-буду только рад)))

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

  • Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
  • Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
  • Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Починка наушников

Далеко не все в наши дни имеют дома паяльник, чего не скажешь о наушниках, а последние имеют свойство часто выходить из строя. Для того чтобы поправить положение, понадобится работающий разъем от других наушников с проводом или AUX-кабель, а также обыкновенные зажигалка, нож и скотч. Как починить наушники без паяльника:

  1. Сперва перерезать кабель AUX примерно в пяти сантиметрах от его начала.
  2. Снять оплетку.
  3. Счистить капрон и лак, которыми покрыты провода.
  4. Перерезать провод наушников примерно в трех сантиметрах от начала (можно и выше), так как провода в наушниках ломаются ненамного выше места соединения.
  5. Скрутить вместе три провода AUX с проводами наушников.
  6. Произвести изоляцию каждой скрутки отдельно. В этом поможет скотч.
  7. Перемотать скотчем все скрутки вместе в несколько слоев.
