Как правильно пользоваться строительным гидроуровнем

Лазерный уровень – инструмент нового поколения

С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии

Лазерный уровень – небольшой аппарат (к нему в комплект обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

Лазерный уровень излучает лазерный луч в нескольких проекциях

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

• небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
• несколько 5-ти кубовых разовых шприцев;
• острый нож;
• бутылка воды;
• жидкое мыло;
• гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу. Приготовив все материалы и инструмент, приступаем к изготовлению уровня

Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Читать также: Для чего применяются устройства защитного отключения

Преимущества гидроуровня

Выравнивание пола: как правильно замерить кривизну и самостоятельно устранить ее

Существует множество способов и инструментов, предназначенных для определения горизонтального уровня поверхности. Могут использоваться различные отвесы, шнурки, самодельные или же промышленные уровне. Каждый из таких способов имеет свои преимущества и отличается точностью измерения.

Сегодня в продаже можно найти высококачественные строительные и лазерные уровни, которые обеспечивают горизонтальность с точностью до миллиметра.

Следует помнить о том, что правильный выбор используемого инструмента станет гарантией качества выполненных работ, и в последующем не потребуется вновь проводить трудоемкую и дорогостоящую процедуру по выравниванию пола.

Строительные и лазерные уровни выпускаются сегодня различными производителями. Большой популярностью пользуется продукция от немецких компаний DeWalt и Bosch, которая отличается качеством исполнения и точностью измерений. Также в продаже можно найти разнообразные строительные уровни от других производителей. Поговорим поподробнее о том, какие уровни следует выбирать для подобной работы.

• Возможность монтажа уровня на стену. Наличие такой опции будет востребовано у профессиональных специалистов, которые измеряют не только горизонталь, но и вертикальность стен. Поэтому если вы подыскиваете себе недорогой инструмент, то можно отказаться от наличия такой дорогой опции в устройстве.
• Стоимость. Цена таких уровней может существенно различаться. В продаже можно найти как простейшие модели, так и профессиональные лазерные уровни, которые имеют многочисленные дополнительные функции. Перед покупкой вам следует определить оправданы ли будут такие затраты или же можно приобрести недорогую начальную модель, которая и позволит вам качественно выполнить такие ремонтные работы. Если вам необходимо просто выровнять пол в вашем доме, то приобретать дорогой лазерный профессиональный уровень для такой работы будет экономически неоправданно.
• Простота конструкции. Имеющиеся в продаже лазерные и строительные водяные уровни отличаются простотой конструкции, поэтому с легкостью использовать их сможет обычный домовладелец, который не обладает соответствующими навыками и знаниями в области строительства.
• Наличие функции самонивилирования. Такие функции имеются у лазерных уровней, что позволяет обеспечить максимально возможную точность выполненных измерений. Инструмент создаёт небольшой оптический крест, что позволяет такому прибору самостоятельно определять нужные точки по вертикали и горизонтали.
• Источник питания. Отдельные модели лазерных нивелиров питаются от батареи или аккумулятора. Профессиональные модели имеют возможность их присоединения к электросети, что несколько упрощает их использование.

Подготовка к использованию

Хотя в работе гидроуровень очень прост, но все же требует к себе аккуратности и внимания. Перед началом работы надо провести некоторую подготовку, а именно: пропустить через трубку мыльный раствор, чтобы избавиться от маслянистой жидкости внутри, наличие которой может искажать показатели. Потом наполнить систему водой. Жидкость можно окрасить каким-либо пищевым красителем или марганцовкой для лучшего результата измерений. Как вариант используют кипяченую или дистиллированную воду. Для работы при отрицательных температурах использовать незамерзающую жидкость.

Наливать воду прямиком из крана не рекомендуется, потому что там может быть много пузырьков воздуха. Существует два способа наполнения шланга:

1. Набрать воду в ведро и поставить его на возвышенность (оптимально 2 метра). На дно ведра положить один конец уровня, а через второй потянуть воду, чтобы она свободно потекла.
2. Один конец с колбой опустить как можно ниже к земле, а в отверстие второго вставить воронку и равномерно из ковша влить в систему воду.

После этого следует проверить трубки на наличие воздуха. Для этого складываем трубку пополам концами вверх, прижать их друг к другу, легонько постучать по трубкам — пузырьки воздуха после такого воздействия поднимутся вверх и выйдут потихоньку своим путем.

https://youtube.com/watch?v=BiaiMJmWPu4

Ватерпас – простота и надежность инструмента ↑

Когда гидроуровень ВРЁТ?!

1) Гидроуровень врёт, когда в трубке с жидкостью (например, водой) есть воздушные пузыри.

Чтобы выгнать воздушный пузырь из шланга, нужно просто заново закачать в него воду (далее расскажу, как закачать), которая вытеснит и пузыри и часть воды, либо есть более трудоёмкий процесс, при котором колбы открыты и методом простукивания и изменения уровня высоты поднятия шланга, пузыри будут лениво всплывать на окончаниях шланга и удаляться через колбы.

2) Гидроуровень врёт, когда во время работы с ним, шланг с жидкостью не даёт жидкости по нему свободно перемещаться. То бишь, если шланг переломан или передавлен.

Для чего он нужен

Как устроен?

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

• маленькая цена за промышленный образец и возможность изготовить его своими силами;
• простота в проведении разметки;
• возможность работать в самых трудных для доступа местах;
• работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
• обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
• достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

• для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
• часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
• при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
• при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
• устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
• показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем

Как «настроить» гидроуровень своими руками: важные моменты

Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно

Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.

1. Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
2. Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.

В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.

Автор статьи Александр Куликов

Принцип работы гидроуровня

Строительный гидроуровень имеет сложную конструкцию, для работы с ним потребуется два человека. Первая колба удерживается на определенном уровне вблизи первого объекта. Карандашом выполняется отметка на поверхности. Показатель фиксируется устройством, которое оставляют в неподвижном состоянии.

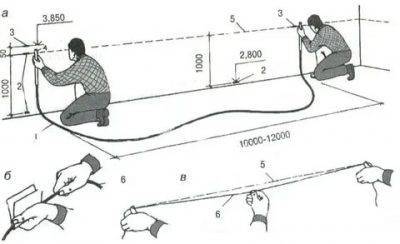

Второй человек перемещает другую колбу к следующей точке. При этом трубка не должна перегибаться. Водяной уровень регулируется до нужной отметки. Если уровни совместились, измеряемые участки находятся в горизонтальном положении относительно друг друга.

Для проведения замеров с помощью гидроуровня необходимо два человека

Карандашом делают отметку. Найденные точки считаются опорными. Их соединяют в прямую линейкой. Проводят перпендикулярные прямые на нужную величину, используя линейку с рулеткой. Метки соединяют. Если инструментом пользуется один человек, предварительно выполняется крепление к любой колбе. Затем фиксируется эта часть уровня к нужному месту винтами или скотчем.

К строительным гидроуровням относят модель Зубр. Её применяют для выполнения разметок. Устройство представлено в виде полимерной трубки, длина которой находится в пределах 5-25 метров, и 2 колб.

Подготовка гидроуровня к работе

Для того, чтобы показания было лучше видно, заливайте в сосуд окрашенную жидкость

Перед тем, как пользоваться гидроуровнем, в него необходимо набрать жидкость. Чаще всего ей является вода, только для четкости измерений ее подкрашивают.

Казалось бы, водяной уровень – довольно простое устройство, но при некоторых недочетах, допущенных в момент подготовки прибора к эксплуатации, все измерения в дальнейшем могут иметь большую погрешность.

Примером такого случая являются пузыри воздуха в пластиковой трубе. Чтобы предотвратить их появление, следует воду (заранее подкрашенную) набирать из емкости, расположенной на высоте (опустив туда трубку уровня). Соответственно 2 колба должна находиться, как можно ближе к поверхности земли.

Как только вы заметите, что в пластиковой трубке предостаточное количество воды, следует один конец вынуть из емкости, расположенной на высоте, и зажать пальцами, чтобы воздух туда не попадал. Только после этого можно подсоединять колбу.

Для проверки правильностей показания устройства 2 колбы необходимо сопоставить вместе на одном уровне, они должны показывать одинаковое значение на шкале. Если вся процедура проведена успешно, то дальнейшая эксплуатация водяного уровня должна быть беспроблемной.

Вместе с тем, многие строители настоятельно рекомендуют покупать водяные уровни с крепежными зажимами или резинками. О секретах работы с девайсом смотрите в этом видео:

Узнав, как правильно пользоваться гидроуровнем и подготавливать его к эксплуатации, можно смело приступать к различным строительным работам. Водяной уровень вам послужит надежным помощником во всех начинаниях и не подведет вас никогда, так как это достаточно простой и надежный измерительный прибор.

Одним из самых первых измерительных инструментов, которым начали пользоваться строители и каменщики, является гидроуровень. Это простейший и примитивный прибор, предназначенный для выявления уровня горизонтальной поверхности, располагающейся на соответствующем расстоянии. Этот измеритель хотя и имеет простую конструкцию, работающую по принципу уравновешивания, но часто у новичков возникают сложности с его применением. В материале описано, как пользоваться гидроуровнем разными способами, а также принцип работы и особенности самостоятельного изготовления инструмента.

Пошаговая инструкция проведения разметки

Разметка фундамента

Вынос осей и границ дома на местность выполняется с помощью деревянных стоек и перекладин, шнура, рулетки и гидроуровня. В некоторых случаях вместо гидроуровня пользуются глазомером, но это крайне неточный способ.

Поперечные перекладины обноски должны располагаться на одной высоте по вертикали. Отбить все отметки можно гидроуровнем. Для этого действия выполняют в следующем порядке:

1. Прибивают первую перекладину (рейку) на нужной высоте.
2. Закрепляют на ней один конец измерительного прибора.
3. Перед тем как прибить второй элемент обноски, проверяют его расположение по вертикали, обычным строительным уровнем. Чтобы выставить верную отметку второй конец трубки крепят к монтируемой перекладине.
4. Необходимо вывести расположение воды в сообщающихся сосудах на один уровень, за базовый уровень можно принять верхний край первой рейки, вторую рейку располагают так чтобы её верхний край совпадал с уровнем воды. Нужно добиться такого положения при котором уровень воды совпадет с верхним краем обоих реек.
5. После этого вторую рейку прибивают к стойкам обноски гвоздями или прикручивают саморезами. Переходят к следующему элементу.

Опалубка. Заливка. Кладка стен

Ровное основание дома обеспечивается установкой опалубки, для чего изначально вбиваются вертикально колышки для щитов. Верхняя доска щита – начало работы.

Она прибивается на нужной отметке, для проверки остальных потребуется гидроуровень.

• Верхний край заливки отмечается на внутренней части опалубки.
• Ровность обеспечивается копированием ноля на все углы.
• С отметкой на опалубке совмещаются с расположением в одной трубке жидкости, перенося второй конец в необходимое место.
• Здесь делается засечка на уровне воды. Чтобы повысить контроль, стоит по длине линии соответствующие отметки.

Определение под кладку наиболее высокого угла опоры необходимо для того, чтобы возвести ограждающие конструкции. При этом, можно воспользоваться измерениями, сделанными заранее, выбрав из них максимально высокую точку.

Недостатки и преимущества строительного гидроуровня

Уровень водяной считается простейшим прибором, который практически незаменим при капитальном ремонте квартиры или дома.

Гидроуровень обладает рядом преимуществ, таких как:

1. Низкая стоимость готового инструмента гидроуровня;
2. Легкость в применении;
3. За счет гибкости шланга работа в труднодоступных местах. Удобность использования в абсолютно разных углах зданий, где может отсутствовать прямая видимость необходимого объекта;
4. Идеальное выравнивание предметов, которые располагаются друг от друга на большом расстоянии;
5. Возможность работы за границами помещения;
6. Инструмент не требователен в хранении и применении. Его можно уронить, или наступить на него, это ни как не повлияет на точность его работы.

Также строительный гидроуровень обладает своими недостатками, такими как:

1. Необходимость работы в паре, при работе с лазерным уровнем, справляется один;
2. Сложная заправка водой длинных шлангов;
3. Работа только при температуре выше нуля;
4. Регулярная замена жидкости;
5. Полная изоляция инструмента на два метра от любых горячих и отопительных элементов;
6. Осуществление работы исключительно в горизонтальной плоскости, для того чтобы выровнять вертикальные поверхности он не подойдет.

Как пользоваться гидроуровнем — обучаемся применению разными способами

Строительный гидроуровень, как и любой другой измерительный инструмент, перед применением нуждается в подготовке. Эта подготовка включает в себя заправку прибора жидкостью. Заливаемая жидкость в виде обычной воды предварительно окрашивается в яркий цвет, что повышает точность измерений. Окрашивание воды в яркие цвета не является обязательным условием, но это положительно влияет на точность измерений.

Это интересно!Если прибор не новый, то перед его эксплуатацией нужно промыть мыльным раствором шланг. Это повысит точность проведения измерительных работ.

При заливании воды внутрь прибора нужно смотреть, чтобы в шланге не образовывались пузырьки воздуха. Их присутствие недопустимо, так как это приведет к получению неточных данных. Заливать воду нужно до момента, пока вся трубка не заполнится водой, и при этом будут отсутствовать воздушные пузырьки. Как правильно заливать жидкость в прибор, показано на схеме ниже.

После того, как прибор будет заполнен водой, можно приступать к его калиброванию. Калибровка нужна для того, чтобы получить точные результаты. Процедура представляет собой совмещение двух колб друг с другом, и доливание воды до совмещения на одинаковом значении.

Этим значением является нулевая отметка, но вовсе не обязательно заполнять колбы водой до совмещения жидкости на нулевом показателе. Для этого подойдет любое значение, которое нужно обязательно запомнить. В этом и заключается весь процесс калибрования гидроуровня. Когда прибор готов к применению, рассмотрим первый вариант его использования:

Подносим первый резервуар к поверхности, и совмещаем уровень воды на нулевом значении с предварительно нанесенной отметкой на стене. Эта отметка устанавливается в зависимости от выбранной высоты монтажа потолка или уровня заливки бетона
Один человек после совмещения резервуара на нулевом значении с отметкой на стене должен удерживать ее в неподвижном состоянии
Второй человек перемещается на другую поверхность, где необходимо выровнять плоскость. Эта отметка будет соответствовать по высоте с той, которая предварительно выбрана на первой стенке

Для этого прикладывается колба к стенке, и перемещается до момента, пока вода в колбе не установится на нулевом значении
При перемещении важно контролировать, чтобы трубка не изгибалась, что очень часто случается, если используется прибор с длинным шлангом
После этого делается отметка на стенке маркером или мелом, и получаем две точки, расположенные в одной плоскости. После этого нужно провести прямые линии по периметру, и соединить их

https://youtube.com/watch?v=z65h1KYdKrk%3F

Как видно, пользоваться этим прибором вовсе не трудно. Если обе колбы заполнены до отметки, которая не соответствует нулевому значению, то замеры проводятся по аналогичному методу. Это второй способ, как пользоваться гидроуровнем:

1. Запоминаем значение, на котором уравновесилось значение жидкости в обоих резервуарах (например, +3) при калибровании
2. Подносим первый резервуар к поверхности, и совмещаем с предварительно поставленной отметкой на стене колбу на том значении, которое было зафиксировано при калибровке (т.е. +3)
3. Один человек держит первый резервуар, а второй перемещается к другому объекту, и прикладывает колбу к стенке, и добивается, пока жидкость в колбе не достигнет отметки +3
4. После этого ставится пометка на стенке

Принцип измерения по второму способу полностью аналогичен первому, за одним небольшим исключением — необходимо запомнить значение уровня жидкости при калибровке. Именно от этого значения зависит точность результатов.

Это интересно!Если задаетесь вопросом, как пользоваться гидроуровнем одному человеку, то здесь все достаточно просто. Для этого следует воспользоваться скотчем или гвоздем. С их помощью фиксируется первая колба после совмещения с предварительно-поставленной отметкой на стене. Зафиксированная колба остается на месте, и мастеру необходимо переместить на другую поверхность, где и осуществляется нанесение второй отметки.

Преимущества водяного уровня

Для этого используются строительные уровни. Они бывают таких видов:

• лазерный;
• трубный;
• пузырьковый ;
• водный.

Самым простым в эксплуатации и самым бюджетным является водный уровень. Он же гидроуровень, он же ватерпас.

Этот инструмент является самым надежным и простым в эксплуатации, притом что дает самые точные и стабильные результаты. Он позволяет даже выравнивать объекты, которые находятся на больших расстояниях, в разных комнатах или вообще за углом. Стоит такой прибор недорого, а показания дает очень точные и стабильные. К тому же сделать его самостоятельно очень просто.

https://youtube.com/watch?v=-vp1-f-hBus

О принципе работы прибора и где он применяется

Что такое гидроуровень и для чего он нужен?

Гидроуровень поможет установить отклонение от горизонтали и вертикали

Создавая какую-либо постройку или производя строительные внутренние отделочные работы, необходимо, чтобы фундамент, пол, стены, потолочные перекрытия, дверные и оконные проемы располагались в одинаковых горизонтальных и вертикальных плоскостях.

Для этого применяют уровни – устройства, которые способны показывать отклонение от горизонтали и вертикали.

На сегодняшний день существует 3 вида уровней, которые широко применяются при организации строительных работ, это:

• капельный уровень;
• гидроуровень;
• лазерный уровень.

Лазерный уровень работает от батареи

Лазерный уровень является современным измерительным устройством, которым удобно пользуются строители в любом помещении и на улице.

Данный прибор является электронным изделием, работающим от аккумуляторной батареи, и имеет достаточно большую цену. Не каждый хозяин дома и даже строитель может себе позволить его приобретение.

Обычный капельный уровень – это незаменимое устройство при применении строительных работ, но оно теряет свою эффективность, когда необходимо делать замеры на конструкциях, находящихся на расстоянии друг от друга более 2 м.

Данное устройство недорогое и дает достаточно точные показания

Водяной уровень – это достаточно простой инструмент, который имеет небольшую цену и способен выдавать достаточно точные значения. Многие профессионалы справедливо считают, что данное устройство при выполнении частных строительных работ незаменимо.

Это будет иметь большое значение при организации систем канализации и водоснабжения, а также ухода сточных вод.

Гидроуровень — что он из себя представляет

Замеры удобнее делать вдвоем

Для наружных строительных работ, связанных с возведением строений, целесообразно выбирать длинные шланги 10-20 м длиной, чтобы была возможность провести замеры по диагоналям фундамента или дома в целом.

Наглядный пример использования гидроуровня, изготовленного своими руками, вы можете увидеть на схеме.
