Как правильно пользоваться лазерным уровнем

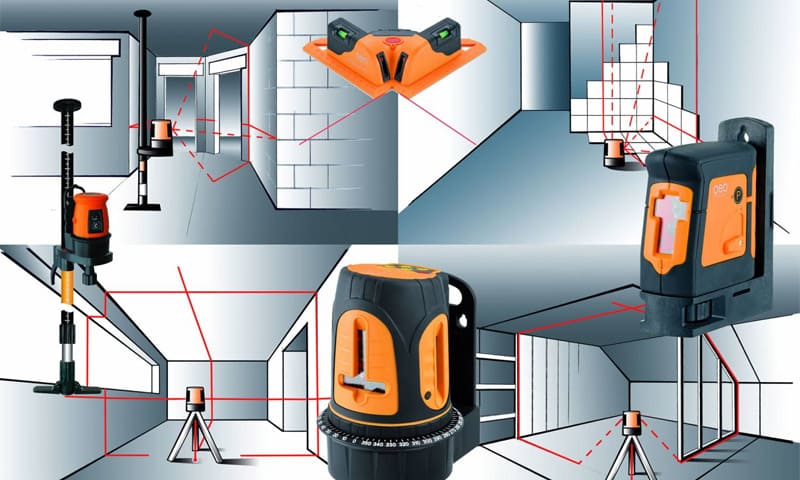

Устройство, предназначение и классификация лазерных строительных уровней

По принципу действия строительные лазерные нивелиры делятся на несколько классов.

Точечные, которые проецируют в пространство прямой луч, отображающий точку на любом пересекаемом препятствии.
Позиционные, в основе работы которых лежит использование преломления светового потока в оптических призмах. Исходящий луч создаёт ровную линию, точно ориентированную в пространстве.
Ротационные, очерчивающие плоскость при помощи вращающегося вокруг оси луча.

Лазерные уровни также различают по виду выравнивания, количеству проецируемых плоскостей и по типу излучателей. Типом выравнивания называют способ выставления инструмента в рабочее положение.

Ручной тип подразумевает настройку прибора самим пользователем. Для этого на корпусе расположены один или два пузырьковых уровня. Приведение нивелира в горизонтальное положение осуществляется винтовыми верньерами.
Электронное выравнивание происходит на основе анализа информации, поступающей от пузырьковых гидравлических датчиков. Изменение положения прибора в пространстве осуществляется серводвигателями, расположенными на «ногах» прибора. При подготовке к работе электронный лазерный нивелир способен самостоятельно компенсировать погрешность в отклонении опорной поверхности от горизонта до 15%.
Маятниковое выравнивание самостоятельно компенсирует 5% отклонение от горизонта. Уровни такого типа содержат в себе механическую систему, которую стабилизирует постоянный магнит. Внутри маятника смонтирован оптический прибор, состоящий из светодиодов, преломляющих призм и фокусирующих линз. Выравнивание происходит под действием собственного веса маятника.
Комбинированные приборы сочетают в себе несколько описанных выше способов выравнивания одновременно, например, электронное выравнивание горизонта плюс мануальное вертикальное выравнивание.

По типу излучения строительные лазерные нивелиры можно разделить на две категории.

Приборы с красным лучом, имеющим длину волны 635 нм. Это самый распространённый тип лазерных уровней, который преимущественно применяется внутри помещений. В зависимости от модели дальность действия устройства может колебаться от 10 до 500 м.
Уровни с зелёным лучом, длина волны которых 532 нм. Это более мощный и дальнобойный вид излучения (до 1000 м), который лучше воспринимается человеческим глазом.

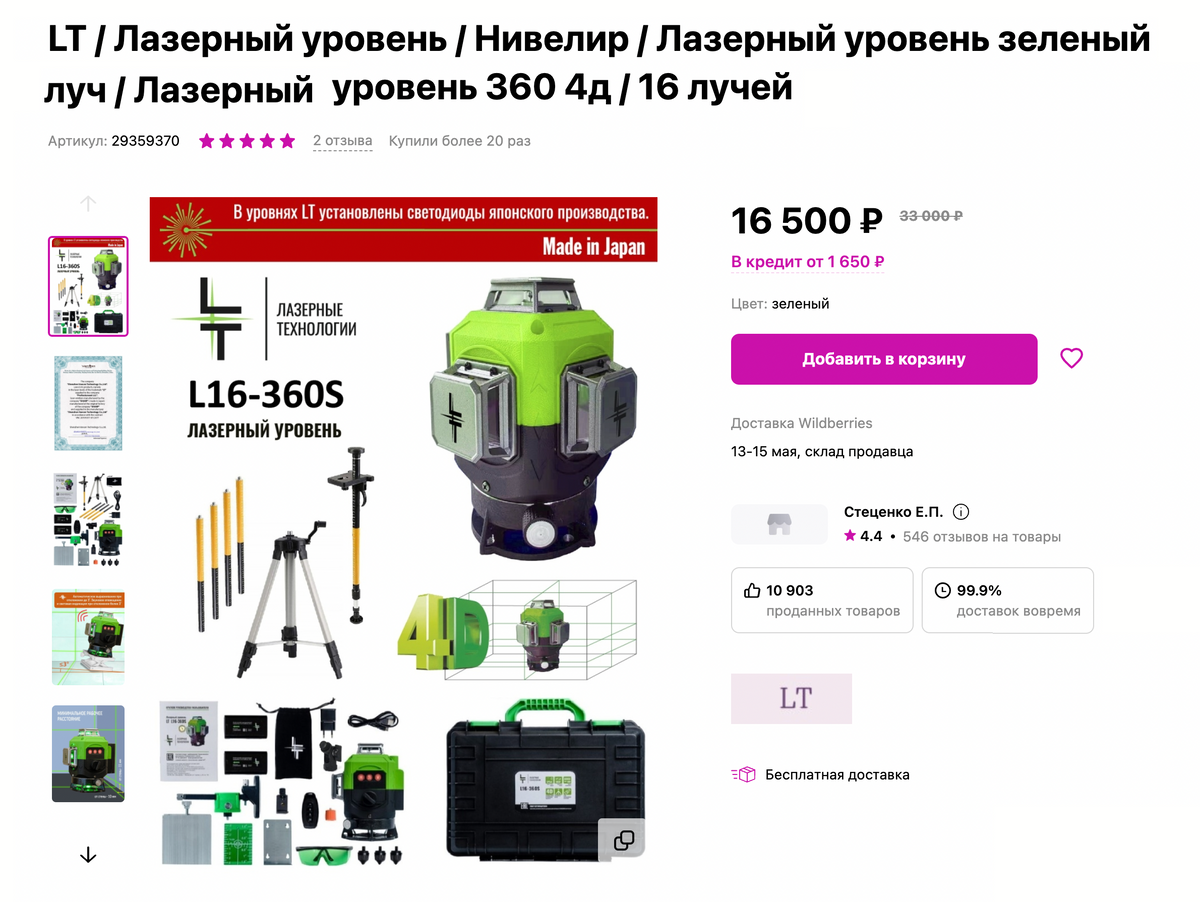

Разметить земельный участок в дождь, построить фундамент для домаLТ 16-360S

Цена: 16 500 Р.

Комплектация: штатив, пульт управления, мишень, зарядное устройство, подставка с подъемным механизмом, магнитный держатель.

Количество лучей: 16.

Дальность построения: до 50 метров.

Питание: от аккумулятора.

Этот профессиональный уровень выстраивает четыре плоскости на 360 градусов. Управление — с помощью сенсорных кнопок на корпусе или пульта. Есть регулировка яркости лучей.

Прибор можно поставить на неровную поверхность, например, чтобы разметить место для теплицы на участке.

Степень защиты устройства — IP56, то есть этот уровень не боится попадания пыли и влаги, можно работать в дождь.

Кронштейн позволяет закрепить прибор под наклоном, чтобы получить косые линии. Это нужно, например, при укладке рисунка из керамической плитки.

У этого уровня богатая комплектация, при покупке производитель дает сразу все, что только может потребоваться

Установка лазерного уровня в рабочее положение

Если установить уровень неправильно, показания будут неверными, а значит работу будет невозможно выполнить качественно. Есть список условий, которые нужно выполнить для правильной работы устройства:

Нужно обеспечить, чтобы между уровнем и местом, куда наводится луч, не было предметов, которые могут прервать линию.
Уровень желательно установить по возможности ближе к нужному объекту, так как в таком случае погрешность будет меньше. Максимальное расстояние, при котором можно делать измерения, указано в инструкции, и превышать его не стоит.
Устанавливаться лазерный уровень должен либо на ровной поверхности, либо на штативе. При замерах прибор должен быть полностью неподвижен.
Прежде чем начать измерения, необходимо выровнять уровень относительно горизонта. Есть модели с пузырьковыми выравнивателями, а есть самовыравнивающиеся. В первом случае нужно подвести пузырек к центру колбы. Во втором случае у лазерных уровней срабатывает звуковой сигнал, который работает, пока прибор не выровнен. При выравнивании он пропадает. Соответсвенно установить нужно так, чтобы звукового сигнала не было.
Если на месте проведения измерений есть еще люди, то необходимо поставить их в известность, что вы собираетесь работать лазерным уровнем. Это делается для того, чтобы избежать попадания лазерного луча в глаза.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

построение горизонтальных линий;
проецирование вертикальных линий;
режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Важно! Во время работы не допускаются колебания прибора, при сдвиге результаты будут искажёнными.

Для установки лазерного уровня используют:

ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

При перемещении прибора регулировка всегда производится заново!

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Принцип работы лазерного уровня (нивелира)

Принцип действия лазерного уровня заключается в работе светодиодного элемента внутри прибора. При использовании агрегат испускает излучение, которое проходит через призму и преобразуется в видимую линию на плоскости:

Большинство уровней оснащены двумя источника света. Лучи от них могут пересекаться крест-накрест под углом 90°.
Более дорогие модели имеют три светодиода и более и способны проецировать соответствующее количество линий.
Существуют позиционные уровни с отвесами, позволяющие направлять луч на потолок и пол одновременно.

Особый интерес представляют ротационные нивелиры — светодиоды в них закреплены на подвижном валу, вращающемся на 360°. Такие устройства позволяют наносить разметку по всей площади помещения.

Некоторые уровни проецируют только точки, но наиболее популярны в использовании модели линейного типа

Лазерный уровень для маяков

Одна из наиболее часто используемых мной операций с лазерным уровнем. Установка маяков обходится без ниток и правила. Выставлять маяки удобно на полу, стенах и не только.

Маяки для пола

Данный метод работает с предварительным выставлением саморезов под маяки. Впрочем, можно аналогично делать и при других способах выставления маяков.

Когда уже есть отметка уровня стяжки, уровень устанавливается в любое место, откуда можно захватить лучом все точки установки маяков. Нужно выставить уровень так, чтобы отметка уровня пола была немного ниже (5-10 см) горизонтального луча. Рулеткой замеряется точное расстояние от точки стяжки до луча, из полученного расстояния вычитается толщина маяка. При монтаже маяков без саморезов, сразу на раствор, толщина маячкового профиля не вычитается.

Теперь, ориентируясь по лазеру и рулетке, саморезы или маяки выставляются точно под полученный выше размер. Как показывает практика, такие манипуляции гораздо более эффективные, чем использование правила и пузырькового уровня.

Маяки для штукатурки

Операции по установке маяков для штукатурки аналогичны вышеописанным, с той лишь разницей, что работы производятся в вертикальной плоскости, соответственно с вертикальной линией уровня. Прибор выравнивают лучом на отмеченную на полу линию (хватит пары отметок), которая параллельна выставляемой плоскости. Ну а дальше все то же самое: находим разницу между выставляемой плоскостью и лучом, и оперируя этой разницей выставляем штукатурные маяки, или саморезы под них.

В отличие от пола, выставление маяков для штукатурки стен с помощью лазерного уровня значительно упрощается, в сравнение со стандартным методом (выставление рамки из ниток с двумя отвесами). Стоит отметить, что для получения качественно выставленных маяков, нужно использовать точный прибор и хорошую рулетку. Естественно, внимательность и аккуратность мастера никто не отменял.

Усвоив горизонтальное и вертикальное выставление маяков, вам не составит труда, аналогичными навыками выставить лаги для пола, профиля для облицовки гипсокартоном и многое, многое другое.

Лазерный уровень: как привести его в рабочее положение?

Настройка лазерного уровня является важным моментом, поскольку от этого во многом будет зависеть качество разметочных работ. Поэтому нельзя закрывать глаза на такие моменты, как месторасположение прибора и его правильную фиксацию. Для полноценной работы устройства необходимо соблюдать следующие указания:

На пути распространения лазерного потока не должно быть никаких преград и помех, в противном случае из-за эффекта преломления произойдёт прерывание проекционных линий.
Расстояние между лазерным уровнем и объектом должно быть оптимальным. Узнать, насколько далеко прибор может находиться от объекта, можно в инструкции. Чем меньше расстояние, тем ниже погрешность. Для уменьшения коэффициента погрешности следует располагать устройство как можно ближе. Увеличение допустимого максимума возможно при установке дополнительного приёмника лучей. К такой мере прибегают, когда объект находится вне радиуса действия уровня.
Работающий нивелир необходимо располагать на ровных поверхностях. Если нет штатива и специального держателя, то можно воспользоваться поверхностью стола. Главное в этом деле — надёжная фиксация. Только статичное положение устройства гарантирует качественную работу. Недопустимо сотрясение и перемещение прибора.
Перед началом работы лазерный уровень выравнивают по линии горизонта. Эта задача решаема при помощи вмонтированного в прибор пузырькового уровня. Более дорогие модели оснащены функцией автоматического выравнивания. Понять, что прибор расположен неровно можно по соответствующему звуковому сигналу, который означает присутствие незначительных перекосов. Прекращение сигнала говорит о стабилизации положения. Устройство не имеет искусственного интеллекта, поэтому может справиться лишь с незначительными отклонениями до 15 градусов, а большая погрешность должна корректироваться самостоятельно.
Находящиеся рядом люди должны быть оповещены о будущих работах с лазерным уровнем. Животные также должны быть изолированы с окружающей территории. Эта мера необходима, чтобы лазерный луч нечаянно не попал в глаза и не травмировал их.

Выравнивание вертикальной поверхности или применение нивелира при оштукатуривании стен

Если проводятся работы по оштукатуриванию стен, то чтобы достичь максимальной их ровности, понадобится воспользоваться лазерным уровнем. Для этого используется прибор, который располагается вдоль поверхности стены. Направляется луч лазера, который является ориентиром прямолинейной поверхности. Чтобы узнать наличие отклонений от нормы, понадобится линейка, которой производятся измерения.

Линейка располагается перпендикулярно спроецированному лучу, и по ее шкале выявляется уровень отклонения от нормы. В зависимости от отклонений, необходимо подобрать соответствующее количество штукатурной смеси для выравнивания. Как видно, проверить ровность стен в доме или квартире не трудно, если имеется в распоряжении хороший лазерный уровень. Ниже на фото показан принцип определения отклонений.

Построители плоскостей

Большинство задач, которые решаются при помощи нивелира, сводятся к построению отметок, находящихся на одной горизонтали или на вертикали. Этому применению лазерные построители плоскостей соответствуют в наибольшей мере. Приборы этого типа выдают два или три луча, развернутых в секторы, располагающиеся во взаимно перпендикулярных плоскостях.

У большинства таких устройств углы развертки колеблются от 60 до 120, но есть модели и с круговой разверткой, на 360 в каждой плоскости. Световые секторы рисуют на стенах, полу, потолке и других предметах вертикальные и горизонтальные линии, пересекающиеся под прямыми углами. Эти линии становятся базовой или рабочей разметкой, которая нужна для строительства, ремонта, установки мебели, монтажа техники или коммуникаций, для укладки плитки и т.д.

Начало работы

Не будем останавливаться на необходимости зарядить аккумулятор, вставить батареи, включить прибор или не забыть его дома.

Перед началом работы лазерный нивелир устанавливается на ровную устойчивую площадку, а лучше – на штатив или кронштейн, которые нередко входят в комплект прибора или предлагаются вместе с ним.

Большинство современных моделей способны самостоятельно ориентировать лазерную разметку по вертикали и горизонтали. Но только если наклон корпуса не слишком велик. Обычно диапазон самовыравнивания ограничен 4 в каждую сторону. Если наклон больше, лазер мигает и раздается звуковой сигнал. Это значит, что световые плоскости расположены неверно и прибор нужно выровнять по горизонту.

Выравнивать можно по пузырьковому ватерпасу, если он есть, или просто до прекращения сигнала. Некоторые модели снабжаются подставками-треногами, ножки которых имеют винтовые регуляторы. Если их нет, приходится использовать ручную настройку штатива или подручные средства. В любом случае начальная установка лазерного уровня в рабочее положение не должна вызвать существенных трудностей.

Использование световых линий

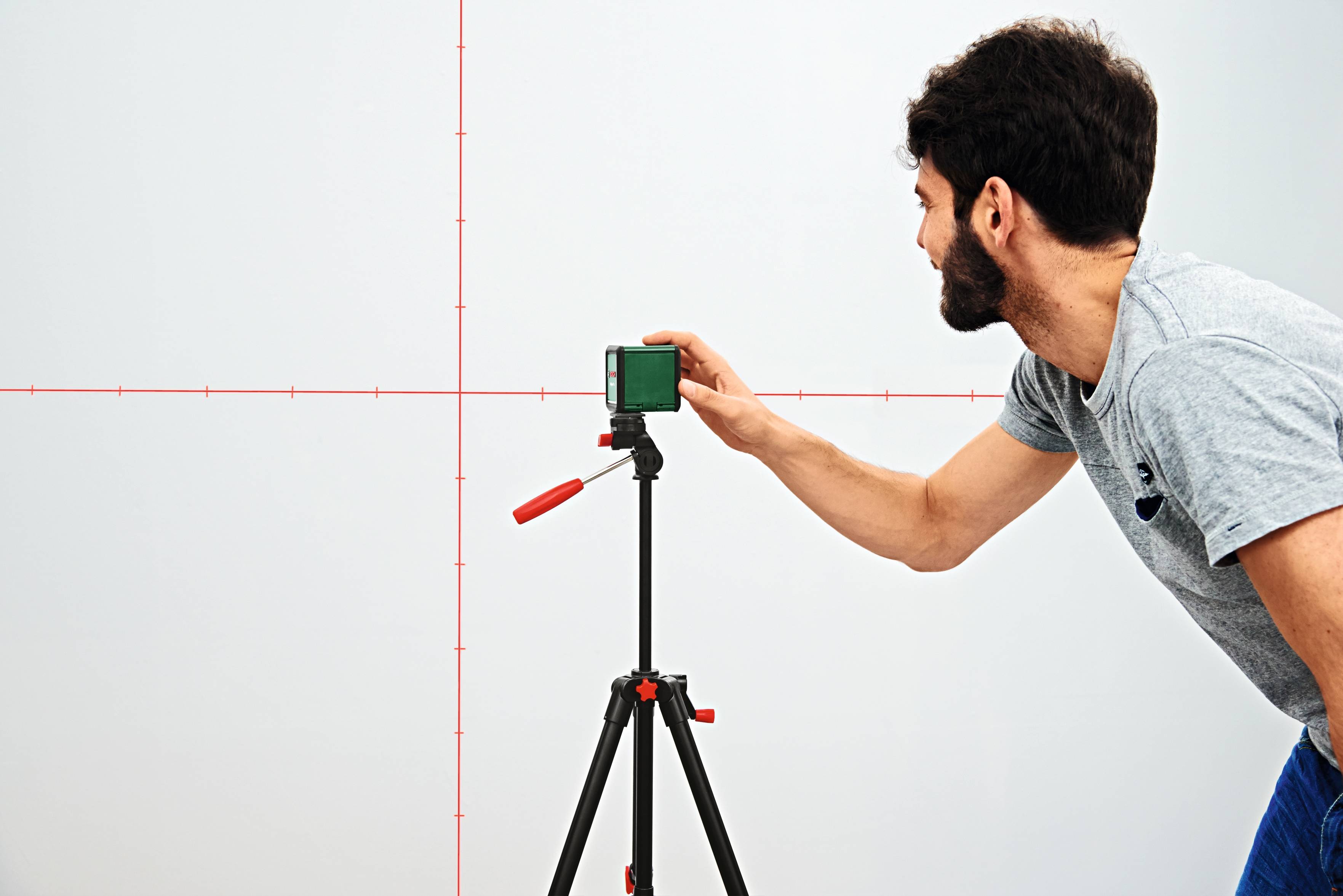

Лазерный крест, нарисованный нивелиром на стене или на потолке, можно использовать двумя способами – как опорные линии для построения рабочей разметки или непосредственно как рабочую разметку.

Первый способ лучше, если нет возможности использовать прибор постоянно или оперативно перемещать его в нужное положение. Он используется и в тех случаях, когда нужно сделать общую «глобальную» разметку с жесткой привязкой разных ее элементов друг к другу или к базовым объектам. В этом случае лазерные линии дублируются четко различимыми метками, которые используются как база для дальнейшей работы.

Второй способ удобен при укладке плитки или другой облицовки, для ориентирования и выравнивания мало связанных друг с другом деталей интерьера или элементов дизайна. Такой способ хорош, если нивелир можно легко установить в любое удобное положение и так же быстро переставить его при смене места работы. При «плавающей» разметке лазерный уровень постоянно в работе, поэтому нужно позаботиться о том, чтобы его батарея имела достаточный заряд.

Использование плоскостей

В строительстве и в строительном ремонте часто встречаются работы, связанные с формированием ровных поверхностей. Например:

оштукатуривание стен;
монтаж каркаса для перегородки или фальшстены;
наклеивание гипсокартона на стены;
укладка и выравнивание стяжки.

Для этих задач подходит плоская развертка лазера. В большинстве случаев нужную плоскость невозможно выстроить непосредственно по лучу. Но можно установить точечные маяки, на вершинах которых отобразится световая линия. Другой способ – использовать мерную рейку.

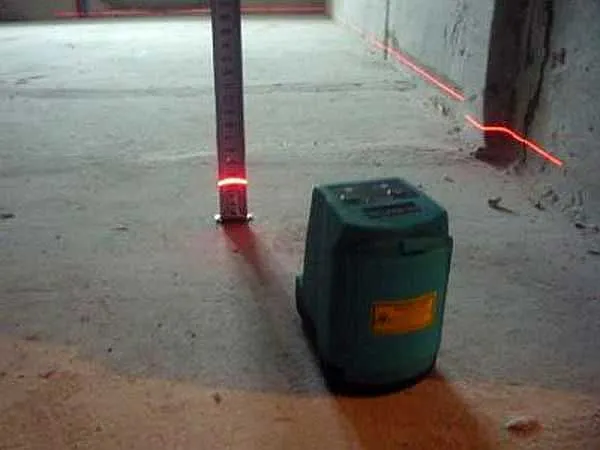

Пример использования мерной рейки при укладке стяжки.

Установить нивелир в такое положение, в котором он будет оставаться до конца работы.
Сделать мерную рейку подходящей длины, удобной для работы.
Поставить мерную рейку вертикально, нижним концом в положение проектной высоты стяжки.
Включить нивелир и сделать на рейке четкую отметку в месте попадания луча.
Проверять рейкой высоту стяжки: если метка выше световой линии – понизить стяжку в этом месте, если ниже – добавить смесь.

Наклонная разметка

Есть много работ, для которых нужна ортогональная разметка, но не вертикально-горизонтальная, а наклоненная под произвольным углом. Это случаи монтажа или отделки лестничных пролетов, диагональной укладки плитки, разметки или отделки вдоль мансардной крыши.

Для получения наклонного креста нужно всего лишь наклонить уровень на нужный угол. Перед этим нужно заблокировать (арретировать) систему автовыравнивания, чтобы жестко зафиксировать лазерные плоскости и отключить сигнализацию наклона. Линии обычно выравниваются по определенным объектам (лестнице) или по уже существующей разметке и дополняют ее.

Что собой представляет лазерный уровень

Для отметок лазером используют направленный луча света, который излучают диоды. Еще древние знали, что луч света распространяется прямолинейно в прозрачных средах. Таким образом, он является идеальной системой координат для разметки линий и их пересечений. Лазерный уровень бывает двух видов:

Настраивается и устанавливается прибор вручную. Для этих целей пользуются небольшим встроенным пузырьковым нивелиром. Это самый простой тип приборов данной линейки, но довольно эффективный и надежный.
Второй вид — приборы, которые самовыравниваются в плоскости.

Первый подходит для бытового пользования, отдельных видов строительных работ: выравнивания поверхности стен и пола.Виды лазерных уровней Он довольно прост в использовании. С его помощью производится установка гипсокартонных конструкций и перегородок, применяют для кладки плитки.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время работы с нивелиром обязательно нужно использовать защитные очки.

Лазерный уровень в комплекте с защитными очками

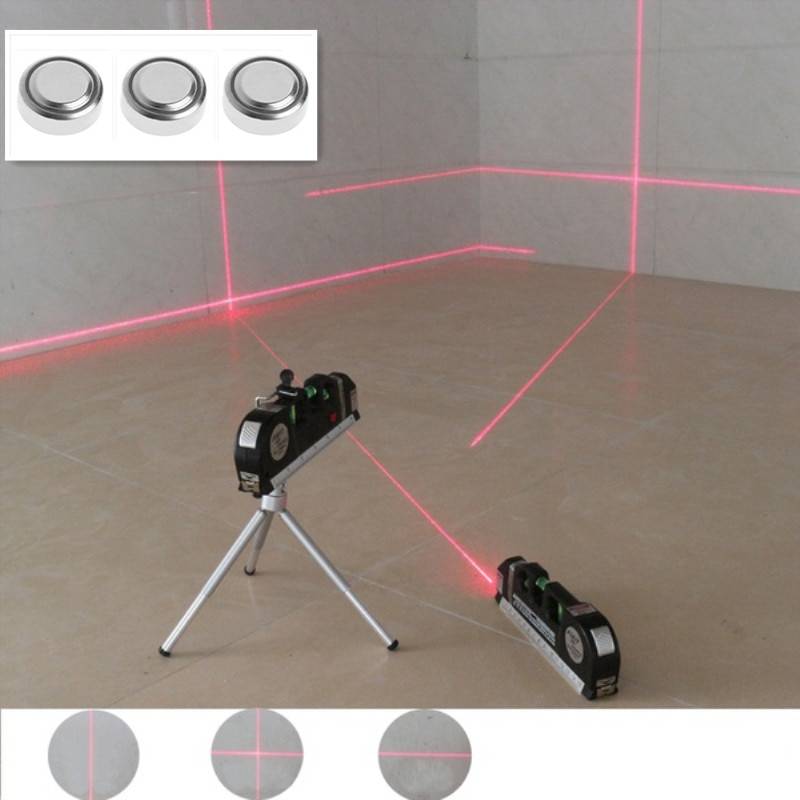

Устройство позволяет получать на стенах, полах и потолках линии:

по вертикали;
по горизонтали;
крестообразные;
сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр)

Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Как работать с нивелиром

Лазерный уровень имеет другой набор функций. В базовой версии есть возможность получать вертикальные и горизонтальные поверхности или чередовать их для получения пересечений. Некоторые модели имеют возможность получить зенит и точку ниже оборудования (вес, точка — зенит), в то время как другие имеют возможность построить два параллельных вертикальных уровня. Дополнительные функции полезны, но их наличие увеличивает затраты по мере усложнения системы. Некоторые производители добавляют штативы или платформы к стандартному оборудованию. Их можно прикрепить к стене с помощью винтов или магнитов.

Основные характеристики бытовых выравнивателей

Модели различаются по возможным углам наклона построенной плоскости к горизонтальной плоскости (угол сканирования). Они могут варьироваться от 110° до 360°. Те, которые предлагают полный уровень, наиболее просты в использовании, но они относятся к профессиональным моделям и стоят намного дороже. Идеальная ровность может быть достигнута при небольших уровнях освещения. Для этого поверните устройство вокруг своей оси.

Лазерные коллекторы полезны, когда устройство используется на открытом воздухе. Обычно он приобретается отдельно. При покупке следует проверить, совместима ли данная модель с вашим собственным лазером. Полезны специальные очки. Во-первых, они защищают глаза от случайного лазерного излучения, а во-вторых, позволяют видеть лучи более четко.

Используйте при работе на полу.

Лазерные уровни полезны при выравнивании полов. Расположенный примерно посередине комнаты, уровень регулируется по горизонтали. На стене нарисованы прямые линии, чтобы легче было найти.

Ровные поверхности показаны на стене

Лазерный луч также появляется на любом объекте, который вы поместите на его пути. Используя это свойство и линейку (рулетку), вы можете найти самую выдающуюся и самую «утопленную» точку на полу. Используя эти данные, вы определите минимальный уровень, на котором можно укладывать пол. Затем используйте найденную высоту для разметки стен и приступайте к установке маяков. Они также могут быть выровнены по лучу. Установив лазерный луч на нужную высоту, отрегулируйте заднюю часть маяка так, чтобы он равномерно освещал ее.

Используя ту же горизонтальную поверхность, можно также проверить, насколько равномерно бетон был распределен на цементном растворе. Луч будет виден в неровностях, а полости можно найти с помощью рейки.

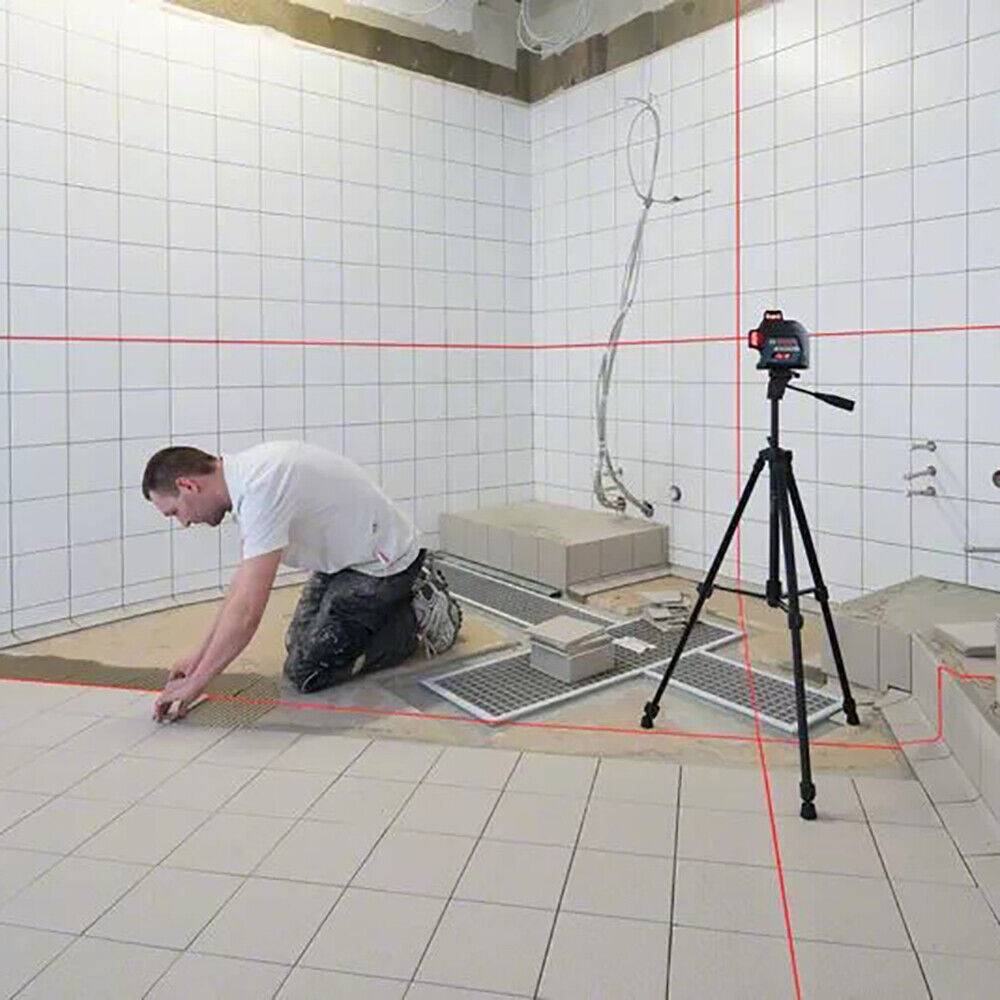

Как использовать лазерный уровень для укладки плитки на пол

При укладке плитки на пол можно также использовать лазерный уровень. Для этого необходимо взять точку пересечения балок в полу. Вы устанавливаете необходимый режим, выбираете направление, в котором собираетесь укладывать плитку, и, следуя линии, видимой на полу, выравниваете шов.

Лазерный уровень: разновидности

Лазерным уровнем называют направленный луч, способный наносить точку или линию на любую поверхность, по которой требуется провести выравнивание. Устройства такого типа разделяют на две категории: ротационные и призменные. Последние являют сбой недорогие приборы, простые в ежедневном использовании. Свет такие приборы получают от светодиодов. Он благодаря специальным призмам превращается в направленный луч. Такое устройство является достаточно надежным, поскольку лишено каких-либо сложных механизмов конструкции. По сути, там нечему ломаться. Как правило, в данных приборах устанавливают две призмы. Благодаря такому решению можно выровнять поверхности в горизонтальном и вертикальном положении. При этом использовать такой функционал можно вместе (в таком случае они образуют крест) и по отдельности. Дальность действия этого уровня является небольшой, она составляет не более 20 метров. Тем не менее, для выполнения строительных и ремонтных работ в квартире такой вариант вполне приемлемый.

Что называется ротационным лазерным нивелиром и что это значит

Если ранее для измерения применялась леска с грузиком на конце, то сегодня для измерения разности высот нескольких точек применяется специализированный прибор. Этот измеритель, который еще называют лазерный построителем плоскостей, применяется не только перед началом проведения строительных и ремонтных работ, но и после их окончания. Контроль качества проведенных работ удается выявить за считанные секунды и без необходимости ручных измерений.

Конструктивно инструмент представляет собой компактный прибор, который применяется совместно со стойкой — тренога. Для построения плоскостей в конструкции инструмента используется световой индикатор — лазерный луч. Перед тем, как узнать подробности принципа работы этого инструмента, надо отметить, что измерители плоскостей классифицируются на три типа:

Оптические — самые простые и первые уровни, которые появились. Их достоинство в доступной цене, но есть и недостаток — надо уметь пользоваться, так как измерения производятся вручную через систему линз
Электронные — устройства, которые отличаются от оптических наличием опции запоминания данных при проведении измерений
Лазерные — по сравнению с оптическими и электронными, где точность измерения зависит от человеческого фактора, лазерные отличаются высокой точность и надежностью, поэтому ротационные нивелиры пользуются особым спросом среди строителей разных направлений

К лазерным нивелирам относится ротационный уровень. Посредством применения лазерных уровней, можно выполнять построение плоскостей на расстояние до 100 метров, в то время как оптические и электронные позволяют измерить на отдаленности до 20 метров. Использование дополнительного оптического оборудования дает возможность измерять лазерным инструментом на отдаленности до 400 метров и даже до 1 км.

Это интересно! Ротационный — это значит вращающийся, посредством чего происходит построение плоскости.

Элементы управления лазерного уровня

Как правило, такие устройства оснащены тремя элементами управления: кнопкой включения, переключения режимов, а также рычагом для фиксации. Последний применяется для того чтобы зафиксировать уровень при выполнении разметки линий и углов, а также во время перемещения. Все лазерные уровни обладают автоматическим пределом нивелирования. Он составляет 5-10 градусов. Для того чтобы нивелир выставить предварительно, на его штативе имеется специальный пузырьковый уровень. Выполнить предварительное выравнивание можно используя специальные винты, расположенные на штативе.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Как пользоваться лазерным уровнем

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

горизонтально;
вертикально;
под наклоном.

Варианты расположения нивелира при работе

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

Укладка кафеля с помощью нивелира

Для чего нужен лазерный уровень

Видео о том, как правильно пользоваться лазерным уровнем, показывают, что больше всего применение прибора востребовано в строительстве.

При возведении зданий требуется за короткий отрезок времени выполнять объемные работы по нанесению разметки с высокой точностью. Но применяют прибор также и в домашнем ремонте. Он оказывается полезен:

при укладке фундамента и заливке бетонной стяжки;
при сборке и сварке металлоконструкций, установке стен и перегородок;
при монтаже облицовочных панелей, окон и дверей;
при составлении планировок в помещении;
при сборке и подвешивании мебели;
при поклейке обоев и укладке плитки;
при нанесении размерной разметки на стены и пол.

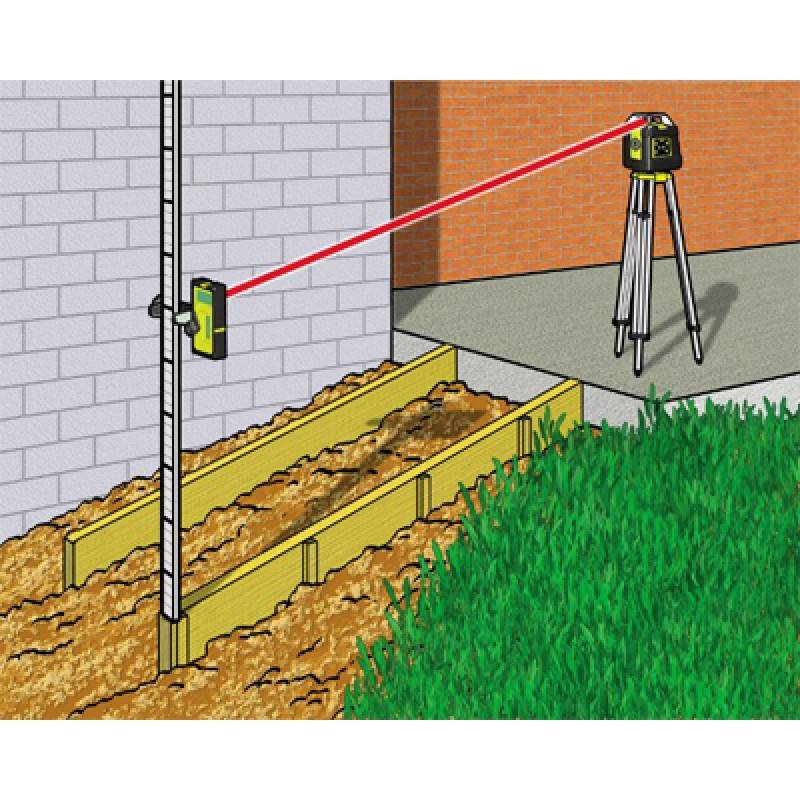

Работы на улице

Для уличных работ, при использовании лазерных приборов, всегда рассматривается одна проблема: на солнце луч не виден. Но производители лазеров давно обошли такое ограничение. Для улицы предлагаются такие варианты.

Приемники излучения, издающие звуковой сигнал или имеющие световую индикацию при попадании в них лазера. Такие приспособления работают на расстоянии до 150-300 м.
Специальные поляризационные очки, позволяющие увидеть лазерный уровень днем. Они рассчитываются на длину волны излучения. Поэтому для красного и зеленого лазера нужны разные оптические приборы.

Самая рутинная операция на улице, где крайне удобно использовать лазерный уровень — разметка фундамента. К этой части конструкции предъявляются строгие требования. Ее верхняя поверхность должна быть точно горизонтальной, а стенки в грунт обязаны уходить вертикально. Использование лазерного уровня позволяет выполнить разметку опалубки в течение считанных минут.

Проводятся земельные работы для начального выравнивания площадки.
Делается черновая разметка фундамента.
Лазерным прибором по грунту находится самая высокая точка.
Вбивается колышек.
По лучу лазера рулеткой (или используя дальномер в приборе), размечаются две стороны и диагональ фундамента.
Вбиваются остальные колышки.

Работа заканчивается тем, что по установленным колышкам отрывается котлован или ров для заливки фундамента. После этого сооружается опалубка. Ее верхняя граница для заливки снова определяется при помощи лазерного уровня.

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

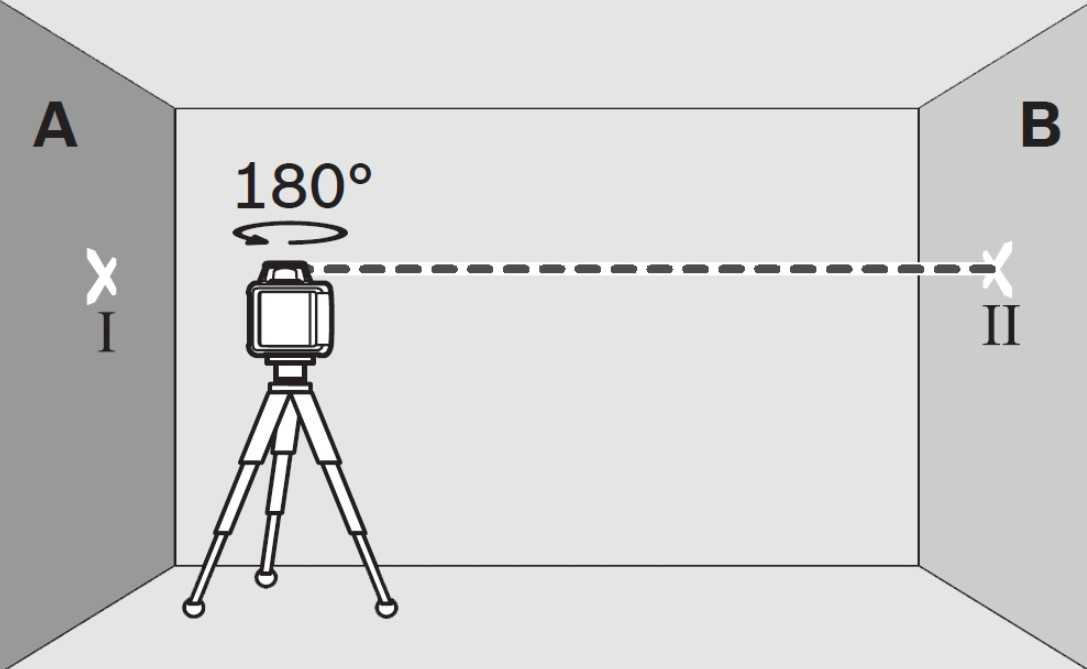

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
Развернуть прибор к противоположной стене и сделать отметку на ней.
Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
навести на тестовый объект правый край лазерного сектора, и сделать отметку;
повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

d – абсолютная погрешность, полученная при измерениях;
l – расстояние от дальномера (вершины сектора) до объекта;
ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Сопутствующие приспособления

Отрегулировать нивелир порой недостаточно для получения отличного результата измерений. С целью повышения качества работы при определении маяков задействуют специальные инструменты: рейка; мишень; приемник лазерного луча. Например, в некоторых ситуациях нужно перенести на поверхности стен идеально ровную линию рядом с проекцией лазерного луча. Для этой задачи подойдет рейка.

Мишень: пригодится такая штука, когда расстояние между нивелиром и объектом очень большое.

Мишень можно найти в комплекте большинства моделей нивелиров. По внешнему виду это приспособление напоминает аналог, используемый на стрельбищах. Его задействуют в случае, когда расстояние от уровня до поверхности стен слишком велико. Мишень повышает точность переноса проекции лазерной точки.

А вот приемник способствует удлинению луча почти вдвое. А дополнительно в условиях улицы такое приспособление обеспечит яркость лазерной проекции.

Как нужно пользоваться лазерным уровнем
