Замена пильного элемента бензопилы
Модели с пильным диском 35 см
Чем длиннее пильный диск, тем толще пила. Но все узлы в инструменте взаимосвязаны и адаптированы к определенной нагрузке.
Представляем цепную пилу Makita UC 3520A с поперечным расположением двигателя. Производители не рекомендуют использовать инструмент при резке более 15 см, но пользователи могут рисковать, некоторые видели 35 см.
При затягивании цепи вы должны слегка провисать снизу, около 1 см, проверять, потянув пальцами без усилий.
Пила хорошо сбалансирована, легко захватывается. Пила сырое и сухое дерево средней плотности. Цепь настраивается очень удобно, поворачивая ягненка, а затем щелчком. В течение часа работы расход масла должен составлять 200-300 мл. Небольшая утечка масла в нерабочем положении легко устраняется
Но вы должны обратить внимание, уровень масла виден в нижней трети, и вам нужно пополнить. Масло для цепей бензопил. Какое масло использовать для смазки цепи бензопилы? Бензопилы – пользующийся популярностью инструмент для таких, кому приходится заниматься бессчетными домашними делами без помощи других
Их употребляют для различных целей – заготовлять дрова, отрезать сухие ветки… Как досадно бы это не звучало чтоб устройство прослужило б…
Какое масло использовать для смазки цепи бензопилы? Бензопилы – пользующийся популярностью инструмент для таких, кому приходится заниматься бессчетными домашними делами без помощи других. Их употребляют для различных целей – заготовлять дрова, отрезать сухие ветки… Как досадно бы это не звучало чтоб устройство прослужило б…
Электропила используется при больших объёмах столярных и плотницких работ везде, где поблизости есть электрическая розетка. Эффективность работы с ней во многом зависит от того, насколько правильно натянута цепь на её шине, так как натянутая слабо, цепь при работе пилы будет с шины слетать, а перетянутая – создавать большую нагрузку на ведущую звездочку и двигатель устройства. Ниже приводится несколько практических рекомендаций о том, как надо правильно натягивать цепь на шину электропилы, практически, любой китайской модели.
Установка шины на электропилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электропилы, а одним из отверстий – на штифт механизма натяжения.
Второе отверстие на полотне служит для передачи смазки из маслоканала в паз шины.
Установка цепи Цепь натягивают на ведущую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи надо учитывать правильное направление её вращения, которое, обычно, указано на самом изделии.
После установки цепи ведущую звездочку пилы закрывают кожухом, прижимную гайку которого при этом закручивают не до упора, чтобы шина не была зажата полностью.
Натяжение цепи Регулирование натяжения цепи на китайских электропилах осуществляется при помощи специального натяжного винта, головка которого имеет шлиц под отвертку. Расположен он с торца корпуса устройства. Для более сильного натяжения цепи его вращают по часовой стрелке.
Натяжной винт вращают до тех пор, пока не исчезнет провисание цепи. После этого её вручную прокручивают на шине по направлению к корпусу электропилы. Это необходимо для того, чтобы «расправить» зубья цепи в пазе шины.
Если цепь после прокручивания ослабла, то её подтягивают снова. После этого шину берут за её свободный конец, поднимают его вверх до упора и в таком её положении снова устраняют провисание цепи.
На последнем этапе полностью закручивают прижимную гайку на кожухе, закрывающем ведущую звездочку пилы. Шину при этом удерживают в «приподнятом» положении. Правильно натянутая цепь должна свободно выниматься руками из пазов шины с двух её сторон примерно на 3-4мм, а при опускании ложиться обратно в пазы.
Проверка натяжения после работы Когда цепь натянута, то окончательно проверить качество её натяжения можно только после небольшого эксплуатационного тестирования. С этой целью ею делают несколько пробных пропилов.
Нередко после пробных пропилов цепь на шине электропилы ослабевает. Такое случается, когда звенья её были загрязнены, а во время эксплуатации эти загрязнения растворила смазка.
Если такое произошло, то цепь необходимо снова подтянуть, предварительно немного ослабив прижимную гайку на кожухе и подняв свободный конец шины вверх. Электропилу, разумеется, перед этим надо отключить от сети.
По окончании регулировки натяжения цепи всегда проверяют, идет ли она в нужном направлении без напряжения, не перетянута ли она. С этой целью её разблокируют, нажав на кнопку пуска, и толкают за зубья вперед отверткой. Если она немного двигается по инерции, то все нормально.
Особенности устройства бензопилы
Основной частью бензиновой пилы является двигатель. В большинстве современных устройств двигатель одноцилиндровый. Охлаждение воздушное, поршневая система двухтактная. Масло в таких типах двигателей добавляют прямо в бензин, а все из-за того, что топливо постоянно промывает картер. Соотношение масло-бензин варьируется от 1:20 до 1:50 в зависимости от производителя бензопилы.
Воздушный фильтр на бензиновых пилах играет не менее важную роль. Он нуждается в регулярной чистке. Если допускать сильное загрязнение фильтра, то пыль из него будет попадать прямо в поршневую систему, что приведет к поломке двигателя.
Если фильтр забит, пила теряет обороты, и двигатель начинает перегреваться, а это может привести к подгоранию колец поршня.
Знаете ли вы? Началом производства бензиновых пил считают конец 1920-х годов. Выпускались первые бензопилы компанией Stihl.
Стартер на бензиновых пилах представляет собой веревку с рукояткой, дернув за которую вы приводите в действие мотор. Когда вы дергаете за веревку, зубья цепляют храповик, маховик начинает раскручиваться.
Многие жалуются на то, что для зажигания двигателя приходится долго дергать за веревку. Это зависит от того, правильно ли выставлен карбюратор. Если карбюратор выдает правильную смесь масло-бензин, то проблем возникать не должно.

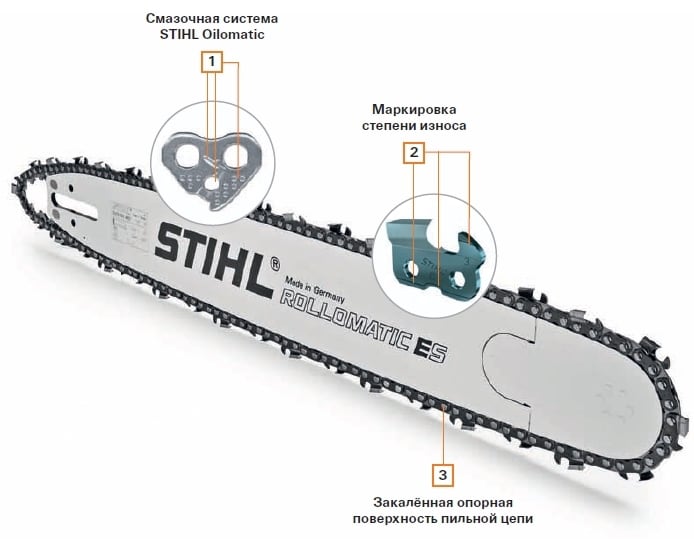

Основной рабочий механизм – шина с цепком.
Цепок состоит из трех типов зубьев: ведущие, режущие и соединительные. Они соединены заклепками. Режущие зубья расположены по двум сторонам: направо и налево.
Цепки разделяют на два типа: высокопрофильные и низкопрофильные. К первому типу относятся цепки, у которых зубья располагаются с большим зазором, ко второму – с меньшим зазором. Также цепи могут различаться по толщине хвостовика и длине звена. Цепок бензопилы крепится к шине, которая его направляет в правильную сторону. Торец шины имеет специфический желоб, который удерживает звенья и дает возможность цепи вращаться. Спереди у шины расположена ведомая звездочка. Цепок вместе с шиной называют гарнитурой, так как они являются съемными частями бензопилы.
Важно! Если карбюратор отрегулирован неправильно, то при запуске мотора пилы придется долго дергать за веревку стартера. Бензиновая пила имеет автоматическую систему смазки цепи. Шина подает масло, которое потом впитывают опилки
Если пила работает на холостом ходу, то подача масла прекращается
Шина подает масло, которое потом впитывают опилки. Если пила работает на холостом ходу, то подача масла прекращается
Бензиновая пила имеет автоматическую систему смазки цепи. Шина подает масло, которое потом впитывают опилки. Если пила работает на холостом ходу, то подача масла прекращается.
Что делать, если цепь провисает?
Если цепь провисает, есть риск получить травму оператору – ведь пильное полотно может порваться или просто слететь с направляющих звездочек. Конечно, современные бензопилы имеют системы безопасности и аварийной остановки, но не всегда эти системы корректно работают.
Не стоит устанавливать на бензопилу цепь с дефектными или поврежденными пильными звеньями, помимо опасности порваться в любой момент, такая цепь будет точить направляющие канавки шины, что приведет к ее перекосу, неровному резу и выходу из строя направляющей шины.

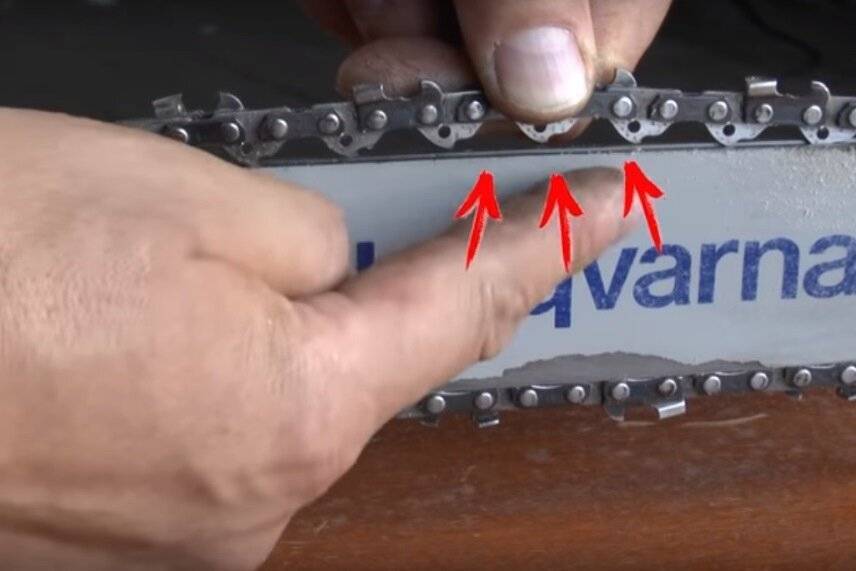

На фото выше изображена цепь с нормальной натяжкой цепи, а ниже с ослабленной, требующей натяжения.
Из-за чего цепь может провиснуть во время даже непродолжительной эксплуатации?
- Могут быть проблемы с направляющей шиной. Иногда из-за недосмотра оператора или по причине сильного износа резьбы фиксирующих болтов в месте крепления направляющей шины, может возникнуть вибрация, которая и вызывает ослабление натяжки цепи. Необходимо проверить состояние фиксирующих болтов и при необходимости заменить их на новые. Когда болты достаточно подтянуты, таких проблем не возникает.
- При достаточно аккуратном обращении с бензопилой со временем любая цепочка может износиться. Пытаться отремонтировать цепь или собрать из нескольких одну — бесполезное занятие. Если цепная гарнитура растянулась благодаря естественным причинам, то лучше всего будет приобрести новую.
- Звездочка стоит с перекосом. Из-за смещения зубьев звездочки может возникнуть провис. В таком случае лучше всего будет обратиться в сервисный центр, для ремонта и настройки положения ведущей звезды. Закрепить ведущую звезду в правильном положении достаточно сложно, ведь придется демонтировать много мелких деталей, снять направляющую шину, а затем собрать все в обратном порядке.
Проблемы с цепью могут также возникнуть из-за неправильной заточки, и неважно, как вы это делаете заточным станком или обычным напильником. Этой рубрике на нашем сайте посвящен целый раздел, перейти в него можно по этой ссылке
Как правильно одеть цепь на бензопилу?
В большинстве моделей бензопил цепь просто одеть на шину при помощи откручивания головного винта, потом звенья необходимо расположить на ведущей звездочке. До работы следует оглядеть общее состояние всех режущих поверхностей и направляющего паза и установочного колеса. Часто в нем накапливается грязюка и маленькая стружка, которая потом приведет к плановому ремонту, ухудшению скольжения. Пошаговый метод работы:
- Высвободить винты, фиксирующие защитную крышку звездочки, обычно она закручивается при помощи барашковой гайки.
- Повернуть натяжную звездочку на право до упора.
- Наложить звенья на гарнитуру, начиная с верхушки. Допиться, чтоб они попали в надлежащие пазы.
- Закрепить назад крепление цепной звездочки, затянуть гайку. Направляющие должны попасть в особый желоб.
- Отпустить цепной тормоз, оттянуть цепь по косильной лески движения для проверки натяжения. По мере надобности подкрутить рычаг натяжителя. Набросок 4 – Установка цепи на бензопилу
Установочное колесо должно свободно прокручиваться после установки цепи бензопилы. В конце работы непременно смазать все передвигающиеся элементы инструмента, чтоб избежать резвого износа.
Принципиально! Установку гарнитуры следует проводить исключительно в плотных защитных перчатках. Это убережет вас от травм и порезов наточенными краями режущей кромки зубьев.
Установка шины на STIHL и Husqvarna
Модели бензопил от производителя STIHL могу отличаться в процессе сборки. Пошаговое управление:
- Раскрыть барашковую гайку, снять защитную крышку цепной звездочки. Повернуть ее на шине до упора на право.
- Наложить цепь на шину, начиная с верхушки, режущий зуб на верхней стороне должен глядеть четко вперед.
- Приложить собранную шину к бензопиле, конструкцию натянуть на звездочку. Надвинуть направляющую на болт с буртиком. Закрыть крышку, попав штырьками в предусмотренные производителем отверстия.
- Поворачивать барашковую гайку до того времени, пока крышка звездочки не коснется корпуса мотора.
- Повернуть зажимной болт вперед, ведущие звенья должны попасть в пазы шины. Стопроцентно закрутить барашковую гайку.
В конце работы проверить натяжение, если гарнитура плохо двигается, отрегулировать натяжение гайкой. Перед пуском следует включить цепной тормоз.
Метод установки шины с цепью для пил Husqvarna фактически схож. Главное отличие – у большинства моделей натяжение и регулировка расположения гарнитуры к корпусу контролируется не одним, а 2-мя барашковыми гайками. На защитном корпусе наружной звездочки изредка встречается отдельный регулировочный рычаг, потому настройку натяжения следует производить только болтами.
Принципиально! До работы с бензопилой следует пристально изучить управление пользователя. В нем тщательно обрисовывают все этапы опции и сборки инструмента.
Растянулась цепь
Любые многофункциональные конфигурации цепи приводят к понижению продуктивности инструмента, травмам во время работы.
Следует часто смотреть, чтоб не было деформации металла и растяжения более 1 см.
Если такая неувязка все таки появилась, требуется приобрести новейшую цепь либо откорректировать старенькую.
Разъединить звенья цепи на станке либо зафиксировать ее в тисках, сточить ратфилем заклепки и вышибить их при помощи бородка (болгарку использовать не рекомендуется).
Удалить 1-2 звена зависимо от степени растяжки цепи. После чего поставить все элементы на место, воткнуть заклепку и отбить ее молотком, использовать особый заклепочный инструмент. Для надежности рекомендуется использовать сварочный аппарат. В конце работы сточить избытки и заусеницы узким надфилем.
Смена цепи
Фирмы, которые изготавливают электропилы, разрешают заменять цепь самостоятельно. Довольно часто новые модели снабжают специальными инструкциями по смене и ремонту некоторых деталей. Прежде всего, необходимо начать с приобретения новой цепи.
Наиболее популярной конструкцией дешевых пил Макита можно считать электропилы с боковым натяжением. Для того чтобы поменять цепь, необходимо поочередно выполнить такие операции:
- отодвигается щиток для защиты, и отпускается тормоз пилы;
- при помощи отвертки поворачивается специальный натяжной винт, выкручивается гайка, и уменьшается натяжение;
- снимается крышка электропилы;
- шина с цепью полностью снимается со звездочки;
- с шины снимается устаревшая цепь, а на освободившееся место ставится новая;
- установку цепи на бензопилу необходимо производить лишь в обратном порядке.
Цепь затягивать нужно очень легко и без рывков. Затягивать ее окончательно можно только после закрытия пластиковой крышки специальным винтом и гайкой.
Сейчас все модели пил Макита оснащены барашковыми гайками для удобной регулировки натяжения
Из-за этой детали работы по смене режущего элемента теперь осуществляются намного быстрее, что очень важно для увеличения производительности. Отпускаем тормоз, выкручиваем барашковую гайку и снимаем защитную крышку. Немного отодвинув шину, нужно снять устаревшую цепь
Далее надевается приобретенная, звездочка устанавливается на свое место и закручивается барашковая гайка. Колесико для натяжки поворачивается в необходимую сторону, и барашковая гайка надежно затягивается
Немного отодвинув шину, нужно снять устаревшую цепь. Далее надевается приобретенная, звездочка устанавливается на свое место и закручивается барашковая гайка. Колесико для натяжки поворачивается в необходимую сторону, и барашковая гайка надежно затягивается.
Как смазывается цепь бензопилы?
Во время эксплуатации садового инструмента смазка бензопилы распределяется не только на шину, но и на используемую для распила цепь. Как только смазка попадает на штатную шину, начинает двигаться используемый пильный элемент, изначально оборудованный отверстиями или небольшими малозаметными проточками. При нормальной работе садового инструмента с повышением оборотов его мотора система смазки увеличивает скорость движения масла по шине.
В фирменную комплектацию некоторых пил входят отдельные регулировочные механизмы, главная задача которых – дать операторам возможность настроить количество масла, требуемого для смазки гарнитуры. Эта функция позволяет сэкономить смазку, уменьшить проскальзывание пильного элемента и предотвратить преждевременный износ рабочих органов пилы.
Достаточно часто начинающие вальщики не знают, чем смазывать игольчатый подшипник бензопилы. Лучше всего для этой цели подходят масла, выпускаемые брендами Husqvarna и Stihl. Внести масло для смазки этого элемента довольно просто. Для этого изначально потребуется обыкновенный шприц, который поможет быстро залить средство, не пролив его, и не допустив попадания в него пыли.
Пошаговый алгоритм установки
Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость
Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу
Основные моменты, на которые следует обратить внимание:
- Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
- Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
- У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
- Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
- И шину и цепь наденьте на ведущую звездочку.
- Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
- Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
- После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.
Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
Способы проверки степени натяжения
Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:
- При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
- Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
- В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.
В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.
Как установить пильную цепь и шину
Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.
Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.
Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.
Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.
В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.
Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз
Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать. Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:
При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться
Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.
Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.
Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.
Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.
Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.
Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!
