Классификация инструмента
Существует множество видов данных устройств. Классифицируют их преимущественно за предназначением. Современными производителями выпускаются такие варианты устройств:
- Строительные. С их помощью выполняют различные разметочные и монтажные операции. Угломер строительный может применяться при разработках чертежей проектов зданий и сооружений.
- Плотничьи. Без них не обойтись при работе с деревянными заготовками.
- Мореходные. Предназначены для определения географических широт.
- Слесарные. Используются для проведения специализированных работ. Посредством таких приборов получают высокоточные измерения.
- Учебные. Ими пользуются школьники в рамках учебных программ.
- Артиллерийские. Их применяют военные в процессе установки артиллерийских орудий.
- Универсальные. Посредством этих устройств измеряются углы при выполнении различных работ.
Разделить механические инструменты можно и по таким критериям как их размеры и тип погрешностей. Кроме того, они могут классифицироваться по сфере применения. Современные механические устройства могут использоваться:
- Для измерений внешних углов (маркировка УМ).
- Для измерений внутренних углов (УН).

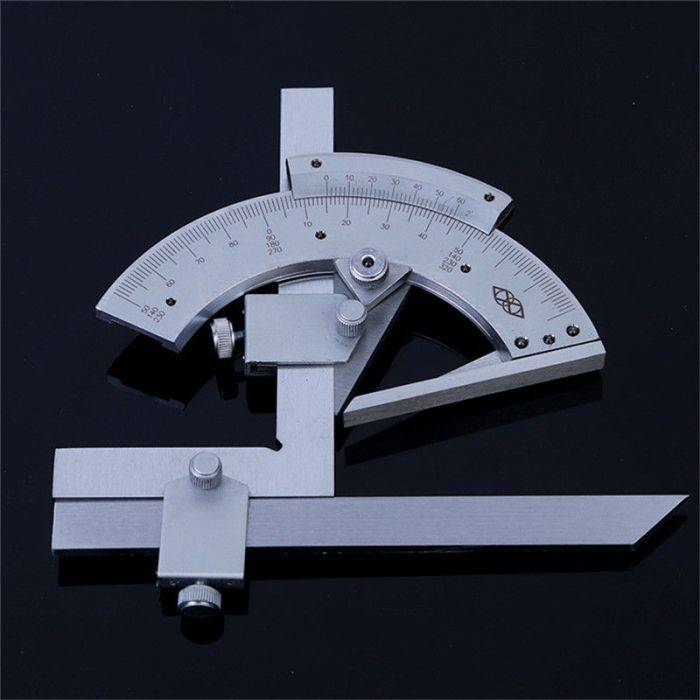

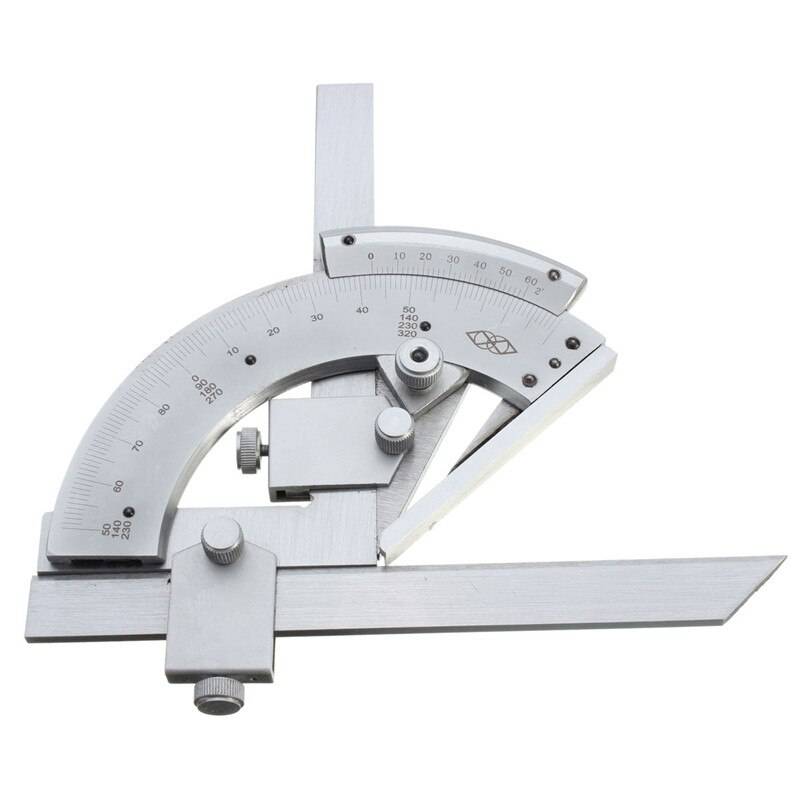

Конструктивные особенности

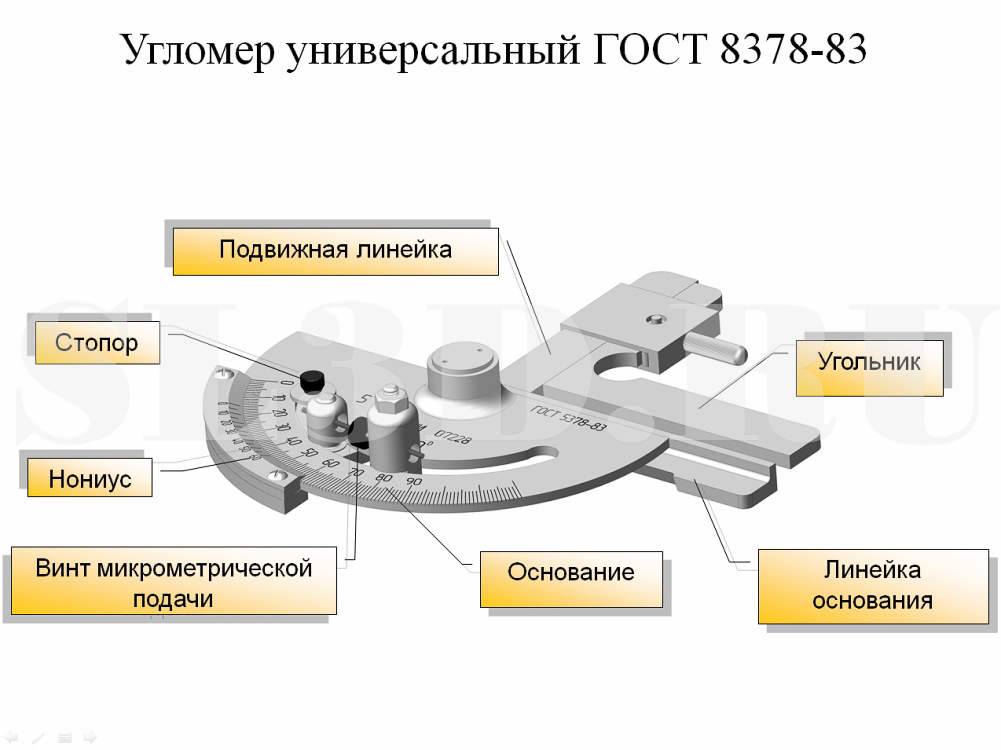

Угломеры универсальные составлены из:
- Основания;
- Линейки-основания;
- Угольника;
- Подвижной линейки;
- Стопора;
- Нониуса;
- Винта микрометрической подачи.
Единица измерения углов — градус (1/360 диаметра окружности), это один шаг измерительной шкалы. Градусы разделены на минуты и секунды. Общий элемент конструкции приборов — основание, напоминающее подвижную дугу, на которой располагается шкала измерений. Последнюю подвижно закрепляют специальной линейке, ей отведена роль отправной точки. Зачастую такие инструменты вместо линейки комплектуются угольником, прикрепленным к опорной планке. Отмечать полученные результаты помогает особый винт.
У маятниковых механических устройств присутствует отдельный элемент, занимающий вертикальное положение при изменении угла наклона измеряемых деталей. Такие приборы отличаются удобством проведения измерений по сравнению с обычными их аналогами. Их применяют преимущественно при работах с габаритными изделиями (например, проверяют углы расположения узлов и механизмов в сельскохозяйственной технике).
Для изготовления измерительных приборов чаще всего используется инструментальная сталь. Она прочна и стойка к повреждениям. Служат стальные угломеры очень долго. В отдельных случаях инструменты данного типа могут изготавливаться из пластика либо дерева. Ими пользуются при проведении внутренних ремонтов в помещениях (монтаж плинтусов, установка стеновых панелей и другие). Иногда для производства используется легкий алюминий.
Нониус — дополнительная шкала, установленная на угломере. Данный вспомогательный компонент имеет незначительные размеры, закреплен над верхним краем дугообразного основания и во время работы не перемещается. Он предоставляет возможность более точно определять количество долей деления главной шкалы.

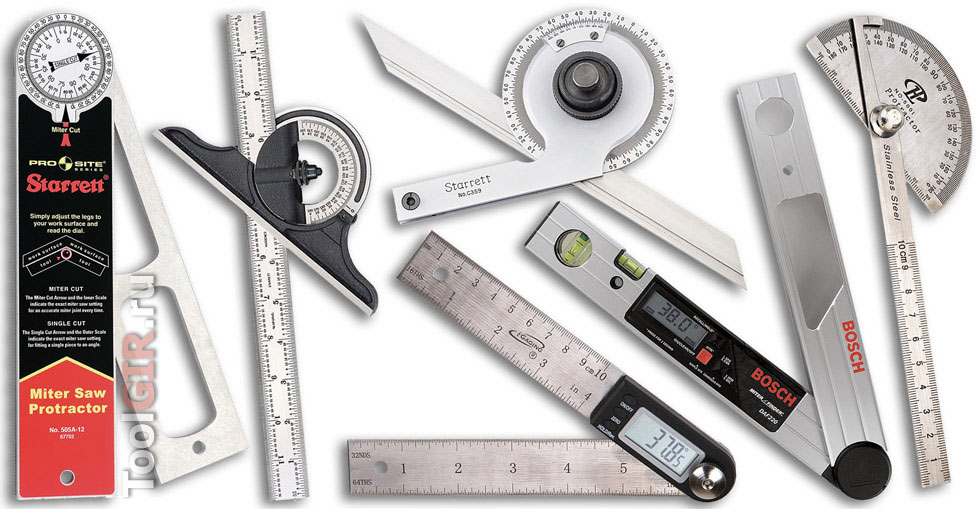

Типы угломеров по принципу измерения
В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:
Механические
Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:
- простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
- оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.
Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.
Маятниковые
Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS
Оптические
В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.
Лазерные
Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.
Читать также: Полировальная насадка для болгарки
Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.
Лазерный угломер
Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

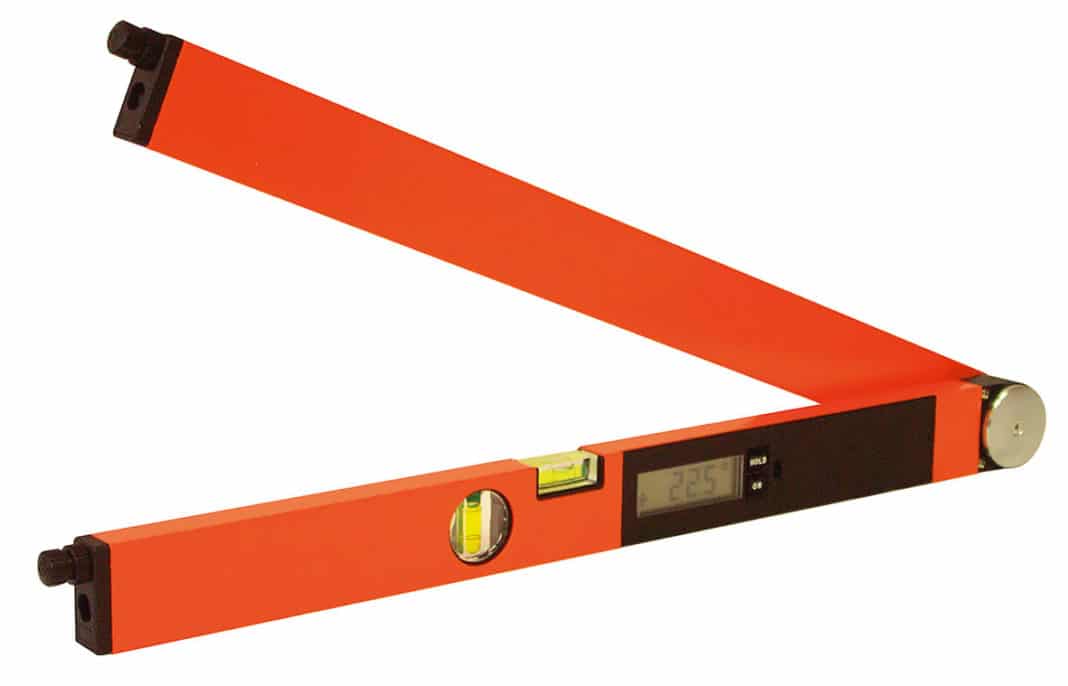

Электронные
Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.
Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.
Как пользоваться малкой – пошаговая схема
История появления
Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.
За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.
Разновидности и особенности конструкции
Угломер тип 2 2 является далеко не единственным представителем в своем роде, так как разнообразие универсальных разновидностей очень большое. Классифицировать их можно по нескольким признакам:
- Вид измерения – сюда входит механический и цифровой;
- В механических может отсутствовать или присутствовать нониус;
- Ширина диапазона измерения угла, а также его фиксация;
- Размеры;
- Величина погрешности и класс точности
На современном рынке встречаются также комбинированные модели. Таким образом, классификация очень широка и многие факторы зависят от того, для чего больше предназначается устройство. Ведь для той же инженерной сферы обязательным условием является минимальная погрешность и максимальная точность получаемых данных. Тем не менее, он также относится к универсальному типу.
Большинство моделей изготавливается из инструментальной стали, которая помогает легко переносить все тяготы работы в самых различных условиях. Но некоторые простые бюджетные модели изготавливают из пластика или древесины. Как правило, они не отличаются высокой точностью показаний и применяются для частного использования. Шкала угломера является обязательной для всех приборов, кроме фиксированных. Отклонение угла замеряется при помощи специальной закрепленной движущейся линейки. На ней может быть нанесена шкала нониуса для получения данных о десятых долях угла. Некоторые модели снабжены дополнительным упором, который помогает лучше зафиксировать деталь. Большинство моделей имеет форму транспортира, но встречаются также и линейные, как заломленные углы.

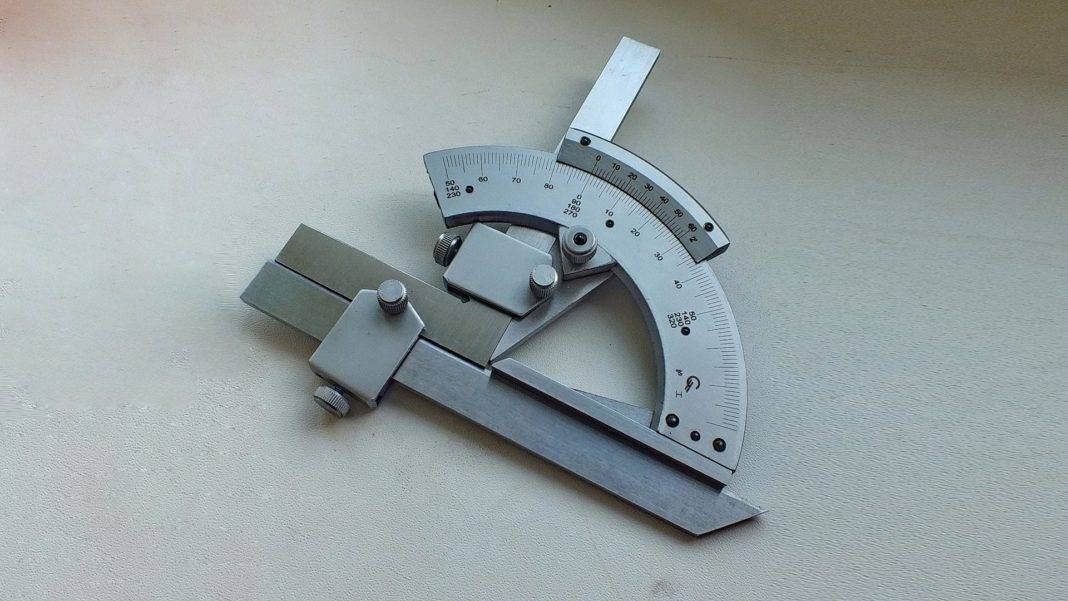

фото:устройство угломера универсального
Это интересно: Мебельный степлер — как пользоваться и как правильно выбрать
По типу устройства и конструктивным особенностям угломеры классифицируют на:
Механические угломеры, которые в свою очередь делятся на простые
(например, 4УРИ)
и нониусные (2УМ,
5УМ и 4УМ);
Угломеры фиксированных углов – не совсем измерительный
прибор. Это больше прибор сравнения заданного эталонного угла, угла, который
нужно измерить. Обычно углы такого угломера кратны 45 о;
Оптические – имеют оптический элемент
Маятниковые – предназначаются для измерения углов
различных режущих инструментов (например угломеры 3УРИ-Н и 3УРИ-М);
Электронные (цифровые) – построены на электронном принципе
действия полупроводников. видимая отличительная черта – наличие дисплея с
точным указанием угла.
Лазерные – принцип действия основан на измерении
расстояния приемного устройства от лазерного излучателя.
Также, существуют комбинированные приборы такие, как,
например, электронные угломеры с электронным уровнем или электронные угломеры с
лазерным уровнем.
Классификация механических угломеров производится по виду
шкалы. По этому признаку, механические бывают: с
линейчатой, линейчато-круговой шкалой, с электронным дисплеем, а также угломеры
с нониусом. Помимо этого, угломеры классифицируют в зависимости от их назначения.
Основные приборы, выделяемые здесь: строительные, мореходные, слесарные,
топографные (топографические), астрономические и учебные угломеры.
Самые распространенные и часто используемые угломеры – это
оптические угломеры и угломеры с нониусом. Инженеры, высококвалифицированные
рабочие и просто профессионалы в области приборостроения, машиностроения и
строительства выбирают второй вариант, поскольку с таким угломером они могут
измерять наружные углы деталей по шкале нониуса, а также делать разметку на
плоскости. Конструктивно, в состав прибора входят угольник и линейка. Применяя
их в различных комбинациях, можно измерять углы в самых различных случаях. При
этом, облегчено выставление требуемого угла за счет возможности точной
установки.
Перед работой с угломером необходимо провести установку на
ноль. Осуществляется она достаточно просто: измерительные поверхности основания
угломера и съемной линейки прикладывают друг к другу. В случае, если между ними
нет ни щелей, ни просвета, то проверяют, совпадает ли нулевой штрих основания и
нониуса.
Любой угломер обладает двумя измерительными поверхностями.
Первая – это поверхность основания, которая совпадает с диаметральной
плоскостью шкалы основания. Второй поверхностью, которая контактирует,
непосредственно, с изделием, может быть, в зависимости от конструкции угломера
и от значения вычисляемого угла, измерительная поверхность либо угольника, либо
линейки, либо сектора.
Для измерений, угломеры сначала настраивают на необходимый
размер изделия, путем перемещения измерительных поверхностей угломера. Затем,
между этими измерительными поверхностями помещают деталь. При помощи
микрометрической подачи производят конечную установку. Конечная установка
проводится до тех пор, пока не пропадет просвет между изделием и измерительными
поверхностями. Затем, прибор фиксируют при помощи гайки, и только после этого,
снимают показания по шкале нониуса и по основной шкале.
В виду своих новых технических возможностей, в настоящее
время, угломеры находят все более широкое применение. Это уже не просто
специализированный инструмент для промышленного применения, угломеры, теперь,
часто используют в обычной жизни. Благодаря этим приборам упрощаются
измерительные работы, делают проведение таких работ комфортнее и эффективнее,
особенно, если применяются совместно с рамным уровнем, линейками и другими
измерительными приборами. Современный угломер должен иметь минимальную
погрешность и обладать широкими рабочими поверхностями.
Как пользоваться угломером самого простого вида, мы знаем еще со школы, но видов, областей назначения и конструкций этого инструмента намного больше, иногда принцип его действия даже не совсем понятен, хотя задача все та же – замерить угол наклона в плоскости или пространстве. Постараемся устранить пробелы в ходе прочтения данной статьи.
Как работает маятниковый угломер
Конструктивно прибор напоминает стрелочные часы, так как представлен он в виде круглого циферблата с нанесенной разметкой, имеющей шаг 1 градус. Особенность инструмента в том, что стрелка на циферблате всегда имеет строго вертикальное положение, и работает по принципу маятника. Прибор имеет две градуированные в градусах шкалы красного и черного цвета.
- По красной шкале определяются значения, если осуществляется измерение вертикальных поверхностей
- По черной шкале исчисляются показания, когда измеряется горизонтальная поверхность
Теперь разберемся, как правильно пользоваться маятниковым угломером. Для этого нужно выполнить следующие действия:
- Приложить инструмент к измеряемой плоскости специальным опорным основанием
- Нажать на стопорное кольцо прибора, которое находится в верхней части
- Дождаться, пока стрелка перестанет колебаться, а затем отпустить стопорное кольцо
- Стрелка при этом останется на соответствующем значении, и теперь можно произвести считывание градусов, с чем никаких трудностей не возникнет. Главное не путать когда снимать по красной и черной шкале маятникового угломера
Главная особенность прибора в том, что он позволяет измерить угол поверхности без использования дополнительной плоскости, как это свойственно для механических устройств. Недостаток маятникового угломера — это склонность к механическому повреждению. Чтобы исключить такие последствия, нужно аккуратно пользоваться прибором, и хранить его в специальном кейсе.
https://youtube.com/watch?v=9yRVD1HDjIY%3F
Виды угломеров по способу применения
Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.
- Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
- Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
- Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
- Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
- Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
- Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
- Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
- Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
- Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота
Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.
Виды угломеров[ | ]
Сфера применения
Измерение углов между поверхностями и величины наклона необходимо при выполнении самого широкого вида работ. Однако чаще всего угломеры востребованы в следующих сферах деятельности:
- строительство. Точное измерение углов необходимо при монтаже конструкций, для разметки под фундамент закладываемого здания, в полевых работах. Чаще всего применяются оптические инструменты;
- слесарное дело. Как правило, это высокоточные приборы, ориентированные на тонкие работы;
- деревообработка. Используются самые простейшие модели, поскольку нет необходимости в очень точных измерениях;
- геодезия. Оптические и лазерные модели геодезических угломеров позволяют определять углы между удаленными друг от друга объектами;
- астрономия. По степени точности астрономические приборы превосходят все остальные типы.
Также существуют специализированные измерительные приборы: армейские, мореходные и т.д.
Виды по отраслям
Измерение угла требуется в самых разных отраслях – строительство, плотницкое и столярное дело, горные и геодезические работы, мореходство. С внедрением компьютерных технологий на сложных производствах и в военной технике угломеры заменены сложными встроенными приборами. Принцип работы у них схож, ручное устройство применяется только при необходимости.
Строительный
Самая распространенная разновидность угломера.
Представляет собой две состыкованные линейки длиной от 30 до 100 см, между которыми находится механическая или электронная шкала.
Подходит для измерения угла между:
- стропилами;
- стенами;
- вертикальными и горизонтальными строительными конструкциями.
Имеет высокую точность, погрешность может составлять не более 1 градуса. Для профессиональной работы инструмент должен быть эргономичным, весить не более 1,5 кг.
Слесарный
Компактное приспособление для точного измерения и с возможностью вариативной регулировки. Позволяет вымерять детали, которые затем будут использоваться во вращательных механизмах. Отклонения по градусам минимальны, при взаимодействии с таким угломером требуется навык работы.
Плотницкий
Представляет собой две направляющие линейки, связанные между собой вращающимся механизмом с делением.
Применяются в деревообработке для измерения угла между элементами конструкции.
Измерения не всегда точные, прибор может иметь люфт между механизмами регулировки. Стоимость на плотницкие угломеры ниже других, такой инструмент часто используется для бытовых нужд.

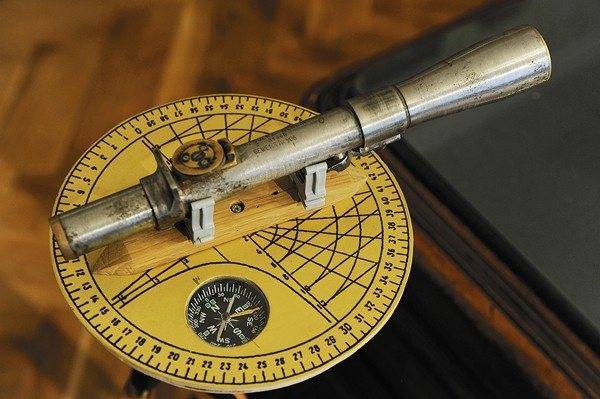

Горный
В конструкции прибора есть шкала с градусами, а также оптическое устройство для настройки. Применяется для измерения вертикальных и горизонтальных углов в пространстве, например, в шахтах или горных выработках. Имеет погрешность в работе, горный угломер редко используется на практике в связи с доступностью высокоточного оборудования для этой цели.
Астрономический
Сложный в устройстве прибор, состоящий из нескольких шкал и оптических элементов. Вариативен в настройке, обладает высокой точностью измерения.
Позволяет оценить угол между поверхностью земли и конкретными точками на небосводе.
Применяется для расчета траектории движения небесных тел, их размера и скорости перемещения. Почти все механические телескопы имеют встроенный угломер, позволяющий исследовать и отдаленные объекты на небе.
Мореходный или навигационный
Из-за активного развития спутниковых технологий на практике применяется только при экстренной необходимости, например, при отказе электроники на судне. Выглядит, как треугольная конструкция с плавающим механизмом для регулировки и настройки. Угломер этого вида предназначен для определения географической широты и долготы конкретной точки. Для работы требуется наличие специальных таблиц, так как в принципе действия лежит знание о том, что небесное светило в определенное время находится над горизонтом под конкретным углом.
Артиллерийский
Устанавливается на военное оборудование, например, артиллерийские пушки для корректировки точности залпового огня. Позволяет с точностью до нескольких метров определить направление и дальность выстрела. Изначально использовалась только механическая шкала, в современных приборах она заменена на электронную или оптическую конструкцию.

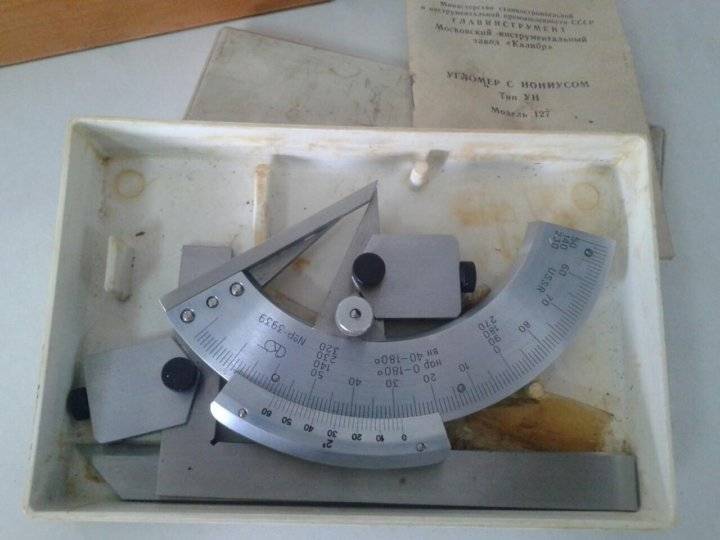

Измерение углов угломером с нониусом
Нониусный транспортир — это многомерный инструмент, предназначенный для измерения внешних и внутренних углов с точностью до 2 футов. Такой гониометр используется только для проверки чисто обработанных поверхностей.
Для проверки исправности транспортира необходимо:
1. Разберите транспортир: снимите угольник 2, линейку 5, сектор 6, два держателя 7 (рис. 226, а).

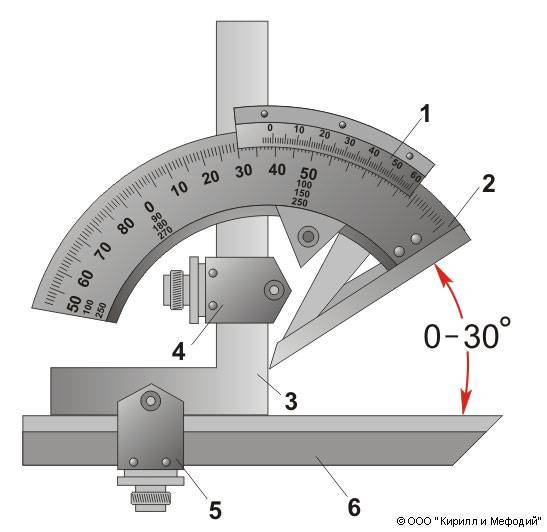

Рис. 226. Установка угломера для измерения углов: а — наружный 0 — 50°; б — наружный 50 — 140°; в — наружный 140 — 180° и внутренний 130 — 180°; г — внутри 40 — 130°
2. Смоченной в бензине чистой тряпкой удалите антикоррозийную смазку и протрите все детали.
3. Проверить измерительные поверхности съемной и мерной линеек, угольника и сектора на отсутствие царапин и насечек. Рабочие поверхности этих деталей должны иметь чистую поверхность.
Рис. 227. Получает измерение внешнего угла
4. Соберите гониометр, как показано на рис. 227 и проверьте:
- плавное перемещение базовой дуги при вращении винта микрометрической подачи и повороте стопорного винта на один оборот;
- точность совпадения нулевого деления нониуса с нулем деления градусной шкалы, а также последнего деления нониуса с 29 делением градусной шкалы;
- правильная установка съемной линейки и угольника, где положение острого конца съемной линейки должно быть на одном уровне с концом мерной линейки;
- рабочие планы квадрата должны плотно прилегать к линейке; рабочий край съемной линейки должен совпадать с рабочей плоскостью измерительной линейки без видимого зазора.
При измерении внешних углов 0-50° настройка показана на рис. 226, а, где мерными гранями угломера являются края съемной линейки 5 и мерной линейки 4.
Точность отсчета, полученного при измерении угловых величин или при установке заданного угла, проверяют по градусной шкале 1 и углу 3.
По градусной шкале, размещенной на дуге основания, определяют, на каком полном делении (или между ними) останавливалось нулевое деление нониуса 3, что соответствует числу целых градусов угловой величины. По нониусной шкале определяют, какое из ее делений совпало с делением градусной шкалы, а количество минут определяют по номеру нониуса. Рассмотрим порядок измерения наружных углов 50-140° (рис. 226, б). Измерительными сторонами для этого измерения будут рабочая кромка съемной линейки 5 и плоскость мерной линейки 4.
Для измерения внешних углов 140-180° и внутренних тупых углов 130-180° угломер настраивают по рис. 226, в, где короткая сторона линейки 5 и поверхность измерительной линейки 4 будут рабочими сторонами угломера.
При измерении внутренних углов 40-130° (рис. 226, г) рабочими измерительными сторонами являются плоскость измерительной линейки 4 и рабочая кромка отрезка 8.
Для приобретения навыков вычисления значений углов следует предложить учащимся ряд примеров.
1. Установить на угломер (с регулировкой, см рис. 226, а) следующие углы: 12° 10′; 19° 46′; 21° 58′; 39° 16′; 44° 32′.
2. Измерьте угол шаблона:
- вращением подающего винта добиваются, чтобы измерительные стороны угломера расходились на угол, несколько больший измеряемого внешнего угла;
- измеряемый внешний угол шаблона помещают между измерительными гранями угломера так, чтобы одна из граней плотно соприкасалась с рабочим краем линейки (рис. 227);
- равномерно вращайте микрометрический винт и подводите плоскость измерительной линейки к другой стороне угла до тех пор, пока поверхность не будет в тесном контакте с другой плоскостью угла; после достижения ровного светлого зазора между поверхностями положение дуги фиксируют стопорным винтом;
- угломер снимается с детали и подсчитывается количество градусов и минут;
- после окончания измерения поместить угломер в ящик, предварительно протерев его промасленной чистой ветошью для предотвращения коррозии.
Советы и рекомендации по выбору угломера
Перед покупкой угломера стоит обратить внимание на ряд моментов:
- тип устройства. Электронные угломеры позволяют получать высокоточные результаты измерений, отображаемые на наглядном дисплее. Однако такие модели более дороги. Механические устройства дешевы, но обладают большой погрешностью измерений. Пузырьковый тип пригодится для использования угломера лишь в качестве строительного уровня;
- эргономика и вес. Если планируется работать на высоте или в труднодоступных местах, то предпочтение следует отдавать моделям с минимальным весом. Работать с инструментом будет удобнее, если в его конструкции предусмотрены накладки из резины или пластика. Также следует присмотреться к качеству изготовления линеек: их края не должны быть острыми;
- измеряемый диапазон. Он может варьироваться от 0° до 360°. Предпочтение следует отдавать моделям с большим диапазоном;
- функциональность. Если позволяет бюджет, то лучшей покупкой станет угломер с дополнительными возможностями: встроенным уровнем, лазером, двусторонней линейкой.
Устройство угломера Кроме того, не будет лишним наличие в комплекте таких принадлежностей, как чехол, карандаши и металлические метчики.
Представленный рейтинг составлен из наиболее востребованных на строительном рынке моделей угломеров. Рассмотренные варианты имеют различную функциональность и относятся к разному ценовому диапазону. Однако это позволяет получить наиболее полную картину и выбрать оптимальную модель.
Видео — Как сделать простой механический угломер из транспортира
Угломер с нониусом типа 1. Модели 2 УМ, 5 УМ
Назначение средства измерений
Угломеры предназначены для прямых измерений наружных углов от 0° до 180°контактным методом.
Физическая величина — плоский угол (…°).
Описание средства измерений
Принцип действия угломеров основан на совмещении линейки и основания
измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.
На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.
Число модификаций — 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.
Общий вид угломера с нониусом представлен на рисунке 1.
5УM
Метрологические и технические характеристики Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения наружных углов | от 0° до 180° включ. |
| Пределы допускаемой абсолютной погрешности | |
| угломеров модификаций: 1-2 | ±2′ |
| 1-5 | ±5′ |
| Цена деления основной шкалы | 1° |
| Значение отсчета по нониусу угломеров модификаций: 1-2 | 2′ |
| 1-5 | 5′ |
Таблица 2 — Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина´ширина´высота) | не более 140´126´18 мм |
| Масса | не более 0,20 кг |
| Средний срок службы угломера | не менее 8 лет |
| Условия эксплуатации: | |
| — температура окружающего воздуха | От + 15 ºС до +25 ºС |
| — относительная влажность воздуха | не более 80 % |
Знак утверждения типа наносят на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений Таблица 3 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угломер с нониусом | УМ | 1 шт. |
| Футляр | — | 1 шт. |
| Руководство по эксплуатации | УМ.000 РЭ | 1 экз. |
Поверка осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».
Основные средства поверки:
Мера плоского угла 2-15°10′, 30°20′, 45°30′, 60°40′, 75°50′-2, 3- 90°00′, 90°30′-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации. Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1 ГОСТ 5378-88 Угломеры с нониусом. Технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2021 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.
Классификация инструмента
Классификация инструмента
Существует множество видов данных устройств. Классифицируют их преимущественно за предназначением. Современными производителями выпускаются такие варианты устройств:
- Строительные. С их помощью выполняют различные разметочные и монтажные операции. Угломер строительный может применяться при разработках чертежей проектов зданий и сооружений.
- Плотничьи. Без них не обойтись при работе с деревянными заготовками.
- Мореходные. Предназначены для определения географических широт.
- Слесарные. Используются для проведения специализированных работ. Посредством таких приборов получают высокоточные измерения.
- Учебные. Ими пользуются школьники в рамках учебных программ.
- Артиллерийские. Их применяют военные в процессе установки артиллерийских орудий.
- Универсальные. Посредством этих устройств измеряются углы при выполнении различных работ.
Разделить механические инструменты можно и по таким критериям как их размеры и тип погрешностей. Кроме того, они могут классифицироваться по сфере применения. Современные механические устройства могут использоваться:
- Для измерений внешних углов (маркировка УМ).
- Для измерений внутренних углов (УН).
Конструктивные особенности
Угломеры универсальные составлены из:
- Основания;
- Линейки-основания;
- Угольника;
- Подвижной линейки;
- Стопора;
- Нониуса;
- Винта микрометрической подачи.
Единица измерения углов — градус (1/360 диаметра окружности), это один шаг измерительной шкалы. Градусы разделены на минуты и секунды. Общий элемент конструкции приборов — основание, напоминающее подвижную дугу, на которой располагается шкала измерений. Последнюю подвижно закрепляют специальной линейке, ей отведена роль отправной точки. Зачастую такие инструменты вместо линейки комплектуются угольником, прикрепленным к опорной планке. Отмечать полученные результаты помогает особый винт.
У маятниковых механических устройств присутствует отдельный элемент, занимающий вертикальное положение при изменении угла наклона измеряемых деталей. Такие приборы отличаются удобством проведения измерений по сравнению с обычными их аналогами. Их применяют преимущественно при работах с габаритными изделиями (например, проверяют углы расположения узлов и механизмов в сельскохозяйственной технике).
Для изготовления измерительных приборов чаще всего используется инструментальная сталь. Она прочна и стойка к повреждениям. Служат стальные угломеры очень долго. В отдельных случаях инструменты данного типа могут изготавливаться из пластика либо дерева. Ими пользуются при проведении внутренних ремонтов в помещениях (монтаж плинтусов, установка стеновых панелей и другие). Иногда для производства используется легкий алюминий.
Нониус — дополнительная шкала, установленная на угломере. Данный вспомогательный компонент имеет незначительные размеры, закреплен над верхним краем дугообразного основания и во время работы не перемещается. Он предоставляет возможность более точно определять количество долей деления главной шкалы.
