Как пользоваться нутромером

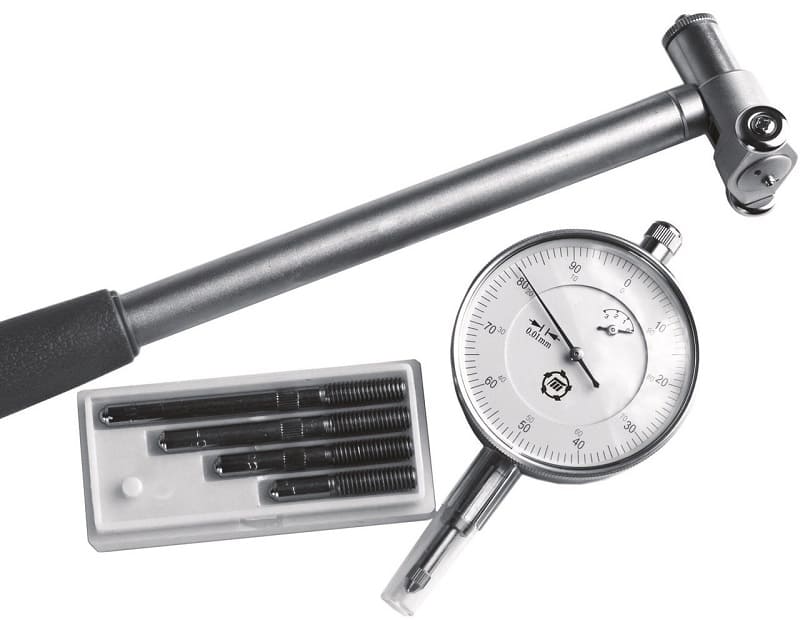

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

  1. Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
  2. Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
  3. Закрепляется стержень в рабочей части инструмента.
  4. Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
  5. Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
  6. Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
  7. Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

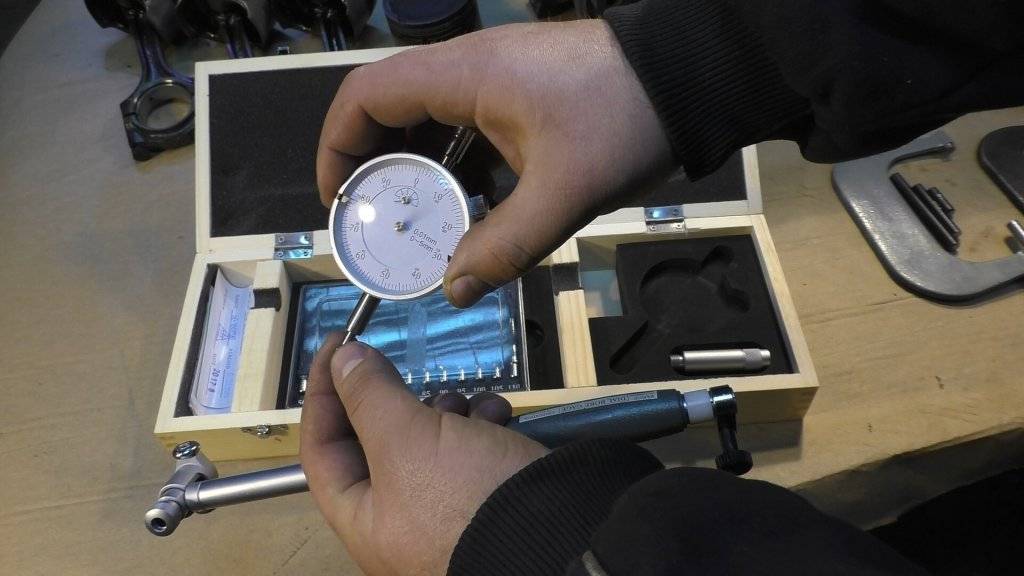

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно. Корректировка положения инструмента осуществляется легкими покачиваниями в стороны

Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону. Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

Ссылки[ | ]

  • Большая советская энциклопедия : / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
  • ГОСТ 6507-90 «Микрометры. Технические условия»
Измерительные приборы
  • Анализатор (состава и свойств веществ)
  • Весы
  • Глубиномер
  • Дымомер
  • Динамометр
  • Измерительная головка
  • Инклинометр
  • Линейка
  • Концевая мера длины
  • Нефелометр
  • Нивелир
  • Нутромер
  • Отвес
  • Планиметр
  • Рулетка
  • Тахеометр
  • Теодолит
  • Трансмиссометр
  • Циркуль
  • Уровень
  • Хронометр
  • Штангенинструмент
Микрометры
  • гладкий
  • рычажный
  • листовой
  • трубный
  • проволочный
  • призматический
  • канавочные
  • резьбомерный
  • зубомерный
  • универсальный

Подготовка к работе

Перед началом измерений проверьте правильность установки микрометрической головки на ноль по установочной мере. Настройку необходимо проводить при температуре окружающей среды в пределах 20 ±5°С.

Введите микрометрическую головку между измерительными губками установочной меры, и прижмите стержень наконечника к одной из них. Покачивая верхнюю часть микрометрической головки и вращая барабан, определите кратчайшее расстояние. Измерительные поверхности нутромера при этом должны с легким трением касаться рабочих поверхностей меры.

Закрепите микровинт стопорным винтом и извлеките головку. Нулевое деление барабана должно точно совпадать с продольным штрихом стебля.

После установки головки на ноль выверните наконечник из муфты, подберите соответствующие удлинители и соедините их с микрометрической головкой. Снова вверните наконечник.

Обслуживание и эксплуатация

Для обеспечения длительного эксплуатационного срока нутромера следует правильно эксплуатировать и обслуживать его.

Так, для микрометрических вариантов требуется периодически осуществлять проверку, регламентированную ГОСТ 17215-71. Она относится к следующим параметрам.

  • Внешний вид, маркировка, наличие комплектующих.
  • Взаимодействие конструктивных элементов.
  • Размер штрихов стебля и барабана.
  • Расстояние между стеблем и торцом барабана.
  • Радиус головки и измерительной поверхности.
  • Погрешность головки.
  • Погрешность общего размера головки с удлинителями, а также жесткость (для вариантов с верхним рабочим пределом более 1250 мм).
  • Биение точки касания.
  • Размеры меры в точках измерительной поверхности.

Проверка индикаторных вариантов значительно проще. Она включает пункты, регламентированные рекомендациями МИ 2194-92 и 2193-92:

  • Внешний осмотр.
  • Опробование.
  • Определение технических и метрологических параметров.

Для микрометрических моделей следует избегать перетяжки соединения удлинителей и головки. Во избежание изменения размеров меры не следует выкручивать ее винты. Не стоит лишний раз вынимать стержни. При работе следует удерживать инструмент в местах наименьшего прогиба.

Разборку индикаторного нутромера осуществляют путем откручивания удлинительного стержня и отсоединения от штанги индикатора. Хранение осуществляют в температурном диапазоне от 15 до 25 °C.

Диапазон рабочих температур для нутромеров составляет от 15 до 25 °C, влажность – до 80%.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Виды микрометров

Рассмотрим виды микрометров, предназначенных как для профессиональных, так и для бытовых целей.

По варианту индикации

По способу проведения замеров можно выделить несколько типов микрометров, каждый из которых имеет свои плюсы и минусы.

Механические аналоговые, со статической шкалой измерения

Именно такой прибор можно встретить в обычной мастерской.

Для измерений деталь помещается в измерительные тиски. Рукоятка с микрометрическим винтом проворачивается до касания к детали, далее матер снимает показания по рискам на шкалах.

Аналоговый микрометр для наружных измерений

Огромным преимуществом механического прибора является то, что ему не страшны падения. После такого ЧП необходимо лишь заново настроить прибор. Минус – относительно большой шаг измерений.

Механические аналоговые, рычажные

Рычажный микрометр SHAN МР-50. Принцип действия такой же, как у предыдущей модели – но пользоваться гораздо удобнее. Значение измеряемой величины выводится на стрелочный индикатор. Это полезно в случае, когда производится массовое измерение.

Механические цифровые

Цифровой механический микрометр LCD Electronic Замеры производятся с помощью того же микрометрического винта, но показания выводятся на жидкокристаллический дисплей в реальном времени. Для этого в механизм встраивается точный датчик перемещения.

Лазерные микрометры

Цифровой лазерный микрометр Mitutoyo Замеры производятся по методу пересечения лазерного луча. С помощью оптики, луч превращается в плоскость. Приемный фотоэлемент анализирует уменьшение ширины луча, и выводит данные на дисплей.

Преимущества таких микрометров неоспоримы:

  1. Высокая точность.
  2. Цена деления 0.001 мм.
  3. Быстрота измерений.
  4. В любом положении из диапазона измерений можно выставить нулевое значение.
  5. Можно измерить деталь сложной формы.

Однако есть и существенные недостатки:

  1. Механическая уязвимость.
  2. Не измеряет внутренний размер.
  3. Высокая стоимость.

По области применения

Микрометры используются для контроля точности во многих сферах. Выделяют несколько видов приборов, в зависимости от области применения.

Гладкий микрометр

Микрометр гладкий BMI Это один из самых часто встречающихся приборов. Им измеряют плоские и круглые поверхности – размеры деталей и сечений.

Микрометр – зубомер

Зубомерный микрометр Vogel М3 Определяет линейные размеры зубьев шестерен и зубчатых колес. Имеет специальные конические насадки. Как правило, в комплект входит эталонная мера длины.

Трубный микрометр

Трубный микрометр МТ-50 Им измеряют толщину стен в трубах. Применяется на этапе проверки качества производства, а так же износа стенок. Причем специальные насадки помогают измерять толщину даже кривых и неровных бортов. Щуп касается стенки точечно, благодаря своей форме.

Микрометр листовой

Микрометр листовой МЛ -10 Позволяет точно замерять толщину листовых, пленочных и рулонных изделий. Подающий винт настроен на малый диапазон шкалы, поэтому точность измерения получается очень высокой.

Существует два вида таких приборов:

  • С плоскими насадками, для измерения нешироких заготовок.
  • С удлиненными губками – для производства замеров изделий большой площади, на удалении от кромки.

Микрометр с удлиненными губками Mitutoy серия 118

Микрометр универсальный

Высокоточный универсальный микрометр К-6 Возможность смены головок позволяют измерять самые разные детали. Однако по причине лишних стыковочных узлов страдает погрешность прибора.

Проволочный микрометр

Микрометр проволочный МП – 10 Узкоспециализированный прибор, с помощью которого замеряют диаметр проволоки и шариков в подшипниках. За счет этого конструкция более компактная.

Призматический микрометр

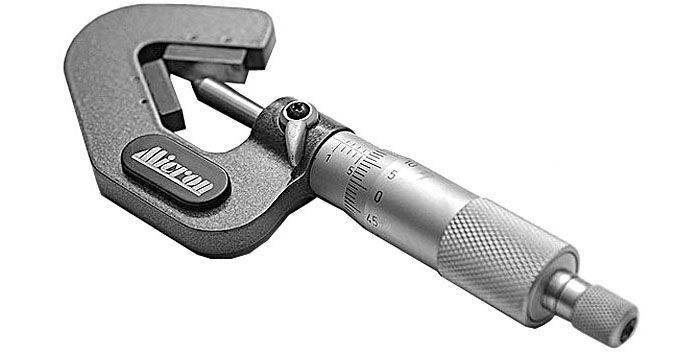

Призматический микрометр МСИ Используется для измерения диаметра многолезвийного инструмента. Опора выполнена в виде призмы.

Микрометр канавочный

Микрометр для измерения внутренних канавок Иногда можно встретить еще одно название – глубиномер. С его помощью легко измерить глубину выемок, канавок, дефектов, по отношении к базовой плоскости. Опорной плитой микрометр устанавливается на поверхность – а при помощи щупа измеряется глубина.

Резьбомерный микрометр

Микрометр с насадками для измерения резьб Шкала может быть, как метрической, так и дюймовой. В комплект входят специальные насадки для различных видов резьбы.

Двушкальный микрометр

Предельный микрометр двушкальный Устанавливает предельные внешние размеры одной заготовки. Используются для вычисления габаритов.

Микрометр для горячего проката

Микрометр для горячего проката. С его помощью можно измерить толщину изделия прямо в ходе производства. В качестве измерителя используется специальное откалиброванное колесо.

Как разобрать индикаторный нутромер

Разборка прибора производится в порядке, обратном сборке. Сначала вывинчивается удлинительный стержень, а затем индикатор отделяется от измерительной штанги. Перед длительным хранением все элементы конструкции, за исключением циферблата индикатора, протираются авиационным бензином и смазываются. Хранение нутромера осуществляется в упаковочном боксе при температуре +20±5°С.

Многие детали имеют отверстия и полости. Для их измерения созданы специализированные инструменты – нутромеры. Далее рассмотрено, устройство нутромера, варианты данных инструментов, как пользоваться нутромером.

Технология измерения

Прежде всего, необходимо отметить, что разработано два метода измерения:

  • Абсолютный способ состоит в определении значения расстояния между заданными точками путем помещения прибора внутрь.
  • При относительной технологии для получения результата используется образец.

Следует отметить, что названные технологии подходят для различных типов измерительных приборов. Первая служит для микрометрического нутромера, а вторая – для индикаторного.

Измерения прибором первого типа включают приведенные далее операции:

  • На инструменте выставляют приблизительный размер измеряемого отверстия.
  • Головку располагают внутри перпендикулярно продольной оси прибора.
  • C обеих сторон обеспечивают прижатие поверхностей измерения к стенкам путем вращения трещотки и барабана.
  • Закручивают стопорный винт и извлекают инструмент.
  • Для получения результата к значению шкалы прибавляют длину манометрической головки, а также удлинителя в случае его применения.

При работах с отверстиями цилиндрической формы инструмент покачивают поочередно в продольном и поперечном направлениях с целью определения максимального и минимального значения соответственно.

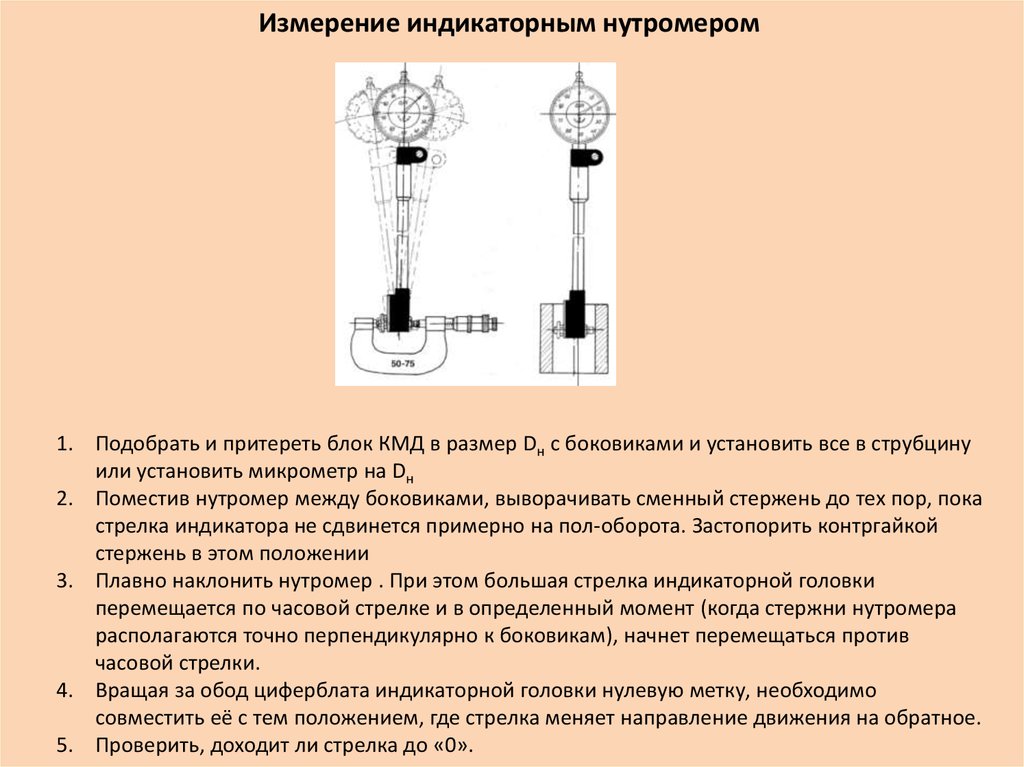

Измерение индикаторным прибором также включает несколько этапов:

  • Прежде всего, индикаторный нутромер располагают внутри отверстия стержнем перпендикулярно продольной оси измеряемой детали, корректируя его легкими покачиваниями.
  • Отклонение стрелки вправо свидетельствует о меньшем диаметре отверстия в сравнении с образцом, влево – о большем.
  • Далее снимают показания, применяя обе шкалы индикатора.
  • Наконец, к полученному значению прибавляют диаметр образца.

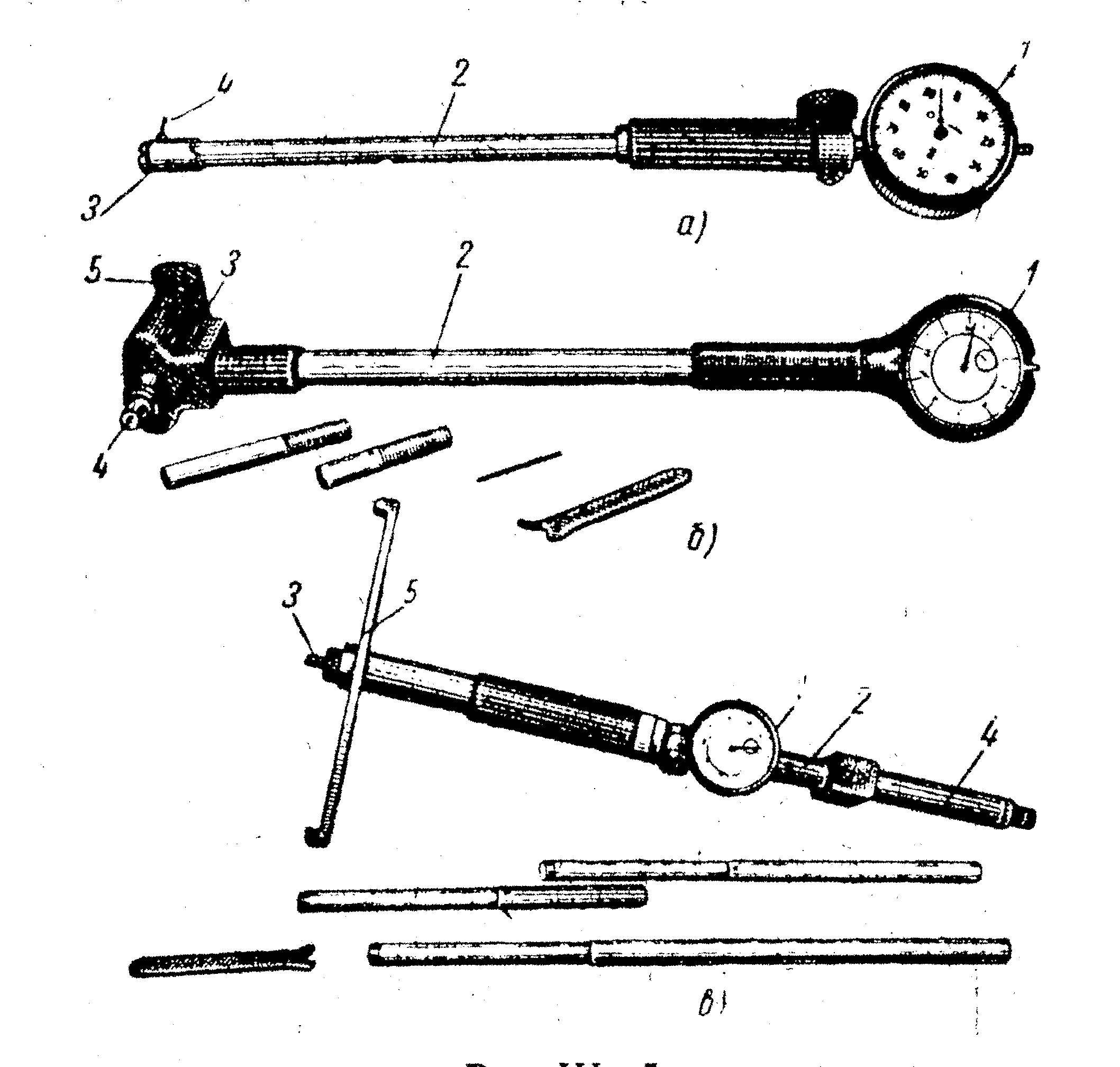

Для измерения больших отверстий индикаторные нутромеры комплектуют дополнительными стержнями-удлинителями.

Как настроить нутромер

Настройка нутромера невозможна без понимания его принципа действия. Следует знать, что он идентичен принципу работы микрометра, что позволяет провести сравнение показателей, полученных на двух аппаратах. Если микрометр имеет погрешность в пределах допустимых норм, то нужно произвести в следующем порядке действия для настройки нутромера:

  1. Подобрать базовый стержень. Он может быть любой длины, его необходимо установить на измерительную штангу.
  2. На микрометре устанавливается то же значение, которое имеет стержень.
  3. Необходимо затянуть стопорный винт для фиксации значения.
  4. Втулку стержня следует зафиксировать в тисках, а его основную часть разместить между измерительными губками.
  5. Стрелку надо совместить с нулем на циферблате, вращая головку нутромера.

Таким способом можно откалибровать значение устройства и подогнать его под необходимые для работы и точного измерения данные. Это даст возможность производить измерение с точностью до сотой доли миллиметра. Настройка нутромера — это очень важный процесс, который будет влиять на качество работы в дальнейшем. По такому же алгоритму  производится и ежегодная поверка аппарата.

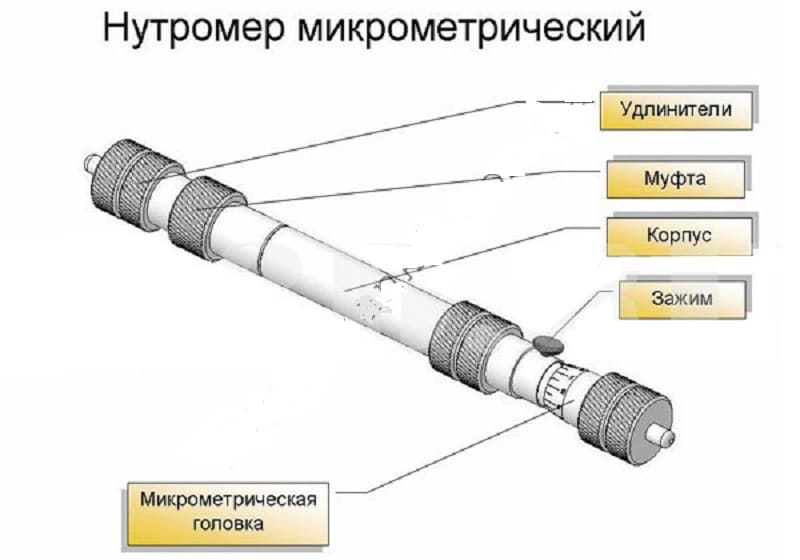

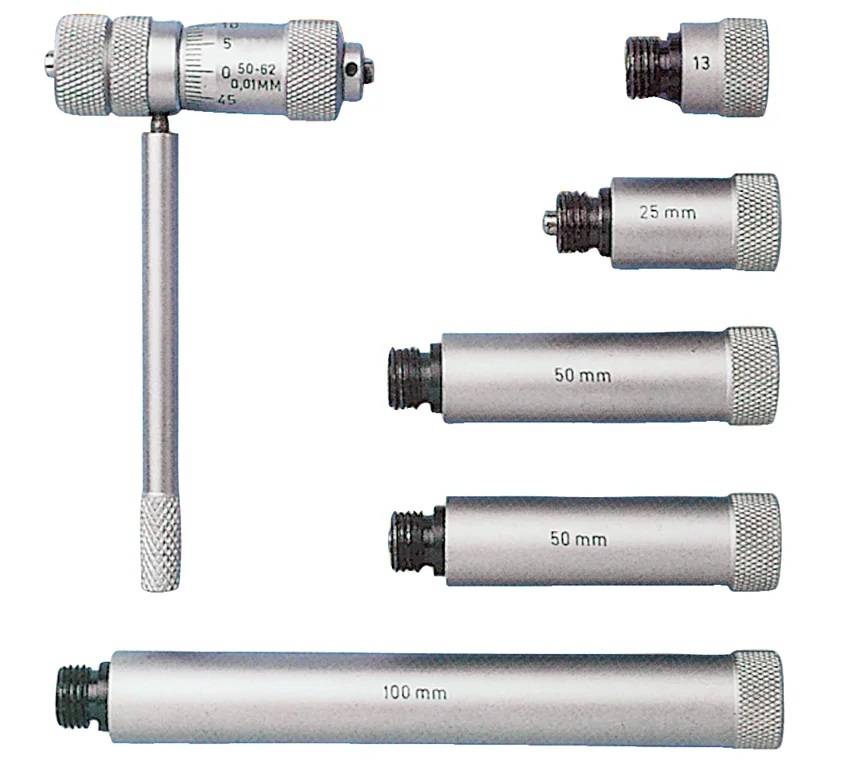

Работа с микрометрическими нутромерами

В общем случае она делится на два типа: первый – это подготовка (настройка, с целью подтверждения точности регистрации значений, и обнуление), второй – непосредственное снятие показаний. Рассмотрим обе стадии и действия на каждой из них.

Поверка

Общий механизм ее проведения мы приведем ниже, в разделе, посвященном эксплуатации. Здесь же скажем, что осуществляется она лишь в отношении модели, установленной «на ноль». Для этого, при температуре окружения в 20 0С, выполняют следующие действия:

  • размещают сферическую головку инструмента между губками меры;
  • прижимают необходимые поверхности, вращая барабан;
  • фиксируют сборку при помощи специального винта;
  • убеждаются, что продольная линия на стебле расположена точно по центру отметки «0».

После чего переходят к снятию показаний.

Предлагаем посмотреть, как осуществляется настройка нутромера микрометрического, видеоролик ответит на те вопросы, возникшие в процессе прочтения, и рассказывать о которых в текстовом формате было бы слишком долго.

https://youtube.com/watch?v=hyqEwtqDxNY

Все действия следует выполнять в соответствии с ГОСТом 17215-71; согласно данной методике, интервал между поверками – 1 год. Условия для их проведения должны быть неизменно следующими:

  • уровень влажности – не более 80%;
  • температура в помещении – от +15 до +25 градусов по Цельсию.

Внимание, на ноль прибор необходимо устанавливать перед каждым новым снятием показаний. Чтобы не спровоцировать при этом искажение значений, стоит держать инструмент во время настройки за втулку, которая не нагреется от тепла руки, в отличие от стального стержня

Как правильно измерять нутромером микрометрического типа

Следует выполнить следующие действия:

  1. выставить на приборе примерный диаметр необходимого отверстия;
  2. расположить сферическую головку внутри данной полости, таким образом, чтобы она была расположена под углом в 90 градусов по отношению к продольной оси;
  3. прижать инструмент сразу к обеим стенкам с помощью барабана и вращающейся трещотки;
  4. закрутить стопорный винт для закрепления результата и извлечь стержень с наконечником;
  5. взять полученную величину и приплюсовать к ней длину головки вместе с удлинителем (если он использовался).

Согласитесь, нет ничего сложного и результат получается достаточно точным (даже с учетом погрешности, которая незначительна). Посмотрите, как работает нутромер микрометрический, как пользоваться им: видео поможет закрепить впечатление и наглядно покажет некоторые специфические моменты. Например, лучше слов объяснит, как покачивать прибор в цилиндрических отверстиях. Согласитесь, о специфике перемещения в продольном и одновременно поперечном направлении достаточно сложно рассказывать, а между тем эту операцию необходимо проводить для определения минимума и максимума величин.

Так что ролик в данном случае будет вдвойне полезен – отметет сомнения и заодно покажет, как на практике складывать три значения для получения итогового.

Обратите внимание, условия эксплуатации те же, то есть +15…25 0С при влажности не более 80%

Назначение

В современных условиях использование нутромера только приветствуется, а зачастую и необходимо – потому что позволяет задать и реализовать универсальную методику проведения измерений. Это актуально для машиностроения, механизированных цехов, ремонта промышленного оборудования, автомобильных станций – для любой сферы, в которой требуется узнать точные показатели внутренних размеров.

При проведении работ наконечники обычно размещают под углом в 180 градусов друг к другу, центрируя линию, по которой будут считываться результаты. Данное решение также упрощает передачу движения от наконечников.

https://youtube.com/watch?v=I_a1CPAhzKI

https://youtube.com/watch?v=MPRXTWXyZEY

Виды нутромеров

Нутромер — это измерительный прибор, который классифицируется на два основных вида. Отличаются приборы по способу проведения измерительных манипуляций. Они бывают:

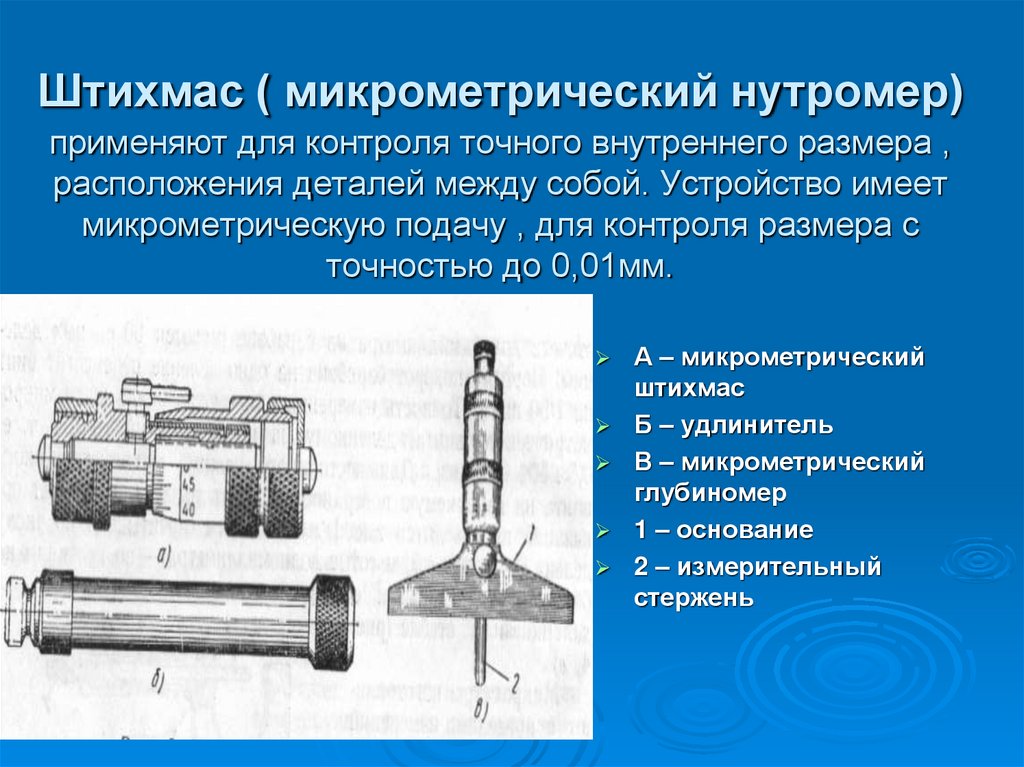

  1. Микрометрические — предназначены для определения точного расстояния в миллиметрах.

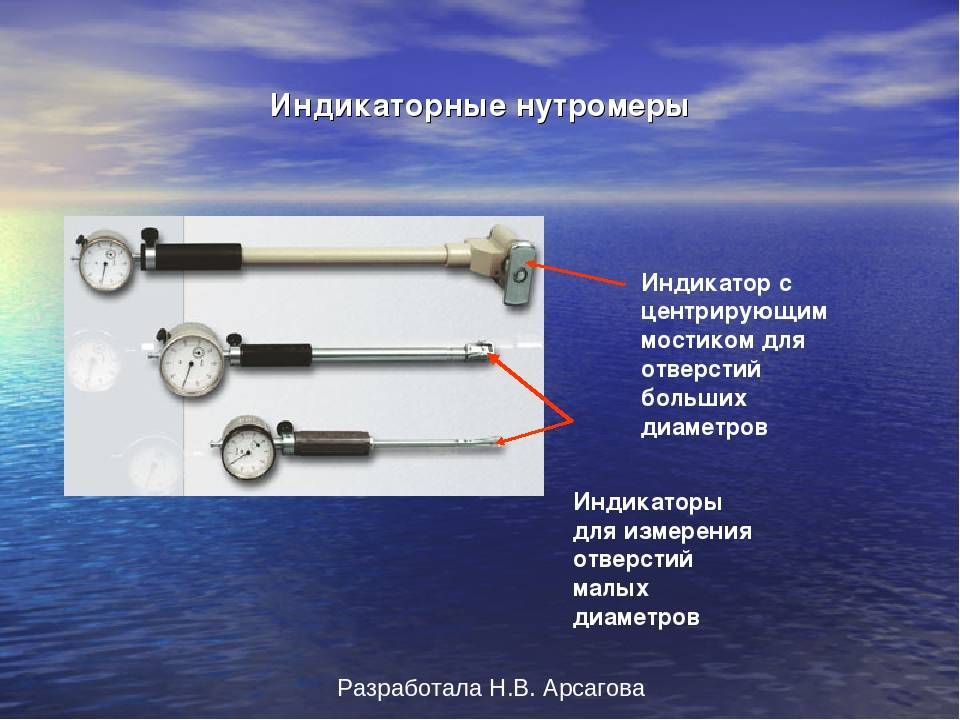

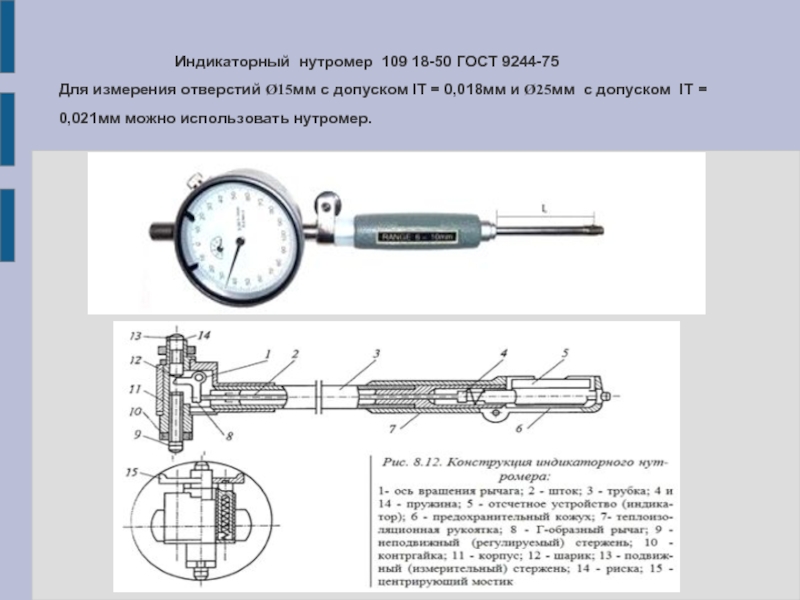

  2. Индикаторные — отличаются конструктивно от микрометрических, и предназначены они для определения разницы реального размера от шаблонного. Обычно такие приборы являются незаменимыми инструментами мастеров, занимающихся ремонтом и расточкой двигателей внутреннего сгорания.

На виды нутромеры классифицируются еще по такому признаку, как количество точек соприкосновения. Они бывают двухточечными и трехточечными, и отличаются по численности касательных элементов. Наиболее популярными среди микрометрических инструментов являются двухточечные модели.

Трехточечные устройства оснащены тремя наконечниками, расположенными под углом 120 градусов. Используются они для исключения возможных субъективных погрешностей, поэтому характеризуются более высокой точностью измерений в отличие от двухточечных.

Это интересно! Для получения более точных результатов измерения, необходимых, например, в автомобилестроении, используется штихмас с пневматическим наконечником. Приборы такого типа еще называются пробковыми.

Классифицируют нутромеры на виды по такому важному критерию, как отображение полученных значений. Наиболее популярными являются механические приборы, имеющие микрометрическую шкалу, по которой пользователю необходимо самостоятельно определять полученные значения

Индикаторный штихмас оснащен стрелкой и измерительной шкалой, по которой определяются полученные значения. Количество стрелочных указателей зависит от точности прибора.

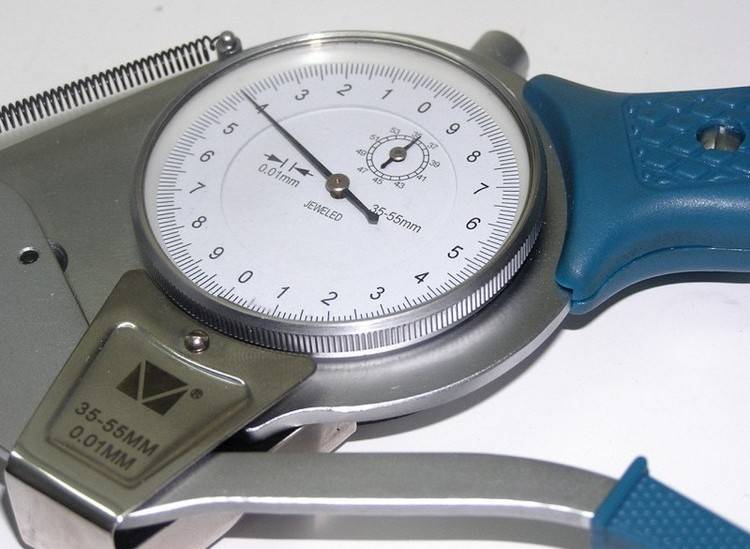

Самым дорогим и точным является электронный нутромер. Вместо измерительной шкалы, прибор оснащен электронным дисплеем, на который выводятся соответствующие значения при измерениях.

Приборы по назначению классифицируют на следующие виды:

  1. Для измерения маленьких отверстий. Внешне они сочетают в себе детали от штангенциркуля и микрометра, но главным их назначением является измерение внутренних отверстий небольших по размеру деталей.
  2. Рычажные — они состоят из стрелочного или цифрового дисплея и рычагов, соединенных с выступающими концами. Концы направлены в противоположную сторону друг от друга. Предназначен такой инструмент для измерения размеров паза внутри цилиндрических деталей.

Существует еще очень много других модификаций нутромеров, отличающиеся по типу и форме используемых наконечников, при помощи которых выполняются измерительные манипуляции.

Назначение

В современных условиях использование нутромера только приветствуется, а зачастую и необходимо – потому что позволяет задать и реализовать универсальную методику проведения измерений. Это актуально для машиностроения, механизированных цехов, ремонта промышленного оборудования, автомобильных станций – для любой сферы, в которой требуется узнать точные показатели внутренних размеров.

При проведении работ наконечники обычно размещают под углом в 180 градусов друг к другу, центрируя линию, по которой будут считываться результаты. Данное решение также упрощает передачу движения от наконечников.

Какие бывают нутромеры

Их классификация довольно условна, но все же, по способу проведения замеров их разделяют на:

Микрометрические – позволяют определить реальную длину, абсолютным методом.

Индикаторные – получают все значения относительным путем, то есть сравнивая их с уже настроенным шаблоном.

По форме головки они могут быть:

  • сферические – все поверхности расположены на одной окружности;
  • цанговые – со своеобразным цилиндром в завершающей части;
  • кромочные – с пересекающимися осями, образующими острие в форме стрелы.

По виду передачи:

По числу точек соприкосновения:

  • двухконтактные – наиболее распространены;
  • трехконтактные (пассиметры) – с одним подвижным наконечником.

По рабочему диапазону:

  • узкого – 18-50 мм;
  • широкого – 3-1000 мм.

Также существует разделение, есть ли нониус или же его нет, электронная ли головка или же механическая, и поменее важным параметрам.

Порядок работы.

7.1. Ввести нутромер в проверяемое отверстие и слегка покачивая, определить максимальное показание индикатора. При измерении отверстий малых диаметров, большой глубины и невозможности покачивания нутромер следует слегка повернуть в обе стороны вокруг вертикальной оси. Разность между максимальным показанием и нулевым отсчетом определяет отклонение действительного размера требуемого значения.

7.2. В процессе работы необходимо периодически проверять нулевую установку нутромера.

7.3. Во избежание деформации отверстия в трубе в месте установки индикатора следует пользоваться зажимом только при вставленном в нутромер индикаторе.

Как разобрать индикаторный нутромер

Разборка прибора производится в порядке, обратном сборке. Сначала вывинчивается удлинительный стержень, а затем индикатор отделяется от измерительной штанги. Перед длительным хранением все элементы конструкции, за исключением циферблата индикатора, протираются авиационным бензином и смазываются. Хранение нутромера осуществляется в упаковочном боксе при температуре +20±5°С.

Многие детали имеют отверстия и полости. Для их измерения созданы специализированные инструменты – нутромеры. Далее рассмотрено, устройство нутромера, варианты данных инструментов, как пользоваться нутромером.

Как настроить нутромер

Настройка нутромера невозможна без понимания его принципа действия. Следует знать, что он идентичен принципу работы микрометра, что позволяет провести сравнение показателей, полученных на двух аппаратах. Если микрометр имеет погрешность в пределах допустимых норм, то нужно произвести в следующем порядке действия для настройки нутромера:

  1. Подобрать базовый стержень. Он может быть любой длины, его необходимо установить на измерительную штангу.
  2. На микрометре устанавливается то же значение, которое имеет стержень.
  3. Необходимо затянуть стопорный винт для фиксации значения.
  4. Втулку стержня следует зафиксировать в тисках, а его основную часть разместить между измерительными губками.
  5. Стрелку надо совместить с нулем на циферблате, вращая головку нутромера.

Таким способом можно откалибровать значение устройства и подогнать его под необходимые для работы и точного измерения данные. Это даст возможность производить измерение с точностью до сотой доли миллиметра. Настройка нутромера — это очень важный процесс, который будет влиять на качество работы в дальнейшем. По такому же алгоритму производится и ежегодная поверка аппарата.

Устройство и принцип функционирования

Нутромеры – это инструменты для нахождения внутренних размеров (диаметров отверстий, пазов и т. д.). Они рассчитаны на случаи, когда недоступно применение других инструментов в виде рулетки либо линейки или они недостаточно точны. Рассматриваемые приборы применяют в автосервисах, механосборочных цехах, слесарных мастерских, например, для замера цилиндров двигателя.

Общепринятой классификации данных устройств не создано, однако нутромеры дифференцируют на основе различных параметров. Так, по конструкции их подразделяют на шариковые, цанговые и др., по варианту отсчетного устройства – на индикаторные и др., по контакту с определяемой поверхностью – на кромочные и др. Наиболее известна и обширно распространена классификация, основанная на совокупности конструктивных особенностей нутромеров и их назначении:

  • Конструкция микрометрических моделей, включает соединенные колпачком микрометрический винт и барабан, стебель со сферическим наконечником, предохранительный колпачок, стопор. К тому же их комплектуют несколькими удлинителями и мерой. Головку вариантов с верхним значением измерений более 1250 мм оснащают индикатором часовой конструкции с интервалами делений в 0,01 мм. Рассматриваемые приборы производят на основе ГОСТ 17215. Встречается пять типоразмеров таких моделей с различными рабочими диапазонами: от 50 до 2500 мм. Варианты с часовым индикатором представлены еще в трех типоразмерах с диапазоном от 1250 до 10000 мм. Устройства данного типа ввиду хороших метрологических параметров (точность и погрешность равны около 0,01 и 0,006 мм соответственно) обычно применяют для точной проверки размеров.
  • Индикаторные нутромеры включают два основных узла: индикатор с часовым циферблатом и измерительную часть, представленную двумя стержнями (подвижным, служащим для монтажа сменных вставок, и находящимся в корпусе неподвижным). Кроме того, в корпусе размещена система подвижных рычагов. Индикаторные приборы подходят для отверстий диаметром от 6 мм и имеют погрешность в 0,025-0,15 мм. Движение стержня и цена деления составляют 1-10 и 0,001-0,01 мм соответственно.

Первые простейшие модели нутромеров появились около XVII в. Данные инструменты были выполнены в виде циркулей с отогнутыми наружу концами ножек. Современные начальные модели, называемые штихмассами, представлены трубками либо стержнями с наконечниками сферической формы. Они рассчитаны на крупные отверстия диаметром 100-2500 мм.

Принцип их функционирования состоит в передаче величины перемещения подвижного стержня на отсчетное устройство посредством передаточного механизма. Нутромеры оснащают передаточными механизмами различного типа, что также определяет сферу применения. Так, варианты с рычажными, конусными и клиновыми передачами рассчитаны на небольшие отверстия. Конусные модели (кромочные со стрелочной головкой либо шкалой с нониусом, цанговые, шариковые в трех типоразмерах) применяют для малых отверстий (от 0,2, от 0,95, 3-18 мм соответственно). Большинство индикаторных нутромеров оснащают передаточными устройствами рычажного либо клинового типа. Рабочий диапазон для них составляет от 3 до 1000 и от 18 до 50 мм соответственно.

Еще одним классификационным признаком для нутромеров является количество точек соприкосновения с поверхностью.

Только пассиметры имеют три наконечника, один из которых подвижен. Такие устройства имеют рабочий диапазон от 19 до 120 мм. Кроме того, для дифференциации нутромеров используют форму контактной поверхности (плоская, кромочная и др.).

Отдельно следует отметить электронные модели. Они представлены модификациями микрометрических нутромеров, оснащенными электронной головкой с цифровым отсчетом. Как и для механических аналогов, принцип измерения такими приборами основан на сравнении с мерой, в качестве которой в данном случае применяется высокоточное кольцо.

Технология измерения

Прежде всего, необходимо отметить, что разработано два метода измерения:

  • Абсолютный способ состоит в определении значения расстояния между заданными точками путем помещения прибора внутрь.
  • При относительной технологии для получения результата используется образец.

Следует отметить, что названные технологии подходят для различных типов измерительных приборов. Первая служит для микрометрического нутромера, а вторая – для индикаторного.

Измерения прибором первого типа включают приведенные далее операции:

  • На инструменте выставляют приблизительный размер измеряемого отверстия.
  • Головку располагают внутри перпендикулярно продольной оси прибора.
  • C обеих сторон обеспечивают прижатие поверхностей измерения к стенкам путем вращения трещотки и барабана.
  • Закручивают стопорный винт и извлекают инструмент.
  • Для получения результата к значению шкалы прибавляют длину манометрической головки, а также удлинителя в случае его применения.

При работах с отверстиями цилиндрической формы инструмент покачивают поочередно в продольном и поперечном направлениях с целью определения максимального и минимального значения соответственно.

Измерение индикаторным прибором также включает несколько этапов:

  • Прежде всего, индикаторный нутромер располагают внутри отверстия стержнем перпендикулярно продольной оси измеряемой детали, корректируя его легкими покачиваниями.
  • Отклонение стрелки вправо свидетельствует о меньшем диаметре отверстия в сравнении с образцом, влево – о большем.
  • Далее снимают показания, применяя обе шкалы индикатора.
  • Наконец, к полученному значению прибавляют диаметр образца.

Для измерения больших отверстий индикаторные нутромеры комплектуют дополнительными стержнями-удлинителями.

Поверка нутромеров

Как и все использующиеся на производствах индикаторные инструменты, нутромеры должны проходить периодические поверки. Их проводят в аттестованных Росстандартом лабораториях. После поверок на изделия наносят маркировки, несущие информацию о пригодности/непригодности инструментов для проведения измерений с заявленной точностью.

Нутромеры должны проходить поверки в соответствии с утвержденным на предприятии планом проведения метрологических испытаний, но не реже, чем раз в три года. По результатам поверок составляют протоколы и акты. Непригодные инструменты исключают из использования.

Умение пользоваться штангенциркулем пригодится домашнему мастеру и производственному специалисту. Инструмент обеспечивает высокую точность замеров при монтажных, ремонтных и пуско-наладочных работах. Он отличается простотой эксплуатации, удобством использования и длительным сроком службы.

Со стороны кажется, что это очень сложный прибор. Но это только на первый взгляд. Пользоваться различными типами микрометров может научиться каждый. Расскажем об этом в данной статье.

Ленточные пилы используются в дерево- и металлообработке. Если выбрать полотно для ленточной пилы, которое максимально подходит для решаемой задачи, и установить оптимальный режим резания, стоимость технологического процесса снизится без ущерба качества.

В промышленности используется большое количество измерительных приборов, при помощи которых осуществляется проверка качества и точности изготовления изделия и его работы. Нутромер один них.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
