Как пользоваться мультиметром при измерении электрических величин — виды, назначение и функции прибора

Применение

Бывают случаи, когда человек, являясь профессионалом в какой-либо области, не касающейся электричества, совершенно не знает, зачем нужен мультиметр. Такое возможно потому, что еще недавно, буквально пару десятилетий назад, приборы эти производились только в аналоговом исполнении и были довольно дорогими.

Применялись они, в основном, профессиональными электриками, были громоздкими, иногда требовали применения дополнительного источника питания.

В последнее время мультиметры делают компактными, недорогими, пользоваться ими стало намного проще. Любой рачительный хозяин сейчас обладает хотя бы простейшей моделью из большого семейства этих устройств.

Ведь, если установлена причина неисправности какого-либо прибора домашнего обихода, то устранение ее может оказаться под силу обычному человеку, не обладающему профессиональными знаниями и навыками электрика. При этом нередко, имея под рукой такой полезный измерительный прибор, владелец его не всегда использует все функции мультиметра.

Мультиметр применяется при ремонте электроприборов, отладке схем, электронных устройств. В повседневной жизни он может использоваться при ремонте электрической бытовой техники, электрической части автомобилей, мотоциклов, устранении неисправностей в электрических сетях, при устройстве проводки, ремонте радиоаппаратуры. Область применения очень велика.

Измерительные работы

Пора от слов перейти к делу. Узнаем, как делать измерения с помощью мультиметра и использовать дополнительные возможности прибора. Каждое действие будет проиллюстрировано картинкой. Но для лучшего представления посмотрите видео по теме.

Измерение тока

Измерение силы тока мультиметром производится в следующем порядке:

  1. Черный щуп подключите к порту, обозначенному «СОМ», а красный – в гнездо до 200 мА или от 200 мА до 10 А. Если вы не знаете, какая сила тока в цепи, красный щуп устанавливайте в порт 10 А (или больше, если такой предусмотрен на вашем приборе). Если уверены, что ток может превысить 100 миллиампер, тоже подойдет 10 А. А если известно, что он менее 100 миллиампер (десятки мА, мкА и даже нА), то установите красный щуп в гнездо mAVΩ;
  2. Установите режим измерения постоянного или переменного тока (обозначения их вы уже знаете). Если электрическая цепь питается от аккумулятора или батарейки – ставьте DC-режим (постоянный ток), в противном случае – АС-режим;
  3. Подключите щупы в разрыв цепи, в которой измеряете ток, так, чтобы стержень с красным проводом был соединен с положительным полюсом батарейки, а черный – с отрицательным;
  4. Если диапазон не ставится автоматически, то настройте его вручную. Для этого повращайте переключатель в секторе, предназначенном для измерения тока. Сначала поставьте на максимальное значение. Если дисплей показал «0», то диапазон нужно уменьшить. Если результат опять «0», уменьшайте рамки измерений до тех пор, пока дисплей не начнет показывать переполнение («OL», «OVER» или просто «1»). Если произошло переполнение, значит, нужный вам диапазон на один шаг выше. Переведите переключатель в установленные рамки и снимите показания с дисплея.


Если вы измеряете переменный ток, не нужно соблюдать полярность. За время, пока вы делаете замер, ток изменит свое направление не один десяток раз. Именно поэтому существует специальный измерительный режим для переменных величин.

Определение напряжения

А как проверить напряжение мультиметром? Для этого:

Щуп черного цвета воткните в общий разъем (СОМ), а красный – в тот, у которого в надписи присутствует английская буква V;
Выберите режим измерения напряжения (определите, постоянный или непостоянный ток). Если вы делаете измерения в цепи, запитанной от гальванического элемента, то режим должен быть постоянный (DC или сплошная линия с пунктиром), иначе – переменный (АС или волнистая линия);
Подключите мультиметр параллельно к тому элементу в цепи, в котором замеряете напряжение. На рисунке ниже напряжение измеряется в лампе

Обратите внимание, что черный щуп подключен с отрицательной стороны источника питания, а красный – с положительной. Если при измерении напряжения поменять полюса, ничего страшного не произойдет

Показания будут достоверными, но результат будет иметь отрицательный знак.


Как и в случае с измерением силы тока, при отсутствии автоматического подбора измерительного диапазона, его выбирают вручную. Используется тот же принцип: если на дисплее «0», уменьшите диапазон, пока не начнут появляться результаты. Если появилась одна из надписей, обозначающих переполнение, то увеличьте границы измерения.

Замеры сопротивления

Чтобы замерить сопротивление на участке цепи:

  1. Черный щуп подключите к общему разъему мультиметра «СОМ», а красный воткните в тот, в надписи которого присутствует символ «Ω»;
  2. Установите измерительный диапазон. Если не знаете, какое примерно значение сопротивления в цепи, поставьте максимальный;
  3. Перед тем как проверить сопротивление мультиметром отсоедините от источника питания интересующий вас участок. Посмотрите на картинку ниже: лампочка была отсоединена от батарейки перед произведением замера сопротивления. Если же цепь, в которой вы будете определять сопротивление, имеет ключ (кнопку включения), то можно не разбирать ее, а просто разомкнуть (перевести кнопку в положение «выключено»);
  4. Затем коснитесь щупами концов участка цепи, полярность при этом никакой роли не играет;
  5. Запомните показания дисплея.

Типовые измерения бытовым мультиметром

Измерение постоянного тока

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

Как проверить батарейки или аккумуляторы

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

Измерение опасного напряжения

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

Проверка диода или резистора.  Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

  1. Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
  2. Определяем фазу. Для этого существует индикаторная отвертка.
  3. Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
  4. Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
  5. Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

Дополнительные возможности

Разобравшись, как правильно пользоваться мультиметром для вычисления основных величин, можно переходить к изучению дополнительных функций прибора. Самая востребованная из них — это определение целостности проводов с помощью так называемой прозвонки. Провести эту процедуру несложно. Сначала нужно поставить стрелку прибора на соответствующий режим — обычно он обозначен изображением динамика или звуковых волн. Затем подключить щупы (чёрный в нижнее гнездо, красный — в среднее) и расположить их по краям цепи. Если она целая, то устройство издаст звуковой сигнал.

Мультиметром также можно проверить исправность диода. Если у конкретной модели прибора не предусмотрено для таких целей отдельной функции, это можно сделать в режиме определения сопротивления или прозвонки. Чёрный щуп нужно подключить к отрицательному концу диода, а красный — к положительному. Сопротивление должно присутствовать только в одном из них. Если оно есть в обоих направления или отсутствует вообще, то диод несправен.

Сложнее дело обстоит с проверкой светодиода. Он начинает работать только при поступлении тока в определённом диапазоне напряжения, потому при обычной проверке значения могут не подойти. Для того чтобы достоверно проверить его, понадобиться мультиметр с разъёмом для подключения транзисторов. Включать светодиод нужно «плюсом» в отверстие C (collector) и «минусом» в E (emitter) на секции NPN и наоборот на PNP. Если он исправен, то начнёт светиться. Определить положительный и отрицательный электроды у светодиода можно по их длине — «минус» обычно короче, чем «плюс».

У некоторых мультиметров есть функция проверки ёмкости конденсатора. Её диапазоны бывают в значениях от 2 нФ до 20 мкФ, а принцип проведения измерений ничем не отличается от прочих. Если таковой нет, то косвенно проверить исправность этого устройства можно с помощью режима определения сопротивления. Предел измерения нужно выставить на 20—2000 кОм, а щупы подключить к конденсатору.

Если он работает, то сопротивление сначала будет на нуле, но затем начнёт медленно увеличиваться, пока не дойдёт до максимального значения, и прибор не покажет цифру «1». Однако, такой способ ненадёжен — он не показывает ёмкость устройства и не может определить, справиться ли конденсатор с напряжением.

Раз в год рекомендуется проверять на точность сам мультиметр. Для этого нужно измерить им сопротивление, ток и напряжение в калибровочных схемах, где это значение заранее известно. Делается такая процедура в лабораториях, но многие домашние мастера считают, что для работы с бытовыми электроприборами такая точность не нужна, и пренебрегают ею.

Механизм эксплуатации тестеров напряжения

Современными производителями в набор рабочих функций добавляются:

  1. Измерение емкости современных конденсаторов.
  2. Частота электрического тока.
  3. Прозвонка диодов.
  4. Звуковой пробник.
  5. Измерение температуры.
  6. Измерение рабочих параметров современных транзисторов.

Примечание! При таком большом наборе рабочих функций у пользователей появляется вопрос о правильном использовании современного мультиметра.

Функциональные особенности

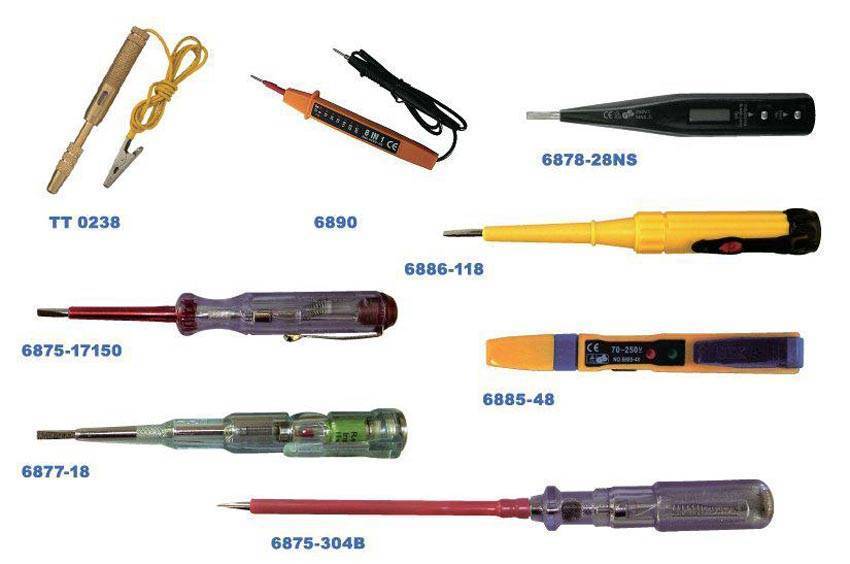

Современный тестер сетевого напряжения оснащен магнитным указателем и специальными шкалами для выполнения измерения. Значения величин таких шкал являются подписанными.

Тестер отвертки

Прибор приобретается покупателями из-за своей доступной стоимости даже несмотря на некоторые присутствующие недостатки:

  1. Для точной правильной настройки прибора используется подстроечный резистор для выставления стрелки именно на ноль.
  2. Цифровой тестер оснащен жидкокристаллическим высококачественным дисплеем для отображения результатов полученных измерений силы тока.

Виды подстроечных резисторов Обратите внимание! В предыдущих моделях, не оснащенных дисплеем, необходимый результат отображался светодиодами

Преимущества использования тестера

  1. Выдача результата с высокой точностью.
  2. Простое использование прибора без необходимости специальных знаний для перевода полученных величин.
  3. Наличие температурного датчика и измерителя частоты.
  4. Анимированная специальная шкала для измерения колебаний.

Электробезопасность

  • При работе с мультиметром обязательно выполнение следующих правил обращения с прибором, обеспечивающих защищенность в плане электрической безопасности:
  • запрещается работать с цифровым мультиметром в условиях повышенной влажности (в ванной комнате с остатками влаги, например);
  • недопустимо менять положение кругового переключателя, а также выбирать новый предел измерения в процессе снятия показаний в розетке;
  • ни в коем случае нельзя измерять электрические величины со значениями, превышающими выбранный вами предел;
  • категорически запрещено пользоваться цифровым прибором при неисправных (поврежденных механически или надломленных) измерительных проводах и щупах.

В заключение отметим, что к этой же проблематике (а именно – к вопросу безопасности) следует отнести и еще одну особенность применения мультиметра. Дело в том, что при работе с этим прибором вы сможете не только померить действующее напряжение, но и установить характер неисправности, проявляющейся в виде его отсутствия.

Для этого вам дополнительно потребуется обычная индикаторная отвертка, посредством которой вы сможете установить факт наличия (или отсутствия) «фазы» на одном из розеточных клеммников.

Случается, что индикаторная отвертка показывает наличие «фазы», а при вставлении обоих измерительных щупов в розетку показание мультиметра не меняется. Это значит, что в «нулевой» жиле электропроводки имеется обрыв, или нарушен контакт в соединении ее с розеточным клеммником.

При работе с индикаторной отверткой обязательно убедитесь в исправности этого вспомогательного приспособления. Его надо проверить на заведомо «рабочей» розетке. Для проверки последней достаточно подключить к ней работающую настольную лампу или утюг.

Использование мультиметра очень упрощает работу электрика. И на бытовом уровне прибор может пригодиться, если надо проверить, исправна ли розетка, и какое напряжение в сети.

Питание

В обоих видах мультиметров для работы требуются элементы питания. Некоторыми видами индикаторов можно измерять напряжение и без батарей, однако для всех остальных видов измерений все-таки требуется источник энергии.

Это могут быть батарейки разных видов – АА, ААА, «Крона» («6F22») или аккумуляторы. Существуют модели со встроенными аккумуляторами, которые можно подзарядить.

Очень хорошо, если в мультиметре есть функция автоотключения при бездействии. Часто получается так, что измерения произведены, сломанный прибор отремонтирован, начинаются проверочные/наладочные пуски, а мультиметр забыт во включенном состоянии.

За несколько часов аккумулятор вполне может разрядиться. Поэтому для тех, кто постоянно пользуется измерительным прибором, лучше выбрать модель с автоотключением.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

  • Положение OFF — выключение прибора.
  • ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
  • DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
  • 10 А —  для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
  • HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
  • Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
  • Ω — измерение сопротивлений.
  • DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Разновидности мультиметров и принцип их устройства

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.

Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.

Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций. Производители предлагают дорогие модели, похожие на осциллографы.

На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.

Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений.

Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.

Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.

Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.

Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

  • В комплект для измерений входят два провода с клеммами и остроконечными щупами:
  • один провод черного цвета – «минус», «масса», «com» (common – общий);
  • второй провод красного – «плюс» или «измерительный».

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.

Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Популярные модели мультиметров

Условно все производимые устройства этого типа можно разделить на группы по:

  1. применение – домашнее, «и при необходимости», относительно постоянное для ремонта и проверки электрооборудования и сетей, профессиональное;
  2. виду – портативный и стационарный. Последние, как правило, профессиональные или полупрофессиональные;
  3. объем задач – только самые простые измерения, расширенный функционал без специальных настроек, расширенные функции с возможностью настройки;
  4. точность измерения – достаточна для домашних задач или профессионального использования;
  5. цена. Стоимость устройств колеблется от сотен рублей до тысяч, в зависимости от возможностей, качества и популярности производителя.

Проверка реле и электронных схем

Иногда приходится проверять элементы автоматики – реле и электронные блоки. Реле проверяется, как правило, на величину тока открытия, для чего в цепь включается соответствующая нагрузка, и последовательно с ней мультиметр, работающий в режиме амперметра.

В блоках управления проверяется напряжение на соответствующих контактах или сопротивление между определенными парами контактов в соответствии с их функциональным назначением.

Проверяется с помощью мультиметра и работоспособность отдельных элементов электрических схем, например полупроводниковых приборов (транзисторов, тиристоров), конденсаторов.

Для этого детали выпаиваются из плат и вставляются в специальные разъемы на корпусе прибора. Такие функции доступны, как правило, в цифровых мультиметрах.

Точность работы мультиметра

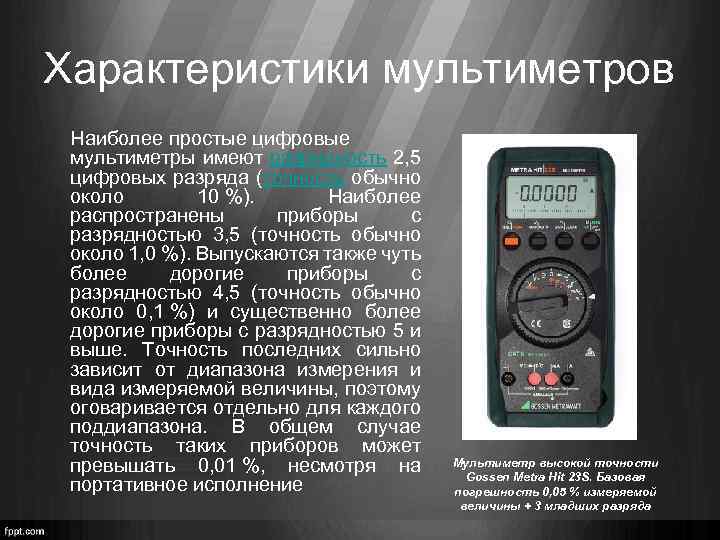

В зависимости от сложности, устройство может иметь от 2,5 (самые простые) до 8,5 (прецизионные) разряда отображения чисел. Наиболее распространены приборы с 3,5 разряда. Разрядность указывает, что прибор может отражать количество разрядов от 0 до 9 полностью или частично. Например, для 3,5 разряда возможны измерения в пределах 0,000…1,999. Если величина выходит за указанные пределы, требуется ручное или автоматическое переключение на другой диапазон.

Точность работы не зависит напрямую от разрядности, хотя связь есть. Так, у приборов с 2,5 разряда погрешность измерения около 10%, у приборов с 4,5 – до 0,1%. При разрядности выше 5 точность оговаривается отдельно для каждого вида измерений и может доходить до 0,01%.

У стационарных приборов точность обычно выше, чем у портативных.
