Как пользоваться динамометрическим ключом: подробная информация об инструменте

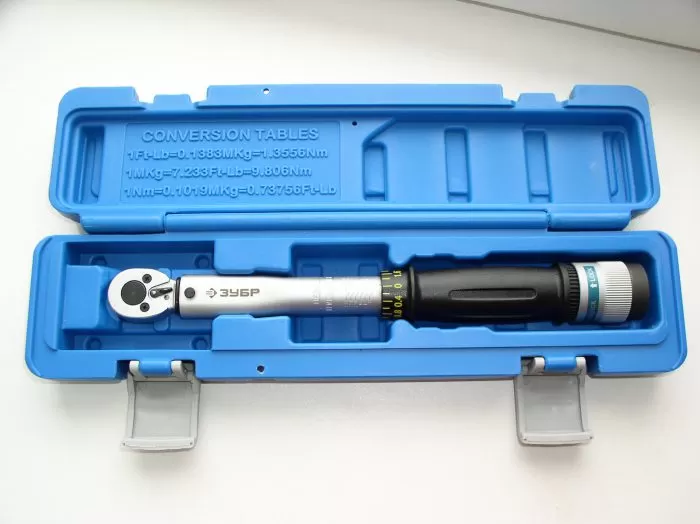

Динамометрический ключ

Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас. В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки. Единицей измерения для момента силы является ньютон-метр, рус. Нм, англ. Nm. Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники. И в решении данной задачи надежным помощником станет динамометрический ключ. Динамометрический ключ

внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку. Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально. Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу. Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм. и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ. Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки 98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале. В суме 98+2 получим 100Нм.

Варианты самодельных динамометрических ключей

Для начала вспомним школьный курс физики. Измерение крутящего момента производится в ньютонах на метр. Не вдаваясь в формулы, практически это означает: 10 Н.м. – равно усилию в 1 кг, приложенному к рычагу длиной 1 метр.

Этот метод далеко не нов: владельцы автомобилей ВАЗ и УАЗ, при ремонте редуктора заднего моста, пользовались методичкой, разработанной еще при СССР.

Популярное: Какой подкатной домкрат выбрать на 2 т или 3 т?

Гайка хвостовика, которая сжимала обоймы конических подшипников, затягивалась со строго дозированным усилием. Момент контролировался с помощью домашнего динамометра, а при его отсутствии – «точный» измерительный прибор делался из безмена.

По сути, это и есть прообраз самодельного динамометрического ключа. Только в качестве рычага используется фланец полуоси.

Варианты самодельных динамометрических ключей

Для начала вспомним школьный курс физики. Измерение крутящего момента производится в ньютонах на метр. Не вдаваясь в формулы, практически это означает: 10 Н.м. – равно усилию в 1 кг, приложенному к рычагу длиной 1 метр.

Этот метод далеко не нов: владельцы автомобилей ВАЗ и УАЗ, при ремонте редуктора заднего моста, пользовались методичкой, разработанной еще при СССР.

Популярное: Какой подкатной домкрат выбрать на 2 т или 3 т?

Гайка хвостовика, которая сжимала обоймы конических подшипников, затягивалась со строго дозированным усилием. Момент контролировался с помощью домашнего динамометра, а при его отсутствии – «точный» измерительный прибор делался из безмена.


По сути, это и есть прообраз самодельного динамометрического ключа. Только в качестве рычага используется фланец полуоси.

Как пользоваться динамометрическим ключом щелчкового и иного типа

Чтобы правильно воспользоваться инструментом, автолюбителю не потребуется каких-либо особых навыков, достаточно лишь 2-3 раза самостоятельно затянуть или открутить гайку. Для каждого изделия надлежащего качества имеется инструкция по использованию прибора, в соответствии с которой необходимо выполнить следующие шаги:

  • Выбрать подходящую насадку, которая будет соответствовать размеру гайки.
  • На рукоятке выстраивается необходимое предельное усилие, которое требуется приложить к крепежу.
  • После настройки шкалы необходимо зафиксировать винт, который будет определять это усилие и не даст мастеру сорвать гайку.
  • Рабочий орган ключа накидывается на гайку и происходит затяжка. Автолюбитель может не переживать, что сорвёт крепёж, так как при достижении выставленного усилия прибор начнёт трещать и прокручиваться вхолостую.

Важно! Если гайки особенно чувствительны к лишнему усилию, то желательно выставить на шкале немного меньший предел усилия, чем может выдержать крепёжный элемент, потому что погрешность измерения может спровоцировать поломку материала. Щелчковый ключ

Щелчковый ключ

Затягивание ступичного подшипника. Используем ключ со стрелкой

Ступичная гайка и резьба на валу привода колес или полуоси является ответственным резьбовым соединением. Рекомендуется затягивать гайку на момент, предусмотренный для данного ступичного подшипника и резьбы.

Порядок действий:

  1. Подготовить динамометрический стрелочный измерительный прибор;
  2. Обеспечить длину рычага не менее 1 метра;
  3. Произвести затягивание гайки, обеспечив достижение усилия в Н·м (для каждой марки авто этот показатель индивидуален);
  4. При необходимости, дополнительно провернуть гайку еще на определенный угол для его фиксации (в соответствии с руководством по эксплуатации).

Специалисты советуют производить проверку момента затяжки ступиц колес автомобиля через каждые 15-20 тысяч км. пробега.

Видео: «Затягивание ступичного подшипника моментным ключом»

Универсальная таблица затяжки болтов

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Выбираем динамометрический ключ: виды, характеристики и особенности

В статье рассматриваются динамометрические ключи различных видов, сравниваются их характеристики и стоимость. Кроме того, описывается устройство и принцип работы таких ключей, рассматривается возможность использования дополнительных насадок и мультипликаторов.

Динамометрический ключ — инструмент, незаменимый в случаях, когда необходимо знать, насколько качественно закручено резьбовое соединение, что позволяет исключить:

  • неплотное соединение узлов;
  • срыв резьбы;
  • механическую поломку болтов;
  • скручивание и растрескивание трубок;
  • пережатие и поломку граверов.

Каждое изделие, в зависимости от того, из какого материала оно сделано, имеет предел прочности, в соответствии с которым ограничивается максимальное усилие его затяжки. Узнать этот порог можно из паспортных данных оборудования с указанием максимального или рекомендуемого усилия затяжки, после чего выставить на ключе требуемую величину срабатывания.

Динамометрический ключ используется для выполнения следующих работ:

  1. Обтяжка резьбовых и болтовых соединений в электроустановках.
  2. Работы с автомобильным двигателем, ходовой частью.
  3. Обтяжка резьбовых соединений водяных и газовых шлангов.
  4. Соединение накидных гаек в переходах между медными или пластиковыми водоводами.

Виды динамометрических ключей

По способу индикации и настройки все динамометрические ключи можно разделить на несколько категорий.

1. Ключи динамометрические с предустановленным моментом затяжки, не регулируемые.

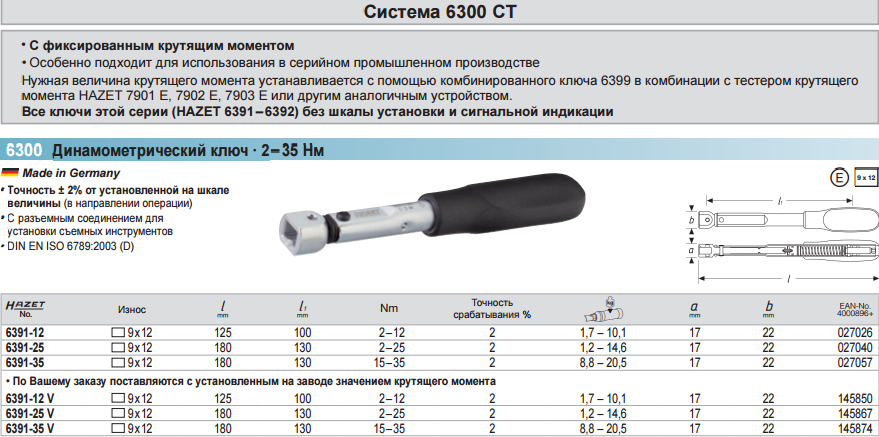

Hazet 50-200 Nm

Данные ключи настроены на работу с определенным усилием и не могут перестраиваться пользователем. Это является их достоинством и недостатком одновременно, поскольку данный ключ обладает высокой надежностью, но при этом узкоспециализирован.

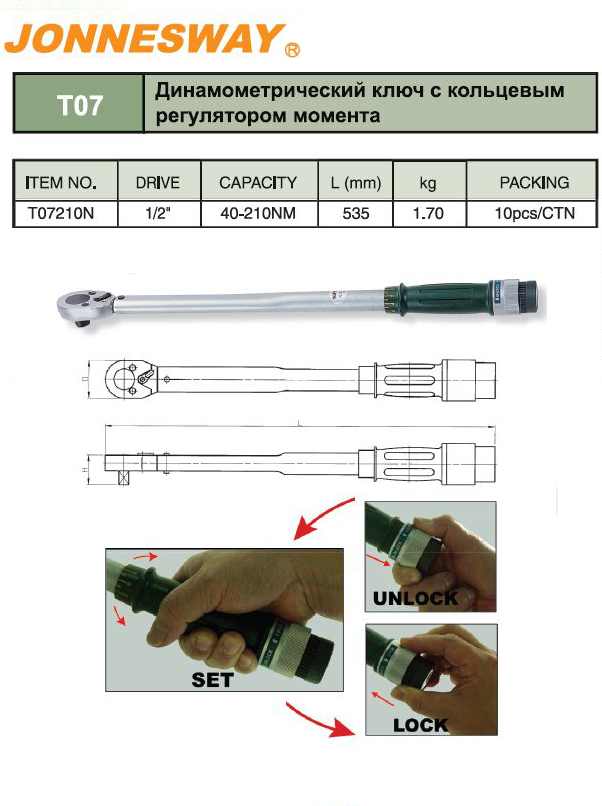

2. Ключи динамометрические с предварительно выставляемым моментом затяжки.

Force 5-25

Эти ключи просты и надежны, благодаря чему они получили широкое распространение. С помощью регулировки усилия сжатия пружины данные ключи могут настраиваться на срабатывание при необходимом усилии затяжки.

Срабатывание сопровождается специфическим щелчком и коротким свободным перемещением рукоятки ключа.

Использовать данные ключи можно для работы с различными удлинителями и шарнирными ключами в местах, где нет возможности видеть индикацию.

Большинство моделей в базовой комплектации снабжаются трещоточной головкой или комплектом рожковых насадок.

3. Ключи динамометрические со стрелочной индикацией создаваемого усилия.

Torqueleader CDS 400 S

Благодаря стрелочной индикации прибор можно применять для затяжки различных соединений с неодинаковым допустимым моментом вращения без его перенастройки. Такой ключ может оказаться неудобным при необходимости выполнить затяжку соединений в местах, не обеспечивающих к ним свободный доступ, так как во время работы может быть не видна стрелочная индикация.

4. Ключи динамометрические с цифровой индикацией создаваемого усилия.

TOHNICHI CPT50X12D-G

Позволяют с большой точностью контролировать усилие затяжки элементов (до десятых, и даже сотых Нм), что особо важно при монтаже электроники и выполнении ремонта автомобильных узлов. 5. Комбинированные динамометрические ключи с выставляемым моментом затяжки и стрелочной или цифровой индикацией прикладываемого усилия

Комбинированные динамометрические ключи с выставляемым моментом затяжки и стрелочной или цифровой индикацией прикладываемого усилия

5. Комбинированные динамометрические ключи с выставляемым моментом затяжки и стрелочной или цифровой индикацией прикладываемого усилия.

Эффективно предохраняют от случайного приложения излишнего крутящего момента в сочетании с возможностью постоянного контроля величины прикладываемого усилия на индикаторе.

По внешней форме динамометрические ключи можно разделить на следующие виды:

  1. Динамометрические ключи-отвертки, используются для работы с электроникой и различными хрупкими механизмами.

Weidmuller

  1. Ручные динамометрические ключи. Могут иметь различную форму и рабочий предел, являются наиболее распространенными как в домашнем хозяйстве, так и на производстве.

Определение момента затяжки

Динамометрическим ключом

Подбор этого инструмента должен осуществляться так, чтобы затяжной момент на крепежном элементе был на 20-30% меньше, нежели значение максимального момента на используемом ключе. Если попытаться превысить допустимый лимит, то инструмент может легко сломаться.

Чтобы выполнить вторичную протяжку болтов, следует придерживаться следующих рекомендаций:

  1. Точно знать значение необходимого затяжного усилия.
  2. Выполняя контрольную проверку затяжки, необходимо выставлять усилие и проверять по кругу каждый крепежный элемент.
  3. Запрещается пользоваться динамометрическим ключом как обычным, его не стоит использовать для закрутки деталей, гаек и болтов, чтобы получить лишь примерное усилие. Его стоит использовать для выполнения контрольной протяжки.
  4. У динамометрического ключа должен быть запас для измерения момента усилия.

Без использования динамометрического ключа

Чтобы выполнить проверку нам понадобится наличие:

  • накидного или рожкового ключа;
  • пружинного кантера или весов, с пределом не менее 30 кг;
  • таблицы, которая содержит сведения об усилии затяжки болтов и гаек.

Момент затяжки является усилием, которое необходимо приложить на рычаг размером в 1 метр. К примеру, требуется выполнить затяжку гайки рассчитав для этого усилие в 2 кГс/м:

  1. Нам потребуется узнать какой длины ключ. Например, длина составляет 20 см или 0,2 метра.
  2. Разделить единицу на наше полученное значение: 1/0,2 = 5.
  3. Умножить полученный результат: 5*2кГс/м = 10 кг.

Далее на практическом опыте крепим к ключу крючок и присоединяем его к весам. Выполняем натяжку к нужному значению (которое мы получили в ходе расчетов) и начинаем постепенно закручивать/проверять. Применение такого кустарного метода все же лучше, нежели закручивать болты на «глаз». Погрешность будет присутствовать в любом случае, однако с увеличением усилия она будет уменьшаться. Все зависит от того, какого качества весы. Однако для проведения серьезных и профессиональных работ лучше обзавестись специальным динамометрическим ключом.

Как пользоваться динамометрическим ключом щелчкового и иного типа

Чтобы правильно воспользоваться инструментом, автолюбителю не потребуется каких-либо особых навыков, достаточно лишь 2-3 раза самостоятельно затянуть или открутить гайку. Для каждого изделия надлежащего качества имеется инструкция по использованию прибора, в соответствии с которой необходимо выполнить следующие шаги:

  • Выбрать подходящую насадку, которая будет соответствовать размеру гайки.
  • На рукоятке выстраивается необходимое предельное усилие, которое требуется приложить к крепежу.
  • После настройки шкалы необходимо зафиксировать винт, который будет определять это усилие и не даст мастеру сорвать гайку.
  • Рабочий орган ключа накидывается на гайку и происходит затяжка. Автолюбитель может не переживать, что сорвёт крепёж, так как при достижении выставленного усилия прибор начнёт трещать и прокручиваться вхолостую.

Важно!
Если гайки особенно чувствительны к лишнему усилию, то желательно выставить на шкале немного меньший предел усилия, чем может выдержать крепёжный элемент, потому что погрешность измерения может спровоцировать поломку материала.

Щелчковый ключ

Полезные советы и рекомендаций при работе с динамометрическим ключом

  • У стрелочного измерительного устройства минимальная стоимость, но уровень погрешности при измерении достаточно высокий, до 8%. Не рекомендуется использовать при установке ГБЦ и ступичных подшипников.
  • В автосервисе целесообразно иметь несколько различных видов ключей и выбирать их в зависимости от инструкции, места соединения и требований к точности соблюдения момента затяжки.
  • Чтобы обеспечить точность нужного значения, необходимо перед началом работы не менее 3 часов продержать ключ в теплом помещении. Это необходимо для того, чтобы пружинный или электронный механизм адаптировались к внешним условиям окружающей среды.
  • Для достижения максимальной точности момента затяжки соединения следует избегать использования переходников между посадочным квадратом ключа и рабочей головкой.
  • По завершении работы необходимо установить на ключе исходное, нулевое значение. Это позволит разгрузить механизм и снизить погрешность при последующем измерении.

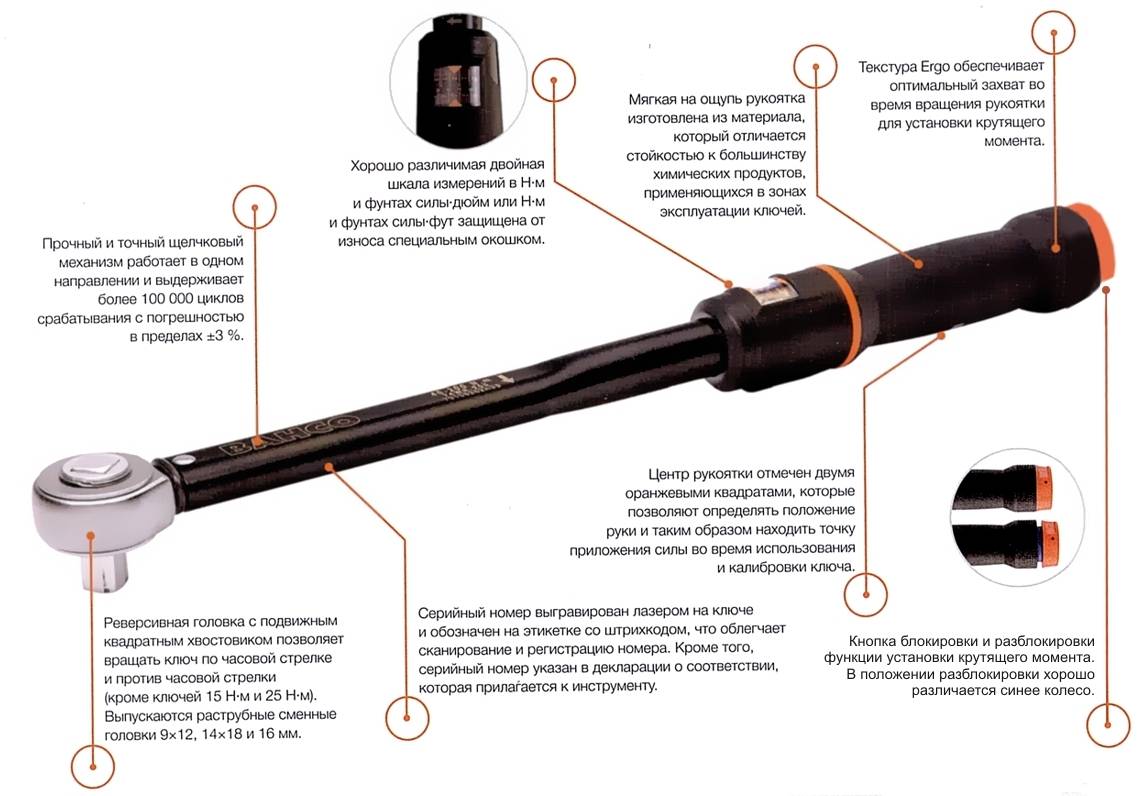

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

  • Трещотка (съёмная насадка).
  • Гнездо для установки сменных насадок с фиксатором.
  • Корпус, содержащий пружинный механизм.
  • Установочная шкала или измерительный элемент.
  • Фиксатор установки момента.
  • Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных , имеющих соответствующее оборудование.

Первое знакомство

При нынешнем ассортименте купить себе динамометрические ключи не проблема. Хотя в некоторых случаях аренда будет более рациональным решением. Но об этом потом.

Для автомобиля, его ремонта и обслуживания нередко применяют именно динамометрический ключ (ДМК). Это инструмент, предназначенный для закручивания резьбового соединения, когда нужно придерживаться определенного момента затяжки. Говоря простым языком, момент затяжки — это усилие или сила. В качестве единиц измерений используют Нм или кг.

ДМК требуется с целью придерживаться технической рекомендации завода-производителя автомобиля, где некоторые узлы затягивают с определенным усилием. Рожковый ключ не всегда справится со своей задачей.

Если недотянуть или перетянуть элемент, возникает риск поломки, срывания резьбы или слета самих деталей, которые удерживают крепежи. Вам нужно изначально настроить требуемое усилие, с которым будет происходить затяжка. Тут и пригодится динамометрический ключик.

Разновидности

На фото вы можете увидеть, какие существуют ключи. Но сугубо по внешности тяжело понять, кто есть кто и какое между ними отличие.

Особенности использования ключа

Общие правила по использованию инструмента

Выбор инструмента

Все типы имеют свои плюсы и минусы. Да и работа с ними отличается. Потому если вы привыкли затягивать стрелочным, а тут вдруг попался электронный, по аналогичному принципу действовать не получится.

Что касается непосредственно производителя, то стоит присмотреть себе ключ из ассортимента следующих брендов:

  • Зубр;
  • King;
  • JTC;
  • Force;
  • Jonnesway;
  • Ombra;
  • Licota;
  • Автодело.

Во многих городах, таких как Москва, Спб, Екатеринбург или Волгоград, к примеру, любой из них вы легко найдете. При необходимости заказывайте целый набор.

Выбор зависит от того, какая погрешность допускается в процессе затяжки. Если деталь нужно затянуть максимально точно, стрелочный ДМК способен подвести, к примеру.

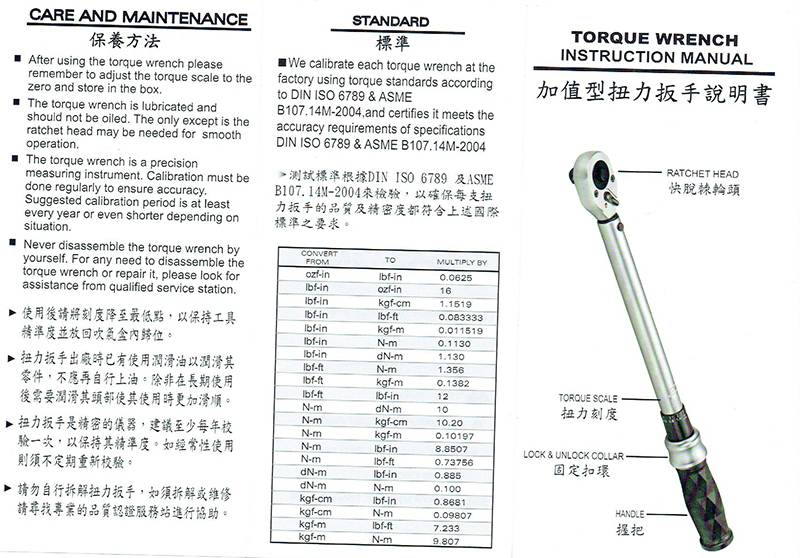

Как можно, и как нельзя хранить?

Основные правила хранения:

  • После завершения всех работ, необходимо снять напряжение на механизме, установив динамометр в нулевое положение. Это исключит возникновение погрешности во время использования, защитит механизм от повреждения и продлит его эксплуатационный ресурс. Подобная процедура позволит избежать в дальнейшем заклинивания основной рабочей части, которое полностью выведет устройство из эксплуатации.
  • Для хранения используется специальный кейс (заводская упаковка) из прочного материала, защищающего от механических повреждений и вредного воздействия природных факторов.
  • Динамометрический ключ не относится к категории инструментов, которые должны находиться в технической аптечке автомобиля, поскольку вибрации, возникающие во время движения транспортного средства, могут послужить причиной некорректного отображения его показаний.
  • Хранить устройство следует в отапливаемом, сухом помещении.
  • Ключ стрелочного типа нужно всегда держать в заводской упаковке. Необходимо полностью исключить любое загрязнение его основной рабочей части.
  • Электронный инструмент должен содержаться только в специальном, защитном футляре. Перед его консервацией, рекомендуется отсоединить элементы питания, чтобы предотвратить непреднамеренное включение прибора, а также окисление контактов при неудовлетворительном состоянии батареек.
  • Во избежание возникновения коррозии на основных рабочих элементах, категорически запрещено хранить устройство во влажных местах и на улице.

Производители в инструкции по эксплуатации подробно описывают особенности конструкции, использования, обслуживания и хранения каждого типа динамометрических приборов. Все это должно быть обязательно учтено пользователем.

Полезные советы и рекомендаций при работе с динамометрическим ключом

  • У стрелочного измерительного устройства минимальная стоимость, но уровень погрешности при измерении достаточно высокий, до 8%. Не рекомендуется использовать при установке ГБЦ и ступичных подшипников.
  • В автосервисе целесообразно иметь несколько различных видов ключей и выбирать их в зависимости от инструкции, места соединения и требований к точности соблюдения момента затяжки.
  • Чтобы обеспечить точность нужного значения, необходимо перед началом работы не менее 3 часов продержать ключ в теплом помещении. Это необходимо для того, чтобы пружинный или электронный механизм адаптировались к внешним условиям окружающей среды.
  • Для достижения максимальной точности момента затяжки соединения следует избегать использования переходников между посадочным квадратом ключа и рабочей головкой.
  • По завершении работы необходимо установить на ключе исходное, нулевое значение. Это позволит разгрузить механизм и снизить погрешность при последующем измерении.

Универсальная таблица затяжки болтов

Резьба/шаг мм Класс прочности4.65.88.810.912.9 5/0.8 2,1 3,5 5,5 7,8 9,3 6/1.0 3,6 5,9 9,4 13,4 16,3 8/1.25 8,5 14,4 23,0 31,7 38,4 10/1.5 16,3 27,8 45,1 62,4 75,8 12/1.75 28,8 49,0 77,8 109,4 130,6 14/2.0 46,1 76,8 122,9 173,8 208,3 16/2.0 71,0 118,1 189,1 265,9 319,7 18/2.5 98,9 165,1 264,0 370,6 444,5 20/2.5 138,2 230,4 369,6 519,4 623,0 22/2.5 186,2 311,0 497,3 698,9 839,0 24/3.0 239,0 399,4 638,4 897,6 1075,2 27/3.0 345,6 576,0 922,6 1296,0 1555,2 30/3.5 472,3 786,2 1257,6 1766,4 2121,6 33/3.5 636,5 1056,0 1699,2 2380,8 2860,8 36/4.0 820,8 1363,2 2188,8 3081,6 3696,0 39/4.0 1056,0 1756,8 . 3955,2 4742,4

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

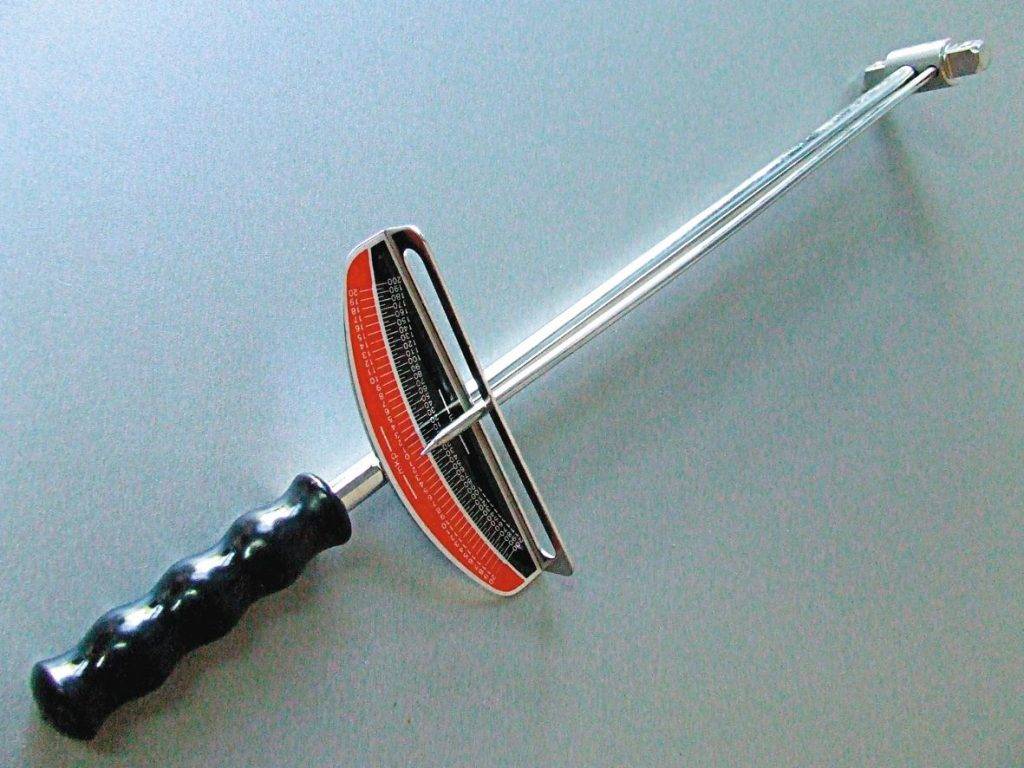

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

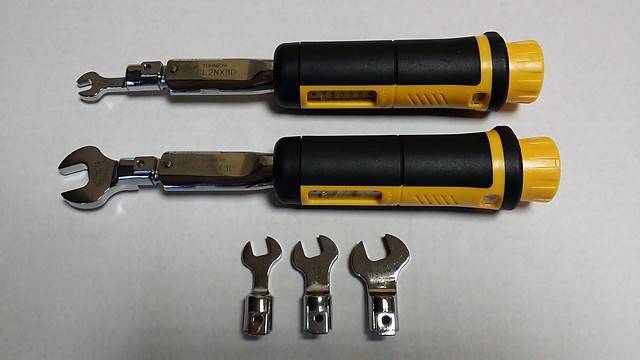

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Динамометрический ключ для автомобиля — какой лучше по конструкции и исполнению?

Ручной и слесарный инструмент, в том числе и динамометрические ключи для автомобилей широко представлены в торговых точках. Делятся данные изделия на 4-5 видов и различаются: по исполнению, конструкции, принципу работы. В обзоре рассмотрим четыре типа динамометрических ключей четырех производителей, далее определим, какой лучше выбрать для ремонта автомобиля.

Динамометрический ключ предельного типа регулируемый

Предельный или щелчковый — распространенный тип динамометрического ключа. Функциональность и доступность в цене — главные качества. Работают по принципу предварительной установки значения крутящего момента. После достижения заданного значения срабатывает механизм, раздаются щелчки, далее ключ перестает передавать момент на головку. Конструкция представляет собой вид «трещотки», к которой присоединяется насадку на квадрат и фиксируется переключателем.

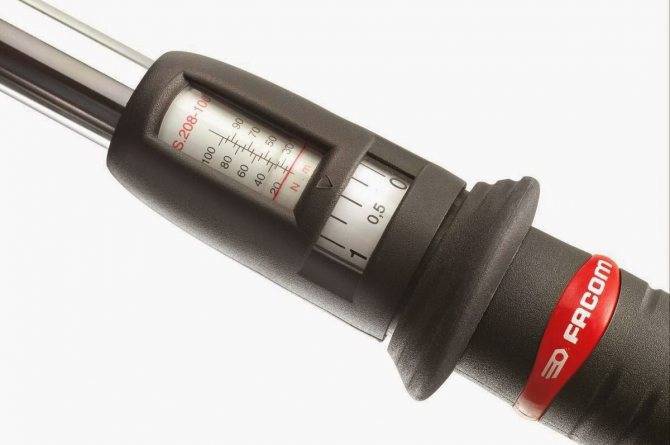

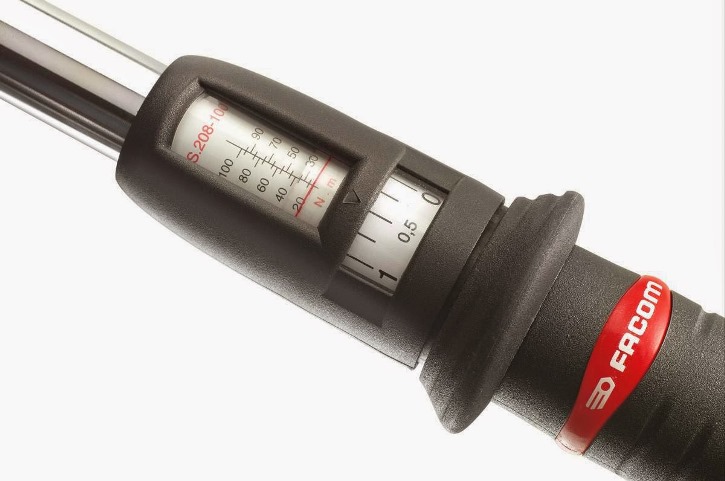

В рукоятке расположен регулировочный механизм со шкалой (основная и вспомогательная). Настраивается приспособление инструкции (смотрите видео ниже). Продаются так же упрощенные по регулировке аналоги, как на фото ниже.

Погрешность точности такого ключа колеблется в пределах 3-5%, продаются и ключи поточнее, но их стоимость выше

При выборе предельного динамометрического ключа для автомобиля обращайте внимание на предел (интервал) момента, поэтому перед покупкой ориентируйтесь на потребности. Изучите регламентируемые моменты затягивания резьбовых соединений у автомобиля. Средний диапазон min значений варьируется 0,5 -15 НМ, max 3 — 100 НМ и более

Средний диапазон min значений варьируется 0,5 -15 НМ, max 3 — 100 НМ и более.

Видео-инструкция по настойке

Из минусов приспособления отмечаем тот факт, что если нет опыта работы, то при срабатывании щелчкового механизма произойдёт перетяжка резьбы. Так же сбиваются регулировка после нескольких операций, поэтому за этим приходится следить.

Динамометрические ключи стрелочные

Динамометрический ключ со стрелочным индикатором, который показывает величину прикладываемой силы, работают по принципу динамометра. Устройство динамометра встроено в корпус, а стрелка и индикатор расположена сверху прибора. Квадрат для присоединения головок и насадок расположен на верхней части. Минус изделия заключается в том, что приходится улавливаться требуемое усилие, поэтому и точность приспособления ниже, чем у других типов специнструмента. Единственный ограничитель затяжки – это остановка стрелки при достижении нужной величины прикладываемой силы. Для эксплуатации автомобиля это не лучший вариант, чаще «стрелочный» используют в других отраслях. Плюсы данного изделия:

  1. Не высокая стоимость из-за конструкции.
  2. Повышенная прочность и надежность, так как инструмент выполнен из цельной и закаленной стали.
  3. Рабочий интервал ограничен только шкалой (0-300 Н*М).

Цифровой динамометрический ключ

Инструменты с цифровой индикацией – дорогостоящие, но является лучшими и точными, из-за полезных дополнений:

  • встроенная память;
  • разнообразие в настройке;
  • подключение к компьютеру и калибровка;
  • дата, время, марка автомобиля;
  • количество использований ключа;
  • вибрация или звуковой сигнал в процессе работы.

Конструкция цифрового приспособления для затяжки представлена на фото. Состоит тестируемый образец из стандартного корпуса, рабочей частью с присоединительным квадратом. Жесткий стержень с механическим устройством внутри нужен для определения момента, а так же внутри расположен связующий элемент-датчик для передачи данных на цифровой дисплей.

Ключ-адаптер динамометрический

Адаптер-динамометр – электронное устройство с механическим приводом, которое присоединяется к трещотке, на переходник вставляют головку или другую насадку. В зависимости от комплектации в набор содержит дополнительные переходники. Так же продаются наборы с несколькими адаптерами, которые различаются по интервалам моментов. На адаптере расположен цифровой дисплей, а ещё кнопки, чтобы сделать настройку. Принцип работы схож с электронным изделием, описанным выше. Внутри стоят аккумуляторы, корпус выполняется из прочного пластика. Главный плюс адаптера — это универсальность. Стоимость сопоставима со среднестатистическим механическим динамометрическим ключом. Переходник популярен в 2021 году и будет одним лучших выборов при покупке, упростит обслуживание автомобиля.

Первое знакомство

При нынешнем ассортименте купить себе динамометрические ключи не проблема. Хотя в некоторых случаях аренда будет более рациональным решением. Но об этом потом.

Для автомобиля, его ремонта и обслуживания нередко применяют именно динамометрический ключ (ДМК). Это инструмент, предназначенный для закручивания резьбового соединения, когда нужно придерживаться определенного момента затяжки. Говоря простым языком, момент затяжки — это усилие или сила. В качестве единиц измерений используют Нм или кг.

ДМК требуется с целью придерживаться технической рекомендации завода-производителя автомобиля, где некоторые узлы затягивают с определенным усилием. Рожковый ключ не всегда справится со своей задачей.

Если недотянуть или перетянуть элемент, возникает риск поломки, срывания резьбы или слета самих деталей, которые удерживают крепежи. Вам нужно изначально настроить требуемое усилие, с которым будет происходить затяжка. Тут и пригодится динамометрический ключик.

Разновидности

На фото вы можете увидеть, какие существуют ключи. Но сугубо по внешности тяжело понять, кто есть кто и какое между ними отличие.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
