Разновидности соединительных элементов
Если подключение унитаза к канализации напрямую осуществить невозможно из-за особенностей конструкции, используются вспомогательные материалы – соединительные трубы. В большинстве случаев используются такие виды:
- гофра;
- манжеты-эксцентрики;
- уголки и отводы из пластика;
- трубы различного материала, но предпочтительней пластиковые.
К недостаткам использования гофры для подключения унитаза к канализации относится большая минимальная длина. Если расстояние между патрубками составляет около 12 см, лучше остановить выбор на других соединительных компонентах.
Манжеты-эксцентрики внешне выглядят как 2 отвода со сдвинутыми центрами. Перед приобретением детали рекомендуется измерить смещение между канализационным трубопроводом и унитазным сливом.
Эти данные позволят выбрать в магазине максимально подходящую модель манжеты. Минусом эксцентриковой детали является ее небольшая длина, что предполагает возможность установки только при малом расстоянии между патрубками (до 12 см).
Отводы и уголки устанавливают в случаях, когда гофру по каким-либо причинам нельзя использовать. Их преимущество по сравнению с гофрой в гладкой стенке изнутри, что существенно уменьшает опасность образования засоров.
Главный недостаток – жесткость, которая приводит к появлению протечки даже при малом перекосе. Изделия из пластика могут быть обрезаны, чтобы подогнать их под необходимый размер, в отличие от чугунных.
В большинстве случаев стальные трубы применяются, когда есть опасность срыва гидрозатворного механизма (узнайте что из себя представляет гидрозатвор для канализации, его принципы работы, какие бывают виды и т.д.). Если пропускная способность стояка недостаточна, в него будет затягиваться жидкость из сифона.
Вследствие этого гидрозатвор не действует, а зловоние из канализации попадает в помещение. В подобной ситуации трубное изделие с автоматичным клапаном подсоединяется к стояку или трубе, подключенной к унитазу. При сливе специальный клапан открывается и внутрь попадает воздух, что препятствует срыву гидрозатвора.
Однако для внедрения подобной функции необязательно применять именно стальные трубы. Существуют также эксцентрики и переходники, которые придают трубопроводу схожие свойства. Чтобы обеспечить надежность соединения, рекомендуется при использовании любой разновидности соединительных элементов применять герметик.
Для этих целей желательно приобрести специальное водостойкое средство, предназначенное для сантехнических приборов. При ослаблении уплотнительной манжеты из резины герметик позволит предотвратить протечку.

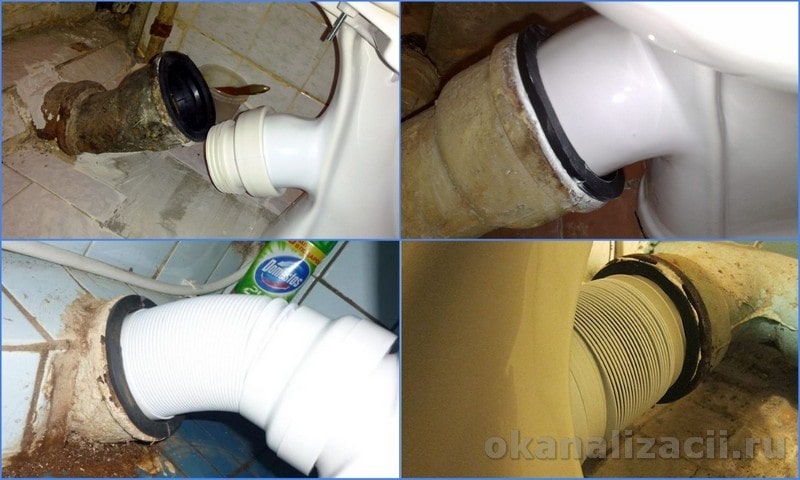

Подключение гофрой
Как правило, монтаж унитаза с прямым и косым выпуском осуществляется с применением гофры. Она обладает доступной ценой, может изгибаться в любую сторону и эксплуатироваться в качестве временного соединительного элемента. При покупке следует ориентироваться на длину от выхода канализации до унитазного выпуска, гофра должна быть на треть больше этого значения.
Краткий алгоритм действий:
- Промазать стык силиконом и вставить гофру с уплотнителем в отверстие трубопровода. Желательно не двигать ее до полного высыхания средства на силиконовой основе.
- Поставить унитаз, проверить его устойчивость. Если изделие качается, необходимо выровнять пол или установить специальные подставки.
- Вставить гофру в унитазный патрубок, ничем смазывать соединение не требуется.
- Залить несколько литров жидкости, подождать 1 мин., затем убедиться в отсутствии протечек. Если соединение протекает, требуется отсоединить гофру, проверить правильность расположения уплотнителей и аккуратно установить ее заново.
- Если протечек нет, можно отмечать места крепления сантехнического прибора карандашом или маркером.
- Зафиксировать изделие таким образом, чтобы оно не качалось.
- Подсоединить к канализации.
- Через 2 часа осуществить тестирование, произведя несколько сливов. Подождать 5 мин., если труба не протекает, можно приступать к установке бачка и других элементов.
- Смазать стык герметиком с внешней стороны для предотвращения протечек в дальнейшем.
Если во время последнего тестирования было обнаружено небольшое протекание (несколько капель), необходимо полностью удалить всю жидкость и снять гофру. Потом снова нанести силикон на резинку изделия и установить ее на унитазный патрубок.
Подключение к водопроводу
Водопроводная вода, используемая для слива, подключается к бачку унитаза одним из следующих способов:
нижней подводкой. Унитаз с нижней подводкой отличается бесшумностью при работе
Однако при установке такого сливного бачка требуется уделить особое внимание герметичности соединения;
Туалет с подводкой воды внизу бачка
боковой подводкой. Унитаз с боковым подводом воды отличается простой монтажа. Единственным недостатком конструкции является возникновение шума при наборе воды в бачок. Некоторые производители фурнитуры для сливных бачков, чтобы избавиться от этого недостатка, удлиняют наливной шланг, что препятствует образованию шума.
Бачок с подводкой воды сбоку
Выбор способа подключения зависит от конструктивных особенностей сливного бачка, то есть от места расположения входного отверстия.
При подключении может быть использована:

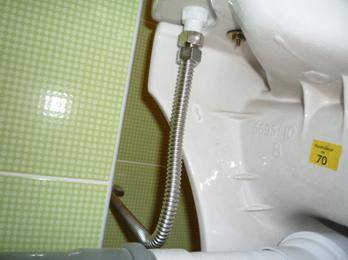

гибкая подводка. Гибким наливным шлангом преимущественно соединяются водопроводные трубы и бачок, непосредственно установленный на унитаз;
Шланг для подключения наружного сливного бачка
жесткая подводка для подключения бачка, скрытого в стене. В этой ситуации гибкие шланги практически не используются, так как имеют относительно короткий срок службы.
Подводка для подключения скрытого сливного бачка унитаза
Независимо от вида используемой подводки подключение бачка происходит следующим образом:
- на трубу холодного водоснабжения, производящую подвод воды к унитазу, устанавливается отдельный кран. Оборудование необходимо для перекрытия водоснабжения сантехнического изделия в случае возникновения аварийных ситуаций. Врезка крана производится с соблюдением всех требований по безопасности;
- один конец подводки подключается к крану и затягивается фиксирующей гайкой, расположенной на шланге;
Присоединение подводки к отдельному крану
- второй конец подводки присоединяется к сливному бачку и также фиксируется гайкой;
Присоединения подводки к сливному бачку
- выполняется проверка работы крана и полученного подключения к воде на герметичность.
Если унитаз с боковой подводкой или нижней подводкой протекает, то можно предпринять одно из следующих действий:
установить в место протечки дополнительную резиновую прокладку;
Уплотнительное кольцо для подводки воды
обработать место протекания воды силиконовым герметиком;
Средство для герметизации соединений
обмотать резьбу ФУМ лентой.
Сантехническая лента для герметизации резьбовых соединений
Если ни одно из перечисленных действий не помогает устранить протечку воды, то необходимо полностью заменить подводной шланг.
Процесс установки и подключения унитаза к водопроводу и канализации подробно представлен на видео.
Выполнить замену или установку унитаза самостоятельно, а также подключить сантехническое изделие к канализации и водопроводной трубе может даже не профессиональный сантехник. Главное правило – все работы выполнять четко по представленной в статье схеме и следить за герметичностью стыков отдельных элементов.

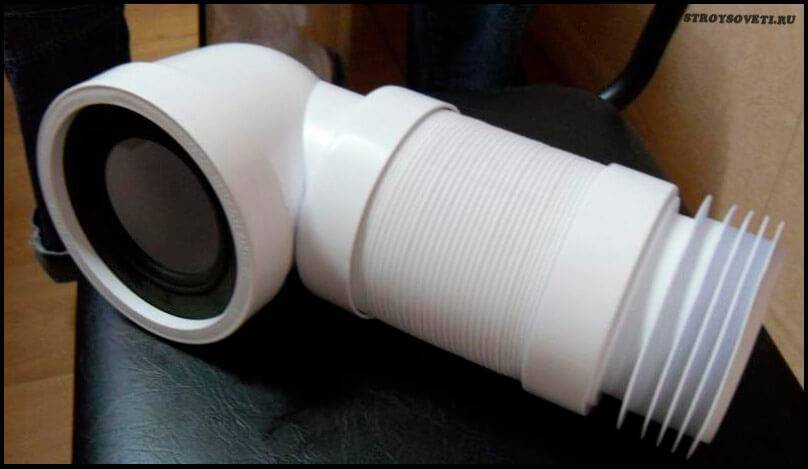

Подключение с помощью гофрированных изделий
Начиная разговор о том, как подсоединить унитаз к канализации, в первую очередь специалисты обращают внимание на гофрированные изделия — пластиковые трубы и разные модели манжетов. Чтобы понять весь функционал данных помощников, необходимо рассмотреть их преимущества и небольшие недостатки
- Невысокая цена.
- Во время работы может принимать удобные формы, благодаря своей способности изгибаться и растягиваться.
- Прекрасный помощник для временного подключения любых сантехнических устройств.
- Маленькая площадь помещения не является помехой для подключения сантехники к канализации с помощью данного материала.
- Непосредственный монтаж не требует дополнительных знаний и навыков.
- В случае не соответствия типов раструба и выпуска сантехники, можно использовать данные изделия и произвести соединение унитаза с канализационной трубой без серьёзных последствий.
Недостатки мягких моделей:
- Низкий уровень прочности, что может привести к повреждению стенок гофры.
- Короткий срок беспроблемной работы. В случае долгого использования происходит отвисание трубы. В результате в проблемном месте происходят частые засоры.
- Только открытые работы и монтаж. Для монтажа в стену здания необходимо использовать другие варианты.
Установка и подключение унитаза
Теперь давайте рассмотрим, как правильно производится процедура установки и подключения нового фаянсового изделия. Для начала подробно разберем процесс на примере использования гофрированной трубы, как оптимального и самого популярного варианта. А затем поговорим и о других методах, которые, впрочем, не слишком отличаются.
Гофрированное соединение
Гофру можно использовать в тех случаях, когда унитаз обладает либо косым выпуском, либо горизонтальным. Перед покупкой трубы произведите замер расстояния между выпускным отверстием унитаза и канализационным в стене. Гофру берите на треть длиннее этого показателя. Далее производим следующие действия.
- Мажем стык канализационного отверстия силиконовым герметиком (при этом наносим слой потолще), затем вставляем туда резиновую манжету.
- Устанавливаем резиновый конец гофрированной трубы в слив через уплотнитель. Толкаем его внутрь до тех пор, пока все кольца не зайдут полностью. До окончания установки всех остальных элементов унитазной конструкции этот конец трубы не трогаем, силикон должен полностью высохнуть, чтобы получилась нормальная герметизация.
- Устанавливаем унитаз на его законное место. Он должен быть абсолютно устойчив. Чтобы проверить данный факт, просто сядьте сверху и аккуратно попробуйте покачаться. Если не получается добиться ровности установки, то, скорее всего, требуется произвести выравнивание пола.
- Когда вы все же добились от унитаза устойчивости и надежности, подсоедините к соответствующему отверстию другой конец нашей гофры.
- Теперь проведите тестирование — залейте в унитаз воду в количестве трех ведер. Через минуту тщательно осмотрите места подсоединения гофрированной трубы к канализационному отверстию и унитазному выпуску. Если вы увидите протечки, то придется снять трубу и заново ее установить, предварительно проверив правильность установки и целостность резиновых манжет. В случае отсутствия глобальных протечек, но при наличии нескольких капель воды на стыке гофры и унитаза беспокоиться не стоит, этот недостаток впоследствии легко удаляется с помощью силиконового герметика. Если никаких проблем с надежностью стыков нет — отлично, переходим к следующему этапу.
- Отмечаем на полу те места, где будет произведена фиксация унитаза (для этого на изделии есть специальные отверстия).
- Снимаем гофру с выпуска и убираем пока в сторону. Следите, чтобы при этом она не перекашивалась в том месте, где соединяется с канализацией. Унитаз тоже пока что отодвигаем.
- В тех местах, которые мы отметили на полу, сверлим отверстия и устанавливаем в них дюбели.
- Кладем унитаз набок и смазываем его нижнюю часть по периметру силиконовым герметиком.
- Затем переворачиваем в нормальное положение, ставим на нужное место и фиксируем его с помощью шурупов.
- Проверяем еще раз устойчивость вышеупомянутым способом. Если все в порядке, затягиваем шурупы до конца и надеваем на них декоративные заглушки.
- Щель, образовавшуюся между полом и унитазом, запечатываем водостойким герметиком на цементной основе. Некоторые делают это с помощью того же силикона, но он довольно быстро отслоится, поскольку не слишком хорошо переносит влажную уборку, которая регулярно производится в туалете.
- Теперь берем отложенный ранее конец гофрированной трубы, резиновый наконечник обрабатываем изнутри силиконовым герметиком и натягиваем на унитазный патрубок. Если гофра требует вытягивания в длину, то следует делать это равномерно, тогда вы сможете избежать провисания.
- Ждем два часа, за это время силикон должен застыть.
- Устанавливаем бачок и подключаем к нему шланг для подачи воды.
- Теперь проверяем качество установки. Для этого около трех раз производим слив, каждый раз дожидаясь наполнения бачка. Обследуем все стыки (как у гофры, так и у шланга подачи воды) на предмет протечек.
Если все в порядке, и никаких протечек не наблюдается, то установка унитаза с помощью гофрированной трубы произведена успешно.
Монтаж с пластиковым коленом
Процедура производится практически так же, как и в случае с гофрой. Следует учесть только те нюансы, о которых мы упоминали выше:
- пластиковое колено не гнется,
- установлено оно должно быть идеально, во избежание перекосов. Поэтому место расположения унитаза будет зависеть от размещения колена, а не наоборот,
- если пластиковая труба слишком длинная, то просто обрежьте ее любым подходящим инструментом,
- в процессе монтажа все места стыков предварительно смазываются герметиком на силиконовой основе.
Вся остальная процедура ничем не отличается от вышеописанной.
Подключение унитаза без использования гофры: основные правила
Если вы приняли решения не использовать гофру, вам пригодятся основные правила, по которым выполняется его подключение в таком случае:

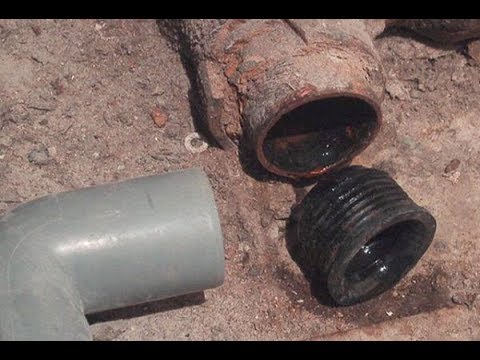

Патрубок для подключения без гофры
- Если унитаз подключают без гофры, то необходимо использовать патрубок, который также называют переходником или фановой трубой. Подключение к переходнику в этом случае осуществляется по-разному в зависимости от угла, который имеет унитаз. При этом различают 3 варианта:
- подключение унитаза с косым выпуском – его установка производится в пол – такая установка сейчас уже не актуальна, хотя в прошлом веке использовалась очень широко;
- если выпуск унитаза вертикальный, то установку осуществляют под углом в 90º в стену;
- если выпуск унитаза горизонтальный, то монтаж проводят в стену под углом в 30-40º.
Унитазы с разными видами выпуска
- В том случае если выпуск унитаза не соответствует выпуску канализационной сети, то придется или выбирать другую модель унитаза, или применить под определенным углом изогнутые трубы-переходники.
Теперь рассмотрим подробно особенности монтажа сантехники каждого вида.
Унитазы с вертикальным выпуском
Такие модели широко применяются в европейских странах. Это во многом связано с тем, что в такие сантехнические устройства вмонтированы направленные вниз выпускной патрубок и сифон, расположенный в чаше унитаза. Такая конструкция позволяет поставить унитаз к стене под любым углом. Монтаж при этом осуществляется просто:
- после проведения разметки на полу устанавливают стандартный винтовой фланец, оснащенный фиксатором;
- в расположенное в центре фланца круглое отверстие устанавливают канализационную трубу;
- на фланец монтируют унитаз, поворачивают до полной фиксации; выпускной патрубок, имеющий специальное уплотнительное кольцо, при этом прижимается патрубок автоматически к торцу канализационной трубы.
Установленное уплотнительное кольцо
Унитаз с горизонтальным выпуском
Подключение унитаза с горизонтальным выпуском (он еще имеет название унитаз с выпуском «в стену») более всего актуально для условий нашей страны в настоящее время, что связано с привязанностью санузла к определенной стене в ванной комнате из-за специфики разводки труб канализационной системы в типичных российских домах. Так как выпуск унитаза в этом случае направлен назад, то он находится в тылу санузла. В этом случае выпускной патрубок присоединяют к трубе канализации, используя специальную уплотнительную манжету.
Схема подключения унитаза с горизонтальным выпуском
Особенное внимание надо обратить на закрепление унитаза к полу. Как правило, ножки чаши унитаза с горизонтальным выпуском оснащены специальными отверстиями, которые предназначаются для фиксации устройства к полу. Внешний вид готового подключения
Внешний вид готового подключения
Совет от профессионала:
Подключение унитаза с прямым выпуском начинают с установки, используя при этом дюбели и шурупы
Крепление должно проводиться осторожно, так как при слишком сильном «дотягивании» шурупа можно повредить поверхность унитаза
Монтаж унитаза, оснащенного косым выпуском
Технология монтажа такого вида унитаза следующая:
Схема подключения унитаза с косым выпуском
- Перед тем как правильно подключить унитаз к канализации, выпуск унитаза с расположенными на нем канавками смазывают суриком, смешанным с олифой.
- Сверху наматывают смоляную прядь. При этом конец отростка в 0,5 см должен оставаться свободным (в противном случае концы пряди попадут в отверстие и будут способствовать возникновению засорения).
- Обмотанную прядь тоже тщательно смазывают суриком.
- Далее осуществляют монтаж унитаза, фиксируя выпускной отросток в раструб канализационной трубы.
Готовое соединение
Таким образом, мы рассмотрели, как подключить слив унитаза самой различной конфигурации к канализационной трубе. Благодаря полученной информации проведение монтажа самостоятельно реально осуществимо. Кроме того, при этом можно сэкономить деньги. Однако если вы ощущаете, что имеющихся у вас навыков недостаточно для выполнения подобных работ, все же экономнее будет воспользоваться услугами профессионалов.
Подготовительные мероприятия
Крепление унитаза бывает напольным и настенным
Изделия первого типа более многочисленны, поэтому перед началом монтажных работ большое внимание уделяется подготовке пола. Если в доме имеется старый унитаз, его необходимо убрать
- перекрыть воду;
- открутить водопроводный шланг от бачка и слить с него жидкость;
- опорожнить и снять бачок;
- отсоединить прибор от канализации. Для этого нужно открутить крепежные гайки, расположенные на задней поверхности. Ослабить сливной патрубок можно покачиванием чаши в разные стороны;
- слить остатки воды. Для этого делают наклон изделия вперед;
- временно законопатить канализационное отверстие. Подойдут плотные тряпки или пробка из дерева. Перед этим горловину трубы нужно почистить.
Читать еще: Трубы отопления в стене плюсы и минусы
Базовая поверхность пола в туалете должна быть идеально ровной. На практике встречаются следующие ситуации.
Пол качественно уложен кафелем. В таком случае никакие дополнительные работы не требуются.
Если плитка положена не очень ровно, то применяют чопики. Их устанавливают в предварительно проделанные отверстия. Для крепления унитаза впоследствии применяют винты.
Если планируется капитальный ремонт, то проводят полный демонтаж старой отделки с возможной заливкой стяжки пола. Стяжку придется делать и в новой квартире или частном доме, где ее вообще нет. Здесь потребуется закупать цемент, песок и заливать пол по уровню.
Фановый выход
Внутренняя часть канализации должна иметь поступление атмосферного воздуха. Его доступ обеспечивает фановый стояк. Он выходит обязательно через крышу. Диаметр выходной части должен совпадать с диаметром сточных труб снизу.
Через фановую трубу выходят ненужные запахи и выбрасываются в атмосферу так, что для жильцов это становится неощутимо. Вторая функция фанового выхода – запуск воздуха снаружи. По закону Бернулли без достаточного доступа произойдет прорыв гидрозатвора. При сбросе жидкости сильный поток может спровоцировать разряжение, водяная пробка затянется внутрь и откроет выход канализационным газам. Воздух в фановой трубе не допускает разряжение в стояке и предотвращает уход воды из гидрозамка.
В традиционную схему подключения канализации в загородном доме входит:
- Септик или биостанция, состоящая из нескольких емкостей с крышками и отверстиями в них, сквозь которые происходит забор воздуха из атмосферы.
- Приборы-потребители: ванна, унитаз, раковина;
- Фановый стояк.
Вся конструкция соединяется трубами канализации. Воздух, затянутый снаружи в септик, проходит по трубам к домашнему оборудованию, далее выводится через фановый выход. При одновременном сбросе воды из нескольких источников сила разряжение утянула бы гидрозатвор в канализационные трубы, но благодаря стояку происходит уравновешивание воздушных столбов.
Варианты выпусков
Конструктивно все унитазы отличаются между собой по способам подключения к канализационному трубопроводу, для этого их горловину устанавливают под разными направлениями относительно чаши. Благодаря этому сантехника всегда может рационально подсоединяться к стоку вне зависимости от его пространственного расположения.
Вертикальный
Так как в конструкции данного типа выходной патрубок размещен в основании чаши, для его подключения используется канализационный отвод, помещенный в полу. Данный тип соединения раньше часто использовался в советских хрущевках и сейчас популярен в странах Западной Европы и США. Так как сточная труба должна прятаться в относительно узкой плите перекрытия, являющейся одновременно полом и потолком нижней квартиры, в современных многоэтажных домах подобное включение практически не используется.
По-иному обстоит дело с частными домами, дачами, где сантехприборы нижних этажей намного чаще подсоединяют к сливу с отводом в полу. В многоквартирных домах такую схему подключения иногда применяют на первых этажах, где стояк уходит в подвал.
Основные разновидности и типовые размерные параметры гофр
Прямой
Сантехнические приборы с горизонтальным выпуском используют в туалетных комнатах, где важна экономия пространства. Отвод канализации при таком размещении выходит горизонтально из стены, а выпуск чаши подключают к нему с использованием эластичной манжеты.
Вход канализации при этом располагается на определенной высоте, а унитаз можно вплотную придвигать к стене, увеличивая площадь помещения. Данный тип подключения используется в современных моделях с пластиковыми стояками, в которых входной тройник несложно поднять на любое расстояние от пола, а также в модификациях с инсталляцией.
Косой
Универсальный выпуск с углом к горизонтальной плоскости 140 — 145 градусов, широко используемый как в старом, так и в современном сантехническом оборудовании. Удобен при включении унитазов в тройники, размещенные на уровне стяжки. Преимущества данного варианта соединения по сравнению с горизонтальным — отсутствие застойных явлений и некритичность к соосности соединяемых патрубков.
