Как отрезать трубу под 45 градусов: все возможные варианты

Журнал «Дизайнер

Как обрезать потолочный плинтус правильно. Важные мелочи

Замеры, необходимые для обрезки плинтуса на потолок, следует делать особым образом.Для определения и отметки внутреннего угла, длина должна отмериваться от самого угла. Для отметки внешнего угла обязательно учитывается, что вглубь помещения плинтус будет выступать на расстояние, которое равняется его ширине.

Планки плинтусов не желательно закреплять до того момента, как будет примерено их точное расположение и обрезан ответный плинтус. Лишь после идеального схождения в углу обеих ответных планок можно начинать их монтаж и крепление. Если работа ведется с полиуретановыми или деревянными плинтусами, дефекты и огрехи можно исправить пилочкой или напильником. Чтобы подогнать изделие из пенопласта, следует вооружиться острейшим ножом.

Если и после доработки плинтусов остается хоть маленькая щель, не спешите расстраиваться – ее несложно заделать обычной шпаклевкой.Обрезать точно и аккуратно потолочный плинтус не так уж сложно. Но чтобы приобрести хотя бы небольшой навык, предварительно постарайтесь потренироваться на небольших заготовках.

Способы отрезать наличник под 45 градусов не прибегая к использованию стусла

Самым простым способом является использование обыкновенного транспортира, который есть в каждом доме, где живёт ребёнок школьного возраста. При его помощи сделать разметку не так уж и трудно.

Важно:Важен и сам пропил. Чтобы избежать образования щелей, рекомендуется использовать ножовку не по дереву, а по металлу. Да, этот способ требует больше времени, но за то прорез будет намного точнее и ровнее

Да, этот способ требует больше времени, но за то прорез будет намного точнее и ровнее.

Когда разметка с использованием транспортира сделана, нужно расположить наличник на горизонтальной поверхности так, чтобы лицевая сторона оказалась вверху. Рекомендуется делать рез по всей плоскости наличника.

Если поблизости нет никаких канцелярских приспособлений, можно использовать обычную плитку, при помощи которой можно начертить угол 90-та градусов. Разделив его на 2 половины, мы получим шаблон для 45-градусного угла, который можно использовать для разметки вместо стусла.

READ Как правильно распилить ЛДСП под углом

Если есть линейка – задача упрощается сразу в несколько раз. Нужно просто взять листочек А-4 и нарисовать квадрат, после чего провести биссектрисы углов. Чтобы было удобнее, можно взять небольшую досочку и приложить её к одному из углов, что позволит зафиксировать конструкцию. Ну а далее нужно приложить наличник и начать пилить.

Обрезание угла

Сначала нужно взять пару заготовок, затем обрезать их под прямым углом. Упирая торец планки к перпендикулярной стене, прикладываем одну планку. Очерчиваем на потолке леску по контуру плинтуса. Убираем первую планку, затем так же, упирая в стену торец, прикладываем планку ответную. Точно так же отмечаем по контуру леску.

Точка пересечения двух отдельных линий является отметкой, по которой обрезается заготовка. Каждая планка прикладывается к поверхности снова, на обеих отмечается точка будущего отреза. От найденной точки до другого края планки плинтуса чертим леску. Плинтуса обрезаем по сделанным ранее наметкам, аккуратно состыкуем, располагаем в место их установки.

Такой способ позволяет более аккуратно обрабатывать внутренние углы.

Инструменты и материалы

Для того чтобы разрезать конструкцию под 45 градусов вам потребуется купить следующие инструменты и материалы:

• Бумага;
• Тара с водой;
• Мел;
• Строительный скотч;
• Обычный скотч;
• Керно;
• Ножницы;
• ПК и программа, позволяющая создать развертки конструкций;
• Токарный агрегат;
• Газопламенный инструмент;
• Инструмент для резки конструкций;
• Сварочный инструмент;
• Ножовка по металлическим поверхностям;
• Болгарка.

Выполнение работы

Что делать, если требуется разрезать трубу под 45 градусов? В первую очередь понадобится лист квадратной формы. Он складывается по диагонали. Затем в него помещается конструкция. Края диагоналей при этом должны соприкасаться. Меньшая сторона листа дает понять, где располагается линия в 45 градусов. Ее требуется прочертить мелом или керном.

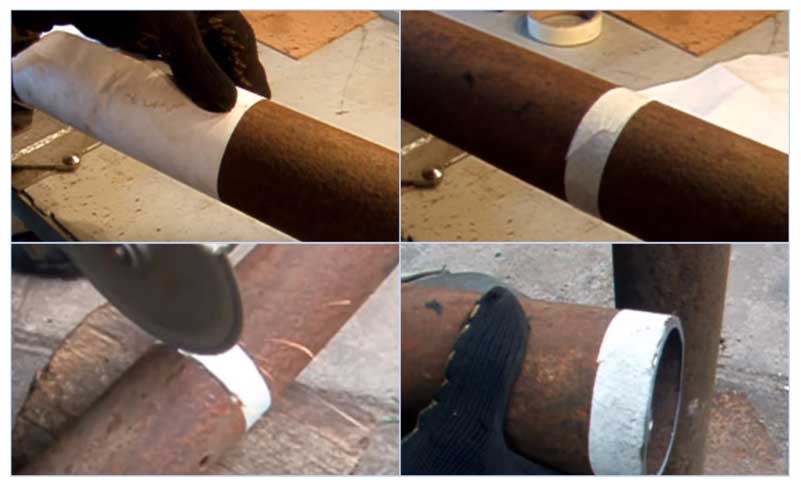

Для этих целей можно также использовать малярный скотч. Лучше, если он будет узким. Метод хорош в тех случаях, когда конструкция отличается большой длиной и разделять ее нужно посередине. Малярный скотч накладывается под необходимым уклоном. Если он был наклеен неправильно, его можно запросто переклеить. Для качества работы рекомендуется наклеить скотч на трубу в 2-3 слоя.

Можно попробовать и более сложный метод, гарантирующий наиболее точные результаты. Для него потребуется ПК и установленная программа для выполнения разверток или чертежей. Для начала выполняется чертеж. В шаблоне указываются размеры окружности конструкции и уклон. Развертку можно сделать и без специальной программы, применив ОСТ 38-43-81. Затем шаблон распечатывается на принтере. Количество листов, используемых при этом, определяется исходя из надобности. Чертеж вырезается и проклеивается скотчем. Затем он подносится к конструкции, и по линиям расчерчиваются места для разреза.

После того, как расчерчена линия по любому из представленных выше способов, можно разрезать трубу под 45 градусов. Для этого рекомендуется использовать токарный инструмент. Он позволяет выполнить гладкий и точный срез. Если применяется газопламенный инструмент или сварки, для качественной работы обязателен опыт. В ином случае срез получится неровным. Если работа проводится с большим количеством конструкций, лучше воспользоваться болгаркой или инструментов для нарезки труб. Если никакого профессионального инструмента под рукой у вас нет, можно применить в дело ножовку по металлическим поверхностям.

Перед тем, как разрезать трубу под 45 градусов, рекомендуем вам просмотреть полезные информационные материалы: фото и видео.

Рекомендации

• Во время резки металла диск стирается не только по окружности, а и стачивается его толщина. Заменив его на новый, не заходите сразу в рез. Это приведет к неминуемому зажатию и разрыву диска. Рекомендую возобновить резку с обратной стороны.
• Есть такой нюанс – чем больше диск, тем больше будет его люфт. Дело не в болгарке, а в самом режущем элементе. Так как его толщина относительно небольшая, то он естественно гнется. Избавить себя от такого неудобства не выйдет. Просто учитывайте этот факт.
• Резать болгаркой мягкие металлы стоит предельно аккуратно, так как зажатия диска в таких изделиях происходят гораздо чаще.
• Старайтесь располагать болгарку таким образом, чтобы в случае заклинивания диска она не ударила вас в лоб или живот.
• При работе с УШМ вы должны быть уверенными в том, что произойдет через секунду. Если вы не понимаете, что может случиться в следующее мгновение, то лучше остановите работу и проанализируйте ситуацию. Спешить при работе с болгаркой не стоит.
• Начинайте резать металл лишь работающей болгаркой. То есть сначала включите устройство, а потом соприкасайтесь с изделием, а не наоборот. Надежно затягивайте гайку, прижимающую диск.
• Совет лично от меня. Если у вас заклинивают диски, рез получается кривой и вообще работа не клеится, то лучше просто пойти отдохнуть. Вернитесь к рабочему процессу со свежей головой и позитивным настроем.

Способы разметки и резки металлических труб

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка.

Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов.

Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

• трубы для прокладки водопровода, газовые и для разводки отопления;
• профильные изделия для сборки ворот, козырьков, других металлоконструкций;
• трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;
• трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

ВАЖНО ЗНАТЬ: Гофрированная труба из нержавеющей стали

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол.

Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой.

Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

ВАЖНО ЗНАТЬ: Бесшовная нержавеющая труба

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами.

Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь.

Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

ВАЖНО ЗНАТЬ: Cкользящая опора для трубопроводов

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет. Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали. Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

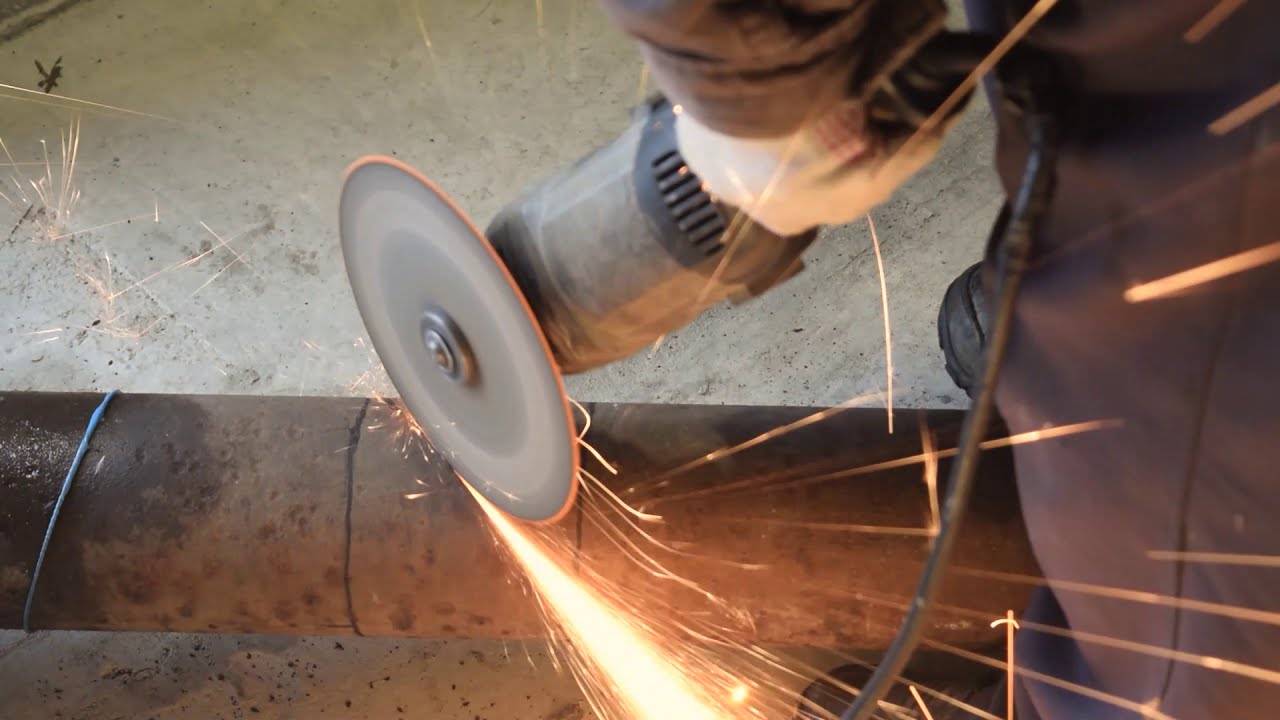

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор – при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4 Пример выполнения реза под углом 90 градусов

Косой разрез

При изменении направления трубопровода на угол, больший 90 градусов, ручные способы изготовления шаблонов становятся слишком сложными. На помощь может прийти применение специальной программы расчета и создания лекал на компьютере для любых углов. Метод хорош тем, что имеет высокую точность создания бумажных шаблонов и легко реализуется при наличии принтера.

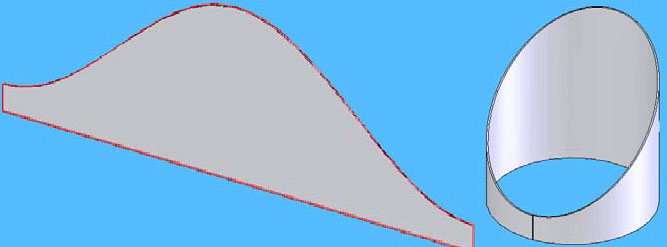

Для получения бумажного лекала в программу вводятся необходимые данные об углах изгиба и трубном диаметре, после чего получают шаблон, который распечатывают на принтере в натуральную величину. Остается только его вырезать, наклеить на обрезаемый элемент и разметить его контур.

Дальнейшая резка производится с помощью болгарки стандартным способом. Важным преимуществом машинных шаблонов является возможность их нарезать в неограниченном количестве с одинаковой точностью.

Рис. 10 Пример программы расчета

Для качественного соединения цилиндрических элементов трубопроводов требуется их точная обрезка под углами 45 и 90 градусов. Для выполнения этих работ используются специальные лекала, форма изгибов которых рассчитывается ручным способом или построена компьютером. Они вырезаются на бумаге и наклеиваются на трубную поверхность, затем элемент режут по бумажному контуру болгаркой с малым диском. Таким образом, удается получить высокоточное угловое соединение с максимально приближенными кромками.

>
Новости

Классификация и виды

Бесшовные толстостенные трубы делятся на два вида: горячей и холодной прокатки.

• «Б» – производятся из нормируемой по химическому составу стали с минимальной степенью окисления.
• «В» – с применением термообработки.
• «Е» – без проведения закалки.
• «Д» – с прохождением гидравлических испытаний.

Разница между горячей и холодной прокаткой

Основное различие – температура рабочего процесса. При горячем способе металл легче поддается обработке, однако качество поверхности и геометрическая точность произведенного продукта будут не самого высшего уровня.

Холодная катанка позволяет получить гладкую, ровную поверхность, выдержать заданные параметры точности. Изделия отличают более высокая прочность и качество. Но стоимость их будет выше.

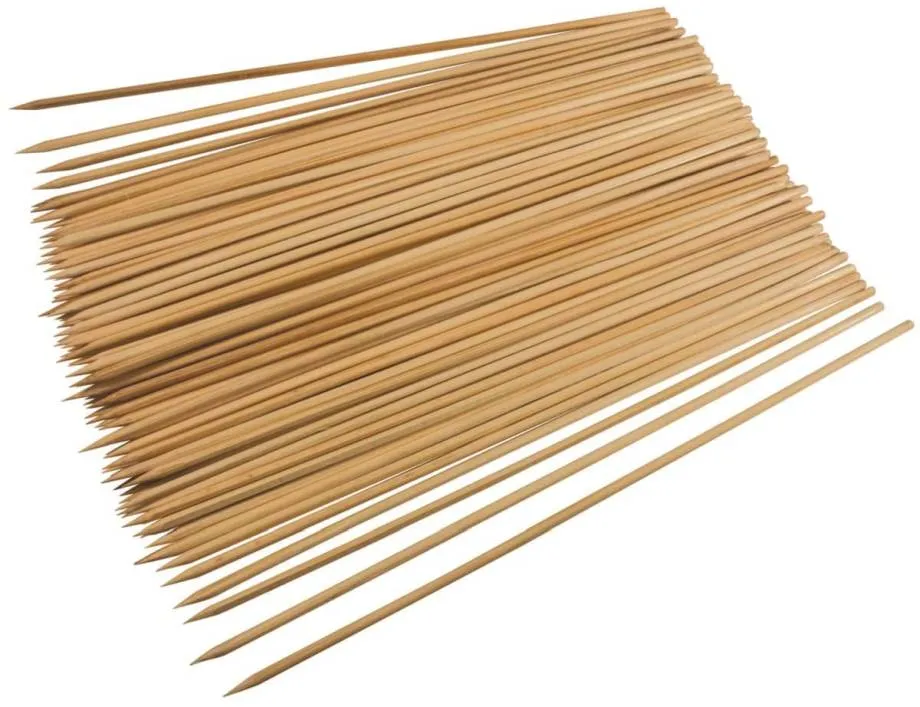

Уголок и деревянные шпажки в помощь

Далее я воспользовался еще одним простым приспособлением, позволяющим легко приварить трубу под 45 градусов. К месту будущего шва был прихвачен небольшой кусок стального уголка. Он послужит направляющей, а также упором для привариваемой детали. Поэтому его сразу расположили под нужным углом.

После этого на конец трубы с подготовленным концом, я надел две канцелярские резинки. Их часто используют для денежных пачек в кассах. Под них, вокруг трубы, плотно засунул деревянные шпажки для канапе. Затем приложил подготовленную таким образом деталь на направляющую из уголка и начал сдвигать шпажки, добиваясь, чтобы их концы касались поверхности трубы, к которой нужно подсоединиться.

Потом обвел шпажки маркером по металлу. Получился четкий овал, который я ровно вырезал. Оставалось только сварить трубу под 45 градусов к поверхности и удалить направляющую. Что и было сделано. Благодаря упору из уголка и подвижному шаблону из деревянных палочек, шов получился чистым и аккуратным. А труба стояла точно под нужным углом.

На видео показана сварка труб под углом 90 и 45 градусов:

Особенности резки различных углов

Общую технологию, как отрезать потолочные плинтуса, мы разобрали. Но также ещё имеет некоторые нюансы резка разных углов этого изделия.

Внутренний напольный

Вид внутреннего угла

Для начала выставим левый и правый плинтуса под прямым углом. Вставляем левое изделие в стусло, прикладывая к внешней стороне, срезаем левый внутренний угол. Затем аналогичную операцию проделываем и с правым. Готово.

Внешний напольный

Вид внешнего напольного угла

В этом случае, используя, стусло, мы режим не внутренние, а внешние края. В остальном операция схожа.

Внешний потолочный

Вид внешнего потолочного угла

Потолочные же углы мы уже режем на внутренней стороне приспособления. Вставив в стусло левый плинтус, срезаем левый внешний угол. Подставляем правый – режим правый внешний край.

Внутренний потолочный

Вид внутреннего потолочного угла

По аналогии внешнего угла, обрезаем и внутренний. Только режем соответственно внутренние левый и правый края.

Важно помнить: на потолок изделие всегда крепится вверх ногам. Поэтому в стусло вставляйте его перевёрнутым

Это поможет вам обрезать плинтус правильно

Это поможет вам обрезать плинтус правильно.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

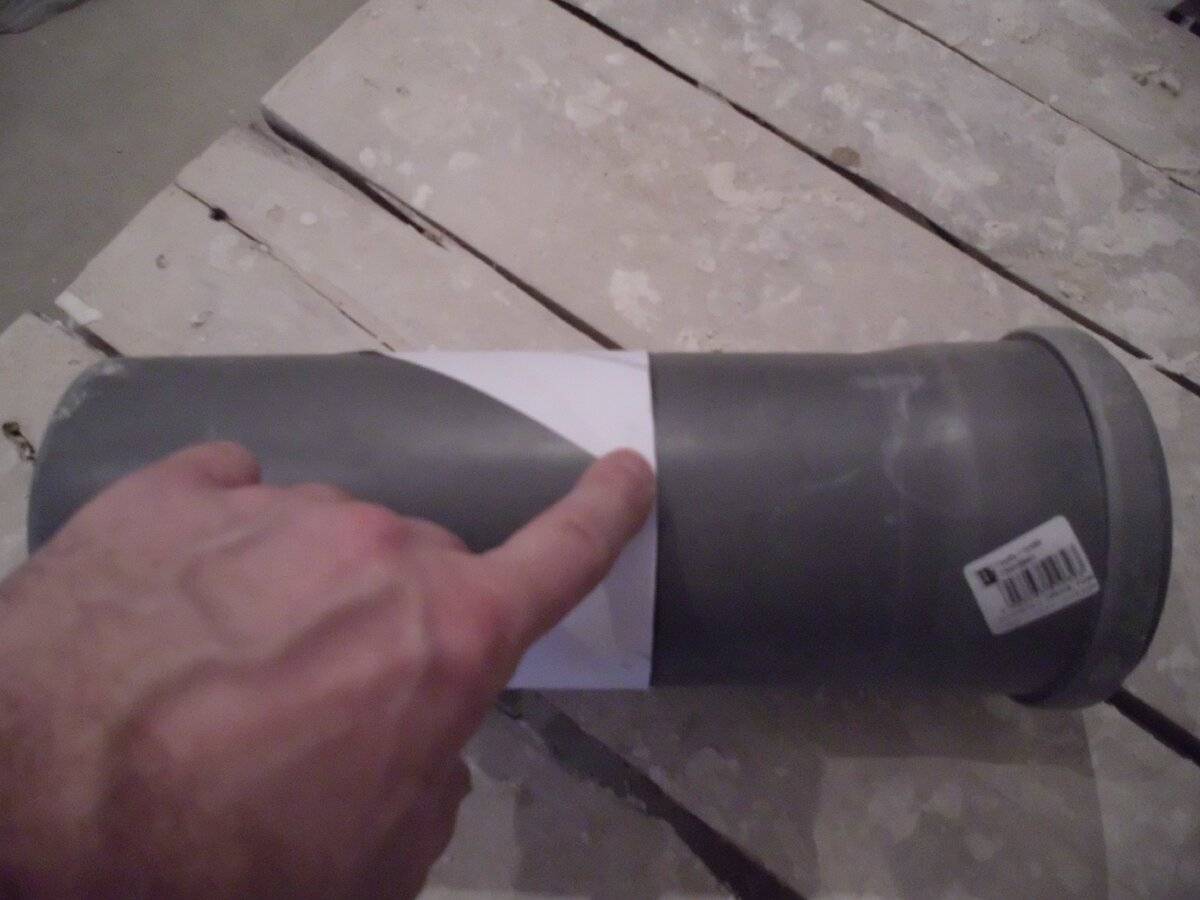

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

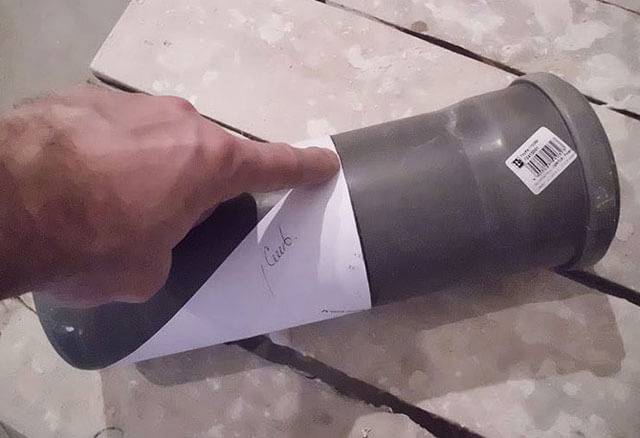

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки. Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси. В месте будущего среза выполняется пунктирная разметка

Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

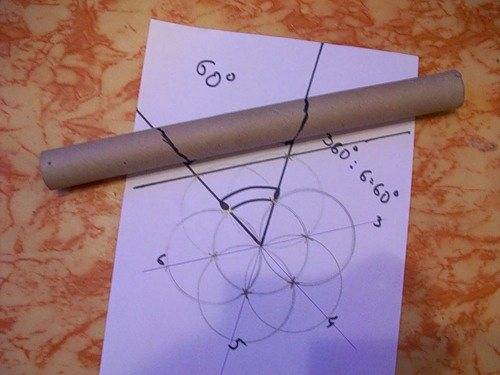

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

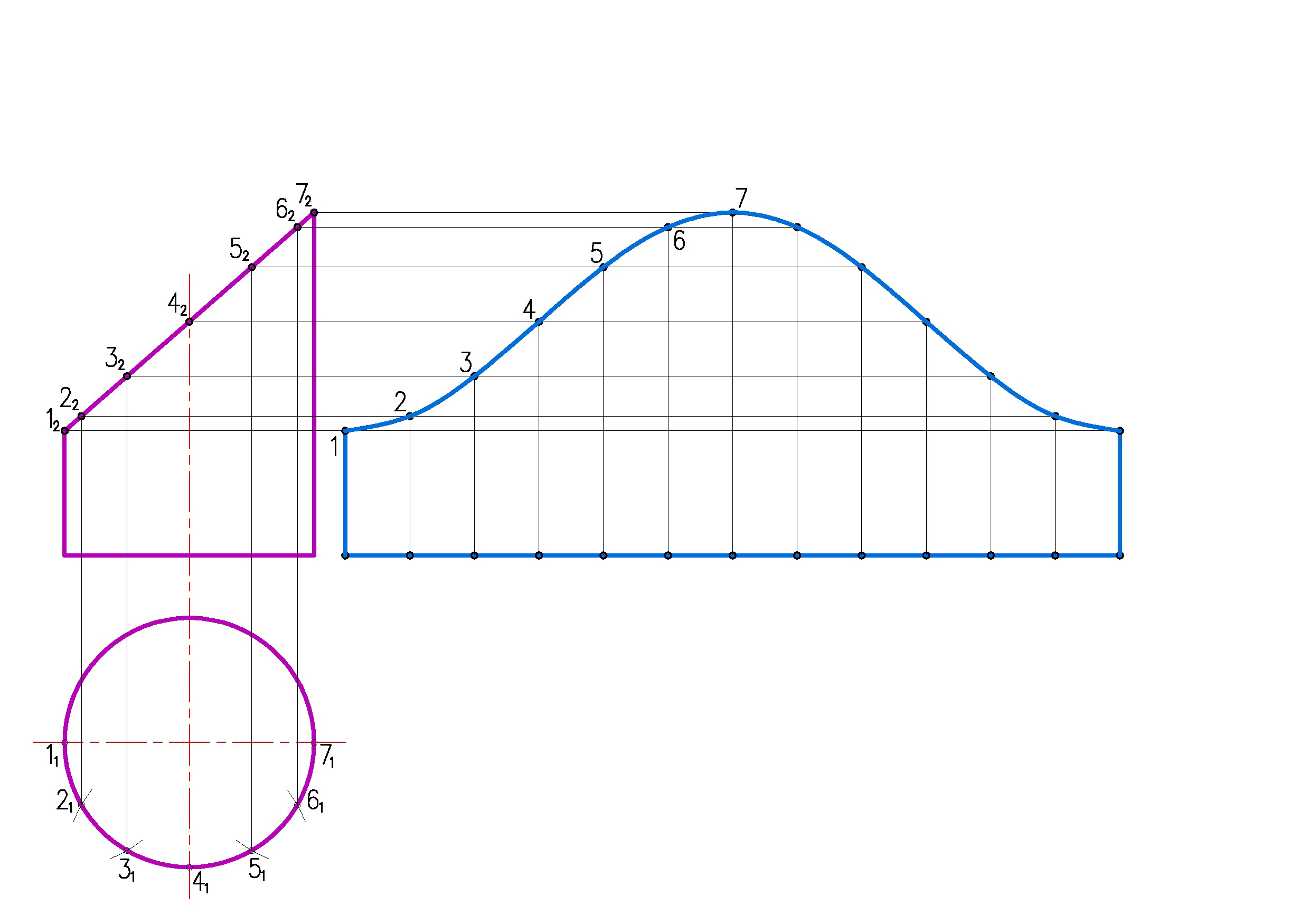

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

• Замеряется величина окружности трубы.
• Выполняется резка трубы под углом 90 градусов.
• На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
• Выполняются расчеты: диаметр трубы делят на три.
• От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
• Данные точки соединяются с другими плавными дугами.
• После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Шаблон для резки профильных труб. Резка трубы под сорок пять градусов или другим углом

При различных работах домашние мастера иногда сталкиваются с необходимостью разметки и резки труб под сорок пять градусов.

Существует большое количество приспособлений промышленного производства для резки труб под разными углами, но стоимость таких устройств достаточно высока. В статье будут рассмотрены способы разметки труб под рез в 45 градусов в домашних условиях, без использования дорогостоящих приспособлений.

Разметка и резка профильной трубы

Разметка профильной трубы с первого взгляда представляется достаточно простым делом. Однако, скругленные углы при ручной разметке будут давать серьезную погрешность. По этой причине, удобнее будет сделать простейшее приспособление для разметки профильной трубы. Резка трубы из метала под 45° при использовании этого приспособления упрощается в разы.

Приспособление для резки труб под сорок пять градусов представляет собой отрезок п-образного стального профиля, отрезанный под углом в 45 градусов. Размеры профиля подбираются таким образом, чтобы в него свободно помещалась размечаемая труба. Для изготовления данного приспособления понадобятся следующие инструменты:

• Угломер;
• Чертилка по металлу;
• Угловая шлиф-машина (болгарка);
• Отрезной диск;
• Напильник.

Изготавливается такое приспособление для резки труб достаточно просто. Его удобно использовать для нарезки большого количества труб, например для сварки каркаса ворот из профнастила .

Из профиля вырезается заготовка длиной порядка 20-30 сантиметров. С помощью угломера на одном из торцов отрезка размечается угол в 45 градусов. После разметки, с помощью болгарки профиль разрезается. На полученном шаблоне необходимо проконтролировать точность угла. При необходимости шаблон дорабатывается напильником.

Резка трубы под сорок пять градусов с помощью такого шаблона существенно упрощается. Заготовку трубы вкладывают в шаблон и размечают с помощью чертилки. При разметке необходимо проконтролировать длину заготовки. После этого труба разрезается по нанесенным меткам с помощью болгарки.

Труба надрезается по диагональным линиям с двух сторон, после чего прорезаются прямые линии разметки. Такое приспособление для резки труб под углом существенно экономит время и деньги.

Разметка и резка труб под углом круглого сечения

Когда необходимо разрезать круглую трубу под углом в 45 градусов, приспособление, рассмотренное выше, может не подойти. Резка трубы под 45 градусов в этом случае производится по бумажным лекалам, обернутым вокруг заготовки. Лекало для разметки можно скачать тут .

Такие лекала распечатываются из специальных компьютерных программ. Также в интернете можно найти и распечатать уже готовые лекала под наиболее распространенные типоразмеры труб. Какой бы способ резки труб не был выбран, необходимо следить за точностью нанесения разметки. От этого зависит точность реза.

В крупных заготовительных мастерских разметку и резку труб производят на разметочно-отрезном агрегате, который позволяет получать детали трубопроводов с допуском ± 1 мм.

В небольших заготовительных мастерских и на монтажной площадке разметку труб производят на разметочных стеллажах, применяя обычный разметочный и измерительный инструмент: линейки, рулетки, чертилки, шаблоны и др.

Разметка трубы заключается в определении ее заготовительной длины и нанесении необходимых осей. Разметив трубу для резки, на ней намечают начала всех изгибов, отверстия для врезки отборов и тройников.

Для изготовления гнутого отвода и определения длины заготовки должны быть известны радиус (R) и угол (а) загиба трубы, длина свободных концов или длина прямого участка между отводами. Длину заготовки (рис. 1) определяют по формуле

Где L_Общ– длина заготовки, м;

L= π/180*αR – длина изогнутом части, м;

L₁= L – S – длина прямого участка, м;

L₂= L₁-S‑длина второго прямого участка, м; .

Рисунок 1. Разметка трубы для изгиба

• а – разметка отвода;
• б – участок трубопровода.

При пересечении двух труб тройник реза намечают по приспособлению, которое изготавливают на листе плотной бумаги. Вначале вычерчивают в двух проекциях и в натуральную величину пересечение двух труб, как показано на рис. 2. На врезаемой части трубы строят полуокружность, которую обычно делят на шесть частей (точки 1, 2, 3, 4, 5, 6). Через эти точки проводят прямые параллельные оси трубы. На второй проекции делают аналогичные построения, прямые проводят до пересечения с контуром трубы, в которую нужно сделать врезку (точки 0, 1, 2, 3). Проводя из этих точек параллельные прямые, как показано на рисунке, получим точки 0l, 1l, 2l, 3l, 4l, 5l, 6l.

Рис. 5. Разметка пересечения двух труб

• а – построена для изготовления шаблона;
• б – шаблон.

Как правильно разрезать газовую трубу

Работа с обрезкой газовых труб является опасной и довольно сложной, поэтому лучше всего ее доверить профессионалам. Перед началом работы следует обязательно перекрыть подачу газа.

Следующий шаг предполагает освобождение полости трубы от остатков газа. Для этого надо зажечь газовые конфорки на плите, и подождать, когда они потухнут. Только после проведения перечисленных манипуляций следует приступать к разметке и последующей резке металла.

Качественная резка металлических труб является сложным процессом

Однако, если соблюдать меры предосторожности, и прислушаться к советам профессионалов, распилить при помощи болгарки получится металл любой плотности и толщины. Болгарка с отрезным круглым диском по праву считается универсальным инструментом в быту. Главное правило — не забывать о мерах безопасности при работе с опасным режущим инструментом

Главное правило — не забывать о мерах безопасности при работе с опасным режущим инструментом.

https://youtube.com/watch?v=HQnvxX3jAHU

Где нельзя использовать точеный угол под 45°?

Угол такого типа становится достаточно хрупким из за утонченного (зауженного) края плитки, поэтому его нежелательно использовать при облицовке ступеней. В месте наибольшего трафика плитка обязательно отобьется, угол будет сколотым — это только вопрос времени.

Ступени укладываются с нахлестом верхней плитки на торцевую (на подступенок) или с использованием алюминиевых уголков/профилей.

И вообще, прежде чем делать такие углы хорошо все обдумайте. Если существует большая угроза задеть и сбить данный угол, то скорее всего — это не ваш вариант. В таком случае можно попробовать использовать алюминиевый уголок (но никак не пластиковый).

Самый простой способ — болгарка

Болгаркой добиться качественного результата сложнее, но, в принципе, тоже возможно. Это самый простой способ заточки угла плитки по 45 градусов своими руками в домашних условиях.

Процесс заусовки и шлифовки керамогранита в видео ниже.

Прежде всего у вас должен быть хороший алмазный диск по плитке.

Ставите плитку на ребро (прпендикулярное тому, которое подрезается) и стачиваете под углом 45 градусов заднюю ее часть (глину).

Если получилось немного неровно, то крупные грубые неровности можно пройти еще раз диском, а для того, чтобы получился более чистый и гладкий край можно использовать вот такую(на фото ниже) шлифовальную насадку с наждачной бумагой или алмазные «черепашки».

Наждачные круги на липучке, стерся — снял и прицепил новый. Сама основа с липучкой накручивается на резьбу болгарки. У алмазных насадок намного больший ресурс, но и стоят они в во много раз дороже. Если вы занимаетесь укладкой плитки постоянно, то есть смысл взять именно алмазные черепашки. Если же делаете первый и последний ремонт в своей жизни, то вполне можно обойтись наждачными кругами.

При работе с такой штукой нужна болгарка с регулируещимеся оборотами (обороты на минимум!) иначе край плитки будет плавиться и гореть, а не зашлифовываться.
