Строительный фен не включается, ремонт фена
При ремонте строительного фена следует учитывать, что основную нагрузку на мощность создает нагревательный элемент. После включения спирали в работу вступает электромоторчик. Вентилятор работает за счет падения напряжения в электроцепи.
Ремонт строительного фена рекомендуется осуществлять в следующей последовательности:

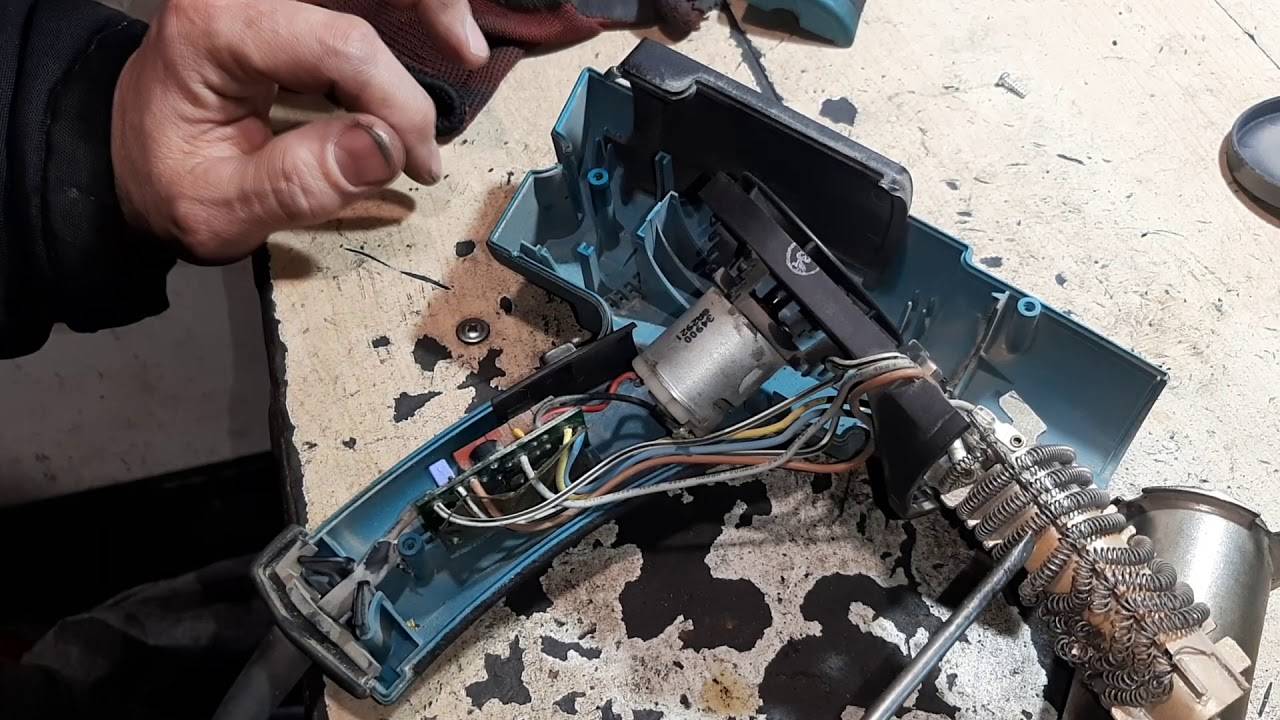

Разбираем корпус нагревательного инструмента. Нужно снять держатель с трубки сопла и выкрутить болтики. Защитный держатель следует просто выдернуть со своего посадочного места, обычно он ничем дополнительно не крепится.
После проверки питания на входе сетевой шнур необходимо обязательно отключить от розетки!
Прозваниваем кнопочный переключатель. Когда кнопка находится в выключенном положении, то электроцепь не должна сигнализировать. В рабочих положения кнопки должен срабатывать звуковой сигнал мультиметра.

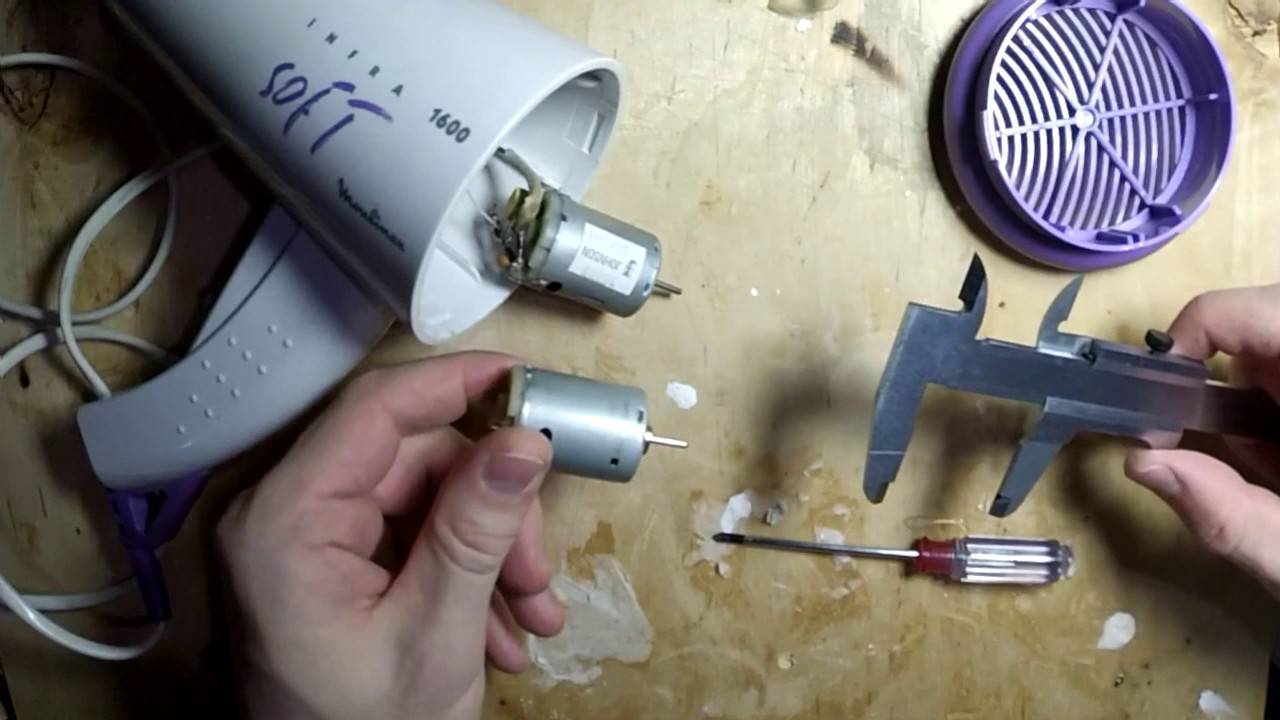

Проверяем электромоторчик вентилятора. Для этого необходимо отключить питание моторчика от платы и снять его. Далее на моторчик необходимо подать рабочее напряжение, обычно это 18 (В). Точное значение напряжение можно посмотреть на корпусе привода.
Чтобы отсоединить питание моторчика от платы, потребуется паяльник. Нужно нагреть соответствующие контакты и выдернуть провода.
Для проверки электромоторчика будет необходим источник электропитания с соответствующим напряжением.
Конечно, проверить работоспособность вентилятора можно и прозвонкой электроцепи. Но в этом случае не получится оценить качество работы моторчика. Такое бывает, что при работе привода появляется посторонний шум, свидетельствующий об износе подшипниковых втулок и затирании ротора со статором.
Плохо работающий моторчик нужно обязательно заменить. В противном случае привод в скором времени перегорит.

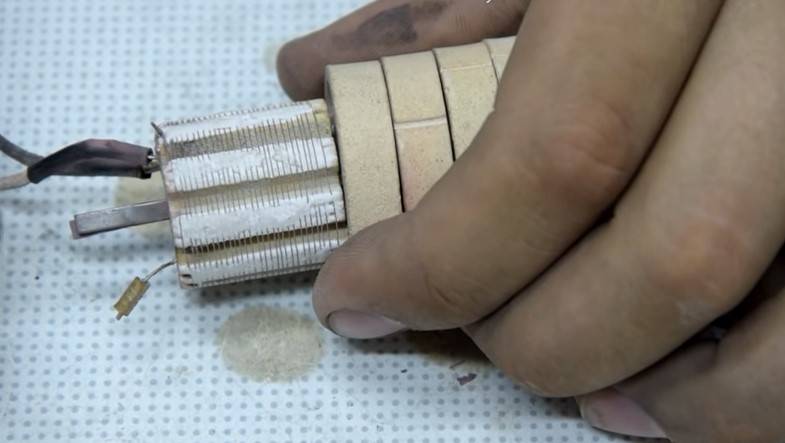

Далее следует вытянуть из колбы сам нагревательный узел. Внимательно осматриваем нагревательную нить по всей длине. Если не включается фен, то скорее всего где-то на нитке есть обрыв.
Нагревательный ТЭН строительного вентилятора представлен нихромовой нитью. Порванный нихромовый нагреватель не получится восстановить методом пайки или скрутки.
Порванную нихромовую спираль придется менять на новый аналог. Нужно будет подбирать спиральный нагреватель по длине и сопротивлению.
В случае поломки строительного фена из-за повреждений керамического или слюдяного основания придется менять сам держатель спирали.
Разумеется, при выполнении ремонта строительного фена придется учитывать экономическую целесообразность работы. Известны случаи, когда стоимость нового нагревательного узла была немного меньше цены самого фена. Как понятно, в подобных случаях лучше всего просто заказать новый инструмент.
Диагностика строительного фена
Первым делом следует сократить круг потенциальных виновников поломки строительного фена. Для этого необходимо провести первичную диагностику.
- Подключаем строительный фен к электросети.
- Включаем фен на каждой скорости. Если вентилятор не подает признаков жизни, то следует заглянуть внутрь сопла. При наличии нагрева спирали теплоэлемент начнет светиться.
Если нет ни работы вентилятора, ни нагрева, то причину следует искать в электроцепи питания нагревательного узла. Виновником поломки может оказаться:
- Диодный мост
- Термопредохранитель
- Нагревательная спираль
- Проводка
Не нужно исключать и неисправности токоведущего шнура или же кнопочного переключателя. Около 20-30% поломок строительного вентилятора приходятся именно на эти узлы.
Некоторые фены используют вместо диодного моста плату полноценного инверторного преобразователя. Ремонт платы инвертора обычно обходится дороже, чем восстановление диодов.
При включении спирали ТЭНа без вентилятора причина может крыться и в поломке электромоторчика. В бюджетных фенах используется преимущественно коллекторный моторчик, с электрощеточным узлом. При износе щеток вентилятор перестанет включаться.
Продвинутые модели строительного фена используют отдельную линию электропитания для крупного ТЭНа. Если включается большая спираль без вентилятора, то следует проверить целостность малой спирали, она использует общую электроцепь с вентилятором.
Теперь подробнее о том, какие поломки строительного фена имеют наибольшее распространение.
Как сделать строительный фен и насадки к нему своими руками с чертежами и видео
Строительный фен необходим для выполнения ряда отделочных и других работ. Необходимость в мощном профессиональном устройстве возникает не всегда. Изготовить электроприбор можно своими руками, воспользовавшись старым бытовым феном, даже и поломанным.
Как сделать строительный фен своими руками

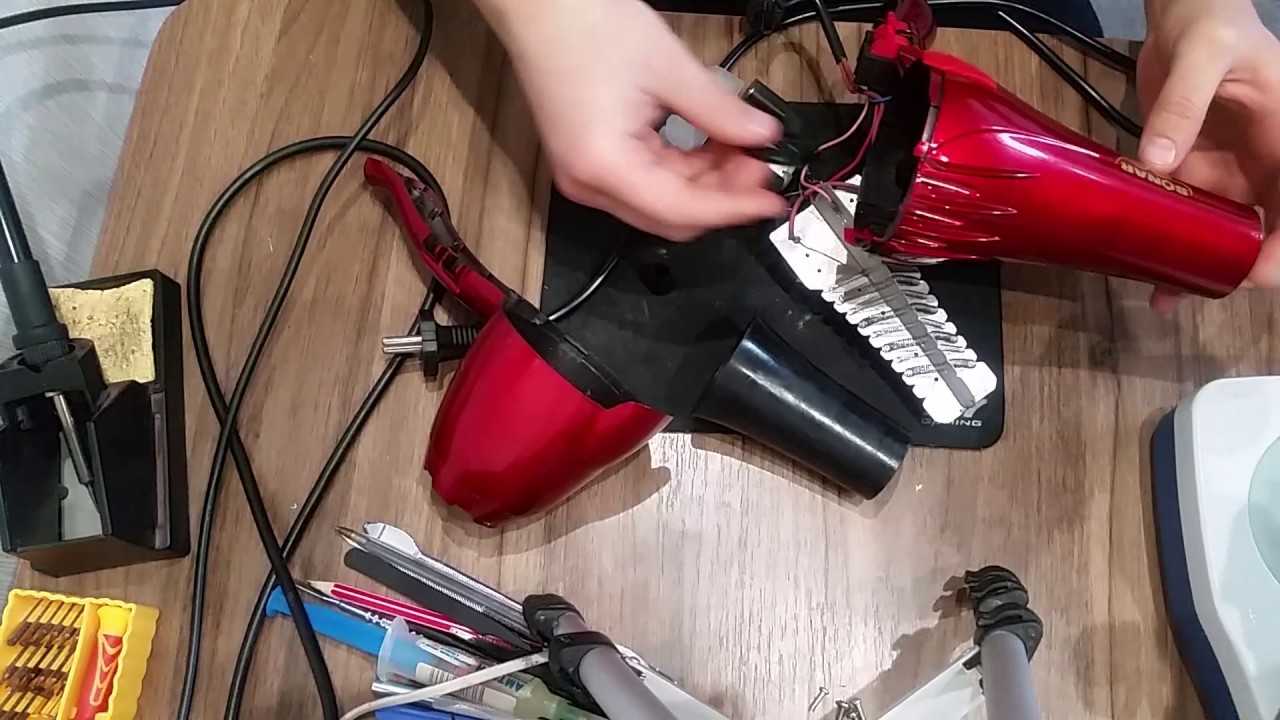

Чтобы изготовить строительный электроприбор из обычного фена для волос, необходимо провести модернизацию устройства.

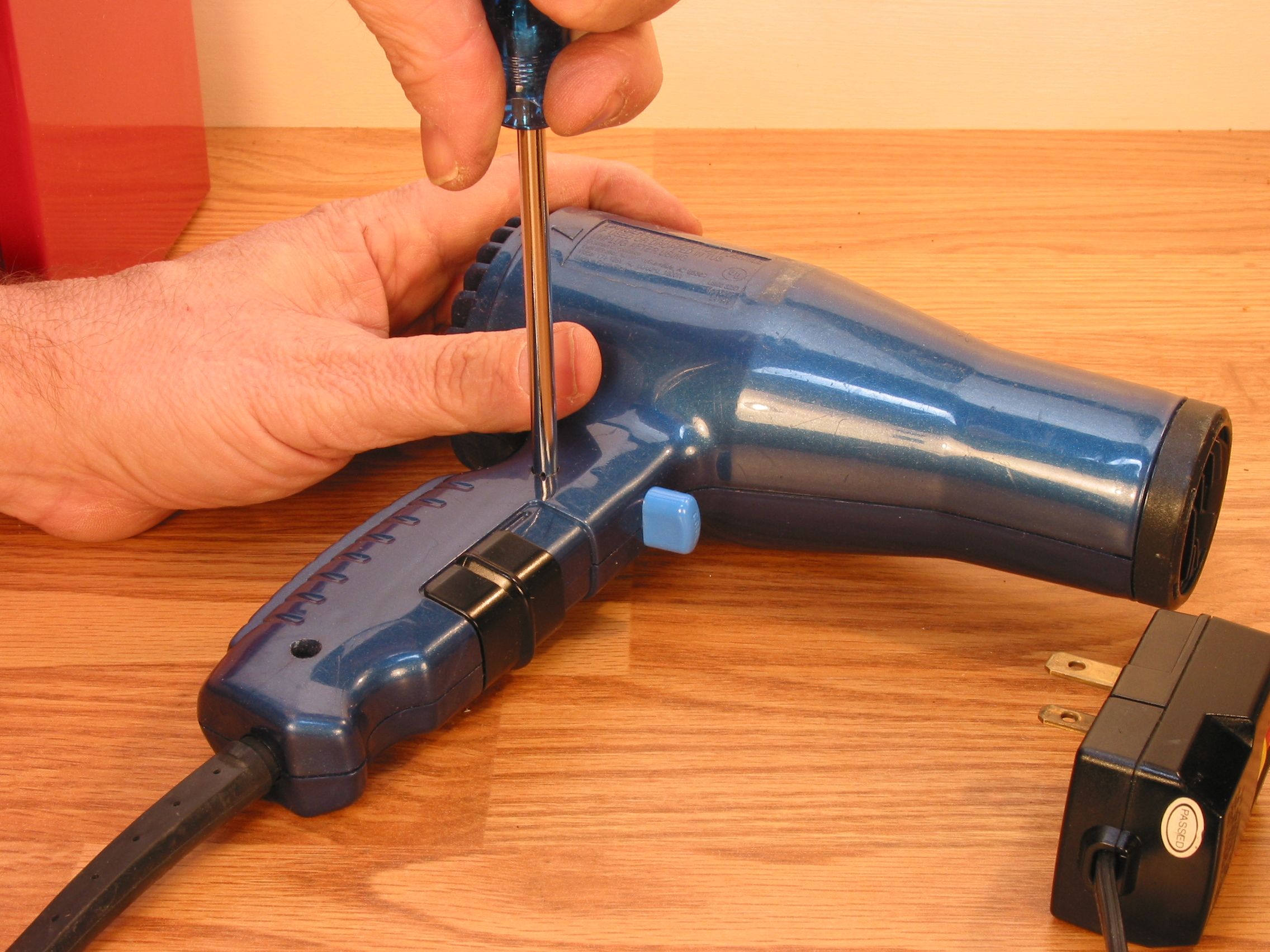

- Прежде всего нужно разобрать корпус.
- После разборки бытового электроприбора необходимо извлечь все пластиковые детали, которые могут расплавиться под воздействием высоких температур. Их можно заменить изделиями из текстолита и эбонита.
- Отработавший своё нагревательный элемент также извлекается. Вместо него устанавливается керамическая деталь, на которую наматывается нихромовая спираль. От количества её витков зависит рабочая температура устройства. Чем они плотнее, тем больше градусов будет на выходе. Здесь есть некоторые особенности:
- В бытовых самодельных приборах не стоит укладывать витки слишком плотно: может не выдержать электрика.
- Проще всего сделать нагревательный элемент из корпуса мощной галогеновой лампы и нихромовой спирали. Ламповое стекло может выдерживать очень высокие температуры без каких-либо последствий. Закрученная проволока помещается в стеклянный корпус.
- Концы нихромовой проволоки прикручиваются к проводу трансформатора и изолируются. Фен предварительно переводится в режим вентилятора. Работа с паяльником исключается: материал, из которого делается спираль, не подлежит припою. Все пластиковые детали убираются
- Готовый нагревательный элемент оборачивается в фольгу. Создаётся отражённое излучение, увеличивающее мощность электроприбора. Кроме этого, сводятся к минимуму теплопотери от нагревательного элемента.
- В качестве альтернативы корпусу лампы можно использовать стекловолокно, намотанное поверх нихромовой спирали. Сверху надевается прочная стальная трубка, через которую горячий воздух будет выходить наружу.
- Нагревательный элемент размещается в корпусе строительного фена и подключается к трансформатору. Прибор необходимо выставить точно по центру. Предварительно он заматывается в несколько слоёв асбестовой нити, что равномерно увеличивает его диаметр. Подойдет деталь от старого компьютера
- На ручку фена надевается заранее подготовленная резиновая трубка. Это предотвращает ожоги рук от касания к раскалённой керамике. Для этой цели может использоваться старая гофра от пылесоса, прорезиненная изнутри и матерчатая снаружи. Этот материал надёжно защитит работника.
Примеры на фото
Используется для термообработки отдельных слоев ткани или плёнки
Используется в обработке линолеума
https://www.youtube.com/watch?v=z0CsK2UXh54
С ее помощью можно изгибать полимерные трубы

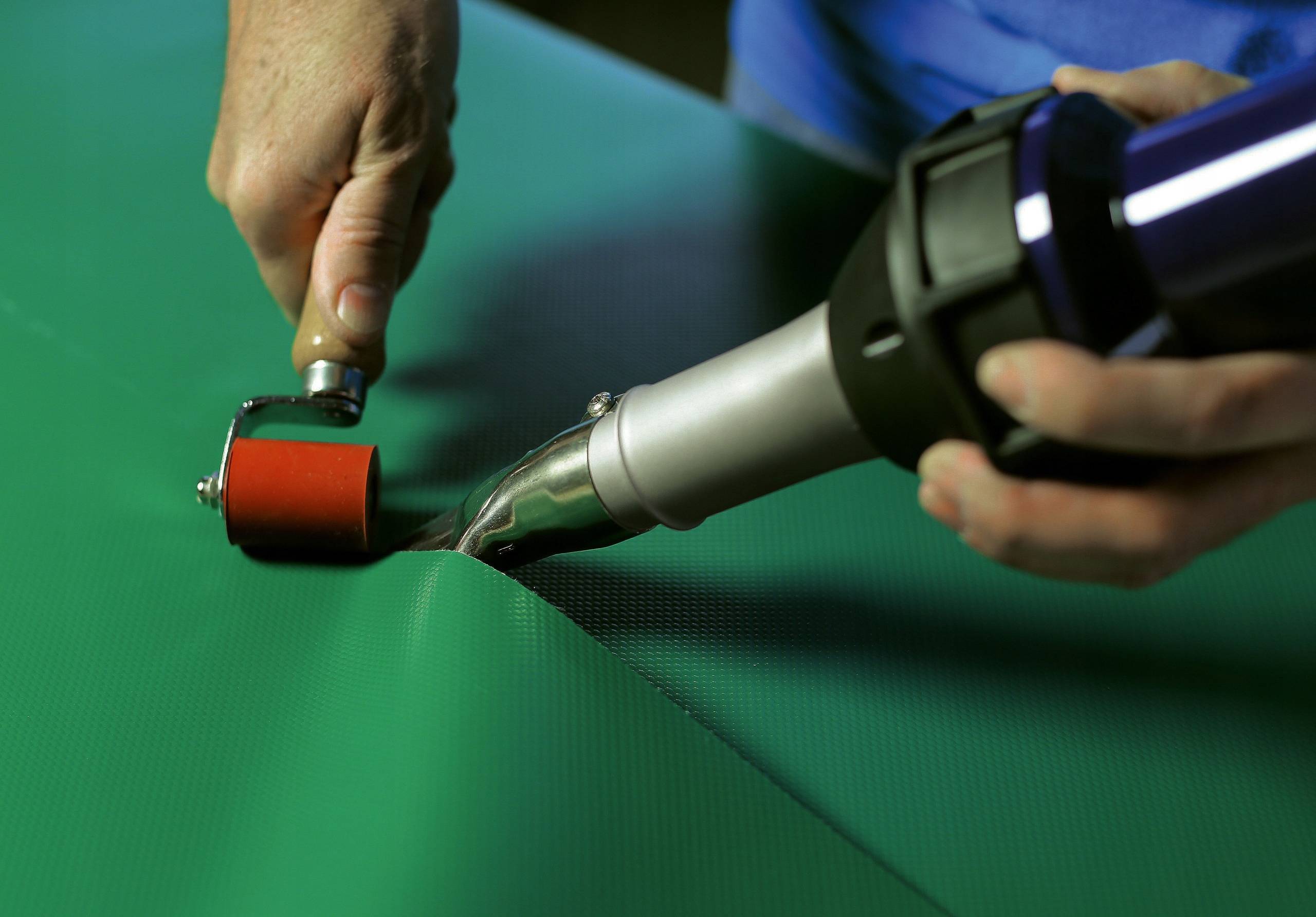

Используется для сварки полимеров, баннеров, очистки стен от краски
Используется для термоусадки упаковок, труб и т. д
Большинство деталей можно изготовить самостоятельно
Большинство насадок можно изготовить самостоятельно из остатков хромированной трубы. Разберём для примера две формы: сужающуюся к выходу и плоскую, в виде пылесосного сопла.
- Берём два отреза трубы нужной длины (зависит от запланированного размера насадки).
- На одном из отрезов делаем четыре небольших надреза.
- С помощью ножовки по металлу на основе надрезов выпиливаем равнобедренные треугольники. Аналогичный спил проводим с другой стороны, в результате чего должен получиться равносторонний угол. Вырезанные части примерно равны друг другу
- Полученные лепестки загибаются внутрь. Все края должны быть ровными
- Состыкованные стороны привариваются друг к другу.
- При желании можно зачистить сварку. Это делается для придания детали более эстетического вида. Деталь после шлифовки, готовая к использованию
- Надеваем на сопло вентилятора, при необходимости делаем два пропила (в случае, если диаметр трубы не совпадает с требованиями фена), работаем.
Чтобы сделать плоскую насадку для строительного фена, достаточно немного простучать одну из сторон обреза трубы молотком. При необходимости, на обратной части делаются пропилы для более удобного контакта с соплом электроприбора.
Для изготовления достаточно немного сплюснуть кусок трубы молотком
Самостоятельное изготовление строительного фена — дело достаточно сложное и требующее навыков в работе с электроприборами. Если основные требования технологии не соблюдены, возможен выход из строя электрики.
- Максим Овсянников
- Распечатать
Устройство и его основные принципы
Если вскрыть устройство, то можно обнаружить двигатель небольшого размера, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все достаточно просто. В основном строение не отличается от обыкновенного фена. Единственное отличие заключается в более высокой мощности аппарата. Производительность оборудования напрямую зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту. Многие модели фена, представленные на современном рынке, имеют ряд дополнительных функций. К таковым можно отнести:
Использование строительного фена.
- регулировку температуры;
- регулировку потока воздуха;
- подборка нужного рабочего режима;
- многочисленные дополнительные насадки, которые заметно упростят работу с тем или иным материалом;
- светодиодный индикатор, который определяет температуру нагрева.
Разумеется, это не все опции, которыми может обладать строительный фен. Есть и другие. Всегда нужно помнить о том, что чем их будет больше, тем сложнее произвести ремонт.
Какие могут возникнуть поломки?
Проблемы с кнопками и переключателями
Кнопки фена заедают из-за того, что на переключателе появляются нагар, окись. Эти дефекты не позволяют пройти электрическому току по контактам. Для выявления неисправности переключателя и кнопки пользуются мультиметром.
Для этого в режиме прозвона нужно коснуться щупами выводов кнопки. Если прибор отключён, то он не должен издавать никаких посторонних шумов. Особенно подозрительны посвистывания. При включении первого — второго режимов в исправном состоянии переключателей должен издаваться еле слышный звук. В этом кроется причина: неисправны другие узлы в системе.
Разобрав фен, нужно прочистить все соединительные контакты, которые на поверхности имеют ржавчину или иные попавшие извне элементы. Иногда достаточно заменить переключатели на новые, чтобы устройство исправно заработало.
Неисправность сетевого провода
Визуально обнаружить неисправность сетевого провода невозможно. Происходит повреждение жил внутри изоляции, которые снаружи совсем не видны. Повреждение провода возникает как по механическим причинам, например, передавливание провода дверью, так и из-за долгой эксплуатации прибора на максимальной мощности. Жила перегревается, перегорает, медный материал в результате этого становится хрупким, ломким.
Мультиметром можно диагностировать поломку этой части, следуя инструкции:
- разбирается фен;
- включается на мультиметре режим прозвона;
- к контакту вилки подключается один щуп от мультиметра;
- второй щуп поочерёдно прикладывают к контактам на клеммной колодке;
- если какой-то из контактов подаёт сигнал при такой манипуляции, значит, одна из жил ещё рабочая, а проблема заключается в другой жиле;
- подключается щуп на второй контакт вилки, и процедура продолжается;
- мультиметр должен издать звук при прикосновении ко второй клеммной колодке.
Внимание
Слабый контакт в проводе может также влиять на неисправность фена. Самовыключение прибора при этом происходит регулярно. Перебои в работе можно исправить путём замены сетевого провода.
Неисправность коллекторного двигателя
Чтобы уточнить проблему с коллекторным двигателем, необходимо применить мультиметр. Выполняют им прозвон, а затем подключают к источнику постоянного напряжения необходимой величины. Плату с диодным мостом отсоединяют, если нет источника переменного напряжения необходимой величины.
Чтобы осуществить прозвон электромотора мультиметром, необходимо к щупам подвести выводные контакты устройства. Появившееся сопротивление — сигнал, что обмотка не повреждена. Двигатель неисправен, когда издаются нехарактерные звуки. В данном случае можно услышать пощёлкивание или скрежет.
Нужно разобрать устройство, вытащить двигатель. Починить его можно путём прочистки соединительных деталей. От долгой работы пружины двигателя могут засоряться. Но проблема может состоять и в другом. Движок может быть выпущен производителем с браком, который никак невозможно исправить подручными средствами. Необходимо поменять коллекторный двигатель на более надёжный.
Перегорела плата и спираль

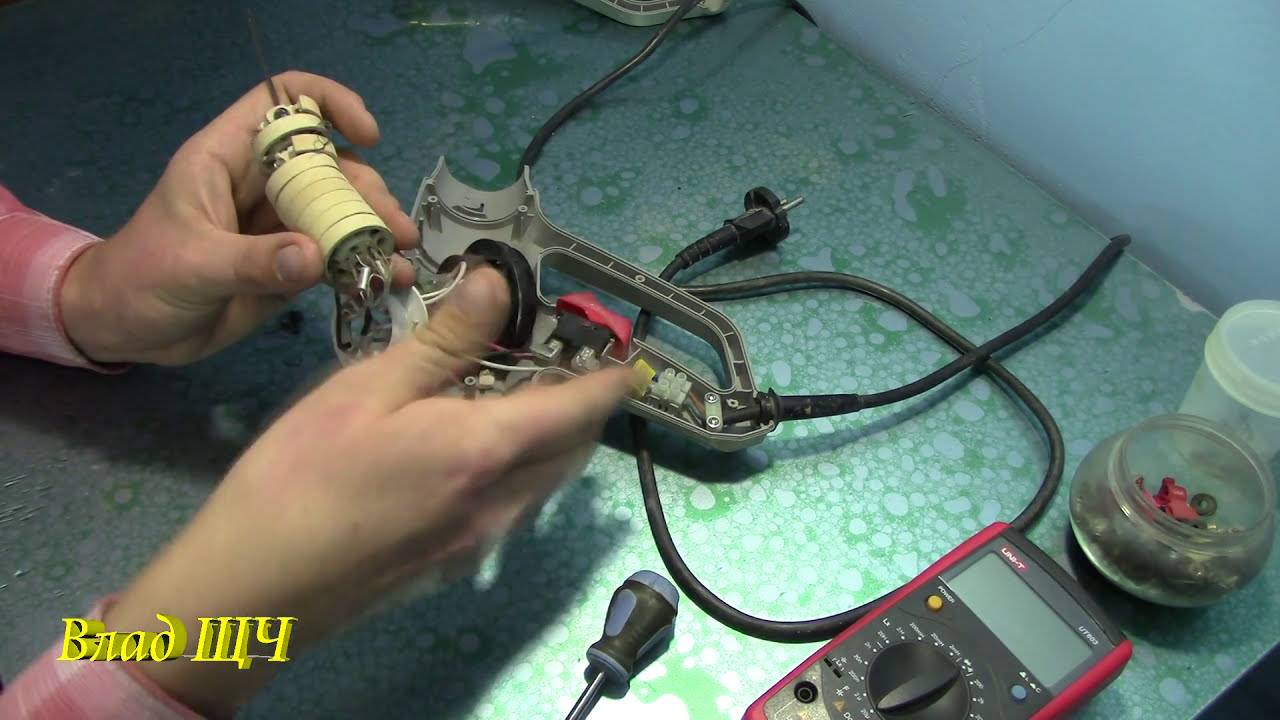

Диагностику неисправности спирали и платы выполняют по следующей схеме:
- извлекается нагревательный элемент из металлической колбы;
- осматриваются провода на наличие подключения их к контактам спирали ТЭНа;
- на этом этапе уже можно увидеть возможную поломку: окисление контактов или отсоединение одного из проводов;
- в режиме измерения сопротивления включается мультиметр, подключается к контактам спирали;
- нарушение целостности нихромовой нити определяется нулевым значением прибора: спирали должны показывать сопротивление.
Внимание
В результате эксплуатации электрофена нихромовая нить теряет свои первоначальные характеристики, не имеет присущих ей свойств. Она становится хрупкой, выводит из строя многие составные элементы прибора — первыми перегорают плата и спираль.
Если спираль имеет обрыв и повреждения в разных местах, то её нужно заменить на новую. Простой обрыв можно устранить путём соединения двух частей спирали. Для этого потребуется воспользоваться маленькими болтиками и гайками.
Неполадки с платой зависят от используемой модели этого элемента. Устаревшие модели содержат только одну плату – выпрямительный диодный мост. Его можно исправить простым паяльником. Если строительный фен снабжён инверторной платой, то, осмотрев, можно обнаружить неисправность. Перегоревшие детали имеют потемневший окрас. Паяльником удаляется весь ненужный налёт.
Общая проверка исправности фена мультиметром
Чтобы убедиться, что прибор вышел из строя, рекомендуется первым делом проделать следующие манипуляции:
- Воспользовавшись мультиметром, произвести прозвонку инструмента
- На мультиметре включить режим прозвонки диодов или измерения сопротивления
- Прикоснуться щупами к выводам вилки электроинструмента
- Произвести переключение кнопки фена в разные положения
При переключении кнопки на приборе должны изменяться показания, которые говорят о наличии сопротивления. Если показания не изменяются, значит уместно предположить о том, что в цепи имеется обрыв. Для уточнения причин, понадобится разобрать инструмент, выкрутив крепежные элементы, и произвести детальную диагностику.

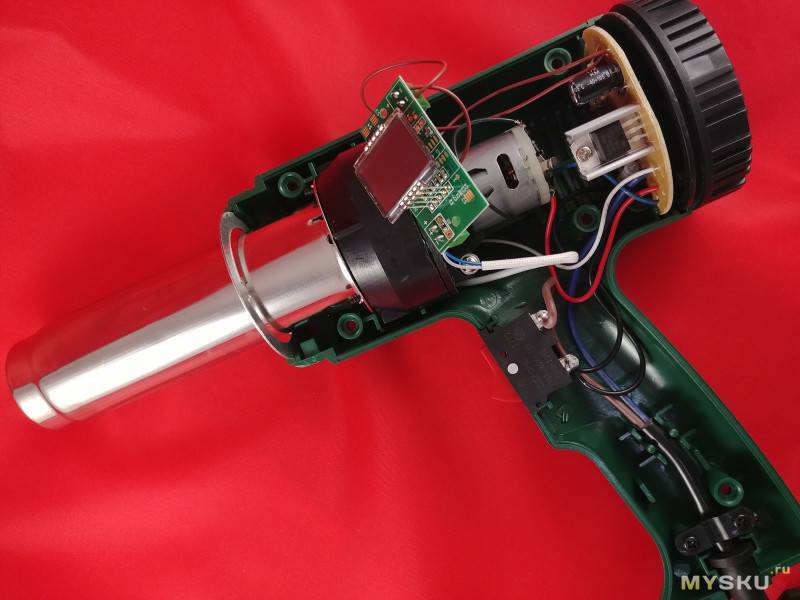

Если перегорела плата строительного фена как отремонтировать
Не редко встречаются поломки, связанные с электроникой. На бюджетных вариантах строительных фенов используется только одна плата — выпрямительный диодный мост. Проверить исправность диодов можно при помощи мультиметра, и если перегорел один диод, то двигатель не запустится. Определив неисправный диод, его следует заменить, воспользовавшись паяльником.
Если на строительном фене применяется инверторная плата, то на ней может выйти из строя любой элемент электроники. Для того, чтобы понять, какой элемент вышел из строя на плате, нужно произвести визуальный осмотр. Обычно сгоревшие элементы проявляются внешне по признакам почернений. Чтобы отремонтировать плату строительного фена, понадобятся минимальные знания электроники, а также уметь пользоваться паяльником. Мультиметром можно проверить исправность всех элементов на плате, и заменить вышедшие из строя.
Это интересно!Если повреждена керамическая часть, то в этом случае рекомендуется купить новый ТЭН, который может стоить практически столько же, как и сам инструмент. Именно поэтому в случае невозможности произвести самостоятельный ремонт, следует взвесить стоимость запчастей и нового фена, на основании чего принять правильное решение.
Типичные неисправности
В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.
Пахнет чем-то горелым
Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.
Фильтр расположен в задней части фена, со стороны воздухозаборника
Отсутствие питания
В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:
- Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
- Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
- Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
- Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.
Полезно!
Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.
Не включается фен
Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:
- во время запуска слышен небольшой треск;
- мотор работает с перебоями;
- слышен запах горелой проводки;
- при отсутствии вращения вентилятора слышен гул.
В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.
Снизилась работоспособность
При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.
Двигатель постоянного тока
Вентилятор довольно медленно вращается
Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.
Гонит холодный воздух
За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:
- возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
- слишком горячий корпус при работе, исправный агрегат не должен перегреваться.
Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.
Важно!
Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.
Сборка элемента нагревания
Главной проблемой при сборке такого прибора, как фен для пайки микросхем, своими руками, является создание элемента для нагревания. Нагреватели из бытовых устройств по типу фена или паяльника в этом случае непригодны. Необходимую деталь следует изготовить самостоятельно на основе проволоки их нихрома, сечение которой составляет 0,4-0,8 мм. Нихром с большим сечением обеспечивает высокую мощность, но добиться при этом желаемой температуры будет трудно. Для компактного положения элемента для нагревания нужно будет изготовить спираль диаметром 4-8 мм.
Спираль должна быть накручена на какое-то основание цилиндрической формы, сделанное из материала, обладающего высокой термической стойкостью. В этом случае применятся кварц или фарфор в виде пустого конуса или же трубки. Это основание можно снять из старого фена. Более предпочтительным становится изделие из кварца от прожекторов галогенной лампы на основе трубки с показателем мощности 2,3-2,6 кВт.
В роли элемента, отвечающего за нагнетание воздушного потока, подойдет стандартный вентилятор небольшого размера. При сборке фена в домашних условиях эта деталь станет самой дорогой. Нагнетатель можно извлечь из старого фена высокой мощности. Из вентиляторов бытового назначения подойдет марка BAKU 8032 с мощностью 30 л/м.
Собранный фен для пайки микросхем своими руками, фото которого представлено в этой статье, функционирует от электросети 220 В и обладает мощностью примерно 420 Ватт.
Самым дешевым и унифицированным вариантом считается применение компрессора небольшого размера для аквариумных рыб. Его устанавливают вместе с ресивером (накопителем воздуха). С этой целью используется любая бутылка из пластика маленького размера, так как в области е установки не будет нагревания, а горячий воздух будет выходить в обратную сторону.
При изготовлении корпуса устройства применяется несколько вариантов:
- Используется материал с высоким уровнем термоизоляции (керамика или фарфор). Но эти материалы недешевы и усложнят конструкцию.
- Применяется термоизоляция с высокой степенью надежности для распределения горячего воздуха. В данном случае на материал не воздействует температура, за исключением участка, прилегающего к соплу.
В роли корпусной основы, туда включается и ручка, может выступить основа любого фена бытового назначения средних размеров. Носик корпуса, то есть сопло, изготавливается из термоизоляционного материала, выдерживающего температуру нагрева в 800 ºС. В то же время он выступает изолятором остальных участков корпуса от действия высокой температуры. Сопло должно быть сделано из металла с учетом возможного соприкосновения с расплавами во время процесса паяния.
Термоизоляция может быть обеспечена элементами из кварца (трубка, пластина, слюда, стекловолокно, стекло, фарфор, керамика и др.). При изготовлении агрегата будет нужен термоустойчивый клей.
Система регуляции мощности может быть собрана из старых электроприборов, при условии что они находятся в рабочем состоянии. В роли включателя применяется клавишная или кнопочная модификация.
Проверка переключателя или кнопки
Далее необходимо убедиться в исправности кнопки фена. Часто на переключателе образуются окислы и нагар, которые не позволяют замкнуть контакты для протекания электрического тока. Чтобы убедиться в том, что кнопка фена исправна, нужно также воспользоваться мультиметром. Для этого следует в режиме прозвонки прибора коснуться щупами выводов кнопки. В отключенном положении прибор не должен «пищать», а при включении первого или второго режима, мультиметр издает звуковой сигнал.
Этот сигнал является знаком того, что причина, почему не включается строительный фен, заключается в неисправности других узлов инструмента. Если же манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует разобрать ее и почистить контакты. На некоторых моделях фенов переключатели представлены неразборного типа, поэтому их нужно просто заменить.
Это интересно!Часто у многих возникают подозрения на неисправность сглаживающего сетевые помехи конденсатора. Этот конденсатор желтого цвета подключен к кнопке, и осуществляет фильтрацию сетевых помех, предотвращая при этом выход из строя элементов электроники фена, а также двигателя и спирали. Если конденсатор неисправен, то на работу фена этот никак не повлияет, однако его поломка может в последующем стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и прочих элементов микросхемы. Поломку конденсатора легко определить визуально, если он надулся, значит неисправен.
Как рассчитать и навить спираль для термофена
Для изготовления строительного фена своими руками нужно уметь рассчитывать нихромовую спираль, то есть определять, какой длины проволока определённого сечения потребуется, чтобы изготовленная из неё спираль выдавала определённую мощность. От этого показателя зависит продолжительность непрерывного цикла работы инструмента, а соответственно, и возможность выполнять им большие объёмы работ. Зависит от мощности и температура нагрева. Но на неё будут оказывать влияние и другие технические параметры работы фена, например, производительность или объём подаваемого воздуха в единицу времени (обычно в минуту).
Расчёт необходимой длины нихромовой проволоки
Определившись с требуемой мощностью технического фена, а для домашних работ она может быть от 800 до 1500 Вт, необходимо рассчитать, какой длины нужно взять проволоку для навивки спирали. Для этого нужно выполнить ряд последовательных вычислений:
- Определить силу тока, разделив мощность на напряжение. Например, если вам нужно получить мощность 900 Вт от бытовой электрической сети напряжением 220 В, сила тока должна быть равна I = P/U = 900/220 = 4,09 А.
- Вычислить, какое сопротивление должна иметь спираль. Для чего разделить напряжение (U) на силу тока (I). Получаем R = 220/4,09 = 54 Ом.
- Длина проволоки из нихрома, имеющей сопротивление 54 Ом, определяется из формулы R=ρ · L / S, где R — сопротивление, ρ — коэффициент удельного сопротивления материала (для нихрома он находится в пределах 1–1,2), а L и S — длина и площадь сечения проволоки. Допустим, диаметр проволоки D = 1,00 мм. Тогда площадь её сечения будет равна S = 3,14 · D2/4 = 0,785 мм2. Следовательно, длина проволоки определяется как R · S / ρ = 54 · 0,785 / 1,1 = 38,54 м.
Чем тоньше проволока, тем меньше её потребуется её для изготовления термофена одной и той же мощности. Данные, полученные расчётным путём, обязательно нужно проверить на практике. Ведь проволока может иметь отклонения по химическому составу или неравномерную толщину по всей длине. Перед тем как отрезать её от бухты, нужно замерить омметром сопротивление отмеренного куска.
Навивка нихромовой спирали
Чтобы из нихромовой проволоки навить спираль, нужно прежде всего определить длину цилиндрического стержня или трубки, на которую вы будете её наматывать. Это сделать довольно просто, зная диаметр спирали и длину проволоки, которая для этого потребуется. Обязательно следует учесть, что после намотки кольца спирали слегка пружинят, поэтому её диаметр получится немного больше, чем размер стержня.
Определившись с длиной стержня, нужно изготовить простейшее приспособление. Существует несколько разновидностей таких устройств. Для механизированной намотки понадобятся:
- слесарные тиски;
- электродрель с управляемым числом оборотов;
- два деревянных бруска сечением 20 х 50 мм;
- стержень для навивки (оправка).
В брусках прорезаются полукруглые канавки, образующие отверстие достаточного диаметра, чтобы в нём мог поместиться стержень для навивки с намотанной проволокой. Сам стержень вставляется в патрон дрели, а на его конце закрепляется проволока из нихрома. Конструкция зажимается в тисках достаточно плотно, чтобы удержать бруски и обеспечить возможность прохождения между ними проволоки при намотке.
Для ручной намотки используется тот же принцип, но вместо дрели применяют вороток, а свободный конец оправки заключается в опорную поверхность с подшипником. Можно незначительно видоизменить конструкцию, убрав тиски, и с обоих концов опереть стержень для навивки на подшипниковый узел.
Видео: ручная навивка спирали из нихромовой проволоки
При намотке спирали нужно соблюдать некоторые правила:
- навивку следует выполнять, не останавливаясь и не ослабляя натяжения нити;
- не направлять нить рукой, а только деревянными брусками, чтобы избежать серьёзных порезов;
- не допускать перегибов проволоки, которая, может, и не переломиться сразу, но очень быстро перегорит в месте перегиба;
- выбирать длину стержня для навивки нужно с запасом и с учётом возможности закрепления его в тисках или на опорных поверхностях.
Укладывать витки при намотке следует плотно друг к другу. Лучше потом растянуть спираль до нужной длины.
Для того чтобы сделать строительный фен собственными руками, не требуются сложные приспособления и инструменты. Нужно лишь проявить смекалку и придумать максимально удобную его конструкцию. Желательно, чтобы ваша самоделка была изготовлена с учётом возникших потребностей, а также из расчёта пользования ей на перспективу. Ведь термофен наверняка пригодится вам и в дальнейшем для производства строительных, ремонтных или монтажных работ.
У вас возник вопрос относительно изделия philips salondry active ion hp4935?
другим пользователям Philips SalonDry Active ION HP4935. Предоставьте четкое и исчерпывающее описание проблемы и своего вопроса. Чем детальней описание проблемы/вопроса, тем легче будет другим пользователям Philips SalonDry Active ION HP4935 предоставить вам исчерпывающий ответ.
как снять заднюю крышку,чтобы почистить сетку?
Как снять заднюю крышку, чтобы почистить сетку и вентилятор
Как снять заднюю крышку фена, для очистки вентилятора от волос?
Как снять заднюю крышку фена, чтобы очистить вентилятор от волос?
Как снять заднюю крышку?
Как раскрутить его корпус?ни одна отвёртка не подходит
У фена есть функция отключения при перегреве. Сейчас он перестал отключаться. Может быть, кто знает как исправить? Заранее благодарю.
у меня филипс салон дру травел, подскажите как снять заднюю крышку, что бы почистить фен
Как снять заднюю крышку фена, чтобы очистить вентилятор от волос?
Как снять заднюю крышку фена, чтобы очистить вентилятор от волос?
Заключение
Следование основным требованиям по безопасной эксплуатации поможет продлить срок службы фена и реже обращаться к специалистам:
Не следует наматывать шнур на рукоятку для хранения, а перед использованием стоит проверять целостность провода. Можно применять только те насадки, которые идут в комплекте с устройством. Необходимо избегать попадания воды на корпус и не пользоваться агрегатом в помещении с высокой влажностью. Допустимо применять лишь стандартные удлинители заводского изготовления. Установив мелкоячеистый фильтр, получится предотвратить попадание пыли, волосков и других засорений внутрь аппарата. Провод требует бережного обращения — его нельзя выдергивать из розетки и переносить прибор за него. Если выявлена даже малейшая неисправность, нужно незамедлительно отключить питание
Необходимо избегать перегрева изделия, если требуется техника с длительным периодом непрерывной работы, лучше обращать внимание на профессиональные модели. После эксплуатации надо дать приспособлению остыть, прежде чем укладывать его на хранение
Сберегать девайс следует в сухом месте.
Посмотрите видео о ремонте фена — не включается
