Как открутить болт, если он не выкручивается?

Основы правильного высверливания

Высверливание обычно используют в самом крайнем случае, когда в возникшей ситуации больше никакие инструменты помочь не могут. Основное условие для применения сверла – болт не должен быть каленым. До попытки высверлить сломанный метиз стоит попробовать другие методы извлечения.

Шпильку с небольшим диаметром высверливают очень узким сверлом. На обломке делают два противоположных отверстия на глубину до 10 мм. Затем узкогубцами или двумя гвоздями пытаются выкрутить болт. Гвозди нужно вставить в отверстия, зажать их пассатижами и крутить.

Твердое металлическое конусное сверло с обратной резьбой также подходит для эффективного и правильного высверливания. Экстрактор ввинчивают в центр метиза и извлекают обломок.

Высверливание непосредственно дрелью – сложный вариант, требующий предельного внимания. Понадобится несколько острых сверл разного размера

Важно точно определить центр. С этим поможет керн

Наименьшим сверлом просверливают болт. Сверлить нужно ровно по всей длине обломка. По узкому отверстию повторно проходят более толстым сверлом. Чем ближе подбирается край отверстия к стенкам, тем лучше. Отверткой или зубилом соскабливают остатки внутрь, а потом извлекают их наружу.

Важно вовремя остановиться, чтобы не повредить резьбу.

Сломанный болт, застрявший в конструкции, давно перестал быть проблемой. Существует масса действенных и проверенных способов извлечения крепежа. Первоочередно нужно оценить характер поломки, ее причину, а затем подбирать подходящий метод. Инструменты для такого случая могут понадобиться самые разные – от простого разводного ключа до твердых металлических сверл.

Сорванные грани головки

Как выкрутить болт с сорванными гранями? Это чуть легче, чем предыдущий случай – ведь болт остаётся целым, просто за головку не удаётся надёжно зацепить ключ.

В этом случае вместо рожкового можно воспользоваться накидным ключом – он не даст ещё сильнее испортить головку. Если же грани сорваны сильно, так что даже головка «проворачивает», нужно при помощи напильника «напилить» новые грани – это не так сложно, как кажется.

Ещё один способ: к головке болта с сорванными гранями приварить новую гайку. А затем выкручивать болт, цепляя ключ уже за неё. Такой способ надёжен, но трудоёмок (требуется сварка) и не всегда уместен.

Что может понадобиться из инструментов?

Прежде чем, как начинать откручивать «проблемные» болты, стоит подготовить некоторые инструменты, которые могут пригодиться в любой момент.

Набор рожковых, торцевых и накидных ключей

Для того, чтобы открутить «прикипевшую» гайку, может понадобится целый набор ключей. У автомобилистов всегда есть в запасе пластиковый чемоданчик с инструментами на все случаи жизни, в котором обязательно найдутся и рожковый, и торцевой, и накидной.

Если же таковых нет, то их стоит приобрести. Экономить на этих инструментах не стоит, так как они однозначно пригодятся в будущем. Дешевые же ключи могут сломаться при откручивании «сложной» гайки и деньги попросту окажутся выброшенными на ветер.

Дрель с набором сверл

С помощью дрели можно открутить большинство гаек без применения дополнительных хитростей и инструментов. При этом в запасе стоит иметь набор сверл различного диаметра и желательно левого вращения. Однако именно от их качества зависит конечный результат и скорость работы.

Экстракторы для болтов и шпилек

Это дополнительные приспособления, которые также могут облегчить задачу по выкручиванию болтов и гаек. Экстракторы отличаются большим разнообразием форм и видов, что позволяет справиться с самыми нестандартными ситуациями.

Стоимость же таких инструментов относительно не высокая, что делает их доступными для большинства пользователей. В любом случае комплект экстракторов пригодится каждому владельцу авто и мастеру.

Баллончик WD-40

Незаменимый помощник в гараже и в домашнем хозяйстве. WD-40 – это средство, которое имеет водоотталкивающие и антикоррозийные свойства.

Оно распыляется с помощью аэрозоля на проблемную зону, выталкивает имеющуюся влагу, разрушает ржавчину и остается в виде тонкой пленки, предотвращающей появление нового окисления. Стоимость за 200 мл – 350 рублей.

Дополнительные инструменты

Также могут понадобиться следующие инструменты:

  • Ножовка;
  • Болгарка;
  • Ударная отвертка;
  • Зубило;
  • Молоток;
  • Пассатижи;
  • Плоскогубцы;
  • Газовый ключ.

Вам уже доводилось откручивать прикипевшую гайку?

ДаНет

Термический способ

Одним из способов решения задачи, как вытащить болт с сорванной резьбой или проскальзывающей головкой является термический способ. В основу положен процесс нагрева (если это допустимо и существует возможность создания условий). Крепёж нагревают до температуры, пока он не покраснеет. Такая термическая обработка приводит к снижению коэффициента сопротивления в результате коррозии. Это позволит выкрутить его обычными слесарными инструментами. Процесс нагрева производится в термоустановках, с помощью паяльной лампы, газовой горелки.

Применение метода не всегда оправдано. Нагрев даже определённой части детали или одного узла крепления может негативно сказаться на остальных элементах конструкции, привести к нарушению антикоррозийного покрытия, изменению параметров предварительной закалки.

Эффективные способы, как выкрутить сломанный болт

Существует несколько способов как выкрутить сорванный болт, однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:

Очистка места работы от грязи, масла и т. д.

Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина, пластик, ткань и т. д.).

Как выкрутить болт, если он сломался выше резьбовой поверхности

1. Если вам удалось уже хоть немного “сорвать” резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.

2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.

3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт. Поговаривают, что существуют так называемые “агрессивные клеи”, которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.

Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее

  1. В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
  2. Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
  3. Третий способ извлечь обломок болта, который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.

Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру

Когда “тела” сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или “прогонять” старую. Если у вас есть “экстрактор” с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи. И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой

Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто

И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто.

Подготовительный этап

Для того чтобы всё-таки выкрутить болт или любой другой крепёж с резьбой для начала необходимо подготовить его. Данный этап можно уложить в 4 шага.

Разберём подробнее каждый из них:

  • Удалите ржавчину или загрязнение – это самый первый шаг, так как не очистив загрязнение, вы элементарно не доберётесь до резьбы.

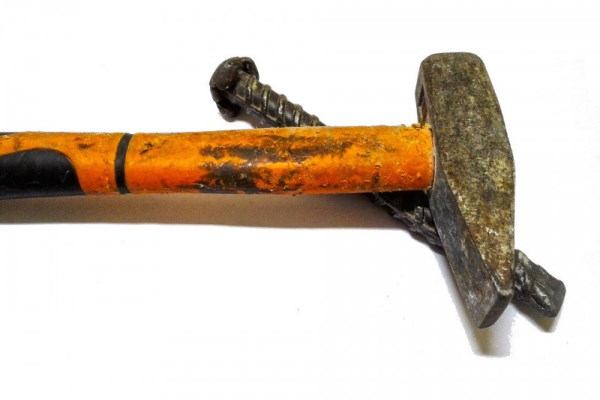

  • Постучите по болту – стуки должны быть сильными. Это способствует разрушению окислого слоя. Как только вы почувствуете, что болт начал сходить с места – старания можно прекратить.
  • Нагрейте болт – данный этап достаточно опасен, так как он заключается в прямом воздействии открытым огнём на болт. Для нагрева подойдёт горелка, паяльник или ацетиленовый резак. Во время нагревания ржавчина удаляется из отверстия и ход крепежа становится свободным.

Используйте специальные средства – речь идёт от специальных спреев от ржавчины или о средствах, которые имеют высокую текучесть. Вещество хорошо пропитывает болт и довольно быстро помогает вытащить болт.

Разновидности шурупов

Начнем с того, шуруп – это цилиндрический стержень со специальной головкой, на который наноситься винтовая канавка. Производятся шурупы по целому ряду нормативных документов, среди которых ГОСТ 1144-80, ГОСТ 1145-80 и т. д.

Шуруп

Вместе с тем, есть два основных вида метизов – это:

  • классические шурупы;
  • самонарезающие (также известные как саморезы).

Резьба саморезов по металлу и дереву Для обозначения в данном случае используются диаметр и длина шурупа (к примеру, изделие диаметром 5 мм и длиной 3,5 см будет обозначаться как 5х35 мм). Помимо того, метизы могут классифицироваться по форме шлица и особенностям самой головки:

  • с плоской (потайной) головкой;
  • с такой же, но уменьшенного типа;
  • с прессшайбой;
  • с головкой полусферической формы.

Виды головок шурупов Все эти разновидности производятся с крестообразным шлицем, с прямым (плоским) и со шлицем Torx (последний еще известен как «звездочка»), а также с внутренним шестигранником и прочими, менее популярными вариантами. Еще существуют саморезы с головкой шести- и восьмигранной формы (кровельные), которые также изготавливаются с разными шлицами.

Как высверлить сломанный болт

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Извлечение сломанного болта

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Сложный вариант

Если не вышло выкрутить этими способами – будем сверлить. Главное, чтобы обломившийся болт был не каленый. Есть несколько способов, которые требуется попробовать перед тем, как пробовать высверлить сломанный болт. Самое элементарное – берем дрель с реверсом и сверло. Иногда такой фокус проходит с обычным саморезом по металлу, со сверлом на конце. Нажимаем на сломанный остаток, маленькими оборотами пытаемся открутить, здесь нужна аккуратность – крутить нужно «внатяжку». При неудаче этих способов переходим к серьезным действиям. Когда диаметр шпильки небольшой, нужно определить, каким способом извлекать обломок – для двух вариантов места недостаточно.

Способ первый. Сверлом небольшого диаметра делаем два отверстия в обломке. Друг против друга. Сверлим неглубоко – около 5 – 10 мм, желательно подальше от центра. Затем берем съемник стопорных колец, узкогубцы или просто вставляем два гвоздя, зажимаем их пассатижами – пробуем выкрутить.

Технология извлечения болта

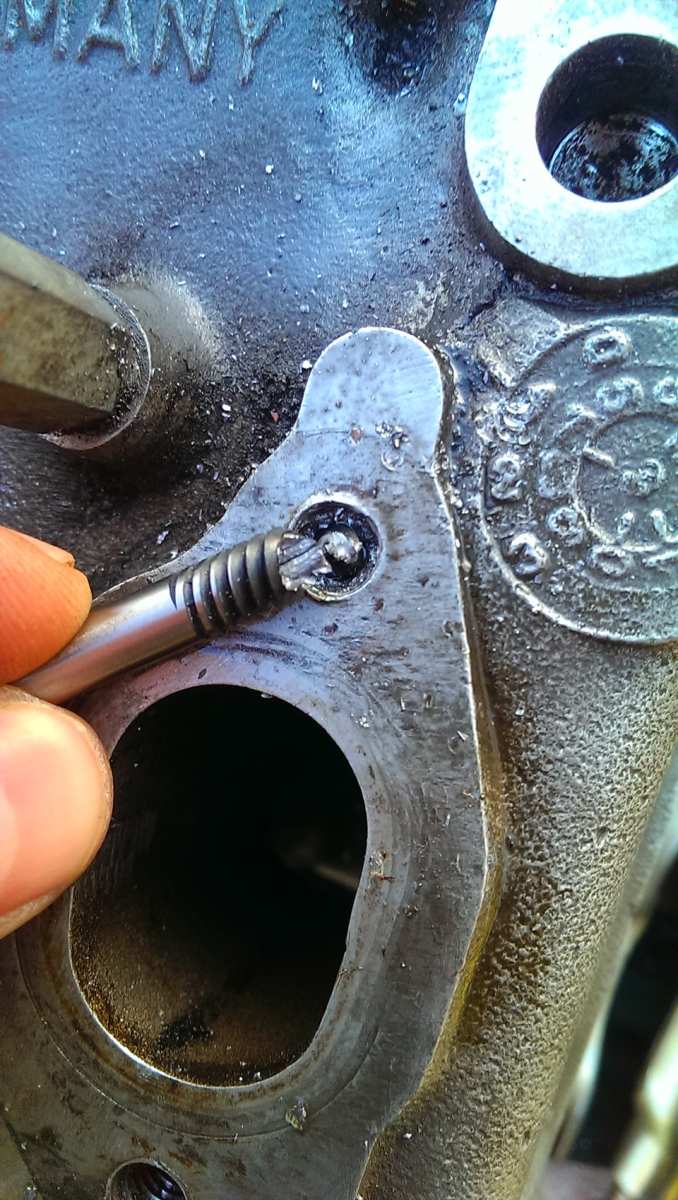

Способ второй. Нужен специальный инструмент – экстрактор. Он продается в магазинах инструмента. Представляет собой что-то вроде конусного сверла, имеет обратную резьбу, очень твердый каленый металл. Сначала подбираем сверло под его диаметр. Аккуратно размечаем керном центр шпильки, он нам нужен, чтобы высверлить отверстие. Глубоко не нужно – достаточно просверлить чуть глубже, чем длина экстрактора. Затем заворачиваем экстрактор, пытаемся выкрутить обломанный кусок.

Когда ни один способ не помог, остается самый сложный вариант – высверлить. Для этого нужно несколько разного диаметра острых сверл и крепкая рука. Самое главное – поймать центр обломка. Как можно точнее намечаем керном центр, от этого зависит точность высверливания. Затем самым маленьким сверлом сверлим обломанный насквозь.

Инструмент для извлечения сломанных болтов Сверлим отломившийся болт Технология извлечения отломившегося болта

Важно сверлить ровно вдоль остатка, параллельно стенке, чтобы соблюдалась соосность отверстий с обоих сторон. Затем берем следующий диаметр сверла и так далее, пока дойдем до стенки отверстия

Если чуть промахнулись с центром отверстия – бывает

Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу

Если чуть промахнулись с центром отверстия – бывает. Главное вовремя остановиться, оставив целой резьбу. Берем зубило, отвертку или гвоздь, сминаем остаток стенки обломка внутрь. Затем просто вытаскиваем получившийся комок наружу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Болт под шестигранник

Грани оси удобны и для закручивания, и для откручивания. Четкие и ровные они дают надежный упор для ключа. Если болтик подходящего под руку и соответствующего размера, поначалу его можно комфортно крутить рукой, дотягивая позже с помощью инструмента. Однако нередки случаи, когда в силу чрезмерной эксплуатации самого шурупа, или больших нагрузок на соединение, грани оказываются сорванными и крепеж остается торчать в сочленении. Взяться за него неудобно, он выскальзывает из рук и инструментов. Давайте рассмотрим несколько вариантов решения этой проблемы, с соответствующими способами устранения.

Сделать на головке болтика насечку любым доступным способом. Однако при выполнении этой насечки есть один важный момент. Стенки этой насечки должны быть вертикальными, без уклона. Иначе инструмент, который вы потом будете упирать в выемку будет просто проскальзывать по шляпке. А в этом случае есть большая опасность повредить не только инструменты, но и руки мастера. Применить специальные так называемые экстракторы для шурупов с сорванными гранями. Экстракторы имеют резьбу, нарезанную в направлении, которое прямо противоположно резьбе самого болта. Таким образом, когда в болте высверливают отверстие и вставляют экстрактор, он фиксируется в болте плотно и не проворачивается при выкручивании такого болта плоскогубцами. Использовать сверло обратного левого вращения и дрель с реверсом. Идея в том, чтобы проделав обычным сверлом отверстие в крепеже, засунуть в него левое сверло и на реверсе дрели выкрутить прикипевший болт. Найти подходящую звездочку TORX. Идеальная звездочка должна не проходить шлицами в дырочку шестигранника, но при этом не быть слишком большой для него. Звездочка TORX прорубит своими шлицами шляпку болтика, зафиксировавшись плотно на шляпке. Теперь можно сильным движением открутить шуруп

Действуйте осторожно, поскольку в данном случае есть большая опасность сорвать шлицы у звездочки TORX. Шуруп с отверстием под шестигранник можно открутить следующим способом:

Шуруп с отверстием под шестигранник можно открутить следующим способом:

  • Нужно взять надфиль и сделать им размер под шестигранный ключ. Сделав такой пропил, вы существенно сэкономите, поскольку сможете в будущем использовать этот крепеж еще не один раз.
  • Сделать на шляпке насечку болгаркой или любым другим удобным способом, к примеру, ножовкой для металла. И использовать плоскую отвертку, упираясь в ее ручку, как в плечо вращения.
  • Можно также использовать для откручивания шурупа одну из подходящих по размеру звездочек TORX .

Для болтов-шатунов, выполненных из стали, есть всего два способа:

  1. Воспользоваться экстрактором. Грамотно подобранный экстрактор и ваши осторожные действия помогут не только выкрутить шуруп, но и сделать это без существенных повреждений инструмента.
  2. Призвать на помощь электросварку. Электросваркой можно присоединить к сорванному крепежу любой шестигранный элемент, который вам уже не нужен. Приваренный таким образом, он станет новой шляпкой для шурупа. В него будет удобно упереться и выкрутить. Но к сожалению, этот способ может использоваться только и исключительно для деталей, сделанных из стали. С болтами из других материалов этот удобный способ, к сожалению, применить не получится.

Как высверлить сломанный болт

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.

Извлечение сломанного болта

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Случаи, когда сложно открутить болт

Резьбовые соединения имеют неприятное свойство со временем терять свою подвижность. Чтобы этого избежать, соединяемые детали крепежа выполняют из разного металла, например, стали и латуни. Или сопрягаемую пару изготавливают из нержавеющей стали. Но это бывает редко.

В основном, в механизмах, агрегатах и металлических конструкциях используют стальной крепеж. Если он находится во влажной среде, то со временем начинаются коррозионные процессы, значительно осложняющие демонтаж, когда в этом возникает необходимость. Причин, по которым метизы (металлические изделия) не хотят откручиваться, может быть несколько.

Сорваны грани

Каждое крепежное изделие должно при сборке закручиваться с определенным усилием — достаточным, чтобы обеспечить прочность соединения. Прилагая излишнюю силу, можно сорвать резьбу у изделий небольшого размера — от М3 до М12.

Более крупному крепежу это уже не страшно, поэтому многие мужчины закручивают болты и гайки с максимальным усилием. Это плохо в отношении любых метизов. Когда придет время разбирать соединение, поврежденные при сборке детали могут сильно осложнить задачу: свернутым шлицем — винт или шуруп, сорванными гранями — болт или гайка.

Чаще всего шестигранник сворачивает рожковый ключ, имеющий всего две рабочие плоскости. Поэтому, если есть возможность, нужно всегда пользоваться накидным ключом, головкой или специнструментом.

Но если грани уже «слизаны», не всегда помогают и они. Инструмент проворачивается, а крепеж остается на месте.

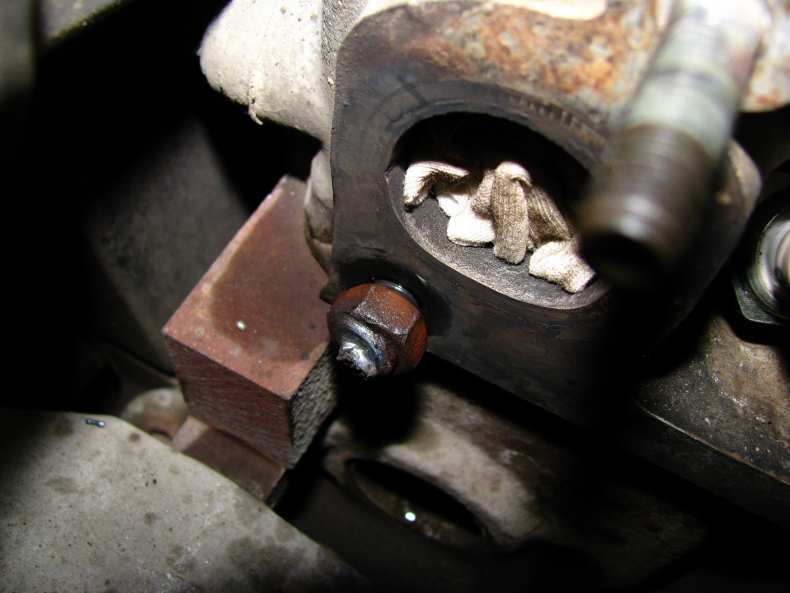

Заржавевшая гайка

Коррозионные процессы всегда приводят к появлению ржавчины, которая имеет свойство разбухать и увеличиваться в размерах. Вследствие этого резьбу заклинивает. Отворачивать ржавую гайку становится проблематично. С этим сталкиваются и автомеханики, и слесари, и мастера, работающие дома.

Вдобавок гайка может заржаветь не только в районе резьбы, но и в месте прилегания к изделию. Иногда и шайба не спасает. Соединение со временем становится монолитным. Чтобы его разобрать, приходится изрядно потрудиться.

Болт прикипел от времени

Часто встречается ситуация, когда крепеж до разборки на механизмах стоит годы. За это время он успевает настолько сильно прикипеть к телу конструкции, что соединение по прочности может сравниться со сварным. Самыми труднооткручиваемыми в этих ситуациях являются метизы, подверженные термическому воздействию.

Автолюбители и механики автосервисов знают, насколько тяжело открутить крепеж выхлопного тракта на глушителе или резонаторе. Иногда любые способы сдвинуть с места прикипевший болт оказываются бессильны. Остается лишь разрушить соединение одним из механических способов.

Почему ржавый болт или гайка трудно откручиваются

Любой металлический крепеж с течением времени неизбежно подвергается коррозии, ржавчине. Процесс ускоряется, если болты, гайки часто подвергаются воздействию агрессивной среды:

  • соприкосновению с водой;
  • взаимодействию с химическими средствами, в том числе моющими;
  • уличной грязи, пыли, едких солей – они ускоряют процессы коррозии.

Несмотря на специальные защитные покрытия против ржавчины, если поверхность крепежа была хоть немного повреждена, то со временем процесс разрушения неизбежен.

По прошествии некоторого времени заржавевший болт необходимо снять и заменить, но часто возникает проблема – он не откручивается. Из-за окислительных процессов металла на крепеже и деталях нарастает ржавчина и поверхности «схватываются» между собой. Если этот процесс развивается в месте расположения резьбы болта, то ситуация становится еще более затруднительной.

Что такое экстрактор — конструкция и виды

Экстрактор — это полезный инструмент, который предназначен для выкручивания деформированных резьбовых соединений. Конструктивно инструмент представляет собой бородок или добойник, который состоит из двух частей:

  • Рабочая — имеет клиновидную резьбу, которая нарезана в левую сторону (для крепежей с левой резьбой применяются устройства с правой резьбой)
  • Хвостовик — шести- или четырехгранная форма, которая нужна для подсоединения дополнительного инструмента воротка, плашкодержателя или шуруповерта

Производители выпускают разных размеров экстракторы, что актуально, так как резьбовые соединители имеют разные диаметры. Именно поэтому экстракторы продаются наборами, что позволяет при необходимости, когда надо выкрутить сломанный болт, воспользоваться подходящей насадкой. Наиболее популярными являются размеры экстракторов от М1 до М16.

Устройства отличаются по конструкции, и они бывают:

  1. Клиновидными — имеют вид конуса без резьбовых граней. Принцип их работы заключается в том, что в застрявшей части болта просверливается отверстие. Диаметр сверлимого отверстия должен быть таким, чтобы экстрактор плотно вошел в зацепление с застрявшим болтом. Насадка слегка вбивается в просверленное отверстие, а затем выполняется вывинчивание застрявшего болта при помощи воротка. Инструмент прост в применении, однако для достижения положительного результата, следует сверлить отверстие в застрявшем болту строго по центру. Смещение отверстия приводит к тому, что можно сломать инструмент
  2. Спиральными или резьбовыми — имеют клиновидную форму стержней с резьбовыми или спиралевидными гранями. Отличие между спиральными и резьбовыми скрывается в надежности зацепления. Принцип работы таких устройств заключается в том, что предварительно высверливается отверстие в застрявшем крепежном соединении, а затем в направлении против часовой стрелки происходит завинчивание стержневого экстрактора. После надежного зацепления стержня, происходит вывинчивание застрявшего болта. Если застрял болт с левой резьбой, то необходимо использовать экстракторы с нарезкой граней в правом направлении, то есть наоборот
  3. Стержневыми — имеют укороченную форму рабочей части, которая состоит из прямых граней и с перпендикулярными прорезями. Экстракторы стержневого типа напоминают метчики для нарезания резьбы на гайках. Принцип работы таких устройств также аналогичен метчикам. Керном ставится отметка по центру, после чего завинчивается стержневой экстрактор в направлении против часовой стрелки. Как только грани насадки зацепляются с застрявшим болтом, происходит заклинивание с последующим его вывинчиванием

Наиболее популярными являются модели спирального типа. Для изготовления устройств используется высокопрочная легированная сталь, отчего и стоимость инструментов соответствующая. Самыми дешевыми являются клиновидные экстракторы, однако они не эффективны в таких ситуациях:

  • Когда отсутствует пространство для того, чтобы забить в отверстие клин
  • Когда удары молотком могут нарушить целостность всего устройства, в которое завинчен отломанный болт

Спиральные устройства исключены недостатков клиновидных экстракторов, однако для их использования, предварительно требуется просверлить отверстие. Если отломанный болт находится в труднодоступном месте, и подлезть к нему дрелью невозможно, то применяются стержневые экстракторы. Стержневые устройства имеют хвостовики шестигранной формы для закрепления в патроне дрели или шуруповерта.

https://youtube.com/watch?v=7r4_2QDN1RM%3F

Это интересно! Следует понимать, что экстракторы применяются в самых крайних случаях, когда на болте оторвана шляпка заподлицо. Если слизаны грани шляпки, то выкрутить болт можно при помощи специальных зажимных клещей — ручные тиски.
