Кабельный чулок для протяжки кабеля

Подбор кабельного чулка

Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:

• особенности самой кабельной трассы;
• технические характеристики провода;
• наполненность трассы конструкциями другого типа.

Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.

Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля

Раскатка с барабанов и транспортных тележек

Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.

Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.

Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.

При установке барабана на домкрат следует соблюдать правило:

При раскатке кабеля он должен сматываться сверху, а не снизу!

Что такое кабельный чулок

КМЧ (кабельно-монтажный чулок) — это изделие, используемое при монтаже кабелей в каналах, траншеях, коллекторах и других зонах путем схватывания. Изучив особенности применения чулка для прокладки кабеля, можно с легкость понять, что это такое.

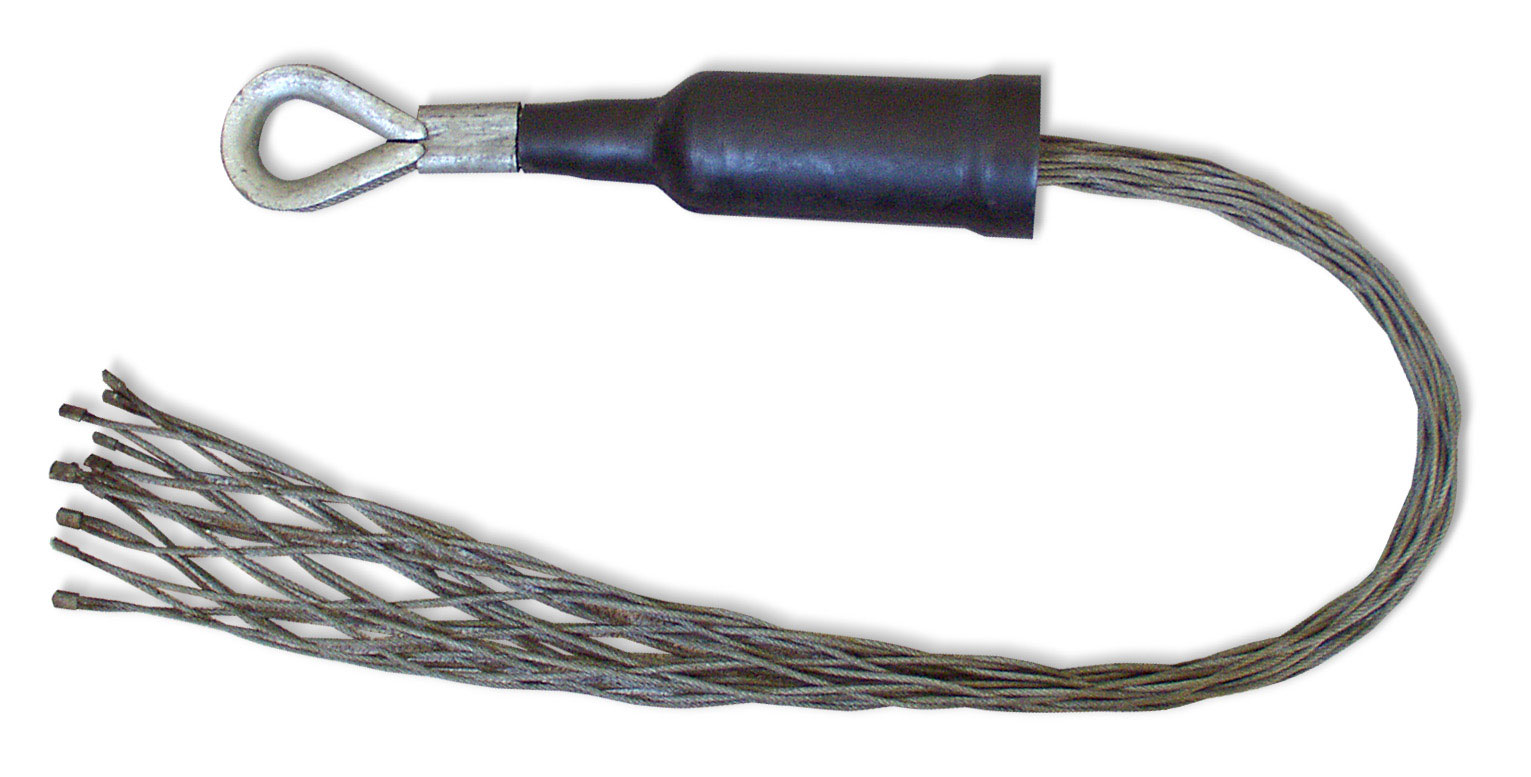

Как выглядит кабельный чулок

Затягивая петлю, происходит сжимание устройства. Далее поперечный размер чулка уменьшается, и все жилы, находящееся в нем, преобразуются в единое целое. В зависимости от того, как затянуто ушко, кабеля в рукаве максимально плотно прилегают. В случае сильного затягивания такое соединение останется целым.

Само ушко зачастую сделано из эластичной проволоки или гибкого троса.

Обратите внимание! Чтобы устройство такого типа прослужило долго, конструкцию в виде проволоки покрывают цинком

Расчет тяжения

Как рассчитать усилие, которое будет прикладываться при протяжке кабеля к нему самому и к его чулку?

На конечный результат оказывает влияние несколько факторов:

будете вы тянуть по горизонтали или под углом

А может вообще поднимать КЛ на несколько этажей вверх.

удельный вес кабеля

длина пролета или трассы

есть ли повороты на трассе и их количество

Рассмотрим простейший вариант. Допустим, вам нужно протащить по прямой трассе без поворотов, 100 метров кабеля, весом 3кг на 1 метр. Протягивать вы его будете по земле в траншее.

Общий вес всего монтируемого участка – 3кг*100м=300кг

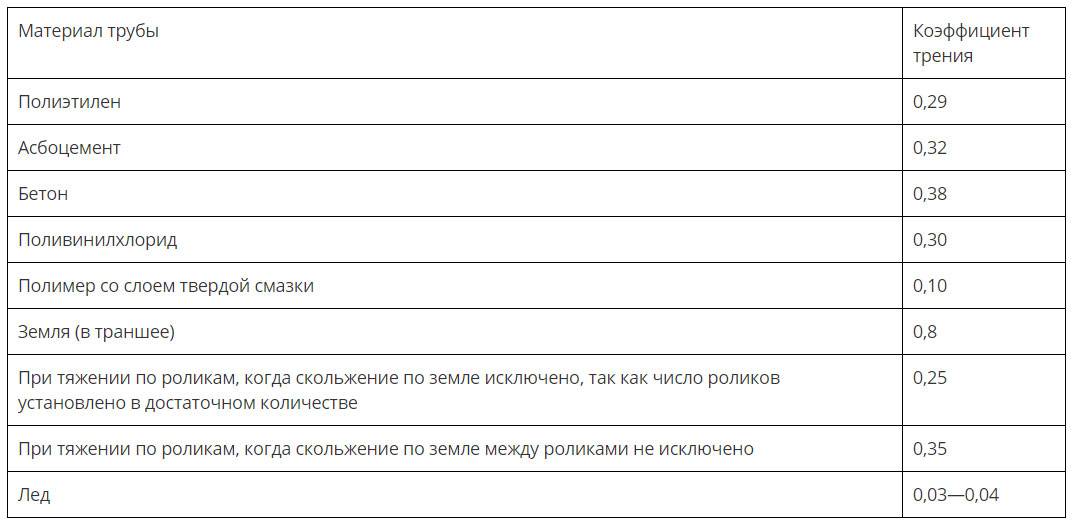

Коэффициент трения о землю берете в следующей таблице:

Перемножаем эти величины и получаем – 300кг*0,8=240 кг/сил

Можно значительно снизить это усилие, применив комплект роликов.

Исходя из полученного результата, проверяйте выбранный по диаметру чулок.

Если он не проходит по допустимому тяжению, увеличивайте его длину. То есть, смотрите в сторону удлиненных моделей.

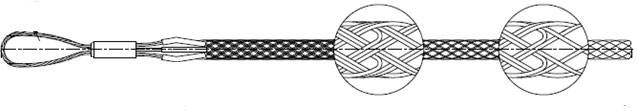

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

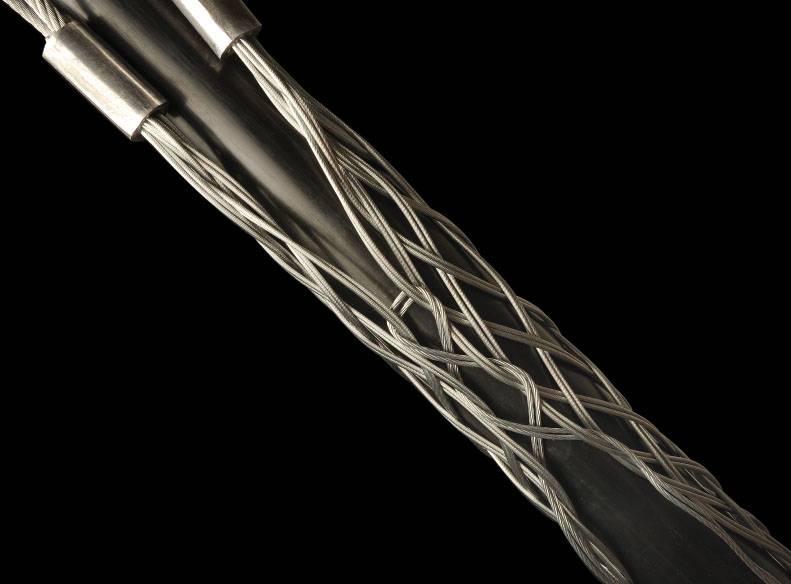

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Кабельные чулки для прокладки кабельных линий

Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.

Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.

Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.

Схема

Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.

Обязательно должны быть указаны:

места установки барабанов

вспомогательные устройства

расстановка контролирующих лиц

механизмы для протяжки

количество поворотов

переводы в трубах

пересечения с различными сетями (водопровод, канализация, другие кабеля)

К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.

Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.

Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.

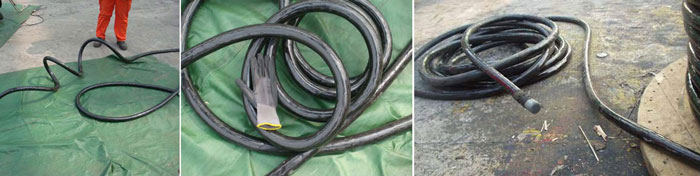

Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:

микроскопические трещины на оболочке

сдвиги ленточной брони

разрывы проволок экрана

растяжение сшитого полиэтилена основной изоляции

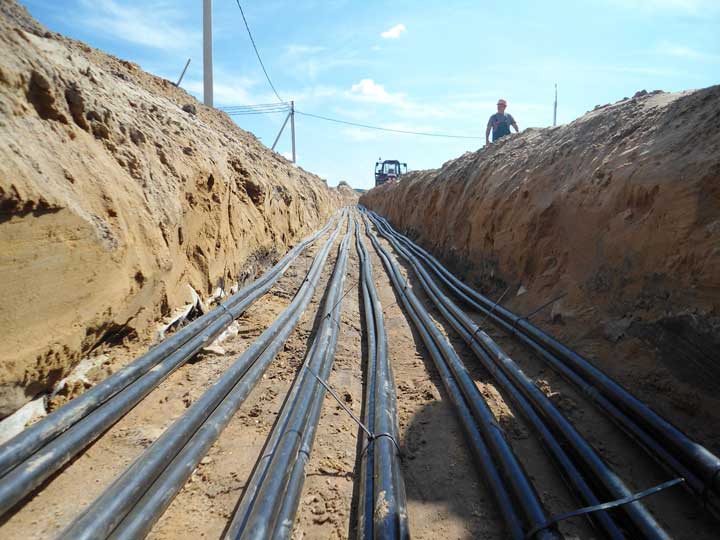

Вариант расположения кабелей и устройств для тяжения при монтаже:

Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.

Из чего и как сделан — конструкция

А еще чулок сконструирован таким образом, что при превышении тягового усилия на разрыв, рвется не сам чулок, а крепление тросика к нему. Заметьте, именно точка крепления, а не рукав.

Все чулки изначально должны подбираться таким образом, чтобы рукав рвался позже, чем монтируемый кабель. Как это рассчитать, будет сказано дальше.

Кабельные чулки изготавливаются на заводе, с применением ручного, а не машинного плетения.

Они имеют такую структуру, что при нажатии на открытый конец, значительно увеличивают свой диаметр.

При растягивании диаметр уменьшается. Соответственно, чем больше и сильнее вы тянете, тем прочнее он “вгрызается” в сам кабель.

Причем он отлично держит не только круглые кабеля, но и плоские. Например, популярную марку ВВГнг.

А вот при использовании некачественного NYM, будьте осторожны. Бывает такое, что срывает изоляцию. Поэтому внимательно относитесь к выбору и покупке кабеля. Не нарвитесь на подделку.

Два основных элемента чулка это:

рукав

петля

Так как зачастую кабель приходится протаскивать по сырым траншеям, верхний слой рукава должен быть оцинкованным. Это защищает его от коррозии.

Есть также изолированные рукава. Они выполнены из полимерных диэлектрических материалов.

Где могут понадобиться такие чулки? Например, при укладке кабеля в воде или там, где есть вероятность приближения к токоведущим частям на недопустимые расстояния.

Допустим, вам нужно протянуть провод СИП под действующей ВЛ, находящейся под напряжением. Делать это с длинным металлическим чулком, конечно нельзя.

А вот с изолированным, при соблюдении соответствующих правил ТБ, вполне допустимо.

Длина стального рукава зависит от диаметра кабеля или провода СИП. Она может быть всего несколько сантиметров (для монтажа слаботочки), либо доходить до 2-х метров.

Для крепления к тросу лидеру используется петля. Ее можно встретить как с защитным коушем по краям, так и без него.

Многие предпочитают последний вариант, так как считают такое изделие более гибким.

Кольцо или петля обжимается втулкой. Помимо рабочего функционала, она несет в себе и маркировочную цель.

Именно на ней выбивается рабочий диаметр кабеля, с которым можно работать данным чулком. Указывается минимальный и максимальный размер.

Также на ней может быть выбит заказной номер или артикул, и фирма производитель.

После длительной эксплуатации, тросик зачастую повреждается именно в месте выхода из этой втулки. Поэтому на некоторых моделях сюда одевают термоусадку или пластиковую защитную гильзу.

Есть петли, снабженные на конце специальной втулкой с резьбой (чаще всего М5).

Через нее происходит крепление наконечника или переходника протяжки УЗК.

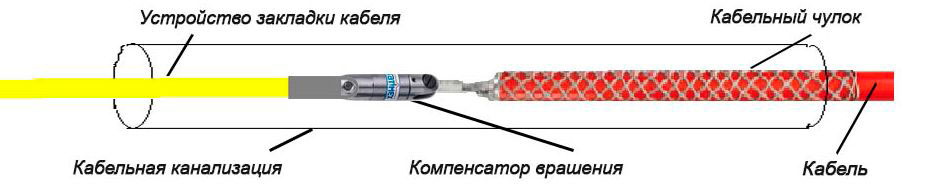

При монтаже кабельных линий и проводов СИП, по технологии рекомендуется одевать на петлю специальный вертлюг (компенсатор вращения).

Он нивелирует крутящий момент на кабеле и позволяет сохранить его в целости и сохранности при любых поворотах и перекручивании.

Грубо говоря, не будет образовываться никаких “барашков”.

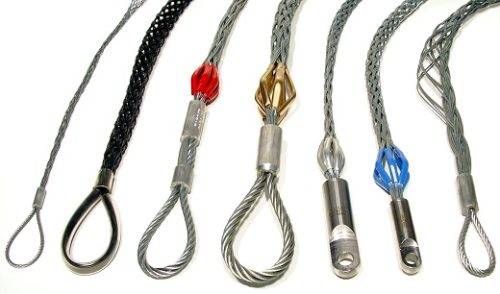

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

• Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
• Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
• Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
• Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
• Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
• Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
• Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
• Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Разновидности протяжек

Для укладки КЛ можно пользоваться различными протяжными устройствами, которые отличаются по типу материала. В большинстве случаев используются:

• сталь;
• стекловолокно;
• нейлон.

Для каждого вида протяжки имеется конкретная зона применения.

Стекловолоконное УЗК рекомендуется использовать для протягивания проводов в прямолинейном направлении, в том числе через каналы малого диаметра. Это обусловлено тем, что стекловолокно имеет высокие показатели жесткости. Их использование для укладки КЛ с прямыми или тупыми углами практически невозможно, так как при малейшем изгибе стекловолокна оно стремится принять первоначальную форму. Данный процесс сопровождается механическим разрушением стекловолокна.

Кабельная протяжка из стекловолокна

УЗК из стали предназначено для протягивания токопроводящих жил как по прямым каналам, так и по углам в девяносто градусов. Оно может выпускаться в виде стального троса или ленты, которые покрываются нейлоновой оболочкой. Это способствует увеличению прочности на изгибах, а также минимизации вероятности деформации в процессе растягивания проводов.

УЗК Greenlee из стальной проволоки

Нейлоновые протяжки используются для прокладки кабелей в самых затрудненных условиях. Ее можно применять в защитных трубах, коробах маленького диаметра, а также при протяжке проводов в гофре и рядом с действующими кабельными линиями.

Нейлоновая протяжка для кабеля

Благодаря развитию технологий, удалось получить протяжные устройства, которые обладают следующими показателями:

• минимальное трение;
• увеличенная прочность;
• повышенная износостойкость;
• возможность использования в любых климатических условиях.

3.7 Ручная прокладка кабеля с использованием кабельных роликов.

3.7.1 Настройка и протягивания конца кабеля.
На открытых участках трассы конец кабеля, прокладываемого, должен быть направлен и протягиваться одним работником, который движется вдоль трассы (например по дну траншеи). 3.7.2 Расстановка персонала вдоль трассы.
Работники, занимающиеся прокладкой кабеля, должны быть размещены по трассе в направлении прокладки в следующих местах:
— В начале трассы;
— Перед каждым изгибом трассы;
— Перед входом в каждый переход с длиной перехода более 3м;
— В случае необходимости — непосредственно перед промежуточными роликами;
— Равномерно по трассе и после выходов кабеля из трубных переходов.
Работники должны становиться на свои места (например, спускаться в траншею) по мере прохождения кабеля и оставаться на этих местах до окончания прокладки кабеля. Расстояние L (в метрах) между соседними рабочими, ведущими кабель, должно быть такое, чтобы масса кабеля данного расстояния L не превышала 150кг. В случае прохождения кабеля через трубные переходы, все рабочие, которые тянут кабель через переход (согласно п.3.9.5), должны размещаться, по возможности, как можно ближе к выходу из перехода, на расстоянии не более 2м друг от друга.

Последовательность выбора

Типоразмер кабельного чулка в основном зависит от:

• Номинального напряжения кабельной линии.
• Конструкции петли.
• Наибольшей тяговой нагрузки во время прокладки.
• Условий прокладки кабеля (открытая, закрытая, над- или подземная и т.д.).

За рубежом для классификации типоразмеров кабельных чулков используется специальный параметр операционного риска, который измеряется в единицах FOS. Он относится к минимальной разрывной нагрузке на изделие.

В сопроводительном сертификате ориентировочная разрывная нагрузка всегда указывается, но она применима только к новым изделиям, и поэтому при повторном применении кабельного чулка подлежит уточнению.

Низко- и средневольтные кабельные чулки рекомендуется применять при напряжениях до 32 кВ, средневольтные – до 130…160 кВ, высоковольтные – для остальных видов кабелей.

Подбор типоразмера кабельного чулка «на глазок« чреват многочисленными рисками, поскольку масса погонного метра кабеля, его сечение и протяжённость укладки постоянно меняются.

Для верного выбора рекомендуется учитывать следующие дополнительные характеристики:

1. Размер сечения и протяжённости захватываемой части кабеля.
2. Стабильность положения кабеля при захвате.
3. Ожидаемая трасса прокладки с учётом возможных препятствий.
4. Состояние кабельного чулков (устанавливается по количеству разорванных или повреждённых нитей, которых не должно быть более трёх на погонный метр).
5. Пригодность и совместимость используемого навесного оборудования.
6. Внешние условия прокладки.

Правила использования кабельных чулков

Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, то данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.

В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление. Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее с легкостью можно вытащить обратно.

Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.

Виды кабельных чулков и их отличия

Как вы понимаете, нет одного универсального чулка на все случаи жизни. Для каждого вида работ и марки кабеля или провода, придется подбирать соответствующий экземпляр.

Самым распространенным считается классический или торцевой вариант с одной петлей и одним открытым концом. Его называют стандартным монтажным чулком.

В своей маркировке после указания диаметра, может иметь цифру “1”.

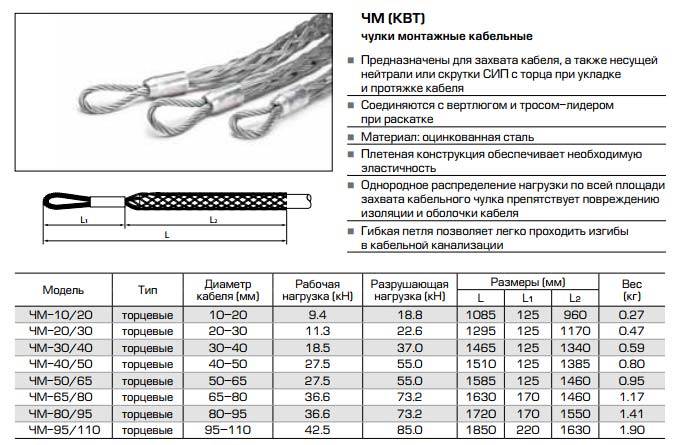

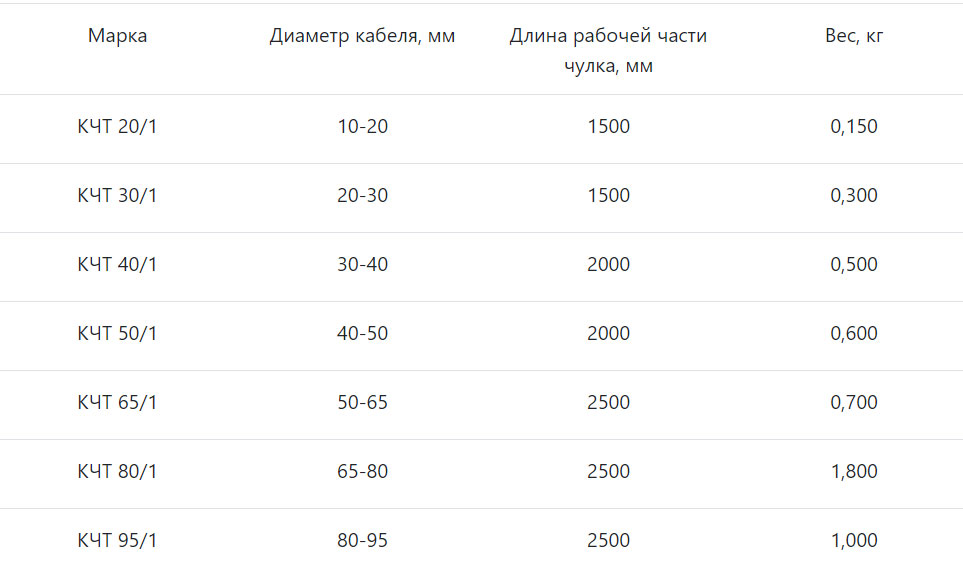

Вот технические характеристики таких изделий, с указанием расчетного диаметра, длин рукавов и усилий тяжения.

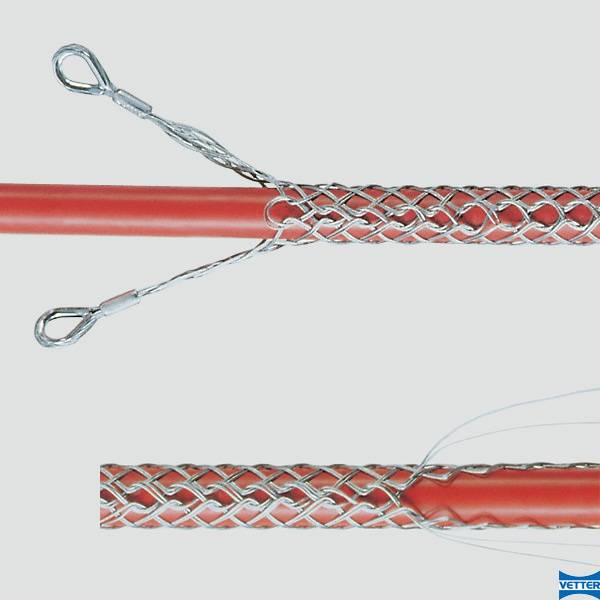

Есть и более совершенный вариант – стандартные с двумя петлями.

Его проще натягивать на кабель и он более эластичный.

Еще особенностью такой модели является сквозное отверстие для кабеля. За счет него, вам не обязательно хватать КЛ за конец, а можно отступить несколько сантиметров ниже.

Это актуально при монтаже претерминированного кабеля.

Следующая разновидность – проходные чулки.

Они используются, при протяжке кабеля не за его конец, а где-то в промежутке или посередине трасы. Это изделие имеет два открытых конца рукава.

При этом сам рукав разъемный. То есть, вам не придется натягивать чулок в начале кабеля и тащить его по всей оболочке до нужного участка.

Просто раздвигаете боковую часть рукава, одеваете его на кабель в любом месте, сдвигаете сетку так, чтобы ячейки переплелись между собой и шнуруете их стальным тросиком или спицей.

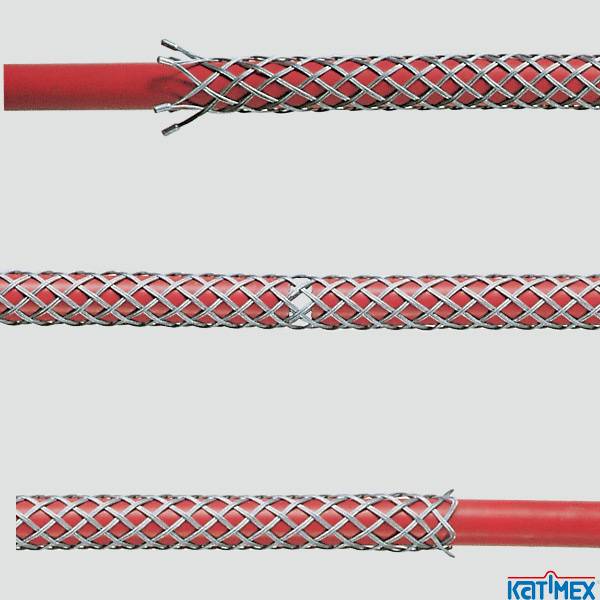

Транзитные чулки вообще не имеют петель.

Этот вариант используется в том случае, если вам необходимо заменить старый кабель на трассе, и при этом одновременно проложить новый.

Чтобы не делать двойную работу, цепляете транзитным чулком новый КЛ к старому, и вытаскивая старый из кабельного канала, автоматически укладываете на его место новый.

Транзитные модели идут длиной более 1м и очень редко используются на большие сечения.

Если вам необходимо проложить группу кабельных линий, зачем тянуть все по отдельности и терять время, если можно сделать все за раз.

В этом вам помогут тройные чулки. Петля у них одна, а вот рукавов сразу три.

Обратите внимание, что если вы прокладываете одновременно три кабеля с тремя стандартными чулками, например пофазная высоковольтная КЛ из сшитого полиэтилена, то вертлюги должны закрепляться в разбежку, а не в одной плоскости. Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки

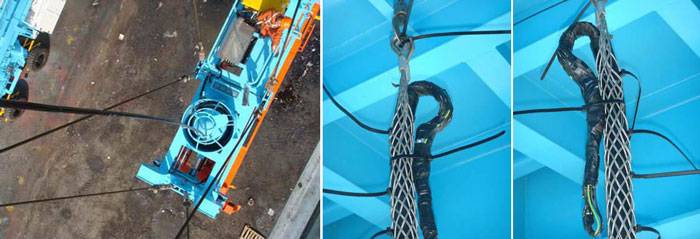

Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки.

На электрических подъемных кранах или при подвеске на опоре, дабы не заморачиваться со спецкрепежом, это может быть очень выгодным решением.

Для проводов высоковольтных линий 110-750кв и грозотросов стандартные чулки не всегда подходят.

Из-за малого коэффициента трения, при больших усилиях, они могут соскальзывать. Здесь применяют изделия с маркировкой КЧГ и специальным типом плетения.

Вначале чулка сплетаются одиночные пары тросиков, потом идут двойные, а заканчивается все тройными парами. Это позволяет создать первоначальное хорошее сцепление.

Далее усилие тяжения переходит на двойную пару, а основную нагрузку несет на себе тройное плетение. Поэтому, если при натяжке голого провода АС или грозотроса, у вас постоянно соскальзывает чулок, не спешите ругать производителя, возможно вы неправильно подобрали модель.

Как правильно подобрать кабельный чулок

В первую очередь здесь все зависит от самого кабеля и его трех характеристик:

диаметр

Вам нужно знать именно диаметр, а не сечение жил!

вес

допустимое усилие тяжения

Максимальное усилие тяжения выбранного чулка должно быть больше, чем у протягиваемого кабеля.

После этого обращайте внимание на трассу кабельной линии. Присутствуют ли там другие КЛ, наличие агрессивной среды, как близко расположены токоведущие части

От этого будет зависеть выбор материала чулка – сталь или полимерный композит.

При наличии большого количества поворотов, лучше взять двухпетлевой чулок. Как говорилось выше, он более гибкий.

Если вы тянете оптоволоконный кабель с уже оконцованными муфтами, дабы их не повредить, используйте разъемные чулки. Сама муфта при этом крепится изолентой к протяжке.

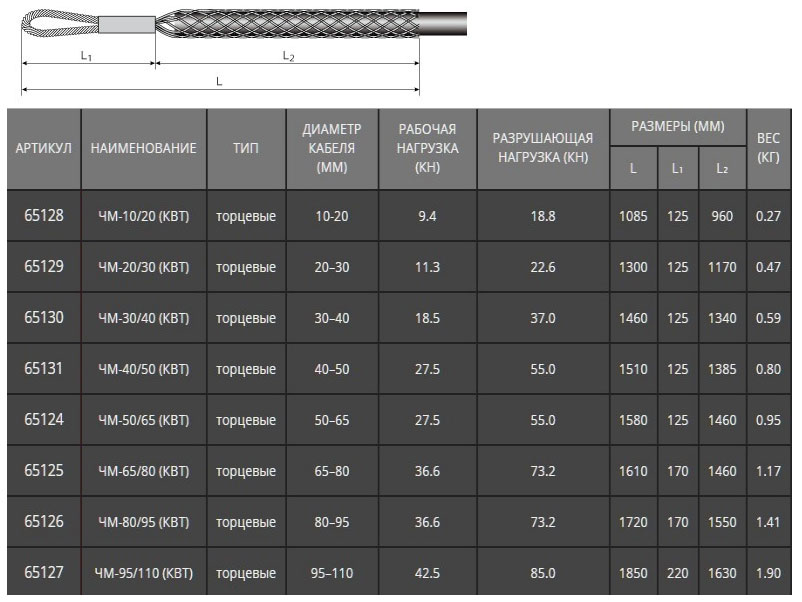

После этого по диаметру кабеля подбираете необходимый чулок. На рынке есть модели от 4 до 180мм.

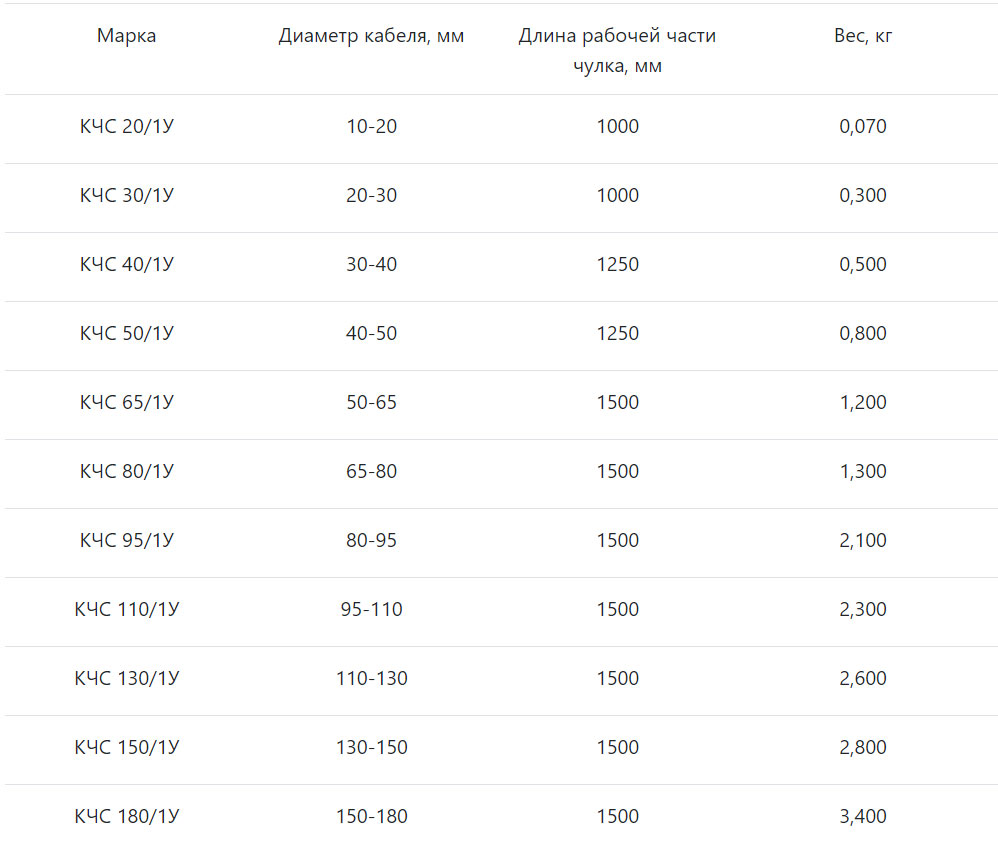

Он может быть как с обычным рукавом, так и с удлиненным. Запомните, что удлиненный вариант выдерживает большее тяговое усилие.

Они имеют в своей маркировке букву “У”.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

• Как протянуть кабель через гофру
• Что такое наведенное напряжение
• Что делать, если разбилась энергосберегающая лампа

Как это работает?

Чтобы одеть чулок на кабель, надавливаете ладошкой на его открытый конец.

Диаметр рукава при этом значительно расширится, и его спокойно можно будет натянуть на оболочку. Дабы протолкнуть рукав как можно дальше, двигайте его поступательными движениями вперед.

После чего, достаточно слегка потянуть рукой за петлю, и рукав плотно обожмет всю оболочку.

Заметьте, что монтаж на СИП, несколько отличается от кабельного. Чтобы без проблем натянуть чулок на любой провод СИП, вам потребуется каждую его жилу сделать на 5-10 см короче предыдущей.

То есть, не перекусывать СИП ножницами в одном месте, а резать жилы ступенчато по отдельности.

Далее не помешает зафиксировать их между собой парой витков изоленты.

После натяжки, конец рукава также фиксируется изолентой.

Дело в том, что при монтаже на ВЛИ по роликам, этот хвост может где-нибудь зацепиться.

В особенности, если вам понадобится временно ослабить натяжку и СИП начнет уходить назад.

Дабы чулок не съехал, его открытый конец и приматывается к изолированным жилам.

После усадки, на конец петли надеваете трос-лидер и начинаете протяжку с выбранным усилием. Рукав никуда уже более не денется и не соскочит.

Заметим,что для беспрепятственного  прохождения  по  роликам, не рекомендуется использовать чулки с защитным коушем на петле.

Благодаря силам трения и сжимающим усилиям, которые равномерно будут распределены по всей длине чулка, вы получите 100% надежность захвата. Чем с большим усилием вы будете тянуть, тем плотнее рукав будет впиваться в оболочку.

Это обеспечивается за счет того, что стальные нити на рукаве расположены не параллельно, а под углом относительно самого кабеля.

При этом никакого давления на токоведущие жилы передаваться не будет. Чтобы снять чулок, просто сдвиньте поступательными движениями открытый конец в сторону петли, и он у вас спокойно соскользнет с оболочки.

Дополнительные разновидности кабельных чулок

К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.

Двухпетлевой вариант стандартного кабельного чулка

Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.

Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.

Так называемые поддерживающие кабельные чулки используются в двух основных случаях:

• при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
• как средство временной подвески кабеля под потолком или крышей.

С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.

Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.

Ошибки при монтаже

1

Это чревато срывом при рывках и повреждением самого КЛ или СИП. Запомните, какова длина рукава, настольно чулок и должен быть натянут на кабель.

2

При отсутствии необходимого размера, кто-то пытается схитрить и одевает на кабель шланг, либо притягивает рукав к оболочке несколькими сломи изоленты.

На коротких участках это может и сработает, но чаще всего заканчивается плачевно.

3

Конец СИПа должен быть подготовлен соответствующим образом (жилы провода отрезаются ступенчато, открытый конец чулка притягивает к оболочке изолентой, петля без коуша!).

4

https://youtube.com/watch?v=dU1QDGOvc8s%3F
