Штангенциркуль – что это за инструмент?
Начнем с самого необходимого, это определения значения данного прибора. Штангенциркуль – это специальный контрольно-измерительный инструмент, он предназначен для идеально точного измерения не только наружных, но и внутренних размеров различных деталей. На его штанге располагаются миллиметровые деления, для более точного размера. Конец штанги обладает двумя неподвижными губками: одна необходима для наружного измерения, другая – для внутреннего. На саму штангу надета специальная рамка с глубиномером и подвижными губками.
Глубиномер – это узкая, тонкая линейка, ее конец прикреплен к рамке. В продольную пазу обратной стороны штанги и помещен глубиномер. Рамка свободно передвигается вдоль основной штанги, и закрепляется в требуемом положении специальным винтом. Между штангой и винтом располагается пружина. В нижней части рамке на скосе нанесены специальные деления – шкала. Данное дополнительное измерительное приспособление носит название нониус. Штангенциркуль позволяет довольно точно измерить размер самого мелкого предмета не только внутри, но и снаружи. При его помощи также можно измерить правильно и глубину предмета. Данный инструмент обладает огромным количеством преимуществ первую очередь, это удобное использование, не большой размер и не сложная конструкция.
Как снимать показания?
Наиболее интересным вопросом, касаемо работы со штангенциркулем является снятие полученных в результате измерения значений.
В этой статье рассматривается штангенциркуль с точностью 0,1 мм. То есть он может измерить габариты детали с точностью до десятой доли миллиметра.
Рассмотрим процесс чтения показаний штангенциркуля при измерении наружного диаметра трубы, которое мы выполнили выше (см. п.1).
Для того, чтобы определить целое число миллиметров, мы должны посмотреть какому значению на шкале штанги соответствует нулевая риска на шкале нониуса. Мы видим, что нулевая риска находится между 26 и 27 мм по основной шкале. То есть наружный диаметр трубы составляет 26 мм, но нужно ещё определить десятые доли.
Для этого нам необходимо посмотреть какая из рисок на шкале нониуса, наиболее точно совпадает с рисками на шкале штанги
Мы видим что именно седьмая риска нониуса наиболее точно совпадает с риской на основной шкале (в данном случае с четырёх сантиметровой, но значение основной шкалы неважно), поэтому число долей составляет 0,7 мм
Таким образом наружный диаметр трубы равен 26 + 0,7 = 26,7 мм, что абсолютно верно, так как это импортная труба диаметром ¾ дюйма, что соответствует полученному нами значению в миллиметрах.
Правило определения размера по штангенциркулю можно сформулировать следующим образом:
Целое число миллиметров в размере определяют по значению риски на шкале штанги, расположенной левее нулевой риски нониуса, а доли миллиметров определяют по значению риски нониуса, которая наиболее точно совпадает с риской на основной шкале. Если нулевая риска шкалы нониуса точно совпадает с какой-либо риской на миллиметровой шкале штанги, то значение размера выражается целым числом
Замеры при конструировании и изготовлении резьбовых соединений
Соединение типа «болт-гайка» — одно из наиболее распространённых в механике. При разработке и изготовлении конструкций задача – как измерить болт штангенциркулем – часто представляет трудности.
Перед работами стоит вспомнить, что главными размерами болта /гайки являются длина изделия и диаметр резьбы. Стандартный болт любого исполнения в проведении таких измерений не нуждается. Иное дело, когда болт изготовлен в кустарных условиях, либо требуется замерить крепёжную деталь без демонтажа соединения. Здесь возможны следующие ситуации:
- Между головкой и противоположным торцом стержня имеется плоскость или деталь/плита, размеры которой не позволяют ввести измерительные губки штангенциркуля. В этом случае, используя основную измерительную шкалу и глубиномер (иногда именуемый «колумбиком»), определяют последовательно высоту головки, толщину шайбы (если есть), толщину промежуточного элемента и высоту выступающей с противоположной стороны соединения части детали. Полученный результат складывают, а затем по таблицам соответствия длин стержня и размеров «под ключ», которыми обладает болт, устанавливают типоразмер крепёжной детали.

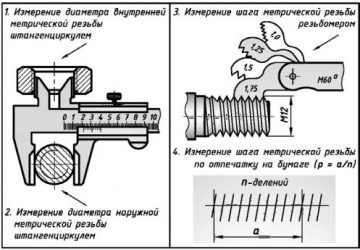

Измерение внутренний резьбы и оттиск ниток резьбы
Измерение шага резьбы
Как определить шаг резьбы. Метрическая и дюймовая резьба. Статьи компании «Крепсила»
Существуют различные типы резьбы: от художественной до машиностроительной. Последняя представляет собой винтовую нарезку, нанесенную по спирали на стержень с круглым сечением или на поверхность отверстия. В современном строительстве, машиностроении и даже быту наиболее распространенными считаются две резьбовые системы — метрическую и дюймовую.
На самом деле в международной системе существует огромное количество различных стандартов. Но в русскоязычных странах принято использовать стандарт метрической резьбы ISO DIN 13:1988 с углом наклона вершины профиля. Отечественные стандарты, определяющие данный тип резьбы, — ГОСТ 24705-2004 и ДСТУ ГОСТ 16093:2019.
Метрическая резьба
Главное отличие резьбы данного типа от подобных ей в том, что только в метрической резьбе угол профиля равняется 60° (существует еще резьба с углом 55° и 47°).
Метрическая резьба используется повсеместно, в том числе в метрическом крепеже. Из-за ее широчайшего применения потребовалось создать внушительное количество разновидностей, чтобы приспособить данную универсальную резьбу под различные ситуации.
Виды метрической резьбы
- Левая, правая.
- Однозаходная, двухзаходная, трехзаходная.
- Трапециодальная (классическая и упорная), прямоугольная, треугольная, круглая, цилиндрическая (трубная, коническая).
- Ленточная, модульная, питчевая и пр.
Левая и правая метрическая резьба
Виды метрической резьбы
Дюймовая резьба
Дюймовая резьба имеет угол профиля 55°. Главной единицей измерения дюймовой (имперской) системы, как не трудно догадаться, является дюйм. На письме он обозначается верхней кавычкой, стоящей без пробела сразу после числа: 2″.
Самыми известными стандартами дюймовой резьбы называют UNC и UNF.
Как определить шаг резьбы
Определить шаг резьбы нужно при выборе резьбонадрезного инструмента или сверла для пробуривания отверстия под элемент в какой-либо поверхности. Также необходимо тщательно подбирать друг к другу сопрягаемые элементы при организации болтового, винтового, шпилечного или иного разборного резьбового узла. Определить шаг резьбы можно различными способами.
Определение шага резьбы с помощью резьбомера (шаблона)
Такое название носит специальный инструмент, состоящий из специальных пластин (гребенок), на одной из сторон которой располагаются выступы, помогающие определить шаг резьбы. Пластины закреплены на одной или двух осях, объединенных в общем корпусе. Существуют отдельные шаблоны для метрической и дюймовой резьбы. Легко отличить их друг от друга помогает маркировка: на первых стоит знак 60°, на вторых — 55°.
Достоинство такого метода в том, что он является самым точным (при умелом обращении с инструментом). При производстве шаблонов используются специальные стали, не поддающиеся сжатию и расширению под влиянием различных температур. Это позволяет использовать резьбомеры практически в любых погодных условиях.
Определение шага резьбы с помощью линейки
Этот способ не может дать стопроцентного результата, но он прекрасно подходит для тех случаев, когда нет иного варианта решения поставленной задачи. Чтобы узнать число витков с помощью линейки, следует определить общую длину резьбового участка и посчитать количество витков на этом расстоянии. Далее требуется просто разделить длину на число подсчитанных нитей — ответ и будет полученным значением шага резьбы.
Этот способ может иметь иную модификацию. Если у вас есть кусок бумаги, то следует приложить его к резьбовому участку и сильно прижать. На получившемся отпечатке делают замер (с помощью линейки или иного измерительного инструмента) сразу нескольких участков: двух, трех или больше, — а после разделить длину выбранного участка на количество витков в ней. Процесс аналогичен описанному в предыдущем абзаце.
Определение шага резьбы с помощью штангенциркуля
Для этого следует произвести измерения так, как показано на рисунке. Полученное значение соотнести с тем, которое приводится в таблице, и узнать правильное значение шага для метрической или дюймовой системы соответственно.
Таблица соответствия диаметром и шагов метрической резьбы
| Наружный диаметр, мм | Внутренний диаметр, мм | Шаг резьбы, витков на дюйм | Шаг резьбы | BSP | Метрика | Дюйм UNF | Дюйм NPT |
| 9,3-9,7 | 8,5-8,9 | 28 | — | 1/8″ | — | — | — |
| 9,3-9,7 | 8,5-8,9 | 27 | — | — | — | — | 1/8″ |
| 9,7-9,9 | 8,2-8,6 | — | 1,5 | — | M10x1,5 | — | — |
| 10,9-11,1 | 9,7-10,0 | 20 | — | — | — | 7/16″-20 | — |
| 11,6-11,9 | 10,2-10,6 | — | 1,5 | — | M12x1,5 | — | — |
| 12,4-12,7 | 11,3-11,6 | — | — | — | — |
Как измерить расстояние между центрами отверстий?
Измеряем диаметры обоих отверстий, а потом перемычку между отверстиями, прибавив к длине перемычки, величины радиусов обоих отверстий, выясняем межцентровое расстояние.
Замер диаметров
чтобы измерить глубину канавки нам понадобится мостик. В качестве мостика используем подходящую шайбу. Из полученного результата измерений вычтем высоту шайбы и получим глубину канавки.
Измерение диаметра канавки
Применение косвенных замеров поможет, когда измеряемый диаметр превышает рабочий диапазон имеющегося штангенциркуля.
Начнем с измерения глубины губок от ребра штанги, назовем ее буквой H.
Снимаем размер губки штангенциркуля
Оперев ребро штанги на поверхность диаметра, сводим губки до касания обеих поверхностей этого диаметра и получаем длину хорды.
Измеряем хорду
А далее используем формулу:
D=L²/(4*H)+H
Подставляя в неё известные нам числовые значения, находим искомый диаметр.
Эту формулу можно применить для расчётов радиусов секторов. Если вылет штанги будет великоват, его можно уменьшить установкой штанги через мерную прокладку.
Находим радиус сектора
Дальнейший расчет аналогичен предыдущему.

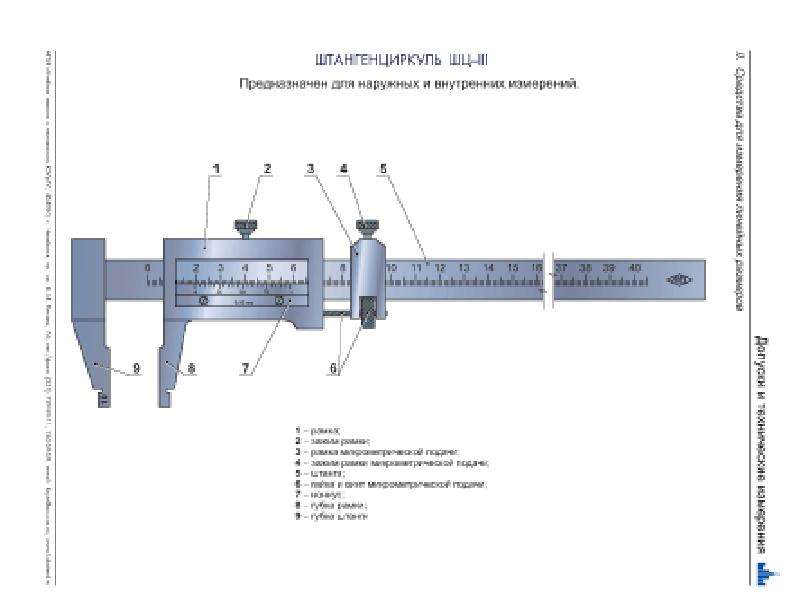

Устройство инструмента
Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:
- Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.
- Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» – с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.
- Нижних измерительных губок корпуса штанги. Они предназначены для определения внешних размеров детали или заготовки. Измерительные плоскости губок – внутренние, а их вылет определяется пределами измерений, на которые рассчитана данная модель инструмента. Согласно госстандарту, вылет нижних губок может быть от 35…42 мм до 63…125 мм, в зависимости от пределов измерений, на которые рассчитана данная модель.
- Верхних измерительных губок корпуса штанги, при помощи которых определяются размеры внешних поверхностей изделий. Контрольные плоскости верхних губок также тарированы, а их вылет, как и в предыдущем случае, определяется возможностями и типом изделия. Он составляет от 16 до 30 мм.
- Зажимного винта с рифлёной головкой, при помощи которого фиксируется текущее положение рамки.
- Глубиномера, представляющего собой плоский шлифованный штырь, скользящий в направляющих, которые расположены с противоположной стороны корпуса штанги. На рабочем торце штыря имеется конусный скос с целью снижения размеров торцевой поверхности глубиномера. Это даёт возможность оценки глубины отверстий с малыми диаметрами.
Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль. При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.
Влияние шероховатости на работу деталей
Как упоминалось ранее, в процессе придания металлическому листу нужной конфигурации на местах воздействия остаются шероховатости – небольшие впадины и гребешки, влияющие на определение класса обработки металла. Они могут возникнуть вследствие неровности режущего инструмента или вибраций, возникающих в ходе работы, остаться как отпечаток неровности на самом штампе или форме и т. д.
Наличие шероховатости детали, установленной в машину или другой агрегат, может привести к:
- некорректному сопряжению элементов за счет смятия материала или ускоренному износу выступов детали;
- падению прочности соединения, дефектам при наложении лакокрасочных и гальванических покрытий;
- некорректным результатам геометрических измерений элемента;
- снижению жесткости стыковых соединений;
- разрушению уплотнений, сопряженных с поверхностями валов;
- снижению усталой прочности элемента за счет концентрации напряжения в шероховатостях;
- ускоренному окислению и порче металла и др.
Замеряем штангенциркулем
С помощью этого высокоточного инструмента измеряют параметры различных конструкций. Как измерить диаметр трубы штангенциркулем? Для этого нужно развести его губки, вставить в них изделие и свести так, чтобы они прижимались к поверхности.
Губки при смыкании должны быть параллельны плоскости сечения трубы, иначе измерение будет неправильным. Штангенциркулем измеряют и внутренний диаметр. С его обратной стороны есть губки, которые помещаются внутрь конструкции и разводятся до примыкания к стенкам.
Иногда требуется измерить диаметр смонтированной трубы, которая имеет слишком большие размеры.
В этом случае можно измерить инструментом хорду и вычислить диаметр математическим путем. Разводим его губки на максимальное расстояние и прикладываем к трубе.Получившийся показатель – длина хорды. Для расчета понадобится также измерить высоту губок прибора.
Диаметр вычисляется по формуле:D = (2L/4H)+H.Если губки имеют слишком большую длину, то можно подложить какую-нибудь деталь (брусок и т. д.). Тогда высота будет рассчитываться по формуле:H = H1-H2.
Все о диаметре арматуры
Изготовители арматуры нередко используют изношенное оборудование, и арматура получается несколько больше требуемого диаметра.
Изготовители арматуры нередко используют изношенное оборудование, и арматура получается несколько больше требуемого диаметра. По допускам она проходит, и общий тоннаж соответствует, а в пересчете на погонные метры образуется нехватка. В поисках этих метров теряется время, проект останавливается и остается ощущение обмана.
Пытаясь определить диаметр арматуры, следует учесть, что форма сечения арматурного стержня больше напоминает эллипс, нежели ровный круг. Поэтому измеряя пруток в разных местах, человек получает ряд чисел. К тому же проводя измерения по телу прутка и по ребрам, разбег в показателях получается в несколько миллиметров.
Это вносит путаницу в расчеты.
Как определить диаметр арматуры?
Размер следует смотреть в сопроводительных документах. В них производители проставляют так называемый номинальный диаметр арматуры, его называют номером арматуры. Этот показатель говорит о том, какого размера был прут, из которого сделан данный кусок арматуры (учитывая некоторые допущения).
То есть, номер профиля исходной заготовки сопоставим с номинальным диаметром готового продукта. В итоге можно сделать следующее (понадобится штангенциркуль):
- Измерить тело прутка.
- Измерить диаметр выступающих ребер.
- Суммировать показатели и разделить результат на 2.
Многие так и поступают. Получают среднее число, которое всех устраивает.
Вариант непрофессиональный, на бытовом уровне срабатывает, поскольку профессионалы таких вопросов не задают. При таких вычислениях уместны выражения: «максимальный диаметр арматуры» и «минимальный диаметр арматуры».
Это как раз те два показателя, которые получились при замерах тела и ребра стержня.
Используя эти цифры, была разработана таблица, в которой прописано какие минимальные и максимальные размеры, какому номинальному диаметру арматуры соответствуют.
Диаметр арматуры. Таблица соотношений диаметров
| номинальный диаметр | максимальный диаметр | минимальный диаметр |
| 6 мм. | 6,57 мм. | 5,57 мм. |
| 7 мм. | 7,75 мм. | 6,75 мм. |
| 8 мм. | 9 мм. | 7,5 мм. |
| 9 мм. | 10 мм. | 8,5 мм. |
| 10 мм. | 11,3 мм. | 9,3 мм. |
| 12 мм. | 13,5 мм. | 11 мм. |
| 14 мм. | 15,5 мм. | 13 мм. |
Вес арматуры
При продаже арматуры цена указывается за тонну изделия. Начиная немасштабное строительство человек, высчитывает метраж прута, требуемый для осуществления проекта.
Всякая арматура соответствующая ГОСТу имеет довольно точные показатели веса в расчете на 1 погонный метр прута. Эти данные также занесены в таблицу и активно используются на металлобазах.
Соотношение минимального, максимального и номинального диаметров соответствует конкретному весовому показателю. Это помогает определить вес арматуры по диаметру.
Диаметр арматуры для фундамента
Подготовив траншею для размещения в нем опорного основания строящегося объекта, приходит время рассчитать нужный диаметр арматуры. Можно, конечно, взять прут потолще и количеством побольше. Но это повысит затраты на материалы и оставит впечатление самодеятельности.
Лучше сделать по науке
К тому же для этого есть все необходимое. И прежде всего таблица.
| № арматуры | Количество стержней и площадь поперечного сечения | |||||
| 1 шт. | 2 шт. | 3 шт. | 4 шт. | 5 шт. | 6 шт. | |
| 6 | 28,3 мм2 | 57 мм2 | 85 мм2 | 113 мм2 | 141 мм2 | 170 мм2 |
| 8 | 50,3 мм2 | 101 мм2 | 151 мм2 | 201 мм2 | 251 мм2 | 302 мм2 |
| 10 | 78,5 мм2 | 157 мм2 | 236 мм2 | 314 мм2 | 393 мм2 | 471 мм2 |
| 12 | 113,1 мм2 | 226 мм2 | 339 мм2 | 452 мм2 | 565 мм2 | 679 мм2 |
Нужно измерить будущий фундамент и вычислить площадь его сечения. Если взять высоту и ширину в 600 и 500 мм. Перемноженные показатели дадут результат в 300 000 мм2. Для такого фундамента площадь сечения арматурных прутьев от площади сечения фундамента будет 0,1 %. То есть, 300 000 : 100 х 0,1 = 300 мм2. Это площадь сечения всех прутьев. Ближайшие показания в таблице предлагают величину в 302 мм2. Что соответствует 6 стержням № 8. Поперечная арматура может быть меньшей толщины, но не менее 6 мм. Лучше взять те же 8 мм. Используя таблицы можно эффективно рассчитать параметры будущего фундамента и не понести лишние расходы.
Уведомления о новых продуктах
Хочу получать
Шаг резьбы основной и мелкий у болтов и гаек
Таблица болтов с шагом резьбы для болтов, гаек, винтов и резьбовых шпилек.
Как определить размер резьбы без резьбомера, читайте в нашей специальной статье.
Диаметр резьбы | Шаг резьбы, мм | |||
Шаг основной резьбы, мм / Диаметр отверстия под резьбу, мм | Шаг мелкой резьбы, мм / Диаметр отверстия под резьбу, мм | |||
Мелкая | Мелкая 2 | Супермелкая | ||
М 1 | 0.25 / 0.75 | (0.2) / 0.8 | — | — |
М 1.2 | 0.25 / 0.95 | (0.2) / 1 | — | — |
M 1.4 | 0.3 / 0.9 | (0.2) / 1.2 | — | — |
M 1.6 | 0.35 / 1.2 | (0.2) / 1.4 | — | — |
M 1.8 | 0.35 / 1.5 | (0.2) / 1.6 | — | — |
M 4 | 0.7 / 3.3 | 0.5 / 3.5 | — | — |
M 5 | 0.8 / 4.2 | 0.5 / 4.5 | — | — |
M 6 | 1 / 5 | 0.75 / 5.2 | 0.5 / 5.5 | — |
M 8 | 1.25 / 6.7 | 1 / 7 | 0.75 / 7.2 | 0.5 / 7.5 |
M 10 | 1.5 / 8.5 | 1.25 / 8.7 | 1 / 9 | 0.75 / 9.2 |
M 12 | 1.75 / 10.2 | 1.5 / 10.5 | 1.25 / 10.7 | 1 / 11 |
M 14 | 2 / 12 | 1.5 / 12.5 | 1.25 / 12.6 | 1 / 13 |
M 16 | 2 / 14 | 1.5 / 14.5 | — | 1 / 15 |
M 18 | 2.5 / 15.4 | 2 / 16 | 1.25 / 16.6 | 1 / 17 |
M 20 | 2.5 / 17.4 | 2 / 18 | 1.25 / 18.6 | 1 / 19 |
M 22 | 2.5 / 19.4 | 2 / 20 | 1.5 / 20.5 | 1 / 21 |
M 24 | 3 / 20.9 | 2 / 22 | 1.5 / 22.5 | 1 / 23 |
M 27 | 3 / 23.9 | 2 / 25 | 1.5 / 25.5 | (1) / 26 |
M 30 | 3.5 / 26.4 | 2 / 28 | 1.5 / 28.5 | (1) / 29 |
M 33 | 3.5 / 29.4 | 2 / 31 | 1.5 / 31.5 | — |
M 36 | 4 / 31.9 | 3 / 33 | 2 / 34 | 1.5 / 34.5 |
M 39 | 4 / 34.9 | 3(4) / 35.9 | 2 / 37 | 1.5 / 37.5 |
M 42 | 4.5 / 37.4 | 3(4) / 37.9 | 2 / 40 | 1.5 / 40.5 |
M 45 | 4.5 / 40.4 | 3(4) / 40.9 | 2 / 43 | 1.5 / 43.5 |
M 48 | 5 / 42.8 | 3 / 44.9 | 2 / 46 | 1.5 / 46.5 |
M 52 | 5 / 46.8 | (4)3 / 48.9 | 2 / 50 | 1.5 / 50.5 |
M 56 | 5.5 / 50.4 | 4 / 51.9 | 3(2) / 53 | 1.5 / 54.5 |
M 60 | 5.5 / 64.4 | 4 / 55.8 | 3(2) / 67 | 1.5 / 58 |
M 64 | 6 / 57.8 | 4 / 59.8 | 3 / 61 | 2(1.5) / 62 |
M 68 | 6 / 61.8 | 4 / 63.8 | 3 / 65 | 2(1.5) / 66 |
Буква «М» около диаметра резьбы дает нам знать, что резьба метрическая, т.е. не дюймовая, а именно метрическая
Метрический шаг резьбы — расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.
Это один из ключевых параметров резьбового изделия, наряду с диаметрами (номинальным, внутренним, наружным), направлением вращения, типом профиля, количеством ходов.
В ГОСТ 8724-2002 указано соответствие этих характеристик в диапазоне диаметров от 0,25 до 600 мм и шагов от 0,075 до 8 мм.
В соответствии с нормативным документом предприятиями-производителями может выпускаться крепеж с 2-мя типами шагов метрической резьбы — мелким и крупным.
Для одного размера крепежного изделия стандартом определен только один крупный и несколько мелких шагов резьбы.
Для крепежа номинальным диаметром менее 1 мм в соответствии с ГОСТом установлен только крупный, от 1 мм до 64 мм — крупный и мелкий, от 72 мм до 600 мм — только мелкий.
Выбираем параметры
Как правильно выбрать метизы, с какими параметрами? Основной шаг резьбы для метизных изделий, используемых на территории РФ — метрический крупный. Практически весь строительный крепеж с крупным шагом резьбы.
Он продается продается повсеместно в метизных магазинах и компаниях и является рекомендуемым к применению. Резьбовые метизы с мелким шагом в основном используют в точках крепления, подверженных вибрационным, динамическим знакопеременным нагрузкам.
Например, гайки и болты с мелким шагом резьбы крепят колесные диски к ступице. Крепеж с мелкой резьбой высоко востребован в автомобиле-, судо-, станко- и авиастроении.
Шаг резьбы в маркировке крепежа
Соответственно ГОСТ 8724-2002 обозначение крупного шага резьбы в маркировке опускается, а размер мелкого указывается.
Например:
М16 — резьба метрическая (знак “М”) с номинальным диаметром 16 мм и крупным шагом (крупный шаг резьбы болта, гайки, шпильки, винта 2,0 мм);
М16 х 1 — резьба метрическая (знак “М”) с номинальным диаметром 16 мм и мелким шагом 1,0 мм.
Обозначение шагов резьбы гаек, штанг, болтов, винтов идентично, независимо от того, внутренняя или наружная.
Полное обозначение резьбы включает:
- М — метрическая;
- номинальный диаметр;
- размер шага в миллиметрах (крупный опускается);
- направление — для левой LH;
- специальное обозначение многозаходной Ph со значением хода.
Посмотреть соотношение диаметров метизов с основным и мелким шагом резьбы можно в таблице выше.
Полезные советы 09.07.2019 14:48:23
Что влияет на скорость износа протектора
Напоследок, чтобы подогнать объем статьи к своим конкурентам, опишу факторы, влияющие на долговечность резины.
Повышенное давление в покрышке. Если не соблюдать требования завода изготовителя автомобиля и держать завышенное давление в скате, то происходит быстрый износ центральной части. Именно она больше всех имела сцепление с дорогой, вот быстро и стерлась.
Нарушен угол развала колес. Если наблюдается повышенный износ наружных частей шины, одной или другой, то это означает что нужно регулировать развал-схождение.
Если протектор стирается равномерно, но быстро – у вас агрессивная манера езды.
Как измерить радиус штангенциркулем
Измерение штангенциркулем
При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.
В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка». Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой. В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер»
Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке справа показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления—1 мм. Длина миллиметровой шкалы — 150 мм.
На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рис. слева). Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.
При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа). На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.
Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность. Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы.
Штангенциркуль ШЦ-II (см. рис. слева) можно применять не только для измерения, но и для разметки. С его помощью наносят прямые риски от строго прямолинейных базовых кромок или поверхностей заготовок, делают засечки, проводят окружности.
Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы. Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками.
Измеряя деталь, нельзя допускать перекоса губок штангенциркуля
Положение их обязательно фиксируется стопорным винтом.Читая показания штангенциркуля, надо держать его прямо перед глазами.Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность.Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки.После работы штангенциркуль надо протереть чистой ветошью. Ниже вы можете проверить свои умения пользования штангенциркулем
Ниже вы можете проверить свои умения пользования штангенциркулем.
1.Выбираете заготовку
2.Находите на шкалах штангенциркуля(справа) размер.
3.Вписываете в прямоугольник внизу полученное значение и получаете оценку вашего ответа

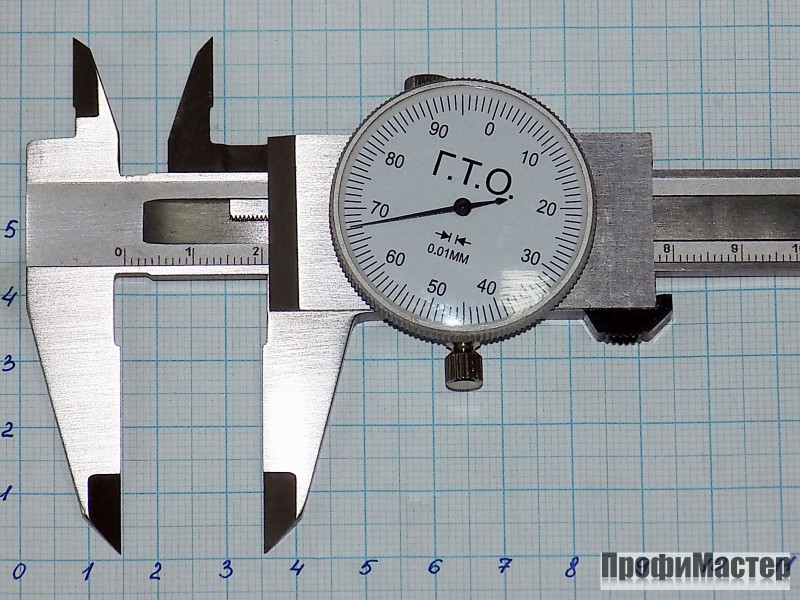

ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее, чем чтение отсчёта по нониусу.
ШЦЦ — с цифровой индикацией (электронный) может измерять с точностью до сотых долей миллиметра.
Как работать штангенциркулем
Главное – правильно подготовить прибор к работе: удалить с детали, а также инструмента лишнюю пыль и загрязнения.
Инструмент помещается в рабочую руку. Если вы правша – в правую, если левша, соответственно, в левую. Деталь – в противоположную. Для того чтобы измерить наружный размер детали, достаточно развести внешние губки прибора и поместить между ними измеряемую деталь. Губки должны полностью прижиматься к детали, но не стоит прилагать излишние усилия, слишком мягкий металл может погнуться, а значит, измерения могут быть неточными.
Необходимо зафиксировать положение меток с помощью прижимного винта
После того, как подвижная часть штангенциркуля зафиксирована, отложите прибор на стол, чтобы зафиксировать результаты измерений.
Замеры труб подручными средствами
Замеры размеров рисунка на протекторах
Как измерить протектор шин, если необходимо оценить степень износа? Поможет глубиномер, которым выполняются измерения по всей образующей протектора шины. Следует учесть, что износ практически всегда неравномерен, и количество замеров должно быть не менее 3…5, причём на равномерно принятых для оценки участках протектора шины. Перед измерениями покрышку следует тщательно очистить от грязи, пыли и фрагментов мелких камней, застрявших внутри.
Иногда требуется решить задачу – как измерить протектор шин штангенциркулем, чтобы определить степень равномерности износа. Этим устанавливается износ шин протектора не только по глубине, но и по радиусу перехода от окружности выступов к окружности впадин. Поступают так. Измеряют глубину рисунка на новом протекторе шины, а затем — линейный размер визуально изменённой зоны на эксплуатировавшейся детали. Разница определит степень износа и поможет принять верное решение о замене колеса.
Все измерения производят глубиномером, который должен быть установлен строго перпендикулярно образующей протектора шины.
Измерение износ протектора колумбиком
Метрическая резьба
Главное отличие резьбы данного типа от подобных ей в том, что только в метрической резьбе угол профиля равняется 60° (существует еще резьба с углом 55° и 47°).
Метрическая резьба используется повсеместно, в том числе в метрическом крепеже. Из-за ее широчайшего применения потребовалось создать внушительное количество разновидностей, чтобы приспособить данную универсальную резьбу под различные ситуации.
Измерения размеров линий
Как померять линейные размеры при помощи штангенциркуля? Все зависит от материала детали/заготовки. Для жёстких компонентов изделие плотно прижимается к какой-либо опорной плите, после этого внешними измерительными губками инструмента делают измерение. Заранее необходимо установить пригодность имеющегося типа штангенциркуля работе. К примеру, главная измерительная шкала на штанге должна быть длиннее детали на менее, чем на 25…30 мм (с учитыванием своей ширины губок). Во время использования глубиномера эта величина ещё меньше, потому как в расчёт необходимо принимать и длину рамки (для очень часто встречающихся инструментов 0-150 мм и точностью от 0,05 до 0,1 мм такой параметр принимается не менее 50 мм).
Как померять штангенциркулем сечение провода? Неметаллические изделия гибки, а поэтому значительно ухудшают результат, получившийся традиционным способом. По этому в кембрик следует ввести жёсткую стальную деталь (винт, гвоздь, кусочек прутка), после этого внешними губками определить диаметр сечения провода. Подобно поступают, если требуется выяснить внутренний размер провода.
Измерение диаметра провода
Вопрос – как померять цепь штангенциркулем – часто задают велосипедисты, потому как износ цепи, определяемый как расстояние между её соседними звеньями, дает возможность принять решение о замене изделия. Внешнее губки ставят на расстояние 119 мм и вводят в звено, после этого растягивают их по сторонам, пока последующее увеличение размера окажется невозможным (для облегчения работ цепь можно заранее нагрузить растягивающим усилием). Отклонение от первоначального размера покажет практический износ, который дальше нужно сопоставить с максимально возможным.
Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.
