Инфракрасная паяльная станция своими руками: устройство, пайка

Термовоздушные станции

Чтобы заработала термовоздушная паяльная станция, катушка индуктивности потребуется с хорошей проводимостью. Параметр номинальной частоты обязан быть на уровне 44 Гц. Дополнительно следует подобрать качественный регулятор для изменения мощности электроинструмента. В качестве насадки обычно используются контакты. Для стабильности исходящей волны резисторы, как правило, устанавливаются ортогонального типа.

Параметр ширины пропускания у них в среднем достигает 55 мк. Чтобы хорошо работа паяльная станция, модулятор на нее подбирается, исходя из типа катушки индуктивности. Если планируется делать электроинструмент средней мощности, то модулятор, как правило, используется саморегулирующий. Обкладка для него применяется довольно редко. Однако для сохранения линейности многие специалисты советуют использовать специальные операционные блоки. Таким образом, разогрев контакта происходит довольно быстро. Температуру за счет данного элемента удастся повысить максимально до 200 градусов.

Благодаря этому работать со стальными поверхностями станет очень удобно. Разъем для заземления целесообразнее подбирать мультисистемный. В данном случае параметр отрицательного сопротивления не должен превышать 44 Ом. Использовать трехжильные кабеля для подачи электроэнергии специалисты не рекомендует. В этом плане лучше доверится четырехжильным типам.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

Контактные станции.
Цифровые и аналоговые устройства.
Индукционные аппараты.
Бесконтактные устройства.
Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

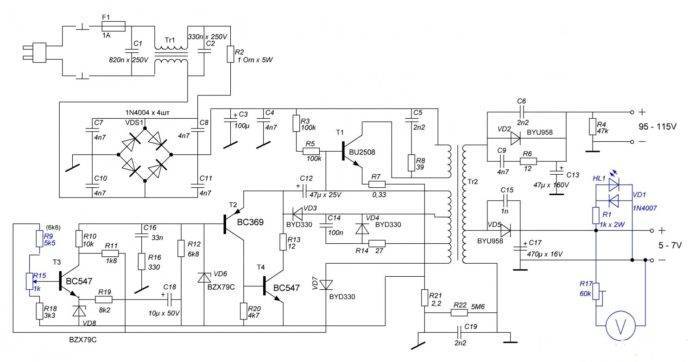

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

устройства для работы со свинцовосодержащими припоями;
устройства для работы с безсвинцовыми припоями.

Устройства для пайки, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем. Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

инфракрасные;
термовоздушные;
комбинированные.

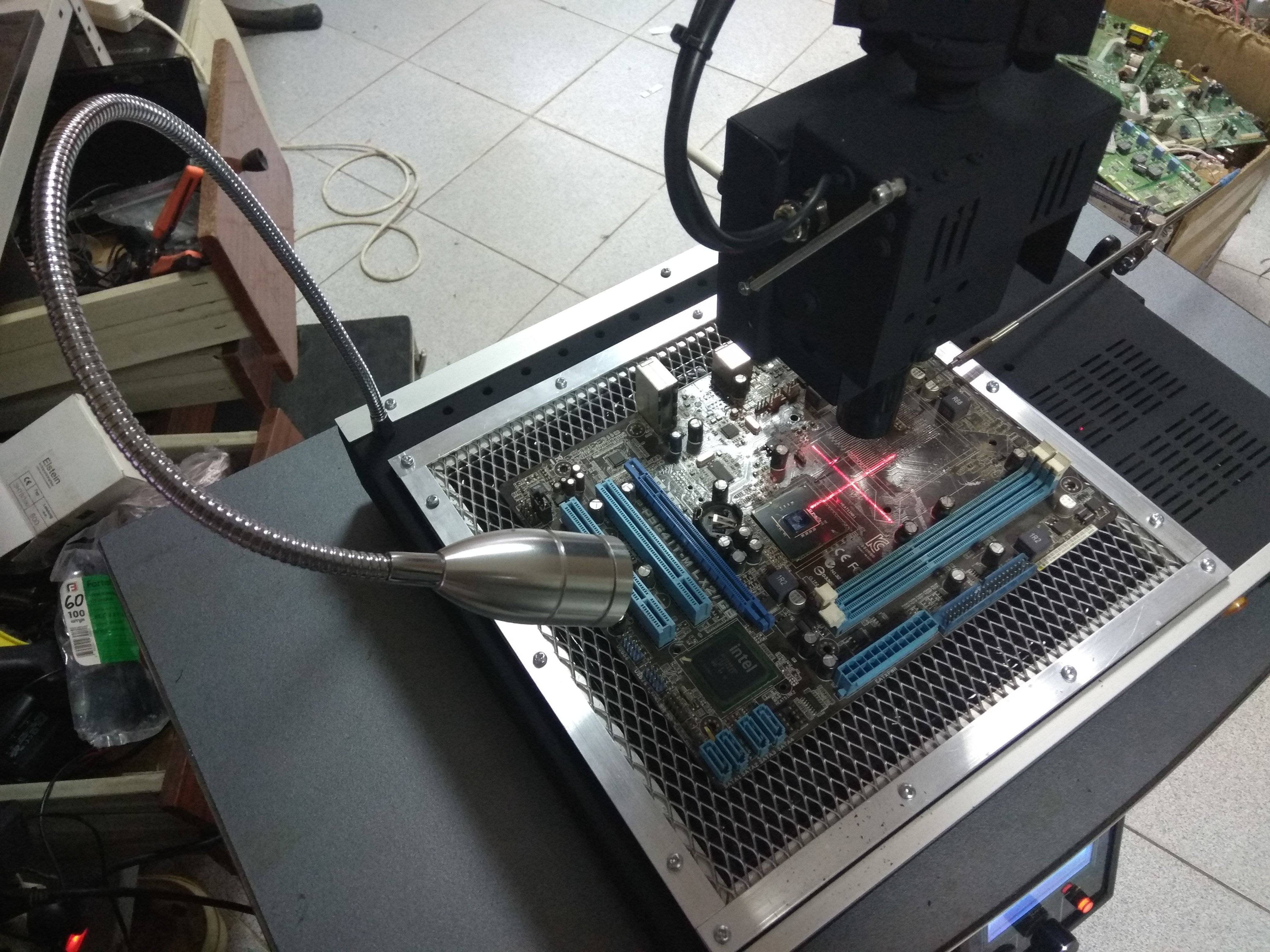

Самодельная инфракрасная паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя. Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

отсутствие необходимости в поиске насадок на паяльный фен;
хорошо подходят для работы со всеми видами микросхем;
отсутствие термической деформации печатных плат из-за равномерного прогрева;
радиодетали не сдуваются воздухом с платы;
равномерный прогрев места пропая.

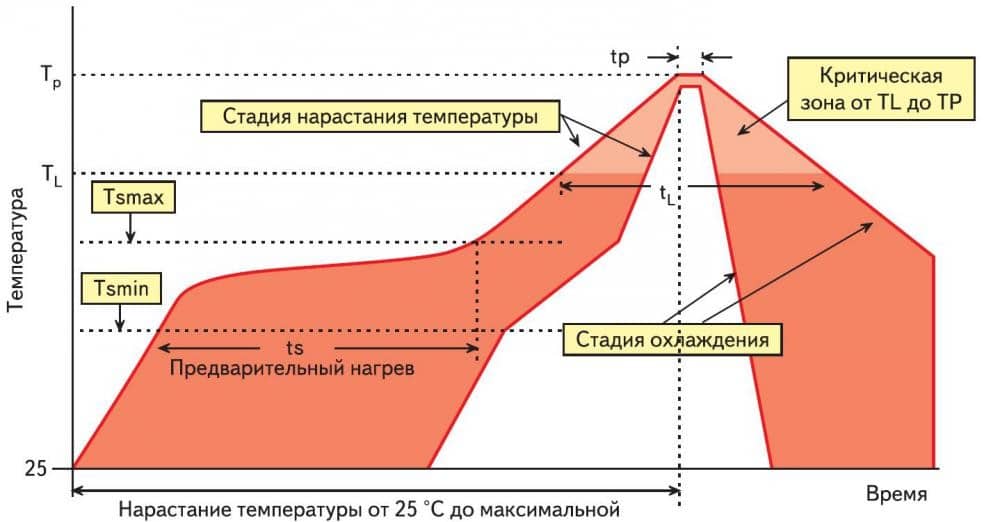

Зависимость температуры от времени пайки. В большинстве случаев инфракрасные аппараты состоят из:

верхнего керамического или кварцевого нагревателя;
нижнего нагревателя;
стола для поддержки печатных плат;
микроконтроллера, управляющего станцией;
термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

лампы подсветки;
дымоуловители или вытяжки;
пистолеты для демонтажа и всасывания излишков припоя;
вакуумные пинцеты;
инфракрасные излучатели для прогрева всей печатной платы;
термофен для прогрева определенного участка;
термопинцет.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

паяльник;
блок питания от ПК;
автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

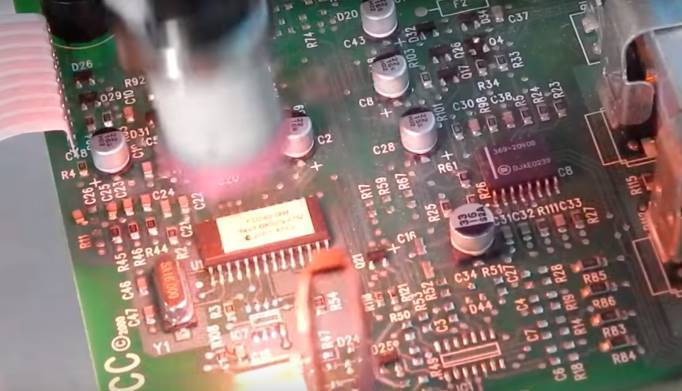

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

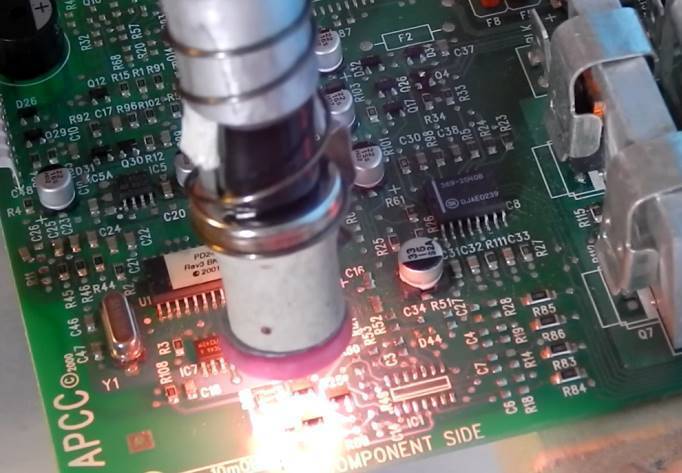

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.
Рис. 3: намотайте нагревательный элемент
Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.
Рис. 5. Наденьте шайбу
Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.
Рис. 6: прикрутите сопло к стакану
Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.
Рис. 7. соедините все элементы в корпусе
Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.
Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.

Рис. 9: паяльная станция готова

Схема паяльной станции: изготовление корпуса фена, обеспечение работоспособности прибора

В качестве корпуса для фена к самодельной паяльной станции можно использовать материал, который отлично выдерживает высокие температуры, например, керамику. Однако данный вариант не слишком дешевый. Чтобы уменьшить стоимость самодельной паяльной станции, можно выполнить частичную теплоизоляцию канала, по которому будет продвигаться горячий воздух.

Подойдет также корпус бытового прибора, но необходимо придерживаться нескольких правил: корпус должен быть довольно объемным, а сопло следует изготовить из термостойких материалов.

Затем нужно позаботиться о работоспособности прибора. В конструкцию инструмента обязательно должны входить пусковой механизм и приспособление, которое позволит регулировать скорость движения воздуха и его температуру. Для этого в электрической схеме прибора обязаны присутствовать реостаты, которые обеспечат возможность выполнять настройку мощности инструмента.

Сборка паяльной станции начинается с изготовления спирали

Важно учитывать, что сопротивление элемента должно находиться в пределах 75-90 Ом. Необходимо не только намотать спираль на надежный изолятор, но и сверху закрыть им

Для этого подойдет асбест или стекловолокно

Концы спирали после сборки должны выходить наружу

Для этого подойдет асбест или стекловолокно. Концы спирали после сборки должны выходить наружу.

Схема самодельного паяльного фена мощностью 300 Вт

Готовая деталь помещается в корпус, выложенный слоем теплоизоляции, и лишь тогда соединяется с силовой проводкой, в состав которой входит выключатель. С тыльной стороны устанавливается воздушный вентилятор. Он либо помещается в корпус, либо прикрепляется снаружи.

Ключевой элемент конструкции – паяльник. Если остальные части паяльной станции могут являться деталями старых приборов, то непосредственно паяльник для паяльной станции должен быть однозначно новым. Необходимо также выбрать диодный мост для электрической схемы и трансформатора. Детальную схему самодельного устройства можно отыскать на специальных форумах.

Паяльная станция с феном – главный инструмент, необходимый для производства и ремонта любых электронных приборов. Это оборудование дает возможность соединить между собой электронные компоненты. Инструмент очень удобный, так как обычно оснащен цифровым модулем или аналоговой системой управления.

Эксплуатация различных видов паяльного оборудования

Ввиду разнообразия разновидностей паяльного оборудования подобрать прибор для пайки, максимально удовлетворяющий стоящим задачам, бывает непросто. Собираясь приобрести ту или иную модель, советуем первым делом изучить их технические возможности и рекомендованную производителем область применения.

Домашние мастера, которым приходится выполнять мелкие операции паяльником, часто оказываются в ситуации, когда происходит перегрев чувствительных элементов прибора, но ничего поделать с этим не могут из-за отсутствия возможности правильно настроить температуру рабочего жала.

Тем, кто сталкивается с этим достаточно часто, обязательно стоит подумать о том, чтобы приобрести именно паяльную станцию с феном взамен обычного паяльника.

Такие станции поставляются с блоком питания, который позволяет по своему усмотрению настраивать напряжение, а также температурный режим прибора.

Однако не стоит рассчитывать, что после покупки паяльной станции с системой термостабилизации вы сможете обеспечить для себя комфортные условия работы. Прежде чем остановить выбор на определенной модели, необходимо сравнить все предлагаемые станции по такой характеристике, как мощность. Особенно об этом нужно побеспокоиться мастерам, которые собираются использовать тугоплавкие припои.

Если этому моменту не уделить внимание, то во время работы такой станцией могут возникнуть следующие негативные последствия:

вследствие превышения допустимой температуры пайки компоненты схемы начнут перегреваться;
из-за сильного перегрева значительно уменьшится срок службы жала паяльника;
резко сократится долговечность нагревательного элемента;
постоянный перегрев дорожек на плате;
низкое качество пайки.

Если подобные ситуации приходится наблюдать довольно часто, то стоит подумать о замене используемого оборудования на специальные устройства для бессвинцовой пайки. Они не только обладают более высоким показателем мощности, но и могут быть использованы и для свинцовой пайки.

Способы управления паяльными приборами

Помня о том, что именно паяльные станции чаще всего используются при изготовлении и ремонте электроники и в них заинтересованы не только профессионалы, но и любители, производители решили создать для них новый тип устройств, обладающих более широким функционалом и сочетающим возможности оборудования разных типов.

Одна из особенностей таких устройств заключается в том, что к ним можно подключить несколько модулей, превращающих их в устройства для выполнения контактной или бесконтактной пайки, а также совершения других операций благодаря прилагаемому комплекту насадок и наконечников.

Рассматривая различные модели оборудования для пайки, необходимо особое внимание обратить на способ управления станции. В зависимости от этого можно выделить два типа устройств — цифровые и аналоговые. При использовании приборов аналогового типа обязательно постоянное присутствие рядом с ними мастера, поскольку по достижении определенной температуры прибор должен быть отключён, иначе это приведет к перегреву паяльного жала

При использовании приборов аналогового типа обязательно постоянное присутствие рядом с ними мастера, поскольку по достижении определенной температуры прибор должен быть отключён, иначе это приведет к перегреву паяльного жала.

В то же время у обесточенного устройства температура начинает снижаться и для возобновления пайки придётся подождать некоторое время, пока температура опять не поднимется до рабочей температуры.

В цифровых станциях работу поддерживает специальное программное обеспечение, которое следит за температурой нагрева жала и регулирует его при необходимости.

Из этого следует, что лучше всего выбирать для пайки устройства с цифровым режимом контроля, ведь в этом случае мастер может рассчитывать на более стабильный и точный уровень поддержания необходимой температуры.

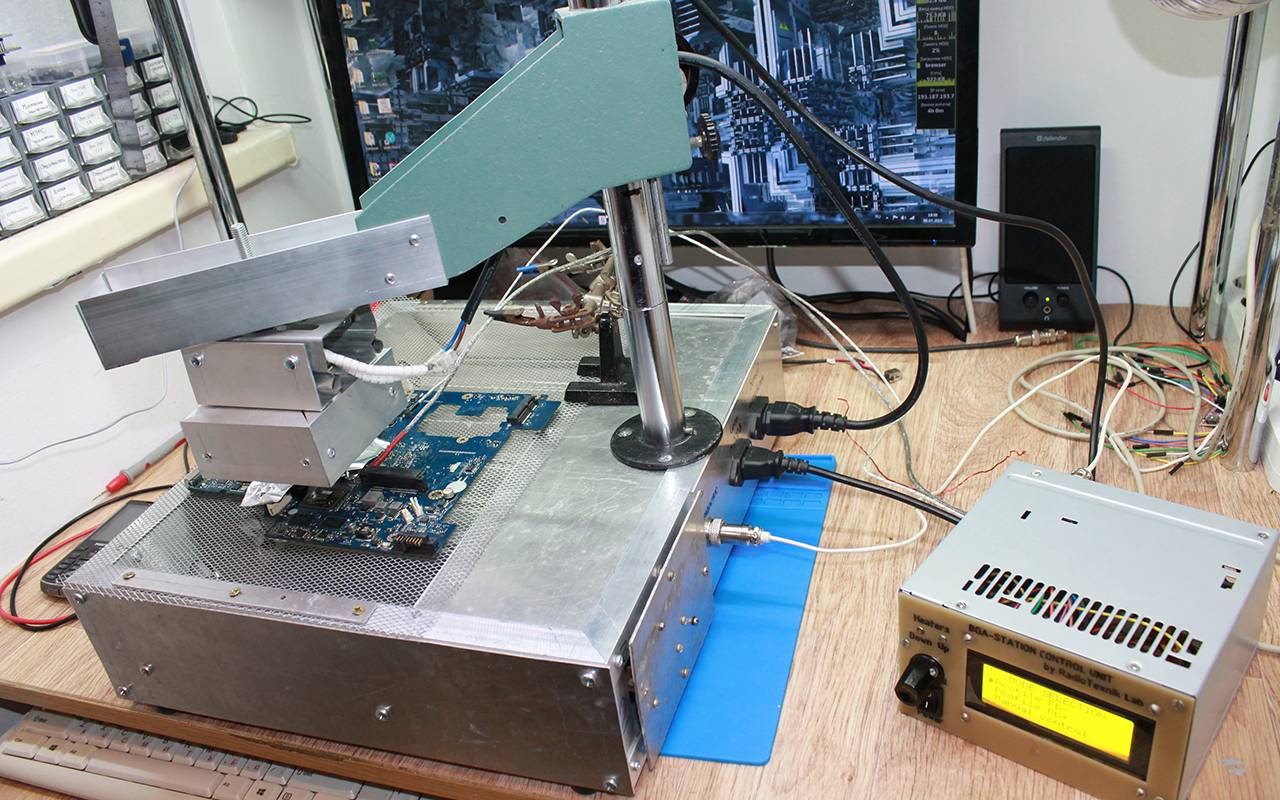

Инфракрасная паяльная станция своими руками

Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей. Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.

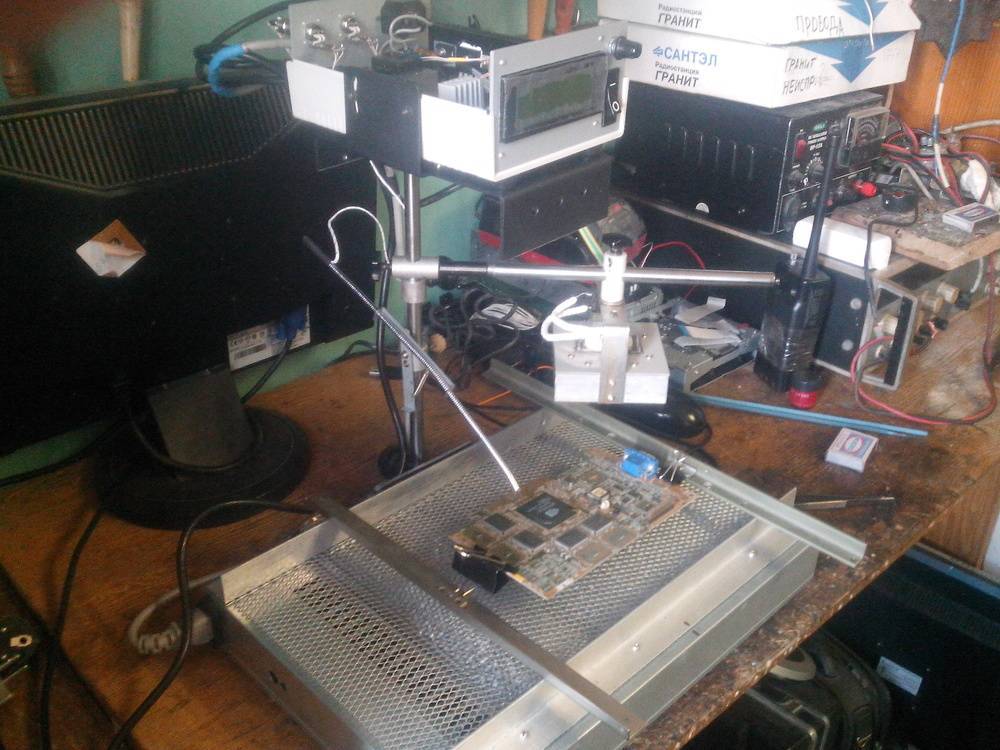

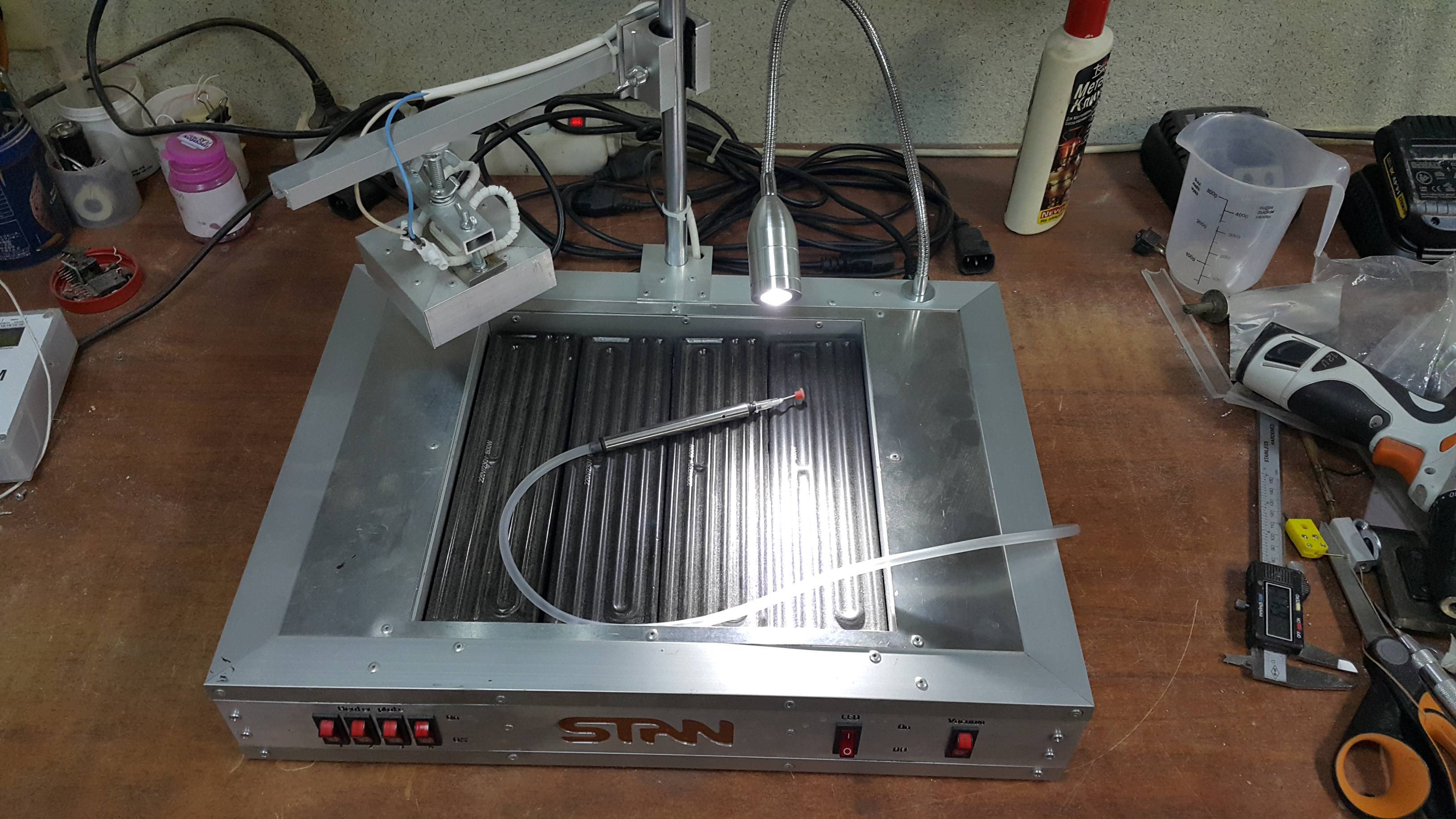

Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль. Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.

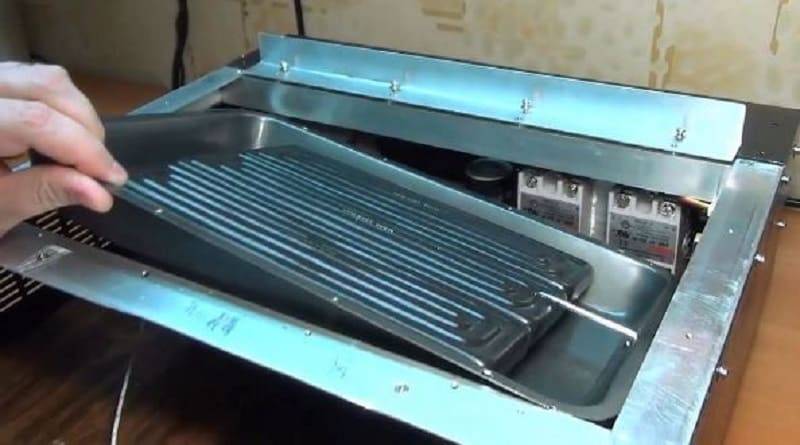

Нижний подогрев

Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

Верхний подогрев

Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя – обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции. Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.

Блок управления

Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.

Детали для самодельного прибора

Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:

Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
Шланг от душевой лейки для проводов, алюминиевые уголки.
Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
Винты, разъемы и дополнительные периферии.

В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

↑ Схема контроллера ИК паяльной станции

А управляет нагревом контроллер на двух ATMEGA8. С написанием программ у меня не очень, язык «Си» только «почитать», про ассемблер вообще молчу. Поэтому искал готовый вариант в интернете. Хотел именно на AVR, потому что для этих контроллеров у меня есть готовый программатор. Искал довольно долго. Изучил все ветки, посвященные паяльным станциям, на «Радиокоте» и на «Паяльнике». Остановился на этом варианте.

В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть

В момент разогрева потребляемая мощность около 3000 Вт и это важно. В нижнее плечо поставил симистор помощнее — BTA41. При первом запуске вышел небольшой «бабах»

Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод. Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!

При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод. Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!

Простая паяльная станция своими руками

Собрать самостоятельно максимально простую и достаточно надёжную паяльную установку вполне возможно. Для этого достаточно приобрести минимальный набор материалов, а также подготовить рабочие инструменты и выбрать правильную схему изготовления станции своими руками.

Необходимые инструменты и материалы

Самым простым вариантом для изготовления своими руками станет паяльная термовоздушная установка, собранная на основе традиционного паяльника.

Схема и элементы паяльной лампы

Необходимые материалы и инструменты для самостоятельного изготовления представлены:

паяльником с рукоятью из древесины;
аквариумным компрессором;
шуруповёртом;
сверлом;
медицинской капельницей;
фольгой;
небольшой частью антенны;
многожильным кабелем.

Пошаговая инструкция

После того как будет подготовлен весь необходимый для изготовления материал и инструмент, следует приступить к самостоятельной сборке прибора.

Подготовить к работе все необходимые инструменты

Демонтаж рукояти и откручивание проводов, соединяющих нагревательный элемент с питающим кабелем

Снять рукоять паяльника

Провод протаскивается через рукоятку, после чего в боковой части осторожно высверливается небольшое отверстие. Сделать в ручке отверстие

Сделать в ручке отверстие

В высверленное в рукояти отверстие необходимо вставить и протянуть питающий провод, привязанный к небольшому кусочку проволоки, после чего часть капельницы с резинкой разрезается строго пополам.

Разрезать часть капельницы пополам

Оставшуюся часть капельницы, оснащённую трубочкой, следует аккуратно вставить в рукоять инструмента, на место расположения питающего провода.

Часть капельницы вставить в рукоять паяльника

Полученное соединение отличается высокой надёжностью и абсолютной герметичностью, что позволяет подключить к питающему проводу изъятый на первом этапе нагревательный элемент.

Подключить нагревательный элемент

Участки соединений на проводах должны быть качественно заизолированы, после чего все охлаждающие отверстия нагревательного элемента тщательно обматываются обычной фольгой.

Выполнить изоляцию соединений

Для получения максимально надёжного соединения, обмоточная фольга фиксируется при помощи обычной медной проволоки.

Фольгу зафиксировать медной проволокой

Сопло, обеспечивающее направление воздушного потока, выполняется из отрезка антенной трубочки, которая устанавливается на месторасположения жала.

Установить сопло

Отверстие, сквозь которое проходит питающий провод, требуется тщательно загерметизировать, после чего подключается стандартный аквариумный компрессор. Готовая термовоздушная паяльная установка способна обеспечивать накал в пределах 300–310 градусов, что является вполне достаточным показателем для проведения работ с самыми мелкими элементами плат

С целью повышения уровня мощности выполняется намотка на нагревательный элемент обычной нихромовой нити и осуществляется установка более производительного компрессора.

Меры предосторожности

С целью обеспечения безопасной эксплуатации паяльной станции необходимо чётко следовать прилагаемой производителем инструкции:

прежде чем приступить к работе с антистатической паяльной установкой, необходимо убедиться в нормальном, рабочем состоянии электрического питания;
следует оградить устройство от любых тяжёлых механических воздействий, вызывающих повреждения прибора;
паяльная станция любого вида должна использоваться исключительно по своему прямому назначению;
нельзя осуществлять работу паяльной станцией вблизи быстро и легковоспламеняющихся предметов;
запрещается в процессе работы контактировать с насадкой фена, жалом паяльника или смежными с ними частями;
ремонтные работы и замена элементов в паяльной установке осуществляются только после отключения прибора от сети и его полного остывания;
нельзя работать с электроинструментом мокрыми руками;
прибор должен храниться в недоступном для детей месте.

Если в процессе пайки с поверхности выделяется дым, то работы должны осуществляться только в хорошо проветриваемых помещениях.

Термовоздушная станция с феном

Станции контактного типа относятся к монтажным, то есть с их помощью можно припаять радиодетали, но использовать такие устройства для демонтажа, особенно элементов в многовыводном корпусе, не представляется возможным. Для этой цели используются устройства, оборудованные термофеном.

Заметим, что иногда радиолюбителями для этой цели применяется промышленный фен, или даже газовая горелка, но с их помощью не всегда удается добиться необходимого результата. Мощный поток нагретого воздуха может сдуть с платы соседние радиодетали. Чтобы избежать этого, лучше воспользоваться специальными устройствами.

Воздушная станция для пайки Lukey 702 с феном

Модель, представленная на фото, оборудована цифровыми контролерами уровня. Такие устройства стоят несколько дороже обычных моделей, но если есть возможность, то лучше купить станцию, оборудованную феном для пайки (Quick 850AD, Element 898BD, BAKU (Баку) 761D и т.д.).

Как правило, в комплекте с фенами идут насадки, позволяющие регулировать воздушный поток.

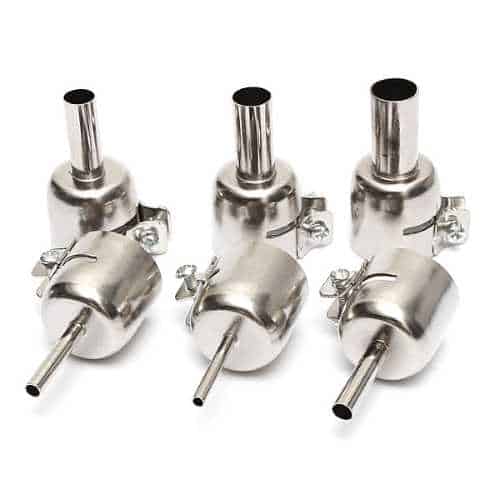

Набор насадок на термофен для станций Kada, Aida, Atmega

Общее представление о паяльной станции

В целом рассматриваемые инструменты производятся в различной комплектации и потому вопрос выбора чрезвычайно важен.

Условно представленные на рынке станции позволительно разделить на две категории:

контактные;
и, соответственно, бесконтактные.

Работают они также и на разных принципах. Существуют, в частности:

индукционные (они компактные и достаточно мощные);
термовоздушные (для пайки используется специальный фен);
инфракрасные (предназначены для микросхем);
импульсные (подходят для смартфонов и планшетных компьютеров).

Говоря о контактных станциях, фактически имеют в виду классический паяльник, снабженный отдельным терморегулятором. Работают им так же, как и обычным инструментом, и особых навыков тут не требуется. В целом станции допустимо использовать не только для электроники, но и для других целей. Ими, к примеру, удобно:

снимать старый лак с электропроводки;
высушивать клеи;
обрабатывать пластмассу;
греть термоусадочную изоляцию.

Вне зависимости от производителя, все станции, снабженные термофеном, устроены одинаково:

компрессор подает воздух непосредственно на нагреватель;
далее он проходит через форсунку.

Расширяет функциональность набор дополнительных насадок.

В профессиональных станциях есть точный терморегулятор и надежная защита от перегрева. Дополнительное удобство использования обеспечивают светодиодные индикаторы или же жидкокристаллические дисплеи. Последний вариант идеально подходит для работы с электронными высокотехнологичными компонентами.
