Имбусовый ключ — особенности, применение, размерный ряд

Назначение и применение

Целью использования этого инструмента является закручивание (откручивание) винтов, саморезов, конфирматов, имеющих шестигранное углубление. Ключ применяется во многих отраслях деятельности — в авторемонте, сборке мебели, в пластиковых окнах, велосипедах и мототехнике, в бытовой технике. Использование такого приспособления, как имбусовый ключ, ограничено лишь областью применения соответствующих винтов, а они сегодня применяются практически во всех отраслях деятельности человека.

Конструктивно инструмент представляет собой шестигранный пруток, изогнутый в виде буквы Г. Рабочим концом является, чаще всего, более короткая часть, хотя в труднодоступных местах болты откручивают или зажимают иногда и длинной стороной шестигранника. Также для работы в труднодоступных местах на длинном плече инструмента изготавливается шарообразный наконечник, что даёт возможность работать с расположенными под углом винтами.

При производстве имбусового ключа применяется инструментальная сталь, хромванадиевые и хроммолибденовые сплавы. Ключи исполняются не только в виде привычного Г-образного инструмента, но и с Т-образной рукояткой, в виде головок или бит для шуруповёртов. Разнообразие велико — общим является использование в головках винтов внутреннего шестигранного углубления.

Имбус: как это по-русски?

Некие словотворцы в России внесли в этот термин два изменения: заменили N на М, а значение поменяли на противоположное. Образно говоря, занялись «словесной содомией», используя «папу» в качестве «мамы».

Поэтому не только из патриотизма, но даже и просто из благоразумия предпочтительно давать новым понятиям названия, основанные на славянских корнесловах. Слова маховик, шестерня, лётчик появились впервые не в России, но получили в нашем языке вполне русские названия.

Не потому, что короче. Часто объясняют русскую тягу к иноязычным заимствованиям тем, что чужие слова короче. Как, например, «имбус». Да, зачастую так, но не всегда. Например, «купец» короче, чем «бизнесмен».

Слово «лихва» ещё при Сталине использовалось даже в официальных документах (я встречал в протоколах допросов НКВД, причём в переводе с французского на русский). Но «лихва» гораздо короче чем «банковский процент» и чем «кредитная ставка». Короткое, понятное слово, а из употребления вышло. Или умышленно выведено?

Языковая борьба как орудие политики. Французские языковеды утверждают в своих трудах, что англоязычные страны ведут против русского языка хорошо организованную, тщательно спланированную и щедро оплаченную языковую борьбу. Подчёркиваю, это вывод не нашего, а французского института. Доказательства ведения языковой борьбы требуют отдельной статьи. Но один логический довод всё же приведу.

Крепёжная терминология. К сожалению, в России нет комиссии по крепёжной терминологии. Поэтому образование новых терминов происходит бессистемно. А без организации ничего толкового не сделать.

Конечно, наилучшим решением было бы создание государственного органа, наподобие Французского института во Франции, который имел бы законодательную силу и занимался в числе прочих дел и словообразованием. В рамках такого «Русского института» подразделение крепёжной терминологии было бы наиболее эффективно, так как словообразование было бы согласовано с другими отраслями.

Как, дорогие коллеги, вы отнеслись бы к прекращению рождаемости русских и к пополнению населения России только иммигрантами? Нравится ли вам растущее число приезжих в наших городах?

А ведь в нашем языке последние 20 лет происходит именно это. Русских слов не родилось нисколько. Язык пополняется исключительно словами-иммигрантами. Более того, слова-гастарбайтеры вытесняют из применения одно за другим ещё живые и работоспособные русские слова.

Мои оппоненты говорят, что до революции Россия развивалась быстрее всех других стран и в культурном, и в научном, и в производственном и в экономическом отношении, и при этом русский язык как раз тогда впитал множество иностранных слов.

Да, это так, но чем это развитие закончилось? Революцией, террором, разрухой, уничтожением или бегством из страны образованной части населения.

Во время «застоя» тоже термины создавались на основе иноязычных корнесловов. А закончилось крахом экономики, горечью унижения и бедностью для всех нас.

Не желая повторения подобных бедствий, призываю дорогих коллег-крепёжников создать нашу комиссию по терминологии и под хорошими названиями, с добрыми словами, решительно и умело вести свои предприятия к успеху и процветанию!

В.В.Рыбин, генеральный директор ООО «Русболт»

ПРИЛОЖЕНИЕ 1 Обязательное 2 1

Размеры ключей для внутреннего шестигранника по И СО 2986

ГОСТ 11737-93 С. 7

ПРИЛОЖЕНИЕ 2 Обязательное

Группа условна эсплуатацни во ГОСТ 9.303

Обозначение по ГОСТ 9.300 (ГОСТ 9.302)

1,

Х9 / Хим.Окс. \ I Эмаль НЦ-251 I V разн.цв.ГУ I \ Лак / / Хим.Фос. \ ( Эмаль НЦ-132 1 \ разн.цв-IV 1 V Лак / Определение номера ключа по диаметру резьбы крепежа Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже. По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110. Таблица 1. Размеры под ключ для метрических болтов и гаек. Диаметр резьбы, М Размер под ключ основной S , мм уменьшенный S , мм увеличенный S , мм М1 3.2 — — М1.2 3.2 — — М1.4 3.2 — — М1.6 3.2 — — М2 4 — — М2.5 5 — — М3 5.5 — — М4 7 — — М5 8 — — М6 10 — — М7 11 — — М8 13 12 — М10 17 (16) 14 — М12 19 (18) 17 21 (22) М14 22 (21) 19 24 М16 24 22 27 М18 27 24 30 М20 30 27 32 (34) М22 32 (34) 30 36 М24 36 32 41 М27 41 36 46 М30 46 41 50 М33 50 — 55 М36 55 50 60 М39 60 55 65 М42 65 60 70 М48 75 — 75 М52 80 — 80 М56 85 — — М60 90 — — М64 95 — — М68 100 — — М72 105 — — М76 110 — — М80 115 — — М85 120 — — М90 130 — — М95 135 — — М100 145 — — М105 150 — — М110 155 — — Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках. Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм. через какое время делают повторное эко →

‘+t+”

Примечания

1. Например такие — ГОСТ 25787-83 (неопр.) (недоступная ссылка) (1 июля 1985). — Ключи гаечные торцовые с внутренним шестигранником односторонние. Основные размеры. Дата обращения 14 июня 2010. Архивировано 2 апреля 2020 года.
2. acument.com (англ.) Архивная копия от 19 ноября 2010 на Wayback Machine
3. Rybczynski. Hex key (англ.) // Wikipedia. — 2000. — P. 79—81.
4. Allan cummings (неопр.) . Дата обращения 26 марта 2020.
5. https://www.allenhex.com/about-us (неопр.) . www.allenhex.com. Дата обращения 26 марта 2020.
6. Hallowell, 1951, pp. 51–52.
7. Bits and Blades (неопр.) (недоступная ссылка). www.bondhus.com. Дата обращения 26 марта 2017. Архивировано 19 марта 2006 года.

( 2 оценки, среднее 4.5 из 5 )

Универсальные

Большенство привыкло к названию разводной ключ, купить который возможно у нас в магазине. На сегодняшнийдень применять это название в качестве общего для ключей этой группы не стоит. Собственно разводные гаечные ключи отличаются возможностью изменения геометрических размеров их рабочего профиля.

Это позволяет использовать один ключ для работы с крепежом, имеющим различные размеры. А иногда и различную форму.

Можно выделить шесть разновидностей универсальных ключей:

1. рожковые (классические) разводные ключи;
2. накидные разводные ключи;
3. шарнирные универсальные ключи;
4. быстродействующие ключи;
5. ключи с коническим профилем;
6. адаптивные торцевые головки.

Адаптивные торцевые головки отнесены к универсальным гаечным ключам в соответствии с их назначением и особенностями применения. Они требуют использования приводов, а в некоторых случаях и переходников из систем из раздела слесарно-монтажный инструмент. Но с полным основанием отнести их к системам этого инструмента нельзя, поскольку основная идея этого инструмента состоит в использовании рабочих насадок разного размера и назначения со стандартными приводами (такими как: динамометрический ключ, трещотка ) и переходниками.

Всем универсальным гаечным ключам присущи одни и те же недостатки, хотя у разных конструкций они проявляются в разной степени. Это:

1. Значительные люфты, которые ухудшают динамику пятен контакта;
2. Относительно большие размеры, которые серьезно затрудняют или вообще делают невозможной работу в труднодоступных местах;
3. Существенно меньшее удобство применения, по сравнению с большинством ключей с фиксированным размером рабочего профиля.
4. Относительно меньшая прочность, которая ограничивает максимальные крутящие моменты;
5. Неизбежный износ механизмов.

Эти недостатки в той или иной мере компенсируются универсальностью этих ключей. И достоинства, и недостатки зависят как от конструкции ключа, так и от условий его применения. Вместе они определяют оптимальную область применения каждого типа универсального ключа. Также надо отметить, что при наличии ключа с фиксированным профилем нужного размера в большенстве случаев лучше применять его, чем универсальный.

Менее популярные разновидности гаечных инструментов

Разводные гаечные инструменты — это рожковые варианты с изменяемым расстоянием между губками. Часто используются в быту, нелюбовь к ним профессионалов объясняется многими моментами и, в частности тем, что механизм подвижной головки со временем изнашивается и люфт относительно гайки становится больше. Это, учитывая то, что даже в целостном состоянии люфт подвижной губки не позволяет сжать гайку полностью, что заставляет прикладывать ещё большее усилие, увеличивая шанс повредить крепящий механизм и болт. Плюс — относительно большой размер головки может стать достаточно серьёзным препятствием при работе в труднодоступном месте. Торцевые гаечные инструменты имеют углубление в виде шестигранника. Оно охватывает болт. Часто форма подобного инструмента Г-образная, а шестигранная выемка есть на обоих сторонах. Торцевой инструмент может иметь и двенадцатигранную выемку. Вообще, обладание двенадцатигранной выемкой вместо шестигранной приводит к тому, что при работе достаточно поворачивать инструмент на 30 градусов. Пресловутые углы болта страдают меньше.

Возможна и форма Т-образного инструмента с одной головкой, допускается комплектация из сменных головок или же крестовидная форма.

Трубчатый гаечный инструмент — это трубка, на концах которой сделан шестигранник. Имеются отверстия для стержня, выполняющего роль рычажка и называемого воротком. Подобными простыми механизмами иногда могут комплектовать машины, автомобили и оборудование.

Гаечный механизм с трещоткой — это своеобразная модификация торцового и накидного варианта с храповой деталью. Главное преимущество такого вида инструмента — не надо перекидывать его при непосредственной работе. Также важен маленький угол поворота при завинчивании болта или гайки. Наличие в механизме трещотки 72 зубьев сокращает угол до 5 градусов. Минус же в том, что трещотка — слабое место и при сильном воздействии ломается, а цена подобного инструмента обладает более высокими параметрами.

Основные виды ключей

Гаечный ключ представляет собой рычаг, на концах которого располагается приспособление, с помощью которого надежно захватывается и проворачивается головка болта или соответствующая гайка. Он изготавливается из высокопрочной стали со специальными присадками. Это позволяет прикладывать к ним значительное усилие, не рискуя сломать инструмент. Производители предлагают модели с двойным или односторонним захватом. Односторонний захват позволяет повысить крутящий момент путем удлинения рукоятки при помощи трубы или другой съемной рукоятки. Предлагается несколько видов гаечных ключей, которые могут применяться в различных ситуациях:

• Рожковый ключ. Это наиболее популярный стандарт инструмента, как правило, двустороннего типа. Он имеет открытый с одной стороны зев, напоминающий рожки, откуда и появилось его название, который отвечает характеристикам согласно ГОСТ 2839-90. Главным параметром такого ключа является расстояние между губками, выраженное в метрической или дюймовой системе измерения. Для быстрого выбора, на рукоятку с каждой стороны наносится номер ключа. В ключах под метрическую резьбу такой номер соответствует расстоянию между губками в миллиметрах, дюймовые ключи маркируются по другому принципу.
• Накидной ключ. Имеет замкнутую рабочую часть с внутренним шестигранником, которая накидывается на головку болта или гайку. Его можно не перекидывать при работе, что ускоряет монтаж или демонтаж крепежа, кроме того, он отличается повышенной прочностью. При этом инструмент не срывается как в рожковом ключе, но такой тип не подходит, если пространство вокруг крепежа требуется периодической перекидки. Предлагаются односторонние и двусторонние варианты, а также ключи со съемными головками, в которые вставляется рычаг.
• Торцевой ключ. Его еще называют трубчатым, который чаще всего применяют автомобилисты при снятии колес или работе со свечами. Представляет собой трубку в виде шестигранника определенного размера. Для закручивания и выкручивания ключ надевается на гайку или болт и проворачивается при помощи рычага, продетого в отверстие трубы. Предлагаются готовые изделия с Г-образной рукояткой.
• Разводной ключ. Обладает универсальными характеристиками, поэтому является самым популярным инструментов у домашних мастеров. Имеет одну рабочую часть с регулируемыми при помощи специального винта губками и форму рожкового ключа. Этот же винт надежно фиксирует губки ключа в заданном положении. Для удобства применения некоторые модели имеют специальную разметку, указывающую, на какую длину разведены губки. Чтобы сделать применение более комфортным предлагают три типа разводных ключей с максимальным размером в 20, 30 и 46 мм.
• Трубный (газовый) ключ. Еще один универсальный инструмент, позволяющий работать с любыми резьбовыми соединениями, трубами, фитингами, шпильками и т.д. Имеет широкий диапазон регулировок и длинный рычаг, позволяющий развивать большой крутящий момент.
• Комбинированный ключ. Двухсторонний инструмент, сочетающий в себе рожковый и накидной ключ. Его особенностью является то, что обе рабочие части имеют одинаковый размер, что облегчает практическое применение инструмента.

Чтобы обеспечить максимальные возможности, производителями предлагается два вида ключей – метрического и дюймового типоразмера. Первый принят в России и других странах с метрической системой  длин и измеряется в миллиметрах. Второй отвечает стандартам, принятым в США, Канаде и Великобритании и используется дюймы и доли дюймов. Если требуется перевод из одной системы в другую, можно воспользоваться соответствующей таблицей или соотношением 1 дюйм=25,4 мм. Но на практике это не требуется, поскольку инструменты разных систем не подходят для работы с различными типами крепежей.

Для работы во взрывоопасных или легковоспламеняющихся средах применяются специальные ключи, которые при падении на бетон или металл не высекают искры, которые могут спровоцировать пожар. Согласно требованиям они маркируются красным, медным или желтым цветом.

При сборке механизмов, требующих высокой точности соединений, например, двигателей внутреннего сгорания, рекомендуется применять динамометрические ключи. Это связанно с тем, что недостаточное усилие при затяжке приведет к протечке масла или срыву узлов, а перетяжка ослабит болты или шпильки, что приведет к их разрушению и поломке механизма. В таких ключах имеется механическое или электронное приспособление, на котором указывается нужный крутящий момент, при достижении которого срабатывает ограничивающий механизм. Момент затяжки для каждого конкретного соединения указывается в технической документации.

Некоторые особенности

Рассмотрим несколько особенностей имбусового ключа, некоторые из которых можно однозначно определить, как преимущества:

• достоинства инструмента — простота, лёгкость, малый вес;
• поверхности соприкосновения болта с ключом изолированы от внешних вредных воздействий;
• количество поверхностей контакта между болтом и инструментом — шесть;
• имбусовый ключ может использоваться с безголовыми винтами;
• винт может вставляться в отверстие при помощи шестигранника;
• крутящий момент лимитирован толщиной инструмента и его длиной;
• может применяться для очень маленьких болтов и головок;
• имбусовый ключ очень дёшев, что даёт возможность включать его в комплект поставки продукции, требующей окончательной сборки пользователем;
• инструмент Г-образный (в англоязычных источниках называют L-образным);
• ключ исключительно ремонтопригоден — грани могут быть поправлены напильником или отрезается повреждённая часть, а остаток используется, как новый.

Маркировка и размерный ряд

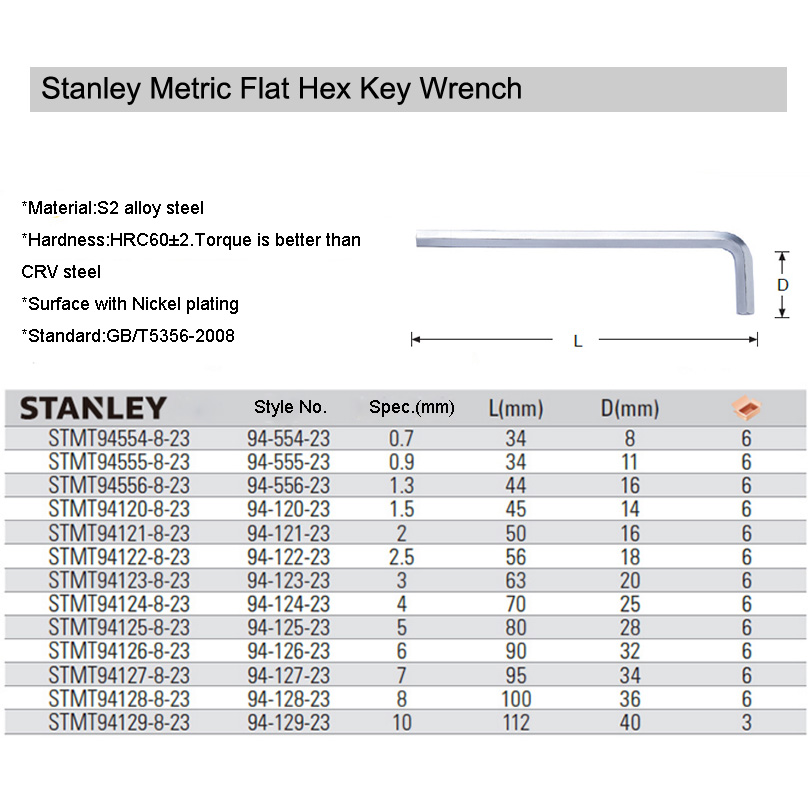

Стандартный имбусовый ключ в виде шестигранника маркируется буквами HEX и нумеруется цифрами в зависимости от расстояния между гранями. Если говорить о метрической классификации, стандартные размеры прописаны в ISO 2936:2001. Они имеют такие размеры:

1. 0,7; 0,9; 1,0; 1,25; 1,3; 1,5.
2. От двух до шести миллиметров с шагом в 0,5 мм.
3. От 7 до 22 мм с шагом в 1 мм.
4. 24, 25, 27, 30, 36, 42 и 46 мм.

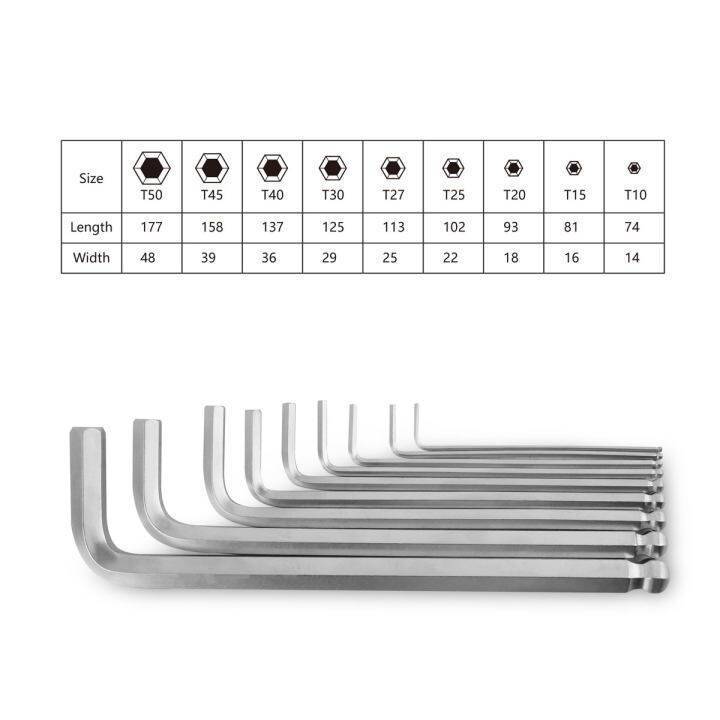

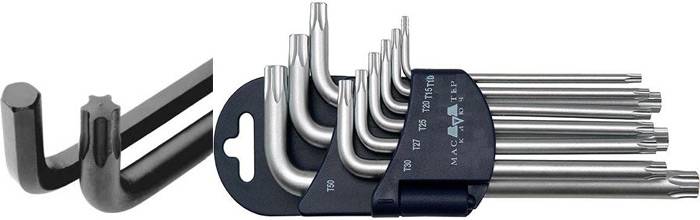

Одной из разновидностей имбусового ключа считается инструмент с маркировкой TORX. Он отличается от обычного тем, что углубление в головках винтов, и, соответственно, выступ инструмента имеет форму шестилучевой звезды.

Идеальное совпадение рабочей части приспособления и отверстия в головке болта обеспечивает равномерное распределение усилия зажатия. Именно поэтому применение имбусовых ключей должно производиться в строгом соответствии с размерами. Использование шестигранника 5,5 мм в отверстии головки на 6 мм может привести не только к разрушению граней головки, но и к травме.

Несмотря на то, что конструкция ключа очень проста, попытки работать с крепежом этого типа без надлежащего инструмента не приводят ни к чему хорошему. А поскольку набор имбусовых ключей, как правило, стоит не так уж дорого — смысла экономить на них не видно. Наборы могут включать от 5–6 до нескольких десятков штук.

Сучкорезы. И лестницы не нужны!

Электрические цепные пилы. Какие лучше?

Как пользоваться шестигранником

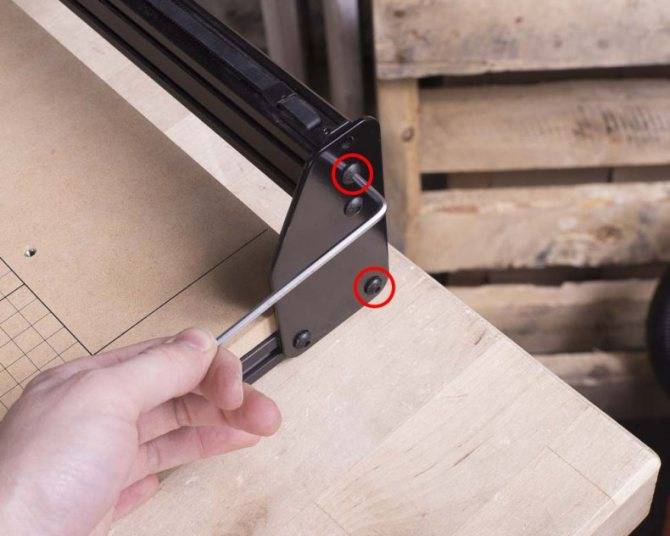

Открутить крепеж шестигранником довольно просто.

Главное соблюдать простейшую технику безопасности и не допускать нанесения ударов по ключу или отвертке, чтобы создать большую силу рычага.

Пошаговые действия включают в себя:

Читать также: Управление шаговым двигателем uln2003

1. Подбор шестигранника, соответствующего виду и размеру крепежного элемента.

2. Введение во внутреннее отверстие детали одной стороны шестигранника так, чтобы он занимал всю глубину.

Г-образный вид лучше вводить короткой стороной, но при необходимости допускается использование длинной.

3. Прикладывание нагрузки на инструмент с постепенным ее усилением, пока не будет достигнут крутящий момент.

Аналогично следует действовать и при закручиваниях элементов.

Инструкция подходит как для работы с наружным болтом, так и для деталей с внутренним шлицом.

Как выбрать

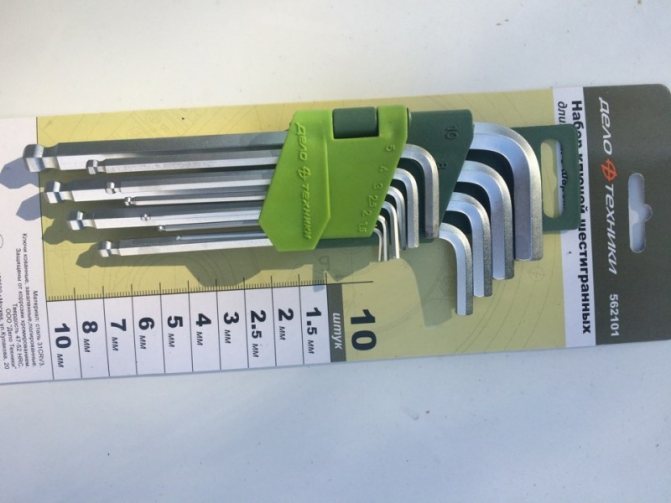

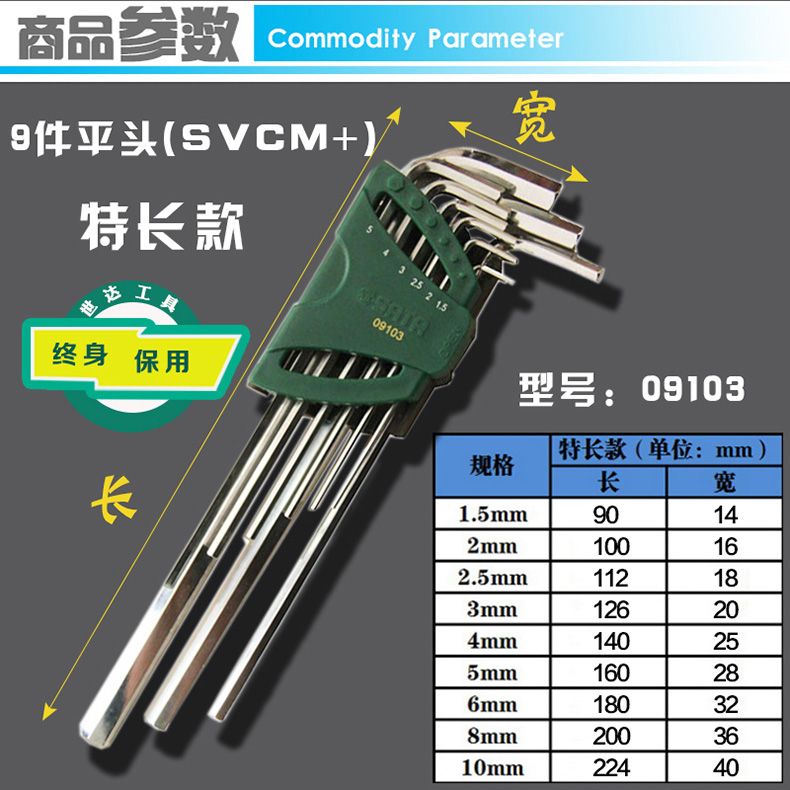

Разумным решением будет покупка набора ключей шестигранников. Скорее всего, каждому из них найдется применение. Ключи в наборе различаются расстоянием между противопоставленными гранями в миллиметрах или долях дюйма.

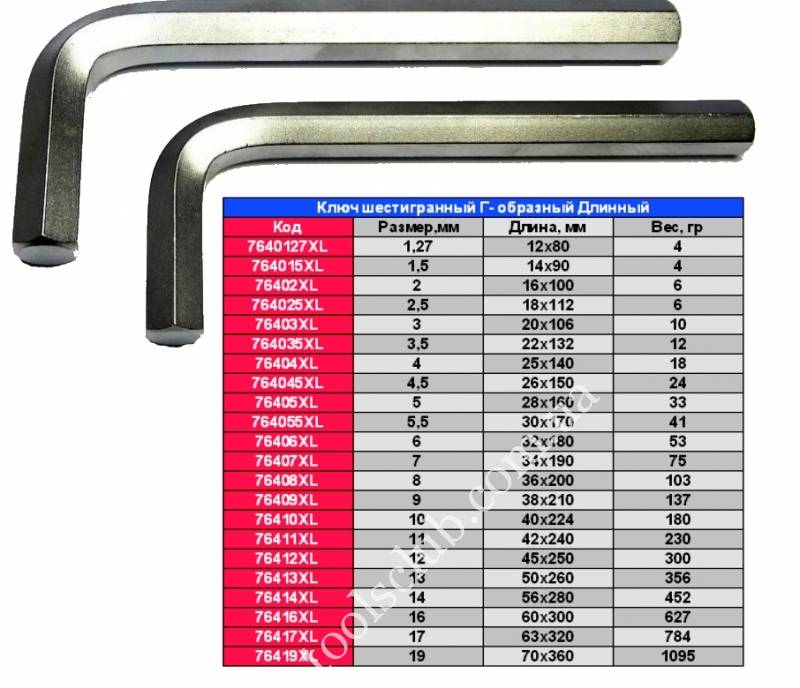

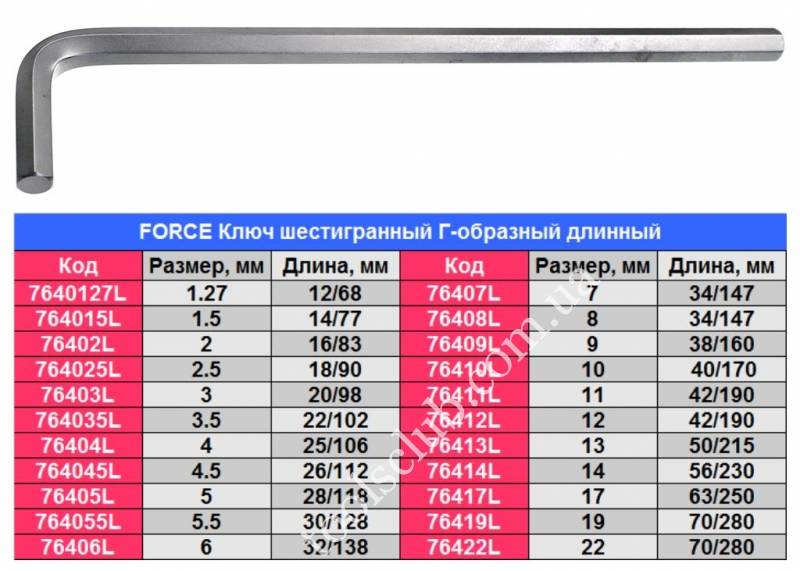

Стандартными размерами шестигранника в миллиметрах можно считать такие:

• 0,7; 0,9; 1,0; 1,25; 1,3 и 1,5;
• от 2 до 6 (прирост в 0,5 мм);
• от 7 до 22 (прирост в 1 мм);
• 24, 25, 27, 30, 32, 36, 42 и 46 мм.

В зависимости от того, как много функций планируется выполнять с помощью такого инструмента, приобретается набор с большим или меньшим количеством ключей; выбирается производитель и соответственно – цена. Если набор покупается для домашнего применения только для решения самых распространенных бытовых задач, то нет смысла покупать большой набор.

Для проведения более специализированных работ или при покупке набора на производство, стоит остановить выбор на профессиональных наборах или даже на нескольких сразу. Немаловажным фактором является сплав, из которого выполнен ключ.

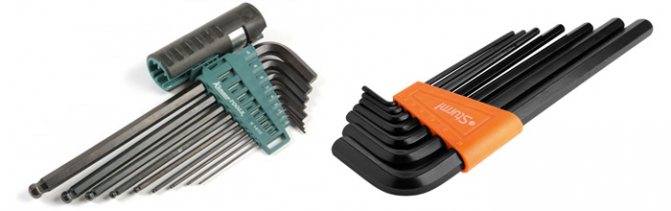

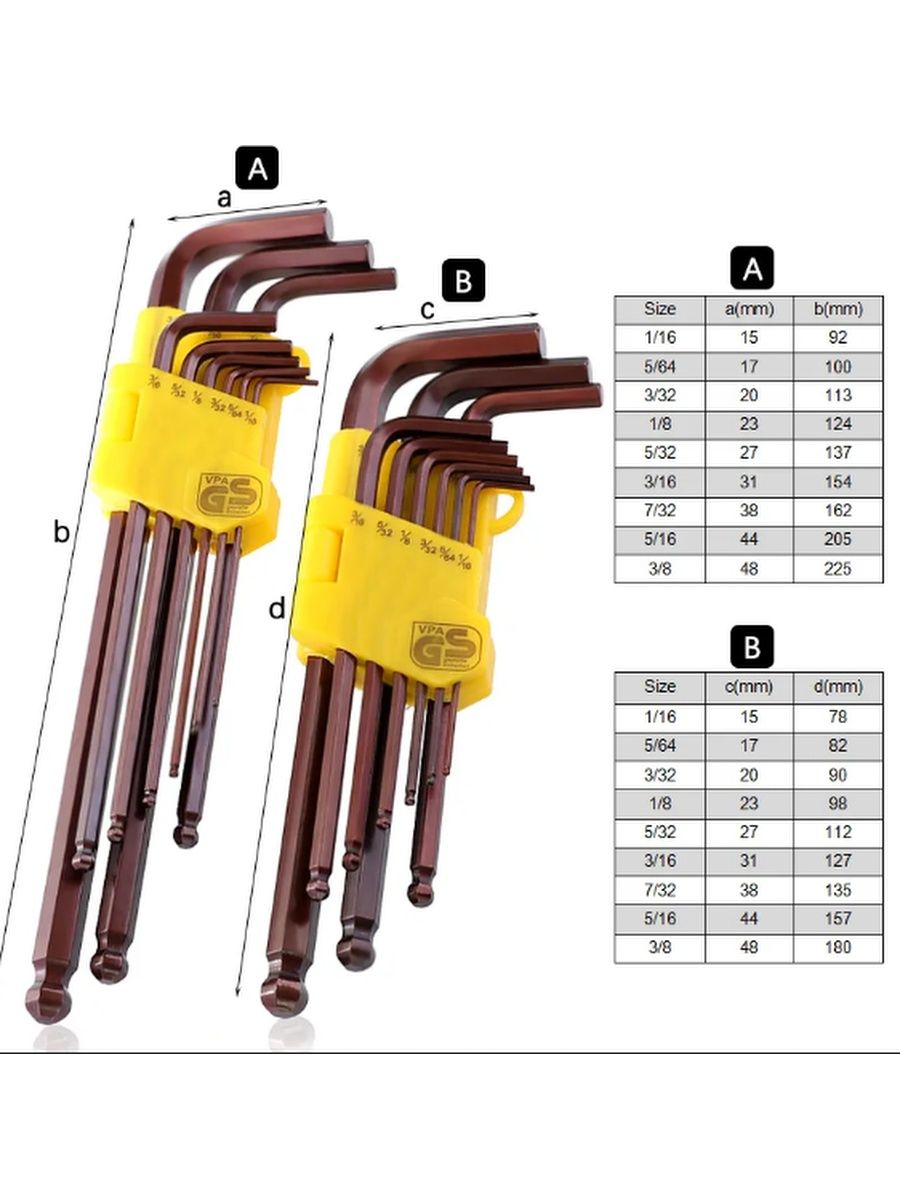

Набор головок шестигранников бывает 2-ух вариантов исполнения:

• со стандартными шестигранными окончаниями;
• имеющий шар на конце ключа (удобно работать под углом до 30 градусов).

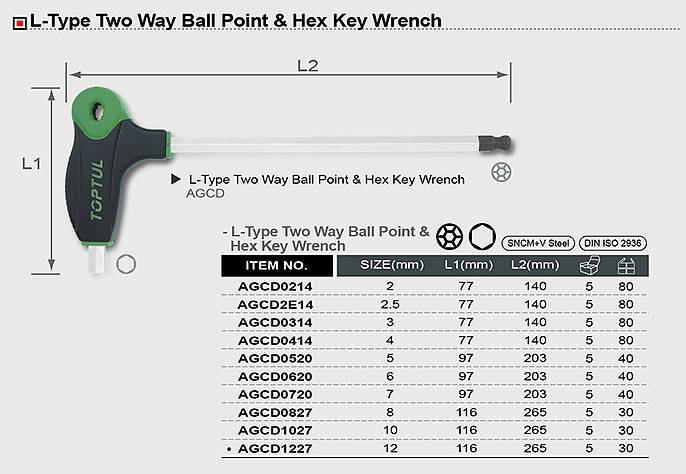

В зависимости то того, как планируется использовать шестигранник, стоит обратить внимание на возможность ручного использования или в связке с электроинструментом. Кроме стандартного Г-образного инструмента, ключи бывают ещё шестигранниками с Т-образной ручкой, а также в виде насадок для использования с шуруповёртом

Набор шестигранников всех размеров

Проектировщики машин и механизмов применяют шестигранные шлицы, если к крепежному элементу необходимо будет прикладывать повышенное усилие. Чтобы быстрее достичь запланированного эффекта, монтажники обычно держат наготове сразу множество ключей такого типа.

Чаще всего подобный инструментальный набор содержит ключи всех основных габаритов. Покупка множества разных инструментов, в том числе Т-образного шестигранника, позволит при необходимости применить именно такие ключ и отвертку, которые точно соответствуют конфигурации крепежного элемента.

Практичный универсальный вариант

В то же время на рынке можно подыскать универсальный шестигранник, позволяющий вести монтаж крепежа множества разных габаритов. Нередко такой ключ применяют при решении слесарных задач, однако в силу универсальности он применим практически в любой отрасли.

• Ремонта;
• Сборки;
• Упаковки;
• Тюнинга.

Как сделать шестигранный ключ

Всем доброго времени суток!

Ровно 4 года назад я написал пост в блоге На заметку. Ключи TORX и моменты затяжки.

и этот пост людей заинтересовал. Было сделано много репостов и рекомендаций этого поста, спасибо всем! Мне очень приятно, что кому то пригодилась информация, а кому то просто было интересно прочитать и поставить «Нравится! » этому посту. Меня просили написать о других видах «необычных» ключей, но все как то руки не доходили. Сегодня решил исправиться и продолжить тему.

Сегодня решил написать пост о не очень известном Инбусовом ключе, ключе Аллена, но практически всем известном «шестиграннике», а это одно и тоже.

1.Описание:

Шестигранный шлиц — вид шлица резьбовых крепёжных изделий в форме правильного шестиугольника.

Головка крепёжного изделия обычно имеет цилиндрическую форму с шестигранным углублением.

Номинальным размером шлица и ключа является расстояние между противоположными параллельными гранями шестигранника, которое выражается в миллиметрах (при этом, для ключа методику измерения и допуски см. ГОСТ 8560-78) или долях дюйма.

История названия:Инбусовый ключ — INBUS (читается — инбус) — зарегистрированная торговая марка Acument Global Technologies, обозначающая форму шестигранного ключа и соответствующего углубления в крепёжной детали. Название инбус является аббревиатурой от нем.In nensechskantschraubeB aueru ndS chaurte — винт с внутренним шестигранником Bauer & Schaurte. Как правило изготавливается в виде Г-образно загнутого шестигранного стержня, и часто называется шестигранным ключом. Шестигранный шлиц следует отличать от других похожих типов, например, в виде шестилучевой звезды(англ. TORX) .

Также различаются шестигранные ключи и торцовые ключи с внутренним шестигранником (в виде шестигранной трубки). Последние предназначены для работы с гайками, и обычными винтами и болтами с шестигранной головкой.

Считается, что в 1860—1890 годах было зарегистрировано несколько патентов на разные типы шлицев, среди которых также фигурировал и шестигранный ключ, при этом указано, что ключи не производились в связи с ограничениями существовавших технологий. В 1936 году из Нойса в Германии (сегодня принадлежит концерну Textron) был применён новый тип винтов с шестигранным углублением, что позволило по сравнению с крестообразным углублением увеличить крутящий момент примерно в 10 раз. Ключ Аллена

— В 1908 году Петер Робертсон первым запатентовал способ изготовления квадратных ключей, а уже в 1910 Уильям Аллен запатентовал изготовление шестигранных ключей, которые производились его компанией Allen Manufacturing Company of Hartford.Помимо этого, сэр Говард Галоуэлл излагает другую версию событий, в соответствии с которой основанная им компания Standard Pressed Steel Company (SPS) в 1911 году независимо разработала способ изготовления ключей и начала их производство, столкнувшись со сложностями изготовления крепежа с квадратным шлицем Робертсона.

Маркировка и размеры

Ключи и отвертки измеряются по расстоянию между параллельными гранями. Современная маркировка метрических ключей содержит только размер ключа в миллиметрах. Иногда на ключи наносится маркировка с буквой «М»

, напримерМ4 илиМ6 .
