Технология настройки
Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.
Мнение эксперта Торсунов Павел Максимович
Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.
Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.
Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.
Пошаговая инструкция
Основные этапы настройки карбюратора:
- регулировка на низких оборотах;
- настройка правильной подачи топлива на максимальных оборотах;
- точная настройка на холостом ходу;
- проверка работы инструмента во всех режимах.
Для регулировки используются 3 винта:
Процесс настройки
Регулировка состоит из следующих действий:
- Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
- Запустите двигатель и немного прогрейте его.
- Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
- После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных производителем.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
- Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
- Если инструмент работает нормально, проверьте его под нагрузкой.
- При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.
Некоторые нюансы
В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:
- Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
- Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
- Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.
Достоинства и недостатки модели
Отзывы о достоинствах бензопилы Хускварна 135:
- простая замена цепи;
- достаточная мощность для распила бревен среднего диаметра;
- очень простая система запуска, хорошо запускается даже в холодное время года;
- действительно эффективная система погашения вибрации;
- небольшой вес;
- удобная, нескользкая рукоятка;
- экономичный расход бензина;
- удобно натягивать цепь;
- легкая замена свечи и воздушного фильтра.
По мнению владельцев, к недостаткам Хускварна 135 можно отнести следующее:
- дорогостоящие запчасти;
- быстро теряет эффективность работы на маслах и топливе низкого качества;
- относительно быстрое стачивание цепи.
Устройство и принцип работы карбюратора Хускварна
Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.
Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.
Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна.
В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.
Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.
За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:
- винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
- (H) – отвечает за тягу на высоких оборотах и их количество;
- (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.
Почему бензопилу Husqvarna относят к лучшим моделям
Идеальных инструментов не создано, и каждый производитель стремится к совершенству. На рынке бензопил соперничают в одном классе Хускварна, Штиль, Партнёр и Макита. Это высококлассное оборудование. Выбор велик, следует знать особенности бренда, чтобы не ошибиться.
Для всего ряда бензопил Хускварна характерны усовершенствования, облегчающие труд и делающие его комфортным. Вначале эти новинки устанавливают на профессиональное оборудование, потом вносят в компоновку любительских моделей. К таким опциям относят:
- двигатель X-Torq, позволяющий снижать выбросы в атмосферу и экономить топливо, увеличивающий крутящий момент;
- автоматическая настройка карбюратора на рабочие нагрузки системой Auto Tune;
- центробежная очистка перед забором воздуха Air Injection обеспечивает более редкую замену фильтра;
- система гашения вибрации на рукоятку представлена демпферами, поглотителями Low Vib;
- использование праймера – системы лёгкого запуска;
- натяжное устройство цепи расположено сбоку;
- использование единого ключа для часто проводимых операций;
- ведомая звёздочка пилы помимо автоматической подачи смазки имеет отверстие для дополнительного шприцевания.
Представлен не полный перечень усовершенствований, в отдельных моделях бензопил Хускварна существуют добавочные изменения.
Для того чтобы исключить подделку известного бренда, опубликован список стран, в которых производят названные модели. Если на маркировке стоит другая страна, то это копия. Производства размещены:
- в США – 132Е, 142Е;
- российские марки, г. Химки – 254ХР, 257, 262ХР, 262ХРН;
- в Бразилии – 55, 61, 288ХР, 268, 272ХР:
- остальные марки производят на главном предприятии в Швеции.
Поэтому пила китайского производства уже не относится к брендовой продукции, стоит недорого, ремонт имеет специфический.
Достоинством бензопил является наличие достаточного количества сервисных центров, где можно приобрести запчасти для бензопилы Husqvarna. На первый взгляд сложный аппарат ремонтируется в домашних условиях
Важно разобраться в механизме и взаимодействии всех узлов. После гарантийного срока часть операций можно проводить самостоятельно. Необходимо адекватно оценивать свои навыки и ремонт карбюратора или поршневой системы лучше доверить специалистам
Необходимо адекватно оценивать свои навыки и ремонт карбюратора или поршневой системы лучше доверить специалистам
Запчасти на бензопилу Хускварна можно выписать через интернет магазин с доставкой курьером или почтой. На каждую марку ЗИП комплектуется отдельно
Необходимо адекватно оценивать свои навыки и ремонт карбюратора или поршневой системы лучше доверить специалистам. Запчасти на бензопилу Хускварна можно выписать через интернет магазин с доставкой курьером или почтой. На каждую марку ЗИП комплектуется отдельно.
Обзор цепной бензиновой пилы Husqvarna 135
Цепная бензопила Хускварна 135 является инструментом бытового назначения, незаменимого в частном хозяйстве. При создании цепной пилы, производитель техники учел пожелания своего потребителя, пользующегося ранее выпущенными моделями, собрав в одной бензопиле все лучшее из предыдущих модификаций. Назначение бытовой бензопилы Husqvarna 135 — распиловка бревен, досок. обрезка деревьев и т. д.
Цепная пила Хускварна 135 отличается небольшим весом (4,4 кг. без оснастки) и компактными размерами. Двухтактная карбюраторная силовая установка мощностью 2,04 л. с. оснащена системой X-Torq, которая снижает расход топлива на 20 % и уменьшает количество выбрасываемых бензопилой вредных выхлопов (количество токсинов снижается до 70%). Двухступенчатая очистка воздуха позволяет увеличить ресурс работы съемных фильтров. Для облегчения запуска бензоинструмента в любую погоду была установлена система легкого старта Smart Start. Запускается бензопила при помощи инерционного стартера, управление дросселем полуавтоматическое. Агрегат оборудован универсальным улучшенным карбюратором марки Zama EL 41, зажигание электронного типа. Для гашения возникающей при эксплуатации вибрации используется демпферная система. Смазка цепи осуществляется автоматически.
Чтобы защитить владельца техники во время работы от случайного отскока, обрыва цепи, производителем предусмотрены цепеуловитель и цепной тормоз. Натяжитель цепи размещен в боковой части агрегата.
Технические характеристики
Тип: | бензопила |
Конструкция: | ручная |
Мощность, Вт: | 1500 Вт |
Количество скоростей: | 1 |
Шаг цепи: | 3/8 дюйма |
Длина шины, см: | 40 см |
Объем двигателя, куб. см: | 40.9 куб. см |
Емкость топливного бака: | 0.37 л |
Емкость масляного бака: | 0.25 л |
Функции и возможности: | антивибрация, тормоз цепи |
Уровень шума: | 114 дБ |
Вес: | 4.4 кг (без шины и цепи) |
Тормоз цепи: | есть |
Ширина паза шины: | 1.3 мм |
Антивибрация: | есть |
Стоимость данного агрегата на отечественном рынке варьируется в пределах 13 тысяч рублей.
Особенности
- бытовой инструмент;
- малый вес;
- двухступенчатая очистка воздуха;
- улучшенный карбюратор Zama EL 41;
- использование мотора с системой X-Torq;
- облегченный запуск бензопилы;
- демпферная антивибрационная система;
- полуавтоматическое управление дросселем;
- автоматическая подача цепной смазки;
- высокая мощность (2 л. с.);
- ремонтопригодность;
- защита рук;
- экологичность;
- цепной тормоз;
- надежность;
- выносливость;
- легко достать запчасти.
Обслуживание бензопилы Husqvarna 353
Осветим основные моменты:
- очистка инструмента после работы;
- своевременная заправка;
- обслуживание фильтра и свечи;
- очистка и регулировка карбюратора;
- контроль состояния направляющей;
- контроль остроты цепи, наточка;
- очистка от тырсы масло проводящих каналов.
Неисправности
Рассмотрим причины по которым бензопила Husqvarna 353 не хочет заводиться, или начинает глохнуть при малейшей нагрузке:
- воздушный фильтр забился опилками и стружкой;
- плохое качество топливной смеси;
- закончилось горючее в баке;
- вышла из строя поршневая группа;
- сбился с настроек карбюратор;
- система зажигания не работает;
- свеча не дает искры.
Фирменные технологии
Помимо амортизационной системы, которой шведы дали имя собственное LowWib, а также комбинированное управление воздушной заслонкой и выключателем зажигания, в арсенале линейки Mark II два фирменных технологических решения внедряемых Хускварной на большинстве пил:
Система Air Injection. Запатентованная особенность бензопил шведской компании. Говоря простым языком, крыльчатка маховика и форма корпуса выполнены таким образом, что крупные загрязняющие частицы за счёт центробежных сил отбрасываются на стенки внутренней поверхности. То что осталось, идёт на фильтр и задерживается на нём. Так как именно крупные щепки и опилки имеют свойство застревать в фетре, пробивать и рвать его, то слова о длительности жизни фильтрующего элемента не кажутся простой болтовнёй маркетологов. В интернете можно найти видео дотошных пользователей, которые нарочно засыпали работающие пилы горстями опилок при сравнении. Вскрытие показывало, что хускварновские фильтры оказывались менее засорёнными.
Двигатель X-Torq. Заботясь об окружающей природе и здоровье человека, Husqarna делает двигатели к своим бензопилам по особым стандартам. Оболочка цилиндра имеет специальную форму впускного окна (кстати, карбюратор, работающий в паре, также должен подходить к этому мотору). Благодаря продуманной конфигурации продувка цилиндра после рабочего хода поршня осуществляется за счёт атмосферного воздуха, а не топливо-воздушной смеси. Фактически разбив впускную фазу на две части, шведы добились двух особенностей — сократили количество дыма, то есть недогоревшей смеси, выбрасываемой через глушитель «на улицу» и немного уменьшили расход топлива.
Видя, какой шлейф иногда выбрасывают дешёвые агрегаты, не оборудованные даже искрогасителем, становится понятно, что сокращение дымности выброса в 2,5 раза идёт оператору только на пользу. Правда, не обошлось и без дёгтя: стоимость ремонта и запчастей на X-Torq явно дороже.
Назначение бензопилы Echo CS 353 ES и технические характеристики
Эхо 353 позиционируется как инструмент для фермеров и предназначен для пиления древесины. Использование для распила недревесных материалов запрещается.
Основные технические характеристики:
Двигатель
- Тип: двухтактный с воздушным охлаждением
- Рабочий объём: 34 см3
- Мощность 1,59 кВт
- Рекомендуемая частота холостого хода: 3000 об/мин
- Максимальная частота работы двигателя с режущей гарнитурой: 13500 об/мин
Система зажигания
- Тип: Конденсаторное зажигание
- Применяемый тип свечей зажигания: NGK BPMR8Y
- Межэлектродное расстояние: 0,6–0,7 мм
Топливная система
- Ёмкость топливного резервуара: 0,25л
- Объемное бензино–масляное соотношение: 50 к 1
- Рекомендуемый бензин: с октановым числом не ниже 89. Нельзя использовать бензин с метиловым спиртом и содержанием этилового спирта более 10%.
Система смазки цепи
- Ёмкость резервуара: 0,26 л
- Тип масла: класса Премиум для пильных цепей; в течение непродолжительного времени допускается использование моторного масла типа SAE 10 зимой и SAE 30 летом.
Режущая гарнитура
- Длина шины: 300 или 250 мм
- Шаг цепи: 0,375 дюйма
Эргономические характеристики
- Уровень создаваемого шума: 115 дБ
- Масса ”сухой” бензопилы без шины и цепи: 4,0 кг
На этом этапе отметим 3 особенности. Во-первых, нестандартная цепь; у большинства производителей шаг цепи составляет 0,325 дюйма. Во-вторых, не совсем обычное для бензопил значение калильного числа свечи. Подавляющее число моделей используют свечи с калильным числом 6 или 7 (в линейке компании NGK), а у Echo cs 353 более “холодная” свеча со значением 8. В-третьих, согласно заявленным данным это очень неприхотливый к эксплуатационным жидкостям инструмент.
Подготовительные этапы, запуск бензопилы
Правильно приготовленная топливная смесь — залог исправной работы бензопилы. Для качественной смеси берется:
- неэтилированный бензин с октановым числом от 90 до 93, не более и не менее);
- моторное масло для двухтактных ДВС марки Husqvarna.
Рекомендуемое соотношение технических жидкостей 50/1. Когда смесь приготовлена, можно приступать к другим действиям:
- Пила собирается.
- Монтируется пильная гарнитура, натягивается цепь.
- В баки заливаются смесь бензина и масла, масло для цепи (от “Хускварна”).
- Бензопила заводится.
- Проверяется работоспособность бензопилы: тормоза на срабатывание, холостого хода и разбрызгивания смазки.
Обкатка двигателя
Обкатка проводится на протяжении 10 часов. Пилу запрещено напрягать в этот период. В процессе обкатки производится проверка работоспособности бензопилы, регулировка карбюратора (если надо), настройка подачи смазки.
Хускварна 435 в работе
Доступные регулировки
Среди регулирующих операций доступны натяжение цепи и регулировка карбюратора.
Алгоритм окончания регулировки цепи классический: цепь по шине перемещается свободно и при этом не провисает. Стоит отметить, что регулировочный винт находится со стороны кожуха сцепления, а не со стороны шины, как у некоторых моделей бензиновых пил. На наш взгляд, такое расположение – самое удобное.
Регулировка карбюратора позволяет настроить состав смеси на высоких и низких оборотах и частоту холостого хода
Обратите внимание – возможность регулирования качества смеси на разных оборотах – серьезный приятный сюрприз! Что касается холостого хода, то всё как обычно – это минимальные обороты, при которых цепь стоит на месте и не передвигается по шине. Алгоритм же настройки качества смеси основан на достижении плавности перехода бензопилы с низких на высокие частоты и наоборот
Основные неисправности и ремонт, а также что делать если плохо заводится?
К основным неисправностям, которые может иметь бензопила Husqvarna 135, можно отнести следующее:
- отсутствие искры при запуске пилы, либо перебои в искрообразовании при работе;
- проблемы с подачей топлива в цилиндр двигателя;
- отсутствие либо снижение подачи масла на цепной механизм;
- неисправности стартера бензопилы;
- плохо заводится;
- глохнет при нажатии на газ
Если принимать во внимание отзывы владельцев Хускварна 135, у этой модели зачастую срезает шпонку, которая устанавливается между коленчатым валом и маховиком, что приводит к смещению маховика и нарушениям в системе искрообразования. Решить проблему можно заменив шпонку. Признакам такой неисправности, является то, что при видимой исправности пилы, т
е. будет наблюдаться искра и подача топлива в цилиндр, бензопила не будет заводиться либо будет, но при этом двигатель будет работать в обратную сторону
Признакам такой неисправности, является то, что при видимой исправности пилы, т. е. будет наблюдаться искра и подача топлива в цилиндр, бензопила не будет заводиться либо будет, но при этом двигатель будет работать в обратную сторону.
Все остальные проблемы, можно решить проведя диагностику своими руками или обратившись в сервисный центр.
Преимущества и недостатки
По общему мнению, бензопила Хускварна по всем параметрам отвечает требованиям и запросам эксплуатационников и специалистов сервисно-ремонтных служб.
В проверенных временем достоинствах инструмента:
- большой запас мощности и крутящего момента силового агрегата;
- высокий уровень ремонтопригодности и самостоятельного обслуживания;
- эффективная работа виброгасителя и точный баланс, обеспечивающие комфортный уровень труда оператора и стабильную работоспособность на протяжении всей смены;
- оригинальная, эргономическая конфигурация рукояток, способствующая надежному захвату инструмент в труднодоступных местах.
Пользователями отмечается отличное качество заводской сборки и комплектации, удобный доступ к регулировочным и настроечным точкам, горловинам топливного и масляного резервуаров, механизму натяжения цепи. Конструкция этой модели предоставляет возможность оперативного устранения отказов и простых неисправностей непосредственно на рабочем участке.
Судя по анализу пользовательских отзывов, существенных технических и эксплуатационных недостатков в конструкции пилы не выявлено.
Хускварна 340
Бензопила Хускварна 340 легка в управлении и безопасна в работе, она надежна и экономична. Это универсальный инструмент многоцелевого использования, который можно применять для спиливания веток и кустов, заготовки дров. Он легко заводится, карбюратор автоматический.
С помощью устройства можно распилить некоторые пластмассы. Пила подходит для работы в строительстве, ведь она справится с газосиликатными блоками и деревянными конструкциями. Если установить дополнительные насадки, пила превратится в рубанок. Она может быть использована в качестве ледоруба и водооткачивающей помпы, из нее легко сделать шлифовальную машину.
Карбюратор: регулировка бензопилы Хускварна 365
Модель бензопилы оборудуется карбюратором известной фирмы Zama, используется модификация C3M-E2LC. Такой карбюратор позволяет устанавливать систему обогрева и способен работать при низких температурах.
Регулировка карбюратора Хускварна 365 вполне простая и универсальная для шведских бензопил, на карбюраторе имеется три болта регулировки. Первый настраивает высокие обороты, второй — низкие, третий жиклер регулирует холостой ход. Настройка проводиться как самостоятельно, так и привлечением мастера.

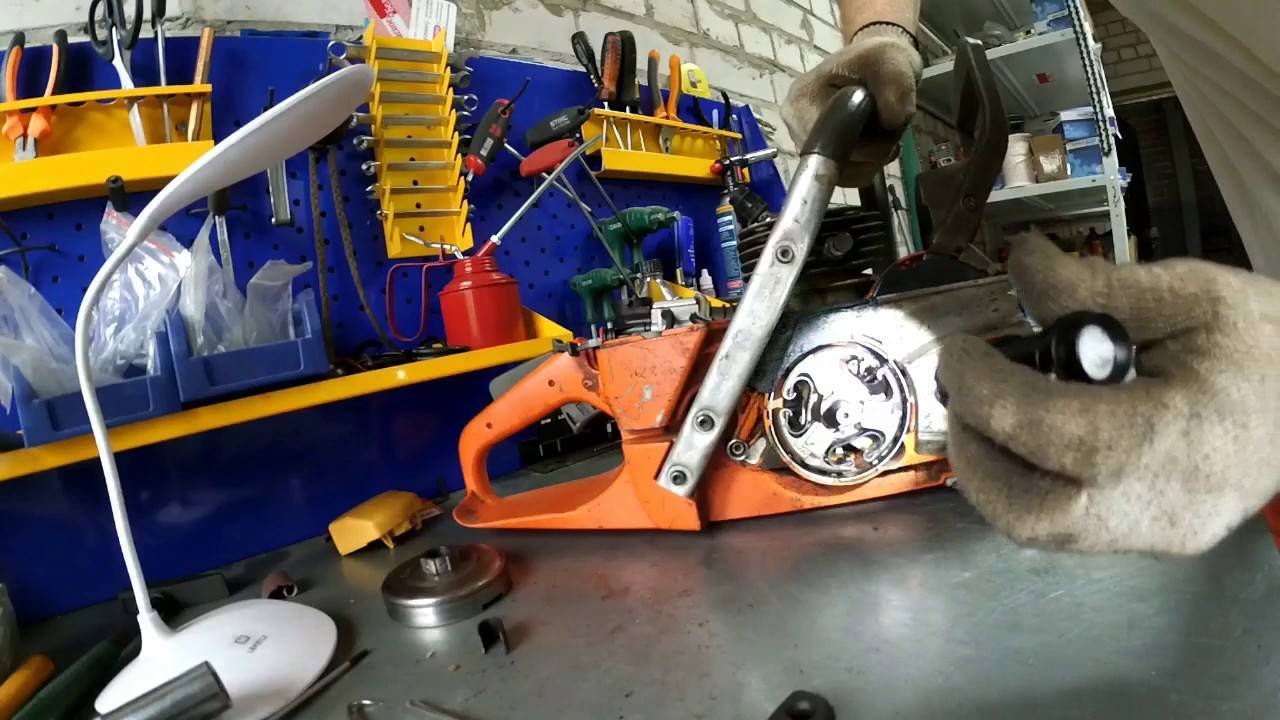

Ремонт бензопилы
Хоть и продукция бренда Husqvarna отличается надежностью и лучшим качеством материалов, поломки случаются у всех и по разным причинам. Если ваша техника не заводиться, ищите причину в следующем:
Неисправная система зажигания;
Неправильная регулировка карбюратора;
Использование некачественного масла и бензина.
В последнем случае придется тщательно осмотреть свечу зажигания, на ней могут остаться следы моторного масла. После снятия свечи, тщательно удалите засохшее масло и при желании высушите свечу. Также разберите карбюратор, удалив из его внутренних деталей масло. Аналогично свечам высушите карбюратор и установите на место.
Подделка бензопилы Husqvarna 365
В последние годы на торговых лавках можно встретить подозрительно дешевую бензопилу Husqvarna 365, на что ведутся покупатели. Дешевая китайская подделка имеет аналогичные надписи и дизайн, но отличается плохим качеством запчастей и силового агрегата. Очень просто отличить подделку от оригинала по наклейкам и внешнему виду. У китайской подделки следующие недочеты:
Отсутствует защелка на креплении крышки топливного фильтра;
На бензопиле отсутствует шильдик из металла, на котором нанесен номер и название модели;
У китайской подделки другой топливный фильтр.
