Хомут червячный для соединения трубопроводов и шлангов + видео

Устройство хомута и принцип работы

Кратко. Он состоит из двух основных частей:

  • Замок с червячным винтом внутри.
  • Лента с насечками.

Вращать винт в замке происходит перемещение ленты в сторону сжатия или же разжатия.

Резьба червячного металлического хомута может быть м5-м6, в зависимости от размера.

Какие размеры существуют

Ниже представлена таблица стандартных размеров хомутов и предельно допустимая нагрузка при сжатии.

РазмерМинимальный диаметр (мм)Максимальный диаметр (мм)Длина червячной ленты (мм)Ширина ленты (мм)Предельная нагрузка (kH)
8-128122391.3
10-1610162391.3
12-1812182391.3
12-2212222391.3
16-2716272391.3
20-3220322691.3
25-4025402691.3
26-4426442691.6
32-5032502691.6
40-5640562691.6
40-6040602691.6
50-6250622692.3
50-7050702692.3
60-8060802692.6
68-8568852692.6
70-9070902692.6
77-9577952692.6
87-1128711226122.6
120-12912012926122.6
129-13512913526122.6
149-16114916126122.6

* Существуют хомуты и больших размеров, но это уже спец инструмент, который применяется в быту крайне редко.

Здесь важно подобрать подходящий вариант хомута под ваши задачи исходя их минимального и максимального значения диаметров. В противном случаи есть вероятность не дожать или будет сложность в монтаже самого приспособления. Важным показателем так же являться нагрузка, но это больше для профессионального использования

Важным показателем так же являться нагрузка, но это больше для профессионального использования.

Какие хомуты существуют

Если говорить именно о червячных хомутах, можно выделить всего два основных вида, отличатся они будут только способом затяжки ленты.

Первый вариант с винтом под отвертку (крестовидную или плоскую). Так же винт может вращаться с помощью ключа.

Второй вариант. Винт с барашком, этот вид удобен тем что для зажима нет необходимости использовать дополнительный инструмент.

Немного о маркировке

На этом инструменте вы можете встретить различные надписи, кроме размером. Они показывают с какого материала он сделан и определяют сферу его использования.

  • W1 оцинкованная сталь.
  • W2 лента нержавеющая сталь – болт оцинкованная сталь.
  • W4 нержавеющая сталь.

Энергию ветра люди научились использовать давно, тысячи лет уже известны ветряные мельницы и парусные системы. Она бесконечна и экологична, поэтому .

Владельцев дачных, садовых, приусадебных участков всегда заботит вопрос, как сохранить результаты своего труда до будущего урожая. Традиционно хранилище для домашних .

Такая несложная конструкция как полка может придать практичности и даже уюта любым стенам. В строительных магазинах их выбор впечатляет, но .

Данная таблица поможет выбрать наиболее эффективный и дешевый вид топлива. Здесь собраны все наиболее часто применяемые материалы для отопления частных .

Источник

Самостоятельное изготовление

В случае невозможности приобретения заводского хомута сделать крепёж своими руками не составит труда. Выполнить обжимной элемент можно из оцинкованной жестяной пластины толщиной 1 мм. Для этого нужно вырезать полоску, ширина которой может составлять 4-8 см. Для определения длины следует измерить диаметр трубы и умножить на 3,14. Полученное числовое значение и будет длиной полосы. К этому значению нужно прибавить ещё 3-4 см, необходимых для формирования ушек крепления, после чего вырезать заготовку.

На боковых сторонах полосы следует просверлить два отверстия на расстоянии 5-7 мм от края. В случае, если планируется изготовление широкого хомута, количество отверстий должно быть увеличено. Так, для изделий до 6 см шириной вполне достаточно двух крепежей, тогда как для модели шириной 8 см потребуется уже 3 болта. После проверки на совпадение проделанных отверстий в хомут следует вставить прокладку и закрутить болт.

Простое устройство, низкая стоимость и лёгкий монтаж значительно расширяют сферу применения хомутов, выгодно отличают их от других крепёжных приспособлений и позволяют выполнить их установку самостоятельно.

О нержавеющем хомуте для крепления трубы смотрите в следующем видео.

Хомут червячный Norma Torro — особенности

Продукция от немецкого производителя отличается высоким качеством. Она предназначается для обеспечения качественного, надежного монтажа шлангов, труб. Изделия имеют реальное, полное соответствие наиболее высоким стандартам DIN 3017.

Хомут червячный Norma Torro может оснащаться лентой шириной от 9 до 12 мм. Хомуты имеют одинаковые размеры зажима (от 16 до 27 мм). Однако ширина ленты является различной. Марка стали, ширина ленты зависит зависит от типоразмера изделия. Условия, в которых будут использоваться хомуты — еще один немаловажный фактор. В любом случае, все хомуты червячные Norma Torro обладают следующими положительными особенностями:

  1. высокой прочностью на растяжение;
  2. устойчивостью к образованию ржавчины;
  3. высоким крутящим моментом (на разрыв).

Одинаковое давление зажима (вдоль окружности) обеспечивает абсолютную герметичность соединения. Боковые кромки ленты закруглены и тщательно обработаны. Алюцинковое покрытие имеет повышенную коррозионную стойкостью. Данный показатель в несколько раз превосходит коррозионную устойчивость классической оцинковки. Благодаря тщательной продуманности хомут червячный обладает превосходными эксплуатационными характеристиками.

Металлические стальные хомуты для крепления труб

Крепёжные хомуты изготавливаются из различных видов металла и различаются по геометрическим размерам, конструкции и типу фиксации.

Основные технические параметры и материал изготовления

При изготовлении металлических хомутов используется нержавеющая или углеродистая сталь с нанесением защитного слоя от коррозии (цинк или иной материал). Основными техническими характеристиками подобных изделий являются:

  • типоразмер, определяющий диаметр закрепляемой трубы (измеряется в дюймах);
  • толщина (измеряется в мм);
  • размер соединительной гайки (если таковая имеется);
  • рабочая нагрузка (измеряется в килоньютонах);
  • разрушающая нагрузка (измеряется в килоньютонах).

Конструктивно элементы крепления могут поддерживать различное количество труб одновременно при их параллельной прокладке

Конструкционные формы и тип фиксации

Тип фиксации, предусмотренный на изделии, определяет вид трубопровода,на котором может быть использована конкретная модель, а также его назначение. Фиксация бывает двух видов:

  • жёсткая (неподвижная) – выполняется в местах изгибов и разветвлений в системах водопровода и канализации;
  • плавающая (подвижная) – используется в сетях отопления и горячего водоснабжения, где возможны продольные перемещения труб в процессе эксплуатации, связанные с изменением температурного режима работы систем.

По конструкции (форме) металлические крепёжные хомуты бывают следующих видов:

  • разъёмное кольцо;
  • два полукольца;
  • скоба U-образной формы.

Скоба U-образной формы изготавливается для каждого типоразмера труб, что позволяет подобрать необходимый элемент крепления для трубопроводов разного диаметра

Как выбрать хороший хомут

У качественного хомута нет ни «заусенцев», ни острых краёв ленты, ни проблем с резьбой и замком

Так как эта конструкция устанавливается всерьёз и надолго, то стоит обратить внимание на продукцию не эконом сегмента.
Если на хомуте нет размеров и штампа фирмы, его изготовившей, скорее всего, он сделан кустарным методом и вполне вероятно, из дешевых сплавов, которые могут, например, при соприкосновении с трубами с разной температурой в разное время суток банально полопаться.
Посмотрите в описании или инструкции, насколько можно этот хомут затягивать, даже самые надёжные модели имеют свой запас прочности и натяжения, особенно, если вы их затягиваете инструментами, а не вручную.
Гладкие внутренние поверхности хомутной ленты меньше деформируют шланги, то есть, их стоит прощупать перед покупкой.. Мы уверены, что наши описания и советы помогут вам при выборе оптимально подходящих хомутов для строительства и любых других моментов с крепежами

Мы уверены, что наши описания и советы помогут вам при выборе оптимально подходящих хомутов для строительства и любых других моментов с крепежами.

Самое важное при работе с ними это грамотная плавная установка и выбор качественных деталей на каждом этапе выполнения работ. ← Previous post

← Previous post

Next post →

Крепежные хомуты и материалы их изготовления

Хомутом называют изогнутый по круглому профилю трубы элемент, в котором предусмотрены детали фиксации его на трубной оболочке или поверхности несущих конструкций.

Понятно, что крепежный хомут должен обеспечить надежную фиксацию трубопровода в любом положении. Иногда требуется менее жесткий крепеж, если трубопроводная линия имеет высокий температурный коэффициент линейного расширения (удлинения).

Сталь ввиду своей низкой стоимости чаще других материалов используют для изготовления металлического крепежа. Благодаря ее физической прочности, жесткости, гибкости она способна выдерживать высокие нагрузки длительный период. Во избежание коррозии обычно используют разновидности стали с цинковым, хромированным покрытием.

Помимо стали, хомуты нередко производят из коррозионно стойких материалов: нержавейки, меди, латуни, бронзы, мягкого дюралюминия.

Рис. 2 Скобы по ГОСТ 24193-80

Соединение профильных стальных труб

Профильные изделия чаще всего скрепляют при помощи хомутов и краб-систем.

Таким образом можно состыковать трубы не только одного диаметра, а разных размеров. Система разборная, поэтому представляет определенный интерес в ликвидации аварий и их последствий.

Недостатки краб-систем:

  1. Стыковка труб водопровода возможно только под углом 900;
  2. Диаметр трубопроводов не может быть большим – не более 150 мм.

Вариант соединения на хомуты для соединения между собой узлов и элементов трубной магистрали: соединяемые конструкции могут быть любой сложности – навесы и стеллажи, ограждения и теплицы, вольеры и строительные леса. Быстрые и легкий монтаж, прочное соединение стальных деталей, сравнимое со сваркой, многоразовое использование такого вида крепежа без резьбы и сварки — основные достоинства хомутов.

Разновидности соединений труб на фитингах

Чтобы соединить две трубы без нарезания резьбы и без сварочных работ, используют фитинг. Условия для прочного контакта одно: диаметры труб должны быть одинаковыми. Варианты фитингов: прямые (соединяют трубы одинакового диаметра) и переходные (служат для соединения труб с разными диаметрами).

По функциональному назначению фитинги бывают следующих типов:

  1. Угловые и отводные. Служат для изменения направления труб отопления, канализации или водопровода под разными углами;
  2. Фитинги-тройники создают отводы от основного трубопровода;
  3. Фитинг — муфта на трубу: с его помощью без резьбы и сваривания элементов наращивают длину прямого участка;
  4. Крестовина предназначена для разделения потока рабочей среды в магистрали на несколько равновеликих потока в разных направлениях;
  5. Штуцеры служат для соединения металлических труб с гибкими отводными шлангами;
  6. Футорки, переходники, сгоны и ниппели – ими соединяют трубы разных диаметров;
  7. Заглушки и колпачки служат для закупоривания отверстий.

Достоинства фитинговых соединений

Промышленная обжимная арматура на пластмассовую, чугунную или стальную трубу бывает прессовой, и имеет в конструкции узла одно или два обжимных кольца, которые крепят одну деталь к другой. Кольца запрессовываются, что при демонтаже соединения или всего трубопровода создает определенные неудобства: такой узел можно только разрезать, но не разобрать. Это – одноразовое крепление. И, хотя это – явный недостаток соединения, его довольно часто используют вместо других решений, так как пресс-фитинговое соединение стальных труб отопления на резьбе является наиболее прочным, а значит – долговечным и надежным. Кроме того, пресс-фитинги можно закреплять в таких местах сложных участков, где другие варианты соединений просто не удастся реализовать.

Достоинства обжимной арматуры:

  1. Такое безсварное сочленение металлических труб позволяет получить абсолютно герметичный шов, через который рабочая среда в виде газа или жидкости не просочится;
  2. Высокая степень надежности, приравниваемая к результату сварки, и долговечность эксплуатации такого соединения;
  3. Пресс-фитинги выдерживают сильные вибрации и механические нагрузки.

На сегодняшний день муфтовые, фитинговые и хомутовые соединения труб и других изделий из металла или пластика используются почти во всех сферах человеческой деятельности, начиная от в метрологии, и заканчивая обслуживанием компрессорного и газотурбинного оборудования в системах с высоким давлением рабочей среды.

Сантехнический хомут – размеры

В связи с разнообразием на рынке разных крепежей при покупке нужно обязательно обращать внимание на технические параметры представленных изделий. Роль играют не только внутренние диаметры сантехнических хомутов, но и несколько других важнейших размеров:

Диапазон зажима – рабочие интервалы для каждого образца колеблются в пределах 4-9 мм

Сантехнический хомут с резинкой используется на трубах от 12 мм до 219 мм.
Номинальный размер – от 3/8″ до 6″ и больше.
Ширина хомута зависит от модели, для стандартных водопроводных скоб составляет 20-25 мм.
Толщина ленты – преимущественно 1,25-2,5 мм.
Для болтового соединения важность имеет диаметр гайки – М8-М10.
Расчетная рабочая нагрузка – в стандартном случае 0,8-3 кН.

Обзор ассортимента

Марка Norma производит несколько разновидностей хомутов.

Червячные. Такие модели состоят из двух основных составляющих: лента с насечками и замок с червячным винтом во внутренней части. При вращении винта происходит перемещение ленты по направлению в сторону сжатия или разжатия. Данные многофункциональные варианты смогут подойти для разных условий эксплуатации при больших нагрузках. Образцы отличаются особой прочность на растяжение, максимально равномерным распределением нагрузки по всей длине. Червячные разновидности считаются стандартом для соединения шлангов. Они изготавливаются из высококачественной стали, которая дополнительно покрывается особым цинко-алюминиевым нанесением, противодействующим образованию коррозии и повышающим срок службы. Червячные модели обладают абсолютно гладкой внутренней поверхностью и специальными отбортованными кромками ленты. Такая конструкция позволяет защищать поверхность закрепляемых частей при стягивании. Винт, который может легко вращаться, обеспечивает наиболее прочную фиксацию соединяемых узлов.

Следует выделить хомуты, оснащенные специальным резиновым уплотнителем. Такая дополнительная прокладка размещается во внутренней части по окружности. Резиновая прослойка выполняет сразу несколько важных функций. Так, она способна предотвращать возникающие шумовые эффекты. А также элемент значительно сокращает силу вибраций в процессе эксплуатации и повышает уровень герметичности соединения. Но стоимость таких хомутов будет гораздо выше по сравнению со стандартными образцами.

А также сегодня выпускаются специальные ремонтные хомуты для труб. Они предназначены для оперативного монтажа при возникновении аварийных ситуаций. Такие крепежи позволят быстро устранить течь, при этом не нужно будет делать слив воды и сброс давления в общей системе.

Двухсторонние виды включают в себя 2 полукольца, которые соединены между собой при помощи стяжных болтов. Данный вариант считается наиболее простым, поэтому и стоимость его будет минимальной. Многосоставные модели включают в себя 3 и более составных элементов. Они применяются для оперативного устранения протечек в трубах, имеющих значительный диаметр.

Производитель выпускает также особые модели хомутов Norma Cobra. Они имеют вид цельной конструкции без винта. Такие образцы используют для соединения в тесных и узких пространствах. Их можно быстро установить своими руками.

Norma Cobra имеют специальные точки захвата, предназначенные для монтажного оборудования. Кроме этого, они дают возможность регулировать диаметр изделия. Хомуты этого типа обеспечивают крепкое и надежное крепление.

Можно отметить и модели Norma ARS. Они предназначены для соединения выхлопных труб. Образцы нашли широкое применение в автомобилестроении и в схожих сферах с подобными типами крепежа. Элемент довольно легко собирается, он защищает изделия от механических повреждений, а также обеспечивает максимальную прочность соединения. Деталь может легко выдерживать резкие температурные колебания.

Образцы Norma BSL используются для соединения труб и кабельных систем. Они имеют простую, но надежную конструкцию в виде скобы. Стандартно они имеют маркировку W1 (изготавливаются из качественной оцинкованной стали).

Хомуты Norma FBS применяются в случаях, когда необходимо соединить между собой шланги с высоким температурным перепадом. Эти детали имеют специальное динамичное соединение, которое при необходимости можно самостоятельно отрегулировать. Они относятся к особым пружинным типам. После установки крепеж обеспечивает автоматическое подтягивание шланга. Даже при самых низких температурах хомут позволяет поддерживать большую зажимную силу. Монтировать изделия можно вручную, иногда это делают с помощью пневматического оборудования.

Все хомуты могут отличаться друг от друга в зависимости от размеров – их можно найти в отдельной таблице. Стандартные значения диаметров таких крепежей начинаются с 8 мм, максимальный размер достигает 160 мм, хотя существуют модели и с другими показателями.

Наиболее широкая размерная линейка имеется у червячных моделей хомутов. Они могут быть практически любых диаметров. Пружинные изделия могут иметь значение диаметра от 13 до 80 мм. У силовых хомутов он может достигать даже 500 мм.

Изготовление хомута своими руками

За неимением возможности приобрести производственный кронштейн, крепежное устройство можно сделать и собственными силами. Рассмотрим, как грамотно сделать и поставить на трубу металлический хомут.

Обжимной бандаж проще всего выполнить из полосы листовой стали. Для этой цели лучше всего использовать жесть с оцинкованной поверхностью толщиной в 1 мм. Для соединения концов полосы потребуются также болты М6-10.

Набор инструментов, необходимый для изготовления крепежа:

  • молоток;
  • тиски;
  • штангенциркуль;
  • гаечные ключи;
  • плоскогубцы;
  • ножницы по металлу;
  • болгарка.

Для просверливания крепежных отверстий потребуется также дрель с набором сверл соответствующего диаметра. Чтобы предупредить смещение резиновой прокладки относительно металлической скобы, можно применить строительный клей.

С помощью штангенциркуля измеряют диаметр трубы, которую необходимо прикрепить.

Если габариты трубопровода не позволяют произвести измерения штангенциркулем, задействуйте линейку и уголок, но будьте готовы к тому, что замеры дадут небольшую погрешность

Из отрезка листовой стали вырезают полосу шириной в 4-8 см. Чтобы грамотно рассчитать длину полосы, полученное значение диаметра трубы умножают на число «Пи», т.е. на 3,14. Это и будет длина изделия. Но, чтобы иметь возможность выполнить ушки для фиксации, к значению длины следует добавить еще 3-4 см.

С помощью ножниц по металлу вырезают заготовку, придавая полосе необходимую форму. В районе расположения ушек скобы просверливают 2 отверстия.

Количество болтов напрямую зависит от ширины полосы:

  • для держателей шириной до 6 см достаточно пары крепежей;
  • если ширина бандажа 6-8 см, лучше установить три болта.

Если приобретенные болты имеют большие шляпки, диаметр отверстий можно расширить на пару миллиметров. В идеале для крепежей лучше приобретать металлические шайбы.

Проверив совпадение проделанных отверстий в ушках заготовки, остается только вставить в крепежный хомут уплотнительную прокладку и закрутить гайку на болте

Чтобы сделать резиновую прослойку, вырезают из плоской резины заготовку чуть большего размера, нежели та, что выполнена из стали. Ее фиксируют к металлической скобе путем нанесения слоя строительного клея.

Готовой скобой остается только обвязать трубу в нужном месте, соединив ушки между собой посредством болтов. Установленный на трубу хомут прикрепляют к стене.

Галерея изображений

Фото из

Хомут как средство ремонта свища

Установка хомута поверх герметизирующей латки

Ремонтный хомут на линии водоснабжения

Временная мера по предотвращению аварии

Стоит ли делать хомуты своими руками, и какие ошибки могут быть допущены

Хомут представляет собой на первый взгляд простейшее устройство, которое не отличается какими-либо трудными в понимании характеристиками. Наличие риска связанного с изготовлением самодельных хомутов зависит от того насколько человек уверен в своих силах, и в том может ли быть применен хомут в данных условиях.

К примеру, изрядно проржавевшая труба отопления дала течь. Участок коррозии на поврежденном участке имеет достаточно широкую площадь. Если изготовить хомут неправильно, несоответствующего необходимому размеру, то после попытки его установки ситуация может лишь усугубиться.

Потеки ржавчины из под хомута

Опираясь на это, естественно, лучше всегда иметь под рукой хомуты различных модификаций и размеров заводского производства или при появлении проблем с трубопроводом, немедленно обращаться в ремонтную службу. К сожалению, ни первый, ни второй варианты зачастую неосуществимы. Протечку никто не планирует, время ее возникновения не регламентировано, и иметь в наличии хомуты всех конфигураций не предоставляется возможным.

При возникновении утечки, нужно принимать немедленные меры. И именно с этой целью можно изготовить хомут своими руками, который даст время для того, чтобы решить проблему в полном объеме.

Простейший хомут

При отсутствии специализированных инструментов и материалов, вроде болгарки, дрели, листового металла и тому подобного, можно прибегнуть к самому простому, но на время решающему проблему варианту – сделать хомут из куска проволоки. Он поможет максимально быстро устранить течь и спокойно дождаться помощи специалистов:

Течь трубы

  • Первое, что стоит сделать, так это найти скотч или изоляционную ленту, кусок достаточно мягкой для изгибания, но прочной проволоки и кусок резины (к примеру, жгут).
  • Далее следует наложить фрагмент резины на трубу в том месте, где возникла течь, после чего он максимально плотно придавливается проволокой путем ее наматывания.

Такое изделие, изготовленное своими руками, не потребует больших временных затрат и при этом поможет избежать возможных больших проблем.

Хомут червячный — высочайшее качество

Мы реализуем хомуты любых разновидностей и диаметров. Товар поставляется партиями любого объема, который требуется купить заказчику. Изготовление всех деталей строжайшим образом проверяется на предмет соответствия ГОСТ, DIN, а также нормам безопасности. Продукция ОДО «Ирбис-Арти» особенно надежна и прочна, о чем свидетельствуют следующие детали:

  1. Винт дополнен фланцем, что позволяет значительно увеличить прочность детали.
  2. При изготовлении корпуса не применяется сварка: эта деталь является цельноштампованной.
  3. Корпус позволяет обеспечивать герметичность под давлением до 1МПа, и это справедливо для температуры от -60 до +120 по Цельсию.

Кроме того, наши детали особенно удобны в монтаже и эксплуатации — благодаря следующим усовершенствованиям:

  1. При монтаже могут использоваться любые отвертки, так как на головке винта расположен комбинированный паз (прямой шлиц и крест).
  2. Кромки отбортованы, что позволяет сохранить неповрежденной поверхность шланга.
  3. Лента не имеет прорезей — это служит дополнительной защитой поверхности шлангов, рукавов и патрубков.
  4. Наши хомуты — не одноразовые изделия. Винт и замок выдержат многократный монтаж. Таким образом, приобретая детали от отечественного производителя, которые несколько дороже зарубежных аналогов, вы не транжирите, а экономите!

Виды

Сантехнические хомуты – это универсальные элементы для крепления различных труб (канализационных, вентиляционных, отопительных, водопроводных), которые обеспечивают их установку на вертикальной и горизонтальной плоскости (к стене, полу и т. д.). Они могут использоваться для монтажа системы к стенам, фундаменту, асбестоцементным столбам забора и прочим несущим системам.

Фото — установка

Главным достоинством хомутов является то, что они позволяют трубам двигаться во время работы внутри креплений – это необходимо для продления их эксплуатационного срока.

Фото — пластиковые

Помимо этого они обеспечивают возможность водосточных труб расширяться во время работы

В особенности это важно для систем отопления, дымовых и газовых коммуникаций. Элементы могут классифицироваться по материалу и области использования

В зависимости от сырья они бывают:

В зависимости от сырья они бывают:

  1. Металлические;
  2. Пластмассовые.

Металлические (стальные) хомуты с резиновой прокладкой являются более жесткими, поэтому используются для крепления чугунных, медных и металлопластиковых труб. Прокладка устанавливается с целью обеспечения мягкой плотной стыковки и защиты трубопроводов от изнашивания в местах крепления.

Фото — элемент для установки трубопроводов

Пластмассовые имеют более низкие характеристики жесткости, сравнительно с металлическими, но они сейчас используются гораздо чаще стальных аналогов. Во многом потому, что в наше время для организации воздуховодов, водоснабжения, канализационных стоков и монтажа водосточных систем используются трубы ПВХ. Такие крепления подходят для полипропиленовых, полиэтиленовых и прочих материалов.

По использованию они бывают:

  1. Шланговые с гайкой;
  2. Трубные с гайкой;
  3. Усиленные трубные крепления;
  4. Электротехнические;
  5. Ремонтные;
  6. Неразъемные;
  7. Пленки.

Оцинкованные хомуты с гаечным креплением – это скобы для труб, чаще всего изготовленные из нержавеющей стали, их производство выполняется из холоднокатанного проката. Они могут использоваться как для установки и закрепления шланга, так и для монтажа труб на горизонтальных плоскостях. Разница заключается только в конструкции и материале. Для трубных креплений используются более плотные, армированные поперечными никелевыми волокнами крепления.

Фото — шланговый

Усиленные трубные являются аналогами стандартных гаечных, применяются для гидравлических конструкций, они сверхпрочные и негорючие. Эти детали выдерживают увеличенную нагрузку благодаря наличию двойному гаечному креплению. Эти нержавеющие элементы могут затягиваться с двух сторон, поэтому отлично подходят для установки больших напорных коммуникаций. Иногда могут оснащаться не гайкой, а шурупом, в таком случае они односторонние.

Электротехнические (PPL Sormat) – это элементы для установки электрического кабеля на столбах, прокладке по стене здания и т. д. Они представляют собой не хомуты, а скорее кронштейны, которые обеспечивают не полные круговые скрепления, а с наличием отверстий для протяжки проводов. За счет того, что изготовлены из резины, они не проводят электрический ток.

Неразъемные скобы выдерживают очень большие нагрузки, поэтому преимущественно используются для прокладки магистральных водопроводных труб. Могут устанавливаться как на вертикальные, так и на горизонтальные плоскости, в некоторых случаях крепятся к перекрытию с целью установки кровельных водосточных систем. Фиксация производится за счет шпильки и планки, которая зажимается с двух сторон.

Фото — соединительный хомут для крепление ненапорных труб

Ремонтные трубные хомуты (Hilti) представляют собой съемную деталь для срочного устранения протечек. Они не являются постоянными деталями для крепежа, применяются только в качестве временного крепления.

Ленточные хомуты изготавливаются из ударопрочного нейлона, способного выдерживать довольно большие нагрузки. В качестве опоры могут применяться только для гофрированных пластиковых труб дренажной или ненапорной канализационной системы. Они могут протягиваться по полу, фундаменту и прочих поверхностях.

Помимо этого хомуты ПВХ бывают одинарные и сдвоенные. Они отличаются между собой возможностью регулировки диаметра скобы. Сдвоенные можно установить и при необходимости переустановить на любую трубу.

Видео по теме:

Хомут для крепления червячный металлический

и

Хомут нержавеющий для крепления труб AISI304

Монтаж винтовых металлических хомутов под дюбель

Для проведения работ понадобятся перфоратор со сверлом по бетону, строительный уровень (желательно большой длины), рулетка, отвертка, молоток, пластиковые дюбеля, если они отсутствуют в комплектации хомутов.

Монтаж крепежа к стене проводят в следующей последовательности:

  • Вначале измеряют длину трубы и проводят на стене карандашом линию, соответствующую ее месту расположения и протяженности. Если трубопровод используют в самотечных системах отопления, соблюдают необходимые уклоны.
  • Далее делают разметку крепежа. Зная расстояние между опорами, измеренный трубный участок делят на их количество и узнают точное расстояние между элементами крепления для того, чтобы равномерно распределить по стене точки фиксации трубы.
  • В местах отметок просверливают сквозные отверстия перфоратором со сверлом соответствующего диаметра и вбивают в них дюбеля.
  • Вкручивают в каждое из отверстий хомут с винтом до упора – это обеспечит прямолинейное положение трубопроводной линии.
  • Располагают в хомутах трубопровод и фиксируют его второй ответной скобой, закручивая резьбовой болт крестообразной или плоской отверткой.

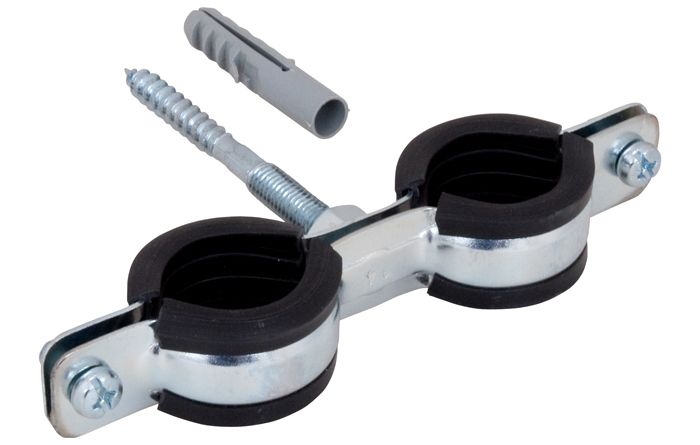

Рис. 12 Этапы фиксации двухэлементных хомутов

Виды и особенности червячных хомутов

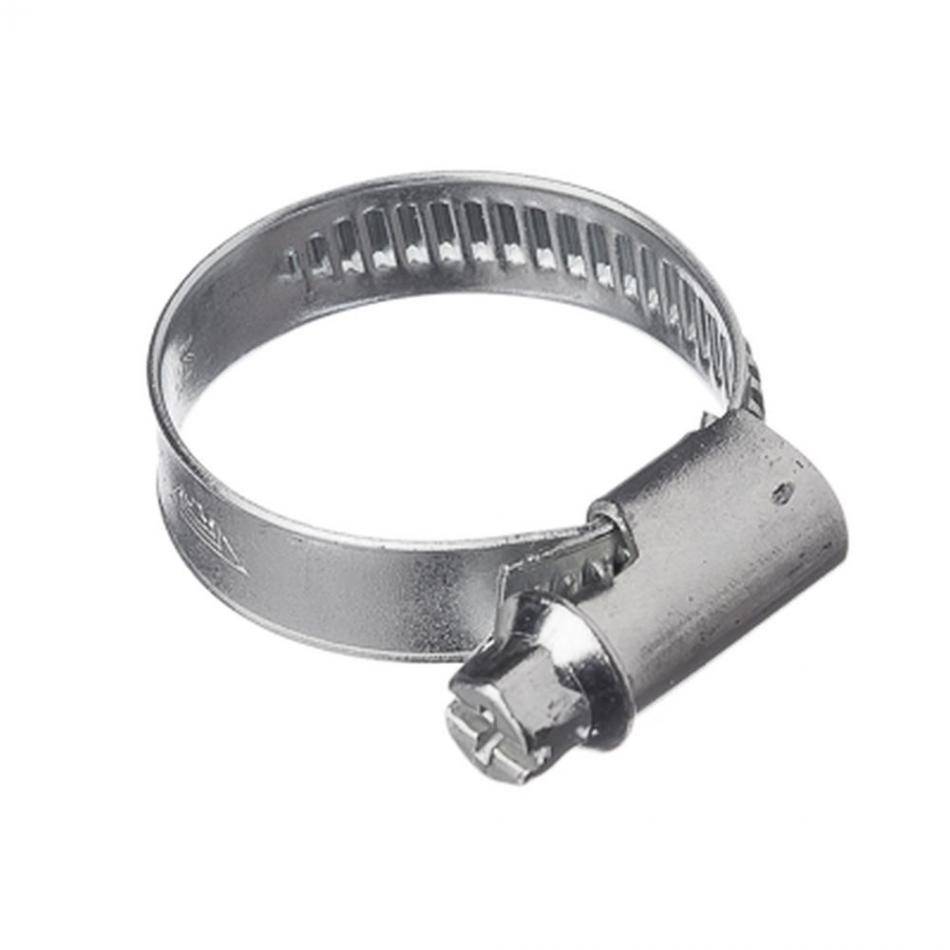

Червячный хомут – вид крепежного изделия, предназначенный для крепления , соединения и герметизации шлангов, труб разных размеров, пневморукавов и патрубков. Такой хомут имеет в своей конструкции ленту, винт и замок червячного соединения. Корпус изготавливается с помощью прессования, поэтому конструкция очень прочная и стойкая, что позволяет надежно соединить трубу или шланг

Особое внимание уделяется изготовлению ленты, на ней не должно быть острых краев, чтобы не повредить трубы и шланги

Виды червячных хомутов

Червячные хомуты различаются по размерам, которые подбираются в соответствии с диаметром труб, шлангов или патрубков. Они широко используются в автомобилестроении, промышленности, производстве воздуховодов и вентиляционных систем и др.

Существуют червячные хомуты «бабочка», которые имеют специальный винт. Такие хомуты используются, когда шланг неоднократно нужно снимать и подключать. Другая разновидность такого хомута — червячный хомут с барашком , диапазон диаметра которого колеблется от 16 до 60 мм.

Сам винт может иметь различные виды головок:

  • Шестигранный;
  • Со шлицевым пазом;
  • С крестообразным пазом;
  • С буртиком.

Червячные хомуты изготавливаются из оцинкованной и\или нержавеющей стали, что делает их устойчивыми к агрессивной среде и не подвергающимися коррозии.

Конструкционные особенности по ГОСТу

Основная сфера использования червячных хомутов – пневматические и гидравлические системы. Такие параметры, как конструкционные особенности и размеры, определяют ГОСТом 28191-89. Они различаются по типам и сериям.

Червячные хомуты подразделяются на хомуты легкой и тяжелой серии. Хомуты легкой серии имеют диаметр от 8 до 16 мм, от 12 до 20 мм, от 16 до 160 мм и свыше 160 мм. Тяжелые – от 16 до 160 мм и свыше 160 мм.

Червячные хомуты предназначены для неоднократного использования (свыше 50 раз). Предел прочности составляет 40 кгс/мм2. При повторном использовании хомут должен быть таким же прочным и надежным как при первом. На хомуте не должно быть вмятин, заусенцев, следов коррозии, деформации и острые края.

Обозначение

На поверхности крепежа указывается информация о червячном хомуте: тип, диапазон диаметров. Например, надпись 1Л 12-20-6 Н ГОСТ 28191-89 означает, что хомут червячный легкой серии, диапазон диаметров от 12 до 20 мм с шестигранной головкой, изготовленный из нержавеющей стали.

На российском рынке предоставляется множество вариантов червячных хомутов разных диаметров и типов на любой случай. Вам нужно лишь выбрать подходящий.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
