Травление металла

Процесс травления для других материалов

Кроме металлов, операции травления подвергают и другие материалы. Наиболее часто встречается протравливание стекла с декоративными целями. Травление осуществляют в парах плавиковой кислоты, единственной, способной растворить стекло. На этапах подготовки проводится предварительная кислотная полировка поверхности изделия, потом на нее переводится контур будущего изображения. Защитные покрытия для стекла делают из смеси воска, канифоли и парафинов. После нанесения защитного покрытия заготовку окунают в травильную емкость.

Применение плавиковой кислоты создает на поверхности красивую матовую структуру. Чтобы получить гладкую, прозрачную поверхность, в протравочную смесь добавляют концентрированную серную кислоту. Для получения рельефного, глубокого узора операцию повторяют.

В травлении металлов используются чрезвычайно активные в химическом отношении вещества-сильные кислоты, щелочи и их растворы. При неправильном обращении они могут причинить серьезный вред здоровью и нанести значительный материальный ущерб.

Использование резиновых перчаток

Поэтому при работе с ними нужно соблюдать особые меры предосторожности и строго выполнять правила техники безопасности при проведении работ:

• Работы проводят только при наличии хорошей вентиляции, предпочтительно — вытяжного шкафа.
• Обязательно использование средств индивидуальной защиты: резиновых перчаток и фартука, плотной производственной одежды, респиратора, защитного лицевого щитка.
• Нельзя ставить банки с кислотами и щелочами на высоко расположенные полки и шкафы.
• Во время разведения кислот КИСЛОТУ ЛЬЮТ в ВОДУ, и никогда — воду в кислоту.
• При работе с кислотой иметь под рукой раствор соды, а при работе со щелочью — слабый уксусный раствор для промывания участков кожи, на которые случайно попали капли раствора.
• При работе гальваническим методом перед началом работы тщательно осмотреть все используемое электрооборудование на предмет отсутствия механических повреждений и целостности изоляции.
• Иметь под рукой исправный огнетушитель.

В случае попадания травильного раствора на кожу следует немедленно промыть пораженный участок соответствующим нейтрализующим раствором. Если брызги кислоты или щелочи попали на одежду — ее следует немедленно снять.

Промыть водой пораженный участок

Если травильный раствор попал на слизистые оболочки — следует немедленно обратиться за медицинской помощью. Промедление в таких случаях может стоить здоровья или даже жизни.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Один из способов получения на металлических изделиях выпуклого или вдавленного рисунка, появившийся сравнительно недавно, получил название травление. Принцип действия этого метода основан на использовании электрохимических процессов в жидком электролите. При наличии художественных способностей, даже в домашних условиях можно получить узор высокого качества при минимуме требуемых материалов и оборудования.

При самостоятельном выполнении травления в домашних условиях потребуются следующие расходные вещества и приспособления:

• изделие, предназначенное для украшения – различные столовые приборы, охотничьи или походные ножи или простые мыльницы, на которых можно выполнить простейшие узоры;
• емкость достаточного объема и удобной формы из неметаллических материалов, подходящая для помещения в нее всего обрабатываемого изделия или украшаемой его части. Наиболее удобно использовать с этой целью стеклянные емкости, позволяющие визуально контролировать процесс обработки.
• достаточное количество обыкновенной поваренной соли;
• лак для ногтей любого цвета;
• средство для снятия лака, предназначенное для очистки обработанного изделия;
• источник постоянного электрического тока небольшого напряжения. В этом качестве может быть использовано зарядное устройство для зарядки автомобильных или телефонных аккумуляторов.

Приготовление электролита

Убедившись, что весь необходимый лак удален, приступаем к подготовке рабочего раствора. Защитный слой за это время успеет полностью просохнуть. В качестве вещества, в котором и осуществляется травление стальных изделий, чаще всего в домашних условиях используют раствор поваренной соли. Для его приготовления необходимо растворить в чистой воде кристаллы в соотношении на 0,5 литра жидкости две столовых ложки соли.

Вместо хлорида натрия можно применять и другое вполне доступное химическое вещество, имеющее название медный купорос. Его не сложно приобрести в любом хозяйственном или садовом магазине.

Травление стали

В основном такую обработку используют для удаления окалины и различных окислов. Данная процедура требует тщательного соблюдения технологии, так как перетравливание основного металла нежелательно. В процессе применяют как химический способ, так и электролитные ванны. Для приготовления растворов используется соляная, серная кислоты. Все детали требуют тщательного обезжиривания поверхности. Даже небольшой отпечаток пальца способен испортить заготовку. В качестве защитного покрытия применяют лак на основе канифоли, скипидара, гудрона

Однако стоит помнить, что составляющие – огнеопасные вещества, поэтому приготовление лака требует большой концентрации внимания и осторожности. После того как завершилась обработка металла, происходит непосредственно сам процесс травления. По его окончании деталь необходимо очистить от лака

По его окончании деталь необходимо очистить от лака.

Нанесение рисунка

Для нанесения рисунка на металл можно использовать массу различных способов, работающих по одному и тому же механизму: участки, не подвергающиеся травлению, защищаются от воздействия агрессивной среды или электролита.

Способ №1

Самым доступным способом считается нанесение на защищаемые участки обычного лака для ногтей. Однако, он обладает рядом существенных недостатков:

• Вязкость лака не позволяет сделать линии достаточно тонкими для получения узоров высокой сложности;
• Необходимы хорошие способности в изобразительном искусстве;
• Исправление неточных линий затруднительно.

Способ №2

Для начала необходимо нанести защитный слой на всю поверхность изделия. Для этого можно использовать грунтовки ГФ-021, ХВ-062 или битумный лак, доступные в магазинах автозапчастей и хозтоваров. После полного высыхания покрытия при помощи гелевой ручки или тонкого маркера можно нанести контуры будущего изображения. Для этой задачи можно привлечь опытного художника.

Далее из медной (можно латунной) проволоки или прутка, диаметр которых выбирается исходя из удобства удержания в руке, необходимо сделать иглу с заострённым концом и процарапать грунтовку по линиям изображения до металла. Более твердый материал иглы может повредить полировку поверхности изделия.

Уже на этом этапе можно оценить рельефность будущего орнамента. Для получения участков с разной глубиной травления металла, например, контуров и полутеней, этот процесс можно проводить в два и более цикла.

Важно! В процессе грунтовка не должна откалываться. Перед нанесением рисунка стоит поэкспериментировать и убедиться в том, что она пригодна для работы. Способ №3

Способ №3

Понадобится лазерный принтер, глянцевая бумага, программа для обработки изображений и утюг. Выбранную картинку необходимо отформатировать (подогнать под размер, сделать зеркальной) и распечатать. Самый доступный источник глянцевой бумаги – женские журналы.

Распечатанное изображение прикладывается к поверхности, накрывается сверху обычным альбомным листом (для защиты утюга) и проглаживается. После остывания бумага смывается под струёй воды, а слой тонера остается на поверхности металла.

Таким способом часто пользуются для травления печатных плат. Основной его недостаток – рисунок наносится только на прямолинейную поверхность.

Важно! Глянец под водой плохо виден. После высыхания необходимо убедиться в том, что он не остался на изделии. Необходимо позаботиться о защите всех поверхностей изделия

Для этого можно использовать различные вещества. Закрыть тыльную поверхность можно обычным пластилином: он является хорошим диэлектриком

Необходимо позаботиться о защите всех поверхностей изделия. Для этого можно использовать различные вещества. Закрыть тыльную поверхность можно обычным пластилином: он является хорошим диэлектриком.

Что такое травление

Это технология удаления верхнего слоя с поверхности металлической детали. Технология применяется для очистки заготовок от окалины, ржавчины, окислов и снятия верхнего слоя металла. Используя этот способ, снимают верхний слой для поиска внутренних дефектов и изучения макроструктуры материала.

С помощью травления зачищают деталь и увеличивают адгезию поверхности. Это делают для последующего соединения металлической поверхности с другой заготовкой, перед нанесением краски, эмали, гальванического покрытия и других защитных покрытий.

Метод позволяет не только быстро очистить деталь, но и создать на металлической поверхности нужный рисунок. Этим методом вырезают на металлической поверхности тончайшие каналы и сложные изображения. Можно выполнять очистку габаритных деталей или проката. Глубина обработки регулируется с точностью до несколько микрон, что позволяет изготавливать сложные детали с небольшими пазами и другими сложными элементами.

Подключение питания: принцип травления при помощи электролиза

Питание на элементы подаётся следующим образом. В солёную воду опускается провод с болтом на конце, который подключается к минусовому выходу зарядного устройства. На сам клинок подаётся плюсовой заряд. Принцип электролиза заключается в следующем. Лаковое покрытие не пропускает электричество, а вот область металла, где оно отсутствует, под воздействием напряжения вступает в реакцию с солёной водой. В результате металл разъедается именно там, где лака нет.

Болт приматывается к проводу и опускается в воду

Многим будет интересно узнать, что подобным образом можно даже нанести рисунок медью. Для этого производится аналогичная подготовка клинка. Отличием является то, что полярность подключения будет обратной – плюс на болт, а минус на нож. Вместо соли в воде нужно растворить медный купорос. Подобным образом можно как нанести изображение, так и полностью покрыть деталь медью.

Всё подготовлено, можно подать напряжение, включив адаптер в сеть

Травление: некоторые нюансы, которые следует учесть

Когда на провода будет подано питание, станет отчётливо видно, как происходит электролиз. Из незащищённых лаком областей клинка начнут выделяться пузырьки газа. Именно этот процесс и «выгрызает» частицы металла. Необходимо внимательно следить за температурой зарядного устройства – она может резко повыситься. Во избежание выхода адаптера из строя, не стоит держать его включённым более 15-20 секунд, давая передышку не менее 10 минут. Таким образом, работа растянется, но при этом вы сохраните работоспособность зарядного устройства. В общей сложности на травление небольшого рисунка уходит около минуты постоянной работы. Получается, что за 3 захода изображение будет готово.

На фотопримере видно, как проступает надпись на металле под действием реакции электролиза. После того, как работа будет окончена, останется лишь очистить уже ненужное лаковое покрытие и отполировать клинок.

Процесс пошёл – его можно наблюдать невооружённым взглядом

В процессе работы на поверхности банки будет образовываться слой окисла грязно-бурого цвета. Это не должно вас пугать, процесс предусматривает подобные отложения.

Завершающая стадия процесса, очистка и полировка клинка

По завершении процесса, питание отключается, а провод отцепляется с ножа. Для удаления лакового покрытия можно использовать канцелярский нож или обычный ацетон, который с лёгкостью выполнит эту работу. Полировка осуществляется на заточном станке с войлочным кругом. Конечно, эту работу можно выполнить и вручную, но времени в таком случае уйдёт намного больше.

Что касается неровности штрихов рисунка, то они не всегда мешают. К примеру, при нанесении арабской вязи, как в моём случае, они даже придают некий шарм надписи, будто она сделана несколько веков назад. Но если изображение требует точности, вроде ранее перенесённого на нож тигра, следует процарапывать каждую линию предельно аккуратно. Конечно, эту работу простой назвать не получится, требуется внимательность к мелочам и усидчивость, зато владелец будет уверен, что рисунок с клинка не сотрётся, независимо от агрессивности чистящих средств или температуры.

Электроформинг

Гальванопластика

Эта статья целиком и полностью была переведена и составлена пользователем snipesp для ресурса , и размещена здесь с его разрешения. Оригинальная статья на английском языке находится здесь . Автор оригинала — Jake von Slatt

Примеры работ со ссылками на ресурс Steampunker.ru

В статье про стимпанк-стратокастер (автор оригинала Jake von Slatt) была дана ссылка на описание процесса электролитического травления латуни.

Так как это описание довольно большое, я решил разделить его на две части: 1. Перенос тонера на латунную пластинку. 2. Сам процесс травления.

Меня часто спрашивают о толщине и типе латуни, используемой в моих работах, а так же где можно её достать. Я везунчик, потому что недалеко от меня есть специализированный магазин, где я покупаю большинство моих ресурсов. Использовал я 0,025 дюймовую (22ga) латунь и её сплавы (прим. пер.: 0,025 дюйма — это примерно 0,635 мм). В крайнем случае вы можете купить «дверные пластины для удара ногой» (прим. пер.: у нас еще не сильно распространено — в общем металлическая пластина, которая крепится к нижней части двери) в вашем ближайщем магазине, но вам придется счистить лак. Если не сможете найти магазин рядом, можно заказать по сети, но это самый дорогой способ.

Недавно я видел блокноты Mark Frauenfelder’a выпущенные в ограниченном количеств на BoingBoing и незамедлительно подумал об использовании процесса электролитического вытравливания латуни, с которым я экспериментировал, пытаясь сделать подобные блокноты для подарков в этом году. Как видим они получились довольно хорошо и двухвековая история Молескина придает проекту определенную причастность к стимпанку.

Эту технику я адаптировал для простого отпечатка картинок на пластинки латуни. Я говорю «отпечатка», но на самом деле я использую электро-химическое вытравливание латуни. Вот сам процесс: Сначала мы используем лазерный принтер для распечатки негатива нашей картинки на лист «струйной» глянцевой фото бумаги. Да, я написал «струйная» бумага, это специальная бумага, используемая, как они говорят, в фармацевтическом бизнесе. Далее чистим весь кусок латуни светлым скотчем (Scotch Brigh) и затем протираем алкоголем, пока окончательно не станет чистой. Необходимо несколько алкогольных зачисток, чтоб удалить всю грязь.

Далее мы используем утюг с максимальным накалом для того, чтобы тонер вплавить в латунную пластину. Надо сильно нажимать на утюг и чуть-чуть им вращать. Для дальнейшего прижима бумаги к латуни я использовал валик. Всего на нагрев и прокатку уходит около двух минут. Если вы удостоверились, что тонер полностью расплавился на медь, бросьте пластины в лоток с горячей водой. Вода нужна, чтобы смягчить струйную фото бумагу, чтобы она могла быть счищена от застрявшего в латуни тонера.

На самом деле это метод, который был разработан для любителей электронных печатных плат. Пожалуйста, см. библиографию ниже для получения более подробной информации по этой части процесса

После того, как пластина замачивалась в течение 5-10 минут, выньте её и осторожно попробуйте оторвать размягченные кусочки бумаги. После снятия одного слоя, верните пластинку в воду

Как только вы снимите большую часть бумаги, можете воспользоваться жесткой щеткой, чтобы удалить остатки. Наша цель — чтоб ничего не осталось кроме латуни и тонера.

Теперь мы переходим к изящной технологии 19 века — гальваническому гравированию (Galvanic Etching). Вы можете быть знакомы с методикой гальванопокрытия, где металлический объект покрывается слоем из другого металла, после помещения его в ванну с металлом-источником (будет выступать ресурсом для покрывающего слоя), и пропускании тока через них. Мы собираемся сделать в точности то же самое, за исключением того, что подключим нашу пластинку к аноду (+), поскольку стремимся удалить металл из неё. Этот метод был разработан в 19-м веке для создания гравюр и всё ещё используется сегодня. Опять же, см. библиографию в ресурсах.

Способы обработки

Существует несколько методов химической обработки металлов. Каждый из них подходит для разных случаев. При этом изменяется список требуемого оборудования, реактивов.

Распыление

На рабочие поверхности подается струя раствора под низким давлением. Промышленное распыляющее оборудование может работать как конвейер без остановок. Для получения необходимого качества нужно регулировать скорость подачи раствора.

Погружение

Металлическая заготовка погружается в специальную емкость, которая заполнена раствором для травления. После обработки детали сохнут в нагретой камере.

Обработка паром

На рабочие поверхности воздействуют пары определенной концентрации. Для обработки применяется ручное оборудование, которое может быть стационарным или передвижным. Пар подается через вытянутую трубку, к которой подключен шланг.

Гидроструйная

Для осуществления гидроструйной обработки применяется мощное оборудование подающее жидкость на рабочие поверхности под большим давлением.

Гидроструйная обработка (Фото: Instagram / sk.elvis)

Травление

Популярный способ обработки металлов на промышленных предприятиях. Чаще применяется для мелких деталей, заготовок сложной формы, тонколистового металла.

Техника безопасности при травлении

При проведении травления металла домашних условиях требуется соблюдать правила техники безопасности. Таким образом можно защитить свой организм от возможного негативного влияние химикатов. Правила и рекомендации:

1. Проводить работы нужно в помещении с хорошей вентиляцией.
2. Нельзя лить воду в кислоту. Можно наливать кислоту в воду.
3. Если для травления используется гальванический метод, требуется проверить оборудование для обработки на наличие поломок и неизолированных участков.
4. Чтобы не получить ожогов, необходимо использовать респиратор, защитные перчатки и очки.
5. В мастерской должен присутствовать огнетушитель.

При попадании кислоты на кожу, поражённый участок требуется промыть раствором соды. Щелочи смываются разбавленным уксусом.

Травление металла применяется на производстве и в домашних условиях. Это процесс позволяет создавать разнообразные рисунки на металлических и стеклянных поверхностях

Однако при работе с кислотами и щелочами требуется уделять особое внимание безопасности организма

Виды травления

Основные разновидности применяемой в промышленности обработки металлов:

• электролитическое – бывает катодное и анодное;
• химическое;
• плазменное.

Электролитическое травление

Электролитическая или гальваническая обработка металла применяется для быстрой очистки деталей, нанесения гравировок и получения пазов. Металлические детали погружают в кислотный или солевой электролит. Деталь становится катодом – отрицательным электродом или анодом – положительным электродом. Поэтому классифицируют два типа электролитического травления – катодное и анодное.

1. Катодное травление. Метод применяется для снятия окалины с поверхности изделий из углеродистых сталей после горячей прокатки или проведения закалки в масле. При катодном травлении материалом для анода служит свинец, электролитом является раствор соляной, серной кислоты или соли щелочного металла. В процессе электролиза на катоде активно выделяется газообразный водород, который взаимодействует с железом, и отрывает окалину. Металлическая поверхность при катодном методе активно насыщается водородом, что повышает хрупкость заготовки. Поэтому для тонкостенных изделий катодный способ не применяют.
2. Анодная электрохимическая очистка. Это самый распространённый в машиностроении способ. Процесс заключается в механическом отрывании на аноде оксидной плёнки кислородом и смешивании с электролитом металлических молекул. Электролит представляет собой раствор кислот или солей обрабатываемого металла. В качестве катода применяют свинец, медь и другие металлы. При анодной обработке поверхность изделий становится чистой, с небольшой шероховатостью, а металл растворяется в электролите. При этом способе существует риск уменьшения толщины заготовки и перетравливания.

Химическое травление

Метод химической обработки используют для очистки поверхности детали от оксидной плёнки, окалины и ржавчины для заготовок из следующих материалов:

• чёрных металлов;
• нержавеющих и жаропрочных сталей;
• титана и его сплавов;
• алюминия.

Для травления применяют серную, соляную или азотную кислоту. Заготовку погружают в кислотный или щелочной раствор, расплав соли и выдерживают на протяжении нужного временного интервала. Необходимое время для очистки может составлять от 1 до 120 минут.

Процесс очистки происходит за счёт выделения водорода при взаимодействии кислоты с металлом. Молекулы кислоты проникают через поры и трещины под оксидную плёнку. Там они взаимодействуют с металлической поверхностью, выделяется водород. Выделяющийся газ отрывает оксидную плёнку и очищает деталь.

Одновременно с оксидами в кислоте растворяется обрабатываемый металл. Чтобы предотвратить этот процесс используются ингибиторы коррозии.

Плазменное травление

При ионно-плазменном способе очистка и снятие поверхностного слоя происходит путём бомбардировки детали ионами инертных газов, которые не вступают в химическую реакцию с молекулами обрабатываемого материала. Позволяет делать высокоточные насечки, пазы с точностью до 10 нм. Технология применяется в микроэлектронике.

Плазмохимический метод предусматривает возбуждение плазмы в химически активной среде, что вызывает образование ионов и радикалов. Активные частицы, попадая на металлическую поверхность, вызывают химическую реакцию. При этом образуются лёгкие соединения, которые удаляются из окружающей воздушной среды вакуумными насосами.

Метод основывается на химических реакциях, возникающих при использовании химически активных газов, таких как кислород, обладающих большой реакционной способностью. Эти газы активно взаимодействуют в плазме газового разряда. В отличие от плазменной обработки в инертных газах при этом способе очистки активный газ вступает в реакцию только с определёнными молекулами.

Недостатком этого метода является боковое расширение пазов.

Подготовка найденного в сарае старого топора: первые шаги

Старый ржавый топор можно найти, наверное, в любом захламлённом сарае или гараже. А при правильном подходе и отсутствии лени из него вполне возможно сделать эксклюзивный подарок, которым новый владелец будет гордиться. Сегодня мы попробуем рассмотреть именно такой пример изготовления красивой и функциональной вещи из того, что под рукой.

Понятно, что ржавчина на нём совершенно ни к чему. Однако перед тем как её удалять, следует придать топору интересную форму. Прототипом может послужить любое историческое оружие, взятое за основу. Ну а дальше всё будет зависеть от фантазии. В данном примере было решено сделать что-то вроде топора викингов.

Придание топору нужной формы и его шлифовка

По очерченному контуру необходимо вырезать заготовку. Для этого можно использовать обычную болгарку с отрезным диском. Работа эта непростая, несмотря на кажущуюся элементарность, но вполне выполнимая.

ФОТО: YouTube.com По очерченному контуру вырезается заготовка

После того как заготовка стала похожа на будущий топорик, её требуется зашлифовать. В этой работе поможет лепестковый диск на болгарку. Попутно с обработкой отпиленных граней снимается и основной слой ржавчины. Ну а после, постепенно снижая зернистость наждачной бумаги, топорик полируется до тех пор, пока его поверхность не станет зеркальной.

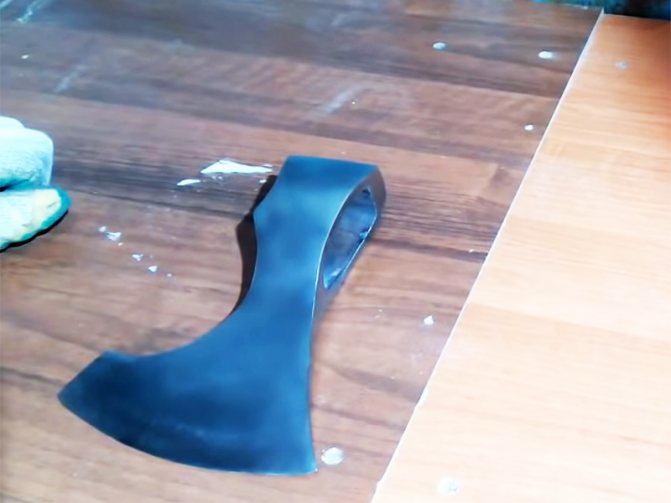

ФОТО: YouTube.com Топорик готов, пора переходить к его украшению

Альтернативные технологии травления

Недостатки травления в кислотах обусловили разработку иных технологических методов удаления поверхностной окалины. Наиболее распространен электрохимический (гальванический) метод, когда очищаемый металл подключается как анод или катод, а в качестве электролита используется концентрированный раствор сульфата трёхвалентного железа или хлорного железа (см. рис. 4). Анод и катод соединяются через источник питания, которым может быть любое зарядное устройство. Менее удачный, с точки зрения экологии, вариант – электролиз в едком натре или технической соде. Последняя замедляет очистку металлической поверхности, зато безопасна в санитарно-гигиеническом отношении.

Эффективной признана процедура удаления окалины в расплавах солей (см. рис. 5). Благодаря высокой температуре ванны (600-7000 °С) одновременно происходит снятие глубоких внутренних напряжений. Такая технология чаще применяется не относительно исходного проката, а для обработки заготовок, упрочнённых холодной пластической деформацией, о чём выполняется необходимая наклейка.

Травление не только облегчает условия последующей механической обработки проката, но и несколько улучшает микрогеометрию поверхности. В домашних условиях (см. рис. 6) широко используются растворы на основе солей серной и соляной кислот (например, медного купороса), но более безопасными считаются специальные гели, с помощью которых можно наносить состав на сравнительно небольшую поверхность, образуя сложные узоры. Процедуру следует проводить в перчатках из кислотостойкой резины, а помещение – тщательно проветривать. С художественными целями описанной обработке подвергают и некоторые цветные металлы, например, медь или серебро.

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная

Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность

Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона

Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Большой популярностью среди домашних мастеров — травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной

Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно

Азотная кислота

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву — глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Травление медных сплавов

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла

При травлении меди в домашних условиях следует соблюдать осторожность

Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода.

Титан стоит еще большим особняком — на первом этапе предварительного протравливания применяют щелочь, а на основном — уже кислоту. Для титана применяю самые сильные кислоты — плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

1. Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
2. Азотной кислотой.
3. Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
4. Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40оС, иначе протравливание растянется на многие часы.
5. Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Травление изделия из металла

Способы травления металла могут отличаться в зависимости от обрабатываемого материала. Например, цветные металлы или сталь и железо обрабатываются по-разному.

Цветной металл

Травление цветных металлов

Протравы подбираются в зависимости от вида металла, его физических и механических свойств. Например, сплавы на основе меди и чистую медь эффективнее всего обрабатывать с помощью серной, азотной, соляной или фосфорной кислот. В качестве катализатора, ускоряющего реакцию, можно использовать соединения на основе хрома.

Чтобы травить алюминий, необходимо использовать щелочные растворы. То же самое касается молибдена.

Титан интересен в процессе обработки. Изначально его нужно покрыть щелочным раствором и только потом использовать кислоты. В качестве вторых должны выступать мощные концентраты.

Травление печатных плат

Платы для электроприборов изготавливаются из текстолита. На одной из сторон платы находится слой медной фольги. Вытравить дорожки, по которым будет проходить ток, можно с помощью медного купороса, азотной кислоты, хлорного железа, разбавленной серной кислоты.

Травление стали

Часто методами травления со стали удаляются окалины или оксидная плёнка

Важно изначально обезжирить поверхность стали, чтобы на ней не осталось масляных подтёков или пятен жира. Они могут испортить внешний вид материала после травления

Также особое внимание нужно уделить протравам

Протравы, используемые для стали

Самый популярный состав, которые используют домашние мастера — азотная кислота. Часто её смешивают с соляной, чтобы добиться наилучшего эффекта. Эта смесь опасна и обращаться с ней нужно аккуратно. Чтобы работать с твердыми видами стали, требуется использовать смесь уксусной и азотной кислоты.

Азотная кислота

Процесс травления для других материалов

Часто с помощью травления создаются рисунки на стекле. Для этого применяются пары, которые выделяет плавиковая кислота. При этом защищают места, которые не нужно обрабатывать, с помощью воска или парафина.
