Горелка на отработке: чертежи, схема, принцип работы

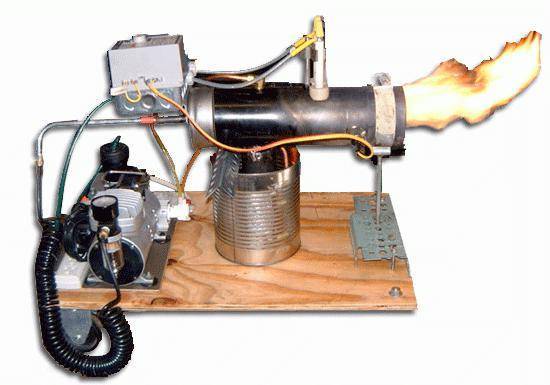

Общий вид готовой конструкции

Когда работа горелки настроена правильно, никакого дыма быть не должно. На выходе будет лишь горячий волнистый воздух.

Под горелкой находится масляный насос. Его задача всасывать масло из резервуара, где отстаивается масло, которое два раза проходит вокруг баллона из пропана (одновременно нагреваясь), выходит на ручку от двери и в результате распыляется.

Обратите внимание: в данной установке нет регулирования подачи пропана, так как контролировать её одной только рукоятью баллона достаточно неудобно, однако на всё может быть установлена автоматика. Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник. Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант

Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант

Также, для простоты понимания конструкции нет топливного бака, взвесь сразу заливается в отстойник. Есть различные чертежи данных горелок, однако сейчас мы рассматриваем самый простой вариант.

Преимущества данного типа горелки:

достаточно просто изготавливается без чьей-либо помощи.
дешевый способ получения тепла.
Эффективное и функциональное устройство, имеет небольшой вес, что даёт мобильность конструкции.

Печь на отработке: чертежи и этапы создания (из газового баллона)

Вскрытие баллона Прежде чем делать своими руками печь на отработке, необходимо выпустить весь газ и слить конденсат. Для этого открываем вентиль и намазываем выходное отверстие мыльной пеной. После того как пена перестала пузыриться аккуратно скручиваем вентиль, если он несъемный, то в днище высверливается отверстие. Чтобы сверло не дало искру, дрель сильно не прижимаем, а на место сверления периодически льем масло или воду.

Газовый конденсат аккуратно сливаем подальше от дома, он имеет резкий и стойкий неприятный запах. Баллон заполняем водой, чтобы удалить взрывоопасную, воздушно-газовую смесь. После промывки заготовка готова к разделке.

Вырезаются два проема. Ширина – треть диаметра баллона. Высота первого проема 200 мм второго 400 мм. ширина перемычки 50 мм.

Готовое оборудование

В магазинах климатического и теплового оборудования продаются горелки на отработанном топливе (масле). Аналогом реальных магазинов выступают онлайн порталы по продаже оборудования. Перечень доступных горелок по мощностям и возможностям крайне широк, как и ценовой диапазон. Большую часть рынка занимают следующие изготовители:

Ставпечь — горелки класса «Гном». Ценовая ниша от 40 тыс. руб. до 450 тыс. Диапазон мощностей 35 — 1000 кВт. Сопоставимы с горелками «Амалтея».
NORTEC — наиболее популярный китайский производитель. Бюджетные варианты на 60 кВт стоят 75 тыс. руб. Присутствуют универсальные модели 1500 кВт и стоимостью более 570 тыс. руб.
Euronord — еще одна китайская фирма, в ассортименте горелки 40 — 236 кВт, ценой 90 — 150 тыс. руб. соответственно.
Отечественная фирма Olympia имеет самую высокую цену, до 780 тыс. руб. за 500 кВт, но производитель имеет сертификат РосТеста.

В большинстве своем магазинные горелки — это эжекционные устройства, оборудованные автоматическими системами, подогревом горючего и датчиками безопасности. Всё управление осуществляется с электронного пульта. Также присутствует оборудование для крепления к котлу или подогревателю. Как видно, даже самые бюджетные варианты имеют приличную цену.

Преимущества и недостатки

Главное достоинство, из-за которого обрела широкую популярность самодельная горелка на отработке Бабингтон, — это ее всеядность, о чем уже говорилось выше. По сути, на сферическую поверхность можно лить какое угодно нагретое масло разумной степени загрязненности, правильно сделанная горелка будет все равно устойчиво работать. Не страшны ей и примеси бензина или антифриза, разве что их соотношение с маслом будет один к одному, тогда неизбежно возникнут проблемы. И то, это вовсе не повод избавляться от подобной смеси, для нормального функционирования горелки на отработанном масле ее потребуется хорошо разбавить «правильной» отработкой, а потом пускать в дело.

Другое преимущество – это простота конструкции, из-за чего мастера – умельцы быстро освоили данное изделие. И правда, изготовить «сердце» аппарата из шара или полусферы, помещенного в корпус, достаточно просто. Несколько сложнее организовать топливоподачу и нагнетание воздуха, да еще настроить всю систему, чтобы горелка Бабингтона, сделанная своими руками, работала устойчиво и безопасно. Но зато здесь есть широкий простор для внедрения различных технических решений.

Из серьезных недостатков агрегата бросается в глаза лишь один. Это постоянное наличие грязи в помещении, где функционирует горелка на жидком топливе. К сожалению, невозможно полностью исключить случайный разлив или просачивание загрязненного машинного масла через неплотности, даже если все сопряжения герметичны и установлена автоматика горелки Бабингтона. В той или иной степени грязно в помещении будет, с этим придется смириться.

Благодаря своей популярности и простоте горелка для котла на отработке изготавливается мастерами в разных вариациях, мы же возьмемся описать самую простую конструкцию, которая будет доступна для повтора в домашних условиях. Для начала нужно подобрать необходимые материалы, вот их перечень:

Стальной тройник с внутренними резьбами диаметром 50 мм – для корпуса.
Сгон с наружной резьбой диаметром 50 мм – для сопла. Длина его принимается по желанию, но не менее 100 мм – для сопла.
Колено из металла ДУ10 с наружными резьбами – для подключения топливной магистрали.
Трубка медная ДУ10 необходимой длины, но не менее 1 м – на топливную магистраль.
Металлический шар или полусфера, свободно входящая в тройник – для рабочей части.
Стальная трубка не менее ДУ10 – на подключение воздушного тракта.

Чтобы сделать горелку на отработке своими руками, надо произвести одну точную операцию – проделать отверстие по центру сферы. Диаметр отверстия – от 0.1 до 0.4 мм, идеальный вариант – 0.25 мм. Сделать его можно 2 способами: просверлить инструментом соответствующего диаметра либо установить готовый жиклер на 0.25 мм.

Проделать точно столь маленькое отверстие нелегко, тонкие сверла запросто ломаются. Инструкция, как это правильно сделать, показана ниже:

Другой способ выполнить калиброванное отверстие в сферической части автономной горелки – вставить туда жиклер требуемого диаметра. Для этого просверливается отверстие, чей диаметр чуть меньше наружного диаметра жиклера, и обрабатывается разверткой. Жиклер запрессовывается внутрь и полируется, как рассказано на видео:

Когда эта операция завершена, производим сборку горелки, опираясь на чертеж:

Сбоку сопла надо выполнить отверстие достаточно широкое, чтобы производить розжиг агрегата. Спираль нагрева горючего не нужна большая, достаточно 2-3 витков. Готовое изделие можно закрепить на монтажной пластине и встроить в любой котел, в том числе и самодельный. По окончании работы нужно присоединить воздушную и топливную магистрали, а потом организовать подачу масла и воздуха. Простейший способ топливоподачи – самотеком, для этого емкость с отработкой подвешивают к стене выше горелочного устройства и прокладывают от нее трубку.

Если же задействовать для перекачки масла насос, то впоследствии можно задействовать датчики контроля и блок управления, тогда у вас получится автоматическая горелка, которую эксплуатировать будет безопаснее. Подробная инструкция по подбору материалов и сборке устройства показана на видео:

Если все сделано правильно и диаметр воздушного отверстия составляет 0.25 мм, то расход топлива у горелки не должен превышать 1 л в час. Черной копоти при горении быть не должно, нужно добиться ровного горения факела. Настройка осуществляется перемещением сферы вперед–назад или изменением давления воздуха. С его нагнетанием справится любой компрессор, даже от холодильника, так как рабочее давление не бывает выше 4 Бар.

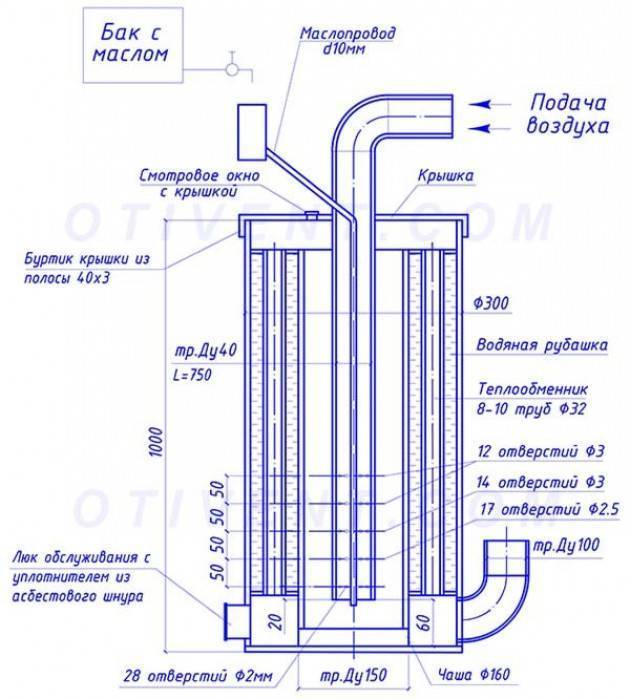

Сборка котла на отработанном масле с водяным контуром

Печи на жидком топливе стали широко использоваться в начале прошлого века. Сначала они появились в промышленности, но в 60-х годах их начали применять в быту. Яркий представитель такого оборудования — котел на отработанном масле с водяным контуром.

Стремительный рост его популярности в те годы объясняется доступностью нефтепродуктов. Люди могли покупать их очень дешево или же получать бесплатно.

Котел на отработанном масле – хороший и дешевый способ отопления гаража

Принцип действия

Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.

Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.

Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.

Способы очищения масла

Чтобы запустить разложение энергоносителя на простые составляющие, его всего лишь нужно нагреть до температуры в 400°C. Необходимые температурные показатели достигаются 2 способами. Первый способ подразумевает поджигания горючего в специальной емкости.

В процессе горения топливо начинает испаряться. Образующаяся кориолисова сила позволяет создать легковоспламеняющуюся газовоздушную смесь. Но это возможно только в том случае, если все параметры печи будут тщательно рассчитаны.

Особое внимание следует уделить характеристикам камеры сгорания. Она должна иметь определенный диаметр и высоту. В ее стенках делают многочисленные отверстия

В ее стенках делают многочисленные отверстия.

Через них происходит насыщение поднимающихся паров топлива кислородом.

Обратите внимание

В верхней части камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая зону дожигания, в которой сложные химические соединения распадаются на безвредные компоненты.

При втором способе зона пиролиза и дожига формируется непосредственно в пламени горелки.

Последняя должна иметь определенную конфигурацию и обеспечивать ступенчатое образование горючей смеси.

Такое устройство более сложное, так как для его функционирования требуется компрессор. Он обеспечивает топливу начальное движение.

А пары образуются за счет работы горелки. Такой же процесс можно увидеть в паяльной лампе.

Самодельные конструкции

Самодельные котлы на отработке с водяным контуром имеют похожий принцип действия, но функционируют несколько иначе. В них как таковой горелки нет. Ее роль выполняет разогретая до высоких температур емкость.

Капли масла, попадая на нее, моментально испаряются, а пары воспламеняются.

Это не чистый пиролиз, так как во время микровзрывов при столкновении топлива с раскаленной поверхностью дополнительно выделяется энергия от распада молекул.

Простейшая печь на отработке работает следующим образом:

Нижняя емкость в виде чаши. Верхняя камера дожига обогащенной смеси. Перфорированная металлическая труба с перфорацией для обогащения паров кислородом.

Для розжига топлива в нижней камере используется бензин. После начала горения масло интенсивно испаряется. Пары поднимаются вверх по трубе, обогащаются и сгорают в верхней камере.

При этом температура внизу редко превышает 350° C, а вверху 900° C. Если масло в нижнюю чашу будет добавляться вручную, то в ее крышке делают отверстие, позволяющую заливать горючее.

Для автоматической подачи подключают патрубок, ведущий к топливному баку.

Печь на отработке имеет следующие преимущества:

Универсальность. Ее можно использовать в любых закрытых помещениях. Возможность изготовить своими руками. Недорогое топливо. Высокая скорость разогрева. Компактные размеры.

Изготовление горелки на отработанном масле своими руками

Как уже говорилось ранее, конструкция такой горелки довольно проста. В корпус самодельной горелки на отработанном масле необходимо подвести воздухоподающую трубку с наконечником в виде полусферы, а также трубку подачи отработанного масла и магистраль отвода несгоревшего топлива.

Необходимые материалы:

Для корпуса горелки отлично подойдет водопроводный тройник. Лучше использовать стальную деталь

Медь слишком мягкая для этих целей, да и стоит медный тройник гораздо дороже стального, что очень важно при изготовлении горелки в первый раз, так как можно испортить материал. Внутренний диаметр резьбы тройника должен быть не менее 50 мм. Для сопла можно предусмотреть обычный сгон наружным диаметром резьбы 50 мм

Для сопла можно предусмотреть обычный сгон наружным диаметром резьбы 50 мм

Его длина должна быть не менее 100 мм. Для изготовления трубопровода подачи топлива в корпус горелки используется медная трубка диаметром 10 мм с напрессованными на нее штуцерами. Если сделать это самостоятельно проблематично, можно обратиться в любой автомагазин, который торгует запчастями для авто. Они часто продают трубопроводы на тормозную и топливную системы, а также могут изготовить его на заказ по требуемой длине. Необходимо будет только оплатить стоимость трубы, штуцеров и работы по их запаковке. Длина трубки должна быть достаточной для того, чтобы сделать несколько витков вокруг сопла для нагрева подаваемого топлива. Чтобы изготовить патрубок подачи воздуха, необходима стальная труба с диаметром не менее 10 мм. В конце трубки приваривается полусфера, из стали, чтобы обеспечить подачу воздуха. Диаметр ее должен быть таким, чтобы она свободно проходила по тройнику. Заглушка с наружным диаметром резьбы не менее 50 мм. Она будет необходима для установки воздушного трубопровода.

Помимо материалов для производства данной работы необходимы будут следующие инструменты:

Сварочный полуавтомат.
Дрель и набор сверл.
Набор метчиков для метрической и трубной резьбы.

Порядок монтажных работ:

Для удобства работы вначале лучше составить примерный чертеж горелки на отработанном масле. Это существенно облегчит процесс подбора и изготовления деталей, а также сборки всей конструкции.
Первым делом необходимо в центре заглушки проделать отверстие диаметром равному диаметру трубы.
Далее на конец трубы подачи воздуха наваривается полусфера. Перед этим в ней строго по центру проделывается отверстие. С этим могут возникнуть проблемы, так как вряд ли в домашних инструментах найдется подходящий инструмент. Решением проблемы может стать установка жиклера советующего внутреннего диаметра.
После того как полусфера приварена к трубке, последняя приваривается к заглушке. Сделать это нужно максимально аккуратно, чтобы трубка подачи воздуха стояла строго по центру корпуса горелки. В противном случае поток воздуха будет попадать не по центру сопла, а на его стенки, что сделает работу горелки неэффективной.
Затем заглушка вкручивается в тройник. И при помощи штангенциркуля замеряется положение полусферы. Именно в том месте, где она будет находиться, в корпусе сверлится отверстие для подачи топлива. Оно должно точно попадать на верхнюю дугу, чтобы стекать по всей полусфере.
В отверстии при помощи метчика нарезается резьба для закрепления штуцера. Затем в выход тройника вкручивается сгон, тем самым устанавливается сопло. Трубка подачи масла в горелку обкручивается на 2-3 витка вокруг сопла и подключается к системе подачи отработки.
Трубка подачи воздуха присоединяется к нагнетающему компрессору. В корпусе горелки необходимо сделать отверстие для поджига смеси. Снизу в тройник вкручивается патрубок отвода несгоревшего масла.
Теперь горелку на отработанном масле можно испытать. Для начала ее закрепляют на специальном кронштейне. Чтобы испытания не стали причиной пожара, проводить их желательно на открытой местности. Для начала на горелку подается сжатый воздух, а затем отработанное масло, после чего смесь поджигается. По мере прогрева горелки ее работа должна быть гораздо стабильнее.

Сверление отверстий

Чтобы поток воздуха как можно эффективней распылял топливо, отверстие должно быть как можно меньшего диаметра. В приоритете – 0,010 дюйма. Хотя допустимыми считаются и отверстия размером до 0,020. Для их получения используются специальные тонкие сверла. Если смотреть на них сбоку, то они покажутся вам прерывистыми. В любом случае, процесс сверления должен проходить медленно и аккуратно. Через эти отверстия будет проходить сжатый воздух.

Что же касается распыления с использованием воздуха, то этот вариант более предпочтителен, нежели газ. Обусловлено это дешевизной ресурса. Если за газ придется платить, то за воздух нет. Кроме того, его нужно совсем немного, поэтому можно использовать обычные компрессоры, какие ставят на аквариумы. В принципе, горелка Бабингтона, чертежи которой вы можете найти в данной статье, практически готова к использованию. Осталось несколько небольших деталей.

Виды

Эти устройства могут отличаться одно от другого по нескольким признакам. Прежде всего, по возможности регулирования мощности. Есть три разновидности:

Одноступенчатые

Это самые простые горелки, тепловая производительность которых, она же мощность, всегда является постоянной.

Количество поступающего тепла регулируется путем периодического включения/отключения горелки.

Преимущество данного устройства заключается в его низкой стоимости.

Недостаток — в том, что все элементы котла, и прежде всего теплообменник, работают с максимальной термической нагрузкой и в условиях резких температурных перепадов. А это негативно сказывается на долговечности теплогенератора.

Двухступенчатые

Такие устройства могут работать в двух режимах: с максимальной производительностью и с половинной. Половинный режим используется как промежуточный для плавного выхода на максимальную мощность либо как основной — при относительно теплой погоде.

Двухступенчатая горелка стоит дороже одноступенчатой, но зато оборудованный ею котел работает в щадящем режиме, а потому служит дольше.

Модулируемые

Самая дорогая разновидность дизельных горелок, которой свойственна возможность плавно регулировать мощность в широких пределах — от 10% до максимума. Такие горелки не отключаются, а работают постоянно — с той производительностью, которая требуется в данный момент. При этом не только снижается термическая нагрузка на теплообменник и топку, но и исключаются температурные перепады.

Дизельная горелка M 302

Вдобавок, уменьшается расход топлива. Ведь схема работы одно- и двухступенчатых горелок предполагает некоторый перегрев теплоносителя, вследствие чего величина теплопотерь возрастает (она пропорциональна разности температур внутри помещения и снаружи).

Если же котел оснащен модулируемой горелкой, никакого перегрева не происходит (температура все время поддерживается на заданной отметке), поэтому теплопотери, а значит и расход топлива, становятся минимальными.

Прочие виды

Также дизельные горелки отличаются по способу подачи первичного воздуха, который используется для приготовления топливно-воздушной смеси. По этому признаку их делят на два типа:

Диффузионные (атмосферные): самые простые горелки, в которых воздух засасывается за счет падения давления в движущемся потоке жидкости. Но при таком способе не всегда удается обеспечить поступление достаточного количества кислорода, поэтому топливо может сгорать не в полном объеме. Последствия — падение КПД установки и образование большого количества сажи.
Наддувные или дутьевые горелки: Снабжены вентилятором, который обеспечивает принудительную подачу воздуха в любом объеме. Стоят несколько дороже, но зато топливо при любых условиях сгорает полностью.

Особо мощные теплогенераторы оснащаются только дутьевыми горелками.

2 Принцип работы

В процессе горения бензина масло нагревается, закипает и начинает испаряться. Во время нехватки воздуха масляные пары слабо горят, поэтому их необходимо обогащать кислородом. Для этого используется перфорированная труба. При этом непосредственно в трубе и в верхней части печной конструкции происходит активное сгорание масляно-воздушного состава.

Температура камере, которая находится внизу, не превышает 400 °C, в то время как верхняя прогревается до 1000 °C. При ручной заливке горючего в нижней камере делают отверстие для топлива и розжига. При автоматической подаче в нее заводят патрубок, который соединяется с баком, находящимся снаружи. Также в этой камере необходимо выполнить отверстие с заслонкой, при помощи которой можно отрегулировать подачу кислорода, температуру и тягу.

Во время естественной циркуляции длину водяного контура проводят чуть больше, чтобы не допустить значительного перегрева. Принудительная циркуляция при помощи насосного оборудования дает возможность сделать меньше размер емкости для воды. Специалисты рекомендуют оборудовать отопительную систему манометром и термометром, чтобы была возможность контролировать параметры теплоносителя в контуре.

Горелка на отработке своими руками: принцип работы

Если просмотреть фото, рисунки и чертежи, становится очевидно, что вторичное масло на криволинейной поверхности образует тонкую пленку. Через паз под небольшим давлением газ или воздух подается в емкость. Масло после прогревания распыляется этим воздушным потоком, обеспечивая качественное воспламенение.

Именно этот способ воспламенения стал основой для изобретений, получивших распространение в самодельных аппаратах и капельных горелках на отработанном масле, выпускаемых в заводских условиях. Отработанное масло – это, по сути, бесплатное топливо, отслужившая суспензия. Поэтому оно считается более выгодным на фоне других источников тепла:

Горелку на отработанном масле возможно сделать своими руками

твердого топлива и брикетов для самодельной пеллетной горелки;
бензина и солярки;
электроэнергии;
природного газа;
керосина;
мазута.

Первые аппараты на керосине, дизтопливе и масле сильно коптили, выделяли неприятный запах. Позже предложили бензиновую горелку своими руками и аппараты на другом горючем сырье, но велись активные поиски бюджетного топлива. Масло оказалось подходящим источником тепла, но копоть и запах сводили на нет все достоинства. Поэтому все усилия изобретателей ушли на устранение указанных недостатков горелки для котлов на отработанном масле. Этому должны были способствовать полноценное сжигание, прогревание и фильтрация загрязненного топлива.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону

резервуар с отработанным маслом;
поддон для отработки;
трубка для подведения топлива;
небольшой топливный насос для подачи порций масла;
полусфера для распыления с небольшим отверстием;
камера для подогрева с нагревательным элементом (может отсутствовать).

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств

Особенности конструкции

В основе конструкции полусфера (шар) по которой сверху вниз течет широким потоком топливо. В полусфере имеется очень узкое отверстие, через которое подается воздушная струя. Воздух распыляет на своем пути масло, образуя поток мелкодисперсное смеси , которая поджигается и благополучно сгорает.

Воздух в полусферу подается под небольшим давлением (до 0,5 атм) компрессором, а масло стекает из трубки — выравнивателя давления (один и тот же уровень с переливом). Но вязкость масла должна быть не высокой и стабилизированной. Для этого оно разогревается в медной трубке, которая обвивает в 2 – 3 витка горелку, что стабилизирует толщину потока на полусфере, а значит и мощность горения.

Производительность (мощность), фактически определяется площадью отверстия в полусфере и толщиной потока масла (его вязкостью), т.е. объемом масла которое распылит воздушная струя в единицу времени. Не распыленное масло стекает обратно в бак с насосом или в отстойник, в зависимости от конструкции.

И еще важный момент который иногда забывают: в сопле горелки делаются отверстия (желательно регулируемые), по которым затягивается вторичный воздух, с которым и происходит полное сгорание.

Это интересно: Водяное отопление частного дома своими руками, схемы конструкций

Как сделать горелку самостоятельно

Чтобы понимать, как сделать горелочное устройство Бабингтона, нужно изучить его конструкцию по чертежам. Таковых на просторах интернета можно отыскать немало, но для изготовления лучше перенять опыт специалистов и взять в работу проверенный прототип. Ниже представлен чертеж горелки, сделанной и испытанной одним из опытных участников одного из специализированных форумов:

Теперь несколько слов о том, из чего можно смастерить агрегат по этому чертежу. Автор в качестве корпуса использовал обычный стальной тройник с резьбами для присоединения труб диаметром 2 дюйма (ДУ50). Вместо тройника сгодится и крестовина такого же размера. Остальные элементы – в соответствии с перечнем:

Любая металлическая деталь с полусферическим концом может выступать форсункой

Полусфера или полый шар для горелки Бабингтона. Вариантов несколько – начиная от дверной ручки из латуни и заканчивая различными сферическими гайками.

Сопло – сгон из металлической трубы с наружной трубной резьбой, длина – 150—200 мм.
Медная трубка диаметром 10 мм для топливного тракта.
Трубка металлическая для организации подачи воздуха. Диаметр – не менее 10 мм.
Фитинги резьбовые, служат для присоединения медной трубки к корпусу.

Также понадобится небольшой насос для перекачки отработанного масла. С этой задачей неплохо справляются агрегаты от автомобиля ВАЗ или мотоцикла, нужно только обеспечить их вращение от электродвигателя. Компрессор подойдет любой маломощный, в том числе от холодильника, поскольку давление в воздушном тракте должно быть небольшим (номинальное — около 2 Бар, максимум – 4 Бар).

Важная операция – просверлить в импровизированной форсунке калиброванное отверстие очень малого диаметра. Но сначала необходимо подобрать сверло требуемого размера, ведь от величины отверстия будет зависеть мощность будущей самодельной горелки Бабингтона. О расчете мощности будет сказано в следующем разделе, а о том, как самому сделать маленькое отверстие, подробно показано на видео:

Подбор мощности

Фокус в том, что самостоятельно произвести такой расчет по формулам довольно затруднительно. Есть данные, полученные на практике, и они гласят, что разные мастера-умельцы делают одно или несколько отверстий диаметром от 0.1 до 0.3 мм. Есть и более точная информация: если изготовить горелку с 1 отверстием размером 0.25 мм, то получится добиться мощности котла до 15 кВт (в зависимости от вида топлива).

Опираясь на эти данные, можно подобрать тепловую мощность агрегата количеством отверстий. Чтобы выйти на 30—35 кВт, придется просверлить не 1 отверстие на 0.25 мм, а два. Причем расстояние между ними нужно выдержать не менее 8 мм, чтобы факелы топливовоздушной смеси не гасили друг друга. По опыту, при работе горелки Бабингтона на отработке через одно отверстие 0.25 мм приблизительный расход масла в максимальном режиме составит до 2 л в час.
