Гайколом: назначение, использование и виды инструмента

Гайколом (гайкоруб, гайкорез, СССР М2-М8), принцип работы и применение. МИРовая библиотека

Одна прикипевшая к болту гайка может превратиться в настоящую проблему. Если резьбовое соединение не удается разобрать стандартным способом, ситуацию способен спасти гайкорез.

Существует множество видов этого инструмента.

Еще одно название – гайкокол, так как крепеж часто раскалывается под натиском клиновидного режущего механизма.

В действительности, прежде чем воспользоваться гайкоколом, мастер испробует все возможные варианты отвинтить прикипевшую гайку: вымачивание в керосине, прогрев паяльной лампой, торцевой или накидной ключ с большим рычагом.

И когда грани крепежа будут полностью слизаны, принимается решение использовать импровизированный гайкоруб – молоток в паре с зубилом.

Однако, такой метод травмоопасен и сам по себе неэффективен, особенно, если нет места для хорошего размаха перед ударом.

Тогда-то мастер вспоминает, что где-то когда-то он оставлял в инструментальном ящике раскалыватель гаек, способный освободить болт за минуту, а то и меньше.

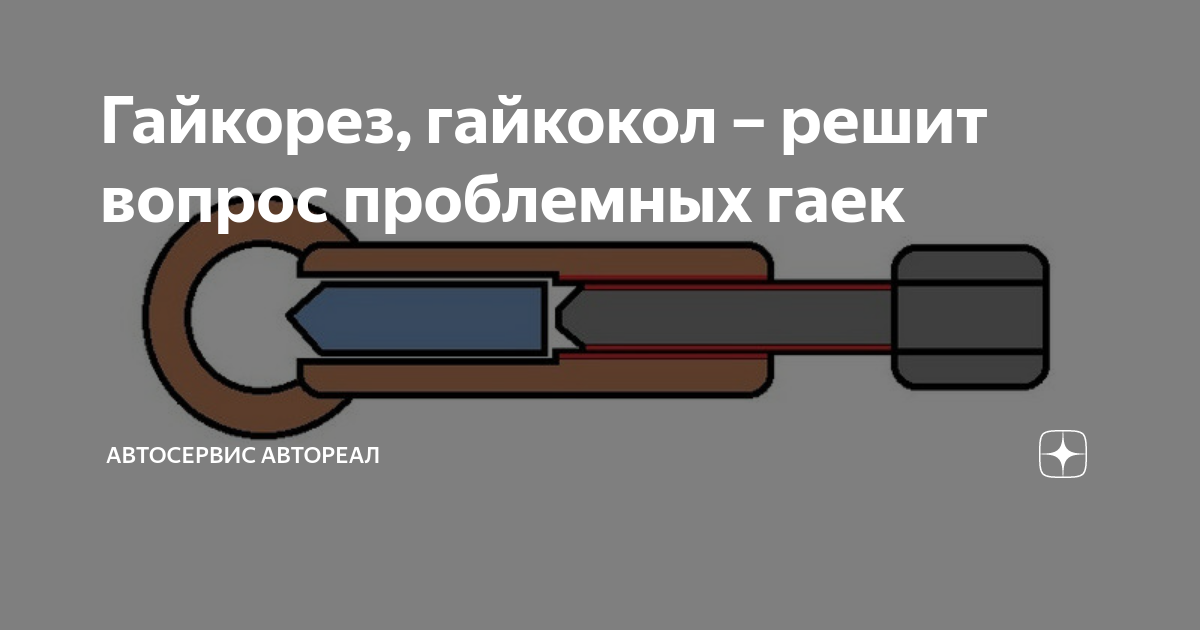

Назначение и принцип действия гайкореза

Гайкорез предназначен для удаления гаек с любыми повреждениями, независимо от степени их покрытия ржавчиной.

Не смотря на все многообразие конструкций инструмента, в их основе лежит режущий зуб, который медленно вдавливается в гайку, прорезает ее со стороны граней до самой резьбы, освобождая болт без его повреждения.

Клиновидная форма зуба способствует расширению гайки в месте реза, из-за чего крепеж часто раскалывается надвое.

Гайка с прорезанной гранью легко удаляется рукой, или откручивается ключом.

Принцип работы гайколома схож с зубилом, однако, вместо ударного воздействия на гайку, на нее оказывается медленное давление режущего элемента.

Изготовление

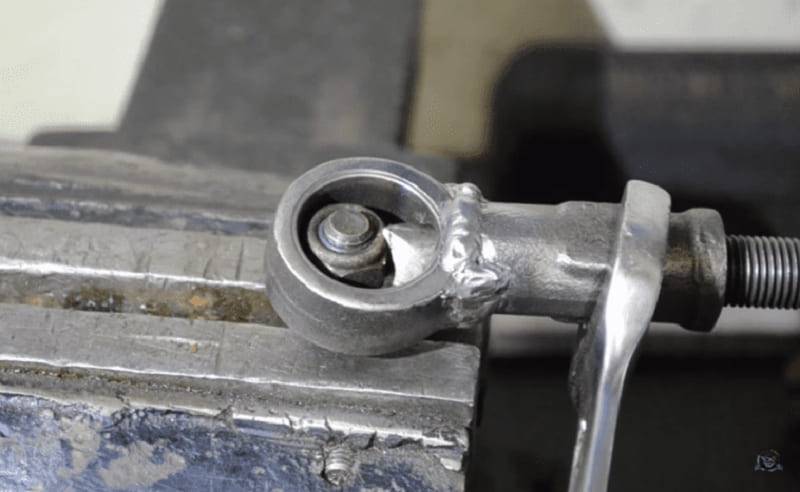

Берём ненужный наконечник рулевой тяги от легкового автомобиля и отпиливаем от него всё не нужное.

Далее сверлим отверстие сверлом 10 мм по class=»aligncenter» width=»1280″ height=»720″|fcw3qayjh5a| src=»https://www.freeseller.ru/uploads/posts/2018-11/1541414332_gajkokol-svoimi-rukami-6.jpg» class=»aligncenter» width=»1280″ height=»720″ Привариваем гайку М12 к основанию наконечника так, чтобы оба отверстия совпали, для этого в отверстие гайки можно вставить шток 10 мм который сцентрирует две заготовки.

Готовую деталь шлифуем и полируем (по желанию) придавая более эстетический и красивый вид нашей заготовке.

Теперь чтобы изготовить колущий элемент нашему гайкоколу, мы используем кусок хвостовика от сверла 10 мм. Отрезаем кусок сверла длинной 35 мм, и затачиваем его с обеих сторон как зубило.

Дальше берём заточенный кусок сверла и вставляем его внутрь гайки, после чего вкручиваем болт. Желательно использовать болт с твёрдостью не менее 8,8 единиц, так ваше устройство прослужит гораздо дольше.

Устройство и характеристики

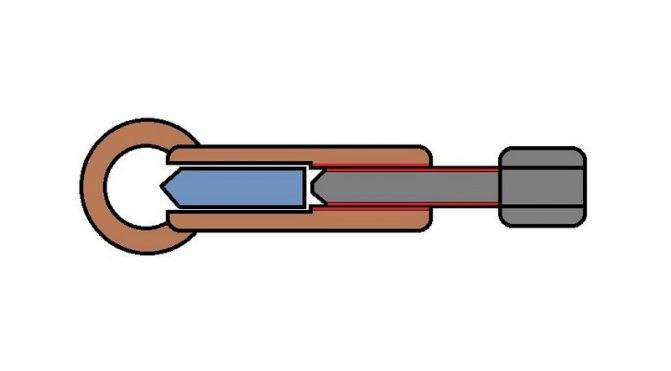

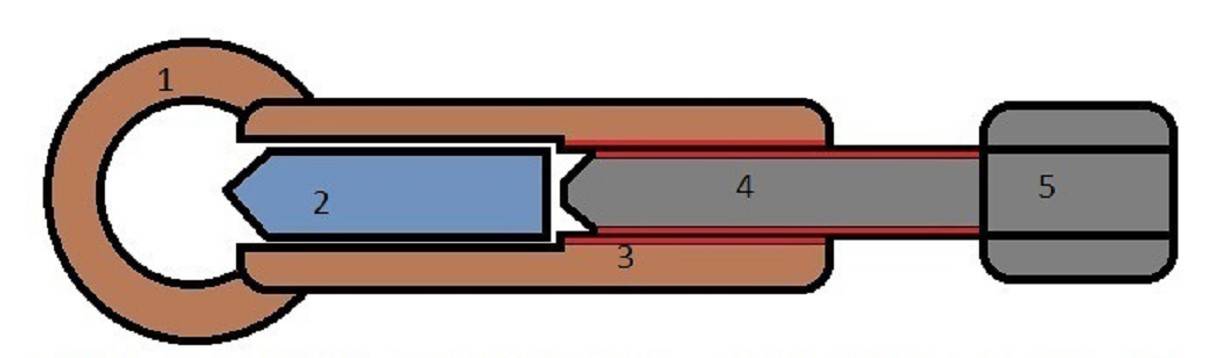

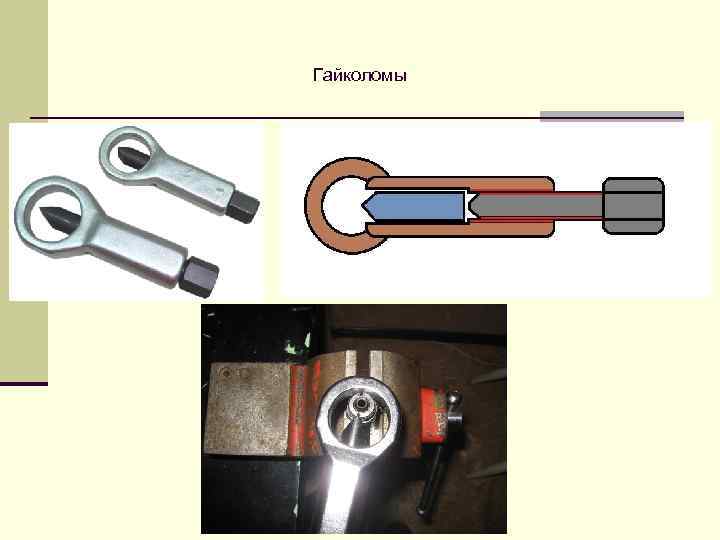

Конструкция каждого гайкореза состоит из следующих элементов:

• Корпус может иметь кольцевую замкнутую или С-образую форму.

Первый вариант распространен среди инструмента с ручным приводом, обладает повышенной жесткостью.

С-образный вариант менее жесткий, но его использование обуславливается конструктивными особенностями некоторых гайкорезов.

Корпус накидывается на гайку, подобно накидному ключу, с ручкой для удержания, которая работает, как резьбовой упор для режущего зуба в механических моделях.

• Режущий зуб – рабочая часть инструмента.

• Привод – элемент гайколома, двигающий зуб или нажимную опору.

В зависимости от типа инструмента, бывает ручной и гидравлический.

В последнем варианте используется гидроцилиндр, многократно повышающий прикладываемое усилие.

Характеристики гайкореза, на которые следует ориентироваться при его выборе:

Габариты инструмента и его масса;
Диаметр гаек, с которым способен работать гайколом;
Тип привода.

Материал

Гайколомы изготавливаются из инструментальной стали с хромованадиевой режущей частью, обладающей высокой прочностью и износостойкостью.

Рукоять инструмента может быть покрыта маслостойкой резиной, что обеспечивает надежный хват влажными или жирными руками.

Размеры и вес

Каждая модель гайкореза подходит для работы с гайками определенного диапазона размерностей.

Обуславливается это не только размерами накидного корпуса, но и диаметром самого ножа.

Это логично, т.к. если взять слишком большой инструмент, зуб, вместо разрезания грани гайки, будет сминать крепеж, повреждая тем самым резьбу болта.

Гайколом: назначение, использование и виды инструмента

При демонтаже и замене деталей приходится разбираться с приржавевшими и прикипевшимися гайками. К сожалению, отворачивать такой крепёж при помощи ключа довольно проблематично. Одним из наиболее простых в применении и эффективных способов является разбор болтовых соединений при помощи гайколома.

Устройство и характеристики

Вне зависимости от конкретной модели гайколом имеет следующие части: корпус, привод, режущий элемент.

Корпус гайкокола, подобно накидному ключу, устанавливается на гайке, для чего его выполняют в виде полу или полного кольца. Диаметр отверстия определяет, с какими гайками может работать инструмент. Рукоятка с винтом в механических моделях также служит упором для режущей части. Привод создаёт необходимое для резки металла усилие.

В связи с тем, что каждый инструмент имеет допустимый диапазон гаек, при покупке имеет смысл брать набор гайколомов. Так нужный вариант всегда будет в наличии.

Материал

В качестве основного материала выступает сталь, для режущего компонента – более прочные и износостойкие марки из легированного металла. Ручки покрывают химическистойкой резиной для большего комфорта и надёжного хвата, в т. ч. замасленными руками.

Размеры и вес

Габариты и масса гайколома варьируются от модели к модели и зависят от рабочего диапазона диаметров гаек. Простые механические приборы длиной около 100 мм весят примерно 200 г. Гайкоколы усиленные гидравликой под гайки до 24 мм могут весить до 4 кг. По габаритам данный гайколом гидравлический будет схож с автомобильным домкратом.

Работая, стоит придерживаться следующих правил:

Не поправлять гайку руками во время демонтажа.
Обязательно перед началом работы надеваются защитные очки и перчатки.
Контролировать расположение режущей части, её движение должно идти по направлению к центру болта. Допустимо лишь минимальное отклонение.

Как сделать гайкокол своими руками

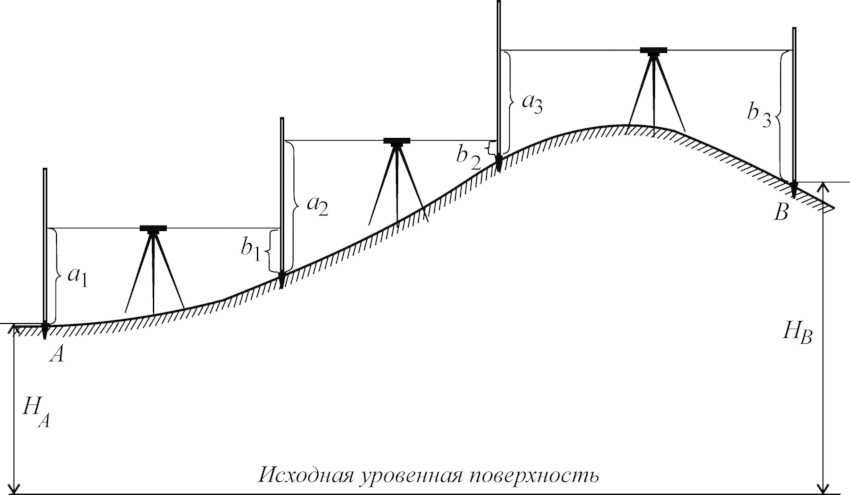

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

На заметку! Лазерные нивелиры 360° также требуют установки и настройки измерительной рейки, но их особенность заключается в создании более объемной плоскости.

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой.

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления. Затем помощник должен изменить положение рейки

Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Гайкорез или как выкрутить гайку (болт). / Блог им. AntiFlash / БайкПост

Привет, Байкпостовчанин. Кажется, ты используешь AdBlock. БайкПост развивается и существует за счет доходов от рекламы. Добавь нас в исключения.

открытое письмо как отключить

Пробег

голосов: 21

Блог им. AntiFlash

Денис

6479-е место в рейтинге байкпостовцев Добрый день, хотел бы затронуть тему одного с виду (да и по названию) полезного инструмента — Гайкорез. Немного предыстории.

Все началось с того, что у меня слизались гайки на ГБЦ, одна была сбоку и ее в принципе не составило бы труда срезать, но хотелось сохранить резьбу, да и голову разносить не хотелось…

Не долго полазив в интернете много вычитал, ничего не понял и в итоге решил написать статейку. Существует два типа гайкорезов: 1. Гидравлический 2. Механический И так по очереди.

Гидравлический гайкорез работает по типу, вы качаете насос и жидкость толкает лезвие, которое в свое время режет гайку предоставлю видео о том как работает.

Гидравлический гайкорез мне понравился, но опробовать мне его не удалось, не смог найти у себя в городе. Так что больше мне нечего о нем сказать. Теперь расскажу о том что мне удалось испытать. Это механический гайкорез, он устроен проще. Вы крутите болт, а он двигает лезвие.

Сходил в магазин автозапчастей и купил, ну и направился в гараж. Одел я значит на гайку и начал крутить болт, по началу все шло хорошо, но как только лезвие уткнулось в гайку, то при следующих оборотах болта лезвие начало крошится. Но не надо отчаиваться, вера в инструмент не потеряна, просто я купил дешевый гайкорез за 200 рублей и приду домой полез листать рунет и понял, что тут лучше не экономить и нормальный гайкорез будет стоить 1500-2000 рублей. (так что мой косяк, купил Китай) С помощью гайкореза, гайки я так и не снял ну пришлось воспользоваться дедовскими способами, это нагреть и срывать или сносить зубилом и молотом. Ну начал греть и разогрел почти до красна, начал срывать, а она не в какую (потом еще раз попробовал). Но в итоге плюнул на это все, взял зубило с молотом, ну и понеслась. Через 12-20 минут долбежки, так долго потому, что одна гайка была возле натяжителя цепи грм и там было просто не с руки. Вот результат.

Вывод: 1. Гайкорез — инструмент дельный, но если будите покупать, то покупайте нормальный. (желательно той фирмы, что на видео) 2. Если не смогли или не захотели покупать гайкорез, то грейте и пытайтесь срывать гайку(болт). 3. А если гайка(болт) стала совсем круглая как в моем случае было, то зубило и молоток в руки, только не переусердствуйте и не сломайте болт на котором гайка или не снесите шляпку болта(если шляпка болта округлилась, то лучше наварить сверху гайку и пробовать срывать за неё) . P.S. А лучше вообще старайтесь не слизывать грани на гайках и болтах.

Гайколом. Переходим к радикальным мерам!

После того, как человек изобрёл гайку, он столкнулся с двумя её нехорошими свойствами. Когда не нужно, она легко отворачивается и теряется. И наоборот — попытки отвернуть иногда остаются тщетными. На протяжении веков эту проблему решали по-разному. Сегодня для этой цели используют специальный инструмент — гайколом (также называемый: гайкорез, гайкоруб, гайкокус).

Как обычно отвинчивали нехорошие гайки?

До недавнего времени для откручивания проблемного крепежа (закипевшие, приржавевшие гайки, а также с зализанными гранями) использовали подручные средства.

Щадящие способы:

Смочить резьбовое соединение керосином или проникающей смазкой типа WD-40. Эта процедура требует длительного времени, поскольку одного раза недостаточно и требуется выдержка в течение нескольких часов.
Нагреть гайку с помощью газовой горелки или теплового пистолета.
Приварить к отвинчиваемой другую, более крупную гайку, после чего попытаться отвинтить то, что получилось, ключом большего размера.

Хирургические методы:

Стронуть с места или разрубить зубилом. Для этого необходимо обладать твёрдой рукой и точным глазомером. Пригодится и минимальное владение ненормативной лексикой, после того, как стукнете себе молотком по руке.
Отпилить ножовкой по металлу или болгаркой, если есть доступ.

В результате хирургического вмешательства будет испорчен также болт или шпилька.

Устройство и принцип действия гайколома

Несмотря на многообразие конструкций механических девайсов, все они включают в себя:

Корпус, обычно кольцевой или замкнутой формы, как наиболее жёсткой. У некоторых инструментов (гидравлических с мультипликатором) форма корпуса — С-образная. Жёсткость открытого корпуса меньше, однако такая форма диктуется особенностями конструкции.
Режущий элемент — клиновой нож, который может быть как подвижным, так и неподвижным (закреплённым на корпусе).
Привод перемещения ножа или нажимной опоры.

Механизм перемещения	Тип привода	Насос	Гидростанция
Механический (винтовой)	Ручной	—	—
Гидравлический	—	—
Ручной	—
Ножной	—
Механизированный	—	+

Как работает гайколом? По принципу действия он напоминает зубило. Отличие в том, что перерубает деталь не с удара, а плавным перемещением режущего зуба.

В механическом устройстве движение обеспечивается за счёт винтовой передачи (резьбы). Для этого с помощью гаечного ключа вращают силовой винт, который ввинчиваясь в неподвижную резьбовую втулку, заставляет двигаться режущий клин, в результате чего стенка шестигранника перекусывается.

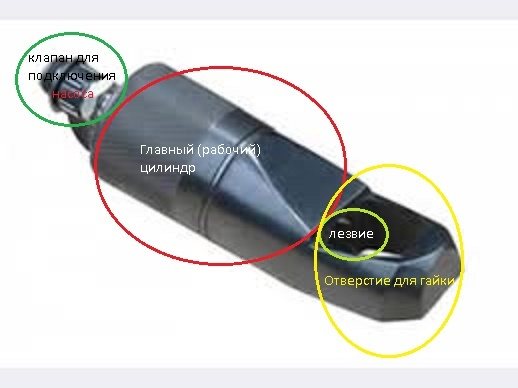

Гидравлические гайколомы работают от поршневого привода за счёт давления рабочей жидкости (масла). Бывают следующих видов:

Со встроенным гидроусилителем. Внешне ничто не выдаёт гидравлической природы устройства (за исключением открытой формы корпуса). Деталь перекусывают вращением такого же винта, как и в механических устройствах. Но, как говорят французы, — «дьявол кроется в деталях». Внутри выполнены две цилиндрических расточки разного диаметра, заполненных маслом, в каждой из которых находится свой поршень. Винт при его вращении перемещает не резак, а маленький поршень, который создаёт перед собой давление. Во второй расточке оно действует на большую площадь, в результате чего усилие увеличивается.
Аналог гидравлического домкрата. Представляет собой корпус с двумя рукоятками, внутри которого имеется масляный резервуар и двухпоршневой мультипликатор. В процессе работы за одну рукоятку удерживают инструмент, другой совершают качательные движения. Внешне это напоминает работу с гидравлическим домкратом или со шприцом для пластичной смазки.
Работающие от отдельного привода. Режущий аппарат вместо нажимного винта оснащен муфтой для быстрого подключения гидравлики. Внешний источник давления — ручной или ножной гидравлический насос (помпа), либо гидростанция с электроприводом.

Механические ручные

Доступный инструмент, в основном бытового назначения, если требуется удалить закисший крепёж при ремонте автомобиля или другой транспортной техники. Для всех рукастых автолюбителей или связанных с ремонтом различных металлических конструкций.

Как пользоваться гайколомом

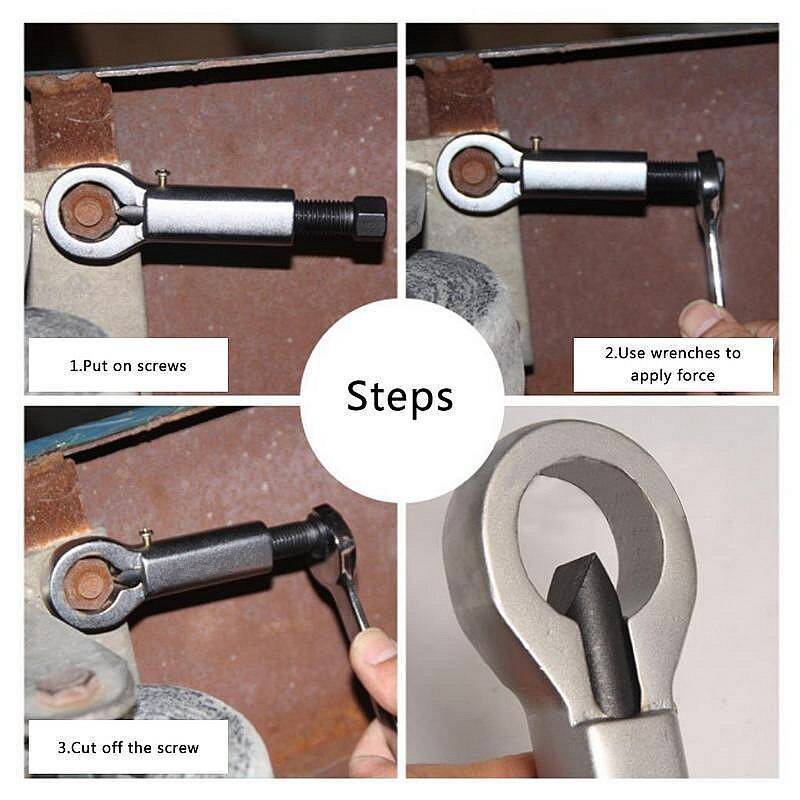

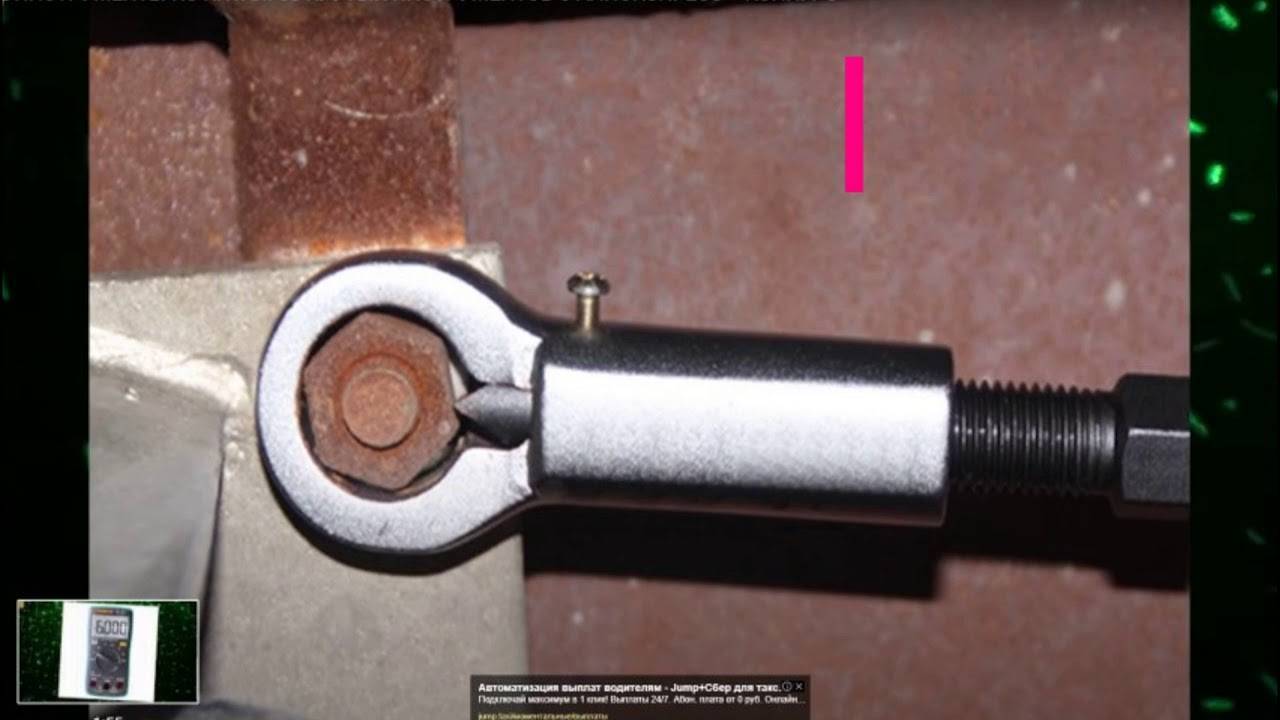

Пришло время попробовать наш рукодельный гайкорез в деле. Устанавливаем рабочий конец на заклинившую гайку, отмечаем инструмент одним ключом, а иным заворачиваем болт, давя режущим элементом на гайку. Металл крепления начинает понемногу раздвигаться, пока не потрескается. После проржавевшая гайка легко свинчивается.

Гайколом гидравлический ещё более удобен в работе, благодаря самой лучшей конструкции и расположению ручек. А так как усилие развивается давлением жидкости, а не мышечной силой, инструмент позволяет демонтировать очень много соединений не испытывая большой усталости.

Гайкорез дает возможность без лишних затрат труда разобрать болтовое скрепление, не повреждив резьбу. Наваривание дополнительных гаек крупного размера и использование серной кислоты медленно вытесняется из практики, и на данный момент уже считается прошлым столетием. Удобство использования гайколомов по праву и хозяева автомобиля и предприятия промышленности, хорошо выбор инструментов дает возможность подобрать оптимальный по мощности и стоимости вариант.

Виды гайкорезов и их цена

Гайкорезы могут иметь подвижный или неподвижный зуб (гайка надавливается на лезвие толкателем), иметь замкнутый кольцевой или С-образный накидной корпус.

Некоторые модели оснащены одновременно двумя резцами, расположенными друг напротив друга.

В зависимости от типа привода, инструмент классифицируется, как:

Механический гайкорез

Это ручное устройство, режущий зуб которого движется под действием проворачиваемого вручную винта-толкателя.

Со стороны рукояти такой винт имеет шляпку с гранями под обыкновенный гаечный ключ.

Конструктивно простой инструмент, выдающий относительно небольшое давление на грань гайки.

Усиленный вариант гайкореза имеет более толстые элементы, включая кованный корпус.

Преимущественно используется в быту, популярен среди автомобилистов.

Подходит для быстрого удаления закисшей гайки небольшого диаметра.

Производителями выпускаются как отдельные модели, так и наборы с 2 – 4-мя инструментами под различные диапазоны размерностей крепежа, вплоть до 27 мм.

Стоимость отдельных механических гайкорезов составляет от 200-3000 рублей и более.

Цена зависит от производителя, качества инструмента, его размеров.

Стоимость наборов варьируется, как правило, в пределах 1 тыс. – 3,5 тыс. рублей.

Гидравлический гайкокол

Это устройство, режущий зуб которого движется под действием поршня гидроцилиндра.

В свою очередь, гидравлические гайкоколы, в зависимости от расположения привода, делятся на:

• Компактные (со встроенным гидравлическим усилителем) – инструмент, внешне мало отличается от механического варианта.

При вращении винта (аналогично механическому гайкорезу), создается давление на поршне, а благодаря усилителю такой гайкоруб может справляться с более сложными задачами.

Компактные гидравлические гайкорезы могут развивать усилие до 5 тонн, а их стоимость находится в пределах 1,5 – 7 тыс. рублей.

При этом, винт вращается намного легче, чем у механического аналога.

• Ручные – это инструмент, устройство которого аналогично автомобильному домкрату.

Внешне напоминают шприц для пластичной смазки.

На корпусе установлена неподвижная (для удержания) и подвижная рукоять, которой накачивается давление во встроенный двухпоршневой мультипликатор.

Ручные гидравлические гайколомы способны развивать усилие до 35 тонн.

Среди минусов – высокая стоимость (9 – 30 тыс. рублей и выше).

Используются, как правило, при проведении ремонтных и строительных работ, где отсутствует подключение к электросети.

• С отдельным приводом – инструмент с гидроцилиндром, который, посредством муфты, подключается к внешним источникам давления.

Это могут быть как ручные помпы (или ножные), так и полноценные гидростанции, как бензиновые, так и электрические.

Гидравлические гайкорезы с подключающимся приводом являются и самыми мощными.

Они с легкостью справляются с 50-миллиметровыми гайками.

Стоимость самого гайколома начинается от 15 тыс. рублей.

Ножной или ручной выносной насос – это приблизительно еще 15 – 20 тыс. рублей.

Насосная электростанция – 50 – 240 тыс. рублей, а бензиновый вариант – 250 – 500 тыс. рублей.

Итого, стоимость такого гайкореза может перевалить за полмиллиона рублей.

Используется в тяжелой промышленности, на железной дороге, при прокладке или ремонте линий электропередач (ЛЭП), монтажных и строительных работах.

В тех случаях, где кольцевой корпус невозможно накинуть на гайку, например, когда она прикручена вплотную к какой-либо конструкции, применяются так называемые универсальные гайкорубы.

Их С-образный корпус может быть надет на гайку со стороны ее граней (сбоку).

Такие гайкорезы менее прочные, чем кольцевые, однако, в некоторых ситуациях без них невозможно обойтись.

Внешне напоминают G-образную струбцину.
