Фуговальные станки по дереву

Уход

Особенности работы фуговального станка способствуют образованию большого количества мелкой древесной стружки и пыли, которые часто служат причиной выхода оборудования из строя. Кроме того отходы производства усложняют уход за станком. Если работы ведутся время от времени, то для домашней мастерской подойдет и обычный пылесос. Однако в тех случаях, когда фуговальный станок работает постоянно, для уборки отходов производства понадобится специализированный стружкоотсос. Последние бывают:

  • переносными;

  • стационарными;

  • мобильными.

Кроме древесной стружки такие устройства улавливают мелкодисперсные отходы, образующиеся в процессе обработки слоистых материалов (МДФ и др).

Производители

Фуговальные станки относятся к базовому набору столярной мастерской. Поэтому, их изготовлением занимаются все производители деревообрабатывающего оборудования, среди которых можно назвать следующие фирмы:

А Вы обращаете внимание на бренд при покупке инструмента?

Конечно!Не особо

  • Jet (Швейцария);
  • Metabo (Япония);
  • BELMASH (Беларусь);
  • Энкор (Россия);
  • Зубр (Россия);
  • PATRIOT (Германия);
  • Dewalt (США);
  • Makita (Япония).

Полный перечень производителей гораздо длиннее. Привести его целиком невозможно, да это и не имеет смысла. Здесь указаны самые популярные фирмы, продукция которых высоко оценивается пользователями и вполне устраивает своих владельцев.

Настройка и работа

Первое, что делают, начиная работать на фуговальном станке, это проверяют и при необходимости осуществляют настройку последнего. Только после этого его переводят в рабочий режим.

Настройка

Правильно настроенный станок – это залог безотказной работы и высококачественной обработки древесины. В процессе настройки осуществляют:

  • контроль параллельности, а при необходимости и затачивание режущей кромки ножей;

  • комплексную регулировку столов и направляющей линейки под размер толщины слоя снимаемой древесины;

  • установку скорости подачи заготовки и регулировку подающего механизма.

Каждый из режущих ножей имеет заостренный на 40° угол и фаску. При этом закругление режущей кромки ножа не должно быть больше 8 мкм. Затачивают ножи на ножеточильном устройстве

При установке ножей не менее важно добиться их параллельности – отклонение на длине 100 см не должно превышать 0,1 мм. Добиться такой точности можно, используя специальные индикаторы.

Ножи устанавливают в режущий вал после того, как будут опущены обе плиты.  При этом и вал и лезвия не должны выступать за кромку стружколомателя более, чем на 2 мм.

Плиты рабочей поверхности поднимают до тех пор, пока зазор между их губками и кромками лезвий не достигнет величины 2,5 мм. Если размер щели будет большой (> 3 мм), то древесину начнет вырывать кусками, а если меньше 2 мм – то режущая кромка ножей будет деформироваться. Контролируют зазор специальными калиброванными пластинами.

Что касается направляющей, то зазор между ней и левым краем режущего вала должен быть немногим больше, чем ширина заготовки.

Автоподатчик настраивается, рассчитывая на подачу заготовок с малым прижимом.

ВНИМАНИЕ! Регулируют рабочие механизмы фуговального станка с учетом следующих допусков:

  • по перпендикуляру – не больше 0,1 мм на каждые 10 см;

  • по плоскости – не больше 0,15 мм/м.

Настроив станок, делают пробный запуск, во время которого обрабатывают несколько заготовок. В том случае, когда не удалось добиться требуемого результата, регулировку повторяют.

Принцип действия

Приступая к работе, заготовку осматривают и кладут на переднюю плиту выпуклой плоскостью вниз. Когда вал с ножами начинает вращаться, ему навстречу подается заготовка, которую прижимают к направляющей. Обработанную часть заготовки прижимают к поверхности задней плиты.

Если при осмотре обработанной заготовки окажется, что она недостаточно простругана, то процесс повторяют.

При двух перпендикулярных плоскостях сначала обрабатывают ту, которая больше по площади. Затем заготовку прижимают обработанной стороной к направляющей и повторяют процесс.

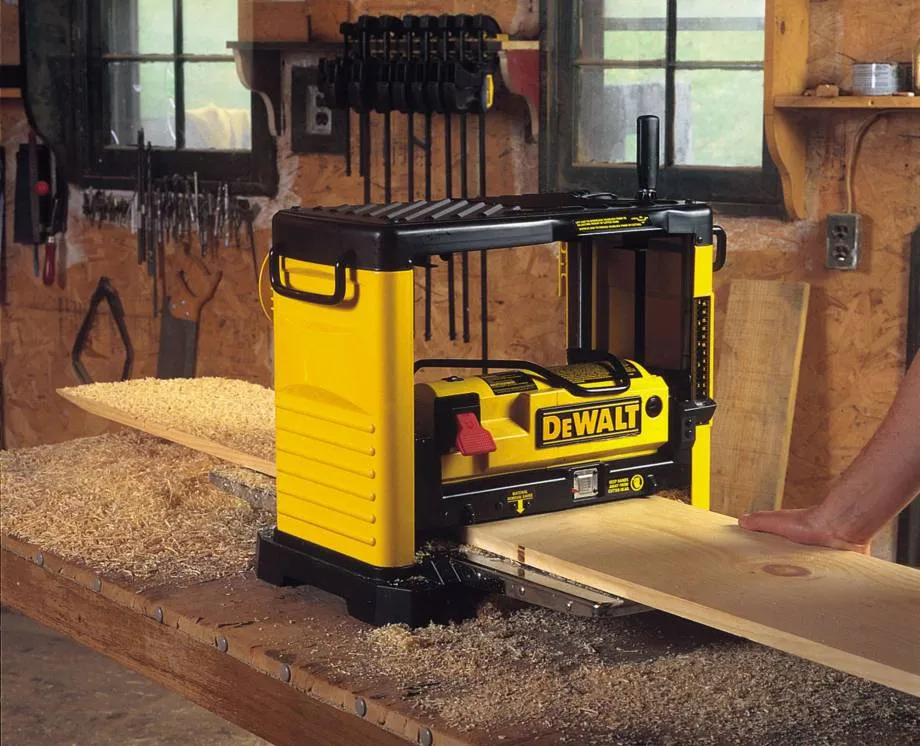

DeWalt 733 – 52243₽

Жесткая блокировка положения строгающего блока предотвращает любые движения. В том числе и под воздействием неровной поверхности заготовки. Тонкая настройка и ограничитель глубины строгания – обеспечивают безукоризненное калибрование пиломатериала. Автоматический размыкатель прекращает подачу электроэнергии на двигатель при малейшем увеличении напряжения в сети. Усиленный каркас, литая станина и надежно фиксируемые дополнительные столы позволяют избежать брака при работе с длинномерами.

ХарактеристикиЗначения
Мощность, кВт1.8
Частота вращения вала, об./мин10000
Скорость автоматической подачи заготовки, м/мин8
Глубина строгания (максимальная / рабочая), мм2 / 1
Предельные габариты заготовки (H-высота / B-ширина), ммH-152, B-317
Длина рейсмусового стола, мм520
Конструкционные особенностиНаправляющие стойки проходят через каждый угол рабочего блока, фиксация строгающего вала
Доп. комплектацияНабор ключей, кожух стружкоотвода, переходник для подключения пылесоса
Вес, кг33.6
Разработка / производствоСША / США
Стоимость, руб.52243

Смотреть видеообзор DeWalt 733:

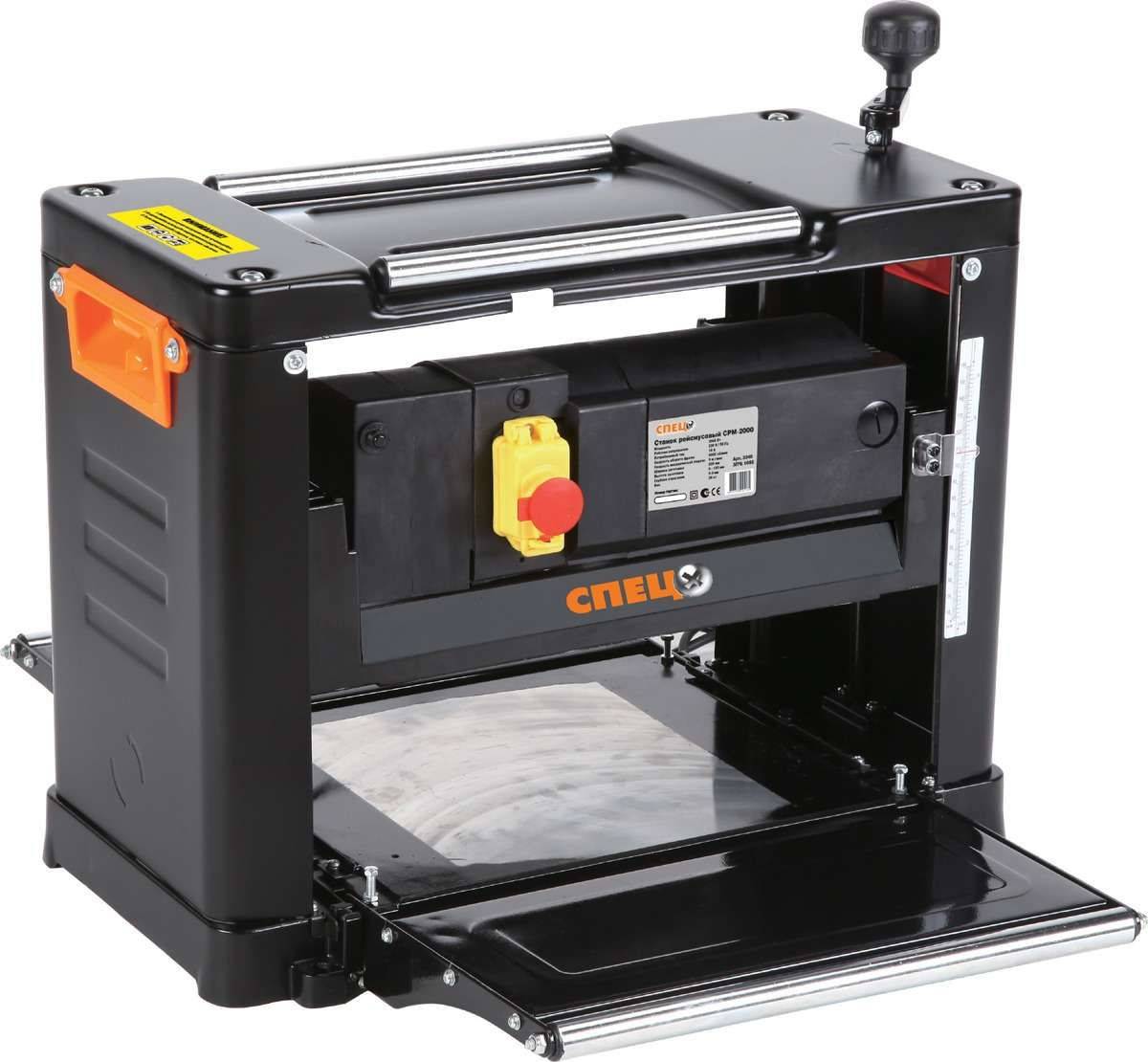

Что такое рейсмусовый станок

В первую очередь стоит разобраться, что такое фуганок и рейсмус.

Рейсмус – это станок, предназначенный для обработки древесины. Является разновидностью строгальных станков и используется для изготовления досок определенной толщины. Станки используют в домашних мастерских и в промышленности. С их помощью получают деревянные заготовки строго заданной толщины, а также ровную и гладкую поверхность.

Стоит отметить, что рейсмусом также называют измерительный прибор, благодаря которому измеряют доски перед распилом.

Процесс работы несложен: доска подается вручную или с помощью вальцев по рабочему столу. Она проходит под ножевым валом, который снимает часть древесины, а заодно прижимает ее. Если рейсмус двусторонний, то ножевых валов на нем два – сверху и снизу, на столе. Это позволяет быстрее обрабатывать материал.

Также бывают многосторонние рейсмусовые станки. Они обрабатывают одновременно три и более сторон заготовки. Такие устройства отличаются повышенной производительностью, высокой ценой и значительными размерами. Они требуют тщательного ухода и регулярного ремонта.

Прежде, чем выбирать рейсмус или фуганок, стоит узнать о них больше. Рейсмусы делятся на:

  1. Мобильные. Это небольшие легкие станки, которые легко передвигать. Они просты в использовании и часто применяются в домашнем хозяйстве.
  2. Стационарные. Это крупная техника с большим весом и высокой производительностью. Такие станки способны выпускать крупные доски с большим количеством граней. Обычно их используют в производстве.

Мобильные станки обычно покупают для домашней мастерской. Они небольшие, недорогие, но хорошо справляются с задачей.

Как выбрать фуговальный станок?

При покупке деревообрабатывающего оборудования требуется учитывать все опции, которые могут пригодиться в работе. Желательно привлечь на помощь столяров со стажем, ознакомиться с отзывами. Приведем главные критерии при выборе электрического фуганка для дома:

  1. Малогабаритные и маломощные станки не подходят для больших объемов работы.
  2. Мощность мотора, ширину и длину строгальной поверхности лучше подбирать с запасом.
  3. Дополнительные опции делают фуговальный станок более практичным и универсальным.
  4. При большой загрузке лучше покупать устройство с автоматической подачей древесины.
  5. Приобретая строгально-фуговальный станок, всегда проводите пробный пуск механизмов, осматривайте изоляцию и основные узлы на наличие видимых дефектов.

Ножи для фуговального станка

На строгальном оборудовании лезвия часто выходит из строя, и периодически требуют заточки.

  1. По типоразмеру стандартные ножи выпускают от 200х20 мм до 810х40 мм. Учитывайте сталь, из которой сделан важнейший инструмент. Например, для ольхи или сосны подходит сплав P6M5, а для твердой древесины лучше использовать HSS 18%.
  2. В столярном деле применяются фигурные и прямые ножи. Прямое лезвие обеспечивает ровный срез, фигурная кромка разрешает получать оригинальные контуры.
  3. Даже профессиональный фуговальный станок с тупыми ножами не сможет нормально обработать заготовку.

Основные признаки плохой заточки режущей кромки:

  1. Поверхность строганной детали неровная.
  2. Материал после обработки имеет ворсистый вид.
  3. Сильный перегрев двигателя.

Сборка фуговального станка своими руками

Вал с режущими элементами крепят к верху станины посередине, точное расположение зависит от размеров рабочих столов, между которых он должен находиться. Вал и столешница должны располагаться в одной плоскости так, чтобы верхняя точка ножей режущего инструмента совпадала с верхней поверхностью принимающего стола.

Подающий стол монтируют в одной плоскости с принимающим, но на 1–2 мм ниже. Это расстояние определяет толщину снимаемой стружки за один проход. От того, насколько точно будут совпадать плоскости поверхностей, зависит качество строгания, а именно — насколько ровной будет строганая заготовка.

Схема сборки станка

Существуют варианты регулируемой высоты подающей плоскости посредством эксцентриков или винтового механизма.

При сборке фуговального станка своими руками в домашних условиях качественно реализовать подобный механизм очень сложно. Можно считать невероятным достижением, если это оборудование будет ровно строгать с фиксированными столешницами.

Электропривод крепят на нижней площадке станины. Желательно для установки двигателя использовать регулируемую платформу, чтобы обеспечить более удобное натяжение ремней. Натяжной механизм может быть реализован при помощи технологического отверстия в платформе и винта с гайкой в качестве регулирующих элементов.

Рейтинг 10 лучших фуговально-рейсмусовых станков по дереву 2023

Фуговально-рейсмусовые станки объединяют в себе функционал сразу двух устройств. Справляются с выравниванием и калибровкой заготовок, обеспечивают максимально аккуратную чистовую обработку древесины.

JET JPT-10B

Выбрать фуговально-рейсмусовый станок можно для домашней мастерской или небольшого цеха. Агрегат оснащен мотором 1500 Вт, обладает столом 94,5х26,2 см. В комплекте есть фуговальный упор.

Цена JET JPT-10B в рейтингах начинается от 30000 рублей Плюсы

  • есть патрубок для пылесоса;
  • система аварийного отключения;
  • минимум вибраций.

Минусы

  • ножи можно устанавливать только фирменные;
  • малая мощность.

Мне нравится3Не нравится

Proma HP-250/2-230

Комбинированный фуговально-рейсмусовый агрегат со скоростью вращения 4000 оборотов оснащен валом с тремя ножами. Снимает стружку до 5 мм. Обладает чугунной гладкой станиной, отличается устойчивостью.

Купить станок Proma из рейтинга лучших можно от 115000 рублей Плюсы

  • есть механизм протяжки;
  • три режущих элемента;
  • глубокое строгание.

Минусы

  • высокая стоимость;
  • низкая скорость.

Мне нравится3Не нравится

Metabo HC 260 C DNB

Рейсмусовый станок с возможностью фугования подходит для плоских заготовок до 16 см толщиной. Оснащен надежным трехфазным двигателем. Нож двусторонний, сделан из качественной стали.

По рейтингам цена Metabo HC 260 начинается от 157000 рублей Плюсы

  • есть защита от случайного пуска;
  • качественные материалы изготовления.

Минусы

  • высокая стоимость;
  • скорость вала 6500 оборотов.

Мне нравится3Не нравится

Record Power PT260

Надежный станок британского производства обладает мощностью 1900 Вт. Оснащен чугунными станинами, плавно подает заготовки.

Приобрести Record Power из рейтинга лучших можно от 77800 рублей Плюсы

  • хорошая мощность;
  • есть защитный кожух;
  • прочные гладкие станины.

Минусы

  • масса 80 кг;
  • дорого стоит.

Мне нравится3Не нравится

Dewalt D27300

Фуговально-рейсмусовый агрегат на 2100 Вт строгает древесину до 16 см толщиной. Оснащен двумя столами из фрезерованного алюминия и ножами из быстрорежущей стали.

Рейтинги указывают цену Dewalt D27300 от 155000 рублей Плюсы

  • удобное управление;
  • высокая производительность;
  • два алюминиевых стола.

Минусы

  • дорого стоит;
  • невысокая скорость.

Мне нравится3Не нравится

Record Power PT107

Один из лучших рейсмусов с тремя ножами поддерживает строгание до 2 мм и фугование до 3 мм. Оснащен хорошим мотором, столы изготовлены из литого чугуна.

Цена Record Power PT107 стартует от 212800 рублей Плюсы

  • универсальный;
  • надежная прочная конструкция;
  • плавный ход заготовок.

Минусы

  • дорого стоит;
  • большие габариты.

Мне нравится3Не нравится

Зубр СРФ-204-1500

Универсальный аппарат из популярных рейтингов может строгать твердую и мягкую древесину на глубину до 3 мм. Способен выполнять также фугование.

Цена фуговально-рейсмусового агрегата Зубр начинается от 22300 рублей Плюсы

  • относительно недорогой;
  • простая настройка;
  • резиновая опора в комплекте.

Минусы

  • нет регулировки столов;
  • малые габариты рабочей поверхности.

Мне нравится3Не нравится

Elitech СФР 1525

Агрегат из рейтинга лучших выполняет фугование на глубину 3 мм и строгание до 2 мм. Обладает большим рабочим столом, быстро подает доски.

Купить Elitech СФР 1525 можно от 38400 рублей Плюсы

  • бюджетная цена;
  • быстрое вращение вала;
  • сборная станина.

Минусы

  • недостаточная устойчивость;
  • возможны вибрации.

Мне нравится3Не нравится

Proma JET HP-200

Агрегат считается одним из лучших для домашней мастерской, обладает валом с двумя ножами. Глубина при фуговании составляет 3 мм. Станина прочная и противостоит вибрации.

Цена Proma JET HP-200 в рейтингах стартует от 30500 рублей Плюсы

  • компактные размеры;
  • два ножа на валу;
  • хорошая скорость вращения.

Минусы

  • громкий шум;
  • мотор быстро перегревается.

Мне нравится3Не нравится

Зубр СРФ-254-1600С

Агрегат с двумя лезвиями снимает стружку по 3-4 мм. В конструкции есть аспирационное отверстие для отвода пыли. К верстаку станок можно прикрепить специальными болтами.

Согласно рейтингам, цена Зубр СРФ-254-1600С стартует от 29000 рублей Плюсы

  • доступная цена;
  • работает с любым деревом;
  • можно менять наклон упора.

Минусы

  • выходная мощность заметно меньше потребляемой;
  • не очень устойчивая станина.

Мне нравится3Не нравится

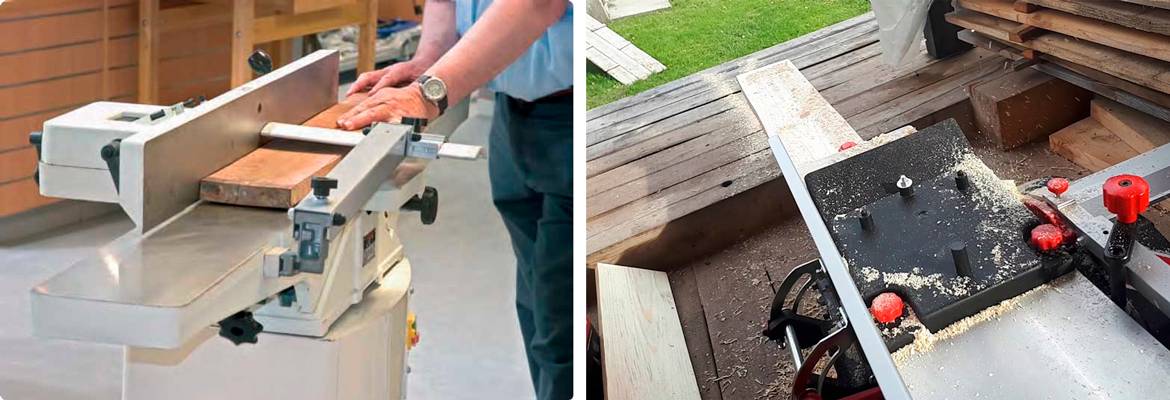

Фуговально-рейсмусовый станок

Представляет собой комбинированный агрегат, в котором органично сочетаются функции рейсмусового и фуговального станка. Его преимущество и заключается в этом функциональном объединении.

После первоначального распила и предварительной обработки досок они поступают для обработки рейсмусом и фугованием. Задача спаренного оборудования заключается в устранении всех неровностей. Станок состоит из рабочего стола, закрепленного со станиной. На станину подают заготовку, а для приема предназначен рабочий стол, между ними располагается ножевой вал с лезвиями.

Заготовка подается на станину и посредством автоматической или ручной подачи передвигается в сторону рабочего стола. При этом она вступает во взаимодействие с лезвиями ножей, которые вращаются и очищают плоскость детали. Отличие этого типа станка от фуговального оборудования заключается в возможности строгать на заданную глубину. Нож у рейсмусового оборудования располагается сверху, но некоторые модели предусматривают нахождение ножей на поверхности рабочего стола и под ним. Для высоты выставления лезвия служит линейка, располагающаяся на корпусе.

Фуговальный и одновременно рейсмусовый станок делает две операции одновременно, поэтому его применение оправдано в условиях промышленного производства больших масштабов. Его можно применять на стройке многоэтажек. Качественная обработка гарантирована, да и поступающий первичный пиломатериал может быть исправлен на месте без особых проблем.

Особенности работы и устройства

Если в работе будет только фуговальный или рейсмусовый агрегат, то достичь правильно обработанной поверхности не удастся:

  • нижняя поверхность для обработки на рейсмусовом оборудовании должна быть выровнена, чего можно достичь предварительным фугованием;
  • при необходимости можно обрабатывать две поверхности — одну фугованием, другую окончательно — рейсмусом;
  • рейсмусовая и фуговальная одновременная обработка возможна только на станке с этими совмещенными функциями;
  • рейсмусово-фуговальный станок отлично справляется с заготовками, на которых была проведена не очень качественная первоначальная обработка;
  • ФРС состоит из двух частей, каждая из которых отвечает за определенные функции.

Рекомендации при выборе оборудования

На деревообрабатывающем рынке представлен большой ассортимент ФРС

При выборе достойного агрегата обращают внимание на такие параметры и характеристики:

  • число ножей на рабочем валу;
  • размеры и вес станка в комплекте;
  • мощность двигателя;
  • скорость передвижения заготовки в процессе обработки.

Виды станков

Станки представляют собой единую систему строгания и обработки рейсмусом. Мощный асинхронный двигатель защищен посредством ременной передачи от повышенных перегрузок и работает с пониженным выделением шума.

Если во время работы произошел сбой в электрическом питании, то повторное самопроизвольное включение невозможно из-за использования в конструкции магнитного пускателя. Для уменьшения трения поверхность станины и рабочего стола выполнены из шлифованного чугуна. Для удобства работы приемный стол и для подачи сделаны довольно длинными. Переключение со строгания на рейсмус и обратно происходит быстро, для каждого режима у патрубка есть два положения. Работа станка происходит без вибрации.

У станков с одновременным строганием и рейсмусовой обработкой есть неоспоримые преимущества и усовершенствования:

  • выключатель выполнен в виде поворотного блока;
  • при покрытии станины применяется порошковая окраска;
  • долговечность станины и ее защита от коррозии обусловлена применяющимся материалом — чугуном;
  • подачу можно отключить любое время;
  • предусмотрена защита человека от древесной пыли;
  • для удобства установки высоты предусмотрена удобная рукоятка;
  • на некоторых моделях применяются ножи с двойными лезвиями.

Популярные модели

КРАТОН 01 ptwm оснащен жесткой станиной, предусмотрена автоматическая подача деталей, магнитный пускатель служит защитой от произвольного включения, встроенная турбина собирает отходы стружки и пыли, мощность двигателя — 1,6 кВт, предельный размер захвата — 2,5 мм, обороты составляют 8 тыс. в минуту.

STARK 1700 PWJ разработан немецкими конструкторами, модель отличается высокими качественными характеристиками. На валу расположено 2 ножа, ширина строгальной полосы составляет 203 мм, скорость движения детали — 6 м за минуту, мощность двигателя — 1,7 кВт, частота оборотов вала — 9 тыс. оборотов за минуту.

Конструкция и особенности

Фуговальный станок имеет несложную конструкцию. Однако, простота имеет оборотную сторону — для качественной работы все элементы должны быть тщательно настроены. Это условие, обеспечивающее точность, наличие ровной плоскости, прямой кромки.

Основным элементом станка является ножевой вал. Это массивный металлический цилиндр с продольными проточками, в которые вставляются режущие кромки (ножи) и клиновидные прижимы. Для настройки вылета ножей в пазах имеются специальные винты, которыми регулируют высоту ножа по отношению к касательной.

Вал приводится в движение электродвигателем через ременную передачу. Как правило, частота вращения находится в диапазоне 5-10 тыс. об/мин. Поскольку вал имеет большую массу, вращение на таких скоростях требует тщательной балансировки, иначе станок во время работы будет сильно бить.

Для обеспечения чистоты обработки и увеличения промежутка между заточкой режущих кромок создана новая конструкция ножевого вала — спиральная. В ней отсутствуют длинные ножи, которые заменили на множество коротких (2-3 см) режущих инструментов. Они расположены на поверхности вала по спирали, что исключает возможность резкого удара ножом по заготовке, придает обработке мягкость, устраняет характерные поперечные полоски на остроганной заготовке.

Кроме этого, важными элементами конструкции являются столы. Один из них неподвижный, он находится позади ножевого вала (если смотреть по направлению подачи, т.е навстречу вращению вала).

Ножи (и сам стол) настраиваются так, чтобы его поверхность проходила по касательной к окружности вращения режущих кромок. Если это условие не выполняется, на конце каждой заготовки будет появляться небольшая «ступенька». Ее высота равна разнице между уровнем ножа и плоскости стола.

Передний стол — подвижный. Его высоту можно регулировать. Это удобно, когда черновая заготовка имеет неровную поверхность с массой дефектов. Стол опускают, изменяют разницу высот его плоскости и высоты кромок ножей. Регулировка стола производится с помощью специального рычага, который приводит во вращение несколько эксцентриков. Как правило, максимальная толщина стружки (согласно инструкции, к станкам) не должна превышать 3 мм, но многие модели позволяют опускать стол на 5 мм и больше.

Еще один элемент — упор. Это вертикальная (обычно) плоская пластина, к которой прижимают заготовку для получения кромки под прямым углом к пласти детали. Большинство упоров имеют способность изменять наклон, что позволяет снимать фаску под заданным углом.

НС-12 станок сверлильный настольный. Видеоролик.

В данной категории представлены металлообрабатывающие и кузнечно-прессовые станки прошлых лет выпуска производства СССР, данная информация носит исключительно информационный характер.

  • О компании
  • Лизинг
  • Требуются
  • Доставка
  • Наши клиенты
  • Прайс
  • Контакты

НЕВАСТАНКОМАШ 2012. Карта сайта

  • Cравнение станков 0
  • Подбор станков
  • Корзина 0 пока пусто Оформить заказ
  • Вверх
  • Обратная связь

Вы можете отправить заказ звонка и мы вам перезвоним.

Если у Вас есть микрофон, Вы можете позвонить нам бесплатно прямо сейчас, нажав эту кнопку:

Склад в Санкт-Петербурге

Санкт-Петербург, Пушкин, ул. Промышленная, д.17А (4-й проезд, д.17А) Телефоны склада GPS Координаты Склада: Широта: 59°44′24.87″N (59.740241) Долгота: 30°27′14.07″E (30.453907)

Мы можем отправить Ваш груз любой удобной для Вас транспортной компанией.

Как это работает: Вы оформляете заказ. В ближайшую пятницу мы производим отгрузку в транспортную компанию, на основании чего вам высылается номер транспортной накладной, по которому вы можете отслеживать движение своего заказа. По факту прихода груза в ваш город с вами связывается оператор транспортной компании и согласует удобное для вас время вывоза заказа. Любой покупатель имеет возможность заказать доставку до своего дома или до другого города за дополнительную плату. Точная стоимость доставки будет сообщена вам при оформлении заказа.

Тарифы на доставку наиболее крупными компаниями можно посчитать здесь:

Правила безопасности

Работа на фуговальном станке относится к высшей категории опасности и требует строгого соблюдения правил безопасности. Их много, рассмотрим только самые основные:

  • во время строгания не держать руки над вращающимся ножевым валом;
  • рукава рабочей куртки должны быть застегнуты, никаких свисающих концов быть не должно;
  • во время работы надо пользоваться специальным толкателем для заготовок;
  • начинать работу только после полного набора скорости вращения ножевого вала;
  • вести заготовку надо плавно, без рывков;
  • необходимо нормальное освещение станка, при этом, нельзя освещать рабочую зону лампами дневного света (из-за мерцания).

Сфера применения и преимущественные особенности

Фуговальное оборудование используется для проведения следующих производственных операций:

  • Выравнивание поверхностей на крупных деревянных брусках;
  • Черновое подравнивание плоскостей заготовок;
  • Угловая отборка пазов;
  • Снятие кромок.

В отличие от других столярных инструментов автоматической обработки, фуговальные станки имеют следующие достоинства:

  • На них возможно обстрогать как крупные, так и мелкие бруски;
  • Они обладают высококачественным резом;
  • Обладают способностью обработки краев и поверхностей деревянных деталей по криволинейным направлениям;
  • Если оснастить оборудование дополнительными насадками, то его можно использовать для распила брусков;
  • Они имеют актуальную цену (начинается от 10-14 тысяч рублей).

Обычно фуганки применяются в деревообрабатывающем сегменте промышленности, а также в строительстве и на столярных работах. Небольшие модели можно встретить и в домашних мастерских.

Рейсмусовый станок Спец СРМ-2000

Фото: Фото: market.yandex.ru

Рейсмусовый станок с механической подачей СПЕЦ СРМ-2000 служит для работы на небольших строительных участках или в мелкосерийном производстве. Два ножа из быстрорежущей стали обеспечивают оптимальный результат обработки. Для точной настройки толщины стружки, а также для быстрого и точного строгания имеется хорошо читаемая шкала. Идеально гладкая поверхность стола облегчает процесс подачи заготовки благодаря хорошему скольжению.

Станок спец СРМ-2000

Достоинства:

  • Мощный двигатель
  • Литая платформа
  • Безопасность в использовании
  • Удобен в использовании
  • Долгий срок службы
  • Не требует специального обслуживания

Не упустите принципиальную разницу между схожими процессами

Несколько проходов штучного пиломатериала с нарушенной геометрией по фуговальному столу, позволяют получить прямой угол смежных поверхностей заготовки. А полученные плоскости будут использованы в качестве основания при дальнейшей калибровке. То есть, пропуская профугованные пиломатериалы через рейсмусовый станок, вы получаете идеально ровные параллельные поверхности и прямой угол, по всей длине доски или бруса.

Взаимозаменяемость этих этапов обработки исключена:

  • Рейсмус не исправляет общей геометрии детали (отсутствует перпендикулярный рабочему столу упор, доска удерживается прижимными вальцами);
  • Потенциал фуганка позволяет только исправить всевозможные «пропеллеры», «сабли», «лыжи» и прочие варианты деформации погонажа. Убирая только выступающие части смежных плоскостей искривленной доски, вы получаете приемлемую заготовку для последующей калибровки на рейсмусе. Предварительное фугование искривленной доски (бруса) со всех сторон, позволяет впоследствии снизить нагрузку на прижимные вальцы рейсмуса. Увеличивая тем самым эксплуатационный потенциал дорогостоящего оборудования.
МодельМощность, кВтПредельно допустимые габариты заготовки (H-высота, B- ширина), ммГлубина строгания(макс / рабочая), ммЦена, руб.
Бюджетные модели для неинтенсивной эксплуатации
1. Энкор Корвет 24 (со строгальным столом)1.25H-5-120, B-2042 / 118200
2. Спец СРМ-20002.0H-6-160, B-3303 / 1.520990
3. Интерскол РС 330-15001.5H-13-152 / B-19-3302.8 / 0.825389
Рейсмусовые станки в творческую мастерскую
4. JET JWP 121.8H-5-153 , B-3182.5 / 126000
5. Кратон WMT 3181.5H-5-153 , B-3183 / 1.526500
6. JET JPT 10b (со строгальным столом)1.5H-120 , B-2543 / 131500
7. Hitachi p13f1.8H-3.2-152.4, B-3302.4 / 135390
Точное оборудование для небольшого коммерческого столярного цеха
8. Makita 2012 NB1.65H-155, B-3043 / 140590
9. DeWalt 733/a1.8H-152, B-3172 / 152243
10. Metabo HC 260 C WNB (со строгальным столом)2.2H-160 , B-2603 / 173999

Как выбрать фуговальный станок

Если рассматривать строгальные станки по дереву с целью выбора для дома, то предпочтение лучше отдать бытовым вариантам. Основными критериями, по которым производится выбор фуговального станка, будут:

  • небольшой вес;
  • маленькие габариты;
  • низкое энергопотребление;
  • приемлемая цена.

Если решать вопрос о том, какое устройство выбрать для дома, то не в последнюю очередь нужно учитывать значительный шум, который создает его электромотор. Кроме того, для работы с устройством необходима значительная рабочая площадка – ее длина определяется исходя из длины самой длинной заготовки, умноженной на 2, плюс длина самого устройства, плюс 0,5 метра. Эти же параметры подходят и для того, чтобы выбрать рейсмусовый станок для дома.

Популярные производители и стоимость

Современные компании предлагают множество образцов рассматриваемого оборудования, отличающихся по своей комплектации, цене и качеству. Однако, даже имея довольно скромные финансовые возможности, возможно подобрать и приобрести для рабочих целей достойный станок. И даже зарубежные производители в этом плане предлагают доступные цены. К таковым можно отнести фирмы «Stomana» и «GriGGIO». В то же время и отечественные изготовители смогут предоставить инструменты, имеющие отличные показатели по соотношению параметров «цена/качество». Среди таковых можно отметить продукцию «Куйбышевского станкостроительного завода».

Стоимость профессиональных моделей для промышленности весьма высока. Цена здесь прежде всего будет зависеть от комплектации, а потом уже от изготовителя. Стандартный промышленный станок обойдется примерно в 150 000 – 200 000 рублей. Домашнее же оборудование стоит куда дешевле, но оно менее функционально. Цена бытовых инструментов колеблется в пределах от 15 000 до 20 000 рублей. В то же время, согласно пользовательским отзывам, первое место в РФ на сегодняшний день по функциональности и производительности занимает модель СФ-400А от АО «КСЗ» — станок считается полупрофессиональным и стоит около 100 000 рублей.

Существующие виды фуганков

Всего существует два главных вида фуговальных станков:

  • Ручной фуговальный станок – данное оборудование чаще всего применяется в домашних мастерских, его отличают низкая цена и простота конструкции;
  • Автоматический (электрический) фуганок – он характеризуется большей массой и повышенным электропотреблением. Главные его достоинства – увеличенная производительность и высокая точность реза, однако, стоит он немало.

Также, фуговальные устройства могут быть классифицированы по сфере применения:

  • Строгально-фуговальные – на них выполняется исключительно функция строгания;
  • Фуговально-рейсмусовые – на них возможно и строгание и калибровка;
  • Фуговально-циркулярные – используются для поперечного/продольного распила брусков и фрезеровки заготовок;
  • Многофункциональные (универсальные) – на них выполняются и фугование, и распил, и калибровка досок, а также сверлильно-пазовые работы.

В домашних мастерских используются обычно переносные мини-фуговальные устройства. Они легко поддаются транспортировке благодаря своему небольшому весу, но обладают пониженными функциональными и эксплуатационными свойствами.

Профессиональными считаются стационарные станки, которые подразделяются на:

  • Односторонние – они оснащаются единственным рабочим валом и за один проход обрабатывают лишь нижнюю часть детали. В них отсутствует система автоподачи брусков. Производительность работы (т. е. скорость строгания) не превышает 10 метров в минуту;
  • Двухсторонние – они имеют несколько строгальных валов, отчего могут обрабатывать все плоскости изделия одновременно, что конкретно повышает производительность. Они обладают системой автоподачи заготовок, что означает повышенную безопасность труда для оператора.

Особенности выбора фуганков

Для того, что правильно выбрать для себя фуговальной устройство, следует руководствоваться следующими критериями:

  • Материал изготовления рабочего стола – обычно это силумин, алюминиевые сплавы или чугун. Последний считается самым прочным, а вот столешницы из силумина могут легко деформироваться при эксплуатации, поэтому и стоят дешевле остальных.
  • Габариты рабочего пространства (стола) – это показатель нужно выбирать, основываясь на том, заготовки какого размера придется чаще всего обрабатывать. Для бытовых нужд подойдет стол с шириной до 15 см и длиной не боле 140 см. Промышленными размерами считаются ширина до 63 см и длина до 2 метров – такие приобретаются для крупных деревообрабатывающих цехов.
  • Число ножей – чем больше их будет закреплено на строгальном вале, тем реже возникнет необходимость их заточки. Если не предполагается интенсивно нагружать устройство, то 2-х ножей вполне хватит. Для ежедневной работы луче выбрать модель с 4-мя ножами.
  • Мощность и тип двигателя – стандартно, фуговальные устройства оборудуются асинхронным либо коллекторным электрическим двигателем. Они отличаются по конструктивным особенностям и мощностям. Коллекторные силовые агрегаты подойдут для домашних моделей, но они характеризуются излишней шумливостью. Асинхронные выдают самую высокую производительность, но требуют больших площадей для размещения.
  • Обороты ножевого вала и частота их вращения – чем выше данный показатель, тем точнее происходит рез. Средние цифры для данного критерия – 4,7 – 5 тысяч оборотов в минуту.

Также стоит обратить внимание и на марку производителя – профессиональные и качественные инструменты изготавливаются в странах Западной Европы

Назначение и конструкция станка

Внешний вид

Станки этого типа предназначаются для выполнения строгания и фугования плоских деревянных заготовок. Рассматриваемая модель является односторонней и рассчитана для использования в штучном и мелкосерийном производстве.

Конструкция представляет собой чугунную литую станину, внутри которой располагаются компоненты оборудования. Привод режущего вала осуществляется с помощью ременной передачи. В нижней части располагается электродвигатель. Для регулирования натяжения ремней опора силового агрегата имеет механизм смещения в вертикальной плоскости.

Особенности конструкции станка:

  • для снижения уровня шума опоры ножевого вала являются единой частью литой конструкции корпуса;
  • два способа подачи заготовок – вручную или механическим способом. В последнем случае необходимо устройство автоподачи, которое не поставляется в стандартной комплектации;
  • повышение качества за счет установленных с боковых частей ограничителей. Один из них зафиксирован, а второй может менять положение, тем самым прижимая заготовки со стороны боковины. Дополнительно этот компонент может быть смещен относительно плоскости материала на угол до 45°. Контроль за уровнем глубины строгания осуществляется с помощью лимба.

Ножевой вал имеет округлую форму. Для фиксации ножей в нем есть специальные клиновидные крепления. Предусмотрена регулировка переднего и заднего рабочего стола. Она выполняется с помощью эксцентриковых валиков, соединенных между собой рычажным механизмом.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
