Фуганок: назначение, виды, отличие от рубанка

Рейтинг бюджетных фуговально-рейсмусовых станков

Белмаш JT-2 204/210 S091A

Это надежное устройство с мощностью 1500 Вт и диаметром строгального вала 51 мм. Продукт отлично подойдет для установки в домашнюю мастерскую. Он питается от сети 220 В. В модели предусмотрены 2 ножа с хорошей заточкой. Передача – ременная. Максимальная глубина строгания – 2 мм.

Длина рабочего стола (фуганок) составляет 737 мм, у рейсмуса это значение – 285 мм. Вес изделия – 29 кг, способ установки – напольный. Небольшие габариты дают возможность установить продукт в любое место. Тип используемой станины – сборная. Частота вращения достигает 9000 оборотов в минуту. Имеется также параллельный упор, который изготовлен из алюминия.

Средняя стоимость – 23 990 рублей.

станок Белмаш JT-2 204/210 S091A

Достоинства:

• напольное исполнение;
• опилки и пыль удаляются посредством съемного кожуха;
• высокая надежность сборки;
• автоматическая подача;
• диаметр ножевого вала – 51 мм;
• отличная производительность.

Недостатки:

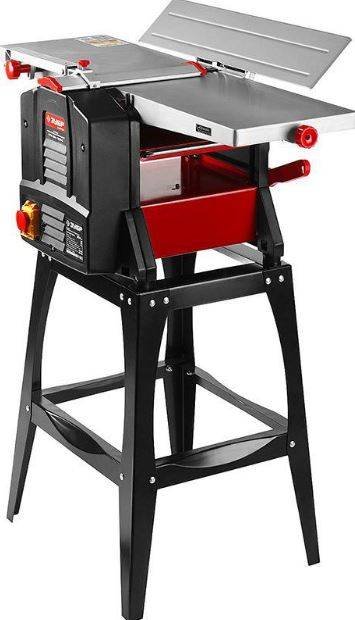

ЗУБР МАСТЕР СРФ-254-1600С

Это российский вариант, который позволяет обрабатывать фанеру методом строгания по плоскости. Станок прост в управлении: смена операций занимает пару минут. Главная особенность модели – не требуется постоянное техническое обслуживание.

Чтобы продукт прослужил максимально долго, производитель оснастил его ременной передачей. В модели установлен электрический двигатель с защитой от перегрузки. Потребляемая мощность – 1600 Вт. Имеется 2 режущих элемента, изготовленных из прочного материала.

Деталь подается автоматически. Скорость работы составляет 6 метров в минуту, что является оптимальным решением для домашнего пользования.

станок ЗУБР МАСТЕР СРФ-254-1600С

Достоинства:

• экономичный двигатель;
• защита от перегрузок;
• оптимальные габариты рабочей поверхности;
• автоматическая подача;
• подставка в комплекте;
• регулировка направляющего угла.

Недостатки:

Энкор Корвет-26 90260

Это удобная модель, которая поможет провести обработку быстро и качественно. Она подойдет для небольшого строительства или мелкосерийного производства. Оборудование способно выполнять 2 функции:

1. Строгание.
2. Рейсмус.

Переход от одной операции к другой занимает минимум времени. Устройство не требует специального обслуживания. Чтобы сохранить рабочее пространство в чистоте, внизу расположен патрубок, к которому крепится мешок.

Опилки и пыль поступают внутрь, что позволяет не отвлекаться на уборку. Коллекторный двигатель обладает качественной защитой от перегрева, поэтому оператор может использовать продукт на протяжении длительного периода, не беспокоясь о перегреве силового агрегата.

станок Энкор Корвет-26 90260

Достоинства:

• обширная функциональность;
• простота работы;
• высокая точность;
• безопасность эксплуатации;
• чистота во время обработки;
• двигатель с защитой от перегрева;
• быстрый переход между режимами.

Недостатки:

СТАВР СДСР-2/1700

Это бюджетная модель, которая предназначена для домашнего применения. Максимальная толщина снимаемой стружки составляет 3 мм. Мощность оборудования – 1700 Вт. Частота вращения вала – 9000 оборотов в минуту. Вес конструкции – 27.5 кг, что позволит без труда переместить устройство с одного места в другое. Допустимая высота заготовки – 120 мм. Устройство оснащено качественным двигателем, который обеспечивает высокую производительность и безопасное выполнение различных работ.

станок СТАВР СДСР-2/1700

Достоинства:

• низкая стоимость;
• долговечность;
• высокая эффективность;
• удобное управление;
• качественная сборка;
• высокая надежность сборки;
• небольшой вес.

Недостатки:

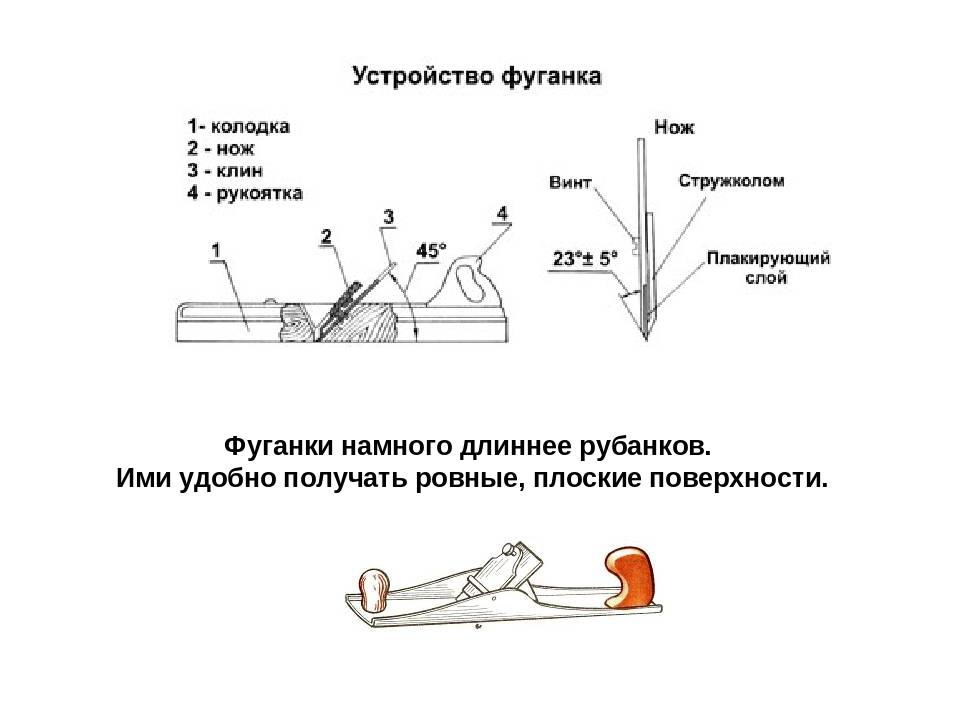

Фуганок: устройство, применение

Как уже можно было понять, фуганок представляет собой разновидность рубанка. Соответственно, это – устройство для обработки древесной поверхности. Механическая разновидность фуганка – простая конструкция, представленная 3 элементами: корпусом, ножом и ручкой. Корпус чаще всего изготавливается из дерева, реже – из металла.

Электронный вариант отличается от механического более сложной конструкцией:

1. Упорная рукоятка – передает усилие;
2. Раструб – подключает пылесос, позволяющий быстро собирать древесную стружку в процессе обработки изделия;
3. Ручной винт – позволяет изменить глубину строгания изделия;
4. Кнопки управления – используются для задания необходимых параметров;
5. Боковой упор – делает более удобной регулировку ширины захвата поверхности;
6. Подошва – соприкасается с поверхностью древесины;
7. Защитный кожух – предупреждает вероятность повреждений и пр.

Классификация фуганков весьма разнообразна, но, в целом, можно выделить 2 разновидности:

1. Ручной – простое в эксплуатации устройство, которого отличается не только эффективностью в работе, но и невысокой ценой;
2. Электрический – прост в эксплуатации и более эффективен, нежели ручной вариант. Отличается высокой ценой.

НА ЗАМЕТКУ. В продаже встречаются мини-фуганки, применяемые исключительно в бытовых условиях: они удобны благодаря скромным габаритам и хорошей производительности. Профессиональные фуганки применяются в промышленности. Они высокопроизводительны и долговечны.

При использовании фуганка необходимо соблюдать несколько правил, которые обеспечат безопасность пользователя. Во-первых, следует тщательно закрепить заготовку. Во-вторых, нужно использовать защитную одежду и перчатки. В-третьих, нельзя располагать руки поблизости от зоны резания.

Правила безопасности

Чтобы избежать получения травмы при строгании надо соблюдать ряд правил.

Использовать исправный и настроенный соответственно требованиям инструмент.
Обрабатываемую заготовку надёжно зафиксировать в верстаке.
При наличии сучков действовать осторожно, лезвие ножа выпускать минимально.
Строгание проводить продольно относительно верстака.
При строгании держать за ручки крепко обеими руками, не отвлекаться.
Разбирать, собирать инструмент в обязательном порядке над верстаком. Это касается и настройки.
Очищать прорезь от стружек с крайней стороны резца недопустимо, чтобы не порезать руку.
Для хранения инструмента использовать лоток

Укладывать рубанок в него вниз подошвой, чтобы лезвие не выступало наружу.
Ронять нож рубанка категорически недопустимо.
Передавая инструмент, держать лезвием от себя.
Проверять остроту ножа рукой недопустимо.

При соблюдении правил использования рубанка для выравнивания доски, и техники безопасности риск получения травмы в процессе работы сводится к минимуму.

Источники

• https://molotok34.ru/instrument/fuganok-foto.html
• https://moiinstrumentu.ru/vidy-rubankov-po-derevu.html
• https://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/fuganok.html
• https://expertology.ru/raznitsa-mezhdu-rubankom-i-fugankom/

375

Стационарный электрический фуганок

Такие агрегаты существенно дороже ручных. Цена самого простого варианта составляет 12000…15000 руб., впрочем, и функциональные возможности их заметно выше. При помощи стационарного электрического фуганка можно выполнять следующие операции:

Строгание бруса значительной длины и поперечного сечения. Получение торцов (под любым углом), выборку сквозных пазов и иных фигурных элементов, которые затруднительно получить при помощи ручного электрофуганка или фрезера. Обработку массива шириной до 600…650 мм при длине до 3000 мм. Толщина исходной заготовки при этом не должна быть менее 12…15 мм. Обработку особо прочной древесины (дуб, граб) для которой мощности ручного агрегата недостаточно. При этом стационарные электрические фуганки отличаются пониженным числом оборотов ножевого вала (до 6000 мин-1), однако за счёт большой мощности – до 6 кВт – позволяют вести высокопроизводительную обработку заготовок.

Другими технологическими особенностями стационарных фуганков являются:

• увеличенное количество рабочих ножей и их диаметр;
• наличие стационарно установленной направляющей линейки;
• возможность регулировки стола по высоте;
• откидные защитные кожухи;
• механизм выдвижения оси ножевого вала, определяющий глубину внедрения инструмента в заготовку.

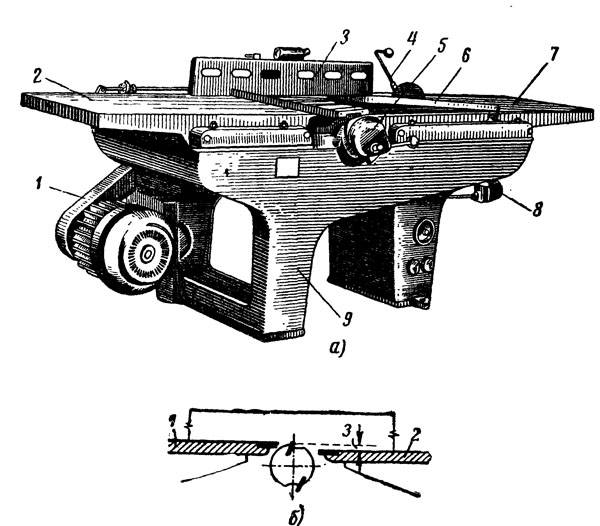

Ножевой вал стационарного электрического фуганка размещается перпендикулярно оси стола в радиальных подшипниках качения, что компенсирует возможные перекосы заготовки при фуговании, и более равномерно распределяет усилие между отдельными лезвиями. Стол агрегата, установленный на станине, состоит из двух частей. Задняя (неподвижная) устанавливается на линии оси вала, а регулируемая передняя – по высоте снимаемого слоя древесины.

Подача заготовки к валу производится либо вручную (для моделей с меньшей ценой), либо автоматически, причём в памяти стационарного электрического фуганка имеется несколько программ, учитывающих физико-механические характеристики древесины. В особо дорогих моделях возможна одновременная обработка двух плоскостей.

При настройке стационарного электрофуганка опускают обе части стола, набирают на вал необходимое количество ножей, и регулируют по индикатору часового типа их параллельность. После этого устанавливаются обе части стола с направляющими, и механизм подачи. Непосредственно перед работой установка проверяется в режиме холостого хода.

https://youtube.com/watch?v=KiUR9oSNlPo%3F

Приборы общего применения или как выполнить грубую отделку детали

Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.

1. Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
2. Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
3. Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие
4. Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров

При помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.

Виды инструмента

Прибор бывает двух видов: ручной и электрический.

Ручной фуганок

Это металлический или деревянный инструмент, в конструкцию которого входят:

• корпус;
• ручка-держатель;
• лезвие (нож).

Длина колодки – 90 см, а ширина лезвий – 8 см. У мини-моделей, полуфуганков, длина подошвы не превышает 50 см. Такая удобна для обработки большой детали.

Разновидность фуговочного инструмента – шерхебель. В стандартной комплектации он имеет нож шириной 35 мм. Инструмент используется для первичной обработки заготовки. Шерхебель снимает стружку толщиной 2–3 мм.

Еще одна тип фуганка – фальцебель. Его узкая сменная подошва приспособлена для обработки фальцев, четвертей и выборок. Зензубель оснащен двумя ножами для более чистой шлифовки поверхности мелких деталей.

Электрический

Это не станок, а ручной электрический прибор.

Для обтесывания заготовки требуется сила. Профессионалы чаще пользуются электрическим фуганком. Он обладает:

1. Большей массой и прижимным усилием.
2. Точнее обрабатывает заготовки.
3. Работа идет намного быстрее.
4. Инструмент имеет набор сменных насадок.

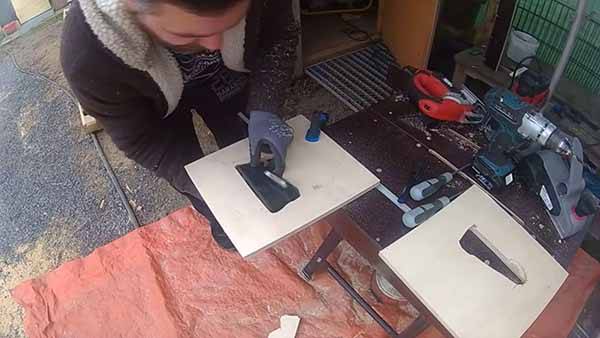

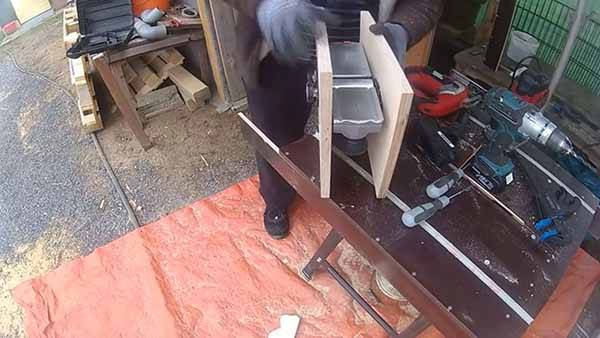

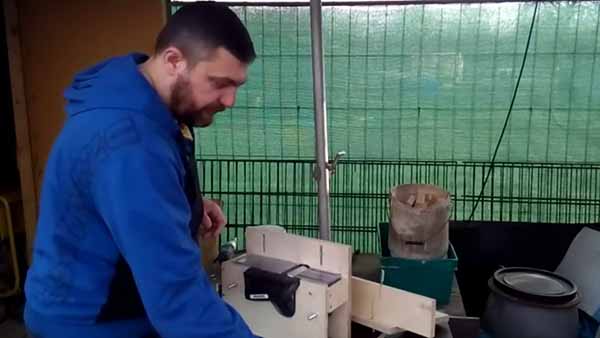

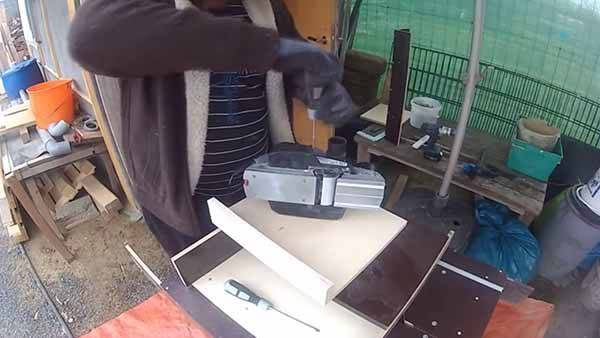

Не пропустите: Как сделать фуганок из электрорубанка своими руками

Особенность применения электрического фуганка – возможность его крепления к верстаку. Получается станок, заменяющий специальное стационарное оборудование. Он удобен для дома или в небольшой мастерской.

Фуганок или рейсмус? Как определиться

Среди деревообрабатывающих станков существуют такие, назначение которых на первый взгляд одинаково. И непрофессионалу может оказаться сложно понять все нюансы, вследствие чего будет куплено не то устройство. Такими станками со схожими функциями можно назвать фуговальный и рейсмусовый. Оба эти устройства предназначены для того, чтобы выравнивать деревянные поверхности. Однако различия все же есть. И если вы не знаете, что вам нужно – фуганок или рейсмус, то эта статья для вас.

Что такое фуганок и фуговальный станок

Сейчас, в век технологий, забив в поиск слово «фуганок» вы увидите всевозможные фуговальные станки. Однако изначально фуганком называли ручной инструмент, предназначенный для выравнивания деревянных поверхностей.

Он представляет собой удлиненный рубанок, имеющий двойной нож. Обрабатывая деревянное изделие этим инструментом, следует следить за стружкой.

Когда она становится непрерывной, тогда можно понять, что работа по выравниванию близится к завершению.

Такой инструмент можно купить и сейчас. Если у вас небольшой объем работы и много времени, вам вполне хватит простого ручного фуганка.

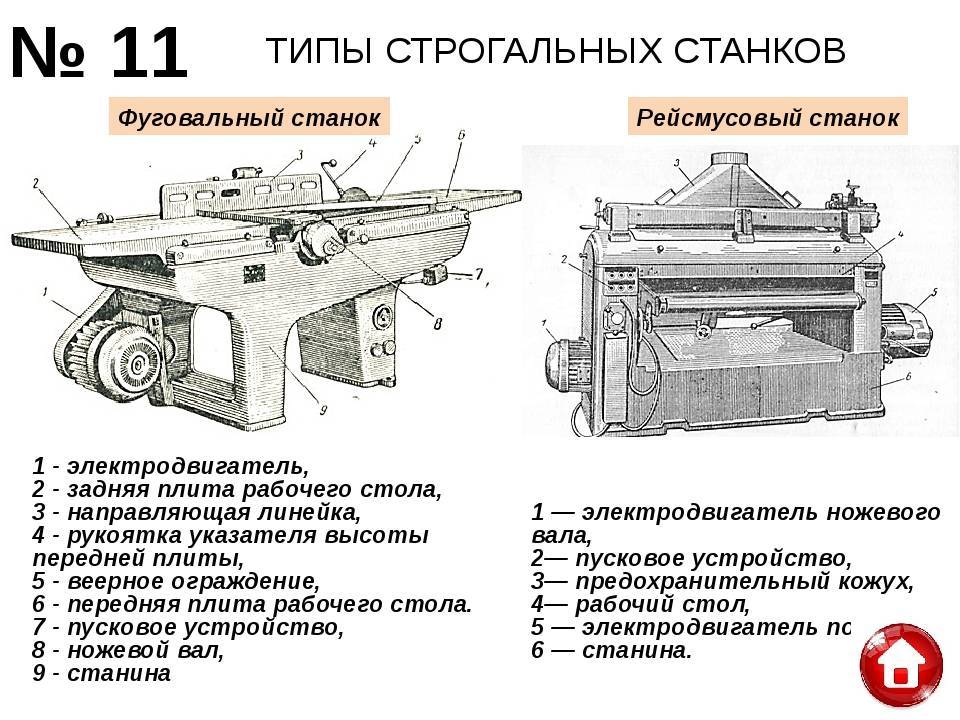

Фуговальный станок – это чаще всего довольно габаритное устройство с нижним ножевым валом, к которому крепится два или четыре ножа. Другими словами, выравниваемая поверхность должна располагаться снизу. При вращении вала, неровности аккуратно срезаются ножами.

Для чего используют фуговальный станок

Доски и брус, которые выходят с лесопилок, можно назвать черновыми пиломатериалами. На них остаются неровности, сучки и смоляные кармашки. В процессе их хранения меняются температура и влажность, отчего доску может немного «повести». Если вы строите сарай или временное сооружение, то это не так страшно. Другое дело, если пиломатериалы будут использоваться для изготовления паркета, для внутренней отделки дома, для мебели или строительства постоянного сооружения. Например, беседки или летней кухни. В этих случаях все должно быть аккуратно и красиво, следовательно, доски и брус необходимо выровнять перед началом работ.

Для чего используют рейсмусовый станок

Как уже было сказано ранее, рейсмусовый станок предназначен для высокоточной калибровки деревянных изделий по толщине. Речь идет не только о пиломатериалах, но и о других заготовках. Например, о столешницах, дверях, дверцах шкафов, паркетных досках и так далее. И для того, чтобы работа была максимально удобной и комфортной, производители снабжают свои устройства рядом преимуществ.

• Разные модели имеют разные максимальные размеры обрабатываемой детали. Выбирать можно по ширине и высоте заготовки, а также по глубине строгания.
• Чтобы было удобно работать с длинными досками, рабочий стол может иметь откидывающиеся части, которые его удлиняют.
• Для большей безопасности и скорости работы, подачу заготовок на ножи делают автоматической. Конечно, бывают и более бюджетные модели с ручной подачей.
• Стружку отводит специальная встроенная турбина.

Пионеры обработки деревянных заготовок

Шерхебель

Самыми знаковыми образчиками ручного столярного инструмента следует назвать:

Шерхебель — широко применяется для начальной работы с древесиной, еще не подвергавшейся предварительной обработке. Именно шерхебель из всей линейки аналогичного инструментария появился первым. Это увесистое и мощное устройство в стальном корпусе. Предназначено для первичной обработки, придания заготовке планируемых размеров и формы и глубокого строгания со снятием большого пласта древесины.

Шерхебелем не добиться ровной, гладкой поверхности, он предназначен для грубой, поверхностной отделки! Конструкция шерхебеля схожа по внешнему виду с обычным рубанком, но его железко с закругленным лезвием устанавливается под углом 45 градусов относительно подошвы. За один проход шерхебель снимает стружку толщиной до трех миллиметров, оставляя глубокие выемки, которые требуют дополнительного выравнивания в последующем.

Шерхебель оснащен овальной режущей кромкой, благодаря чему возможно строгать древесину поперек волокна без предварительного разрыва вдоль. Угол заточки шерхебеля зависит от плотности обрабатываемой древесины.

Отличия шерхебеля от рубанка

В сущности, шерхебель – тот же рубанок, выполняющий грубую обработку. Отличие – полукруговая заточка лезвия и его ширина (оно меньше). Из колодки лезвие выступает на два-три миллиметра.

Фуганок

Фуганок. Это ручной рубанок, оснащенный двойным резцом. Предназначается для точной окончательной обработки, выравнивания больших площадей под линейку за счет удлиненной колодки и для прифуговки(подгонки) кромок. Колодка фуганка по длине может в два или три раза превосходить колодку типового рубанка. Нож фуганка оснащен стружколомателем или горбатиком, а также ручкой для удобства в работе с устройством. Может выпускаться с одиночным ножом.

Различие

Основное отличие – в количестве лезвий: у фуганка их два, у рубанка – одно! Конструкционно фуганок отличается только значительной длиной корпуса. Именно благодаря удлиненной колодке применение фуганка эффективно в обработке больших площадей.

Фуговально-рейсмусовый станок

Представляет собой комбинированный агрегат, в котором органично сочетаются функции рейсмусового и фуговального станка. Его преимущество и заключается в этом функциональном объединении.

После первоначального распила и предварительной обработки досок они поступают для обработки рейсмусом и фугованием. Задача спаренного оборудования заключается в устранении всех неровностей. Станок состоит из рабочего стола, закрепленного со станиной. На станину подают заготовку, а для приема предназначен рабочий стол, между ними располагается ножевой вал с лезвиями.

Заготовка подается на станину и посредством автоматической или ручной подачи передвигается в сторону рабочего стола. При этом она вступает во взаимодействие с лезвиями ножей, которые вращаются и очищают плоскость детали. Отличие этого типа станка от фуговального оборудования заключается в возможности строгать на заданную глубину. Нож у рейсмусового оборудования располагается сверху, но некоторые модели предусматривают нахождение ножей на поверхности рабочего стола и под ним. Для высоты выставления лезвия служит линейка, располагающаяся на корпусе.

Фуговальный и одновременно рейсмусовый станок делает две операции одновременно, поэтому его применение оправдано в условиях промышленного производства больших масштабов. Его можно применять на стройке многоэтажек. Качественная обработка гарантирована, да и поступающий первичный пиломатериал может быть исправлен на месте без особых проблем.

Особенности работы и устройства

Если в работе будет только фуговальный или рейсмусовый агрегат, то достичь правильно обработанной поверхности не удастся:

• нижняя поверхность для обработки на рейсмусовом оборудовании должна быть выровнена, чего можно достичь предварительным фугованием;
• при необходимости можно обрабатывать две поверхности — одну фугованием, другую окончательно — рейсмусом;
• рейсмусовая и фуговальная одновременная обработка возможна только на станке с этими совмещенными функциями;
• рейсмусово-фуговальный станок отлично справляется с заготовками, на которых была проведена не очень качественная первоначальная обработка;
• ФРС состоит из двух частей, каждая из которых отвечает за определенные функции.

Рекомендации при выборе оборудования

На деревообрабатывающем рынке представлен большой ассортимент ФРС

При выборе достойного агрегата обращают внимание на такие параметры и характеристики:

• число ножей на рабочем валу;
• размеры и вес станка в комплекте;
• мощность двигателя;
• скорость передвижения заготовки в процессе обработки.

Виды станков

Станки представляют собой единую систему строгания и обработки рейсмусом. Мощный асинхронный двигатель защищен посредством ременной передачи от повышенных перегрузок и работает с пониженным выделением шума.

Если во время работы произошел сбой в электрическом питании, то повторное самопроизвольное включение невозможно из-за использования в конструкции магнитного пускателя. Для уменьшения трения поверхность станины и рабочего стола выполнены из шлифованного чугуна. Для удобства работы приемный стол и для подачи сделаны довольно длинными. Переключение со строгания на рейсмус и обратно происходит быстро, для каждого режима у патрубка есть два положения. Работа станка происходит без вибрации.

У станков с одновременным строганием и рейсмусовой обработкой есть неоспоримые преимущества и усовершенствования:

• выключатель выполнен в виде поворотного блока;
• при покрытии станины применяется порошковая окраска;
• долговечность станины и ее защита от коррозии обусловлена применяющимся материалом — чугуном;
• подачу можно отключить любое время;
• предусмотрена защита человека от древесной пыли;
• для удобства установки высоты предусмотрена удобная рукоятка;
• на некоторых моделях применяются ножи с двойными лезвиями.

Популярные модели

КРАТОН 01 ptwm оснащен жесткой станиной, предусмотрена автоматическая подача деталей, магнитный пускатель служит защитой от произвольного включения, встроенная турбина собирает отходы стружки и пыли, мощность двигателя — 1,6 кВт, предельный размер захвата — 2,5 мм, обороты составляют 8 тыс. в минуту.

STARK 1700 PWJ разработан немецкими конструкторами, модель отличается высокими качественными характеристиками. На валу расположено 2 ножа, ширина строгальной полосы составляет 203 мм, скорость движения детали — 6 м за минуту, мощность двигателя — 1,7 кВт, частота оборотов вала — 9 тыс. оборотов за минуту.

Первопроходцы в деревянных заготовках

Наиболее яркими представителями ручного столярного инструмента являются:

Шерхебель – настоящая «тяжелая артиллерия» среди всего разнообразия столярных инструментов. Он широко применяется при строгании древесины, которая ранее не подвергалась обработке. Это достаточно массивное и тяжелое устройство с металлическим корпусом. Основное назначение – грубая первичная обработка с получением изделий необходимого размера (формы) и строгание на большую глубину для снятия толстого слоя древесины. Добиться ровной и гладкой поверхности с помощью шерхебеля не получится. Для этих целей зачастую применяют иные виды рубанков. Конструкция инструмента напоминает внешний вид обычного рубанка, но железко шерхебеля устанавливается под углом в 45 градусов по отношению к подошве и имеет закругленное лезвие. За один раз инструмент снимает слой до 3мм. При этом в местах обработки шерхебеля остаются глубокие ложбины, которые требуют дальнейшего выравнивания. Благодаря оснащению шерхебеля овальной режущей кромкой можно строгать древесину поперек ее волокон без предварительного продольного разрыва. В зависимости от твердости обрабатываемой древесины угол заточки шерхебеля может отличаться;

Для чего используется фуганок

Конструкция всегда оснащается 2-мя ножами. Присутствие пары ножей дает возможность улучшить качество обработки, не тратить много времени, не допустить переутомления работника.

Ножи для фуганка обладают большим наклоном заточки, в сопоставлении с рубанком. Постепенное прохождение по материалу гарантирует прекрасный результат.

• Длина каркаса в 3 раза больше, чем у стандартного изделия. Режущий блок фуганка имеет особый стружколоматель либо сружкокол.
• В комплексе с удлиненной основой можно в значительной мере улучшить уровень финальной обработки.
• К основе фуганка прикреплена ручка, гарантирующая комфортабельность деятельности, одинаковые показатели натиска на все режущее покрытие обоих ножей.

Для выполнения определенных задач используют более короткий фуганок. Размеры его каркаса не превышают пятидесяти сантиметров. Данный агрегат именуется полуфуганком. Каждому из них дает свой номерной знак. По нему определяется сфера использования и свойства сооружения.

Полуфуганок номер шесть обладает довольно компактными габаритами. Продолжительность каркаса в разы меньше, в сопоставлении с классической моделью. Маленькие габариты дали возможность получить инвентарь с небольшой массой.

Благодаря этому работник не переутомляется, и в результате можно получить высококачественное изделие. Такой момент можно отнести к первому достоинству данного сооружения. Вторым плюсом является обеспечение довольно равномерного строгания покрытия заготовки.

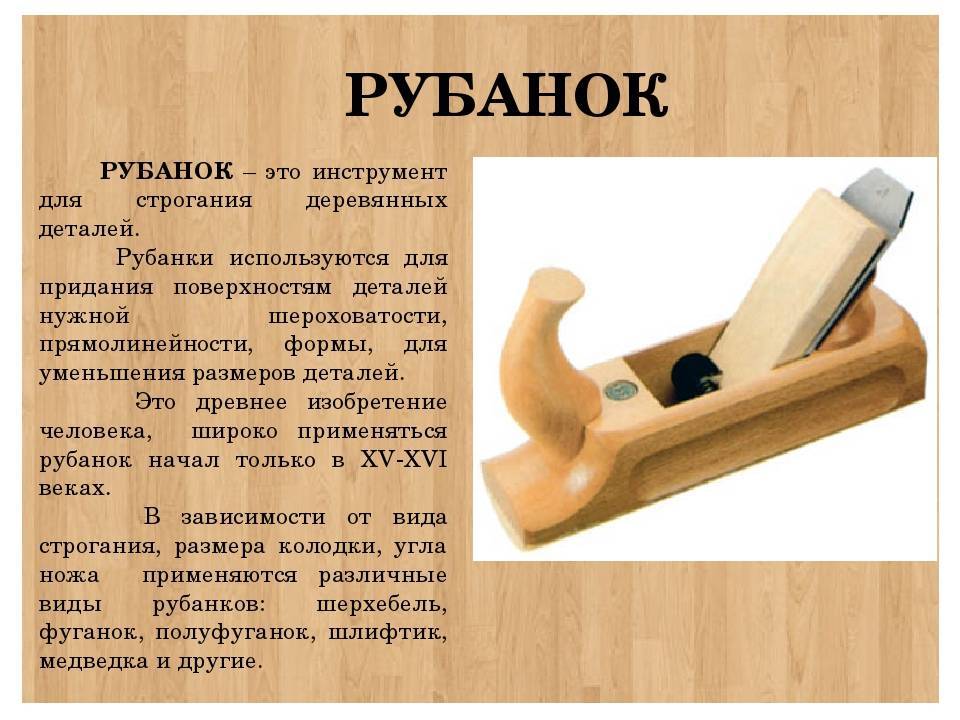

Виды рубанков и их назначение

По качеству получаемой поверхности рубанок, является промежуточным звеном между инструментом грубой (первичной) обработки, средствами окончательной доводки. Важным отличием рубанка является угол наклона ножа. Он равен приблизительно 30 угловых градусов.

Существующие виды рубанков в зависимости от решаемых задач делят на две категории. К первой относятся инструменты с плоской подошвой. Вторые выполнены в форме сложной ступенчатой фигуры. К устройствам первой категории относятся рубанки следующих типов:

• одинарный;
• двойной;
• шерхебель;
• шлифтик;
• цинубель;

К второй категории причисляют:

• зензубель;
• кантенхобель;
• шпунтубель;
• федергубель;
• калёвка;
• штап.

Конструктивно рубанок состоит из следующих элементов:

• корпуса (для его изготовления применяется качественная сталь или прочная древесина лиственных пород);
• двух ручек передней и задней (первая называется рожок, задняя – упор);
• в центре расположена прямоугольная прорезь (в ней располагается режущая металлическая пластина с устройством фиксации и регулировки);
• стружколоматель;

Устройство регулировки позволяет изменять глубину резания, угол наклона резца к заготовке, качество обработки.

Для получения наилучшего эффекта после грубой обработки (применения шерхебеля) используют одинарный затем двойной рубанок. Он имеет два ножа, каждый из которых способен решать свои конкретные задачи. Первый обеспечивает предварительное выравнивание поверхности. Его нож заточен с небольшим радиусом закругления. Такая форма позволяет избежать образования дефектов на поверхности (например, так называемых «задиров»).

Двойной инструмент снабжён вторым режущим ножом. Он называется стружкоколом. Расстояние от режущей кромки до заготовки регулируется с помощью специальной системы крепления. Обычно его выставляют примерно 2 мм. Величина зависит от характеристик древесины: плотности, направления волокон, влажности.

Рубанки для работы по сложной (фигурной) заготовке имеют изогнутую нижнюю часть корпуса (подошвы). Для такого инструмента изготавливают специальный нож. Его форма повторяет поверхность подошвы. В зависимости от формы поверхности (овальной, ступенчатой или сложной) стараются подобрать рубанок с похожей рабочей поверхностью. Это значительно ускоряет процесс производства изделия.

Для более быстрой обработки применяют электрический столярный рубанок. На больших производствах устанавливают специальные станки с высокой скоростью обработки.

Подготовка к работе

Работать инструментом можно в двух положениях:

Схема угла заточки рубанка.

• стационарное положение: электрорубанок крепится к жесткой устойчивой поверхности;
• переносное: инструмент перемещается вручную вдоль заготовки.

В комплекте многих моделей имеются в наличии специальные струбцины и скоба для кнопки пуска. В стационарном положении удобнее обрабатывать пиломатериал небольшой длины, который можно перемещать по инструменту в одиночку. Длинные заготовки желательно обрабатывать электрорубанком в переносном варианте.

Древесина должна быть просушенной, сырой пиломатериал обрабатывается плохо. Доску нужно хорошо закрепить на жесткой поверхности. Деталь не должна прогибаться под весом рубанка и смещаться при работе в какую-либо сторону. При обработке боковых поверхностей на верстаке их желательно устанавливать на специальные крепления, предохраняющие от изгиба и перемещения. В области вращения барабана с ножами не должно быть металлических элементов (кронштейнов, гвоздей, шурупов) на обрабатываемой поверхности и элементах крепления. Удар по металлу оставит на ножах выбоину, и на обрабатываемой поверхности образуется выступ. Ножи придется затачивать, снимая толстый слой металла, или менять.

Пошаговое изготовление строгального станка и рейсмуса на его основе

В качестве исходного образца используется электрорубанок «Интерскол-110». Рабочая ширина обрабатываемой заготовки составит 110 мм.

Для строгания досок и брусков нужно установить рубанок подошвами вверх.

Для изготовления корпуса используется фанера толщиной 15 мм. На циркулярном оборудовании производится выпиливание заготовок: боковины и опорная поверхность.

По бокам у рубанка имеются кожухи защиты. Чтобы устанавливать инструмент, их необходимо временно снять. В боковинах будут выпиливаться пазы для установки электрорубанка.

Прикладывая инструмент, определяют его положение относительно боковин. Это наиболее ответственный момент. Насколько качественно будет произведена разметка, зависит качество будущих деревянных деталей.

Когда определена база, размечается положение кожуха. Его контур обводят для дальнейшего выпиливания.

С помощью электролобзика выполняется выпиливание отверстия. Приходится засверливать отверстия, в них устанавливается пилка. Для работы используют пилки для фанеры с мелким зубом.

Кожух применяется по месту. Если возникает необходимость, то отверстие дорабатывается.

По аналогии выполнена разметка для второй боковины. Выполняется выпиливание фигурного отверстия для другого кожуха и патрубка для присоединения пылесоса.

Примеряется второй кожух.

Две боковины позволяют зафиксировать рубанок в определенном положении. Остается установить опорную площадку, которая обеспечит жесткость всей конструкции.

После сборки получена опора для строгания деталей. На ней можно фуговать заготовки при производстве мебели.

Производственная проверка работоспособности. Доски фугуются перемещением доски по поверхностям передней и задней площадок. Однако, данная конструкция позволяет доработать оборудование и превратить его в рейсмус. Тогда у мастера появится возможность обтачивать заготовки на заданную толщину.

Небольшая приставка, ее перемещение происходит по пазам. Задавая положение приставки, можно выставлять нужный размер строгания на рейсмусе.

Рейсмус готов. Из электрорубанка получен станок, стоимость которого на порядок выше.

Электрический инструмент ручного применения

Для несложных операций по обработке коротких по длине досок применяют ручной инструмент с электрическим приводом. Для обтесывания поверхности требуется применение большой силы, поэтому к ручному фуганку, рубанку или рейсмусу добавили электрический двигатель и немного усовершенствовали конструкцию. Из-за такого новшества его эксплуатационные характеристики улучшились:

• масса стала больше, увеличилась сила прижима;
• обработка стала точнее;
• работа ускорилась;
• появились сменные насадки в продаваемом комплекте.

Читать также: Сварочный трансформатор для полуавтомата своими руками
