Фрезы по дереву

Популярные производители

Производителей фрез сегодня можно разделить на две группы:

  • производители фрезеров, которые выпускают оснастку для своего электроинструмента и совместимых с ним инструментов других производителей;
  • производители режущей оснастки, которые специализируется именно на этом и не выпускают сами электроинструмент.

Первые выпускают продукцию достаточно хорошего качества, так как заинтересованы в том, чтобы их инструмент успешно работал. Но не заинтересованы в том, чтобы их оснастка работала вечно для того, чтобы продажи не были разовыми. Время от времени такие фрезы меняют на новые.

Самые массовые и популярные производители – Энкор, Бош, Фит, Корвет и другие.

Вторые стараются  поддерживать репутацию качества своих изделий, выпускают профессиональные изделия с долгим сроком службы. Однако среди них могут быть «безымянные» изделия плохого качества неизвестного происхождения.

Червячная фреза по металлу и ее особенности

Кроме вышеперечисленных режущих насадок выпускаются и другие, о которых также будет полезно знать всем, чья деятельность связана с обработкой металла.

Червячные — имеет вид цилиндрического основания с большим количеством зубьев. Эти зубья имеют разную конструкцию, что позволяет применять оснастку для выполнения соответствующих работ. Червячные фрезы в виде зубчатого колеса служат для обрабатывания заготовок путем обката, что достигается при помощи точечного касания заготовки. Устройства классифицируются на виды по разным признакам — цельные и сборные, правые и левые, одно и многозаходные, а также с шлифованными зубьями и нешлифованными.

Одно и многозаходные образцы отличаются тем, что первый вариант позволяет деталь только один заход, а второй отличается от него высокой производительностью. Только это не значит, что многозаходные являются более точными, так как с каждым последующим проходом уменьшается точность. Многозаходные используются для проведения черновой обработки.

Червячные фрезы с шлифованными и нешлифованными зубьями также отличаются, как и одно и многозаходные. Оснастка с шлифованным зубом отличается высоким классом обработки, и служат они преимущественно для обрабатывания нарезаемых поверхностей. Если точность выполнения работ не важна, тогда используются устройства с нешлифованными зубцами.

https://youtube.com/watch?v=vTNTyuJM_rI%3F

Цельные и сборные отличаются возможностью отсоединения от хвостовика. Цельные представляют собой единичную деталь, в то время как сборные состоят из двух частей.

Виды фрезерных насадок по дереву для электродрели

Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.

Сверло

Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.

Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.

На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.

Сверло Форстнера

Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:

центральный заточенный конус

Центрует фрезу, не давая ей смещаться в стороны, что особенно важно при начале сверления;

боковые режущие (подрезающие) резцы. Чисто прорезают окружность диаметр отверстия, сводя к минимуму порывы и сколы заготовки вокруг отверстия;

горизонтальные (основные) резцы

Расположены строго перпендикулярно к оси сверления, и также ровно выбирают дно отверстия, если оно не сквозное.

Это важно при сверлении отверстий под посадку круглых мебельных элементов, прочих столярных деталей. Обычное спиральное сверло с конусной заточкой внизу оставляет такое же конусное отверстие. Сверло Форстнера сверлит отверстие с прямым «дном»

Сверло Форстнера сверлит отверстие с прямым «дном».

Пазовая

Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.

На фото пазовая фреза и результат её работы.

По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.

Торцевая, для снятия фаски, кромочная

Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:

Под петли

Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.

Рекомендуем почитать статью о том, как врезать дверные петли ручным фрезером.

Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.

Пример такого использования на следующем видео:

Дисковая

Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.

Пример дисковой фрезы для дрели:

Трубчатая (коронка)

Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.

Набор коронок разного диаметра

В наборе:

  • два хвостовика разного размера для посадки коронок, один с центрирующим сверлом, которое переставляется;
  • набор самих коронок;
  • шестигранный ключ для фиксации коронок на хвостовике.

Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.

Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.

Шарошка

Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:

Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.

Фрезы кромочные

Самая большая категория изделий. Нужны кромочные фрезы по дереву для ручного фрезера при формировании торца детали нужной формы. Используются для изготовления элементов мебели, реек. Характерной особенностью является возможность использовать кромку заготовки в качестве опоры.

Подшипник перемещаясь по ней обрабатывает дерево на заданное конструкцией расстояние. Регулировкой высоты положения можно добиваться нужной глубины обработки и соответствующей формы детали. К этой категории относят и копировальные фрезы.

Подшипник одного диаметра с режущей кромкой передвигается по шаблону, зафиксированному на обратной стороне заготовки. В результате получается точная копия нужных размеров. Удобно при производстве большого количество одинаковых деталей.

Разновидности фрезера

Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.

Разновидности насадокИсточник perego-shop.ru

Штанговый

Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.

После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.

Инструмент с погружным механизмомИсточник i.allo.ua

Окантовочный

Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.

Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.

С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.

Окантовочный фрезерИсточник www.rucne-naradie.sk

Ламельный

Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).

Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.

Ламельный фрезерИсточник laukar.com

Присадочный

Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.

Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.

Присадочный фрезерИсточник harrer.at

Ротационный

Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.

Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.

Ротационный фрезерИсточник allegroimg.com

Комментарий специалиста

Роман Телегин, официальный представитель компании BSP (Италия) в России:

Чтобы подобрать фрезу для обработки древесных материалов, нужно прояснить три основных момента: способ крепления на станке, материал режущих зубьев фрезы и ее конструкцию.

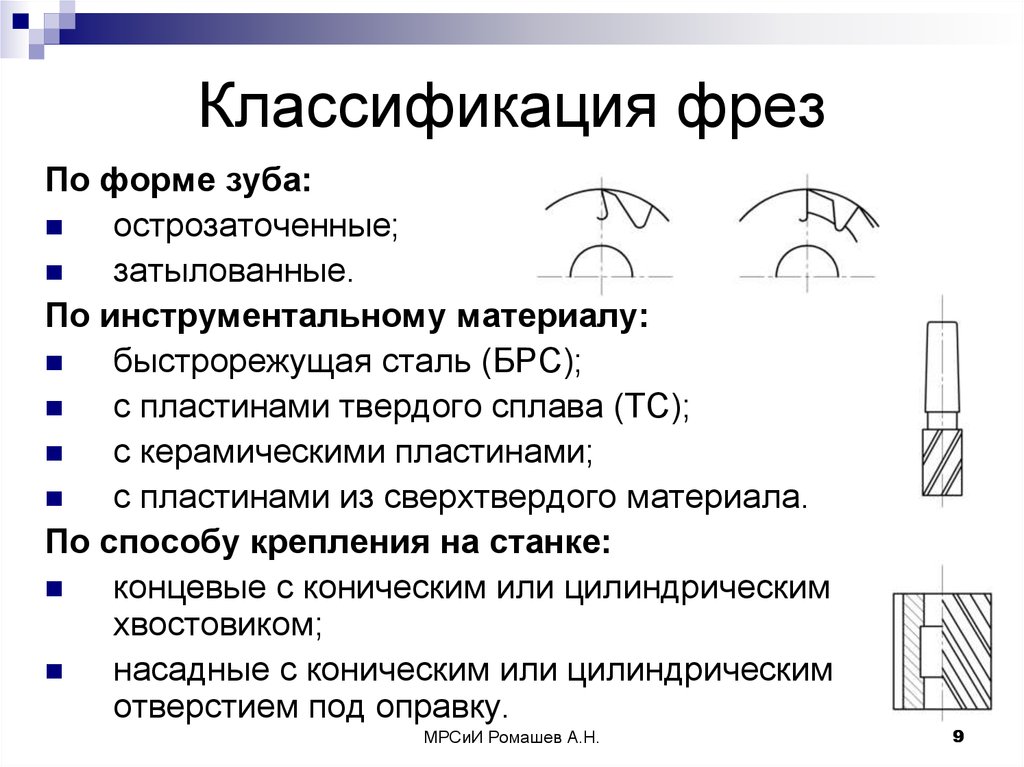

По способу крепления фрезы подразделяются на концевые и насадные. Концевые используются во фрезерных станках с ЧПУ, фрезерных станках с верхним расположением шпинделя и ручных фрезерах. Насадные — в четырехсторонних станках и во фрезерных машинах с нижним расположением шпинделя.

При выборе материала режущих зубьев фрезы нужно учитывать следующие факторы:

  • Тип обрабатываемого материала. Для обработки цельной древесины можно использовать фрезы со стальными зубьями, для фанеры, ДСП и MDF — инструмент с алмазным напылением. Твердосплавные фрезы, в зависимости от марки применяемого твердого сплава, подходят для обработки всех видов древесины: массива твердых и мягких пород, клееной древесины, фанеры, ДСП и MDF;
  • Планируемый объем выпускаемой продукции. Для разовых работ подойдет недорогой инструмент с ограниченным ресурсом использования. Для поточного, серийного производства необходим инструмент повышенной стойкости, с зубьями из твердого сплава улучшенного состава или с алмазным напылением, но с учетом типа обрабатываемого материала.

Конструкцию фрезы (количество зубьев, вид режущих пластин и способ их крепления) также определяют несколько параметров. Форма профиля влияет на количество, вид зубьев и способ их крепления. Не все виды профиля могут быть обработаны фрезами одной и той же конструкции. Количество зубьев зависит от скорости подачи, скорости вращения инструмента и опять же от типа обрабатываемого материала. Качество поверхности выпускаемой продукции также определяет конечную конструкцию фрезы. Будет ли фреза напайной или сборной — зависит от возможности и желания клиента перетачивать инструмент.

Иногда подбор фрезы зависит от срочности поставки. Некоторые позиции доступны только под заказ, выполнение которого приходится ожидать в течение месяца и дольше. Если у клиента нет возможности столько ждать, мы можем изготовить фрезу из других материалов.

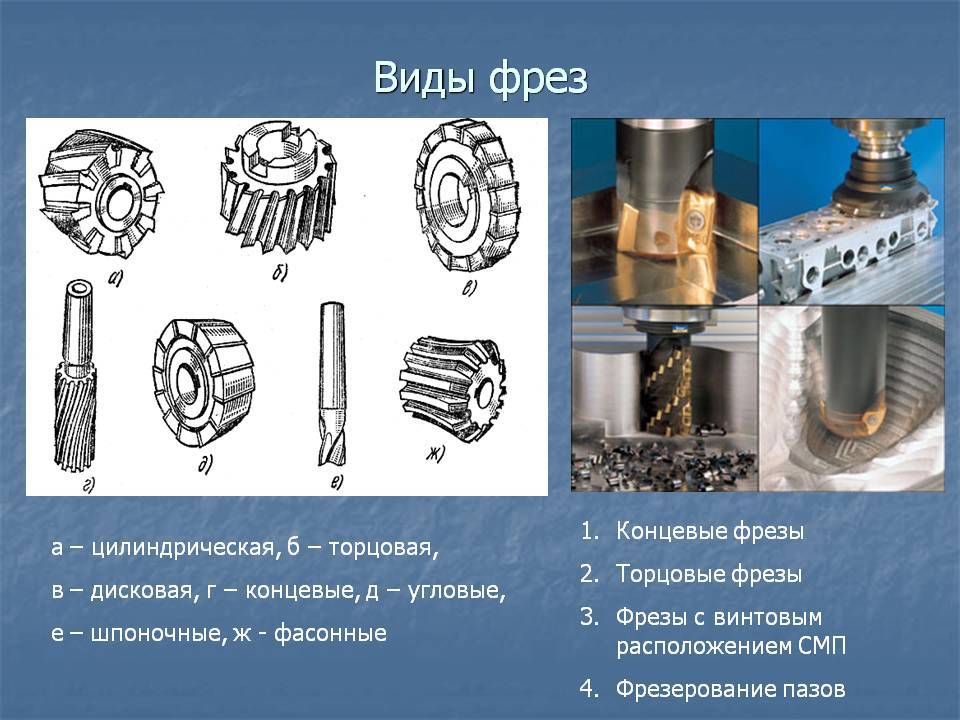

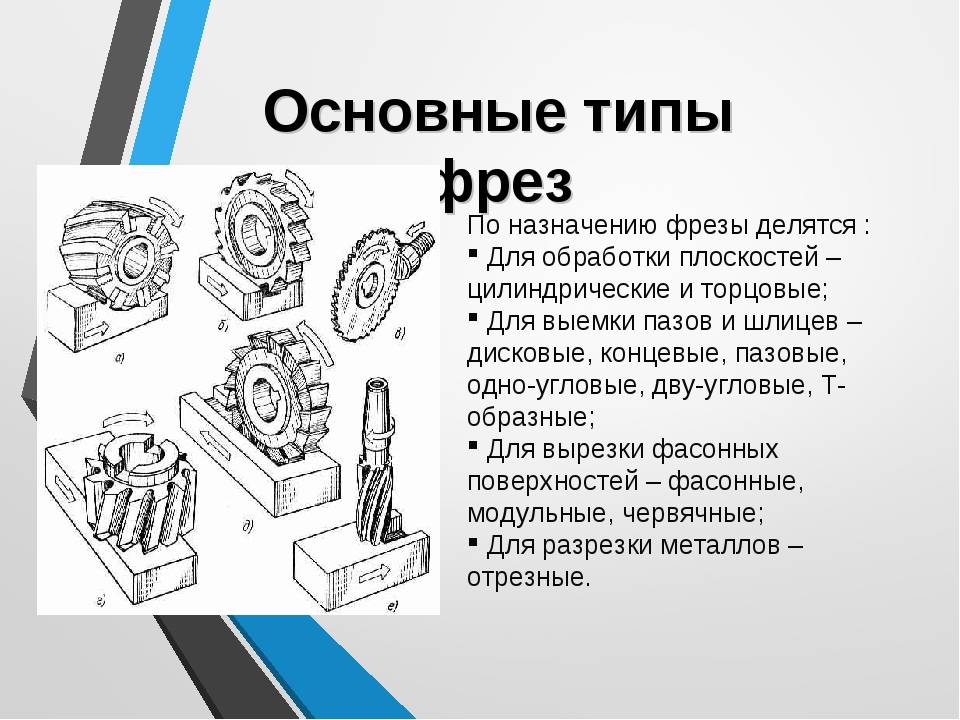

Классификация

В соответствии с общепринятой классификацией для обработки дерева применяют фрезы форм, отраженных в таблице.

Виды фрез по деревуОсновные виды работ
ТорцевыеОбработка торцевых поверхностей
КонусообразныеОбработка любых пород дерева под разными углами
V-образныеГравировка надписей, снятие фасок под углом 45° и выполнение V-образных пазов

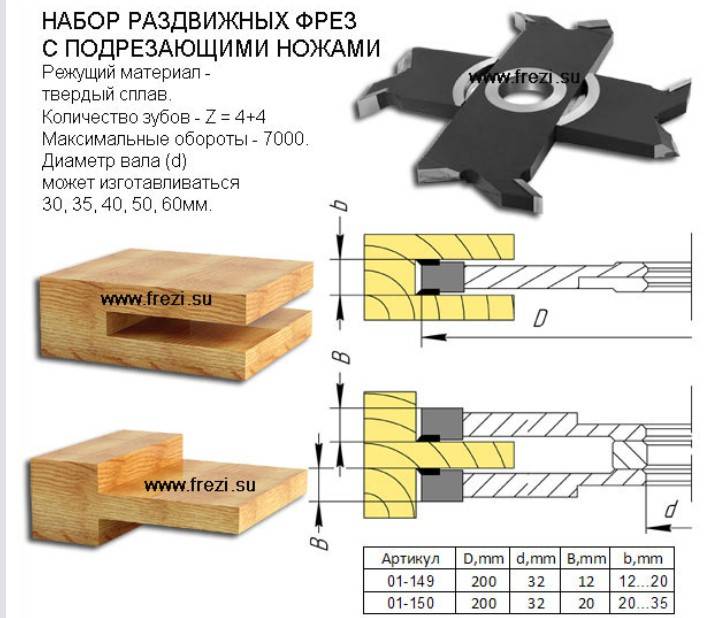

ДисковыеВыполнение горизонтальных пазов различных размеров для отрезных работ
ПрофильныеДекорирование изделий
ФальцевыеФрезеровка четвертей
КалевочныеСкругление кромок
Ласточкино гнездоВыполнение шиповых соединений различного вида

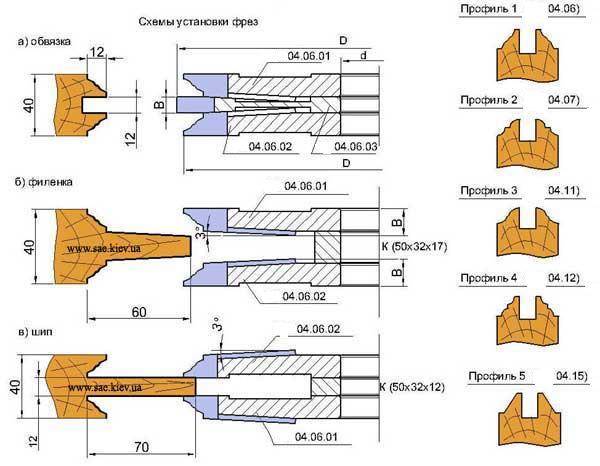

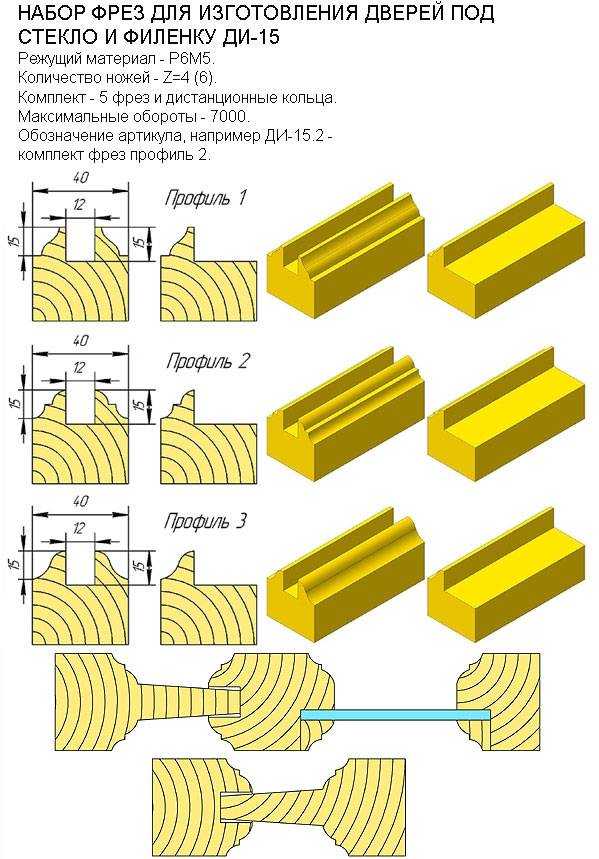

ФигирейныеОбработка кромок филеночных деталей
ГалтельныеСоздание галтелей (желобков) на кромках изделий

Существуют разнообразные подвиды, отличающиеся по конструкции, форме лезвий, применению.

Так, с помощью шарового (шарообразного или сферического с круглой головкой) инструмента можно выполнять художественную резьбу по дереву. Есть изделия специального назначения, применяемые для резки ламината, деталей мебели, ручек, поручней.

Комбинированный вид представляет собой комбинацию пазовой фрезы и шиповой, применяется для сращивания досок.

Погружные инструменты применяют для фрезеровки пазов. Для получения аккуратных пазов выпускают модели с удлиненным хвостовиком.

Кромочные фрезы по дереву

Это самый широко представленный спектр данного инструмента, ввиду наиболее частого применения ручных фрезеров именно для формирования различных кромок на деревянных изделиях.

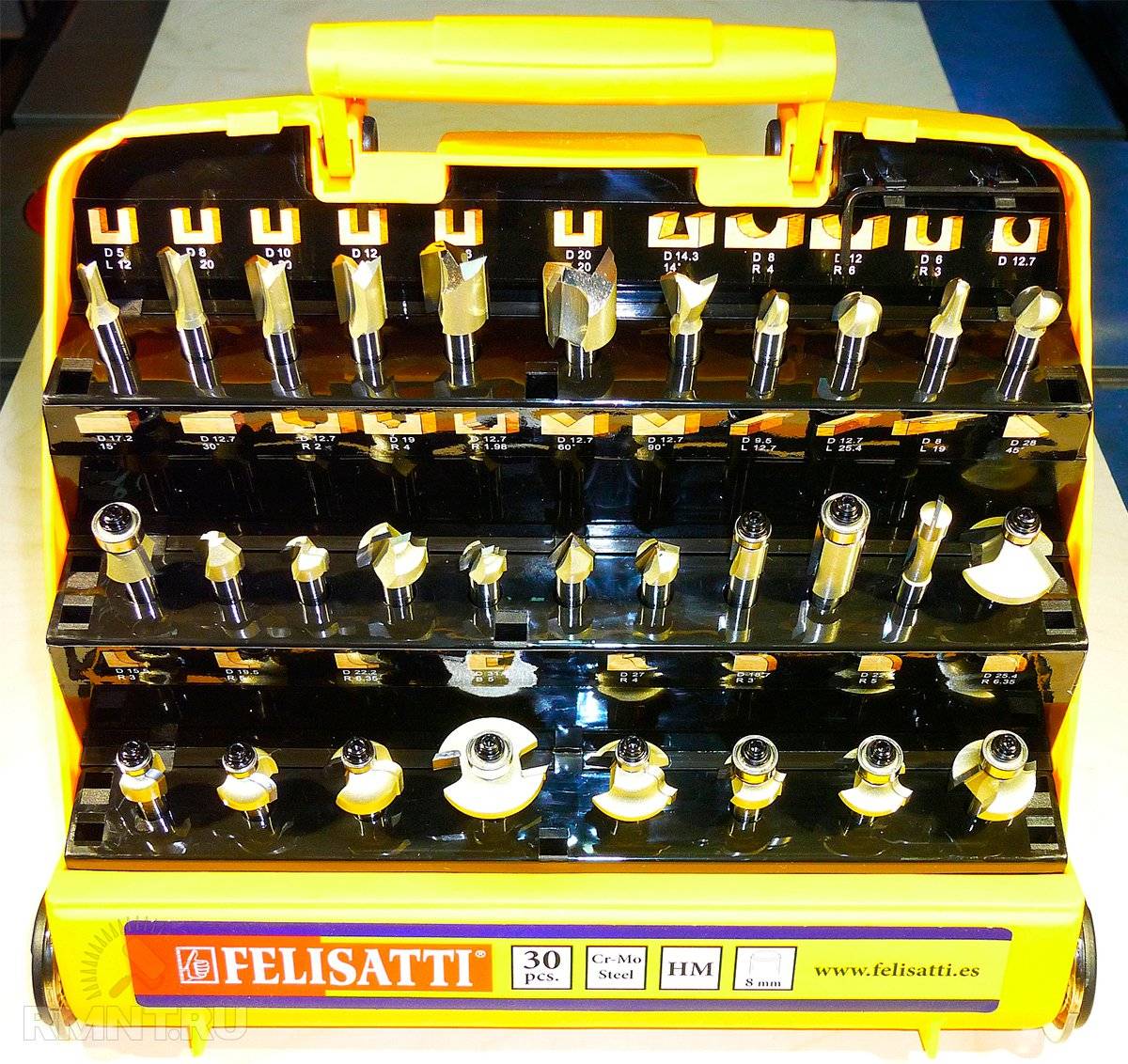

Даже в больших наборах фрез, которые для домашнего мастера иметь предпочтительнее, нежели покупать большое количество фрез вразнобой, основная часть – кромочные фрезы.

И классификация их значительно шире, чем у других видов фрез. Они бывают:

профильные – придающие обрабатываемому краю замысловатую фигурную форму;

калевочные – закругляющие кромку выпуклой формой на четверть окружности;

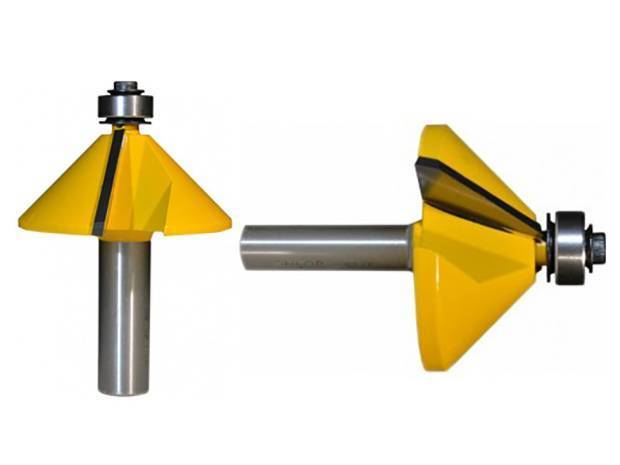

конусные – снимающие фаску под углом (чаще он бывает под 45°);

дисковые – для пазов в кромке;

фальцевые – выбирающие четверть в кромке;

галтельные – делающие в кромке желобки на четверть окружности;

фигирейные – для формирования кромки филенок.

Как правило, все кромочные фрезы по дереву имеют упорный подшипник, ограничивающий заглубление инструмента в массив дерева. Глубина же вылета фрезы регулируется положением опорной площадки самого фрезера.

А приемы работы такими фрезами однотипны. Если фреза снимает сразу большой массив древесины, то лучше обработку производить в несколько проходов, постепенно заглубляя ее в дерево, пока не заработает упорный подшипник. Можно посмотреть видео:

Материалы лезвий, сменные ножи

Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.

Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы

Для комплектов фрез, формирующих ответные части деталей, это особенно важно

И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

Пазовые фрезы

Часто требуется провести работу по образованию пазов. Применяемая пазовая фреза по дереву может иметь различную форму, классификация выглядит следующим образом:

Галтельные зачастую приобретают для получения пазов полукруглой формы. Они также весьма распространены, могут иметь различную форму и размеры. Чаще всего этот вариант исполнения применяется для декоративной отделки кромок и торцов. Зачастую при создании продукции наносятся сложные рисунки.
Конические сегодня получили весьма широкое распространение, так как могут применяться для получения резьбовых витков с различными параметрами. Подобные фрезы для дерева также изготавливаются при применении самых различных материалов.
Спиральные. Подобный вариант исполнения во многом напоминает концевые элементы. Ключевой особенностью назовем выраженную режущую кромку, которая расположена со внешней стороны

Если уделить внимание форме режущей поверхности, то она напоминает сверло.
Есть и фрезы пазовые для бруса, которые применяют для получения Т-образного паза.
Пазовые прямые подходят для получения паза, который имеет прямоугольное усечение. В этом случае подшипник может устанавливаться в верхней или нижней части. В большинстве случаев диаметр подшипника совпадает с диаметром инструмента

За счет этого он расположен заподлицо с режущей кромки. Существенно расширить область применения механизма можно за счет установки подшипника с большим или меньшим диаметром.
Комбинированные могут использоваться для получения соединительных элементов. Примером можно назвать получение шипа и паза. Стоит учитывать, что комбинированные варианты исполнения получили широкое распространение. За счет одного прохода получается оба требующихся профиля. Именно поэтому получаемое соединение характеризуется высокой надежностью. Однако, усложнение подобной оснастки для фрезера становится причиной увеличения стоимости.

В большинстве случаев диаметр подшипника совпадает с диаметром инструмента. За счет этого он расположен заподлицо с режущей кромки. Существенно расширить область применения механизма можно за счет установки подшипника с большим или меньшим диаметром.
Комбинированные могут использоваться для получения соединительных элементов. Примером можно назвать получение шипа и паза. Стоит учитывать, что комбинированные варианты исполнения получили широкое распространение. За счет одного прохода получается оба требующихся профиля. Именно поэтому получаемое соединение характеризуется высокой надежностью. Однако, усложнение подобной оснастки для фрезера становится причиной увеличения стоимости.

Фреза по дереву чаще всего изготовлены в монолитном виде. Однако, встречаются также варианты исполнения со сменной режущей кромкой.

Копировальные и прямые сегодня встречаются крайне редко, но некоторые производители все же включают их в набор. Подшипник может быть расположен самым различным образом, классификация проводится по типу и количеству режущих кромок, их размеры

Галтельные насадки сегодня встречаются крайне часто, основная часть имеет закругленную форму. При применении подобного варианта исполнения можно получить паз формы «U». За счет этого углы скругляются. Чаще всего подобный паз делают для шпонок при создании различных механизмов из дерева.

Корундовые маникюрные фрезы

Слева направо: пуля, усеченный цилиндр, усеченные конусы, шары.

Представляют собой искусственный пористый камень, не имеющий выпуклого абразива. Корундовые (ударение на О, кОрунд) фрезы работают за счет мелких полостей на поверхности камня, которыми захватывают частички кожи или материала. За это они часто называются безопасными, так как нужно очень постараться, чтобы травмировать ими ногтевую пластинку. Корундовые фрезы тонкой степени обработки позволяют зашлифовать сухую кожу до блеска, так что рекомендуется использовать их в конце процедуры маникюра или педикюра в качестве полировщиков.

Но в случае работы по влажной коже, такие фрезы становятся опаснее алмазных — они втягивают влажную кожу в свои полости и рвут её. На микроуровне, конечно. После такого придется потратить много времени на зашлифовку, поэтому лучше работать ими только по нормальной и сухой коже.

Эти фрезы можно дезинфицировать в растворе, как все инструменты, но вот стерилизовать только в автоклаве. В сухожаровом шкафу стерилизация внутри полостей проходит не полностью.

Абразивность корундовых фрез

Эти насадки для аппаратного маникюра не имеют маркировки абразивности, поэтому следует ориентироваться на описание. Вообще они могут быть зеленого, розового, голубого и белого цвета. Но у одного производителя белого цвета будет супер-тонкая степень обработки, а другого — грубая. Розовые корундовые фрезы чаще всего описаны как тонкие и для шлифовки выбирают именно их.

Форма и функции корундовых фрез

Они одновременно похожи и на алмазные, и на ТВС. У корундовых никогда не бывает очень тонкого и длинного носика, а крупные фрезы, предназначенные для педикюра, не подходят для удаления толщины рогового слоя, только для зашлифовки. Начинающий мастер ногтевого сервиса может в начале карьеры заменить ими некоторые алмазные фрезы, в случаях если: нет нужды делать глубокий маникюр, требуется максимально щадящая обработка, нет уверенности в правильности техники.

Кроме того, на фото изображены фрезы усеченный конус и усеченный цилиндр. Эти насадки можно использовать как дополнительные для поднятия кутикулы. Упирая усеченную верхушку в кутикулу под углом в 90° и короткими стежками описывая полукруг, наподобие стрелки циферблата, можно быстро и безболезненно подготовить кутикулу к последующему срезу.
