Фрезы по дереву для ручного фрезера: виды, выбор фрез, назначение

Как вставлять фрезу в аппарат

Все зависит от того, какой зажим имеет фрезер, например:

ручной отрывается после нажимания на кнопку. После, в отверстие для ручки вставляется часть насадки, закрывается аналогично;
полуавтоматический открывает ручку, когда насадка поворачивается до щелчка (по часовой стрелке). Закрытие выполняется тем же поворотом, только в противоположную сторону;
в автоматическом виде фреза просто вставляется, а фиксирует ее сам аппарат. Обычно в устройствах, предназначенных для работы в салонах, стоит такая система.

Для аппаратного маникюра следует:

на первой стадии для получения навыков использовать минимальную скорость вращения фрез;
насадку вставлять под углом в 45 °;
следить, чтобы фреза перемещалась от центра ногтя к его краям.

Пошаговое выполнение следующее:

Хорошо вымыть руки и продезинфицировать.
Удалить покрытие с ногтей.
Отодвинуть кутикулу к лунке.
Обработать боковые валики и кутикулу.
Приподнять кутикулу.
Удалить ее и отшлифовать.
Очистить от мертвых клеток пальцы и ладони.
Придать ногтям форму.
Завершить очистку ногтей и нанести масло.
Отполировать ногти.
Покрыть базовым и финишным покрытием.
Нанести смягчающий крем на руки и сделать массаж.

Важно учитывать, что аппаратный маникюр не рекомендовано выполнять чаще 1 раз в 7 дней и запрещен людям с тонкими и ломкими ногтями

Фрезы комбинированные

Используются для объединения деталей по торцу или кромке. Кроме основного назначения еще шлифуют и расширяют поверхность. Чтобы правильно подобрать этот тип фрезы, следует ознакомиться с подвидами.

Комбинированные универсальные

Создают место соединения двух деталей с пазом и шипом. Экономят время за счет возможности обрабатывать обе объединяемые заготовки без смены насадки.

Для изготовления вагонки

Назначение такое же, как в пазо-шиповом варианте, с той разницей, что создаются фигурные выемки для более надежного соединения.

Комбинированные рамочные

Подшипники, ножи, фиксатор и шайба располагаются на одном основании. Используются в мультикомплексных работах. При работе с этим типом специалист может выставить режущие лезвия в удобном для него порядке.

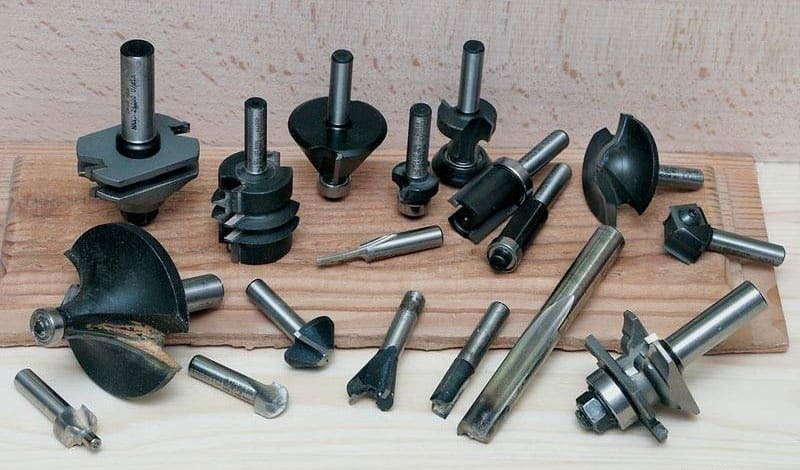

Фрезы по дереву

Но действительно многофункциональным этот инструмент станет только в том случае, если к нему приобретена необходимая оснастка. И в первую очередь это, конечно – фрезы по дереву. Они представлены в продаже в очень широком разнообразии, и начинающему мастеру необходимо научиться ориентироваться в нем и выбирать нужную фрезу для того или иного вида работ.

Сразу оговоримся: рассказать обо всех типах фрез в масштабе одной публикации – попросту невозможно. Да, наверное, и не нужно, так как с приходом опыта работы у постоянно совершенствующегося мастера сложится полное понимание в этом вопросе. Так что предлагаемая вниманию публикация – только лишь для «старта» на этом поприще.

Как ухаживать за фрезами и что следует знать

Наборы продаются в специальных фанерных ящичках со специальными гнездами для установки фрез. Ухаживать за таким инструментом проще всего — надо защитить их от контактов с атмосферной влагой. Проще всего поместить контейнер в полиэтиленовый пакет, что обеспечит надежную защиту от сырости. Отдельные элементы хранят в собственных упаковках (если есть) или в отдельных контейнерах.

Для них также следует обеспечить максимальное отсутствие влаги, в чем поможет полиэтиленовый пакет или герметичная коробка. Хранить их следует в сухом отапливаемом помещении, иначе при внесении в теплую мастерскую они сразу отпотеют и покроются капельками водяного пара.

Мнение эксперта
Кузнецов Василий Степанович

Советы опытных владельцев единодушны — специального ухода за режущим инструментом такого типа не требуется, надо лишь обеспечить условия для хранения.

Приходилось ли вам работать ручным фрезером по дереву?

Постоянно!Не довелось

В заключение следует отметить:

Для того, чтобы использовать наиболее качественный и надежный инструмент, надо иметь некоторый опыт обращения с продукцией разных фирм. Нередко самые дорогие модели уступают по качеству более дешевым образцам. При этом, для ответственных и чистых работ надо применять изделия ведущих производителей, которые демонстрируют наибольшую эффективность и отсутствие изъянов поверхности.

УШМ с регулировкой оборотов и плавным пуском. Рейтинг моделей
Электролобзик: как выбрать, характеристики, рейтинг моделей
Аккумуляторные шуруповерты: рейтинг моделей, советы по выбору
Сучкорезы для обрезки деревьев. Разновидности и рейтинг лучших моделей

Классификация фрез по размерам хвостовика, типу конструкции и режущей части

Режущий инструмент для ручного фрезерного станка классифицируется в первую очередь по следующим трем признакам:

Размеры хвостовой части.
Тип конструкции – сборные, сменные лезвия, монолитные, насадные/наборные.
Материал и способ заточки режущей кромки.

Рассмотрим эти параметры более подробно.

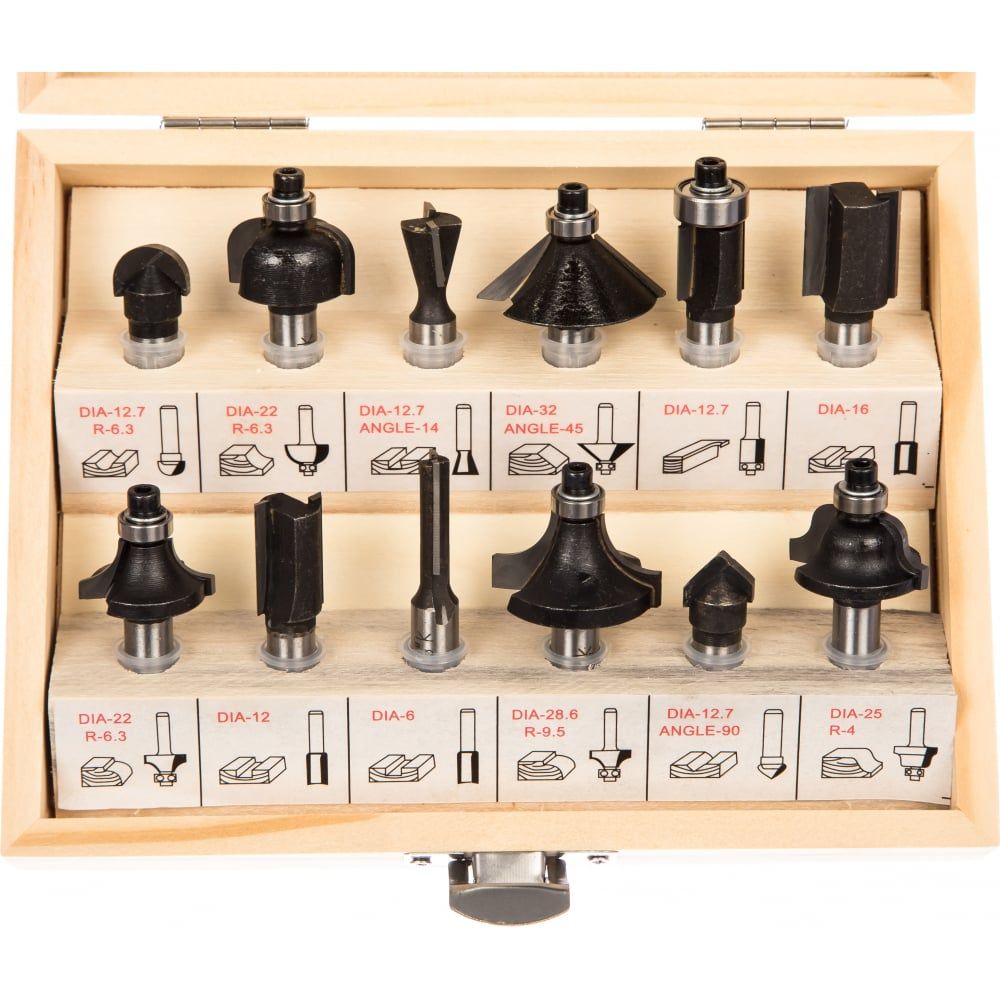

Набор фрез для работы по дереву Источник instrumentgid.ru

Размеры хвостовой части

В характеристике хвостовой части первостепенное значение имеет единица измерения диаметра. Обозначение должно совпадать с аналогичным параметром цанги – места крепления фрезы в станке. Как правило, существует всего два стандарта по этой величине:

Миллиметровый. Наибольшее распространение получили размеры – 6, 8 и 12 мм.
Дюймовый. Есть два основных типа – половина и четверть дюйма, обозначаемые – ½ и ¼, соответственно.

При сравнении двух систем измерения выясняется, что изделия близких по значениям диаметров расходятся лишь на малую величину размеров. Так, фрезы на 6 мм и ¼ или 6,35 мм и на 12 мм и ½ или 12,7 мм выглядят практически одинаково – однако держатель ручного фрезера не приспособлен к надежному удержанию любого вида инструмента, как патрон для дрели.

Поэтому фреза 12 мм, заряженная в цангу на ½-дюйма, не будет надежно сидеть в патроне, и во время обработки может запросто вылететь. Равно как если в 12-мм-держатель зарядить инструмент на ½-дюйма, его может заклинить так, что потом придет ремонтировать станок.

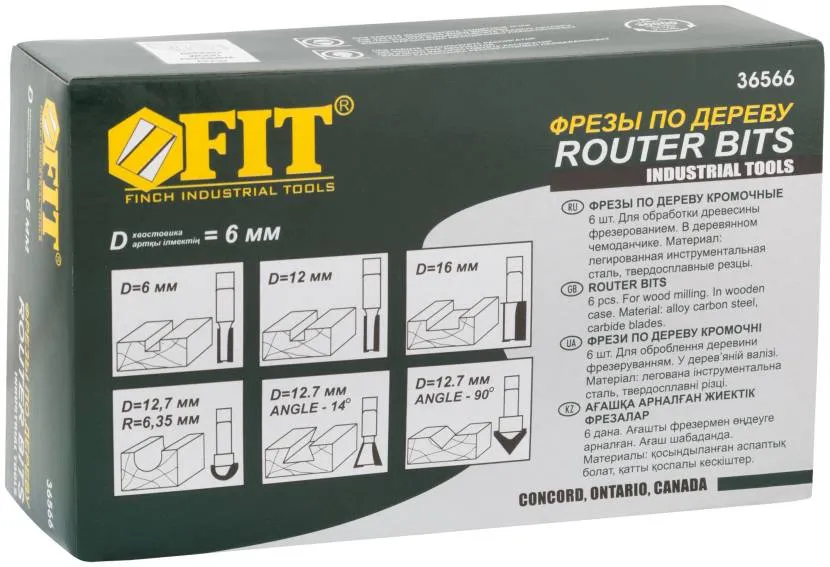

На упаковке указывается размер и другие основные параметры фрез Источник goods.ru

Вторая важная характеристика – длина хвостовика. Однако зачастую при выборе нужного по форме, конструкции, диаметру и прочим параметрам инструмента, оказывается, что невозможно найти подходящего под условия обработки нужной его длины. В этом случае на помощь приходят специальные переходники-удлинители.

Следует также помнить, что применять подобные «помощники» нужно в крайнем случае и соблюдая осторожность. Так как при нагрузках, скоростях и оборотах, характерных для современных станков, такое приспособление всегда будет обладать свойством «слабого звена»

Тип конструкции – сборные, сменные лезвия, монолитные, насадные/наборные

По особенностям конструкции фрезы по дереву бывают 4-х основных видов:

Сборные. Изготавливается путем пайки на базе тугоплавких припоев режущей кромки к монолитной основе – хвостовику и головной части. Отличаются простотой и доступностью производства.

Пример сборной цилиндрической фрезы Источник atis-market.com

Со сменными лезвиями. Режущая кромка – отдельный элемент, закрепляемая на головной части винтами и которую пользователь по мере необходимости может заменять или затачивать. Некоторые изделия имеют до 4-х рабочих поверхностей – что существенно увеличивает рабочий ресурс инструмента.
Монолитные. Режущая часть сформирована непосредственно на самой основе – по аналогии со сверлом. Достоинство – минимальный риск отрыва лезвия. Однако для продолжительного использования ее периодически приходится подтачивать, что со временем изменяет изначальную геометрию, ухудшает работоспособность и приводит к необходимости замены.
Насадные/наборные. Режущая головка соединена с хвостовиком подвижным способом. Это позволяет менять расстояние между элементами и их последовательность для более разнообразной обработки заготовок.

Фреза со сменными лезвиями Источник prostanki.com

Материал и способ заточки режущей кромки

Большое количество оборотов и возникающая по этой причине высокая температура в зоне обработки заставляют разработчиков инструмента в качестве материалов режущей кромки для фрез по дереву на ручной фрезер использовать следующие 2 вида металлических сплавов:

Инструментальная сталь. Имеет маркировку – HSS. Предназначена для обработки древесины невысокой плотности на максимальных скоростях. Недостаток – при попадании в более плотную среду режущая кромка моментально затупляется. Поэтому не подходит для резки ДСП, МДФ и других подобных материалов.
Твердосплавные напайки. Обозначаются – НМ. Используются для обработки плотных пород дерева на средних и низких оборотах. Могут применяться и для чистовой обработки при высоком качестве режущей кромки. Однако зачастую идеальной степени гладкости при финишной обработке среднестатистической фрезой такого типа добиться невозможно.

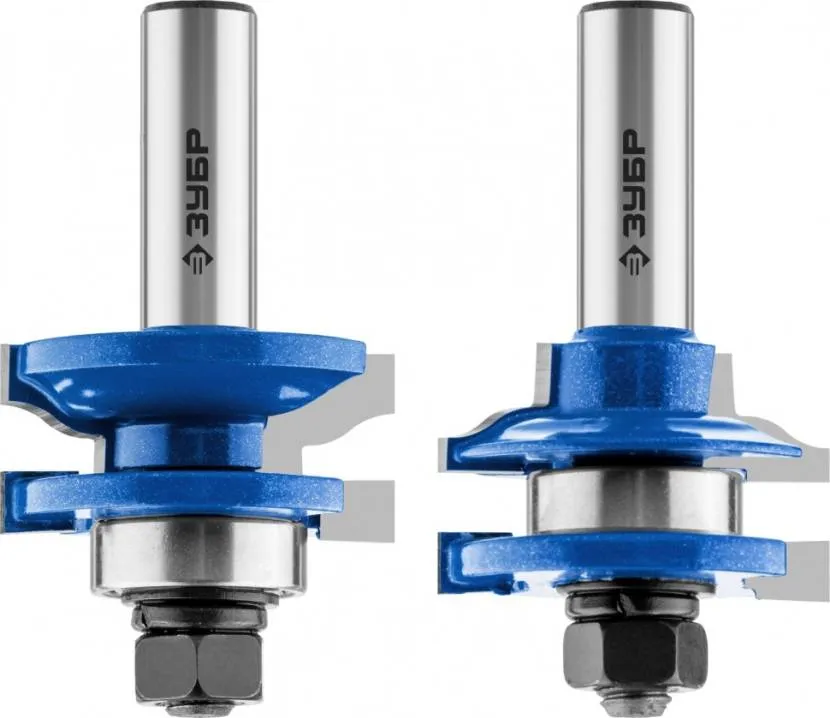

Рамочные фрезы с лезвиями из твердосплавных напаек Источник zubr-rus.ru

Коротко о главном

Фреза является основным режущим инструментом ручного фрезерного станка. Среди ее основных частей выделяются:

Режущая часть.
Хвостовик.
Дополнительные компоненты.

Применяется она для различных черновых и финишных задач в деревообработке – выборке пазов, торцевании, формировании замковых соединений, вырезок, декоративном оформлении и проч. Классифицируются фрезы для обработки дерева прежде всего по ряду таких параметров, как – диаметр и длина хвостовой части, тип конструкции, материал, из которого изготовлена режущая кромка и метод ее заточки.

Помимо этого, по способу обработки материала они различаются на концевые, кромочные, пазовые, комбинированные и фигирейные. У каждой модификации есть свои особенности и нюансы применения.

Оценок 0

Виды фрез по дереву

Фрезерование предусматривает снятие определенного количества материала с поверхности. Для подобных насадок требуется соответствующий инструмент. Бывают самые различные виды фрез, что позволяет подобрать самый подходящий вариант исполнения с учетом условий обработки. Основная классификация проводится по конструктивным признакам:

Сборные. Сегодня торцевая фреза или иной вариант исполнения могут изготавливаться с приваренными режущим кромками. Подобный вариант исполнения довольно прост в изготовлении, за счет чего обходится намного дешевле. Сборные фрезы сегодня встречаются практически на всех производствах, где проводится обработка дерева.
Со сменными кромками. Профильные фрезы могут иметь сменные режущие кромки, как и многие другие варианты исполнения рассматриваемого инструмента. Это несколько усложняет их производство и повышает стоимость, но улучшаются наиболее важные эксплуатационные характеристики. Съемные кромки могут изготавливаться при применении износостойкого материала, основная часть при более дешевого. После износа рабочей части можно провести смену напаек.
Монолитные встречаются крайне часто

Рассматривая различные типы фрез уделим внимание тому, что монолитные обходятся дешевле и считаются более прочными, однако после частой заточки подобный тип инструмента приходится выбросить. Монолитные варианты исполнения не выдерживают перегрев, так как нагрузка может концентрироваться на самых различных участках.

Классификация также проводится по типу лезвия. Сегодня угловая фреза или иной вариант исполнения может иметь лезвия с вертикальным или наклонным расположением. Стоит учитывать, что фрезы прямые для зубьев или обработки поверхности при применении приводят к появлению сколов и других дефектов. Для выборки паза или проведения других операций применяется инструмент с двумя типам лезвий:

Быстрорежущая характеризуется тем, что позволяет проводить обработку при сильной подаче и большой скорости вращения. Рекомендуется отдавать предпочтение подобных фрезам только при работе с мягкими породами дерева.
Твердосплавные характеризуются тем, что могут выдерживать длительное воздействие. Слишком сильный нагрев может привести к повышению пластичности и снижению износостойкости. Рекомендуется выбирать этот вариант исполнения для обработки твердых пород дерева.

Довольно распространенной классификацией можно назвать область применения инструмента. Не сложно догадаться, что дисковая и горизонтальные варианты исполнения могут применяться для получения различных поверхностей. Выделяют следующие:

Концевые.
Конусная.
Торцевые.
Пальчиковые и плоские.

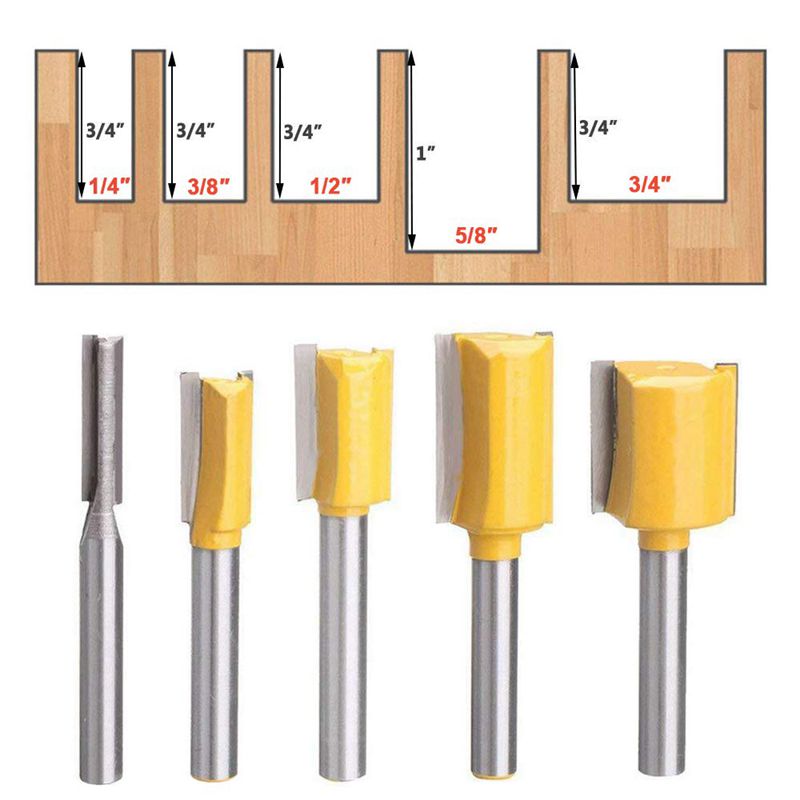

Пазовые прямые или цилиндрические.
Дисковые.
Фасонные.
Полукруглые.
Вертикальные и Т-образные.

Диаметр фрезы может варьироваться в достаточно большом диапазоне. Некоторые разновидности фрез характеризуются многими другими свойствами, которые должны учитываться.

Сегодня фреза цилиндрическая по дереву изготавливается достаточно большим количеством различных компаний. При выборе стоит учитывать следующие моменты:

Допущенные ошибки при производстве становятся причиной, по которой инструмент выходит из строя или не соответствует установленным нормам.
Тип применяемые материалов также имеет значение. Встречается большое количество различных сплавов инструментальной или иной группы, все они характеризуются своими определенными характеристиками

Известные производители используют более дорогостоящие сплавы.
Точность геометрической формы также играет важное значение. Применение современного оборудования позволяет достигнуть высокой точности.

Некоторые варианты исполнения достаточно сложны в изготовлении, и их рекомендуется приобретать у известных производителей. Фрезы фигурные сегодня являются частью самых различных наборов. Стоимость изделия также может зависеть от количества используемого материала при изготовлении, за счет чего длинные фрезы обходятся намного дороже.

Концевые фрезы

Сегодня во всех домашних мастерских встречаются концевые фрезы по дереву. Их ключевая особенность заключается в расположении лезвий на торцовой части. Усилие передается за счет передачи осевой нагрузки. В результате применения этого варианта исполнения можно проводить получение различных выборок и пазов в древесине. На поверхности может быть расположено различное количество лезвий, за счет чего изменяется чистота обработки. Фрезы по дереву для ручного фрезера зачастую имеют монолитную конструкцию, но в продаже встречаются и составные варианты исполнения. В эту категорию включаются следующие варианты исполнения:

Борфрезы.
Торцевые.
Спиральные.
Сферические.
Конусные.
Профильные.

Все они могут применяться для получения пазов самой различной конфигурации. Их часто используют для получения шипа и паза. Именно поэтому подобный инструмент для дерева относятся к категории пазовых изделий.

Область применения рассматриваемой группы весьма обширна. Примером можно назвать нижеприведенный список:

Получение пазов со сложной конфигурацией.
Обработка торцевой поверхности.
Украшение плоской или сложной поверхности дерева различными орнаментами.

Борфрезы применяются также для получения шарошак или отверстий с определенными параметрами. Требуется они для выполнения промежуточной операции. В некоторых случаях используется для доведения изделия до финального результата.

Фрезы кромочные

Самая большая категория изделий. Нужны кромочные фрезы по дереву для ручного фрезера при формировании торца детали нужной формы. Используются для изготовления элементов мебели, реек. Характерной особенностью является возможность использовать кромку заготовки в качестве опоры.

Подшипник перемещаясь по ней обрабатывает дерево на заданное конструкцией расстояние. Регулировкой высоты положения можно добиваться нужной глубины обработки и соответствующей формы детали. К этой категории относят и копировальные фрезы.

Подшипник одного диаметра с режущей кромкой передвигается по шаблону, зафиксированному на обратной стороне заготовки. В результате получается точная копия нужных размеров. Удобно при производстве большого количество одинаковых деталей.

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.

Наборы фрез по дереву

Покупать оснастку поштучно дорогое удовольствие, проще взять целым набором. Набор, сам по себе, дорогое удовольствие, но если те же фрезы купить отдельно, то брать целым набором гораздо дешевле. О таких наборах мы и поговорим сегодня.

Какие наборы фрез по дереву существуют и сколько стоят — видео

Компания «Диолд» предлагает множество наборов твердосплавных фрез

Расскажу о пяти самых востребованных:

Включает шесть кромочных насадок с радиусами 3, 4, 5, 6, 8 и 10 мм, которые оснащены нижним опорным подшипником. Хвостовик — 8 мм.
В этот набор входит 12 предметов:
- две кромочные с радиусами 6,35 и 9,5 мм и с опорным подшипником; одна фигурная с двумя радиусами 4 мм и с опорным подшипником;
- три концевые диаметром 6, 12 и 16 мм; одна торцевая диаметром 12,7 мм; одна угловая (90 градусов) с наружным диаметром 12,7 мм;
- одна пазовая с радиусом 6,35 мм;
- одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником;
- одна торцевая угловая (45 градусов) с опорным подшипником;
- одна пазовая (под «ласточкин хвост») с диаметром торца 12,7 мм и углом 14 градусов. Такой набор будет полезен для начинающего столяра, так как им можно выполнять многие работы по изготовлению несложных предметов мебели.
Третий набор состоит из 16 предметов и похож на усиленный второй. Добавлены концевые фрезы диаметром 3 и 12,7 мм; пазовая с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм.
Комплект ориентирован на профессионалов — это 12 предметов усиленной конструкции со всеми функциями второго набора.
Наконец, пятый набор похож на четвертый, но состоит из 20 оснасток усиленной конструкции с большим разнообразием параметров и добавлением торцевой пазовой фрезы шириной 9,5 мм и диаметром 32 мм. Он тоже ориентирован на «профи». Кроме указанных, у «Диолд» есть еще 10 наборов, которые комплектуются фрезами в различных комбинациях.

Набор DeWALT DR9994-QZ

Новая серия профессиональных фрез по дереву от DeWALT содержит несколько десятков профилей: пазовые, прямозубые цилиндрические, кромочные с верхним или нижним подшипником, кромочно-галтельные, V-образные пазовые.

Набор оснастки DeWALT DR9994-QZ

Также есть фасонные, профильные, обрезные, шлицевые, кромочные конусные, для скруглений, калевочные, галтельные, «ласточкин хвост», рамочные контрпрофильные, для ламельных фрезеров. Все они оснащены твердосплавными напайками и имеют хвостовики диаметром 8 или 12 мм.

Кроме отдельных насадок, DeWALT предлагает также два набора, в один из которых вошли 22 наиболее часто применяемые оснастки с хвостовиком 8 мм. Такой комплект режущего инструмента послужит отличным дополнением к любому инструменту.
