Фрезерный стол своими руками: чертежи, видео, фото

Привод для самодельного фрезерного станка

Для того чтобы сделанный вами самодельный фрезер по дереву отличался высокой производительностью и функциональностью, необходимо оснастить его электроприводом достаточной мощности. Если вы планируете использовать свой станок для обработки деталей из дерева с неглубокой выборкой, для него будет вполне достаточно электродвигателя с мощностью 500 Вт. Однако оборудование с приводом невысокой мощности будет часто отключаться, что сведет на нет всю экономию от приобретения слабого электродвигателя.

Оптимальным выбором для подобных станков являются электродвигатели, мощность которых начинается от 1100 Вт. Такой электродвигатель с мощностью, варьирующейся в пределах 1–2 кВт, позволит вам применять свое самодельное устройство как настоящий фрезерный станок по обработке изделий из древесины. Кроме того, вы можете использовать на таком станке фрезы любого типа. Для оснащения привода станка можно использовать электродвигатели, которые устанавливаются на стационарном оборудовании (например, на сверлильных станках), а также на ручных инструментах (дрели, болгарки, ручные фрезеры).

Более серьезное заводское оборудование стоит уже существенно дороже. К примеру, цена такого стола Kreg начинается с 22 тысяч рублей

Обращать внимание следует не только на мощность, но и на оборотистость электродвигателя. Чем выше этот показатель, тем лучшего качества будет получаться рез. Электродвигатели, как известно, могут быть рассчитаны на питание от электрической сети с напряжением 220 и 380 В

С подключением первых никаких проблем не возникнет, а вот трехфазные асинхронные двигатели придется запитывать при помощи специальной схемы «звезда-треугольник». Подключение по такой схеме даст возможность использовать электродвигатель на его максимальной мощности и обеспечит ему плавный запуск. А если напрямую подключить такой электромотор к сети с напряжением 220 В, то вы потеряете 30–50% его мощности

Электродвигатели, как известно, могут быть рассчитаны на питание от электрической сети с напряжением 220 и 380 В. С подключением первых никаких проблем не возникнет, а вот трехфазные асинхронные двигатели придется запитывать при помощи специальной схемы «звезда-треугольник». Подключение по такой схеме даст возможность использовать электродвигатель на его максимальной мощности и обеспечит ему плавный запуск. А если напрямую подключить такой электромотор к сети с напряжением 220 В, то вы потеряете 30–50% его мощности.

Опубликовано 04.06.2020 Обновлено 10.06.2020 Пользователем admin

Индивидуальное рабочее место

Рассмотрим изготовление «серьезного» стола под фрезер.

Для начала стоит сказать о размерах В среднем размер может быть 1 х 1 или 1 х 0,7(0,8) м. Это позволит не только удобно работать на столе, но и разместить на нем другие вспомогательные предметы. Под столешницу сбивается станина (ножки, которые должны крепиться не только к столешнице, но и иметь дополнительную стяжку).

http:

Потом занимаются столешницей. Для ее изготовления следует сбить доски (под нужный размер), тщательно их обстругать рубанком и отшлифовать наждачной бумагой для того, чтобы была почти гладкая поверхность. Затем на столешницу наклеивается фанера. Она позволит сделать поверхность почти идеально плоской. Чтобы фанера не отклеилась под воздействием вибраций, ее следует дополнительно закрепить саморезами. Когда клей подсохнет, а фанеру закрепят к столешнице саморезами, по середине столешницы вырезается отверстие для монтажа фрезера. Отверстие должно иметь прямоугольную форму и иметь размеры, равные размеру фрезера + 50-100 мм по длине и ширине.

Поверхность столешницы фрезерного стола должна быть ровной и гладкой.

Следующим этапом заготавливают металлическую пластину, к которой будут крепить фрезер. Она должна иметь размер, равный размеру отверстия + 2,5-3 см по длине и ширине. Точки крепежа инструмента определяются по месту.

Далее следует установить направляющую доску или упор. Последний предпочтительнее. Упор лучше сделать подвижным (как писалось выше) и двойным, чтобы им можно было зажимать материал. Подвижность обеспечивается пазами на всю длину стола, в которые вставляются металлические направляющие. На самих упорах делают якорь, который будет входить в направляющие. Его можно вырезать из дерева или прикрепить колесики к упору.

Для удобства работы в столешнице вырезаются пазы, которые позволят делать обработку заготовок под углом. Их ширину и расстояние между ними определяет мастер. К станине можно прикрепить несколько ящичков под инструменты. Чтобы стол имел приятный внешний вид, следует сделать откосы на столешнице и ножках. а также отлакировать все поверхности.

http:

Такой стол позволит быстро, не напрягаясь, обрабатывать заготовки, что сделает приятным время обработки дерева.

Зажимные приспособления и лифт

Схема лифта для фрезера.

Столы для фрезера можно также изготавливать, пользуясь зажимными приспособлениями. Фрезер устанавливается в столешницу, с неглубоким просверленным отверстием. Диаметр отверстия равен габариту основанию фрезера. Сам фрезер крепится в трех зажимных приспособлениях.

Преимуществом подобного метода считается быстрая сборка и разборка фрезера. Однако существует и несколько недостатков. Прежде всего, это связано с ограниченным диаметром отверстия для инструмента, поэтому приходится пользоваться только фрезами конкретного размера. Необходимо все время заглядывать под стол, когда выполняется установка фрезера на определенную высоту.

Эта деталь применяется всеми фрезерами, снабженными встроенным лифтом. Главным преимуществом такого фрезера является механизированный лифт. В результате имеется возможность проводить регулировку высоты инструмента над главной поверхностью стола. Можно даже поднимать двигатель, чтобы провести замену фрезы.

Прежде чем приобрести такую пластину, важно знать несколько нюансов. Прежде всего, установленный лифт станет помехой для установки и снятия фрезера. Лифт — это всегда добавочный вес

Очень дорого стоит лифтовой подъемник, однако с ним будет обеспечено более точное изготовление деталей

Лифт — это всегда добавочный вес. Очень дорого стоит лифтовой подъемник, однако с ним будет обеспечено более точное изготовление деталей.

Следующий этап изготовления стола – лифт для фрезера

Если вы планируете делать лишь простое торцевание или сквозные пазы – фрезер можно закрепить жестко, и при необходимости регулировать высоту фрезы при помощи прокладок между плитой и башмаком. Для полноценной работы вам понадобится лифт.

Конструкций самодельных механизмов подъема фрезера под столом придумано множество. Остановимся на самых эффективных и надежных.

Винтовая конструкция (конструкция с маховиком)

Эскиз винтового механизма с размерами

На выверенном расстоянии от рабочей столешницы устанавливается опорная пластина (например, из толстой фанеры), в которой строго по центральной оси фрезера крепится опорная гайка. По этой гайке перемещается винтовая шпилька с жестко закрепленным маховиком. Маховик должен быть достаточно большого диаметра, а резьба по возможности с малым шагом.

Тогда можно добиться высокой точности калибровки выхода фрезы. Для того чтобы при вибрации настройка высоты не сбивалась – надо предусмотреть стопор маховика.

В качестве готового решения такого типа можно использовать заднюю бабку от списанного токарного станка, которую можно за небольшие деньги приобрести на ликвидированном заводе или в механическом цехе.

Использование автомобильного домкрата

Домкратом поджимаем фрезер к столу

Такой подъемный механизм гораздо более универсален и надежен. Приобрести домкрат необходимого размера можно на авторынке.

Опорный элемент получается компактным, изготовить его можно буквально из подручных материалов. Однако, необходимо помнить о надежности – выпавший из «гнезда» работающий фрезер может наделать немало бед.

Поэтому направляющие электроинструмента обязательно оснащаются стопорными приспособлениями.

Изготовление фрезерного стола + (Видео)

Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи. Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении. А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.

Выбор чертежей и материалов

Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию. А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым

Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см. Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера. Общий вид элементов фрезерного стола можно увидеть ниже

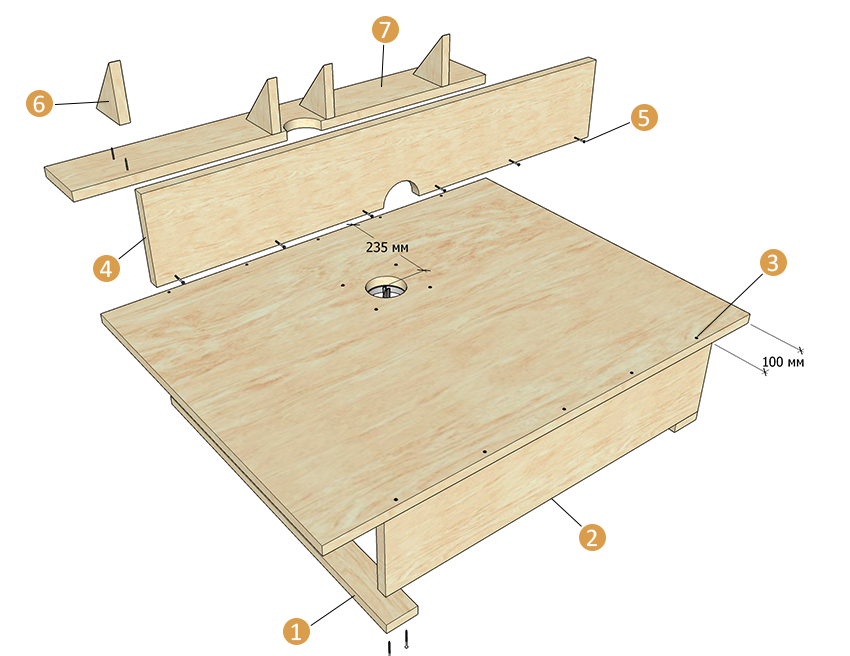

Общий вид элементов фрезерного стола можно увидеть ниже

Общий вид элементов фрезерного стола можно увидеть ниже.

Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании. Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла

Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм. Из инструментов для работы понадобятся:

Из инструментов для работы понадобятся:

Электрическая дрель.
Стамеска.
Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
Рубанок.
Шуруповерт.
Лобзик.

Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть

Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия

Этапы изготовления стола

Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.

Сборка станины. Именно так называется стол, на котором будут монтироваться остальные детали фрезерного станка. Если в качестве основы берется уже готовый стол, то этот пункт можно опустить. Однако, как уже говорилось, будет удобнее, если станина будет делаться с нуля. К примеру, достаточно удачным можно считать такой вариант: Установка монтажной пластины. На крышку стола необходимо установить не слишком толстую доску или текстолит. Толщина этой детали не должна превышать 8 мм. Опять же, можно взять для этой цели металлическую пластину — такая деталь прослужит долго. В ней делается отверстие, по размеру соответствующее фрезеру. Также делаются 4 отверстия по краям, с помощью которой монтажная пластина крепится к крышке стола

Важно, чтобы пластина не выступала за края столешницы, иначе за нее будут постоянно цепляться. То, как выглядит это приспособление, можно увидеть на картинке ниже

Изготовление продольного упора

Он необходим для выполнения множества фрезерных работ. Пластина, используемая в качестве направляющей, должна быть идеально ровной и строго перпендикулярной к столешнице. Удобной в использовании будет направляющая с Т-образным пазом. К станине параллельный упор крепится при помощи зажимов определенного типа. Для того, чтобы пластина оставалась перпендикулярной к столешнице, используют специальные опорные ножки. Вот как выглядит направляющая шина:

Установка паза для подвижного упора. Обычно при помощи фрезера обрабатывают продольные кромки, но порой нужно работать с пазами, расположенными поперек досок. Именно для таких случаев предназначен параллельный упор.

Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол

Важно лишь внимательно отнестись к поставленной задаче

Сборка фрезерного стола

Начинают со столешницы или крышки:

Для обработки материала удобно размещается само полотно.
Фанеру, МДФ-панель с пластиком пилим на рабочую поверхность, основу упора и стенку, косынку (4 шт), боковую планку, соединительные планки (4 шт).
Собираем сам стол на удобный в работе крепеж. В ход идут саморезы, болты.

Дальше идет монтаж и врезка элементов:

Отмеряем от края 20-30 см, ставим направляющую из алюминия или оставляем паз под каретку. Выборка на всю длину.
На столешнице готовится выемка для подошвы. Последнюю обводим, вырезаем лобзиком и помним по необходимый паз, чтобы стол и установленный инструмент имели одну плоскость. Выемку под подошву располагаем так, чтобы удобно было работать оператору.
Теперь ручным фрезером делаем полукруглый паз под саму подошву, заранее выставив нужный размер. Еще в пазу нужны отверстия, чтобы зафиксировать инструмент.
Крепеж желательно скрыть или утопить в столе, для этого делают углубления под зажимные шестигранные болты.
Имеем крепления, которые поддаются регулировке плоскости фрезерной платформы.

Параллельный упор:

Берем фанеру, организуем в ней паз. Так же для крепления параллельного упора нужны 3-4 полосы одинакового размера, плюс ребро жесткости для каждой.
Проще всего параллельный упор зафиксировать струбцинами.

Если стол на металлическом каркасе, то в нем предусмотрена труба, она необходима как раз для монтажа параллельного упора.

Изготовление верхнего прижима

Своими руками проще всего изготовить одну или несколько прижимных гребенок. Тут используют сухую крепкую древесину. Для большого стационарного стола подойдет гребенка 450х50 мм.

Для ее изготовления понадобится пильный станок, лобзик или ленточная пила. Этим инструментом проходят скосы, достаточно угла в 30 градусов, пропилов в 50 мм. Желательно выполнить скосы с двух сторон прижима.

Затем эти элементы нужно закрепить, высверлив отверстия для монтажа. Готовую «расческу» обязательно шлифуют. Прижимы удобнее всего оснастить резьбовыми фиксаторами. Так, вспомогательный инструмент поддастся быстрой перенастройке. Лучше это сделать на упоре, где заранее будет выточен паз для движения самих гребенок.

Привод для самодельного фрезерного станка

Для привода важнейшим параметром является мощность. Ручная сборка подразумевает мотор от советской или российской техники, с минимальным параметром в 500 Ватт.

Если удается на самодельный станок выставить привод мощнее, на 1-2 киловатта, то работать просто с любым типом фрезы

Важно, чтобы электродвигатель имел усиленные подшипники. Тогда гарантировано длительное сопротивление большой нагрузке, возникающей на поперечной или продольной оси вращения

Обеспечение мобильности. Часть 2

В первой части цикла мы гордо приладили лист фанеры к фрезеру, установили это на верстак и окрестили фрезерным столом. В этой статье я расскажу вам, как оптимизировать получившуюся конструкцию так, чтобы сохранить главное потребительское свойство фрезера –мобильность в качестве ручного инструмента. Новая подошва на ручном фрезере Интерскол Итак, иногда нам нужен стол, иногда ручной фрезер. Перекручивать крепеж фрезера к подошве или столу (в моем случае шесть винтов) каждый раз – трудоемкое и неудобное занятие, требующее снятия всей конструкции с верстака. Более того, по мимо затраченного времени, портится и сам крепеж. Почему-то на моем фрезере Интерскол применены мягкие потайные винты 5 мм с крестовым шлицем, который, если приложить избыточное усилие, сминается, образуя заусенец. Этот заусенец в последствии доставил мне неприятности, попортив заготовку, оставив на ней царапины. Чтобы избежать подобной процедуры необходимо предусмотреть некое дополнительное приспособление, которое позволило бы быстро устанавливать фрезер в стол без дополнительного крепежа. При этом очевидно, что и фрезер должен свободно проходить всем своим корпусом сквозь стол для того чтобы его можно было быстро демонтировать. В данном случае быстро означает – без демонтажа стола от верстака. Для решения поставленной задачи решено изменить форму и материал подошвы таким образом, чтобы фрезер, установленный в стол, фиксировался новой подошвой в осевом направлении, цепляясь своими краями за специальную выемку в столе, предназначенную для выступающей части подошвы. Очевидно, подошву нужно сделать гарантированно больше основного тела фрезера, чтобы он не провалился при установке в стол. Прозрачная подошва прямоугольной формы с отверстиями для крепления к столу Я выбрал для подошвы оргстекло толщиной 4 мм, выпилил его прямоугольным по периметру (оргстекло выбрано не случайно, его прозрачность повышает удобство работы с фрезером, дает возможность подсветить большую площадь обрабатываемой поверхности). Ответную выемку в столе по контуру подошвы фрезеруем

Важно выставить на фрезере высоту фрезы, соответствующую толщине подошвы. Ну а для того, чтобы фрезер заходил в стол, выпиливаем лобзиком достаточно забавные в моем случае «дыры» в столе. В итоге наш фрезер с новой подошвой, как хвост Иа, входит и выходит из стола

Для наглядности представлены изображения. Сквозная дыра забавной формы для свободного извлечения фрезера и прямоугольная обнизка под подошву Как показала практика, фрезер не нужно крепить дополнительными саморезами к столу, он отлично держится под собственным весом, но конечно это допустимо лишь для тех случаев, когда идет простое фрезерование (например, по прямой линии) по направляющей с прижимом заготовки двумя руками. В остальных случаях не зафиксированная подошва с фрезером может «гулять» в приделах зазоров и испортить нам работу. Так в итоге выглядит стол без фрезера. Отверстия по периметру нужны для удобства переноса конструкции, облегчения веса и обеспечения прижима направляющих струбцинами Стол теперь выглядит вот так Вид сверху. Сквозное отверстие под фрезер в местах, где проходят его ручки, выступает за периметр подошвы тем самым образуя места хвата для выема фрезера. В следующей статье я опишу проект специального большого стола под два одновременно установленных инструмента

В итоге наш фрезер с новой подошвой, как хвост Иа, входит и выходит из стола. Для наглядности представлены изображения. Сквозная дыра забавной формы для свободного извлечения фрезера и прямоугольная обнизка под подошву Как показала практика, фрезер не нужно крепить дополнительными саморезами к столу, он отлично держится под собственным весом, но конечно это допустимо лишь для тех случаев, когда идет простое фрезерование (например, по прямой линии) по направляющей с прижимом заготовки двумя руками. В остальных случаях не зафиксированная подошва с фрезером может «гулять» в приделах зазоров и испортить нам работу. Так в итоге выглядит стол без фрезера. Отверстия по периметру нужны для удобства переноса конструкции, облегчения веса и обеспечения прижима направляющих струбцинами Стол теперь выглядит вот так Вид сверху. Сквозное отверстие под фрезер в местах, где проходят его ручки, выступает за периметр подошвы тем самым образуя места хвата для выема фрезера. В следующей статье я опишу проект специального большого стола под два одновременно установленных инструмента.

Примеры конструкций фрезерных столов и их чертежи

Конструкция 2 с чертежами

Лифт для фрезера. Часть 1 Diy Made Router Lift — AgaClip — Make Your Video Clips

Универсальный Фрезерный Стол Своими Руками

ручной фрезерный станок по дереву VK

Самодельный подъемник лифт для фрезера — AgaClip — Make Your Video Clips

Лифт для фрезера. Часть 2 Diy How To Make Router Lift — AgaClip — Make Your Video Clips

Лифт для фрезера своими руками: принцип действия, примеры изделий

Своими руками стол для ручного фрезера: инструкция (видео)

Фрезерный стол с лифтом для ручного фрезера своими руками чертежи

Лифт для фрезера Elevator to the router

Деревянный станок по дереву своими руками

Самодельные фрезы по дереву для ручного фрезера

ЭлкоПро. Инструкции по сборке и использованию

Шаблоны для ручного фрезера по дереву своими руками

Подъемный механизм для фрезерной машины

ФРЕЗЕРНЫЙ СТОЛ своими рукам. Обсуждение на LiveInternet — Российский Сервис Онлайн-Дневников

ГНТИ — Самодельный фрезерный стол — Видеорепортажи из мира науки и техники

Станок фрезерный по, текстуры, иконки, изображения

Классификация агрегатов

Всего существует три категории фрезеров:

Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
Бытовые. По функционалу подходят только для домашних мастерских.
Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Сборка фрезерного стола

Универсальный фрезерный стол или координатный стол для сверлильного станка начинают собирать с крепления столешницы на готовую станину. Монтажную пластину прикладывают к тому месту столешницы, где она по чертежу должна быть размещена, обводят ее контур карандашом. Необходимо это для того, чтобы по обозначенному контуру выбрать для пластины углубление, для чего используют ручной фрезер с инструментом диаметром 6–10 мм. Размер этого углубления должен быть таким, чтобы пластина легла в него на одном уровне с поверхностью столешницы.

Сделать круглой фрезой углубление с прямыми углами не получится, поэтому на самой пластине углы тоже надо скруглить при помощи напильника. После фиксации в столешнице необходимо сделать в монтажной пластине отверстие с размерами, соответствующими диаметру подошвы фрезера. Делается оно при помощи прямой фрезы, толщина которой должна быть больше, чем у самой столешницы.

PROMA ценой около 6 тысяч рублей — один из самых дешевых заводских фрезерных столиков

Для выполнения такой операции вам не потребуется чертеж, так как она не требует высокой точности. С обратной стороны столешницы также необходимо выбрать некоторое количество материала, так как в нижней части стола надо будет размещать кожух пылеуловителя и другие приспособления. Чтобы быстро выполнить все вышеописанные операции, можно ориентироваться на размещенные в этой статье чертежи или фото.

Заключительным этапом сборки самодельного фрезерного стола является соединение всех его конструктивных элементов. Сначала с нижней части столешницы заводится фрезер, его подошва прикручивается к монтажной пластине. Затем сама пластина крепится к верхней поверхности столешницы при помощи саморезов с потайными головками, которые должны быть полностью утоплены в подготовленные отверстия. Только после выполнения этих операций сама столешница надежно закрепляется на станине.

Каким требованиям должен отвечать стол

Профессиональный мастер не жалеет денег на приобретение самого современного и надежного оборудования — такие вложения не только окупаются, но и приносят значительную прибыль. Это его постоянная работа и основной доход, а чем выше производительность труда, меньше непродуктивные потери материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла покупать дорогие станки и оборудование, им вполне достаточно одной ручной фрезы. Соответственно, станок надо делать такой, чтобы фреза в любой момент быстро снималась и могла использоваться в обыкновенном режиме.

Конструкция станка должна быть максимально простой и одновременно надежной

Еще одно требование – стол должен быть максимально простым в изготовлении. Его можно сделать своими руками и с помощью того простейшего набора инструментов, который есть у непрофессионалов.

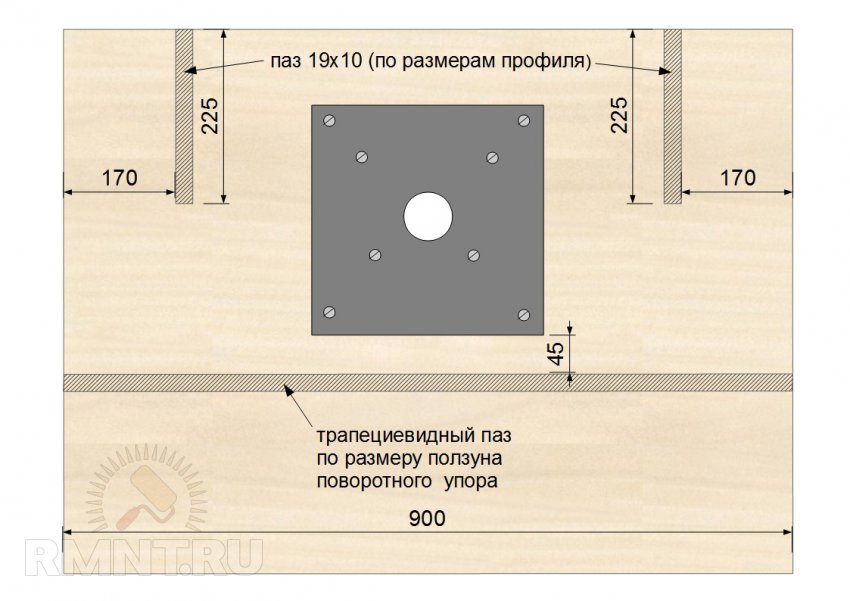

Чертеж простой столешницы под фрезер

В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут лишь мастера столярного дела. Кроме того, большинство проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, надо покупать второй экземпляр. Экономически невыгодно терять время и финансовые средства на изготовление стола для фрезера лишь для того, чтобы пользоваться несколько часов в году, а для обыкновенных более частых работ покупать еще один ручной фрезер.

Если потребность в ручном фрезере выше, нет смысла сооружать сложный станок

Займитесь крышкой

1. Возьмите выпиленную ранее крышку А и отметьте ее центр, соединив прямыми линиями противоположные углы. С помощью кольцевой пилы сделайте в центре крышки отверстие диаметром 38 мм (фото G).

Струбцинами закрепите крышку А на верстаке, подложив доску для предотвращения сколов. Просверлите в центре крышки отверстие для фрезы.

Положите на крышку А пластиковую накладку подошвы фрезера и выровняйте ее по центру, расположив так, чтобы органы управления электроинструмента были доступны спереди.

2. Снимите с подошвы фрезера, который вы собираетесь установить в стол, пластиковую накладку и, используя ее как шаблон, разметьте на крышке центры монтажных отверстий (фото Н). Просверлите отверстия и раззенкуйте их.

3. Выпилите планки крышки К. Разметьте на одной из планок центры трех отверстий (рис. 2). Просверлите отверстия диаметром 6 мм (фото I). Приклейте планки к крышке А и зафиксируйте струбцинами.

Закрепите обе планки К на верстаке, сложив их в стопку и подложив снизу доску, чтобы избежать сколов.

Просверлите отверстие диаметром 5 мм через осевое отверстие. Затем сделайте отверстие диаметром 6 мм справа. Глубина отверстий должна соответствовать длине крепежа.

4. Положите крышку A/К на основание и выровняйте осевое отверстие посередине торца планки Е, ориентируясь на средний слой фанерного шпона. Затем через отверстия верхней планки К просверлите отверстие диаметром 5 мм для осевого шурупа и отверстие диаметром 6 мм для правого запорного винта (рис. 1, фото J). Добавьте шайбы и вверните в осевое отверстие шуруп-глухарь 6×35 мм. Приподнимите крышку и через левое запорное отверстие просверлите отверстие диаметром 6 мм для запорного винта, фиксирующего крышку в поднятом положении.

Как сделать монтажную пластину

Монтажная пластина обязательно шире диаметра фрезы, если предвидится работа с несколькими режущими насадками. Выгоднее или же бюджетнее сформировать этот элемент из березовой фанеры на 20 мм.

Но практичнее работать на самодельном станке с литым поликарбонатом в качестве монтажной пластины. Суть работы такая:

Снимают с электроинструмента подошву, предварительно положив пластину для монтажа «лицом» вверх.
Временно соединяют пластину и подошву при помощи двухстороннего скотча.
Подбирают сверла под диаметр заводских креплений, засверливают на пластине правильные для крепления отверстия.
Дальше соединяют самодельную пластину с фрезером, устанавливают на стол для подгонки.
В цангу ставят сверло на 8 мм, опускают двигатель. Нужно сверлом коснуться пластины, отметить центр.
Далее по отметке делают отверстие нужного диаметра.

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

выбор места для установки – от этого будут зависеть размеры;
определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
подобрать подходящие материалы – их толщину и свойства;
скомпоновать будущее рабочее место;
выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Важно: если в качестве базы используется уже готовый стол, необходимо ориентироваться на его габариты и возможность их исправления для удобства фрезерования. Ниже приведено несколько вариантов чертежей фрезерного стола

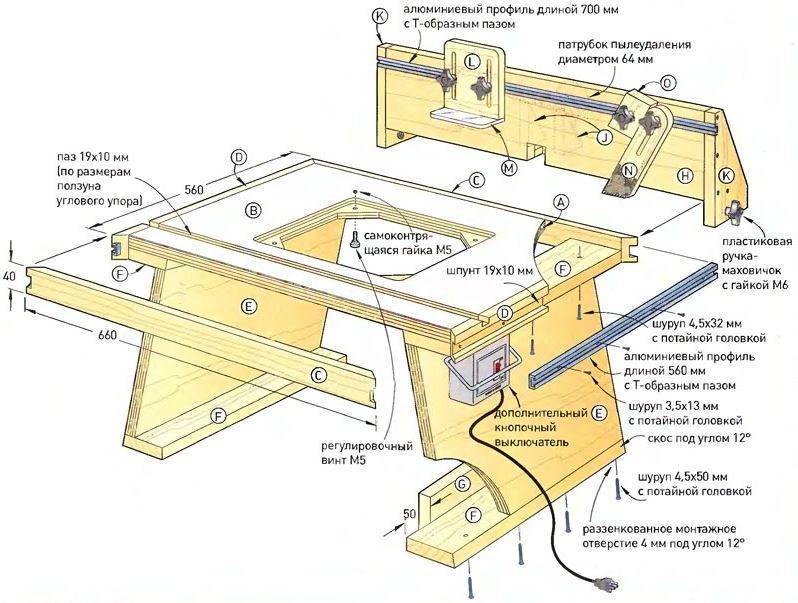

Ниже приведено несколько вариантов чертежей фрезерного стола.

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.
