3 варианта фрезера из дрели своими руками

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

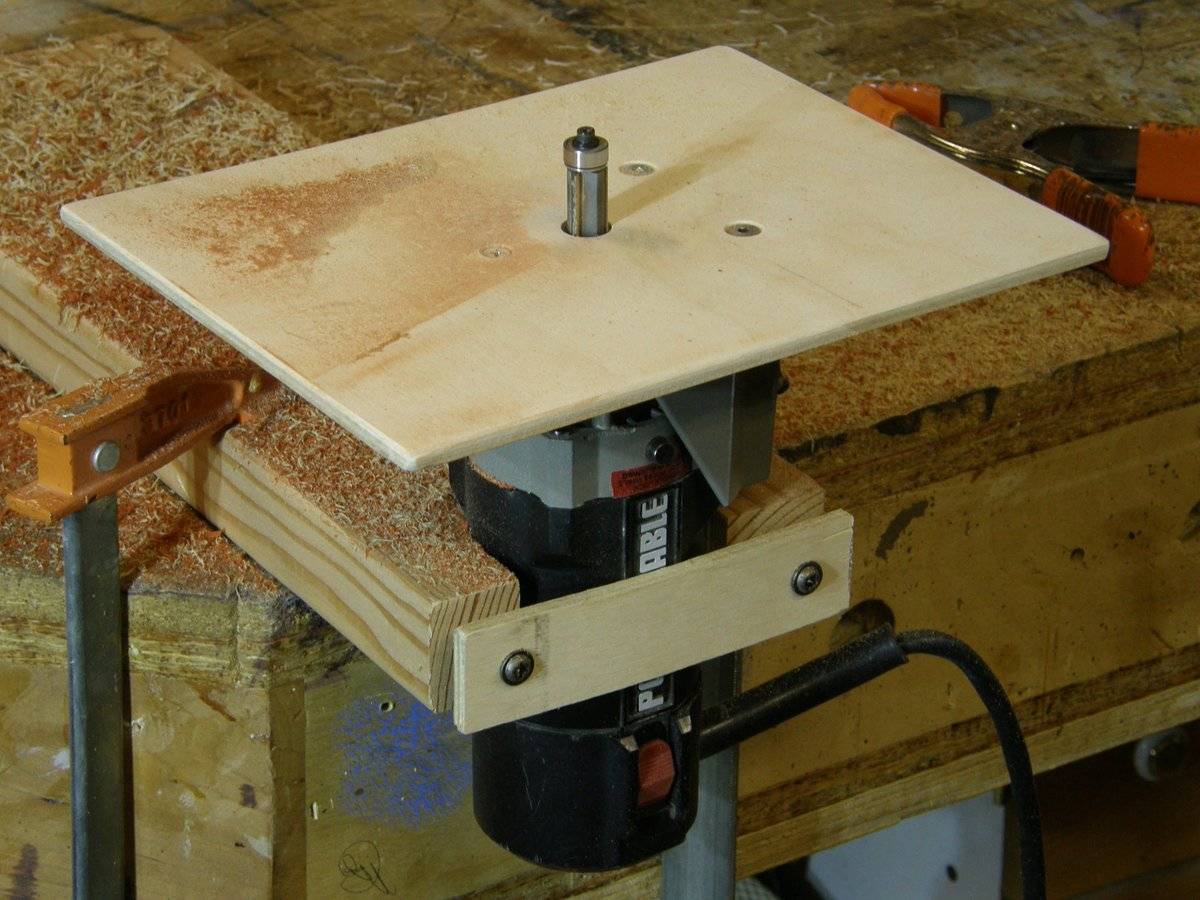

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

• подошва;
• стойка;
• косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Разные способы изготовления фрезера по дереву своими руками

Подробно о нескольких вариантах, как сделать фрезеровальный станок по дереву. Речь о переделке под фрезер дрели и двигателя стиральной машины, а также о подробностях изготовления инструмента с числовым программным управлением.

Переделка из дрели

В качестве средства для изготовления фрезера по дереву своими руками может пригодиться обычная дрель. Плюс такого варианта в том, что новый инструмент легко разбирается, то есть фрезерный станок вновь становится дрелью. Да и денежные траты на подобную самоделку практически нулевые.

Пошаговая инструкция переделки дрели на фрезер по дереву:

1. Найти ненужную ручку от электроинструмента – это будет рукоятка.
2. Соединить дрель с рукояткой подходящими крепежами и специальными уголками.

Прикрученная рукоятка

1. Функцию опорной конструкции будет выполнять оргстекло. В нём размечается и прорезается круглое отверстие так, чтобы туда беспрепятственно проходил патрон дрели.
2. На одинаковом расстоянии от отверстия с двух сторон прорезается по одной дырке под ножки опорной конструкции. Этими ножками будут две металлические трубки небольшого диаметра. По бокам они фиксируются зажимными крепежами. Закрепление дрели на опорной конструкции также осуществляется с помощью зажимов, которые подводятся к валу.

Закрепление на опоре

1. Площадка на ножках устанавливается на ещё одну пластину. Для этого используют поворотные крепежи, что даст возможность менять угол наклона фрезера.
2. Собственно, угол наклона и глубина погружения рабочей насадки будет регулироваться специальным подвижным зажимом.
3. После надёжной фиксации дрели в опорной конструкции меняется родная оснастка. Поставить фрезу в патрон дрели напрямую в большинстве случаев не получится, понадобится переходник-адаптер. Найти его в магазине или интернете нетрудно.

Сделанный таким способом фрезер сможет выполнять все основные виды обработки дерева, вплоть до фигурной заточки. Минусы есть, притом существенные – не слишком высокая прочность рабочей насадки, а также меньшая скорость вращения по сравнению с оригинальными фрезеровочными агрегатами. Показатель можно повысить, поставив движок от перфоратора.

Из движка стиральной машины

Хорошим вариантом мотора под самодельный фрезерный станок по дереву будет движок от стиральной машины.

Двигатель от стиральной машины

Главных моментов в такой переделке два – посадка вала на цангу и создание фрезерного лифта. Разобравшись с подключением проводов, следует отрезать болгаркой резьбовую часть штатного вала двигателя – она не нужна.

Эта часть отрезается

Чтобы присоединить к валу цангу под фрезу, понадобится заказать специальный переходник у токаря и найти зажимную гайку.

Отверстия под опору двигателя стиральной машины станут основой лифта для фрезера-самоделки. В качестве втулок рекомендуют применять латунные трубки. Диаметр их должен быть таким, чтобы трубка сидела в гнезде максимально плотно. Для надёжной усадки дополнительно можно добавить эпоксидной смолы.

После этого на опорной конструкции высверливается отверстие под привод фрезера и размечаются места, куда будут приварены трубки под лифт. Но предварительно на трубки надеваются пружины. За счёт них будет обеспечено перемещение фрезера. На одну из опорных трубок крепится гайка с высверленным сбоку отверстием. В него вкручивается винт с ручкой, которая и будет регулировать положение фрезера во время работы.

На трубке слева – регулятор положения

Фрезер по дереву с ЧПУ

Один из наиболее надёжных видов фрезеровочных станков – агрегат с ЧПУ, то есть числовым программным управлением. Прослужить такой фрезер по дереву сможет долго, но сделать его своими руками – задача непростая. Вот с чем предстоит столкнуться:

1. Нужно уметь работать с CADпрограммами. В них создаются чертежи и схемы перемещений фрезы по заданным алгоритмам.

Пример чертежа

1. Настройка программы в ЧПУ.
2. Отдельные комплектующие для станка данного вида придётся заказывать из-за рубежа – с того же Aliexpress, к примеру.
3. Установка ходовых винтов и муфт, а также правильное подключение электронных элементов управления.

Под элементами управления подразумеваются:

• блок питания;
• контроллер;
• драйвер для обеспечения хода режущей насадки.

Все перечисленные детали помещаются в отдельный блок. Его необходимо установить подальше от мотора фрезера, чтобы вибрации не воздействовали на работу микросхем.

Мини фрезерный ЧПУ станок

Техника безопасности

Деревообрабатывающие станки являются наиболее травмоопасным видом оборудования. Ручной фрезер — не исключение

Работа с ним требует осторожности, аккуратности и знания правил техники безопасности:

• Одежда должна быть достаточно плотной, без свисающих концов, завязок или иных мешающих элементов;
• Древесная пыль опасна для органов дыхания, является сильным аллергеном. Рекомендуется использовать респиратор, хотя бы обычный «лепесток»;
• Отлетающая стружка может попасть в глаза. Большинство фрезеров имеют защитный щиток, но воспользоваться очками будет не лишним;
• Необходимо крепко удерживать станок в руках. При работе он вибрирует, стремится развернуться в сторону, противоположную вращению вала. Не следует отвлекаться и выпускать работающий фрезер из рук;
• Утапливать хвостовик фрезы в цангу не менее, чем на 20 мм и надежно зажимать гайку ключом;
• Перед работой проверять состояние подшипников на кромочных фрезах. Они не должны скрипеть, шататься, клинить. Если замечены изъяны, ролик надо заменить;
• Сначала надо запустить фрезер и дождаться набора рабочей скорости вращения, и только после этого вводить фрезу в материал. При необходимости остановить работу сначала выводят фрезу из материала, затем останавливают станок;
• Постоянно следить, чтобы в древесине не оказалось гвоздей или шурупов, а в зоне вращения фрезы не было посторонних предметов или инструментов.

Подробнее с правилами безопасности можно ознакомиться в инструкции пользователя. Фрезеры от разных производителей могут иметь собственные, специфические правила безопасности, о которых надо знать и соблюдать в работе.

Ручной фрезер — неприхотливое устройство, не нуждающееся в слишком сложном или специализированном обслуживании. Основной уход за ним состоит в очистке от пыли и стружки, своевременной замене щеток на двигателе и проверке подшипников на валу двигателя и фрезах. Необходимо следить за чистотой направляющих штанг, легкостью перемещения по ним фрезера.

Некоторые специалисты советуют покрывать штанги слоем смазки, но это довольно спорный совет, так как к ней начнут прилипать пыль и мелкие древесные частицы. Правильнее очищать штанги кистью, смоченной скипидаром, растворяющим древесную смолу и удаляющим мелкую пыль.

В заключение необходимо напомнить, что ручной фрезер — это универсальный многофункциональный станок, имеющий массу возможностей и способный выполнять сложные операции. С его помощью изготавливаются сложнейшие детали, художественные панно и прочие поделки и изделия, требующие высокой квалификации и опыта.

Постепенно нарабатываются навыки, опыт, приводящие к усложнению рабочих операций и получению более эффективного результата. Если на первых порах фрезер используется по минимуму, это еще ничего не значит — однажды он будет выполнять сложные профессиональные задачи.

Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.

Пошаговая инструкция

Итак, перейдём непосредственно к рассмотрению инструкции по изготовлению вышеупомянутого приспособления.

Сначала следует измерить штангенциркулем расстояние остаточного типа на болтовой шляпке относительно устанавливаемого подшипника. Если мы говорим о болте типа М8, то размер шляпной окружности в данном случае будет составлять 1,27-1,3 см. Диаметр черенка – около 1,16 см, что даёт возможность легко зажать его в подавляющем большинстве патронов современных дрелей. Шляпку следует сработать под подшипниковый диаметр. Именно данная область болта будет представлять рабочую часть фрезы. Для разметки лучше применить контрастный маркер потоньше, главное, чтобы отметки, что будут им наноситься, были легко различимы на металле. Теперь наносим разметку заусовки фрезы. Данное решение позволит ей без особых усилий избавляться от стружек. После этого производим зажимание болта в тисках. Применяя круг отрезного типа, создаём болгаркой прорези на шляпке. Производим замер подшипникового диаметра. Для сработки шляпки болта с гранёной поверхностью до окружности следует трансформировать дрель в токарный станок. Для этого необходимо зажать её в тиски, после чего крепко прикрепить болт в патроне чётко по центру. Теперь следует зафиксировать клавишу дрели на постоянном режиме работы, после чего можно начинать обработку болтовой шляпки. Данный процесс требуется контролировать на всех этапах его проведения, чтобы не позволить центру болта сместиться, что может стать причиной нарушения равномерности срабатываемых зубьев. После этого следует установить на болгарку абразивный диск для шлифовки и обработать грани по окружности. Торцевую область фрезы стоит также немного убрать, оставив лишь небольшую остроту по центру. Данный элемент имеет большое значение, ведь такой тип фрез при работе сначала будет находить центр, и только потом будет осуществляться срабатывание материала ободками и кромками режущего типа

Тут можно всё осторожно доработать при помощи напильника, чтобы случайно не срезать больше, чем нужно в процессе стачивания. Сама фреза будет практически готова. Остаётся только дать требуемую форму режущим кромкам, после чего немного их заточить

Остаётся только дать требуемую форму режущим кромкам, после чего немного их заточить.

Для большей эффективности нелишним будет сделать самый простой прижим для запрессовывания. Поэтому инструкцию по его созданию тоже требуется рассмотреть.

• Данное приспособление также делается из болта типа М8 и шайбы, подходящей по диаметру. Болт следует выставить вертикально на поверхность, выполненную из металла, таким образом, чтобы был обеспечен требуемый контакт для электрической сварки. Шайбу нужно установить по центру болтовой шляпки. Для облегчения такой работы можно воспользоваться плоскогубцами. После этого центральную часть потребуется обработать при помощи электрода, чтобы заполнить область внутренней дырки шайбы.
• Теперь необходимо зажать прижим, который получился в результате вышеупомянутых действий в тисках, а потом произвести его зачистку при помощи болгарки. По его тыльной части можно пройтись при помощи специальной насадки-щётки для дрели.
• На финальном этапе остаётся только установить готовое приспособление в патрон сверлильного станка вертикального характера, после чего потребуется произвести запрессовку подшипника в дереве. Подобный нехитрый «гаджет» избавит от целого ряда неудобств при использовании самодельной фрезы.

В таком случае алгоритм её создания будет таким:

• заготовкой в данном случае будет служить отрезок трубы с длиной около 20 сантиметров;
• со стороны, где будет располагаться в будущем кромка режущего типа (где-то на расстоянии 2 см от её предполагаемого нахождения), с двух сторон трубы следует сделать проточки, имеющие форму овала;
• самой же будущей режущей части фрезы потребуется придать форму конуса – её стачивают под углом примерно в 2-3 градуса;
• при зажатии заготовки в тисках на её торцевой области следует произвести надрез крестообразного типа – сделать его можно при помощи углошлифовальной машины;
• со стороны режущей части на заготовке нужно проделать пазы – прямо до овальных дырок, проделанных ранее.

Изготавливаем самодельное оборудование

Несмотря на кажущуюся сложность, выполнить самодельный фрезерный станок не составит труда. У вас лишь должна быть на руках соответствующая схема выполнения такого агрегата, а в качестве основы можно использовать старую ненужную дрель или электродвигатель, который при помощи ременной передачи подключается к рабочей головке и фрезеру. Выбирая электромотор или используемую дрель, необходимо предпочтение отдавать моделям мощностью более 2 кВт. Такой привод обеспечивает высокую мощность и скорость вращения фрезы, что гарантирует качество обработки древесины.

Вам необходимо будет сварить из металла прочную несущую станину или выполнить ее из дерева, обеспечив полную неподвижность и прочность конструкции. Сверху закрепляется столешница, которая используется в качестве фрезерного стола. Столешница должна изготавливаться из прочных, долговечных материалов, которые устойчивы к вибрации и статическим нагрузкам. Основные требования, которые предъявляются к станине — это устойчивость и жесткость конструкции. При определенной доле сноровки и опыте работы с пиломатериалами можно выполнить оригинальный вариант станины из древесины с многочисленными ящиками для хранения всевозможных инструментов и материалов.

В качестве режущего инструмента можно использовать ручной фрезер, который следует закрепить строго перпендикулярно по отношению к смонтированной столешнице. Можно также изготовить специальные приспособления и переходники, которые минимизируют усилия при наклоне и перемещении глубины фрезера. Для изготовления таких дополнительных приспособлений вам потребуется прочный металлпрофиль, а всю работу выполняют по имеющимся чертежам.

Фрезер крепится к несущей головке, которая может быть выполнена из старой дрели. Такую дрель необходимо будет закрепить на кронштейне станины при помощи прочного болтового соединения. Рабочий инструмент фиксируется строго параллельно столу, поэтому при выполнении данной работы вам обязательно потребуется использовать уровень, регулярно проверяя правильность выполненной конструкции.

В том случае, если выполненная конструкция фрезерного станка подразумевает использование электромотора, то мотор обычно крепят под нижней плоскостью станка, выводя через шкивы и ременные передачи привод к рабочей головке. В данном случае необходимо будет предусмотреть возможность регулировки скорости вращения рабочей головки, для чего используют мотор с несколькими режимами работы или же устанавливают дополнительно шим-контроллер, который позволяет изменять мощность напряжения на двигателе, изменяя тем самым скорость вращения шпинделя для фрезерного станка по дереву.

На завершающем этапе выполняется устройство параллельного упора. Наличие такого параллельного упора позволяет деталям правильно располагаться и в последующем двигаться под заданным углом к режущей кромке фрезера. На устройство параллельного упора в процессе эксплуатации и обработки древесины может приходиться повышенная нагрузка, соответственно, упор необходимо делать из прочных материалов, что и позволит обеспечить надежность такого оборудования.

При фрезеровании и обработке древесины выделяется большое количество стружки, для удаления которой слесарный или сверлильный станок оснащается дополнительно пылесосом, позволяющим быстро удалять от рабочей зоны появляющуюся стружку, упрощая работу на оборудовании. Необходимо спланировать расположение патрубка пылесоса таким образом, чтобы он находился непосредственно над рабочей зоной, но при этом не мешал движению фрезы и самой заготовки. Наличие пылесоса несколько усложняет конструкцию станка, но существенно упрощает работу на самодельном оборудовании.

Что понадобится для изготовления

Для того чтобы приступить к работе, необходимо приготовить следующее:

1. Лист толстой фанеры. Его толщина должна быть не менее 12 мм. Вместо неё допустимо взять плиту из ДСП.
2. Обрезки, оставшиеся от досок.
3. Карандаш, чтобы сделать чертёж.
4. Деревянные бруски.
5. Дрель.
6. Сверло.
7. Саморезы для прикрепления деталей. Нужно выбрать такие, размер которых составляет 6-8 мм.

Здесь для основания предложено воспользоваться деревом. Однако основание можно также выполнить по-другому: из акрила или металла.

Для соединения деталей можно применить мебельную фурнитуру: крепёж, направляющие механизмы и аналогичные детали.

Для того чтобы сделать фрезер из дрели, потребуется вставить в неё нужное сверло и надёжно установить на прочное основание. Этот вариант считается наиболее простым, однако, усложняя, в него можно внести усовершенствования.

Сделать основание

Основание представляет собой прямоугольный лист толстой фанеры, где будет далее закреплена дрель, лежащая на боку. Её размеры должны предусматривать, чтобы инструмент помещался на ней полностью.

Требуется вырезать подошву. Она должна быть прямоугольной формы. В этой детали в центре делают отверстие. В нём предусматривается немного места, необходимого для смещения фрезы.

Затем надо изготовить основание, где будет зафиксирована дрель. Её нужно прикрепить. Для этого можно использовать саморезы и деревянные детали.

Чтобы правильно расположить крепёжные хомуты, необходимо приложить дрель к основанию боковой стороной и сделать пометки с помощью карандаша.

Теперь в нужных местах требуется просверлить отверстия. Для того чтобы фиксация положения дрели во время работы была более надёжной, потребуется использовать деревянные бруски. При их использовании площадь соприкосновения инструмента и основания увеличивается.

Установить дрель

Для прикрепления используются червячные хомуты. Их вставляют через проделанные в основании отверстия, а потом соединяют концы с помощью специальных винтов. Если длины хомута недостаточно для надёжного прикрепления, его можно сделать больше.

Дрель располагают таким образом, чтобы ручка лежала на одном из брусков.

Инструмент устанавливают таким образом, чтобы фреза проходила через отверстие в центре подошвы. При работе её можно взять руками вместе с основанием и выполнять необходимую обработку материала.

Предлагаем ознакомиться Газовая горелка для котла своими руками

Подошву прикрепляют таким образом, чтобы фреза была расположено перпендикулярно к ней и проходила в центральное отверстие. Чтобы её прикрепить, необходимо просверлить отверстия. Их делают таким образом, чтобы попадать на торцы ранее установленных брусков. После просверливания подошву закрепляют саморезами.

Для того чтобы надёжно закрепить самодельную конструкцию, её необходимо прикрепить к верстаку. Для этого надо установить самодельный фрезер так, чтобы сверло смотрело вертикально вверх. При этом край подошвы будет заходить на поверхность верстака полосой таким образом, чтобы в него упиралось основание.

По верхней стороне подошвы должен быть расположен упор. Он важен для обеспечения того, чтобы пропил проходил ровно. Сначала нужно провести карандашом черту от оси фрезы параллельно краю верстака. Её делают с обеих сторон. Вдоль черты прикрепляют брусок для упора. Он должен быть разделён на два равных куска, расположенных по разным сторонам фрезы. Прикрепление делают с помощью саморезов.

Положительные и отрицательные качества

У самодельного аппарата есть несколько неоспоримых положительных качеств. Первое — это, конечно же, минимальное количество материальных затрат на сборку, особенно по сравнению с покупкой готовой модели. Естественно, что простота сборки — это также один из наибольших плюсов. Всегда остается возможность легко превратить уже собранный ручной фрезер в полноценный станок, если это будет необходимо. Обрабатывать можно не только дерево, но и другие материалы, если правильно выбрать фрезу.

Однако у самоделки есть и некоторые недостатки, которые также стоит учитывать. Скорость обработки у такой фрезы будет гораздо ниже, чем у заводской. Запас прочности такого инструмента также будет гораздо ниже, чем у промышленного агрегата.

Можно с уверенностью сказать, что если нет необходимости в выполнении сложных операций, то фрезер из дрели — отличное решение.
