Основные характеристики
Поскольку пальчиковые фрезы предназначены для обрабатывания любых поверхностей, то соответственно имеются свои особенности по каждой из них. К ним относится:
Концевая фреза по дереву
Фрезеровальный инструмент по обработке древесины изготавливается из стали, что обладает повышенной прочностью и имеет точную форму узора рабочей части. Но стоит отметить, что в зависимости от обрабатываемой поверхности необходимо подбирать соответствующий вид фрезы. К примеру, для работы с фанерой потребуется режущая часть с более твердых сплавов благодаря чему увеличивается рабочий процесс.
Кроме этого, они также имеют несколько разновидностей, а именно они бывают цельными и сборными. Последние обладают достаточно весомым преимуществом, поскольку имеют возможность выставление ножиков на требуемый размер и их очень легко заменить при необходимости.
Одним из достоинств его является то, что при его помощи можно делать врезку дверных петель. В первую очередь требуется:
- Произвести разметку петли для этого ее нужно приложить к месту размещения и отметить, лучше всего малярным ножом. Но при этом рекомендуется прикрепить петли на несколько саморезов чтобы не было никаких смещений.
- Затем следует прижать к двери два небольших бруска, тем самым сделав место, куда будет опираться подошвы фрезы.
- После этого в инструмент заряжается фреза пазовая с прямой насадкой. При этом работу нужно проводить аккуратно, чтобы не выйти за обозначенные линии разметки.
- Для установления нужного вреза петли на ручной фрезе необходимо выставить соответствующую глубину. Правильность можно проверить на любом деревянном бруске, а уже после производить действия на поверхности двери.
- После вырезки дверной петли необходимо произвести обработку сделанной выемки стамеской, если это понадобится.
- Когда все пазы для петли будут сделаны, можно устанавливать двери.
Для ПВХ и алюминия
Данная разновидность предназначена для обработки этих материалов и применяется для:
- фрезерования дренажных поверхностей;
- фрезерование паза под замок;
- обработки ПВХ и алюминиевых профилей;
- зачистка пазов под уплотнение.
Что касается фрезы по алюминию, то она имеет специфическое строение, поскольку данный материал обладает определенными особенностями, а именно налипание стружки, что затрудняет процесс. Благодаря своей специфике, такой инструмент позволяет устранить возможность неточностей или искривлений по отношению заданных параметров.
По металлу
В основном такое оборудование применяется на производстве и считается просто незаменимым инструментом. Главным его назначением является:
- Фрезерование пазов для замков.
- Зачистка пазов и специальных канавок, в которые после будет укладываться уплотнитель.
- Создание дренажных отверстий.
- Кроме этого, его широко используют в автомобильной промышленности для проведения работ, требующих фрезерования.
Алмазные фрезы
Любые работы по обработке поверхностей требуют соблюдения ГОСТ, что, в свою очередь, повышает качество
Особое внимание уделяется действиям, связанным с бетонными и каменными поверхностями как внутренней, так и внешней отделки
Поэтому алмазные фрезы как нельзя лучше подходят для проведения шлифовальных действий. Благодаря этому инструменту работа с такими поверхностями производится максимально качественно, при этом затрачивается весьма мало времени.
Среди разновидностей этого вида алмазная пальчиковая фреза используется для поведения работ по граниту и мрамору. Данный материал достаточно крепкий по структуре, а при правильном подборе инструмента можно производить работы не только по граниту и мрамору, но и других каменных породах. Кроме этого, фреза алмазная достаточно прочная, что позволяет сэкономить денежные средства на частую замену износившейся рабочей части инструмента.
Независимо от производимых работ стоит учитывать тот факт, что под каждый вид, используемого материала необходима соответствующая фреза. Все дело в том, в зависимости от структуры, а также твердости материала необходимо подбирать соответствующий диаметр инструмента
Кроме этого, очень важно учитывать скорость его оборотов. Это обусловлено тем, что чем больше скорость, тем сильнее происходит нагрев инструмента
К примеру, если обрабатывается сталь с прочностью HRC 38-47, а фреза по металлу имеет размер 3 или 6 мм, то скорость оборотов должна составлять 25-25 м/мин. А вот, если необходимо произвести на жаропрочных сплавах с прочностью выше HRC 47, а диаметр фрезы аналогичен, то обороты необходимо снизить до 10-15 м/мин.
Видео: заточка пальчиковых фрез для ручного фрезера.
Фрезы по металлу
Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.
Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.
Борфрезы по металлу бывают следующих видов.
- Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.
- Конические (60°). Применяют для зенкования отверстий.
- Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.
- Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
- Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
- Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.
- Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.
- Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.
- Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.
- Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.

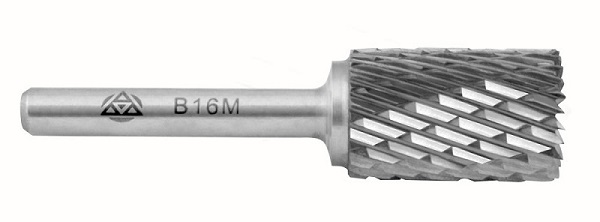

- Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.
- Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.
- Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.
Фрезы по дереву для дрели: виды и параметры
Чтобы значительно расширить функциональные возможности обычной электрической дрели, предназначенной только для сверления, можно использовать такой инструмент, как фреза по дереву для дрели. Применяя электроинструмент с этой рабочей насадкой, можно эффективно осуществлять различные виды обработки изделий из древесных материалов. Правильно подбирая такой фрезу под определенные задачи, можно выполнять с ее помощью как черновую, так и чистовую обработку.
Дрелью можно выполнять ряд фрезеровочных операций
Конструкцию фрезы по дереву на дрель составляют хвостовик и рабочая часть, которая изначально затачивается под определенные технологические операции. Для выполнения такой заточки используется высокоточное оборудование, в конструктивных элементах которого не должно быть люфта. Как параметры заточки, так и твердость материала изготовления фрезы, в качестве которого используют специальные сорта стали, подбирают в зависимости от того, какими характеристиками обладает обрабатываемая древесина.
Все фрезы по дереву делятся на две категории:
- насадные, диаметр посадочной части которых составляет 32 мм (они предназначены для установки в шпиндель стационарного фрезерного станка);
- концевые, которые также называют пальчиковыми (их посадочная часть (хвостовик) может иметь диаметр 8 или 12 мм, они устанавливаются как на стационарный фрезерный станок, так и на ручную дрель).
Основные типы фрез по дереву
Для обработки различных древесных материалов (натуральный массив, фанера, МДФ, ДСП и др.) используются различные типы фрез. При этом более износостойкими и, соответственно, долговечными являются фрезы, предназначенные для обработки фанеры. Они не перетачиваются в процессе эксплуатации, поскольку оснащены режущими пластинами из твердого сплава, что и повышает ресурс их эффективного использования.
- Калевочные — применяются для скругления углов.
- V-образные — режут v-образные пазы (эффективно для вырезания текста), а также обрабатывают кромки.
- Дисковые — вырезают горизонтальные пазы разной глубины и ширины по контуру деталей.
- Галтельные — используют для изготовления внутреннего четвертного паза декоративных кромок.
- Фальцевые — схожи с дисковыми и отличаются большей шириной, достаточно часто используются для вырезки пазов под стекло в оконном производстве.
- «Ласточкин хвост» — с ее помощью есть возможность изготавливать открытые/скрытые шиповые соединения (для соединения двух и более отдельных деталей).
- Кромочные фрезы по дереву для дрели(для обработки краев) оснащены подшипником, который может упираться в край заготовки и направлять движение. Он обеспечивает правильное движение фрезы по кромке обрабатываемого изделия. Без подшипника могут применяться для обработки детали в абсолютно любом ее месте.
- Цилиндрические — используются при обработке ровных поверхностей. Такие фрезы выпускаются с прямыми или же винтовыми зубьями.
- Торцовыми фрезами, чаще всего, обрабатывают плоские поверхности. Торцовые фрезы обладают осью вращения, расположенной перпендикулярно к обрабатываемой поверхности.
- При изготовлении выемок и сложных углублений применяются концевые фрезы по дереву для дрели. А вот фасонные фрезы чаще используют при изготовлении деталей, у которых сложная поверхность.
Совет: прежде чем начать работать, необходимо опробовать глубину вхождения фрезы на пробной заготовке. Глубину можно отрегулировать при помощи специальной ручки.
Специальные и комбинированные фрезы

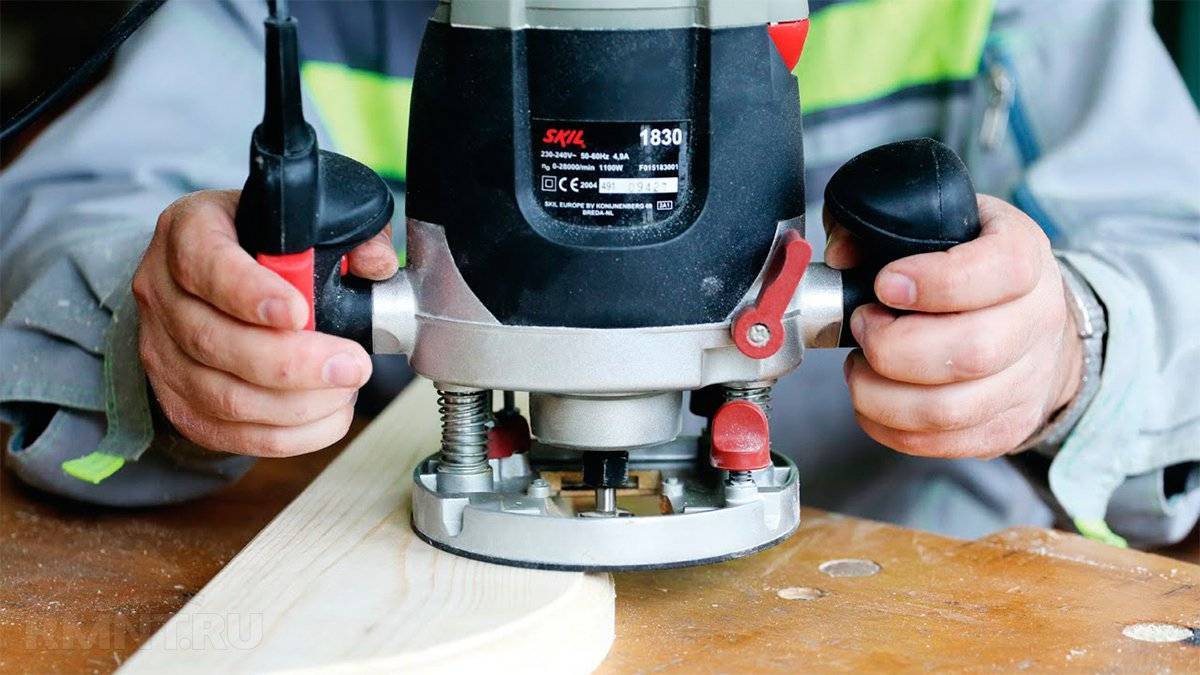

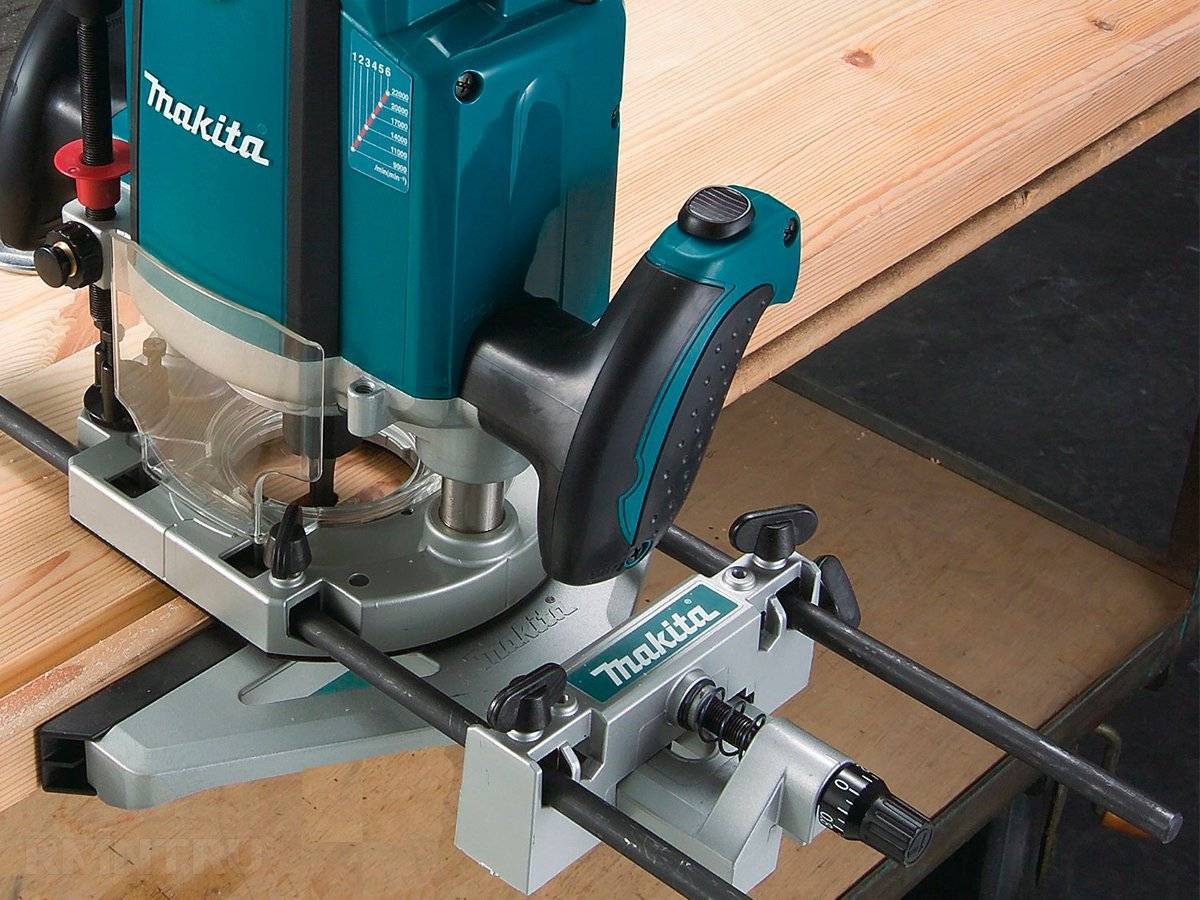

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.
Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.
Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.
рмнт.ру
Из чего делают насадки и какие бывают типы фрез
Все виды фрез имеют режущие кромки, посредством которых осуществляется обработка металла. Зубья контактируют с металлом, срезая при этом слои разной толщины
Чтобы достичь такого эффекта, немаловажно изготавливать насадки из высокопрочных материалов. Для изготовления фрез по металлу используются такие виды материалов:
- Быстрорежущая и углеродистая сталь
- Минеральная керамика
- Карданная проволока
Для обработки высокопрочных материалов применяются фрезы, имеющие алмазное напыление. Использование качественных материалов влияет на стоимость оснастки, поэтому хорошие фрезы никогда не будут стоить дешево. Низкокачественные насадки изготавливают из дешевых сплавов, что в итоге отражается на сроках службы оснастки
Именно поэтому перед покупкой фрезы по металлу нужно обратить внимание на производителя, а также на наличие сертификата качества, подтверждающих подлинность продукции
По конструкции рассматриваемые насадки классифицируются на три основных типа:
- Сварные — соединение рабочей части (резца) и хвостовика достигается посредством сварочного шва
- Цельные — изготавливаются путем литья готового изделия
- Сборные — их еще называют разборными. Их главное достоинство в том, что при притуплении зубьев режущей части, ее можно заменить
Сварные и цельные фрезы по металлу изготавливаются из разных материалов — хвостовик из одного материала, а рабочая часть из другого более прочного. Сборные также изготавливаются из разных материалов, а главное их отличие от сварных и цельных в том, что рабочая часть по мере износа может быть заменена. Соединение сборных фрез с хвостовой частью осуществляется разными способами, от чего применяются соответствующие соединители — болты, клинья или винты.
Это интересно! Сборные фрезы по металлу стоят дороже, чем цельные и сварные. Самые дешевые — это сварные борфрезы, так как их главный недостаток в том, что они имеют слабое место — сварочное соединение. Сварные шарошки — это отличный вариант для домашнего применения.
Нюансы выбора
Каждый тип рассмотренной в предыдущих разделах оснастки подходит для конкретных работ, так что его применение связано с определенным видом металлообработки. Так, в определенных ситуациях востребован монолитный фрезерный комплект, а иногда необходим инструмент со сменными пластинами.
При выборе подходящего для заданных условий типа оснастки рекомендуется учитывать следующие факторы:
- Объем фрезеровальных работ и их ассортимент.
- Качество обработки, в которой нуждается выбранная заготовка (первичная или вторичная).
- Тип и характеристики обрабатываемого металла.
- Конфигурация выборок, подготавливаемых при фрезеровании заготовок (обычная обработка, формирование пазов или отверстий и т. п.)
При выборе подходящего инструмента учитывается заданная точность обработки, позволяющая выдержать требуемые размеры.
Важно! Если потребуется выполнять однотипные операции, связанные с формованием контуров или фасонных выборок, внимание обращается на универсальные наборы фрезерного инструмента. В заключительной части обзора отметим, что грамотный и взвешенный подход к выбору нужного комплекта оснасток позволит сэкономить не только на стоимости самого инструмента, но на расходе металла, выбираемого при обработке
В заключительной части обзора отметим, что грамотный и взвешенный подход к выбору нужного комплекта оснасток позволит сэкономить не только на стоимости самого инструмента, но на расходе металла, выбираемого при обработке.
Классификация фрез по металлу
Этот инструмент различают:
- по месту нахождения режущих частей;
- по направлению (винтовые, наклонные и т. д.);
- по креплению режущих элементов;
- по их заточке;
- по конструкции инструмента (сборный, монолитный, составной);
- по их материалу.
Цилиндрические фрезы
Такой тип используется для горизонтально-фрезерных станков, предназначенных для обработки плоскостей. Цилиндрические фрезы могут быть:
- с винтовыми зубьями;
- с прямыми зубьями.
Инструмент с винтовыми зубьями работает довольно плавно и его широко используют на предприятиях. Фрезы, имеющих прямые зубья, применяют только для обработки узких плоскостей, где достоинство инструмента с винтовыми зубьями не оказывает на процесс резания большого влияния. Изготавливается такой вид из быстрорежущей стали и оборудован в основном винтовыми, твердосплавными или плоскими пластинками.
Торцовые фрезы
Этот вид применяется чаще всего для обработки плоскостей
на вертикально-фрезерных устройствах. В отличие от цилиндрического типа, где фреза является профилирующей и образует поверхности детали, у торцевого вида рабочими остаются вершины острых кромок зубьев.
Сами торцевые кромки являются дополнительными, а основная работа осуществляется боковыми заостренными кромками, которые находятся снаружи этой детали. Даже имея небольшую величину припуска, такой инструмент обеспечивает довольно ровную работу. Это происходит из-за того, что угол соприкосновения у торцевых фрез с обрабатываемой деталью зависит не от показателя припуска, а от диаметра режущего инструмента и ширины процесса фрезерования.
По сравнению с цилиндрическим типом, торцовая фреза является более жесткой и массивной
. Это обеспечивает удобство размещения и надежность закрепления режущих элементов и оснащение их твердыми сплавами. Торцовое фрезерование характеризуется гораздо большей производительностью. Именно поэтому на сегодняшний день работы по фрезерованию плоскостей осуществляются торцовыми видами инструмента.
Дисковые фрезы
Этот вид представляет собой необходимое и современное оборудование, которое используется при фрезеровании канавок и пазов. Дисковый инструмент бывает трех видов:
- пазовый;
- двусторонний;
- трехсторонний.
У пазовых дисковых фрез зубья располагаются только на цилиндрической поверхности
и используют их для обработки неглубоких пазов. Двусторонние дисковые фрезы, кроме зубьев, расположенных на торце, имеют зубья, находящиеся на поверхности. Особенностью трехсторонних дисковых инструментов является то, что зубья находятся не только на обоих торцах, но и на поверхности.
Дисковые фрезы имеют высокую производительность, несмотря на то, что у них часто срезаны зубья.
Чтобы прорезать на деталях шлицы и узкие пазы, используют топкие дисковые фрезы, называемые пилами. У такого оборудования то с одного, то с другого торца начинают затачивать фаски. Обычно фаска срезает половину длины режущей кромки
. Именно из-за этого каждый зуб срезает стружку такой ширины, которая будет меньше ширины прорезаемого паза. Благодаря этому стружка более свободно начинает размещаться во впадине зуба и улучшается ее отвод. Если ширина среза будет соответствовать ширине паза, то в этом случае торцы стружки будут соприкасаться с боковыми сторонами прорезаемого паза. Это будет затруднять свободу размещения стружки во впадине зуба, в результате чего дисковая фреза может сломаться.
Угловые и концевые фрезы
Угловое оборудование применяют при фрезеровании наклонных плоскостей и угловых пазов. Одноугловые виды обладают режущими кромками, расположенными на торце и конической поверхности. Двухугловые виды имеют режущие кромки, которые располагаются на двух конических поверхностях
Концевые фрезы используются для обработки глубоких пазов в корпусных деталях уступов, контурных выемок, а в шпинделе станка крепятся цилиндрическим или коническим хвостовиком. У такого оборудования основную работу, связанную с резанием, осуществляют главные режущие кромки, которые располагаются на цилиндрической поверхности. А вот вспомогательные режущие кромки производят зачистку дна канавки. У таких фрез зубья обычно винтовые или наклонные.
Шпоночные фрезы
Они являются разновидностью концевых фрез и представляют собой шпоночный двузубый инструмент
. Такой шпоночный инструмент наподобие сверла способен углубляться в материал заготовки во время осевой подачи и сверлить отверстие, а затем дальше продвигаться вдоль канавки. Во время осевой подачи основная работа резания осуществляется торцовыми кромками. Одна из них обязательно должна доходить до оси фрезы для обеспечения сверления отверстия.
Принципы классификации фрез по металлу
Различные виды фрезерных станков обусловлены конструкцией и назначением инструмента, а также способом подачи фрезы, среди которых можно выделить винтовой, вращательный и прямолинейный. Рабочие кромки режущего инструмента, каждая из которых, по сути, представляет из себя резец, изготавливаются из особо твердых сплавов стали или из таких материалов, как керамика, алмаз, кардная проволока и прочих.
Разнообразие фрез дает возможность осуществлять выборку материала на самых сложных участках, в результате чего заготовке придается требуемая форма и она превращается в конкретную деталь.
Множество видов фрез на одном фото
Классификация фрез производится по следующим параметрам:
- расположение зубьев (резцов);
- конструкция (сборная, цельная);
- конструкция зубьев;
- направление зубьев;
- способ крепления режущих элементов;
- материал режущих элементов.
Дисковые фрезы и их предназначение
Свое название оснастка получила по причине соответствия форме диску. Их главное назначение в том, чтобы работать с предварительно подготовленными пазами и канавками, а также с целью обрезки заготовок, выборки металла и снятия фаски. Конструкция дисковой оснастки показана на фото ниже.
Дисковые фрезы имеют зубья, на которых располагаются заточенные кромки. Диаметр кромок в 2 раза превышает размеры самой насадки. Разработан такой вид оснастки специально для того, чтобы обрабатывать металл в сложных условиях. К таковым условиям относится вибрация, а также возможность вывода стружки из места резания. Дисковые оснастки классифицируются на подвиды:
- Прорезные — служат для фрезерования мелких канавок, прорезания шлицев и пазов
- Отрезные — нужны для отрезания металлических заготовок на станках. Более подробно об этом виде рассмотрим отдельно
- Двухсторонние — в конструкции имеются поверхностные и торцевые зубцы, расположенные в два ряда
- Трехсторонние — зубья расположены в трех местах, а кромка присутствует на каждом торцевом выступе. Двухсторонние и трехсторонние оснастки используются тогда, когда необходимо произвести обработку металла с двух или трех сторон
- Пазовые — зубья присутствуют только на рабочей части (на внешней цилиндрической поверхности), а предназначены такие насадки для проделывания неглубоких углублений и пазов. Одна из разновидностей пазовых фрез является насадка «ласточкин хвост»
Дисковая фреза в работе показана в видео материале ниже.
https://youtube.com/watch?v=l-jbuOLCyH0%3F
Какие бывают фрезы по металлу
Конструкция и принцип работы
Данный инструмент повсеместно используется на современном оборудовании с целью создания на заготовке среза любой формы. Это довольно оптимальное устройство, позволяющее делать отверстия, канавки, а также убирать лишний слой стали.
Инструментная единица создается из прочного инструментального сплава с соблюдением максимальной точности. Чтобы выполнить параметры, которые заявлены в ТУ, используется обработка торцовым инструментом с большим набором зубцов – резцовые вставки регулируют параметры до 1 мк.
Конструктивно резец имеет несколько рабочих острых граней. Вставки часто делаются из алмаза, керамики и кардной проволоки для прочности.
Конструкция состоит из:
- • Части для работы.
- • Хвостика.
- • Центрового отверстия.
- • Торцовых зубьев и канавок между ними.
- • Шейки посередине.
Каждый зубец обладает, в свою очередь, передней и задней поверхностью, режущей кромкой.
Принцип работы заключается в том, что инструмент быстро вращается. Одновременно движется заготовка. При соприкосновении механически под воздействием давления срезается верхний слой стали.
Трех- и четырехзаходные фрезы с верхним выбросом стружки
Многолезвийные фрезы для станков с ЧПУ используются реже. Такой инструмент незаменим для крупносерийного и массового производства, где требуется обработка большого количества сложного материала. Наибольшего внимания заслуживают фрезы со стружколомом. Они медленнее тупятся и снимают довольно большой объем материала за проход. Инструмент можно считать идеальным для чернового фрезерования МДФ, скоростного раскроя ламината и фанеры. Черновой чистоты обработки поверхности часто бывает достаточно для дальнейшего применения готовой детали. Если чистота обработки не принципиальна, фрезы со стружколомом более предпочтительны, так как период стойкости инструмента для чистовой обработки значительно ниже.
Применение многозаходных фрез оправдано и там, где необходима высокая скорость работы. Чем больше лезвий и меньше глубина фрезерования относительно диаметра фрезы, тем выше скорость резания.
