Фреза по дереву для дрели: применение, конструкция, виды фрез

Производители и правила выбора оборудования

Выбор фрезы производится по нескольким факторам:

оборудование:
вид отработки;
материал.

Качество инструмента определяется фирмой производителем. Например, лучшие наборы фрез по металлу для ручных фрезеров выпускаются фирмой BOSCH. Стоимость такого оборудования несколько выше, чем у других европейских фирм, но качество и срок работы высокий. Особенность немецких инструментов — изготовление хвостовика под патрон конкретной модели электрического инструмента, выпущенной фирмой. Он может не совпадать с патронами на других фрезерах.

Хорошее качество имеет продукция фирм:

Stayer;
JET;
Metabo.

Отечественная продукция отличается прочностью благодаря традициям в производстве качественных сплавов

Следует обратить внимание на режущий инструмент компаний:

Инструмент-Сервис;
Корвет;
Глобус.

Отечественные фрезы дешевле импортных. Их недостаток в маленьком выборе типоразмеров и форм.

Требуемое число зубьев

При выборе дисковой пилы следует учитывать — чем мельче зуб, тем чище обработка. Быстрый рез получается при крупном зубце с подачей 50%.

Торцовые фрезы подбираются по твердости материала. Обрабатывать чугун можно набором с 4 режущими кромками на большой подаче и высоких оборотах.

Для быстрой черновой обработки следует выбрать инструмент с большим количеством пластин. Подача зависит от состава стали и ее твердости.

Как подобрать материал

Для работы с металлом следует выбирать пластины, способные длительное время резать металл и не сминаться. Они должны быть значительно тверже обрабатываемого материала. Следует брать твердые жаропрочные сплавы. Форма пластины и ее размер подбираются по корпусу и способу крепления.

Для фрезера набор инструмента для работы с металлом ограничен. Алюминий, медь и их сплавы можно фрезеровать инструментом по дереву. Для чугуна и стали следует выбирать двухперьевые фрезы из твердых сплавов. Инструмент по дереву имеет мягкую для металла режущую кромку и более острый угол заточки.

Выбор фрез

Какими бывают насадки?

Работа с материалом

Вообще, существует множество насадок, предназначенных для определённого материала. Например, для стальных изделий, ЛДСП, фанеры, листового железа и т. д. Из всего этого можно выделить 2 большие группы: фрезы для дерева и устройства для работы с металлом.

Как ни странно, изделия для дерева лучше всего подходят для работы с деревянными изделиями. Их работа более «гладкая». Это сделано для того, чтобы не повредить дерево во время работы и не сделать его более хрупким.

В то же время фрезы для работы с металлом действуют более «жёстко». Металл менее подвержен различным повреждениям, поэтому на первый план выходит не сохранность модели, а скорость работы. Конечно, есть изделия, которые берегут металл и работают быстро, но их стоимость выше, чем у стандартных устройств.

Особенности самодельной фрезы по дереву

Фрезы далеко не каждого профиля продаются в ближайшем магазине, заказанный в Китае или для индивидуального изготовления инструмент придётся долго ждать, а во втором случае – еще и немало заплатить. Гораздо проще изготовить своими руками.

Для создания самодельной фрезы на ручной либо вертикальный фрезерный станок для обработки древесины потребуются:

Материал – прочная теплостойкая сталь, хорошо держащая заточку.
УШМ или болгарка с отрезным кругом по металлу.
Электроточило или иной шлифовальный инструмент.
Тиски.
Дрель или шуруповёрт и сварочный инвертор понадобятся не всегда.

Первые экземпляры не будут удовлетворять качеством обработки поверхностей, геометрией. Могут иметь плохой баланс – проявлять заметное биение, оставлять «грязную» шероховатую поверхность из-за неправильных углов заточки или недостаточной остроты режущей кромки. После изготовления и доведения до ума нескольких фрез результат начнёт радовать.

Для других материалов

Большинство вышеперечисленных фрез используются для работы с разными материалами. Но при условии, что они изготовлены из твердых и прочных режущих сплавов, таких как HSS, или имеют твердосплавные режущие кромки, припаянные карбидом вольфрама или ванадием. Затем они обрабатываются:

деревянный;
ДСП, ДСП, древесное волокно, МДФ, OSB;
фанера;
гипсокартон;
твердая изоляция — пена, фибролиты и т д

С деревом справится слабый резак по металлу, но на твердых клеевых смолах ДСП, ДСП, ДВП, МДФ, OSB быстро изнашиваются и затупляются. То же самое и с гипсокартоном: это мягкий материал, но с высокими абразивными свойствами (истираемость.

По пластику

Пластик можно проткнуть любым из указанных выше фрез. Однако пластмассы бывают разные, в том числе очень хрупкие. Следовательно, требуется пробный запуск на ненужном куске материала. Резак для такого хрупкого пластика должен быть острым. Обработка ведется на максимальной скорости сверла (при наличии регулятора), плавно и без сильного давления.

По керамике, кафелю и газобетону

Для обработки твердых материалов сверлом (керамика, кирпич, бетон, плитка) используются фрезы — коронки, аналогичные описанным выше. Разница в том, что эти специальные фрезы имеют твердосплавный спрей вместо зубьев. Это может быть карбид вольфрама, искусственное алмазное напыление, другие сплавы, не истирающиеся о твердые материалы.

Резак — коронка

Конический центрирующий наконечник также состоит из твердосплавной фрезы.

Основное назначение такого оборудования — выбор отверстий в стенах для электрических розеток, выключателей, распределительных коробок и т.д.

Кромочные фрезы по дереву

Сегодня кромочный фрезер получил весьма широкое распространение. Это связано с тем, что подобный инструмент часто применяется для изготовления кромок заготовок из дерева. Фрезы кромочные пазовые встречаются в распространенных профессиональных наборах. В эту группу включены следующие варианты исполнения инструмента для фрезера по дереву:

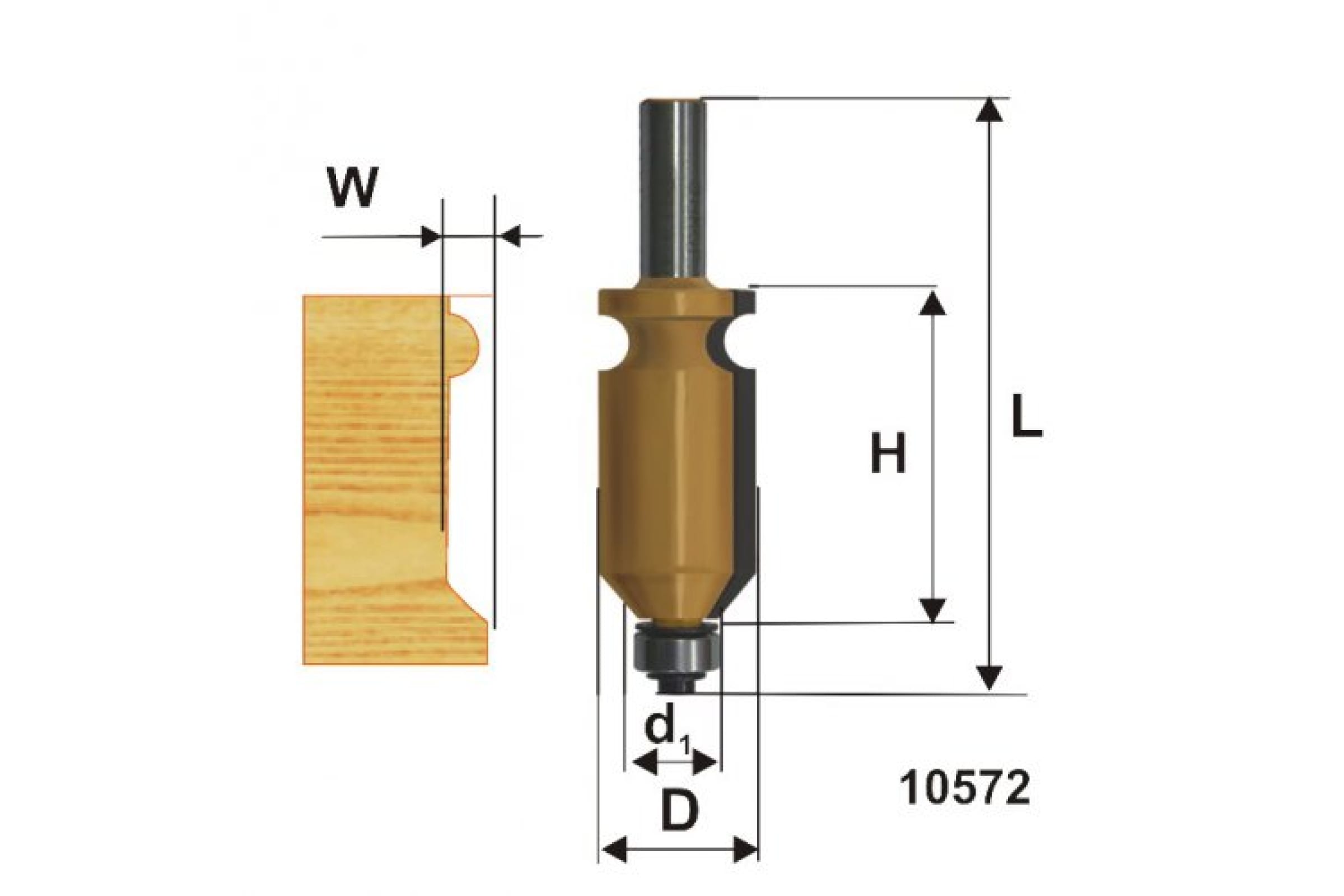

Профильные используются для получения требуемой кромки. Они получили весьма широкое распространение, при изготовлении применяются самые различные сплавы, большая часть характеризуется высокой устойчивостью к износу.
Фасонные или калевочные применяются для закругления формы. Получаемая выпуклая форма составляет ¼ окружности.
Довольно часто перед специалистом стоит задача в снятии фаски строго под углом 45 градусов. Подобная операция проводится крайне часто, что определяет широкое распространение инструмента для обработки дерева.
Пазы в кромочной части изделия получаются при использовании дисковых фрез. Они могут изготавливаются при применении различных сплавов, некоторые обладают повышенной износостойкостью.
Фальцевые используются для выборки четверти в кромочной части изделия. Стоит учитывать, что при установке подшипника можно использовать инструменты при обработке прямых и криволинейных заготовок. Этот конструктивный элемент существенно повышает стоимость изделия, что стоит учитывать. Для регулировки формы паза могут устанавливаться подшипники самой различной формы. При их изготовлении применяется нержавеющая сталь с высокой прочностью. Именно поэтому инструмент прослужит в течение длительного периода.
Фигерейные относятся в особую группу инструментов по дереву.
Гальтельные получаются для вырезания специальных желобков в кромке на ¼ окружности.

Чаще всего кромочные фрезы для обработки дерева имеют упорные подшипники. Этот элемент требуется для предотвращения избыточного заглубления. Режущая часть может быть расположена выше или ниже подшипника.

Часто встречается ситуация, когда нет подшипника. Для получения требуемого результата применяется специальный шаблон или копировальная втулка, а также параллельный упор. Фигерные варианты исполнения характеризуются большим диаметром и весом, за счет чего увеличивается передаваемая нагрузка. Именно поэтому при изготовлении создается 12-миллиметровый хвостовик. Область применения заключается в применении в качестве оснастки для стационарных конструкций.

Виды фрез по типам решаемых задач

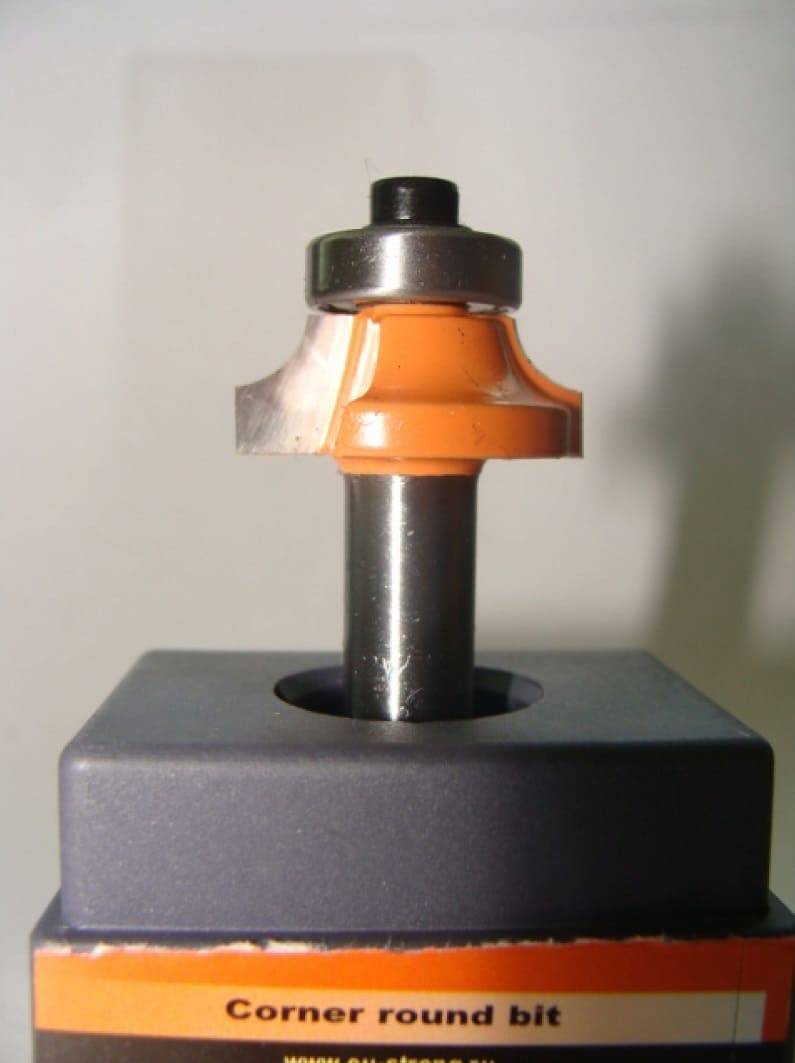

Калевочные — применяются для скругления углов.

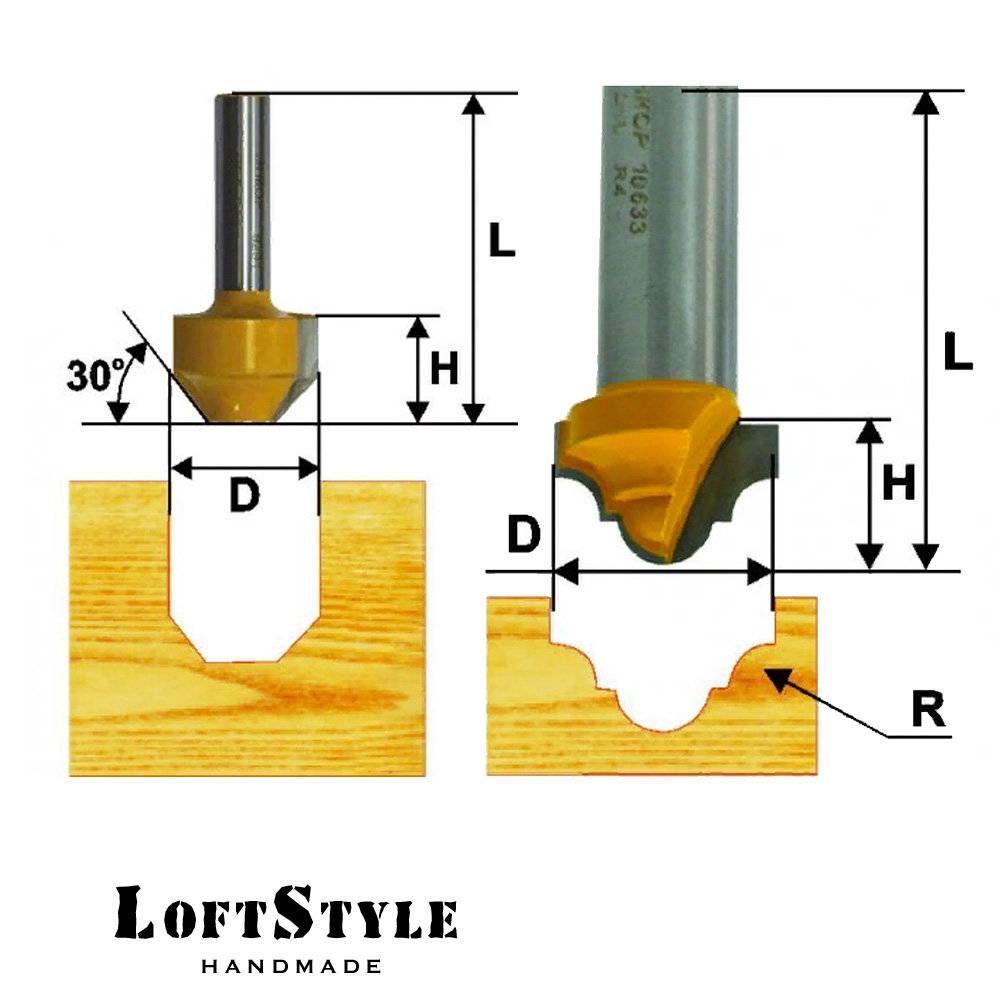

V-образные — режут v-образные пазы (эффективно для вырезания текста), а также обрабатывают кромки.
Дисковые — вырезают горизонтальные пазы разной глубины и ширины по контуру деталей.
Галтельные — используют для изготовления внутреннего четвертного паза декоративных кромок.
Фальцевые — схожи с дисковыми и отличаются большей шириной, достаточно часто используются для вырезки пазов под стекло в оконном производстве.
«Ласточкин хвост» — с ее помощью есть возможность изготавливать открытые/скрытые шиповые соединения (для соединения двух и более отдельных деталей).
Кромочные фрезы по дереву для дрели(для обработки краев) оснащены подшипником, который может упираться в край заготовки и направлять движение. Он обеспечивает правильное движение фрезы по кромке обрабатываемого изделия. Без подшипника могут применяться для обработки детали в абсолютно любом ее месте.
Цилиндрические — используются при обработке ровных поверхностей. Такие фрезы выпускаются с прямыми или же винтовыми зубьями.
Торцовыми фрезами, чаще всего, обрабатывают плоские поверхности. Торцовые фрезы обладают осью вращения, расположенной перпендикулярно к обрабатываемой поверхности.
При изготовлении выемок и сложных углублений применяются концевые фрезы по дереву для дрели. А вот фасонные фрезы чаще используют при изготовлении деталей, у которых сложная поверхность.

Совет: прежде чем начать работать, необходимо опробовать глубину вхождения фрезы на пробной заготовке. Глубину можно отрегулировать при помощи специальной ручки.

Изготовление фрезера из дрели своими руками

Мастер может сделать станок для фрезерования из электродрели своими руками. Дополнительно к нему можно изготовить самодельные фрезы. Станок поможет удобнее использовать дрель и точнее выполнять работу, а фреза сэкономит средства. Самодельные инструменты дешевле покупных, однако при их использовании требуется внимательно следить за целостностью конструкции.

Электродрель

Материалы и инструменты

Для изготовления самодельного фрезеровочного приспособления с электродрелью необходимо заранее подготовить инструменты и материалы. Чтобы собрать каркас, понадобится фанера толщиной не менее 15 мм. Соединительными элементами могут выступать саморезы по дереву. Нельзя забывать про направляющие, по которым будет передвигаться электроинструмент. Рабочую поверхность желательно оборудовать зажимами для фиксации заготовки. Их роль могут играть струбцины. Сделать из дрели самодельный фрезеровочный станок можно. Желательно заранее изучить чертежи и посмотреть обучающие видео.

Конструкция инструментов

Изготовление фрезерного станка из дрели начинается со сборки конструкции (станины и рабочего стола). Когда каркас из фанеры будет готов, необходимо закрепить на нём направляющие и отрегулировать их согласно размеру самодельного станка и габаритам дрели. Далее электроинструмент закрепляется на направляющих и отстраивается для удобной работы. Поверхность рабочего стола желательно покрыть листом стали. Он увеличит срок эксплуатации станка и не даст дереву повреждаться во время работы. Если дрель мощная, то необходимо утяжелить конструкцию, чтобы избежать появления вибраций при работе. Для этого любой груз располагается в нижней части станины так, чтобы его вес давил на каркас.

Своими руками можно изготовить три вида фрез. К первому типу относится кремниевый барабан от зажигалки, насаженный на ось подходящего диаметра. Ко второму типу относится деревянный цилиндр, по краям которого закрепляется наждачная бумага. К третьему типу относится правильно переточенный дюбель, который используется как отрезная насадка.

Фрезерные насадки на дрель популярны для проведения разовых ремонтных работ в домашних условиях. С их помощью можно сделать самодельный станок, который пригодится для собственной мастерской. Необходимо помнить про правила использования электроинструмента, чтобы не вывести его из строя.

Виды фрез по типам решаемых задач

Калевочные — применяются для скругления углов.
V-образные — режут v-образные пазы (эффективно для вырезания текста), а также обрабатывают кромки.
Дисковые — вырезают горизонтальные пазы разной глубины и ширины по контуру деталей.
Галтельные — используют для изготовления внутреннего четвертного паза декоративных кромок.
Фальцевые — схожи с дисковыми и отличаются большей шириной, достаточно часто используются для вырезки пазов под стекло в оконном производстве.
«Ласточкин хвост» — с ее помощью есть возможность изготавливать открытые/скрытые шиповые соединения (для соединения двух и более отдельных деталей).
Кромочные фрезы по дереву для дрели(для обработки краев) оснащены подшипником, который может упираться в край заготовки и направлять движение. Он обеспечивает правильное движение фрезы по кромке обрабатываемого изделия. Без подшипника могут применяться для обработки детали в абсолютно любом ее месте.
Цилиндрические — используются при обработке ровных поверхностей. Такие фрезы выпускаются с прямыми или же винтовыми зубьями.
Торцовыми фрезами, чаще всего, обрабатывают плоские поверхности. Торцовые фрезы обладают осью вращения, расположенной перпендикулярно к обрабатываемой поверхности.
При изготовлении выемок и сложных углублений применяются концевые фрезы по дереву для дрели. А вот фасонные фрезы чаще используют при изготовлении деталей, у которых сложная поверхность.

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Другие насадки

Дрель может работать не только с деревом, но и с бетоном. Так, например, специальная коронка позволяет проделывать широкие отверстия в твердом составе. Применение коронки по бетону может потребоваться во время строительства или ремонтных работ, поэтому возможность использовать привычную дрель будет как нельзя кстати.

Коронка по бетону для дрели

Подобные инструменты применяют при необходимости проложить канал для коммуникаций:

проводов электрической сети;
газовых труб;
телефонных и интернет кабелей.

Существует специальный вид коронок с алмазным напылением — они эффективно справляются с бетоном и другими твердыми поверхностями.

Как видно, простая насадка может превратить обыкновенную дрель в многофункциональный станок. Легкость использования и компактность устройства делают его более привлекательным, чем сложное в управлении и дорогостоящее профильное оборудование.

Примеры работ выполненные фрезером

В этой главе речь пойдет о наиболее популярных видах работ фрезером, без которых не сможет обойтись ни одна мебель.

Шиповое соединение «ласточкин хвост»

В промышленных масштабах нарезка шипов производится на узкопрофильных станках, обладающих большой эффективностью, и не менее высокой стоимостью.

Поскольку в домашних условиях нет необходимости массово резать «ласточкин хвост», вполне можно обойтись ручным фрезером и специальным шаблоном.

специальный шаблон для шипового соединения

При помощи специальной конусной фрезы, нарезаются шипы с одинаковым шагом на обеих частях заготовки. Поскольку подобные изделия, как правило, изготавливаются из мягких сортов древесины, насадки не приходится часто затачивать, и они долго сохраняют геометрическую форму и размеры.

Поэтому соединение получается без люфтов и очень надежным. Такой тип сращивания углов часто применяется для изготовления ящиков для мебели, различных шкатулок и дверных коробок.

Существует еще «Т» образное соединение «ласточкин хвост».

Т-образное соединение ласточкин хвост

Для него также предусмотрены специальные фрезы, и нет никаких сложностей в изготовлении таких конструкций ручным фрезером. Применяется в основном для изготовления оконных рам с внутренними перемычками.

Выборка четверти

Четверть (фальц) представляет собой выемку по краю заготовки, имеющую прямолинейную форму и проходящую по всей длине. Фрезеровка такого типа предназначена для изготовления дверных коробок и оконных рам.

Относится к типовым способам обработки и обычно не представляет особого труда для начинающего столяра. Выполняется, как правило, без шаблона, в качестве направляющей используется кромка заготовки.

Единственное условие – кромка должна быть идеально ровной, в противном случае выбранная четверть повторит все изъяны на торце. Для этого край заготовки предварительно обрабатывается торцевой фрезой с использованием направляющей.

Для такой работы выпускаются специальные фальцевые фрезы, в комплекте к которым идут подшипники разного диаметра, каждый под свою глубину выборки четверти.

Выборка четверти на различную глубину

Если вы производите выборку четверти постоянного размера, имеет смысл приобрести ступенчатую фальцевую фрезу, которая позволяет в один проход выбрать четверть и обработать торец заготовки.

Фреза для фрезерного станка

ВАЖНО! Такой насадкой надо работать с применением шаблона (соответственно и копировального кольца) или, что значительно проще – используя направляющую для фрезера.

Врезка петель и замков

При самостоятельной установке дверей вы обязательно столкнетесь с проблемой врезки петель и замков. Издревле эта процедура выполнялась с помощью дрели, стамески и острого сапожного ножа.

Времени и сил уходило много, и всегда был риск испортить дверное полотно и нанести травму руки. С помощью ручного фрезера и торцевой фрезы можно самостоятельно выбрать углубление под замок и петли не хуже, чем в заводских условиях.

Для этого, помимо собственно фрезера, понадобится шаблон. На мебельных фабриках или столярных мастерских используются промышленные варианты, которые выдерживают изготовление сотен дверей, но и стоимость имеют соответствующую.

При разовом применении такой шаблон вряд ли окупится, дешевле обратиться к мастеру. И все-таки есть способ сэкономить средства и получить блестящий результат. Можно изготовить универсальный шаблон самостоятельно, при помощи того же фрезера.

Изготовление паза в двери

Делается он из обрезков МДФ плиты и фанеры толщиной 8-10 мм. Направляющие шаблона имеют продольные пазы для регулировки размера, это позволяет производить работы на разных дверных полотнах.

Технология работы проста – необходимо закрепить дверное полотно обрабатываемой поверхностью наверх, и закрепить шаблон при помощи струбцин.

Затем выставить размер в соответствии с контуром устанавливаемого замка или петель и произвести выборку материала. Разумеется, перед использованием следует откалибровать шаблон и нанести разметку, используя ненужную заготовку, а затем переходить к чистовому дверному полотну.

Фрезы комбинированные

Используют модели для объединения двух заготовок. Сделать это возможно по торцу или кромке. Сочетают преимущества шаровых и пазовых, при этом дополнительно шлифуют и расширяют плоскость.

Комбинированные универсальные

Получают паз-шип, которые находятся напротив. Не сменяются, как это бы было в случае работы стандартными методиками.

Пазо-шиповые

Конкретно такие вариации нужны для произведения паза в заготовке первой, а шипа во второй. Размеры подгоняются идентичными, дополнительных манипуляций не требуется.

Для изготовления вагонки

Принцип действия похож на предыдущий, но оснастка позволяет получить фигурные выемки паза и шипа с увеличенной рамой соприкосновения. Это в результате улучшает соединение деталей.

Комбинированные рамочные

Включают упорные подшипники, режущие ножи, фиксатор и шайбу, установленные на общей платформе. Исполняются в мультикомплексных работах. Не вынимаются деталь фреза, достаточно выставить настройки.

Типы конструкций

В магазинах можно наблюдать очень большое количество различных вариантов насадок, которые имеют разную стоимость и назначение. Если изучить конструктивные особенности, то можно выделить несколько виды фрез, предназначающиеся для ручного фрезера:

Сборные, обладающие видом болванки с приваренной кромкой. Такие фрезы можно очень легко изготовить, а потому много изделий предоставляются именно в такой конструкции.
Имеющие сменные кромки. На изделии можно будет сменять кромки. В том случае, когда с одной стороны нож затупился, тогда фреза переворачивается и работу можно продолжать.
Монолитные. На основании имеются выточенные режущие кромки. Стоит отметить, что такие инструменты довольно редко выходят из строя, но если произвести несколько заточек, то деталь нужно будет заменить. Заточить насадку несложно, только не следует нарушать определённый градус.

Выбор стоит производить, отталкиваясь от имеющейся ситуации, а также от материала, который обрабатывается.

Классификация по лезвию

Фрезы предоставляются покупателям в наклонном, спиральном или вертикальном расположении лезвий. Те детали, которые имеют прямые кромки, будут срывать с детали кусочки дерева, а потому могут образоваться сильные сколы. Это будет влиять на качество фрезеровки. Стоит отметить, что если выбирать наклонное лезвие, то такой проблемы можно избежать.

На выбор покупателям предоставляются несколько типов лезвий:

Быстрорежущие, которые обозначаются буквами HM. Такой инструмент рекомендуется применять в том случае, если нужно работать с мягкой древесиной.
Твёрдосплавные, маркирующиеся буквами HSS. Применять необходимо, если нужно обработать твёрдую древесину.

Второй вариант обладает большим температурным коэффициентом. А также у них лучшие характеристики, поэтому и стоимость выше.

Основные действия и их порядок

Дерево относится к мягкому сырью. Для его обработки разработаны разные виды режущих инструментов. При выборе оснастки нужно учитывать:

Нож для древесных заготовок нельзя использовать для шлифовки или разрезки металлоконструкций.
Сверло для металлов, создано из крепких высоколегированных составов, которые не могут негативно повлиять на операцию с ДСП. Не будет перегрева мотора и редуктора. Такую конструкцию имеет концевое лезвие, им раскраивают листовой материал, выполняется пазовая фрезеровка небольших размеров. Хотя такие модели наделены небольшим количеством перьев.

Пазовая фреза с разной геометрией, удобна для создания протяженных борозд. А фасонные резчики применяют только для извилистых сложных проектных конфигураций.

Кромочный нож

Кромочный нож сам говорит о своем назначении, им хорошо шлифовать боковые стороны. На конец таких лезвий устанавливают подшипник, он регулирует направление, не дает уйти в сторону от формирования края. Отделку выполняют как на прямой, так и фасонной кромке.

Ремонты деревянных строений не обходятся без заделки старых отверстий и вырубки новых.

Исполнительный механизм разной конструкции

Для этого нужно сверло, а для выполнения нескольких задач понадобится целый набор.

Где каждый инструмент имеет свои размеры по диаметру, длине. Они имеют особенность — пропорционально меняться. При увеличении или снижении одного значения, в ту же сторону изменяется другой показатель. Тонких и длинных элементов не бывает, они попросту сломаются от незначительной нагрузки. К примеру, при 12 мм. диаметре, по длине будет сверло для дрели 50 мм., встречаются и 60 мм. По виду такие приспособления тоже различные:

спиральные;
винтовые;
перьевые;
кольцевые;
зенкеры;
гибкие.

Сквозное пространство может быть создано, разное по геометрической форме:

цилиндрическое;
коническое;
ступенчатое;
квадратное.

Механизм для древесной обработки, в отличие от металлической, имеет конический конец, им намечают место сверления.

Безопасность при работе

После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.

Использовать стандартные фрезы при работе с дрелью можно, главное соблюдать ограничения, изложенные в нашем материале.
