Электропроводка в каркасном доме своими руками: пошаговая инструкция по монтажу

Предварительные работы и все, что потребуется

Существует два способа провести электропроводку в помещении: поверх стен (открытый способ) и закрытым методом (когда провода маскируются внутри стен). Но какой бы вы вариант не выбрали, вам потребуются некоторые знания и соблюдение правил электротехники. Для осуществления всех работ вам потребуется:

Дрель;
Шуруповерт;
Рулетка;
Кусачки;
Уровень;
Нож.

Приобретать требуемый материал нужно только после составления плана прокладки проводов. Для этого, при помощи рулетки, замеряем все помещения. Имея все данные, составляем схему дома с уточнением всех размеров на плане. На схеме ставим отметки, где будет устанавливаться та или иная электрическая точка, в расчет берется все: и розетка, и выключатели, светильники, и даже сам щиток. С учетом европейских стандартов, которые используются теперь и у нас, выключатели располагаем на высоте 90 см, в то время, как розетки устанавливаются на высоте 30 см.

Необходимо быть предельно внимательным к расчету требуемого количества проводов. Опираясь на составленную схему, высчитываем необходимую длину проводов и для запаса накидываем еще несколько метров. Для проводки, установленной снаружи, больше подойдет кабель цилиндрический ПВС, обладающий парной изоляцией, с медной гибкой проволокой. Для внутренних коммуникаций предпочтение стоит отдать трехжильным проводам ВВГ или же NYM.

Проводка в каркасных домах применяется трехжильная. С приблизительным сечением проводов для включателей 1,5 мм2, для розеток – 2,5 мм2, а вот для электробойлера или электроплиты сечение уже от 4 до 6 мм2.

Для большей безопасности кабель требуется дополнительно заизолировать, используя для этого или гофрированную трубу, или кабель-пеналы, которые по длине должны быть не короче проводов. Кроме самого кабеля, вам потребуется:

Электрощиток с наличием следующих устройств: выключатель УЗО и автоматы для каждой группы точек;
Розетки и выключатели, соответствующие вашим вкусовым предпочтениям;
Коробки распределительные;
Клипсы, саморезы и другие элементы крепежа.

После того, как план составлен, если после всех проверок вы поняли, что изменений больше вноситься не будет, можно приступать к разметке помещения. Для этого вам потребуется уровень и рулетка. Не отклоняясь от схемы, отмечаем маркером или карандашом места установки электрических точек, а также место установки электрощита и распред-коробок. Дальнейшие подготовительные работы заключаются в пробивании стен, подготовке мест крепления светильников, розеток и выключателей.

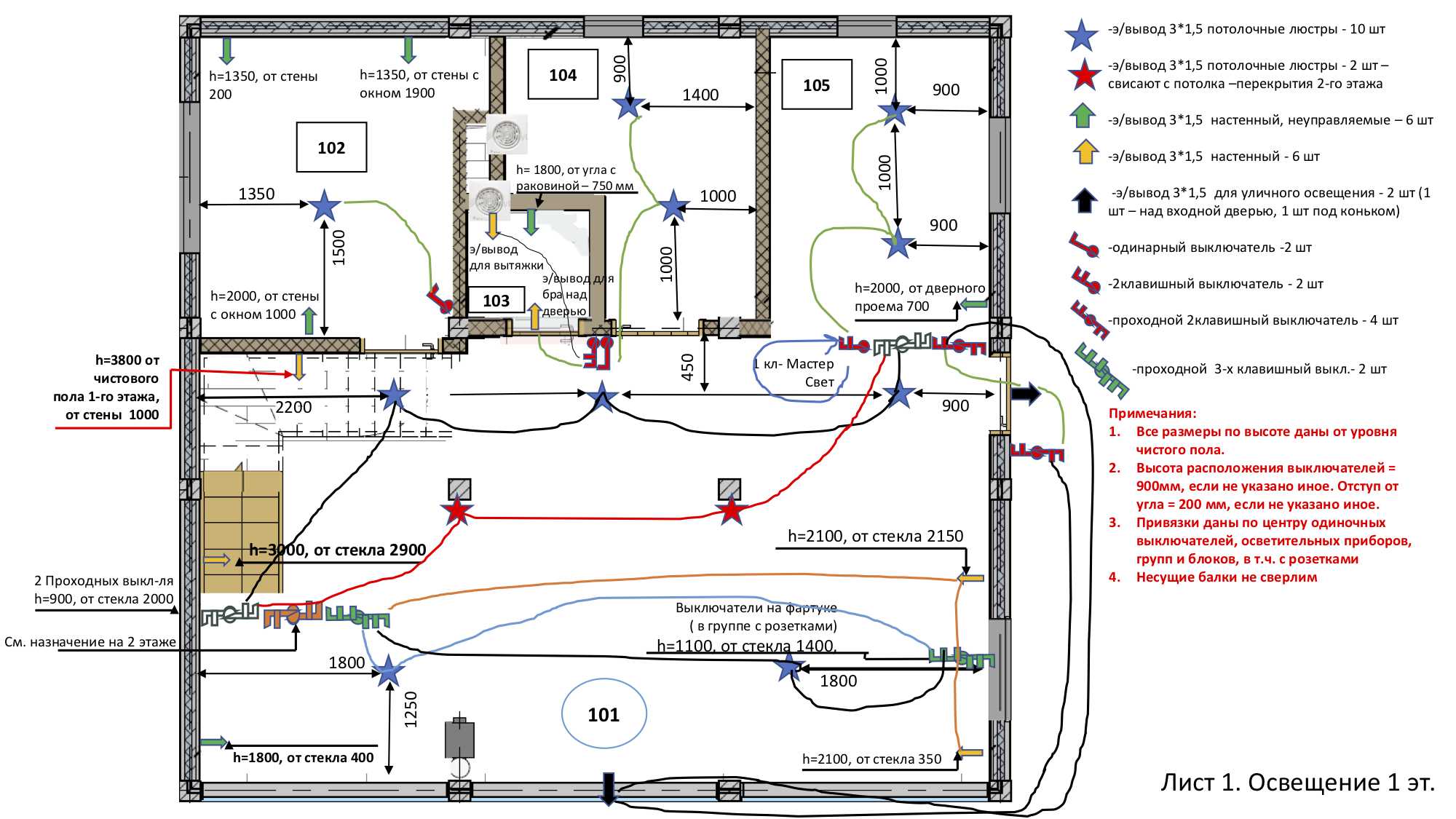

Разработка проекта электропроводки

Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.

Проектирование требует повышенного внимания

Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.

Материалы и инструменты для изготовления своими руками

При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.

Основные материалы для проводки в каркасном доме:

кабель электрический, имеющий сечение в 14 мм;
коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
розетки и выключатели необходимого уровня функциональности;
крепёжные элементы и переходники приобретаются с большим запасом.

Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.

Правила, нормы, расчёт нагрузки

Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

Стандартные параметры нужно учитывать при монтаже

При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы

В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании. Нормативы следует учитывать для безопасности электросистемы

Нормативы следует учитывать для безопасности электросистемы

Проведение кабеля в дом и от щитка

Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:

счётчик электроэнергии;
вводный двухполюсный автомат защиты;
защитный автомат отключения по группам;
прибор УЗО.

Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.

Выбор материалов и безопасность

При подборе кабелей и приборов предпочтение следует отдавать качественной продукции, на которую продавцы могут предоставить сертификат соответствия. От этого зависит срок службы коммуникаций и безопасность людей.

Для подводки к дому можно использовать кабель с толстыми алюминиевыми жилами, норма для внутренней прокладки — медная проводка. Еще в процессе проектирования необходимо предусматривать установку трехжильного кабеля, в котором одна жила (желто-зеленая) предусмотрена для заземления. Следует покупать кабели, безопасные в пожарном отношении. Для коммутации следует использовать шины с медными или латунными сердечниками.

Требования ПУЭ

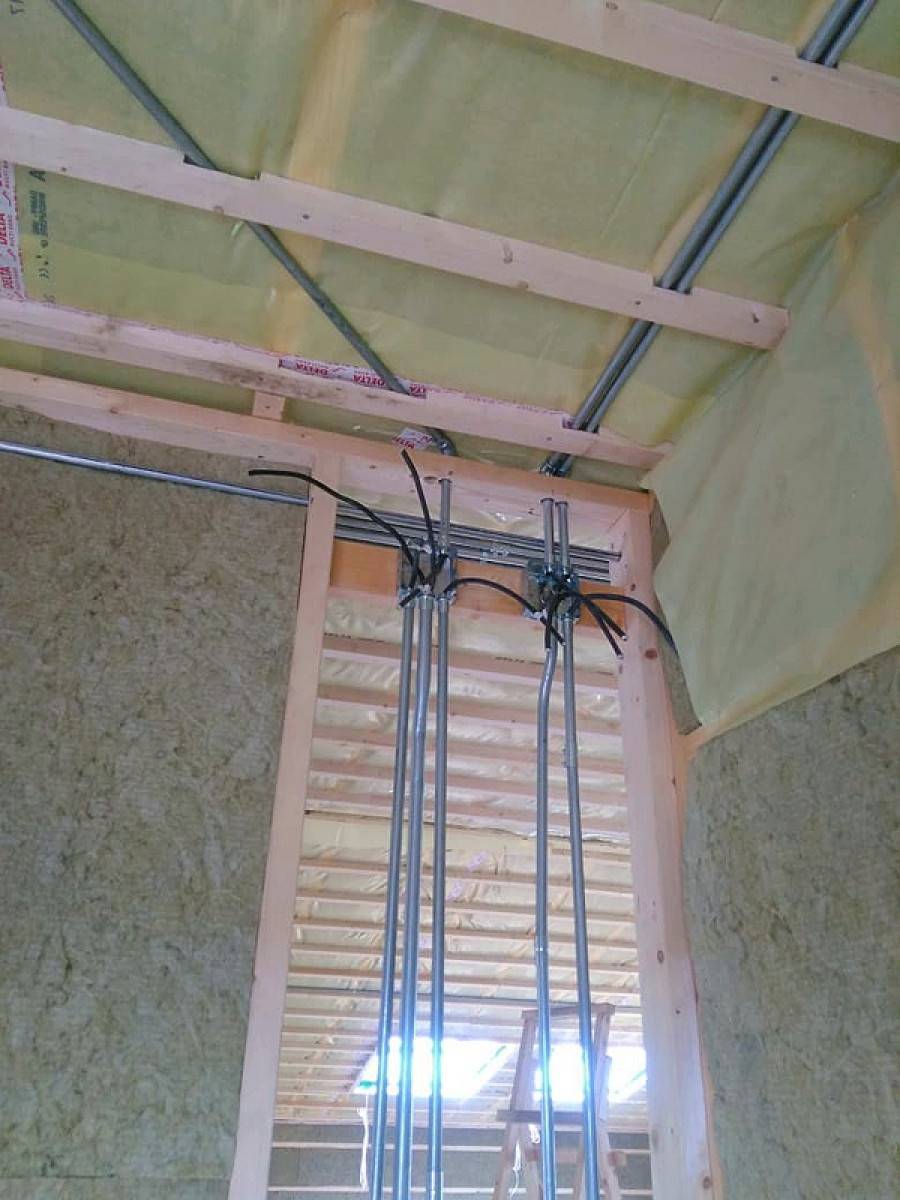

Согласно этих правил, в перегородках, стенах и потолках из горючих материалов скрытая проводка может быть проложена только в металлических трубах или закрытых коробах с толщиной стенки 1,2-2,5 мм, которые, в случае короткого замыкания, обладают локализующей способностью. Их укладывают в пустоты в конструкциях или на подготовку под полы.

ПУЭ предусматривает укладку кабелей:

В стальных или медных трубах;
Коробах;
Металлических гибких рукавах;
Замкнутых пустотах и каналах;
Бороздах под штукатуркой;
Монолитных конструкциях при изготовлении.

Запрещают использовать пластиковые и металлические гофрорукава. Стыкование между элементами осуществляется пайкой, сваркой или резьбовым соединением. При толщине кабеля более 2,5 мм прокладывается вторая линия.

Скептики относятся с сомнением к консервативности ПУЭ. На первом месте среди причин пожара стоит неисправность дымоходов, на втором – короткое замыкание при неправильно выполненном соединении проводки, 20 % возгораний обеспечивают поврежденные электроприборов. Прокладка кабеля в трубах – материалоемкий процесс, к тому же в каналах скапливается конденсат, неблагоприятно сказывающийся на работе цепи.

Опыт скандинавских стран и Америки доказывает, что в каркасных домах возможно применение скрытой проводки без указанных ограничений. Основное условие – качественность материалов, соединений и автоматики.

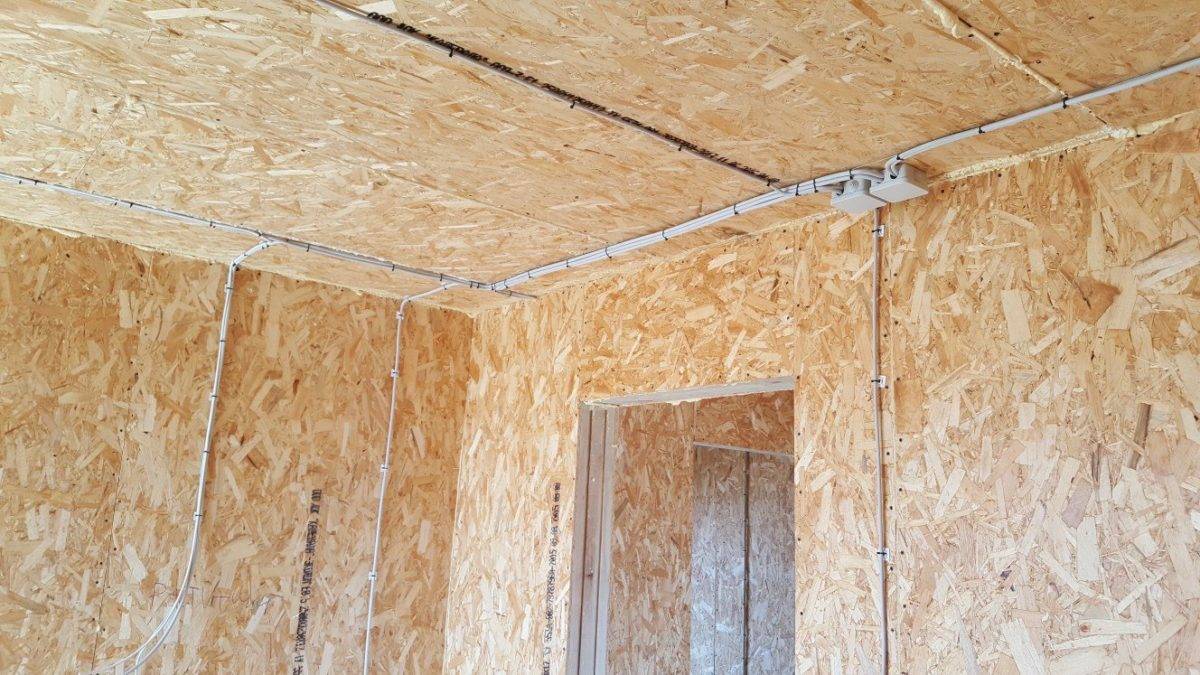

Прокладка электропроводки в электротехнических коробах и кабель-каналах

В данном случае проводка укладывается в пластиковые специальные короба, которые называют кабель-каналами, они должны быть сделаны из огнеупорного пластика.

Чтобы аккуратно установить кабель-каналы, необходимо затратить немало терпения и времени. При этом нужно обладать некими навыками и хорошим инструментом.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Использование коробов дает возможность изменять конфигурацию прокладки электропроводки и добавочно размещать выключатели и розетки.

На рынке можно повстречать короба различных цветов и размеров. В комплекте даются разные добавочные элементы: уголки, как внешние, так и внутренние, заглушки, стыки. Это дает возможность в значительной степени упростить процесс установки электропроводки в каркасном доме.

Но у этого способа есть и ряд недостатков, среди которых самый частый – размещение на непросохшей деревянной вагонке коробов. Со временем дерево коробится, и короб начинает деформироваться.

Прокладку в кабель-каналы проводки необходимо проводить только после полного высыхания древесины. В таком случае удастся избежать повреждения проводки в результате ее деформации.

Из перечисленных выше способов прокладки электропроводки использование кабель-каналов приводит к увеличению стоимости процесса. Но если сопоставить все недостатки и преимущества, это самый предпочтительный способ укладки электропроводки.

Планирование

Монтаж электросети в доме всегда начинается с планирования и составления схемы. На этот этап часто обращают мало внимания, но он не менее важен, чем сами работы по обустройству электропроводки.

При планировании учитывают два важнейших момента:

Планировку самого дома;
Необходимую мощность сети.

Определяя мощность, хорошо продумывают, какие приборы будут использоваться в быту. Если освещение не потребляет много электроэнергии, то, например, насосы потребуют уже заметных мощностей сети. Смотря и на то, как потребители электричества будут распределены по помещениям.

Планировка дома играет важную роль, поскольку разные помещения предназначены для различного использования, и, соответственно, в них надо проводить различную проводку.

Необходимо планировать всё так, чтобы электросетью было удобно пользоваться. Например, в главной жилой комнате предусматривают столько розеток, чтобы можно было подключить всю технику, и ещё остались свободные для временного пользования.

От выбора мощности и распределения потребителей по типам зависит расположение распределительных щитков и защитных устройств, их количество.

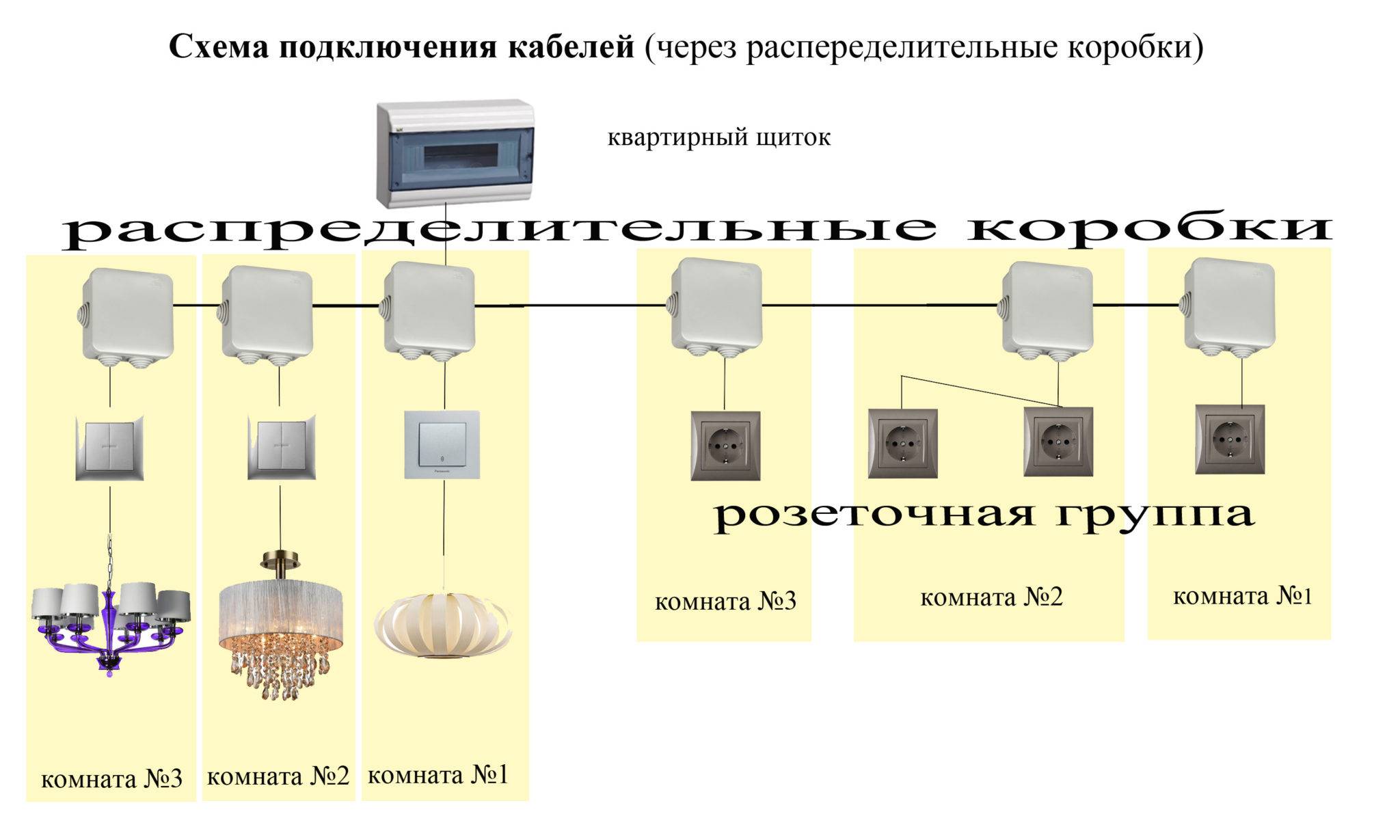

Благодаря правильно составленной схеме, можно будет легко рассчитать количество необходимых материалов и их тип, в частности — марки кабелей, их сечение и количество жил. Это избавит от ненужных трат.

Набор инструментов

Монтаж электропроводки требует специального инструмента. Если пару проводков еще можно зачистить ножичком, то при масштабных работах нужно приобрести:

Болгарку (угловая шлифовальная машина).
Перфоратор (им делают сквозные отверстия, монтажные пазы).
Штроборез (формирует канавки в кирпичных, бетонных и блочных стенах).
Съемник изоляции (чтобы зачищать концы проводов, кабелей).
Клещи (обжимают провода).
Нож для проводов.
Пассатижи, молоток, бокорезы, отвертки.

В качестве вспомогательных и защитных средств необходимы: хорошая стремянка, чтобы без проблем монтировать электроприборы на потолке или прокладывать кабель, респиратор, рукавицы.

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов, но создает – неразъемность соединений.

Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым.

Линейное расширение от изменения температуры у разных металлов не одинаково. Особенно сильно меняет линейные размеры алюминий. Поэтому со временем между контактом соединенных металлов образуется зазор, Для того, что бы забыть об обслуживании под винты устанавливаются шайбы гровера. Гровер нивилирует возникающие тепловые расширения.

Нужно ли делать полукольца под резьбовым соединением?

Если не делать у проводника полукольцо, то площадь соприкосновения провода с контактной площадкой электроприбора будет гораздо меньше, а это значит, что в определенных случаях, могут возникнуть проблемы.

Как еще монго увеличить площать соединения в резьбовом соединении?

Для увеличения площади поверхности проводника его можно расплющить. например, плоскогубцами, надфилем или на наковальне.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

Пружинные клеммы Wago — Ваго

Для использования этого типа соединений, с токопроводящей жилы снимается изоляция и вставляется в клемму. Самые распространенные клемники выпускаются (Ваго).

А, что за белая паста находится внутри клемника Ваго?

Внутри клемников находится специальная паста, недопускающая окисления. Поэтому, в подобных клемниках можно зажимать медные и аллюминевые провода.

Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

Клемники рассчитаны на соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2. По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Автоматика

Для обеспечения защиты от перегрузок, колебания напряжения или утечек в домашней электросети применяют автоматические предохранители. Их выбирают с учетом характеристик цепей и требуемой степени безопасности.

Автоматы защиты от перегрузок

Основная задача автомата защиты от перегрузки – уберечь систему от перегрева при возможных замыканиях или одновременного включения электроприборов.

Его подбирают по значению превышения тока и времени отсечки, тока перегрузки. Учитывают максимально возможное количество приборов, подключаемых в цепь, допустимую величину нагрузки, которую может выдержать кабель без нагревания, время срабатывания защиты.

Перегрузка возникает, когда к сети подключают много бытовых приборов. Суммарная мощность при их одновременной работе приводит к перегреву элементов электрической линии – кабеля и соединений.

При любом коротком замыкании в сети автомат производит механическое отключение электричества. Значение превышения тока отсечки по отношению к номинальному в 3-5 раз предусмотрено в предохранительном устройстве типа В (для световых цепей), в 5-10 раз – автоматах типа С (для розеточных линий).

Время отсечки при коротком замыкании в квартирах не должно превышать 0,4 с – для цепей с напряжением 220 Вольт, 0,1 с – для 380 Вольт.

Основные характеристики автомата защиты промаркированы на корпусе и должны соответствовать ГОСТ 50571.5-94

Устройство защитного отключения

УЗО определяет разницу между входящим и выходящим из домовой сети током. Если она равна нулю, утечка отсутствует. При касании провода корпуса прибора или земли обратный ток уменьшается. Устройство срабатывает и отключает цепь. Как правило, причиной становится повреждение изоляции кабеля.

УЗО защищает человека и животных от поражений электрическим током при косвенном или прямом прикосновении к источнику напряжения. Возникшая разница в дифференциальном токе приводит к срабатыванию устройства. Помимо этого, при повреждении изоляции исключается возгорание прибора.

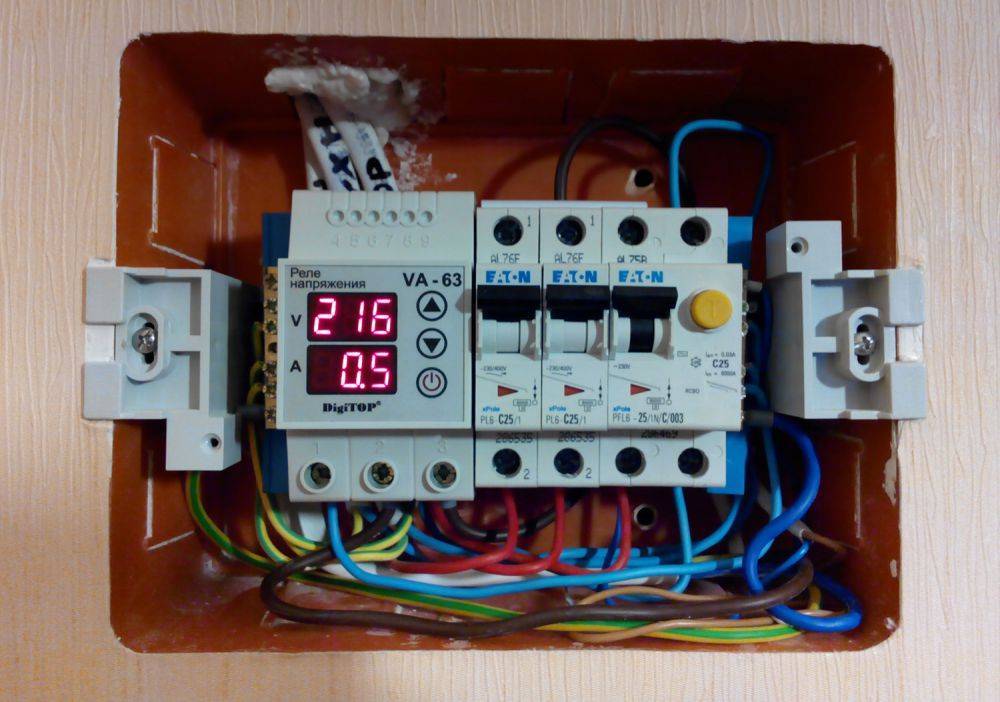

Реле контроля напряжений

В отечественных линиях электропередач часто скачет напряжение. На подстанциях защита срабатывает через несколько секунд после возникшей ситуации. Этого достаточно, чтобы вывести из строя большую часть домашних приборов и устройств. Их ремонт не является гарантийным обязательством, поэтому замену в мастерской сгоревших запчастей придется оплачивать из своего кармана.

Для защиты приборов от скачка напряжений в сети в домовую систему встраивают специальное реле. При увеличении электропотенциала оно срабатывает практически мгновенно и отключает работающую электронику.

Молниезащита

Молния – частая причина пожара. Для деревянного каркасного дома она опасней, чем для сооружений из кирпича или бетона. Молниеотвод не только предохраняет приборы от перегрузки и выхода из строя, но и защищает жизни жильцов.

Для отвода огромного напряжения от прямого удара молнии устраивают пассивную молниезащиту. Она состоит из приемника, отводящего проводника и отдельного заземляющего контура в виде треугольника. Тип устройства зависит от материала кровли. Для металлических поверхностей применяют молниеприемник в виде стержня, по шиферным или деревянным покрытиям укладывают стальной прут или трос, по черепичным – сеточную конструкцию.

Заземление

Наиболее популярно модульное заземление, так как его устройство не требует большого земельного участка рядом с домом. Оно представляет собой углубленные в землю на 2-3 метра штыри, соединенные по верху металлическим каркасом в виде треугольника. Сооружение присыпают почвой слоем толщиной 50 см. К зданию в траншее прокладывают проводник из круглой стали.

К нему через опрессованное болтовое соединение подключают желтый одно- или многожильный провод. Вторым концом он набрасывается на главную заземляющую шину, обычно расположенную в электросчетчике.

Аналогично выполняют линейное заземление, только в виде прямого отрезка, а не треугольника. При наличии нескольких щитов в доме заземляющий контур прокладывают по периметру.

Защиту больших строений обеспечивают глубинные и фундаментные заземления.

Принцип работы у них такой же, как у модульного.

Как производится соединение проводов

Какие существуют варианты соединений?

Первый вариант — скрутка. Этот вариант не подходит
согласно правил устройства электроустановок (ПУЭ)
Вариант 2 — соединение пайкой — больше подходит для небольших проводов,
поскольку делает полученные соединения не разборными.
Вариант 3 — болтовое соединение — такое соединение наилучшим образом подходит
для мест крепления люстр и лампочек.
Вариант 4 — пружинными клемами.
Вариант 5 — неразборные соединения опрессовкой

Коммуникационные коробки

Ко всем местам соединения небходимо иметь доступ. Делается это
в распределительных коробках, которые специально высверливаются под потолком. Коробка
должна иметь доступ, чтобы в случае необходимости можно было бы поправить.

Как делать коммуникационные коробки?

Отверстия под коммуникационные коробки делают при помощи специальных
насадок на дрель.

В полученное отверстие вставляют пластиковый стакан, к которому
будет крепиться или розетка или выключатель

В каждую такую коробку можно спрятать не больше 6 проводов

В данном случае провода скручиваются и потом навинчиваются на
колпачки.

Вариант пропайки проводов

Еще один вариант соединения проводов в строящемся доме — скрутка
и пропайка

В строящемся доме пропайка не рекомендуется, поскольку необходима
некоторая доля прозрачности соединения. Однако в малоточных соединениях, она очень
хорошо подходит.

То есть всегда остается риск того, что соединение не верно было
собрано и нужно будет раскручивать или обрезать соединения.

Поэтому при монтаже своего каркасного дома я не использовал скрутку
и спайку.

Спайка малоточных проводов

В данном случае, показано соединение двух телефонных проводов.
В результате многочисленных экспериментов, я пришел к вот такому оригинальному соединению.

Провод из телефонного колодца очень короткий и не дотягивается
до внутреннего помещения, поэтому приходится делать соединение в агрессивной внешней
среде.

Дело в том, что на соединение постоянно капает вода с крыши.
Стояла задача было оградить соединение от воды, а с другой стороны, сделать соединение
прозрачным. Что я и добился этой пластиковой бутылкой. Вода больше не попадает на
соединение, а конденсат тоже не причиняет вреда соединению.

Я знаю, что этот тип соединения будет поднят на смех многими
электриками, но соединение работает уже целый год.

Внимание!

Болтовое соединение для соединения проводов

Болтовое соединение обычно используется в оконечных устройствах.
и в клемных колодках. Они позволяют зажимать несколько проводов. Например, в электрощитке
и в розетке.

Пружинные соединения фирмы Ваго

Во время монтажа дома я исользовал пружинные клемы, например,
клемниками фирмы Wago — они создают довольно изящные соединения.

Клемники Ваго позволяют соединять провода различных типов и диаметров,
а специальная паста не позволяет окисляться соединению.

Такое устройство является новинкой для многих из нас.

Устройства считаются неразборными, однако провода можно вытащить
из клемника выкручиванием

Внимание!

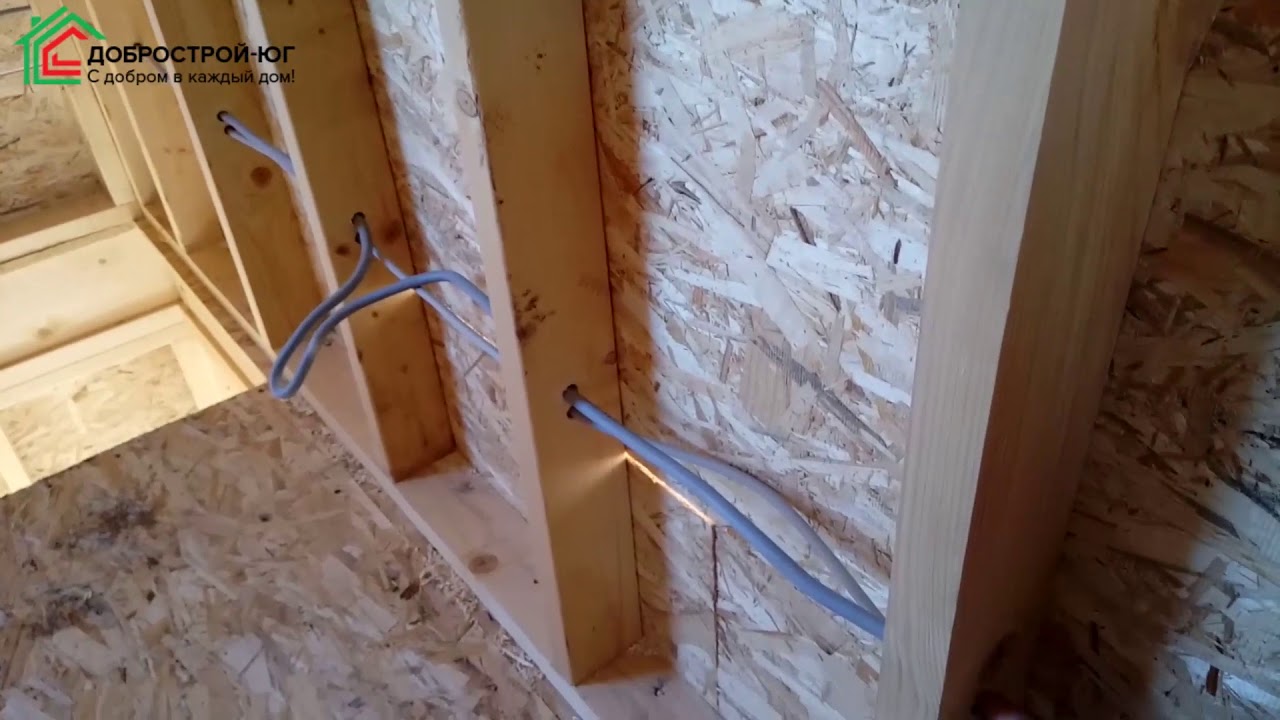

Прячем проводку в обшивке – что говорят правила, опыт и здравый смысл

В области нормативов и правил относительно скрытой проводки в каркасном доме творится обычная неразбериха. Действуют два нормативных документа: для электриков – ПУЭ, для каркасостроителей – СП. Документ «Правила устройства электроустановок» относит каркасные строения к деревянным, значит, скрытую проводку следует выполнять в металлической трубе, ни гофра, ни металлорукав не подходят. Подсчитайте для интереса, во сколько обойдется тонкостенная труба из металла, даже для среднего дома.

В нормативном документе о строительстве каркасных домов (СП) все проще. Там говорится о том, что можно пропускать кабеля внутри стен, перекрытий, пустот, отверстия в деревянном каркасе без труб и втулок. Оговаривается, что кабели должны иметь изоляцию, не распространяющую горение. Такие требования удовлетворяют обычные провода ВВГ-НГ или NYM. Какими нормативами пользоваться? При противоречии между общим и специальным документом, специальный имеет преимущества. СП принадлежит к ним.

Да и ПУЭ о скрытой проводке в каркасном жилье ничего не говорит о физических лицах, не являющихся предпринимателями, которые делают проводку своими руками. Малоэтажные дома пока не требуется сдавать никаким надзорным органам, пожарникам. Следует больше изучать опыт Скандинавии, Америки, где таких ограничений нет в помине. А ведь у них надзор гораздо строже, наказания за нарушения больше, а пожаров по вине электропроводки меньше.

Чтобы избежать пожара от скрытой проводки, материалы должны быть качественными, а монтаж — грамотным

Причиной пожара в каркасном доме чаще всего становится безграмотная проводка. Покупаем только качественный кабель, а не дешевый, неизвестно кем и где сделанный. Ищем проводку, произведенную по ГОСТу, где возможна, хоть и не 100% гарантия качества. Кабели сомнительного происхождения могут иметь изоляцию из неизвестных материалов, которые только помогут гореть. Сечение проводов тоже часто занижают против заявленной, чтобы уменьшить себестоимость.

При трехфазной сети грамотно подходим к разбивке потребителей на группы, чтобы нагрузка на каждую фазу была равномерной. Если на отдельную фазу приходится 5 кВт при общей мощности трехфазки 15 кВт, стараемся, чтобы каждая фаза в обычном режиме потребляла не больше. Но все же иногда возможна перегрузка, утечка тока, короткое замыкание. От всех форс-мажорных ситуаций защитит надежная современная автоматика. Покупаем продукцию мировых брендов – Electric, Schneider, Legrand, Hager, ABB. Дешевые автоматы могут просто отказать.

Соединения монтируем качественно, не применяем скруток с изолентой, которые не обеспечивают надежного контакта. Все должно быть доступно, расположено в распаечных коробках. Современные способы позволяют соединить проводку надежно, чтобы гарантированно обезопасить себя от неприятностей. Статистика утверждает, что 99%, неполадок сети приходится на контактные разъемы.
