В термогигрометр Это прибор, предназначенный для измерения относительной влажности и температуры окружающей среды. Относительная влажность определяется как отношение количества водяного пара на м3 воздуха и максимальное количество водяного пара, которое воздух может содержать при данной температуре.
Почему важно знать относительную влажность окружающей среды? Это важно для следующего: если относительная влажность низкая, будет происходить испарение воды, что может повредить хранящиеся продукты или обезвожить нашу кожу
Напротив, при высокой относительной влажности облегчается процесс конденсации водяного пара. Образовавшаяся вода накапливается на фруктах и других продуктах, способствуя росту плесени и, как следствие, их повреждению.
Современные термогигрометры не только позволяют измерять температуру и относительную влажность, но также могут вести запись ваших измерений и взаимодействовать с компьютером для обработки данных.
Немного истории
Первый гигрометр появился на рубеже XV и XVI веков стараниями итальянского художника и изобретателя Леонардо да Винчи. Прототип современного прибора состоял из весов и вертикального циферблата со стрелкой. На каждую чашу весов учёный поместил два одинаковых по весу шарика, один из которых был выполнен из воска, а второй – из ваты. При повышении уровня влажности вата намокала, становилась тяжелее и перевешивала восковой шар.
Спустя 3 века швейцарским естествоиспытателем Орасом Бенедиктом (1740-1799) был изобретён волосной гигрометр, основанный на способности обезжиренного волоса менять длину при изменении уровня влажности. Стрелка чутко реагировала на его длину и перемещалась вдоль шкалы. Прибор мог измерять влажность воздуха в пределах от 30 до 100%. Так, за 500 лет гигрометр прошёл путь от весов до современного электронного прибора, очень популярного среди широких слоёв населения.
Рекомендации по работе с прибором
Для отображения корректных показаний температуры и влажности прибора требуется от 15 до 60 мин после включения (время увеличивается при переносе прибора из холодного места в теплое, т.к. выделяется конденсат).
Если прибор перестал работать или работает с ошибками, нажмите кнопку RESET. Если прибор не реагирует на нажатие кнопки RESET, замените батарейку.
Комплектация
- Прибор (1 шт.)
- Батарея =1,5В типа «ААА» (1 шт.)
- Руководство по эксплуатации (1 шт.)
Кстати, производитель имеет право менять дизайн, технические характеристики и комплектацию устройства без предварительного уведомления
Обзор лучших психрометрических датчиков влажности на 2022 год
По внешнему виду, данные устройства напоминают уличные и комнатные термометры, но с двумя шкалами или более современного вида – электронные приспособления с выносным датчиком. Второй вариант может быть оснащён дополнительными функциями, потому и стоимость таких устройств в разы выше простых психометрических датчиков влажности. Популярность моделей, среди населения, завоевали психрометры от следующих производителей:
- «Стеклоприбор»;
- «RST».
Модель «ВИТ-2» от производителя «Стеклоприбор»
Психрометрический настенный прибор продольной формы, корпус из пластика, голубого цвета. Оснащён двумя шкалами измерения, которые подписаны. Справой стороны располагается психрометрическая таблица. Показатель влажности воздуха зависит от разности измерений «сухого» и «влажного» термометров. Инструкция по эксплуатации:
- Фиксируется показатель температуры и влажности воздуха;
- От значения температуры отнимают значение влажности;
- Полученный результат ищут в таблице справа и находят показать влажности воздуха на данный момент.
Психометр «ВИТ-2» от производителя «Стеклоприбор», внешний вид
Технические характеристики:
| Тип: | спиртовой |
| Габариты (сантиметры): | 32,5/12/5 |
| Диапазон измерения температуры: | +15-+40 градусов |
| Температурный диапазон измерения влажности: | +20-+40: °С – 1 м, |
| 20-90: относительная влажность, мин | |
| Деление шкалы: | 0,2 градуса |
| Жидкость в приборе: | толуол, метилкарбитол |
| Материал: | пластик |
| Средняя стоимость: | 320 рублей |
ВИТ-2 Стеклоприбор Достоинства:
- Прибор прост в использовании;
- Недорогой;
- Долгий срок службы;
- Компактный;
- Точный.
Недостатки:
Не вывялены.

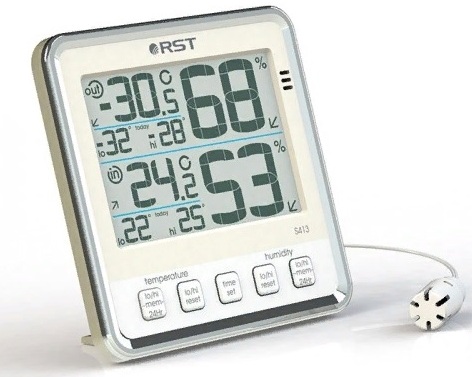

Модель «RST02413» от производителя «RST»
Оборудование квадратной формы с большим дисплеем и хромированной вставкой, оснащёно проводным датчиком. Очень точно определяет влажность и температуру воздуха, реагирует на малейшие изменения в воздушной среде.
Можно устанавливать время для корректного отражения минимального и максимального значений показаний в течение суток. Управление метеостанцией осуществляется с помощью кнопок.
Психометр «RST02413» от производителя «RST» с замеренными показаниями
Технические характеристики:
| Тип: | электронный |
| Габариты (сантиметры): | 10,2/10,2/0,9 |
| Диапазон температур: | -50-+70 градусов на улице, от -10 в помещении |
| Диапазон влажности (%): | 20-99 – на улице и в помещении |
| Разрешение (%/градус): | 0,1 – на улице, в помещении – 1 |
| Цвет: | серебристый |
| Длина шнура датчика: | 3 метра |
| Питание: | 2 батарейки типа «АА» |
| Страна-производитель: | Швеция, КНР |
| Сколько стоит: | 1950 рублей |
RST02413 RST Достоинства:
- Большой дисплей;
- Крупные цифры;
- Длинный провод для выносного датчика;
- Минимальный набор функций;
- Инструкция на русском языке.
Недостатки:
Не выявлены.
Устройства для измерения влажности и температуры воздуха – гигрометры и термогигрометры – как выбрать и заказать?
Современный гигрометр купить Вы всегда можете в нашей компании «Ланфор». Мы сотрудничаем с проверенными и надежными производителями. Это не только отечественные, но и зарубежные фирмы.Гигрометр – устройство, позволяющие измерять влажность. Впервые создан в конце 17-го века французским ученым. С тех пор многократно совершенствовался и улучшался. Сегодня используется в различных метеорологических службах, научно-исследовательских предприятиях, а также на некоторых видах производства.
ВидыОдним из самых популярных является гигрометр психрометрический. Использует пару спиртовых термометров. Один из них сухой, второй – влажный. При повышенной влажности воздуха, влажный термометр дольше сохраняет влагу. Измеряя разницу влаги на обоих термометрах, можно измерить влажность воздуха. Этот прибор многим известен еще со школьных уроков физики.
Современный гигрометр влажности может быть также и многих других типов.
- Волосяной. Используется простой человеческий обезжиренный волос.
- Весовой. Строение устройства включает в себя специальный насос. С его помощью откачивается определенное количество воздуха. Измерив вес воздуха до и после откачивания, можно определить количество влаги.
- Пленочный. Очень похож по своему строению на волосяной. Используется небольшая тонкая пленка, очень чувствительная к влаге.
- Электролитический. Используются базовые знания химии, в частности проводятся операции с хлористым литием.
- Конденсационный. Один из самых современных и эффективных приборов. Использует металлическое зеркало.
- Керамический. В основах устройства лежит свойство керамической массы впитывать влагу.
ТермогигрометрЕсть устройства, которые покажут не только уровень влажности, но и температуру окружающего воздуха. С этим прекрасно справится современный термогигрометр цифровой. Он отличается хорошей точностью и надежностью.
Где купить?Вы всегда можете любой термогигрометр купить в нашей компании. Мы предоставляем все необходимые консультации и подскажем, какой из приборов подойдет для Ваших целей лучше других. К каждой модели прилагается вся необходимая документация, включая сертификат качества. Также вы можете заказть термогигрометр с поверкой.Мы предлагаем доставку по всей стране в самые кратчайшие сроки. Вам не нужно искать специализированный магазин в своем городе. Смело заказывайте устройство у нас. Мы гарантируем качество и эффективность своей продукции.
Разновидности
подразделяются на:
- бытовые (для домашнего применения);
- промышленные варианты (для производственных целей).
По принципу действия приборов различают следующие типы устройств: пьезоэлектрические, оптоэлектронные, резистивные и ёмкостные.
Пьезоэлектрические
Внутри пьезоэлектрического гигрометра встроена покрытая плёнкой пластинка из пьезоэлектрика (чаще всего это кварцевый кристалл). Плёнка реагирует на увеличение влажности тем, что тяжелеет и замедляет процессы колебания электромеханической системы, работу которой обеспечивает автогенератор.
Приборы отличаются удобством использования и могут использоваться в быту, хранилищах документации, административных зданиях, овощехранилищах, различных складских помещениях.
Оптоэлектронные
Принцип действия прибора основан на работе оптоэлектронного блока. Процесс измерения влажности привязан к измерениям точки росы на зеркале. При разработке такого прибора использовался закон физики: когда температура равна точке росы, жидкая и газообразная стадии находятся в термодинамическом равновесии.
Главными действующими элементами прибора является фотодетектор и регулятор температуры зеркальной поверхности, между которыми устанавливается обратная связь. Вначале происходит процесс охлаждения до значений ниже точки росы, затем нагрев до заданных показателей.
Направляемые от фотодетектора в сторону температурного регулятора импульсы позволяют установить постоянный температурный режим на зеркальной поверхности, который эквивалентен точке росы. Термодатчик определяет температуру. На основе показателей давления и температуры ЭБУ с высокой точностью вычисляет уровень влажности.
Высокоточные гигрометры востребованы на химических предприятиях, в хранилищах медикаментов, в различных лабораториях. Приборы приобретают в семьях, где заботятся о здоровье.
Резистивные
Второе название резистивных — кондуктометрически
Приборы измеряют электропроводность гигроскопичных солей (электропроводящих полимеров, оксида алюминия).
Приборы подходят для использования в быту, на складах древесины и мебели, в овощехранилищах, больницах, поликлиниках.
Емкостные
В емкостный гигрометр встроен металл оксидный конденсатор, который поглощает влагу из окружающего пространства. Диапазон измерений составляет от 5% до 95%. Принцип работы прибора основан на диэлектрической проницаемости воздушной массы, которая оказывает прямое влияние на уровень влажности.
У данных моделей есть существенный недостаток — неизбежное «старение» основных элементов. Емкость детектора неизбежно снижается с течением времени. Поэтому такой гигрометр требует периодической калибровки.
Круг использования емкостных приборов очень широкая — от строительных площадок до производственных цехов.
Зачем электронный термогигрометр дома?
Все более актуальной становится проблема снабжения жилья теплом. Его объективные показатели могут стать весомым аргументом в спорах с тепловиками. Кроме того, этот маленький приборчик поможет контролировать работу холодильника и условия хранений продуктов в погребе. Его показатели могут стать предметом обсуждения условий пребывания ребёнка в детском саду или школе.
Термогигрометры температуры и влажности становятся все более востребованными. Цены этих изделий вполне доступны и зависят от дизайна и комплектации конкретного регистратора. В интернет магазинах электронный термогигрометр может стоить от 2 до 50 тыс. рублей. Цена зависит от производителя, объёма функций, количества каналов и других параметров.
Алмазная дрель. Прокладываем коммуникации
Бензопила. Какую марку выбрать?

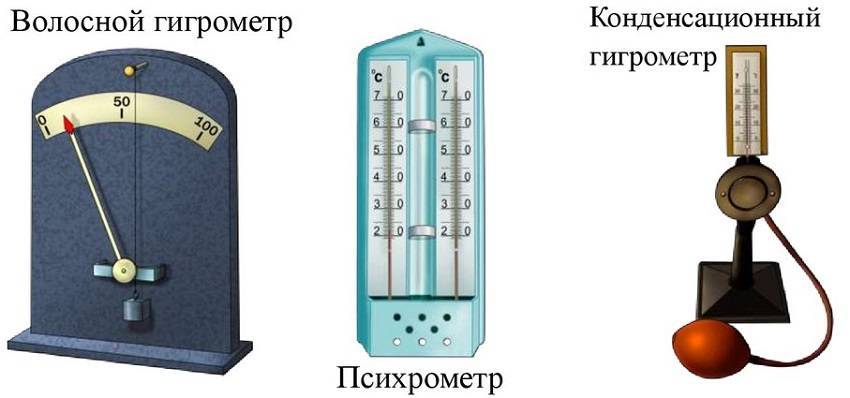

Приборы для измерения влажности
Приборы, с помощью которых можно измерять влажность, называют гигрометрами. Есть несколько типов таких приборов: волосные, конденсационные, психрометрические.
Волосной гигрометр
В волосном гигрометре используют свойство волоса изменять свою длину при изменении влажности. Чем больше влажность воздуха, тем длиннее становится волос. Обычно используют волосок из конской гривы, либо длинный человеческий волос. Один конец волоса закреплен на корпусе прибора, а другой прикрепляется к стрелке (рис. 1). По шкале прибора можно определить относительную влажность воздуха.
Рис. 1. Волосной гигрометр состоит из шкалы, поворотного механизма со стрелкой и волоса
Конденсационный гигрометр
Конденсационный гигрометр по точке росы помогает определить абсолютную влажность воздуха.
Сначала определяют точку росы с помощью встроенного в прибор термометра. Затем, по таблице, содержащей плотность и парциальное давление водяного пара при различных температурах, определяют абсолютную влажность воздуха.
При известной температуре воздуха и абсолютной влажности можно дополнительно вычислить относительную влажность воздуха.
Устройство конденсационного гигрометра представлено на рисунке 2.
В небольшую металлическую коробку, встроена трубка с грушей и термометр. Передняя тонкая стенка коробки отполирована, чтобы на ней удобнее было наблюдать конденсацию капелек воды. Металлическое кольцо, придающее жесткость тонкой передней стенке, прикреплено через прокладку для теплоизоляции.
Рис. 2. Конденсационный гигрометр содержит термометр и грушу, погруженные в емкость с быстро испаряющейся жидкостью, емкость имеет полированную стенку, на которой может конденсироваться вода из воздуха
Используют прибор так: Наливают в коробку быстро испаряющуюся жидкость (спирт, эфир и т. п.), и продувают грушей воздух через коробку. Тем самым, вызывают быстрое испарение жидкости и понижение температуры в коробке. При этом на полированной передней стенке коробки появляется роса. А термометр позволяет измерить температуру, при которой роса конденсировалась. Появление росы говорит о том, что пар стал насыщенным.
Абсолютную влажность воздуха определяют по таблице, в которой содержится плотность и парциальное давление водяного пара при различных температурах.
Психрометрический гигрометр
Такой прибор для измерения относительной влажности сокращенно называют психрометром. Он состоит из двух одинаковых термометров, закрепленных на держателе (рис. 3). Нижняя часть одного из термометров погружена в небольшую емкость, содержащую несколько миллилитров воды. Обычно на корпус этого прибора наносят психрометрическую таблицу. Благодаря этой таблице, считав показания двух термометров, можно определить относительную влажность воздуха.
Рис. 3. Психрометрический гигрометр состоит из сухого и влажного термометров
Самодельный психрометр
Чтобы изготовить самодельный психрометр, нужно взять два одинаковых бытовых спиртовых термометра.
В нижней части каждого термометра присутствует шарик с жидкостью. Эта жидкость расширяется при возрастании температуры. Излишки жидкости из шарика поднимаются по тонкой трубке, рядом с которой нанесены деления температурной шкалы. Обычно в качестве такой жидкости используют подкрашенный спирт (спиртовой термометр), или ртуть (ртутный термометр).
Шарик одного из термометров нужно обернуть кусочком ваты, или небольшой тряпочкой, смоченной водой комнатной температуры. Этот термометр договоримся называть «влажным».
Со вторым термометром ничего делать не нужно. Этот термометр будем называть «сухим».
Расположим эти термометры неподалеку один от другого. Спустя несколько минут самодельный психрометр будет готов к измерениям влажности.
Нам известно, что температура жидкости уменьшается при испарении (ссылка). Поэтому, показания влажного термометра всегда будут меньше показаний сухого термометра. Чем суше воздух, тем больше будет разница между показаниями термометров. Потому, что в сухом воздухе скорость испарения (ссылка) воды возрастает.
Запишем показания сухого и влажного термометров. Относительную влажность воздуха можно найти с помощью психрометрической таблицы.
Классификация приборов для измерения относительной влажности воздуха (гигрометров)
Состояние здоровья человека зависит от большого количества факторов. Немаловажная роль в этом отведена чистоте и увлажненности воздуха. Если влаги в помещении будет недостаточно, слизистые дыхательный путей будут пересыхать, в результате чего у человека могут развиться заболевания, связанные с жизнедеятельностью вредных бактерий.
Гигрометр с электронным таблом
Самые простые гигрометры предполагают использование таблицы относительной влажности воздуха, по температуре, указанной в ней, можно составить представление о состоянии микроклимата на текущий момент. В более совершенных моделях имеется набор микросхем, которые самостоятельно производят вычисления и выводят результат на экран в электронном виде.
Кроме конструкций традиционного типа, предложение современного рынка позволяет купить измерители влажности с дополнительным функционалом. Такие устройства выводят на экран и другие данные:
- температуру воздуха в комнате;
- текущее время и дату;
- уровень атмосферного давления.
Наиболее используемые виды приборов для измерения влажности воздуха
Особенности волосяного комнатного измерителя влажности воздуха
Данный тип устройства применяется для определения показателя влажности в рамках 30-80%. Конструкция прибора состоит из нескольких элементов:
- металлический каркас в виде рамы;
- измерительная шкала (шаг каждого деления соответствует 1% влажности);
- человеческий волос (обезжиренный);
- регулируемая с помощью винта стрелка;
- шкив, предназначенный для того, чтобы можно было перекинуть свободный конец волоса с закрепленным грузиком.
Современные приборы для измерения влажности воздуха могут так же показывать дату

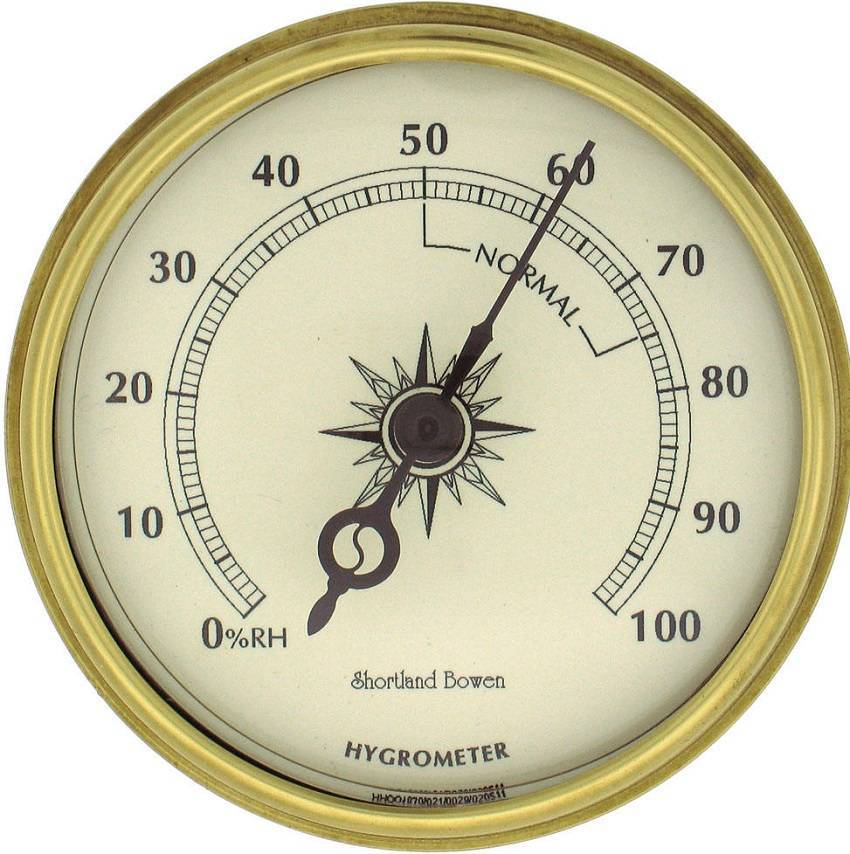

Волосяной гигрометр – разновидность измерительного прибора, предназначенного для определения влажности воздуха, принцип действия которого основан на гигроскопичности человеческого волоса, другими словами, способности удлиняться или укорачиваться под влиянием влаги. Когда влажность в помещении снижается или увеличивается, натяжение волоса ослабляется или наоборот, возрастает. В результате этого шкив поворачивается и приводит в движение стрелку, указывающую на шкалу. За счет этого можно определить точный показатель влажности окружающей среды.
Гигрометр волосяного типа обладает значительным преимуществом перед другими устройствами. На его показания не может повлиять температура воздуха, как это бывает с электролитическими моделями. Для его работы не требуется электричество, гигрометр функционирует за счет механических процессов.
Каким прибором измеряется влажность воздуха в ее абсолютном значении
Для того чтобы выявить текущий уровень влажности помещения следует знать два значения: показатель относительной влажности и значение абсолютной. Процентное соотношение между ними и составляет искомый параметр. Поэтому нелишним будет знать, как называется прибор для измерения влажности воздуха в ее абсолютном значении и принцип его действия. Весовой гигрометр измеряет количество водяного пара, находящегося в составе одной единицы воздуха (в 1 м³).
Гигрометр механического типа
Устройство включает несколько U-образных трубок, образующих систему. Внутри их находится гигроскопическое вещество, которое впитывает влагу из воздушных масс. По системе проходит определенный объем воздуха, который берется из одной точки. Подобная конструкция позволяет определить массу воздуха на входе и на выходе, а также его объем. Путем математических вычислений определяется абсолютное значение.
Характеристика керамических приборов для определения влажности воздуха
Керамические устройства – часто используемая разновидность влагомеров, измерители влажности этого типа отличаются простотой и действуют механически. Прибор изготовлен из керамической массы, которая может быть пористой или твердой. В ее составе содержатся металлические элементы. Керамическая масса обладает электрическим сопротивлением, а влажность помещения оказывает непосредственное влияние на уровень этого сопротивления.
Комнатный гигрометр
Чтобы механическая конструкция прибора для определения влажности воздуха в помещении функционировала как следует, в керамическую массу должны быть включены определенные окислы металла. Кремний, глина и каолин применяются в качестве основы.
Устройство и особенности работы электронного термогигрометра
У него, как правило, небольшой корпус из пластика. В нём смонтированы чувствительные элементы, электронный модуль и блок питания. Подобный регистратор имеет компьютерную программу, которая обычно выкладывается на сайте производителя электронного термогигрометра. Такое программное обеспечение позволяет быстро настроить параметры регистрации данных и получать результаты анализа измерений. С его помощью можно просматривать температурные графики и влажностные показатели. Результаты измерений регистрируются и могут сохраняться или пересылаться в графическом и текстовом виде, а также в таблицах.
По мере модернизации термогигрометров, программы изменяется. Для работы с ними специальной подготовки не нужно, достаточно знаний обычного пользователя компьютером. Чтобы запустить регистратор, нужно активировать его программу и подключить его к компьютеру. Программой обычно предусматривается включение регистратора кнопкой или в определённое время. Нажатие кнопки означает немедленный запуск устройства. Если необходимо задать включение по времени, оно указывается в часах, минутах и секундах. Также необходимо зафиксировать, с каким интервалом сведения должны записываться. После этого термогигрометр закрепляется в нужном месте. По сути, он одновременно выполняет функции термометра и гигрометра, обеспечивая постоянную фиксацию сведений. Показатели температуры измеряются в градусах по Цельсию, а показатели влажности в процентах наличия воды в измеряемой среде. Диапазон измерений обычно от -50 до + 70 градусов.
Поверка
осуществляется по документу МП 207-039-2019 «Термогигрометры Анемон ДТВ-01. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.12.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометры сопротивления эталонные ЭТС-100 (Регистрационный № 19916-10);
Термометр лабораторный электронный ЛТ-300 (регистрационный № 61806-15); Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Рабочие эталоны 1, 2-го разряда по ГОСТ 8.547-2009 – генераторы влажного воздуха HygroGen (Регистрационный № 32405-11);
Измерители комбинированные Testo 645 (Регистрационный № 17740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
5 Выводы.
При ограниченных финансах, лучше купить механический волосяной гигрометр и откалибровать его, как описано во втором — третьем пункте этой статьи. Если нужна высокая точность измерений, вам может подойти психрометрический гигрометр с двумя термометрами и таблицей. Дорогие фирменные гигрометры и метеостанции в проверенных российских магазинах также могут порадовать точностью. Ну а если вы уже купили дешевый электронный гигрометр, то можно взять на время у знакомых заведомо точный гигрометр и составить таблицу соответствий, типа: китайские 16% влажности — это 37% российских. китайские 29% влажности — это 47% российских. и так далее…
Кроме того, в китайских гигрометрах за $2-$10, обычно используется дешевый датчик, влагочувствительное покрытие которого со временем деградирует. Поэтому время от времени необходима проверка точности и его повторная калибровка.
Кстати, вернуть деньги за неисправный гигрометр с Aliexpress достаточно сложно. Для этого пришлось предоставить вот токое видео доказательства и пример расчета показаний лабораторного психрометра:
Приставка для цифрового телевидения…
Ремонт кресла своими руками
Самодельные приспособления для Макр…
Красивый эксперимент с поляризованн…
Обзор LED телевизора DEXP, отзывы.
Квадрокоптер проделывает трюки.
Самодельный объектив из мясорубки.
Цифровой фотоаппарат Зенит М!
Экономим и зарабатываем на Ebay и A…
Firefox: некоторые дополнения были …
Как быстро перебрать ягоды, черную …
Ремонт колёс и ручки чемодана
Заключение
Влажность воздуха является важной составляющей комфорта и оказывает большое влияние на сохранность многих окружающих человека вещей. Особенно нуждаются в контроле влажности помещения, где постоянно находятся пожилые люди и малолетние дети
Электронный гигрометр подходит для использования в быту, в пищевой и фармацевтической промышленности, в тепличных хозяйствах, медицинских и образовательных учреждениях. Востребован в любых отраслях, где есть необходимость длительного хранения продукции или документации.
Разновидностей этого измерительного устройства много, выбор зависит от целей использования. Приборы с расширенными функциями помогут определить микроклимат в комплексе и тем самым значительно повысить качество жизни.
