Электроды Kobelco LB-52U: характеристики, состав, назначение

Назначение

Электроды lb получили весьма широкое распространение при дуговой сварке труб или резервуаров, различных конструкций, применяемых в морской воде. Основное предназначение заключается в следующем:

Усиление ранее полученного шва с обратной стороны.
Повышение прочности корневого слоя шва на поверхностных стыках стальных труб.
Заполнение шва на неповоротных стуках различных конструкций.

Маркировка электродов LB-52U

Они подходят для сваривания металлических конструкций из различных сплавов. Электроды LB-52U рассматриваемого бренда характеризуются высоким качеством и универсальностью в применении.

Конструкция, преимущества и недостатки

Электроды разного диаметра и длины поставляются в фирменных картонных пачках весом 5 кг с логотипом и рекомендациями производителя. LB-52U – это электропроводный стержень с покрытием основного типа, куда входят элементы, указанные в таблице:

Наименование элемента	Процентное содержание, не более
Углерод	0,06
Марганец	1,02
Кремний	0,52
Никель	0,10
Хром	0,03
Молибден	0,01
Ванадий	следы
Сера	0,06
Фосфор	0,013

Низкое содержание всех компонентов в покрытии обеспечивает хороший провар корня шва с небольшим усилием, что важно при сварке трубных конструкций неповоротного типа. Рисунок 1 — Электроды LB 52U. Рисунок 1 — Электроды LB 52U

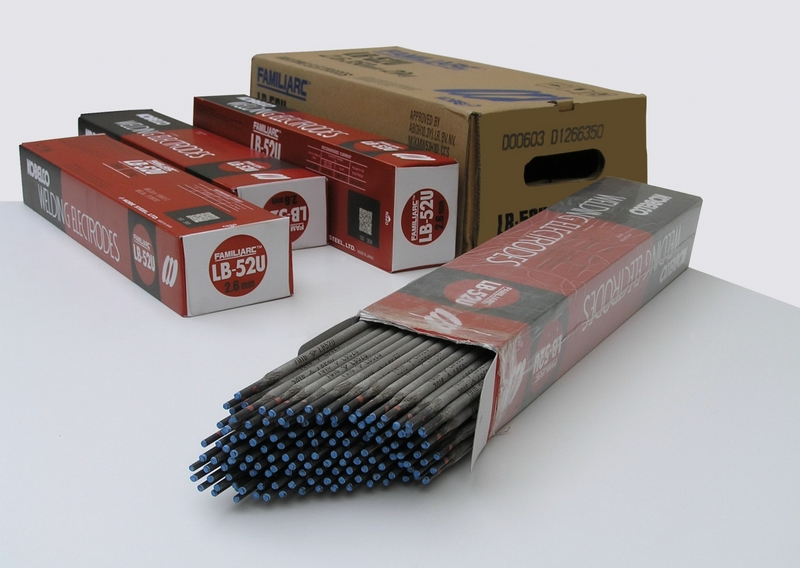

Рисунок 1 — Электроды LB 52U

К преимуществам японских расходных материалов относят:

высокое качество шва;
экономичный расход;
устойчивость к механическим воздействиям;
стойкость к трещинообразованию;
низкую степень разбрызгивания в процессе ведения сварки;
стабильность горения дуги в процессе соединения деталей и заготовок;
легкую отделимость корки шлака;
получение шва с высокой ударной вязкостью, выполненного в любом положении;
выполнение швов разного назначения: корневых, заполняющих, а также подварочных и облицовочных слоев;
отсутствие дефектов в самом шве, что обеспечивает герметичность.

Основной недостаток электродов Kobelco марки LB-52U заключается в поджиге, который затруднен, если неправильно подготовить кромки изделия или заготовок, а также сам электрод к ведению процесса соединения. Поэтому их не используют при выполнении прихваток и точечной сварке.

Электроды LB 52U

На сегодняшний день электроды марки LB 52 U занимают лидирующие позиции в сегменте наплавочных расходных материалов. Особенностью этих изделий является то, что при сварке заготовок образуется усиленный наплав с обратной стороны шва, несмотря на одностороннюю сварку. Это позволяет при снижении трудозатрат одновременно обеспечить высокое качество соединения.

Техническая характеристика LB 52U

Эту марку электродов применяют для сваривания стальных изделий и конструкций прочностью до К 60, в том числе, магистральных трубопроводов, качество швов которых имеет первоочередное значение.

В процессе сварки образуется валик, чешуйчатой структуры, обеспечивающий 100-процентную герметичность.

Преимущества электродов LB 52 U

В числе преимуществ данной марки следует отметить:

повышенную ударную вязкость;
высокую стабильность образования дуги в процессе сварки;
возможность проведения сварочных работ во всех пространственных положениях;
минимальное разбрызгивание в процессе сваривания металлов;
стойкость наплавленного слоя к растрескиванию;
достаточную эластичность шва, позволяющую избегать его разрушения при незначительных остаточных деформациях.

Параметры LB 52 U

Электроды обеспечены покрытием основного типа, что позволяет безопасно проводить сварочные операции в любом положении. Крайне низкое содержание водорода позволяет получать надежный шов при соблюдении технологии хранения и просушки расходного материала.

Химический состав электродов обеспечивает надежное соединение высокопрочных марок стали при соблюдении технологии ведения работ и наличии достаточной квалификации сварщика.

По мнению опытных специалистов, качество соединения, получаемое с использованием LB 52 U сравнимо с результатом газовой сварки.

Сферы применения

Данная марка считается универсальной и достаточно популярной как в промышленности, так и в быту. Однако наиболее широко эти электроды используются при сооружении магистральных трубопроводов большого диаметра, тянущихся на большие расстояния. Это обусловлено фактом надежности получаемых герметичных соединений, способных выдерживать высокое давление и экстремальные температуры.

Помимо того, электроды LB 52 B доказали свою эффективность при ремонте трещин стальных резервуаров. Другой ответственной сферой их применения является строительство и ремонт морских судов и мостовых конструкций.

Химический состав электродов LB 52 U

Процентное соотношение химических элементов, входящих в состав электродов этой марки, в определенной степени разнится в зависимости от диаметра стержня.

В состав LB 52 U включены следующие элементы:

углерод
кремний
фосфор
марганец
сера
никель
молибден
хром
ванадий

Размерность и ассортимент

В продаже расходные материалы указанной марки доступны в пяти разновидностях, различающихся по длине и диаметру стержня. Диаметр изделия варьируется в интервале от 2,6 до 5 мм, а длина – от 35 до 40 см.

При выборе изделия особое внимание следует уделять диаметру стержня – для работы с электродами меньшей толщины требуется меньше сварочного тока. Длина расходного материала не влияет существенным образом на технологию работы и может выбираться произвольно

Маркировка и производитель

Маркировка изделия LB 52 U расшифровывается следующим образом:

L – длинный электрод
B – материал покрытия основного типа
U – предназначен для сваривания низкоуглеродистых и углеродистых марок стали

Эксклюзивным производителем электродов этой марки является японская компания Kobelco, являющаяся одним из мировых лидеров в сегменте черной металлургии и расходных материалов. Продукция компании соответствует действующим стандартам и отличается неизменно высоким качеством.

Защитные функции и свойства обмазки

Состав защитного покрытия прутка содержит много компонентов различной нацеленности:

Стабилизаторы – известняк, мрамор, плавиковый и полевой шпаты.
Раскислители с функцией легирующих элементов – марганец металлический, ферромарганец, ферротитан, ферросилиций.
Шлакообразователи – гранит, мрамор, марганцевая руда.
Газообразователи – декстрин, крахмал, древесная мука (рутил).
Связующие – жидкое стекло, сода, сурик.

Сбалансированность компонентов, выполняющих двойные функции, влияет на технологическое качество заполнения расплавом. Балластные шлакообразователи вкупе с прореагировавшими карбонатами по достижении температуры плавления укрывают сварочную ванну слоем поверхностных окислов.

Газозащита оказывается заперта до схватывания и растрескивания ошлакованной корки. Несвязанный атомарный кислород нейтрализует химическая активность СО при переходе в углекислоту. Диффузионное поглощение атмосферного водорода кипящей сталью предотвращается избытком объёма СО2.

Типоразмеры, потребная величина тока

Поставки ведутся в фирменных упаковках по 5 кг. В бумажных коробках с логотипом изготовителя по 4 пачки. Деревянных ящиках по 1 т. По обмазке 100% наполнения нанесён номер партии и марка. Стержень под держтель маркируется краской. Размерный ряд:

Ø2,6; 3,2 – длина стержня 350 мм;
Ø3,2; 4,0 – длина стержня 400 мм.

Вместимость 5-килограммовой пачки, штук:

Ø2,6 – 240;
Ø3,2 – 153;
Ø4 – 95.

Предложения товара иной размерной градации, обезличенной упаковки, сертификата без корректного русского перевода означает, что продают фальсификат.

Сила сварочного тока связана с сорторазмером стержня. Полярность свободная, используются аппараты постоянного и переменного напряжения. Производитель и практики рекомендуют удержание короткой дуги c постепенным увеличением токовой нагрузки до оптимума.

Зависимость величины тока, диаметра, целевое использование:

Ø2,6х350 – min 60, max 90 А – корень, заполнение облицовка шва (К54–60);
Ø3,2х350 (400) – min 90, max 130 А – корневой, подварочный, заполнение (К54–60);
Ø4х400 – min 130, max 180 А – подварочный, заполняющий, облицовка (К54).

Это интересно: Сварка алюминия в домашних условиях инвертором: технология, выбор электродов

Особенности наплавки

При создании наплавки применяется сплав с определенным химическим составом. Его особенностями можно назвать нижеприведенные моменты:

Как ранее было отмечено, электроды LB-52U имеют основу из низкоуглеродистой стали. Она позволяет существенно повысить качество образующегося шва.
Наружная оболочка обеспечивает стабильность образующей дуги.
Сплав проникает глубоко в шов, за счет чего обеспечивается надежность соединения.

Шов, сваренный при помощи электродов LB-52U

Производитель контролирует химический состав наружной оболочки с высокой точностью, что подтверждается сертификацией.

Размеры электродов, режимы, особенности сварки и хранения

Сварка электродами LB-52U ведется с применением аппаратов, работающих на переменном и постоянном токе. В таблице указаны данные о габаритах изделий и силе сварочного тока, который колеблется в широких пределах в зависимости от положения, в котором выполняется соединение заготовок:

Диаметр, мм	Длина, мм	Сила сварочного тока, А
2,6	350	30÷90
3,2	350; 400	60÷130
4,0	400	90÷180
5,0	130÷240

При ведении сварочного процесса необходимо придерживаться следующих рекомендаций:

зачищать кромки деталей;
готовить электроды к сварке; для этого их необходимо прокалить при температуре не выше 350 °C в течение 1 часа;
готовить соединяемые части: при толщине металла более 5 мм необходимо разделывать кромки в соответствии с технологическим процессом;
сварку необходимо начинать на токе малой величины, соответствующей Ø электрода, постепенно увеличивая до необходимого предела, при котором дуга будет гореть стабильно;
при сварке с зазором необходимо следить за тем, чтобы он был одинаковым по всей длине;
при смене электрода необходимо зажигание выполнять чуть выше, затем вернуться к месту окончания шва, заполнить сварочную ванну и продолжать процесс соединения;
при повторном зажигании необходимо конец электрода очистить от обмазки. Если этого не сделать, то невозможно будет повторно зажечь дугу.

Как варить электродом LB, можно посмотреть в видеоролике:

Качество шва зависит и от условий хранения, Так как покрытие жадно поглощает влагу из окружающего пространства, необходимо хранение расходного материала в сухом и теплом месте. Температура там не должна опускаться ниже 15 °C. Если условия нарушены, это значительно понизит качество шва, а в некоторых случаях вызовет блуждание дуги.

Своим опытом работы с японскими электродами Kobelco марки LB-52U просим поделиться с читателями.

Поиск записей с помощью фильтра:

Свойства электродов Kobelco LB 52U

Товар изготовлен из стального проката для неповоротных стыковых труб. Прочность, которую способна дать Кобелко ЛБ 52У составляет 590 Н/мм². В некоторых областях (облицовка, поверхность заполнения и др.) хватает 530Н/мм².

Механические свойства электродов

Максимальная текучесть — 450МПа;
Максимальная прочность – 540МПа;
Линейное удлинение, увеличивающееся с возрастанием стержневого диаметра – 31-35%;
Ударная элементная вязкость при показателе температуры -20°С составляет 140Дж/см²;
Водородная диффузия при температурном показателе 25°С составляет 25мл/кг.

Технические параметры Kobelco LB 52U

Данная продукция, которая обладает низководородными свойствами, идеально подходит, чтобы герметично соединить трубы, а также резервуары и ёмкости, которые пребывают под давлением. Возможна эксплуатация в жёстких условиях окружающей среды.

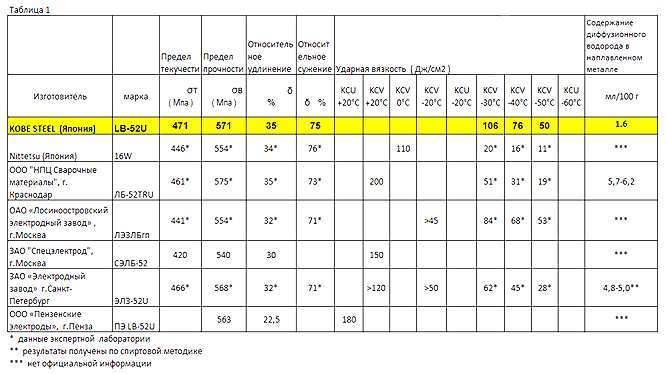

Для полного понимания сравним характеристики LB 52U и Nittetsu 16W:

LB 52U обладает максимальной текучестью и прочностью 471Мпа и 571 МПа соответственно. У 16W данные показатели соответствуют значениям 446МПа и 554МПа. Kobelco обладает относительным сужением и удлинением 75 и 35% соответственно. Nittetsu имеет по этим характеристикам показатели 76 и 34%. Ударная вязкость Кобелко ЛБ 52У: при – 30°С – 106 Дж/см², при -40°С – 76 Дж/см², при – 50° — 50 Дж/см². У Ниттетсу Ударная вязкость значительно ниже на тех же температурных показателях: при — 30°С – 20 Дж/см², при -40°С – Дж/см², при -50°С – 11 Дж/см².

Размеры, имеющиеся на базе Kobelco LB 52U – 350 и 400 мм. Они идеально подходят для корневых, облицовочных и заполняющих швов, а также для сварки подварочного слоя и завершающего шва во внутренней части трубы.

Размеры электродов LB 52U

Диаметр 2,5 мм. Длина такого электрода составляет 350 мм. Вес полной упаковки – 4,5 кг. Масса одной штуки – 18,8 г. Количество в упаковке: 240 штук.
Диаметр 3,2 мм. Длина электрода составляет 350 мм. Вес коробки – 4,7 кг. Масса одной штуки – 30,7 г. Количество в упаковке: 153 штук.
Диаметр 4 мм. Длина сварочного электрода — 450 мм. Вес упаковки – 6 кг. Масса одной штуки – 63,2 г. Количество в упаковке: 95 штук.

Подготовка электродов осуществляется в электропечи, где происходит прокалку и сушку на протяжении полчаса – час при температурном диапазоне 300-350°С. При хранении (независимо от длительности, возможно как долгосрочное, так и короткосрочное хранение) соблюдайте плюсовую температуру и влажность воздуха примерно в диапазоне 50-65%.

Поверхность товара имеет элементный состав: соединения фтора, соль карбоната магния и кальция.

Характеристики, достоинства и недостатки

Несмотря на то что между всеми вышеперечисленными разновидностями имеются явные различия, есть у них много общего. В частности, у них у всех одна и та же марка, а именно — «lLB-52U»; общая масса упаковки — 5 кг; максимальная прочность — 588 МПа; наибольшая текучесть — 530 МПа.

Для работы этих электродов может применяться постоянный или переменный ток. По окончании работы в электроде обычно остается менее 1% марганца, менее 0,5% кремния, менее 0,05% углерода и менее 0,005% серы.

Благодаря положительным свойствам характеристики электродов LB-52U подтверждены множествам преимуществ:

Они экономичные.
Обеспечивают отличное соединение шва.
В них содержится мало водорода.
Они обладают превосходной устойчивостью к механическим воздействиям.
Во время работы разбрызгивается лишь небольшое количество металлических частиц.
Шлаковая корка отделяется очень легко.
Металл с их помощью можно плавить на большую глубину.
Готовое соединение обладает хорошей пластичностью.
Образующиеся при сварке швы имеют приятный внешний вид.
Они обеспечивают хорошую ударную вязкость.

Есть, конечно, у этих сварочных компонентов и некоторые недостатки, но, к счастью, их немного, и больших проблем они не создают.

Из минусов можно выделить следующие:

На одном из концов может образовываться шлак. Однако его легко удалить.
Затруднение поджига. Такие электроды не годятся для точечной сварки и для сварки на прихватах.

Сварочные электроды KOBELCO LB-52U: основная информация

Время чтения: ≈4 минуты

Японские стержни KOBELCO LB 52u давно завоевали уважение среди профессиональных сварщиков. Они буквально созданы для выполнения самых трудных задач

При этом совершенно неважно, с чем именно вы работаете. Это могут быть как сложные металлоконструкции, так и промышленные трубы. В любом случае, данные электроды обеспечат надежное соединение и высокое качество сварки

В любом случае, данные электроды обеспечат надежное соединение и высокое качество сварки.

В этой статье мы кратко расскажем все, что вам необходимо знать про электроды KOBELCO LB 52u.

Общая информация

Электроды сварочные LB 52U (они же электроды ЛБ 52У) предназначены для сварки труб и любых других металлических конструкций, изготовленных из углеродистой и низколегированной стали. Применяемая технология — РДС. Не нужно использовать сложное сварочное оборудование, достаточно компактного инвертора. Не нужно использовать защитный газ. Защита сварочной зоны от окисления обеспечивается основным покрытием электродов.

Можно варить на переменном и на постоянном токе. Рекомендуется установить обратную полярность. Это основная характеристика данных электродов, которой достаточно для работы. Национальная Ассоциация Контроля Сварки аттестовала KOBELCO LB 52u и рекомендует их для выполнения самых разнообразных работ.

Так электроды марки LB 52u могут использоваться не только для сварки труб, но и для работы с конструкциями и изделиями, используемыми на/под водой. Особенно в тех случаях, когда необходима сварка шва только с одной стороны. Именно в таких ситуациях данные электроды способны раскрыть свой потенциал. Даже при односторонней сварке шов получается аккуратным и без дефектов.

Российский аналог LB 52u — электроды СЭЛБ-52, которые производит компания «СпецЭлектрод». Но учтите, что они не в полной мере повторяют все достоинства LB 52u, а скорее просто похожи на них по составу и некоторым свойствам.

Применение

Как мы писали выше, данные электроды для сварки отлично справляются с трубами и конструкциями из стали. При этом наиболее удачным оказывается односторонний шов. Желательно, чтобы он был неповоротным. Также технические характеристики позволяют отремонтировать детали с помощью заполняющего или облицовочного шва. Эти электроды отлично зарекомендовали себя при формировании шва для усиления.

Дуга горит стабильно и легко поджигается. И в целом электроды lb 52u легко использовать в сварке, несмотря на то, что предназначены они для ответственных работ. При выборе диаметра учитывайте, какой именно шов вы хотите сделать и какую сталь будете варить.

В целом, неважно, какой шов вы варите: облицовочный, корневой или заполняющий. Все диаметры подходят для таких работ. Важна сама сталь и тип детали

Если это трубы класса К54 и вы варите корневой шов, то лучше выбрать диаметр до 3 миллиметров. Электроды от 4 миллиметров отлично подойдут для подварки корня или усиления шва

Важна сама сталь и тип детали. Если это трубы класса К54 и вы варите корневой шов, то лучше выбрать диаметр до 3 миллиметров. Электроды от 4 миллиметров отлично подойдут для подварки корня или усиления шва.

Вместо заключения

Сварочные электроды KOBELCO вне зависимости от марки всегда оправдывают ожидания. Да, стоят они недешево, но это вопрос приоритетов. Хотите высокое качество и надежность швов? Платите больше. Готовы смириться с ухудшенными эксплуатационными характеристиками ради низкой цены? Берите отечественный аналог. Желаем удачи в работе!

Сварочные электроды Kobelco LB-52U

Низководородный сварочный электрод LB-52U (ЛБ-52У) предназначен для усиления обратной стороны сварного шва. Использование данного электрода позволяет получить отличный наплавленный металл шва и аккуратный корневой чешуйчатый валик без дефектов при сварке с одной стороны соединения. LB-52U обеспечивает намного лучшую стабилизацию дуги и проплавление, чем другие низководородные электроды.Электроды LB-52U (ЛБ 52У) предназначены для сварки труб из сталей прочностных классов до К54 включительно и от К55 до К60 включительно. Электроды LB 52U аттестованы НАКС (Национальной Ассоциацией Контроля Сварки) и рекомендованы ВНИИСТом для использования при строительстве и ремонте магистральных трубопроводов.Цена на данный электрод в нашей компании минимальна, так как продажа осуществляется напрямую и без посредников.Эффект и достоинства сварочных электродов LB-52U (ЛБ-52У):

Великолепная работоспособность и свариваемость в любых положениях!
Стабильная дуга и наименьшее разбрызгивание. Обеспечивается стабильная дуга в режиме как низкого, так и высокого тока и наименьшее разбрызгивание. В частности, при сварке первого слоя фиксированной трубы обеспечивается стабильная сварка во всех положениях.
Красивый внешний вид валика подварочного шва. За счет оптимальной эластичности шлака во всех положениях обеспечивается красивый валик, широкий угол под разделку кромки.
Сварочный электрод, таким образом, является «по существу» идеальным при сварке на месте.
Высокая стойкость к растрескиванию и прекрасные механические свойства. Низкая диффузия водорода и высокая стойкость к растрескиванию сварочного шва. Проявляется также высокая ударная вязкость при низких температурах.
Ударная вязкость по Шарпи в режиме -40°С составляет около 100 Дж/см². Успешные результаты применения в мировом масштабе.
В большинстве стран мира получена высочайшая оценка свариваемости первого слоя труб. В странах мира, в т.ч. в России, странах Азии и Океании применяются электроды LB-52U в прокладке трубопроводов. Поэтому без преувеличения можно сказать, что LB-52U сварочный электрод глобального значения!

Рекомендации по использованию

Диаметр электрода LB-52U, мм	Для сварки труб класса до К54 (до 530 Н/мм2) включительно	Для сварки труб класса от К55 до К60 (до 580 Н/мм²) включительно
2.6	корневой, заполняющий и облицовочный слои сварочного шва	корневой слой сварочного шва
3.2	корневой, подварочный, заполняющий и облицовочный слои сварочного шва	корневой и подварочный слои сварочного шва
4.0	подварочный, заполняющий и облицовочный слои сварочного шва	подварочный слой сварочного шва

Применение электродов LB-52U (ЛБ 52У) позволяет получить отличный наплавленный металл шва и аккуратный корневой чешуйчатый валик без дефектов при сварке с одной стороны соединения. LB-52U обеспечивает высокую ударную вязкость, и его часто используют для сварки труб, морских конструкций и сооружений типа резервуаров, которые необходимо сваривать только с одной стороны. ЛБ-52У обеспечивает намного лучшую стабилизацию дуги и проплавление, чем другие аналогичные электроды.

Прокалка осуществляется при 300–350°С в течение 0.5-1 часа.

Химический состав (%)

Ø, мм	C<	Si	Mn	P	S	Ni*	Cr*	Mo*	V*
2.6	0.06	0.52	1.00	0.011	0.005	0.01	0.03	0.01	следы
3.2	0.06	0.51	1.02	0.011	0.006	0.01	0.02	0.01	следы
4.0	0.06	0.49	1.01	0.013	0.004	0.01	0.03	0.01	следы

Механические свойства сварочного электрода ЛБ-52У

Содержание диффузионного водорода, мл/100 г	Ударная вязкость, Дж/см²
1.6	130

Диаметр, мм	Предел текучести, Н/мм²	Предел прочности, Н/мм²	Удлинение, %
2.6	441	546	31
3.2	446	540	34
4.0	455	530	35

Стандарты и одобрения для LB-52-U

JIS	AWS	LRS	ABS	DNV	NKK	BV
Z3211 D4316	A5.1 E7016	3. 3Y(H15)	3H10. 3Y	3YH10	KMW53H10	3. 3YHH

Размеры электродов и сила тока при сварке

Диаметр, ∅ мм	2.6	3.2	4.0	5.0
Длинна, мм	350	350/400	400	400
Ток, А	F	60~90	90~130	130~180
V&OH	50~80	80~120	110~170	150~200
OSW	30~80	60~110	90~140	130~180

Сферы применения

При использовании электродов LB-52U создается надежный шов, когда соединяются толстые металлические элементы. Чаще всего модели LB используются в нефтегазовой сфере, ведь там нужно соблюдать много требований, иначе будет велика вероятность утечки. Японские электроды подходят для этого, так как они не только обеспечивают высокое качество соединения, но и могут использоваться в любых условиях.

Электроды LB-52U применяются на различных производственных предприятиях. В частности в тех сферах, где тоже должны соблюдаться определенные требования к герметичности шва и прочности соединения.

Часто с применением моделей LB соединяются металлические элементы кораблей, водопроводные и канализационные трубы.

Эти электроды по праву принадлежат к современным устройствам. Несмотря на то что они обеспечивают хорошее качество сварки, их цена невысока, а использовать можно практически в любых условиях. Однако перед их приобретением необходимо внимательно изучить характеристики, чтобы убедиться, что это самые настоящие, подлинные электроды родом из Страны восходящего солнца. Если вовремя не выявить подделку, то при использовании может возникнуть множество трудностей.
