Дюралюминий

.

Прием дюрали и другого лома – одно из главных направлений, которым занимается . Длительная работа на рынке услуг по сдаче металлолома позволила фирме создать репутацию надежного ответственного партнера. Именно поэтому большинство частных и юридических предприятий Москвы предпочитают постоянное сотрудничество с компанией. Спектр предлагаемых услуг сводится к следующему:

• прием металлолома по ценам, ниже, чем у аналогичных компаний;
• взвешивание дюралевого лома на высокоточных весах;
• оценка лома или сплава на подтверждение качественности и наличие примесей;
• самовывоз дюралевого вторсырья специализированным транспортом предприятия;
• предоставление документации, подтверждающей сделку.

Ответственность и высокая квалификация работников в сочетании с современным оборудованием и регулярной аналитикой ценообразования позволило добиться самых высоких цен за килограмм лома.

+7 Наш Телефон

Помощь менеджера

Характеристики алюминиевых сплавов

Сплавы на основе алюминия могут обладать самыми различными характеристиками, так как при их получении проводится смешивание различных примесей

Именно поэтому рассматривая механические свойства алюминиевых сплавов следует уделить внимание тому, какие именно элементы входят в состав

Для начала отметим классификацию материалов, которые получаются при соединении меди и алюминия. Они делятся на три основные группы:

1. Действующие элементы медь и алюминий.
2. Действующие элементы медь, магний и алюминий.
3. Сочетание меди, алюминия и магния с добавлением легирующих элементов (в основном марганца).

Последняя группа сегодня получила довольно большое распространение, так как температура плавления алюминиевых сплавов, входящих в нее, довольно высока. Сплавы последней группы называют дюралюминием.

Рассматривая дюралюминий уделим внимание нижеприведенным моментам:

1. В состав данного сплава входят железо и кремний. В большинстве случаев подобные легирующие элементы воспринимаются как вещества, ухудшающие эксплуатационные качества. В данном случае железо способствует повышению жаростойкости, а кремний позволяет с высокой эффективностью провести старение.
2. Входящие в состав магний и марганец повышают прочность. За счет их включения в состав стало возможно использовать дюралюминий при производстве обшивочных листов для высокоскоростных поездов и летательных аппаратов или самолетов.

Среди основных особенностей можно отметить нижеприведенные моменты:

1. С увеличением концентрации магния повышается прочность, но уменьшается коррозионная стойкость.
2. Прирост магния на 1% приводит к повышению прочности примерно на 30 000 Па.
3. В большинстве сплавов не более 6% магния. Это связано с тем, что слишком большая концентрация станет причиной покрытия всей поверхности коррозией. Также большая концентрация марганца становится причиной неоднородности структуры, неравномерная нагрузка может стать причиной появления трещины или другой деформации.

Сочетание алюминия с марганцем практически не подвергают термической обработке. Это связано с тем, что даже при соблюдении условий проведения закалки существенно изменить эксплуатационные качества сплава не получится. Плотность алюминиевого сплава может колебаться в достаточно большом диапазоне: от 2 до 4 грамм на кубический сантиметр.

Рассматривая слав, прочность которого имеет рекордные показатели, следует уделить внимание сплаву алюминия с цинком и магнием. При применении современных технологий производства можно добиться качеств, которые будут характерны для титана. Среди особенностей подобного сплава отметим:

Среди особенностей подобного сплава отметим:

Среди особенностей подобного сплава отметим:

1. Термическая обработка становится причиной растворения цинка, за счет чего предел прочности алюминиевого сплава возрастает в несколько раз.
2. Применять подобный материал в электрической промышленности нельзя, так как прохождение электричества становится причиной существенного снижения коррозионной стойкости.
3. Коррозионная стойкость в некоторых случаях повышается путем добавления меди, но все же она становится низкой.

В литейной промышленности весьма большое распространение получили алюминиевые сплавы, которые в своем составе имеют кремний. Тот момент, что при термической обработке кремний отлично растворяется в алюминии, позволяет использовать металл при фасонном или формовочном литье. Получаемые изделия хорошо обрабатываются резанием, а также обладают повышенной плотностью.

Примером можно назвать то, что железо добавляется в состав для упрощения процесса отделения детали от формы. В состав могут добавляться титан, который существенно повышает показатель прочности.

Подводя итоги по характеристикам алюминиевых сплавов можно отметить нижеприведенные моменты:

1. Предел текучести может варьироваться в достаточно большом диапазоне.
2. Температура плавления алюминия может изменяться в зависимости от того, какие применялись легирующие вещества.
3. Прочность материала можно существенно повысить.
4. Некоторые легирующие элементы снижают коррозионную стойкость, улучшая другие эксплуатационные качества. Именно поэтому проводится покрытие поверхности защитными веществами.

Из-за легкости и прочности, а также относительно высокой коррозионной стойкости алюминиевые сплавы получили достаточно широкое применение. Альтернативных материалов, которые обладают подобными свойствами и низкой стоимостью, практически нет.

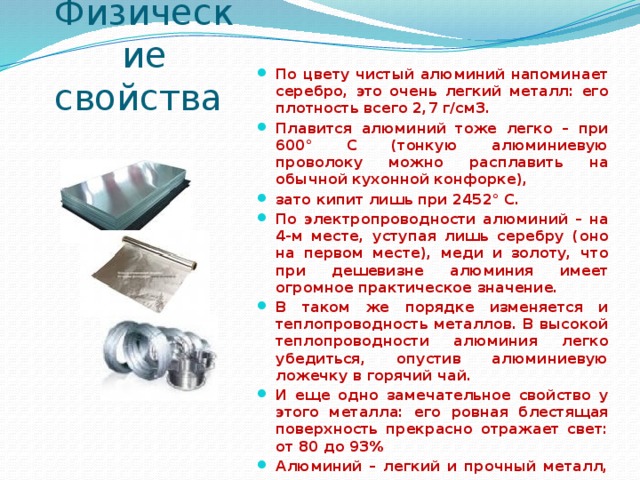

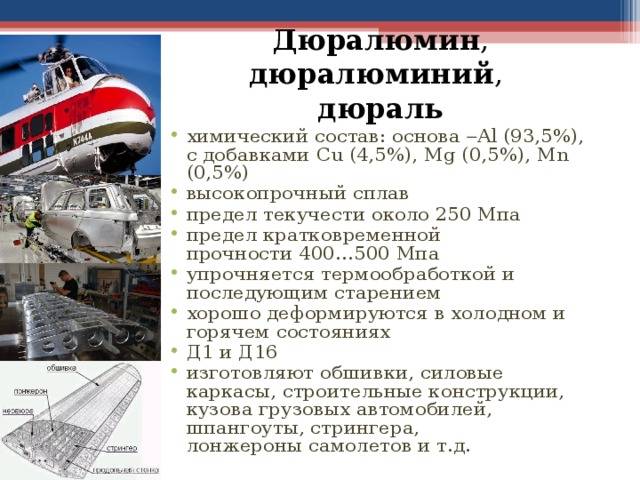

Физические свойства дюралюминия

Основной особенностью материала является его малый собственный вес при хороших показателях термической устойчивости и отменной прочности. Удельный вес дюралюминия составляет всего 2,8 г/см3 (у стали этот показатель равен 8 г/см3).

Температура плавления дюралюминия составляет около 650 градусов по шкале Цельсия. Плотность дюралюминия определена в пределах от 2500 до 2800 кг/см3.

К недостаткам материала в первую очередь относят его подверженность коррозии под воздействием повышенной рабочей температуры или увеличенной нагрузки. Примечательно, что сплав в отличие от металла без примесей пригоден для выполнения точечных сварных работ.

Дюралюминий обладает отменной устойчивостью к длительному воздействию любой агрессивной среды, стоек к износу и разрушению. Физические свойства сплава позволили реализовать на практике технические проекты в сфере авиации и машиностроения, которые были не осуществимы без такого конструкционного материала.

Названия

Название сплава пришло в Россию из Германии в первое десятилетие XX века (нем. duraluminium) и в русском языке стало общим обозначением для целой группы сплавов на основе алюминия, легированного добавками меди, магния и марганца. Иногда встречаются также старая (основная до 1940‑х годов) форма «дуралюми́ний

» и англизированные варианты «дюралюми́н ». Название происходит от немецкого города Дюрен (нем. Düren), где в 1909 году было начато промышленное производство сплава.

Дюралюминий разработан немецким инженером-металлургом Альфредом Вильмом (Alfred Wilm), сотрудником металлургического . В 1903 году Вильм установил, что сплав алюминия с добавкой 4 % меди после резкого охлаждения (температура закалки 500 ), находясь при комнатной температуре в течение 4-5 суток, постепенно становится более твёрдым и прочным, не теряя при этом пластичности. В 1909 году Альфред Вильм подал заявку на патент «Способ улучшения сплавов алюминия, содержащих магний». Вскоре лицензии на способ были приобретены , которая вышла на рынок с продуктом под маркой «дуралюминий» (нем. duraluminium). Состав патентованного дюралюминия, выпускаемого на : 3,5-5,5 % Cu; 0,5-0,8 % Mg; 0,6 % Mn.

На международной выставке дирижаблей, проходившей во Франкфурте в 1909 году, новый сплав получил третью премию. В 1910 году на выставке дирижаблей в Петербурге Вильм получил Большую серебряную медаль за лучший материал для дирижаблей, а также Большую золотую медаль за «достижения в области военной техники».

Обнаруженное Вильмом явление старения алюминиевых сплавов позволило повысить прочность дюралюминия до 350-370 МПа по сравнению с 70-80 МПа у чистого алюминия.

Распространённые в Европе сплавы марок «Hiduminium» и «Avional» являются близкими по составу к дюралюминию сплавами других фирм-производителей — High Duty Alloys Ltd. (Великобритания) и Aluminium-Industrie A-G. (Швейцария).

В СССР/России дюралюминами называют деформируемые сплавы системы —, в которые дополнительно вводят марганец. Типичным дюралюмином является сплав Д1 (состав: 4,3% Cu, 0,6% Mg, 0,6% Mn, остальное — Al), однако вследствие сравнительно низких механических свойств производство его заметно сокращается; сплав Д1 для листов и профилей заменяется сплавом Д16.

В США и Евросоюзе дюралюмины представлены, в первую очередь, сплавами 2024, 2021 (во Франции ранее обозначался AU4G или duralumin) и 2117. По международной универсальной классификации группе деформируемых алюминиевых сплавов Al-Cu-Mg присваиваются обозначения от 2000 до 2999. Состав сплавов, % массы

Сплав	—	Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	Zr+Ti	Прочие каждого	Прочие сумма	Al
2017A	Min.	0,20	3,50	0,40	0,40	основа
Max.	0,80	0,70	4,50	1,00	1,00	0,10	0,25	0,25	0,05	0,15
2024	Min.	3,80	0,30	1,20	основа
Max.	0,50	0,50	4,90	0,90	1,80	0,10	0,25	0,15	0,20	0,05	0,15

Физико-механические свойства

2017	2024
Массовая плотность (г/см³)	2,79	2,77
Интервал температур плавления	510-640	500-638
Линейный коэффициент термического расширения (10−6/K)	23,0	22,9
Модуль упругости МПа (1)	74 000	73 000
Коэффициент Пуассона	0,33	0,33
Теплопроводность (W/M°C)	состояние T4: 134	состояние T3: 120
Удельная теплоёмкость (Дж/кг°C)	920	920
Предел упругости RP0.2 (МПа)	260 (2)	300 (3)
Предел прочности Rm (MPa)	390 (2)	440 (3)
Относительное удлинение (%)	9 (2)	9 (3)

(1) Среднее значение модулей при растяжении и сжатии (2) Пруток, состояние Т4 (закалка и естественное старение) диаметром от 6 до 75 мм (3) Пруток, состояние Т3 (закалка, деформация в холодном состоянии, старение) диаметром от 50 до 100 мм

Виды и свойства алюминиевых сплавов

Работая с этим металлом и смесями на его основе, важно знать свойства алюминиевых сплавов. От этого будет зависеть область применения материала и его характеристики. Классификация алюминиевых сплавов приведена выше

Ниже будут описаны самые популярные виды сплавов и их свойства

Классификация алюминиевых сплавов приведена выше. Ниже будут описаны самые популярные виды сплавов и их свойства.

Алюминиево-магниевые сплавы

Сплавы алюминия с магнием обладают высоким показателем прочности и хорошо поддаются сварке. Дополнительного компонента в состав не добавляют более 6%. В противном случае ухудшается устойчивость материала к коррозийным процессам. Чтобы дополнительно увеличить показатель прочности без ущерба защите от коррозии, алюминиевые сплавы разбавляются марганцем, ванадием, хромом или кремнием. От каждого процента магния, добавленного в состав, показатель прочности изменяется на 30 Мпа.

Алюминиево-марганцевые сплавы

Чтобы увеличить показатель коррозийной устойчивости, алюминиевый сплав разбавляется марганцем. Этот компонент дополнительно увеличивает прочность изделия и показатель свариваемости. Компоненты, которые могут добавляться в такие составы — железо и кремний.

Сплавы с алюминием, медью и кремнием

Второе название этого материала — алькусин. Марки алюминия с добавлением меди и кремния идут на производство деталей для промышленного оборудования. Благодаря высоким техническим характеристикам они выдерживают постоянные нагрузки.

Алюминиево-медные сплавы

Смеси меди с алюминием по техническим характеристикам можно сравнить с низкоуглеродистыми сталями. Главный минус этого материала — подверженность к развитию коррозийных процессов. На детали наносится защитное покрытие, которое сохраняет их от воздействия факторов окружающей среды. Состав алюминия и меди улучшают с помощью легирующий добавок. Ими является марганец, железо, магний и кремний.

Алюминиево-медные сплавы

Алюминиево-кремниевые сплавы

Называются такие смеси силумином. Дополнительно эти сплавы улучшаются с помощью натрия и лития. Чаще всего, силумин используется для изготовления декоративных изделий.

Сплавы с алюминием, цинком и магнием

Сплавы на основе алюминия, в которые добавляется магний и цинк, легко обрабатываются и имеют высокий показатель прочности. Увеличить характеристики материала можно проведя термическую обработку. Недостаток смеси трёх металлов — низкая коррозийная устойчивость. Исправить этот недостаток можно с помощью легирующей медной примеси.

Авиаль

В состав этих сплавов входит алюминий, магний и кремний. Отличительные особенности — высокий показатель пластичности, хорошая устойчивость к коррозийным процессам.

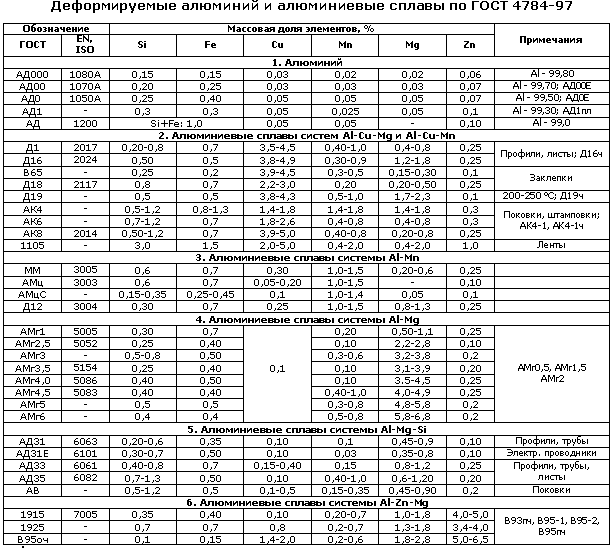

Маркировка алюминия и алюминиевых сплавов

Чистый алюминий маркируется в зависимости от содержания в нем примесей, различается;

• А999 — алюминий особой чистоты;
• А995, А99, А97, А95 — алюминий высокой чистоты;
• А85, А8, … — алюминий технической чистоты.

        Алюминий особой чистоты применяется в производстве полупроводниковых приборов и для исследовательской работы.

        Алюминий высокой чистоты применяется для плакирования деталей электро- и радиооборудования.

        Алюминий технической чистоты используется для приготовления алюминиевых сплавов, изготовления проводов, прокладок

      Технический  алюминий  обозначается    буквами  АД   (алюминий деформируемый), в случае использования более чистого алюминия ставится цифра  1. Сочетание букв АМ_г и АМ_ц означает сплав алюминия (А) с магнием (M_г) и марганцем (М_ц). У сплавов алюминия с магнием цифра показывает процентное содержание магния. Так, например, сплавы марок АМ_гЗ, АМ_г5, АМ_г6 содержат соответственно 3, 5 и 6% магния.

Сплавы в виде полуфабриката обозначаются буквами, которые ставятся после маркировки сплава: А — означает, что сплав повышенного качества, из лучшего алюминия; М — мягкий, отожженный; П — полунагартованный (степень обжатия 40%): Н — нагартованный (степень обжатия 80%). Так, отожженные сплавы обозначаются АДМ, АМцАМ, полунагартованные — АМгАП и нагартованиые — АД1Н. АМгЗН.

       Дюралюминий обозначают буквой Д и цифрой, показывающей условный номер сплава, например сплав Д1, Д16, Д18, Д20. Некоторые сплавы, разработанные и последнее время, с маркировкой В65 ВД17 (дюралюминий, покрытый тонким слоем чистого алюминия для придания сплаву коррозионной стойкости) называют алькледом (Альклед это термин, торговая марка)

       Высокопрочный сплав алюминия с цинком и магнием обозначается В94, В95, В96 (вторая цифра указывает номер сплава).

       Состояние полуфабрикатов высокопрочных сплавов и характер плакировки также имеют буквенно-цифровую маркировку: М— мягкий, отожженный; Т— термически обработанный, закаленный и естественно состаренный. T1- термически обработанный, закаленный и искусственно состаренный; Н — нагартованный (нагартовка листов дюралюминия около 5—7%, а сплавов В95—3%); H1—усиленно нагартованный (нагартовка листов около 20%); В — повышенное качество выкатки закаленных и состаренных листов; О — повышенное качество выкатки отожженных листов; Б — листы без плакировки или с технологической плакировкой; УП — утолщенная плакировка (8% на сторону); ГК — горячекатаные листы, плиты; ТПП — закаленные и состаренные профили повышенной прочности (для Д16).

        Геометрическая маркировка. В конце маркировки для листового материала указывается его толщина в миллиметрах, а для профилей — условное цифровое обозначение формы сечения и размеров. Например, маркировка Д16АТНВЛ2,5 означает, что плакированный листовой дюралюминий Д16 — повышенного качества, термически обработан, нагартован и имеет повышенное качество выкатки. Толщина листа 2,5 мм.

       Заклепочные сплавы. Сплавы, идущие на изготовление заклепок, имеют в маркировке букву П (сплав для проволоки), например ДЗП, Д16П.

       Алюминиевые сплавы для ковки и горячей штамповки обозначаются буквами АК (алюминиевые ковочные) и цифрой — условным номером сплава, например сплавы АК4, АК4-1, АК6, АК6-1, АК8. Дополнительная цифра -1  показывает, что сплав является близкой модификацией сплава без цифры.

        Разработанные в последнее время ковочные сплавы имеют нестандартную маркировку, например сплав Д20.

       Литейные алюминиевые сплавы обозначаются буквами АЛ (алюминиевые литейные) и цифрой, показывающей условный номер сплава, например сплав АЛ2, АЛ4. АЛ9 и т. д. Исключение составляют новые марки литейных сплавов ВИ-11-3, В300, В14-А.

        Силумины. В зависимости от состава все алюминиевые литейные сплавы делятся на силумины, представляющие собой сплавы алюминия и кремния (АЛ2. АЛ4, АЛ9), и легированные силумины — сплавы алюминия и кремния с добавкой меди (АЛЗ, АЛ5. АЛ9) или магния (АЛ 13, ВИ-11-3). Применяются также альтмаг — сплав алюминия и магния (АЛ8)—и сплавы алюминия с медью (АЛ7, АЛ 19).

       Режимы термообработки. Для литейных алюминиевых и магниевых сплавов применяют следующие обозначения режимов термической обработки: T1— старение; Т2 — отжиг; Т4 — закалка; Т5 — закалка и частичное старение; Т6 —закалка и полное старение до наибольшей твердости; Т7 — закалка и стабилизирующий отпуск; Т8 — закалка и смягчающий отпуск. Например, обозначение АЛ4Т6 показывает, Что сплав АЛ4 подвергается термической обработке по режиму Т6, состоящему из закалки и полного старения.

Сплавы алюминия с другими элементами

Легирующими элементами, используемыми при изготовлении алюминиевых сплавов и улучшающими их качественные характеристики, являются также следующие.

Бериллий уменьшает окисление при термической обработке. Невысокое содержание бериллия (0,01–0,05 %) улучшает текучесть соединений алюминия, используемых в процессе производства деталей двигателей внутреннего сгорания (поршней и головок цилиндров).

Висмут, а также свинец, олово или кадмий, обладающие низкой температурой плавления, при добавлении в состав сплавов облегчают процесс резки металла. Эти компоненты способствуют образованию мягких легкоплавких фаз, обеспечивающих ломкость стружки и смазывание резца.

Соединения с добавлением галлия (0,01–0,1 %) используются для производства расходуемых анодов.

Небольшое количество железа (не более 0,04 %) добавляют в материал, используемый для изготовления проводов, за счет этого повышается прочность и ползучесть материала. Кроме того, железо снижает прилипание состава к стенкам форм при литье в кокиль.

Отличие алюминия от дюрали

Маркировка на заводских изделиях позволяет определить принадлежность материала. В ситуации, когда маркировка вызывает сомнения или отсутствует, необходимо использовать другие варианты идентификации.

В первую очередь необходимо знать субъективные признаки, позволяющие различить алюминий и дюраль. Сплав обладает характерным стальным цветом, его поверхность несложно поцарапать, получив в итоге ломкую стружку. В царапине можно рассмотреть кристаллическую структуру. Изделия из дюралюминия не гнутся, а при ударе издают достаточно громкий звон.

Более достоверным вариантом определения принадлежности изделия к дюралюминию служит химический метод. На поверхность исследуемого изделия необходимо нанести капельку едкого натра. Через 10 минут поверхность протирают и внимательно осматривают. Оставшееся темное пятно служит подтверждением того, что предмет изготовлен из дюралюминия.

Углубленные познания в химии позволят применить для определения материала раствор кислоты с добавлением щелочи. В такой среде алюминий растворится, образовав белый осадок в виде порошка. Подобный эксперимент с образцом из дюрали даст на выходе дополнение в виде голубых гранул, образованных медью.

Основным отличием служат физические свойства дюралей, а именно, хрупкость, твердость и отсутствие характерной для алюминия пластичности. Как показывает практика, визуально отличить алюминий от дюралей совсем несложно. Чтобы отличить алюминий от дюрали, достаточно визуально сравнить несколько образцов из того и другого материала.

Что нельзя готовить в алюминиевой посуде

Из-за риска повреждения оксидной пленки не рекомендуется в такой посуде готовить блюда, которые могут спровоцировать кислую или щелочную реакцию. Если алюминиевая посуда не имеет дополнительного керамического или тефлонового покрытия, лучше не варить в ней блюда из кислых овощей, соленую рыбу, не делать фруктовые компоты.

Еду в таких кастрюлях и сковородках лучше не хранить. Даже если вы используете для приготовления салата алюминиевую мисочку, лучше на стол подать еду в глубокой керамической тарелке.

Зато в алюминиевой утвари даже рекомендуется варить макароны, картофель, овсянку и другие каши, отваривать говядину, делать уху из рыбы. Продукты не прилипают к стенкам.

Основные виды сплавов

Существует несколько видов сплавов, отличающихся своими характеристиками.

1. Алюминий + марганец или магний. Такой сплав называют «магналии». Материал отличает высокая стойкость к коррозии, хорошая сварка и пайка. Между тем — материал плохо поддаётся обработке на металлорежущем оборудовании. Кроме того при работе со сплавом магнолии никогда не используют промежуточную закалку.

Магнолии применяют для бензопроводных систем, радиаторов для автомобилей, ёмкостей различного назначения.

2. Сплав, состоящий из алюминия, магния и кремния, получил название — «авиаль». Сплав обладает такими свойствами как:

• Высокая стойкость к воздействию коррозии;
• Высокая прочность сварных и паянных швов.

Для получения данных технологических свойств авиаль проходит термообработку. Ее проводят при температуре, почти в 520 ºC. Последующее резкое охлаждение необходимо выполнить в воде, температура которой составляет 20 ºC.

После проведения такой обработки авиаль можно использовать для работы в условиях повышенной влажности, его широко применяют в самолетостроении. В последние годы, авиаль используют для замены стальных деталей из носимым устройств связи, например сотовых аппаратов и пр.

3. Еще один сплав — дюралюмин. В него, кроме алюминия входят медь и марганец. Пропорции компонентов изменяют, тем самым модифицируя качественные свойства сплава. Но несмотря ни на что, дюралюмин обладает не высокой стойкостью к коррозии. Поэтому на поверхность наносят слой чистого алюминия. Такая операция называется плакированием и с успехом предотвращает воздействие коррозии.

Дюралюмин применяют в транспортном машиностроении, в частности, детали из этого материала установлены в скоростном поезде «САПСАН».

Алюминиевая посуда. Уход с использованием народных средств

Предлагаем ознакомиться с самыми популярными способами, благодаря которым посуда будет очищена от жира, грязи, налета и накипи.

Часто на дне кастрюли проявляются темные следы. Избавиться от них можно, залив кефиром, рассолом либо скисшим молоком.

Любой из этих трёх продуктов нужно налить на дно и спустя 24 часа сполоснуть.

Следы нагара сойдут после того, как вы прибегнете к помощи кислых яблок. Для этого мелким куском фрукта необходимо натереть внутреннюю поверхность.

Кислота, входящая в состав мякоти, очистит посуду. С аналогичной целью разрешается применить лимонный сок.

Единственным, пожалуй, минусом алюминия считается его уязвимость к окислению. Чтобы избавиться от следов окислительного процесса, рекомендуют использовать такой способ: разведите соль с водой в соотношении один к одному. Полученный состав нанесите на участки, где произошла реакция, и протрите тряпкой. При приготовлении смеси нужно помнить, что по консистенции домашнее средство должно быть примерно как густая сметана. Таким образом легко чистятся темные следы внутри алюминиевого термоса.

Преимущества и недостатки

Существенное достоинство дюралюминия — меньший, чем у стали вес, несмотря на прочность этого материала. Это позволяет использовать его при изготовлении автомобилей, самолетов, ракет для облегчения конструкции.

Важным свойством дюраля является высокая термостойкость, что способствует его применению при производстве радиаторов.

Дюралюминий более устойчив к вибрациям, чем сталь. Благодаря этому он широко используется при изготовлении бурового оборудования.

Это интересно: Что такое термическая обработка металлов и сплавов

Среди недостатков — высокая чувствительность к коррозии. Не все типы дюраля пригодны для сварки.
