Дровокол своими руками

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала — никакого сопротивления быть не должно.

Виды механических колунов для дров: их преимущества и особенности функционирования

Видов механических дровоколов намного больше, чем устройств ручного типа. Это связано с большим многообразием типов используемых приводов. Однако преимущество механических приспособлений заключается не только в практическом отсутствии прикладывания физических усилий, но и возможности колки дров больших размеров. Расколотые дрова гораздо легче распилить на маленькие поленья, чем осуществлять распил больших бревен.

Принцип работы механических дровоколов основывается на выполнении следующих манипуляций:

• укладка или установка бревна в специальный желоб;
• привод (бывает разных видов) приводит в движение опорную часть или режущее лезвие, тем самым воздействуя на заготовку;
• нож впивается в древесину, в результате чего заготовка раскалывается на две и больше частей, что зависит также от конструктивного исполнения ножа.

Неоспоримым достоинством таковых агрегатов также является высокая скорость работы, а также возможность обработки больших объемов дров. Нельзя не отметить тот факт, что благодаря механическим дровоколам, можно осуществлять раскалывание древесины различных пород, с чем не всегда могут справиться ручные приспособления.

Как и ручные дровоколы, механические устройства также можно изготовить своими руками. Причем для этого не понадобится ничего покупать, так как устройства можно сделать из подручных средств, которые имеются в вашем гараже

Собственно этому уделим особое внимание, но для начала рассмотрим, какие же виды механические приспособления подразделяются, и чем они отличаются

Простой дровокол своими руками механика

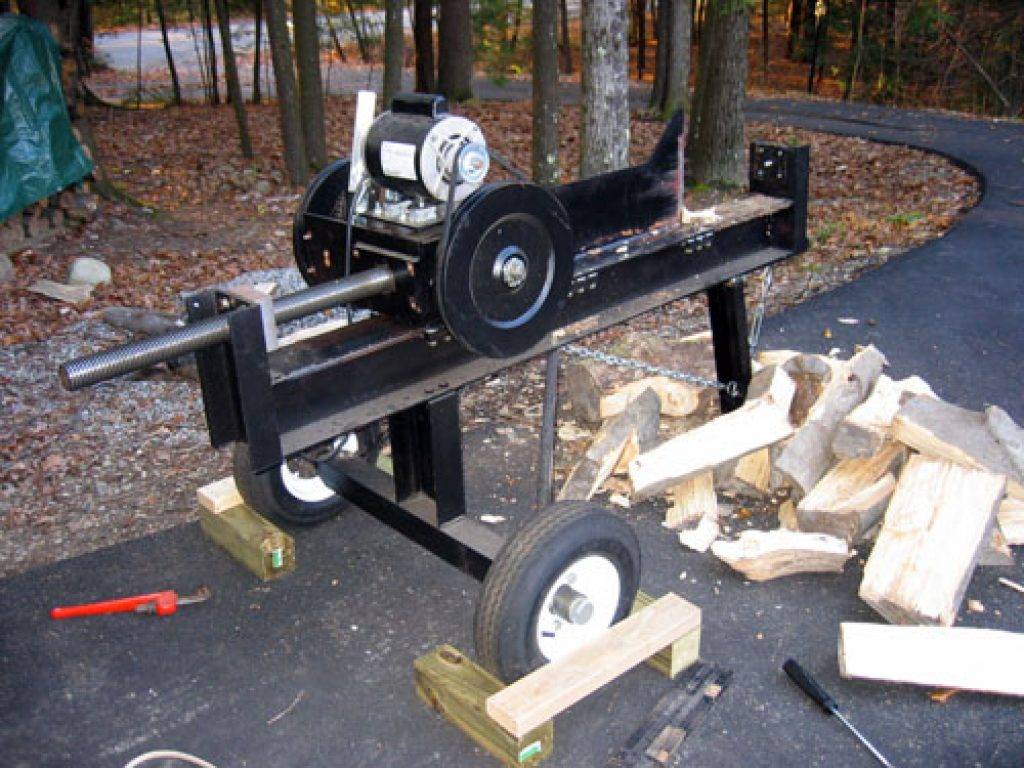

Распространенным видом дровокола является реечный тип механизма. Принцип работы состоит из пуска цикла, после чего происходит сцепка всех элементов, толкатель упирается в заготовку и происходит процесс резки, путем соединения с ножом. Чтобы изготовить самодельный дровокол, понадобятся следующие элементы:

• Привод, обычно используется электродвигатель. При местах отсутствия электроэнергии, возможно использовать двигатель, работящий от горючих смесей.
• Шкив передачи на валу, передача соединяется ремнем.
• Шестерня зубчатая, расположенная на конце вторичного вала.
• Рама для колоды, режущий нож, рычаг управления.

Двигатель необходимо подбирать с большим запасом мощности. Дровокол реечного типа, изготовленный своими руками может использоваться со всеми типами древесины. Контроль за безопасностью, нагрузки на двигатель достигается путем улучшенной передачи и плавности усилия. Также механический дровокол имеет простую конструкцию при винтовом исполнении. Наименьшее количество затрат на изготовление, делают его незаменимым в хозяйстве. Своими руками изготовить инструмент возможно имею старый электродвигатель, подготовленный конусный винт, базовые знания в электрике для подключения двигателя к пусковому устройству.

Использование других методов

Может возникнуть вопрос : “а почему бы просто не порезать дрова бензопилой”. Это хоть и вариант, но бензопила предназначена для другого. Её устройство не подразумевает точное и качественное исполнение обработки деревянных валунов. Суть вопроса в том , что с помощью бензопилы производят именно поперечное разрезание древесины, а твёрдые и тяжёлые поленья – это из другой области.

Вопрос того хорошо ли использовать тяжёлые молоты и толстые клинья подпадает под ту же категорию ответа. Производительность такого действия, в принципе гораздо выше, нежели у работы с использованием бензопилы, но, тем не менее эффективность данный способ показывает не столь великую и ваши дела, которые вы хотите исполнить помимо колки дров придётся отложить на потом. Потому что исполнение работы с колкой использованием молота и клиньев займёт слишком много времени у вас.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Пружинный дровокол

Ещё один вариант того, как можно сделать эффективный дровокол своими руками. Эта конструкция будет несколько сложнее. В основе лежит пружина.

Как и в предыдущем случае, речь идёт о механическом дровоколе своими руками. То есть потребуются физические усилия. Но уже не такие, как для лома-колуна. По сложности он превосходит лом-колун, зато выигрывает в плане эффективности.

При колке поленьев усилие будет направлено вниз. Это фактически полностью снимает нагрузку со спины. Здесь на мощность удара в большей степени будет влиять не физическая сила человека, а масса используемого колуна.

Недостаток заключается в больших размерах и массе. Плюс конструкция дровокола считается более травмоопасной. Хотя в этом компоненте точно не превосходит обычный топор. Плюс каждое полено придётся отдельно доставлять к инструменту.

Принцип работы основан на том, что лезвие наносит удар по древесине за счёт воздействия большой массы. Пользователю необходимо лишь вывести плечо дровокола из равновесия. Иными словами, сдвинуть вниз лезвие колуна, которое уже за счёт силы инерции всю остальную работу выполнит самостоятельно. Пружина обеспечивает возврат рабочего элемента в исходное положение.

Без чертежей собирать дровокол своими руками не рекомендуется. Поэтому заранее подготовьте схемы для сборки конструкции.

Если хотите своими руками изготовить самодельный механический пружинный дровокол с редуктором, важно принять во внимание несколько ключевых моментов:

Трубы можно брать любые

Но важно, чтобы они обладали достаточной жёсткостью конструкции. Иначе дровокол долго выполнять свои функции не сможет.
Часто в основу берут толстостенную трубу 40х60х6 мм

Но её можно заменить на 2 трубы с меньшей толщиной стенок, но сварить вместе.

Сила удара будет напрямую зависеть от веса подвижного элемента конструкции. Чем выше окажется масса колуна, тем больше будет энергия от наносимого удара.
Груз для колуна можно собрать из любых тяжёлых металлических элементов. Тут уже ищите то, что найдётся в вашем распоряжении. Оптимально, если колун в сочетании с грузом будут весить около 50-60 килограмм.

Ответственно подойдите к выбору пружины
Обратите внимание на её мощность. Пружины должно хватить для удержания плеча механизма колуна в горизонтальной плоскости
А потому нужно грамотно определить соответствие массы колуна и силы сжатия выбранной пружины.

Если усилия одной пружины оказалось недостаточно, возьмите ещё одну, но с меньшим диаметром. Её вставляют внутрь основной пружины. Хорошим вариантом считаются пружины от машин. Это детали диаметром около 110 мм и высотой от 450 до 550 мм. При горизонтальном расположении рабочего элемента дровокола, пружина будет сжата, и её высота уменьшится примерно до 300 мм.
Используйте регулируемую консоль, чтобы добиться нужного баланса между массой колуна вместе с грузом, а также пружиной.

Сборка выполняется с использованием сварочного аппарата, а также болтовых соединений.

Используйте материалы высокого качества. Брать за основу проржавевшие трубы или старые пружины категорически нельзя. Этот вариант дровокола сам по себе достаточно опасный. А использование материалов второго и третьего сорта лишь увеличат степень риска при работе с дровоколом.

Самодельный дровокол

Элементы конструкции

Для работы понадобятся:

1. Лист металла толщиной 4-5 мм.
2. Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
3. Вал.
4. Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
5. Ремень или цепь.
6. Подшипники, имеющие корпус.
7. Электродвигатель.
8. Провода.
9. Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
10. Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
11. Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала — от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

• электродрель со сверлами разного размера;
• молоток;
• сварочный аппарат;
• болгарка;
• рулетка, ключи;
• маркер.

Как сделать дровокол конусного типа своими руками

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

• сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
• с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
• определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
• вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
• натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание

Влага, находящаяся внутри древесины, интенсивно испаряется

Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве

Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

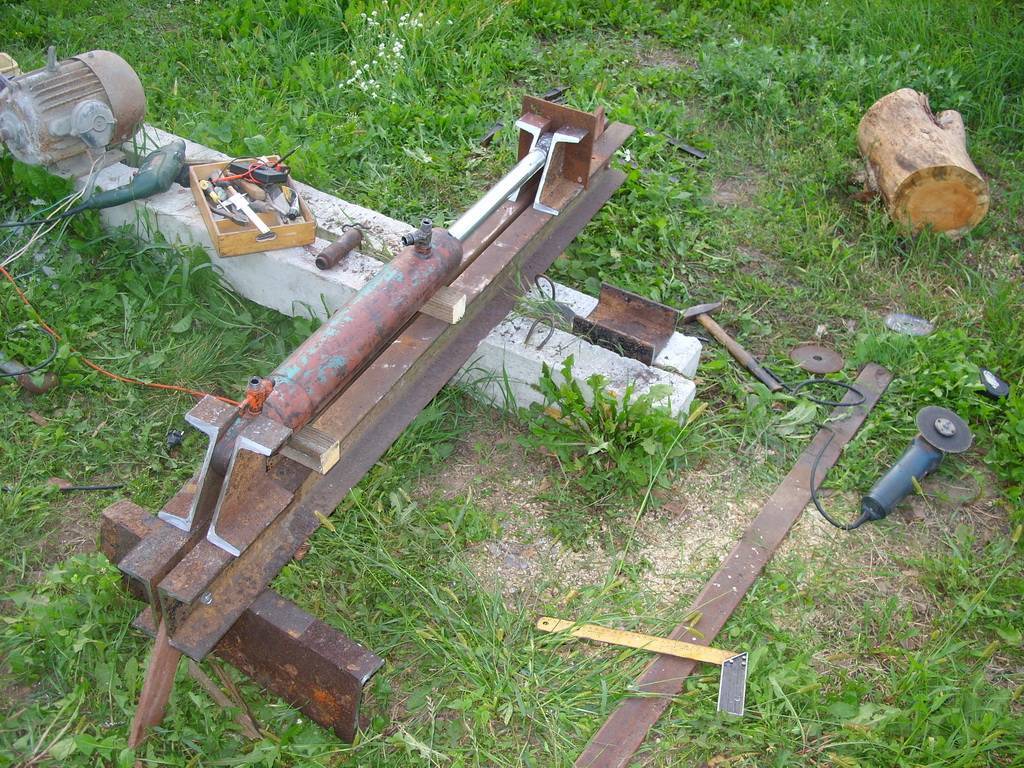

Дровокол гидравлический своими руками

Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.

В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.

В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра

Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

Вот так может выглядеть готовая модель.

Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.

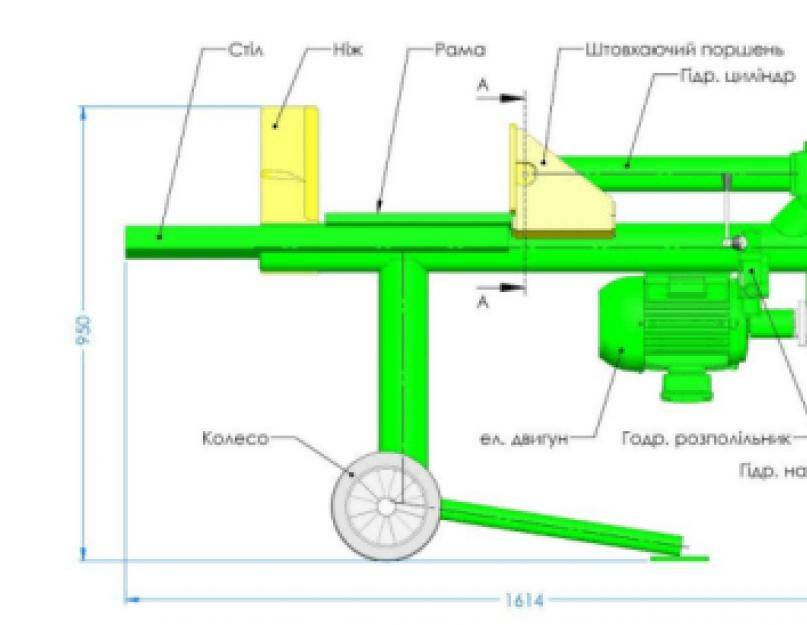

Основные детали и узлы устройства представлены на сборочной схеме.

Здесь:

1. станина;
2. колун (нож);
3. колеса (опционально, при необходимости периодически перемещать станок);
4. каретка, толкающая чурку на нож;
5. гидравлический цилиндр;
6. распределитель гидравлического типа с рычагом, он приводит станок в действие;
7. гидравлический насос (модели НШ-32);
8. бак для заливки жидкости (масла), объем 32 л;
9. приводной вал гидравлического насоса с карданом;
10. кожух приводного вала;
11. двигатель электрический (модель АИР80В2);
12. поворотная площадка;
13. шкив ведущий;
14. шкив ведомый;
15. приводной ремень.

Вот так в этой модели может выглядеть станина.

Узел каретки.

Поворотная площадка.

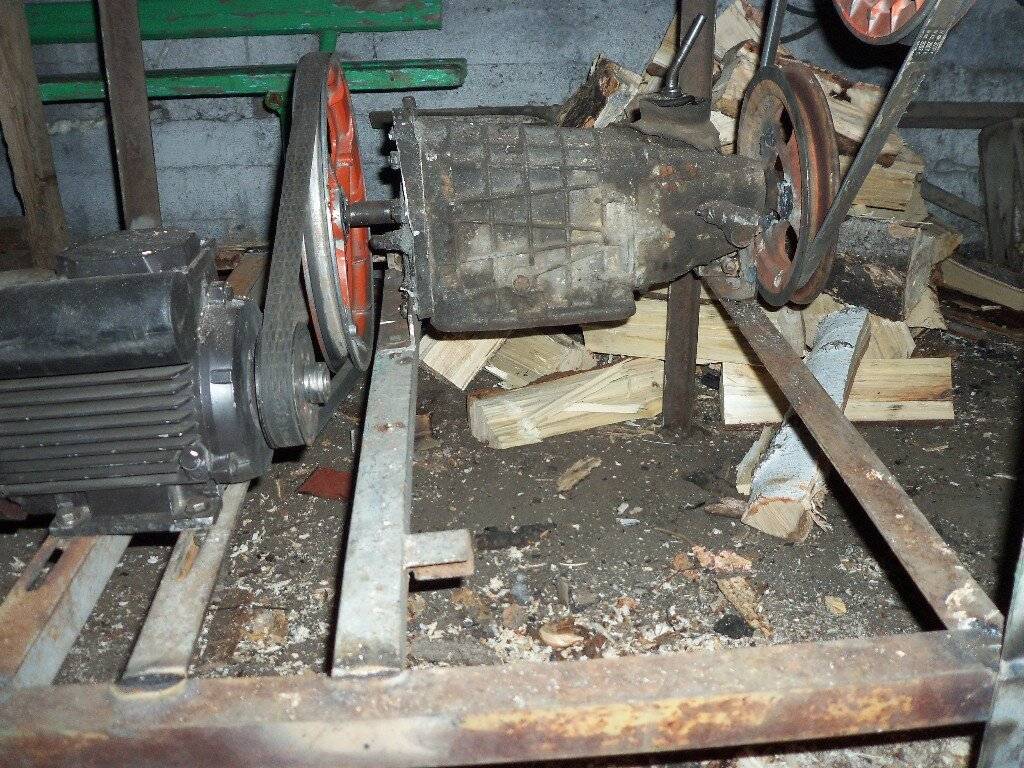

Передаточный механизм.

Устройство в сборе.

В этом видео описано изготовление самодельного гидравлического дровокола.

Конусные

Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:

• Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
• Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
• Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.

Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Техника безопасности при колке дров

Стоит придерживаться следующих рекомендаций:

Работать нужно только в закрытой обуви, чтобы отскочивший кусок полена не травмировал ногу.
К конусному механизму бревна надо подавать вертикально.
Колку дров следует проводить вдали от домов, людей, животных, зон отдыха, чтобы не нанести вред усадьбе, окружающим.
Позиция кольщика должна быть устойчивой, ноги на ширине плеч.
При работе с винтовым дровоколом перчатки не используются. Вращающийся винт может зацепить перчатку и вместе с ней затянуть руку

Это же касается и свисающих частей одежды.

В самодельном винтовом агрегате важно предусмотреть аварийную остановку. Для этого его оснащают педалью или аварийной кнопкой

Причем просто отключить его от сети недостаточно, ведь вал и дальше какое-то время будет продолжать крутится. Нужен специальный электромагнитный тормоз в замкнутом состоянии.

Выбирая изделие для колки дров на дачу, предпочтение стоит отдать механическим видам или гидравлическим, работающим на бензине. Обойдутся они недорого, а производительность получится высокой. Альтернатива ‒ сделать один из этих видов самому.

Особенности функционирования

Конусный дровокол (винтовой колун) работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа и раскалывает ее на части

При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять особое внимание

Итак, самым простым вариантом дровокола является конструкция, состоящая из верхнего конуса и нижнего домкрата, а также уложенной набок П-образной рамы.

Установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.

В случае изготовления более сложного варианта, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80-100 об/мин) ввинчивается в древесину и раскалывает ее.

С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Главным недостатком этого оборудования считается невозможность раскола чурбаков из пород древесины, отличающихся переплетением волокон. Для рубки дуба и березы используют гидравлический дровокол, характеризующийся существенно большим усилием толкателя (3-7 тонн).

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php

Обзор самых популярных моделей для колки дров

Купить инструмент для колки дров можно в специализированных магазинах спецтехники или хозтоваров. Обычно их не привозят в большом количестве, поэтому лучше заранее поговорить с представителем магазина, чтобы уточнить есть ли в наличии устройство.

Чаще всего российские потребители хвалят специнструмент марки Logmaster.

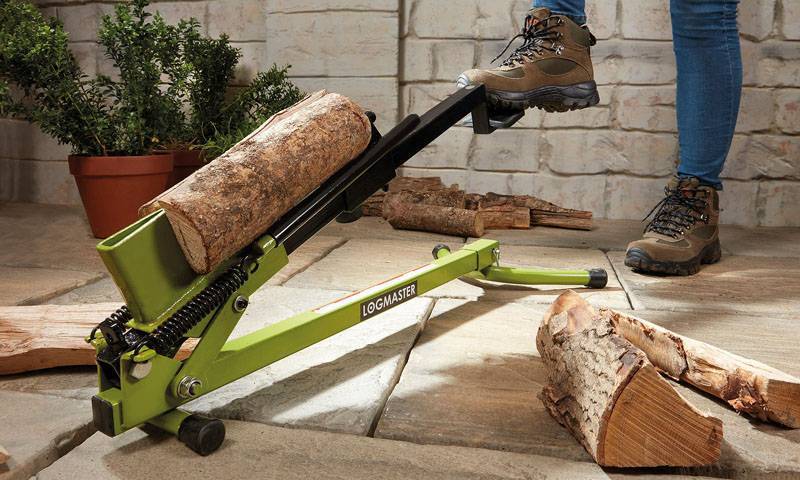

Дровокол с механическим приводом марки Logmaster

Дровоколы этой серии отличаются высоким качеством сборки и удивительной производительностью.

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Коротко о характеристиках:

• вес – 9,5 кг;
• тип привода – ножной;
• рабочее усилие – 1200 кг;
• цена – от 4 000 рублей.

Дровокол с механическим приводом марки Logmaster

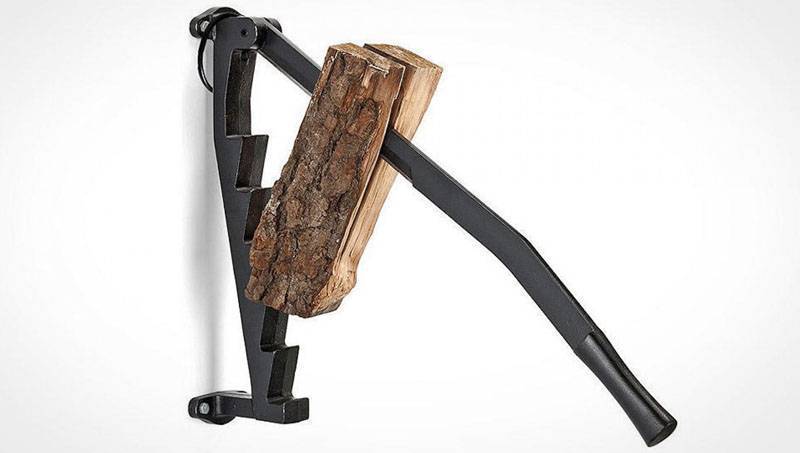

Механический дровокол ZIGZAG от Yardworks

Механический дровокол ZIGZAG –один из самых лёгких механизмов для колки дров. Обеспечит простую и быструю колку поленьев без топора. Нажатием ножной педали на стальной клин создается давление в 1200 кг. Габариты обрабатываемого полена: диаметр до 25 мм, длина 45 мм. Стоимость такой модели 4900 рублей.

Дровокол ZIGZAG от Yardworks – простой и удобный инструмент, который просто необходимо иметь на дачеМеханический дровокол ZIGZAG от Yardworks

Как сделать устройство

1. При изготовлении конструкции в первую очередь не обойтись без грамотного составления чертежа и проекта.
2. Следует определиться с материалом, высчитать его нужное количество, а также приобрести соответствующие детали.
3. Начнем с изготовления рамы, использовав для этого:
   • профтрубу;
   • швеллер;
   • двутавр;
   • уголки из металла.
4. Требуется собрать все элементы в единую конструкцию.
5. Чтобы устройство устойчиво стояло на опоре и не раскачивалось, не двигалось с места в процессе работы, нужно позаботиться о приобретении дополнительного шасси либо колесиков, монтируемых на блок.
6. Немаловажным узлом в конструкции является поршень, который обеспечивает проталкивание бревна при подключении агрегата к двигателю. Для этого нужно высчитать необходимую силу толкания, чтобы не ловить половинки бревен на выходе, а также не нанести себе вред при большой силе толкающего механизма. Подобную конструкцию можно позаимствовать из трактора или поискать на рынке в готовом виде.

Вот и все! Вы сделали реечный колун своими руками. Как с ним работать? Бревна могут укладываться в трех направлениях: горизонтальном, вертикальном и смешанном. При горизонтальном расположении не нужно прилагать особых усилий, потому при самодельном конструировании агрегата лучше применить именно этот способ.

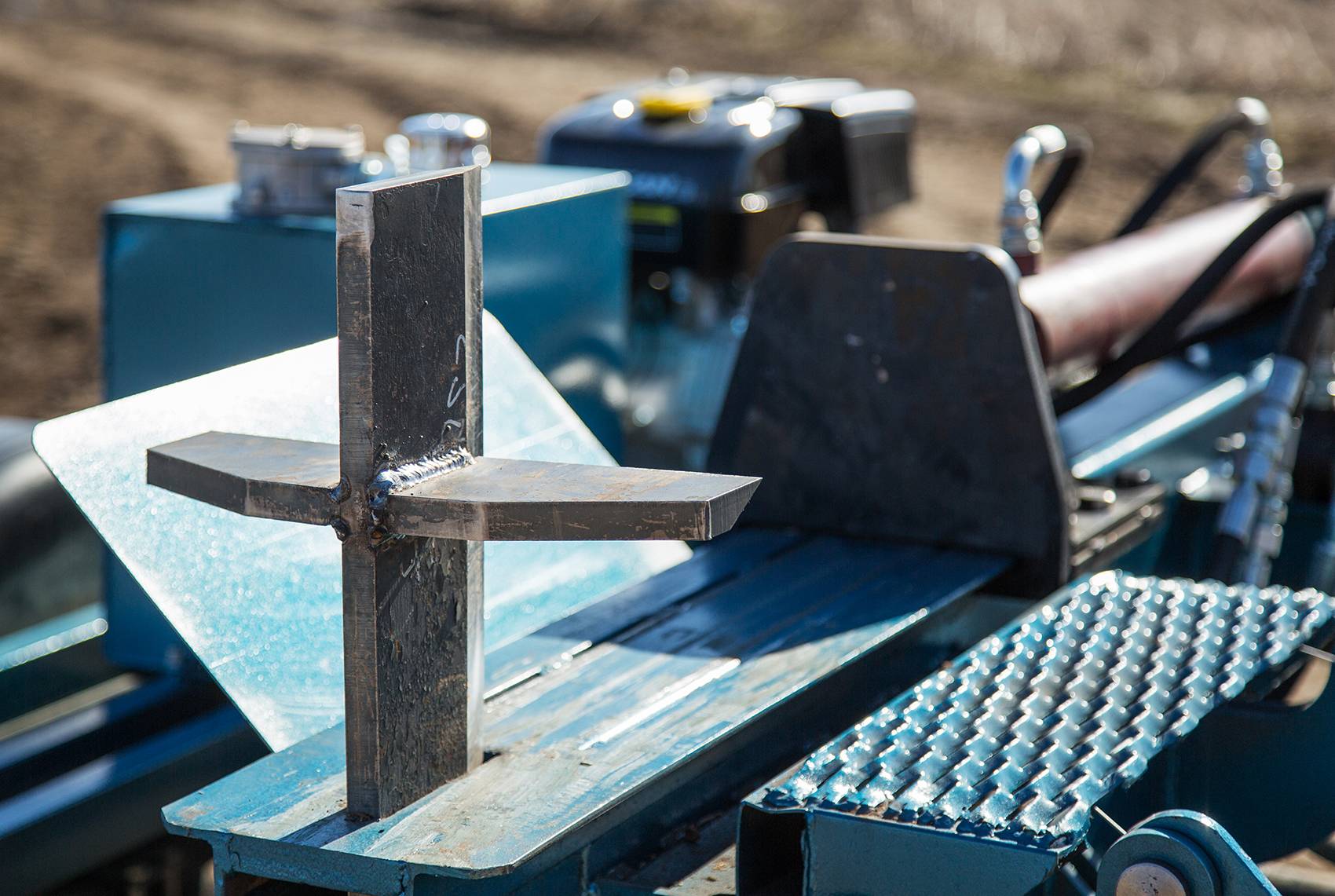

Процесс распила несложен при наличии рейки, расположенной по горизонтали. Образуется желоб, бревно продвигается к ножу, после чего автоматически возвращается на место. Для удобства в работе, увеличения производительности распила, раскола бревна сразу на четыре заготовки рекомендуется оснастить агрегат насадкой с 4 резцами и установить на высоте регулируемый упор, что позволит применять инструмент людям любого роста, то есть всем членам семьи.

Лучшим режущим материалом считается сталь, потому желательно предварительно подобрать прочный отшлифованный лист.
