Доводка и притирка в слесарном деле

Суть технологии

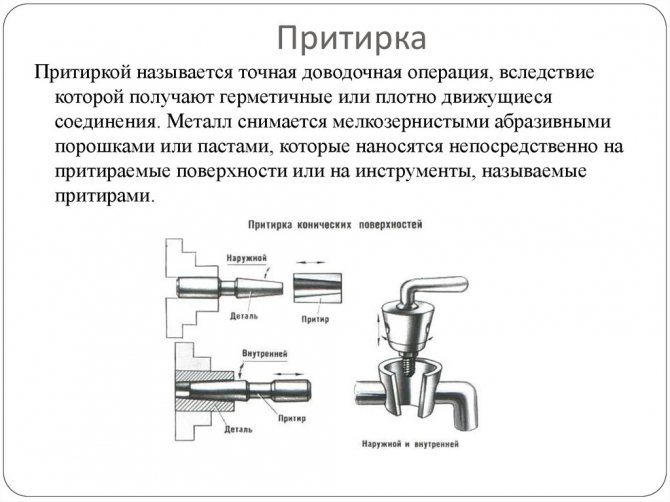

Целью операции является доведение поверхностей деталей до оптимальных характеристик, необходимых для совместной работы с другими элементами конструкции. Часто узлы механизма при эксплуатации работают при взаимном трении, например, поршень и цилиндр. Допуск в этом случае около 0,001 мм, что обеспечивает необходимую герметичность и свободный ход без заклинивания. Добиться такой точности позволяет операция по доводке и притирке. Но во время ее проведения слой металла частично удаляется, поэтому при производстве заготовок оставляют припуск 0,01-0,02 мм, чтобы в конечном результате получить деталь с точностью 0,001-0,002 мм.

Не следует считать термины синонимами, притирка отличается от доводки согласно действующим нормам ГОСТ 23505-79. В рабочей документации следует точно указывать название операции.

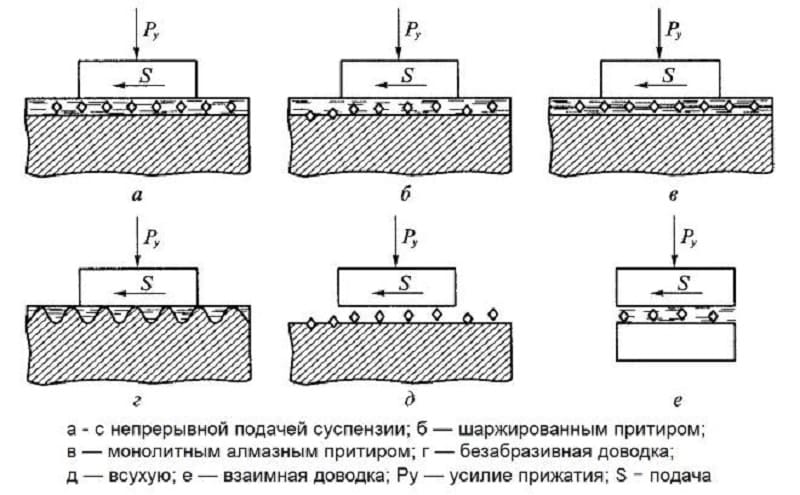

Главной задачей при доводке является получение гладкой поверхности и соблюдение геометрической точности детали согласно чертежу. При этом характеристики по чистоте обработки, допуски могут полностью совпадать в обоих видах работ. Поэтому в реестре рабочих специальностей утвержден профессиональный стандарт специальности — «доводчик-притирщик». Обе операции финишные и если технология изготовления детали требует термической обработки детали то делают ее до слесарной работы.

Технология доводки и притирки заключается в нанесении абразивных смесей в виде паст, гелей, жидкостей на поверхность детали из стали, алюминия и других металлов и последующей механической обработкой специальными приспособлениями. Необходимый для работы инструмент и использующиеся расходные материалы указаны в инженерной документации. Доводкой сглаживают поверхность до нужных значений, удаляя излишки металла абразивными частицами, находящимися на поверхности обрабатывающего инструмента. Различают прямое и косвенное покрытие притирочной смеси. В первом случае абразив до начала операции вдавливается в поверхность приспособления, а во втором равномерно размещается по всей площади детали.

Чаще всего в роли притира используется брусок из чугуна, который хорошо удерживает абразив на поверхности. Уступая часто по прочности он эффективно обрабатывает закаленный металл. На практике используются свинцовые и деревянные притиры. Для холодной притирки сложных поверхностей применяются дополнительные устройства, например, стягивающая гайка при доводке резьбы. Возможны по технологии и предварительные операции. В станкостроении, к примеру, часто поверхности перед обработкой абразивными смесями шабрят. Это улучшает геометрию поверхности и ускоряет процесс.

Техника выполнения доводки

При ручной даводке есть два варианта:

• нож укладываться плоскостью на абразивный материал;
• камень укладывается на клинок и нож закрепляется.

Пошаговый процесс будет таким:

1. Для начала медленными движениями нужно провести по ножу. Движения делаются плавно и в одну сторону.
2. Если двигаем нож, то движения идут по кругу или эллипсу. Надо вовремя вспоминать про смазку и очищать камень. Если двигаем камень, то вдоль клинка. Когда движения уже станут привычными, их можно делать быстро.
3. После смотрим на поверхность клинка. Полностью готовая поверхность на всех плоскостях, в том числе режущей кромке и фаске, ровная без царапин, которые способствуют механическому разрушению клинка. Фаска может иметь отклонения от идеальной плоскости и даже наличие граней, но они все должны быть идеально заполированы.

При доводке надо научиться напрягать только те группы мышц, которые нужны в этом процессе. Так и усталость будет меньше, и будет лучше чувствоваться инструмент, его наклон. Лишние движения только усложняют работу и не улучшают результат.

Не просто конфликт сотрудников: травля в коллективе

Отдельно от рабочих конфликтов стоит психологический террор, травля «неудобных» сотрудников. Его причинами могут стать личная неприязнь, напряженные отношения в коллективе, наличие провокатора, который получает удовольствие, сталкивая сотрудников. Если источником травли является один человек, это явление называется буллинг, если группа сотрудников – моббинг. Проявления могут быть разными: бойкот, сплетни, клевета, утаивание информации, необоснованная критика и многое другое.

Жертвой моббинга может стать кто угодно:

• новый начальник, не принимаемый коллективом;
• очень одаренный сотрудник, коллеги которого против того, чтобы он «высовывался»;
• скромный трудяга, который просто не может ответить обидчикам.

Травля показывает, что в коллективе сложилась нездоровая атмосфера, поэтому важно предупреждать подобные явления. Но сделать это бывает очень сложно – провокаторы на разборе конфликта выходят сухими из воды, перекладывая ответственность на других коллег. Моббинг сложно распознать и прекратить – помощь жертве может быть воспринята как попытка ее выделить, что приведет к эскалации конфликта

Моббинг сложно распознать и прекратить – помощь жертве может быть воспринята как попытка ее выделить, что приведет к эскалации конфликта.

Часто травля имеет скрытые мотивы, и для ее преодоления лучше обратиться к специалисту. Он поможет найти зачинщиков конфликта, определить, что стало его причиной, наладить отношения в коллективе. Если речь идет о конкретном провокаторе, который из-за особенностей характера, отсутствия такта, конфликтности, сталкивает между собой других сотрудников, стоит задуматься, насколько ценен этот человек для организации. Решением в этой ситуации может стать увольнение такого работника, перевод жертвы травли в другое подразделение, расформирование отдела либо мероприятия по улучшению взаимоотношений, поощрение командной работы, работа с психологом.

Наталья Сторожева, генеральный директор центра развития бизнеса и карьеры «Перспектива»:

Области использования технологии

Абразивные материалы, применяемые для притирки

Абразивными материалами называются кристаллические мелкозернистые или порошкообразные вещества высокой твердости, служащие для обработки металлов. Эти вещества характеризуются одновременным участием в процессе резания большого количества случайно ориентированных граней абразивных зерен.

Различают природные (естественные) абразивы (алмаз, корунд, наждак, гранит, кварц) и искусственные, или синтетические (карбид бора, карбид кремния, электрокорунд, измельченное стекло, крокус).

Абразивы применяются в виде порошков, шлифовальных кругов и брусков, точильных камней, шкурок, полировальных и доводочных паст.

По твердости абразивные материалы, применяемые для притирки, можно разбить на две группы: твердые и мягкие. К твердым абразивным материалам относятся материалы, имеющие твердость выше твердости закаленной стали; к ним относятся алмазная пыль, наждак, электрокорунд, карбид бора, карбид кремния и др.

К мягким абразивным материалам относятся материалы, имеющие твердость ниже твердости закаленной стали. К ним относятся: порошки окисей хрома, железа (крокус), а также пасты ГОИ и др.

Зернистость абразива. Абразивные порошки различаются по величине зерна. В зависимости от этого они делятся на три группы: шлифзерно, шлифпорошки и микропорошки. В пределах каждой группы абразивы различаются по номерам.

Номер зернистости для шлифзерна и шлифпорошков указывает величину зерна в сотых долях миллиметра. В обозначении микропорошков цифра показывает размер зерна в микронах (0,001 мм) .

Для грубой притирки применяют шлифпорошки с номерами зернистости 3 и 4; для чистовой притирки — микропорошки М28; М20; для отделочной — М14; М10; М7.

Из мягких абразивных материалов наиболее широко применяют пасты ГОИ. В их состав входят абразивные материалы и поверхностно активные вещества.

Пасты ГОИ изготовляют трех сортов:

• грубая паста с абразивной способностью 45; 40; 35; 30; 25 и 18 мк, темно-зеленого, почти черного цвета; эта паста оставляет заметные штрихи и матовость;
• средняя паста с абразивной способностью 17; 15; 10 и 8 мк, темно-зеленого цвета;
• тонкая паста с абразивной способностью 7; 6; 4 и 1 мк, светло-желтого цвета; эта паста позволяет получить зеркальный блеск.

Абразивная способность паст выражается в микронах и определяется толщиной слоя металла, снимаемого с детали пастой при прохождении ею пути, равного 40 М.

В состав паст ГОИ входят абразивные материалы (окись хрома), связующие вещества (силикагель, стеарин, олеиновая кислота, расщепленный жир, керосин).

Различают пасты: электрокорунд, карбид бора и окись хрома.

Электрокорунд имеет светло-желтый цвет, зернистость 270; 320, применяется для грубой предварительной притирки.

Карбид бора имеет черный цвет, зернистость 270; 320; М28; М20; М14; М10; М7, применяется для предварительной и окончательной притирки.

Окись хрома имеет серо-зеленый цвет. Грубая паста М40; М35; М30; М25 применяется для получистовой притирки и полирования, а паста, имеющая темно-зеленый цвет, является средней пастой М17; М15; М10; М8, применяемой для получистовой притирки и полирования. Паста светло-зеленого цвета является тонкой пастой М7; Мб; М4; M1 и применяется для окончательной притирки и наведения глянца.

Применение паст ГОИ при притирке по сравнению с другими абразивными материалами повышает производительность труда в 1,5—2 раза и улучшает качество поверхности.

При притирке применяют грубую пасту, гораздо реже среднюю. После шабрения наносят разведенную керосином пасту на поверочную плиту, накладывают последнюю на поверхность детали и начинают притирку. Притирку ведут до тех пор, пока паста из зеленой не превратится в черную массу. Вытерев начисто пришабриваемую поверхность, снова наносят пасту и повторяют процесс притирки 3—4 раза.

Что значит доводка?

Напольные станки Lapmaster-Wolters

Доводочные, притирочные напольные станки специально разработаны для работы в тяжёлых условиях и с минимальным техническим обслуживанием. Станок состоит из сварной секционной станины на которой установлены коробка передач, электродвигатель, рабочий стол и баки для абразивного материала и отходов. Доступ к бакам обеспечивается свободно, подъёмом крышки. Притирочная плита вращается против часовой стрелки, а формовочные кольца автоматически вращаются по часовой стрелке. Станки работают с абразивными смесями различной зернистости, на масляной или водной основе.

Станки можно дополнительно оснастить:

• устройством подачи и распределения алмазной суспензии • различными притирочными плитами • водяным охлаждением • пневматической системой регулирования нагрузки на заготовки • приводом с бесступенчатой регулировкой скорости вращения • мягким стартом • дополнительными притирочными кольцами • детали, вступающие в контакт с водой, могут быть изготовлены из нержавеющей стали.

Станок поставляется полностью оборудованный и готовый к работе. Управление станком осуществляется с панели управления, прикреплённой к каркасу станка на удобной высоте. Размеры притирочной плиты от 610 мм и более диаметром.

Lapmaster 24 с пневматическими прижимами Lapmaster 36

Lapmaster 24 — доводочный, полировальный, притирочный напольный станок с диаметром притирочной плиты 610 мм, идеально подходит для всех инженерных, механических мастерских и цехов, где важной задачей является обработка плоскостей изделий.Параметры: • диаметр притирочного диска: 610 мм • скорость вращения плиты: до 70 об/мин • диаметр обрабатываемой детали: 240 мм • вес загрузки: 250 Кг на рабочее место (Если загружены все три рабочих места, загрузку каждого места необходимо снизить на 50%) • габариты станка: ширина – 1100 мм, глубина – 1100 мм, высота – 1350 мм • вес станка: 550 Кг (Включая плиту и кольца) • уровень шума: 68 Дцб макс. • таймер: от 0.1 секунды до 999 часов • напряжение: 400 В, 3 Фазы, 50Гц

Lapmaster 36 — доводочный, полировальный, притирочный напольный станок с диаметром притирочной плиты 914 мм, идеально подходит для всех инженерных, механических мастерских и цехов, где важной задачей является обработка плоскостей изделий.Параметры: • диаметр притирочного диска: 914 мм • скорость вращения плиты: до 70 об/мин • диаметр обрабатываемой детали: 360 мм • вес загрузки: 300 Кг на рабочее место (Если загружены все три рабочих места, загрузку каждого места необходимо снизить на 50%) • габариты станка: ширина – 1300 мм, глубина – 1300 мм, высота – 1100 мм • вес станка: 1350 Кг (Включая плиту и кольца) • уровень шума: 68 Дцб макс

Lapmaster 36 — доводочный, полировальный, притирочный напольный станок с диаметром притирочной плиты 914 мм, идеально подходит для всех инженерных, механических мастерских и цехов, где важной задачей является обработка плоскостей изделий.Параметры: • диаметр притирочного диска: 914 мм • скорость вращения плиты: до 70 об/мин • диаметр обрабатываемой детали: 360 мм • вес загрузки: 300 Кг на рабочее место (Если загружены все три рабочих места, загрузку каждого места необходимо снизить на 50%) • габариты станка: ширина – 1300 мм, глубина – 1300 мм, высота – 1100 мм • вес станка: 1350 Кг (Включая плиту и кольца) • уровень шума: 68 Дцб макс

• таймер: от 0.1 секунды до 999 часов • напряжение: 400 В, 3 Фазы, 50Гц

Требования к слесарю

К слесарю любой специальности работодатели выдвигают такие основные требования:

• оконченное среднее или средне-специальное образование, курсы повышения квалификации приветствуются;
• умение работать с различными станками;
• знание правил безопасности при работе с различными инструментами;
• навыки работы с автоматизированным черчением и проектированием;
• хорошо развитое пространственное мышление;
• физическая выносливость;
• усидчивость и внимательность.

В этой статье мы попытались максимально подробно рассказать о популярной рабочей специальности слесаря. Любителям разбираться в механизмах и ручного труда с применением различных инструментов слесарное дело наверняка придётся по душе.

Видео: слесарь-ремонтник как профессия

Инструменты и приспособления

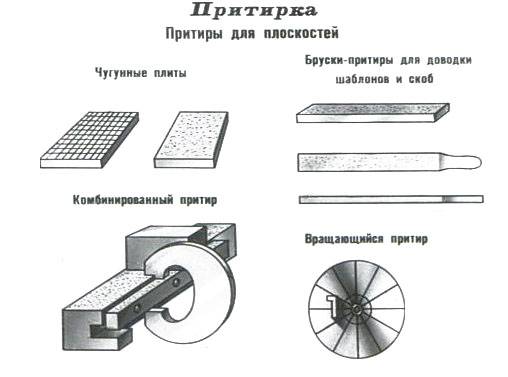

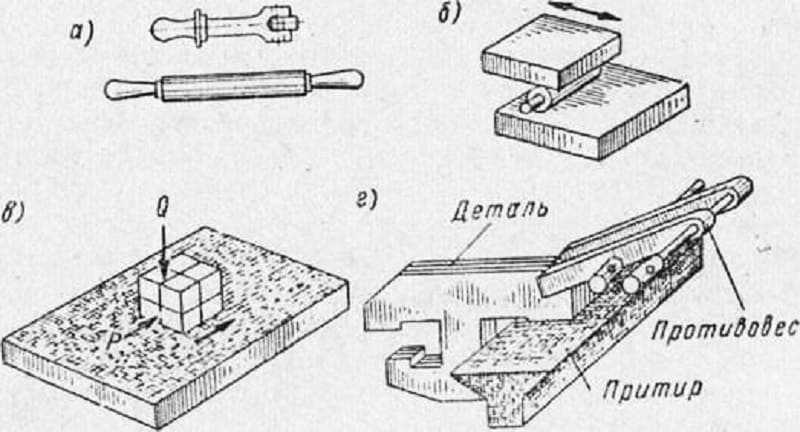

Наиболее распространенным приспособлениям для выполнения доводочных операций является притирочная плита, которая, как уже говорилось выше, может быть изготовлена из различных материалов. На выбор типа и материала изготовления такой плиты, являющейся достаточно универсальным приспособлением, оказывают влияние как особенности обрабатываемых деталей, так и требования к качеству притираемой поверхности. Среди всех типов плит наибольшее распространение получили изделия, изготовленные из марок чугуна, твердость которого (по HB) находится в интервале 190–230 единиц.

Промышленный притирочный стол

На конструкцию и размеры плиты или притирочного инструмента другого вида оказывают влияние как конструктивные особенности обрабатываемых изделий, так и тип обработки: черновая или чистовая. Именно плиты как приспособление для выполнения притирки используются для обработки плоских поверхностей. При этом, как уже говорилось выше, на поверхность плит, применяемых для выполнения черновых операций, наносятся специальные канавки, которые могут иметь и спиралевидную конфигурацию. Такие канавки не только удерживают в зоне притирки абразивный материал, но и выводят из нее отходы.

Естественно, что выполнить при помощи плиты притирку цилиндрических поверхностей, отверстий и деталей со сложной конфигурацией, не представляется возможным. Поэтому для таких целей изготавливают приспособление, форма которого оптимально подходит для обработки детали определенной конфигурации. Так, это могут быть притирочные инструменты круглой, цилиндрической, кольцевой, конической, дисковой конфигурации и др. В частности, притирка отверстий выполняется приспособлением, которое изготавливается в виде втулок, фиксируемых на специальных оправках.

Инструмент, при помощи которого выполняются притирочные операции, также подразделяется на нерегулируемый и регулируемый. Приспособление второго типа является более универсальным, его конструкция, состоящая из разрезной рабочей части, конуса и раздвижного устройства, предусматривает возможность изменения его диаметра.

Для обработки деталей цилиндрической формы, совершенно не обязательно использовать специализированный притирочный станок, для этого вполне подойдет универсальное токарное или сверлильное оборудование. Обрабатываемая деталь в таких случаях может фиксироваться в центрах или патроне оборудования, в зависимости от того, какую часть ее поверхности необходимо притереть.

Использование ручного шлифовально-притирочного станка при ремонте плоскоседельной арматуры

Станки, которые изначально разработаны для осуществления притирки, подразделяются на оборудование общего назначения и специализированные модели. На станках общего назначения, которые могут быть оснащены одним или двумя притирочными инструментами, преимущественно обрабатываются детали с плоскими и цилиндрическими поверхностями. Более мелкие детали при обработке на таких станках в свободном состоянии помещаются в специальный сепаратор, где они проходят притирку, располагаясь между двумя вращающимися притирочными дисками. Крупные же детали фиксируются на станке при помощи специального приспособления и обрабатываются одним абразивным диском.

Плоскопритирочный профессиональный станок Lapmaster, предназначенный для обработки различных материалов, включая металлы и керамику

Более сложными по конструкции и менее универсальными являются специализированные станки, устройство которых специально разработано для выполнения притирки деталей определенной конфигурации: седел клапанов, кулачков распределительных валиков, шеек коленчатых валов, зубчатых колес и др.

Доводка-притирка наружной цилиндрической поверхности

Доводка-притирка наружной цилиндрической поверхности детали 1 осуществляется притиром 3 в виде кольца с прорезями. Притиру сообщается возвратно-вращательное движение Dj и возвратно-поступательное движение D2. Возможно равномерное дополнительное вращение детали. Доводка-притирка осуществляется вручную или на токарном универсальном станке. Аналогичные схема и движения применяются при притирке внутренних цилиндрических поверхностей.

Виды притирочных операций

• Ручная притирка
• Полумеханическая притирка
• Механическая притирка

Ручная притирка

применяется в единичном производстве и при обработке деталей сложной формы.

Полумеханическая притирка

используется в мелкосерийном производстве. Главное движение выполняется притирочным станком, а подача абразива на притирочную плиту выполняется оператором вручную.

Механическая притирка

предназначена для крупносерийного и массового производства. Главное движение и подача абразива выполняется притирочным станком, работу которого контролирует оператор.

Пасты и суспензии для притирки изготовляют из различных абразивных материалов, таких как Карбид кремния, Окись алюминия, Карбид бора, алмаз и т. д. Выбор абразива и размер зерна зависят от типа и твёрдости обрабатываемого материала и требований к конечному результату обработки.

Зернистость М20—М40 служит для предварительной доводки поверхностей до шероховатости Ra = 0,16-0,63мкм, М10—М14 —для получистовой доводки до Ra = 0,04-0,08 мкм, Ml—МЗ — для окончательной доводки до Ra = 0,02-0,04 мкм.

В технологии доводки основную роль играют притиры. Притир должен быть жёстким и износостойким, чтобы сохранять форму и точность рабочей поверхности. Притиры изготовляют из чугуна, стали, меди, бронзы, стекла, керамики, алюминия, нержавеющей стали, твёрдых и вязких пород дерева, композитных материалов. Наибольшее распространение имеют притиры из чугуна. Сталь применяется для изготовления тонких длинных притиров, стекло — для особо точной притирки, композитные притиры используются в основном с алмазной суспензией, для обработки изделий из твёрдых сплавов.

В зависимости от вида обработки, изготовляют притиры для черновой и чистовой доводки. Притиры для черновой обработки имеют канавки, в которых задерживается притирочная паста или смесь и отходы обработки. Притиры для чистовой обработки каналов не имеют. При доводке плоских поверхностей используют плоские притиры-плиты, при доводке цилиндрических и конических поверхностей — круглые притиры.

Притиры для доводки отверстий изготовляют в виде втулок, насаженных на оправки. Притиры бывают регулируемые и нерегулируемые. Регулируемые имеют разрезную рубашку с внутренним конусом конусностью 1:50 и разжимное устройство, которое при перемещении конуса увеличивает диаметр притира. Начальный диаметр притира обычно на 0,005—0,03 мм меньше диаметра обрабатываемого отверстия. Длина рабочей поверхности притира составляет: для сквозных отверстий 1,2—1,5 глубины обрабатываемого отверстия, а для глухих— меньше его глубины.

Книги с тегом “Притирка и доводка”

Справочник содержит данные о процессах обработки свободным абразивом, технологических материалах и составляющих смесей, приготовлении, свойствах и порядке применения паст и суспензий. Приведены характеристики абразивно-доводочных и абразивно-полировальных смесей, доводочно-притирочных станков и технологической оснастки, притиров, контрольного инструмента.

Предназначен для высококвалифицированных рабочих и специалистов среднего звена машиностроительных и приборостроительных, инструментальных и ремонтных предприятий. Может быть использован студентами вузов, учащимися техникумов и технических училищ.

В рубрике Шлифование

Tags: Абразивные материалы, Абразивные пасты, Абразивный слой, Геометрия абразивных зерен, Доводка, Зернистость абразивов, Припуск на обработку, Притирка и доводка

Оборудование и инструменты для притирки и доводки металла

§ 2. Абразивные материалы, применяемые для притирки

Оборудование и инструменты для притирки и доводки металла

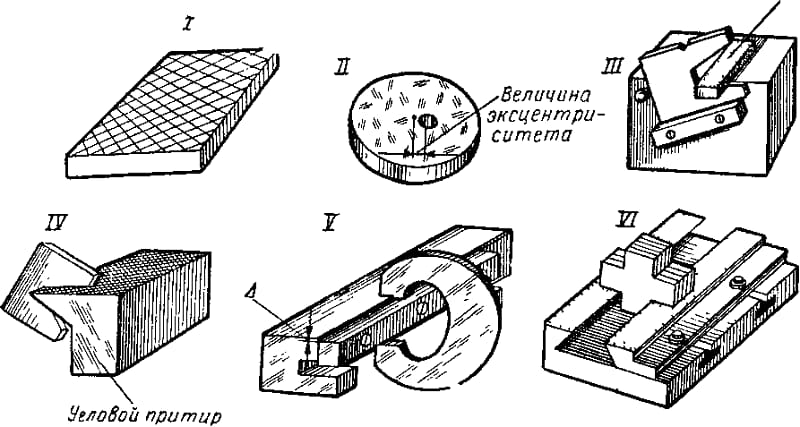

В зависимости от конфигурации и размеров обрабатываемых поверхностей, а также задач производства, притирочные операции выполняют вручную или с использованием станочного оборудования. При этом, кроме самих притиров, могут использоваться различные приспособления и оснастка. Конструкция притирочного инструмента зависит от формы обрабатываемой поверхности и технологических особенностей конкретного вида притирки. Как правило, выделяют следующие типы притиров:

• плоские (плиты, бруски, диски);
• цилиндрические с наружной рабочей поверхностью (гладкие и с канавками);
• цилиндрические охватывающие (в т. ч. регулируемые);
• фасонные (угловые, с пазами, с направляющими и т. п.);
• специальные (раздвижные, двусторонние и другие).

Машинная притирка используется в качестве операции доводки при серийном производстве. Ее выполняют на специализированных станках или же на сверлильном, токарном и фрезерном оборудовании, оснащенном специальным притирочном инструментом и оснасткой, которые чаще всего предназначены только для определенных видов притирок. Притирочный станок, как правило, передает вращательное или возвратно-поступательное движение одному или нескольким притирам, а деталь крепится в специальной оснастке. При массовом производстве большое количество одинаковых деталей (клапана, втулки и прочих) фиксируются в специальных приспособлениях, которые называются сепараторами, и притир обрабатывает их все одновременно.

Машинная притирка

Ручную притирку, в основном, применяют при единичном изготовлении деталей и ремонте различного оборудования (запорной арматуры, блоков двигателей, измерительного инструмента и пр.), когда к шероховатостям обрабатываемых поверхностей предъявляются не слишком высокие требования. В этих случаях также используют ручные притирочные машинки и специальные насадки на пневмо— и электроинструмент. Если судить по видеороликам на YouTube, то самая распространенная операция с использованием таких насадок — это притирка клапанов автомобильного двигателя.
