Доменная печь

Особенности монтажа

Такую печь можно обложить кирпичом, но если она находится в отдельном или подсобном помещении, то делать это не обязательно.

  1. Части дымохода должны соединяться в направлении, обратном движению дыма.
  2. Возле печи нельзя располагать легковоспламеняющиеся предметы, вокруг нее должно быть свободное пространство.
  3. Дымоход надо делать разборным, чтобы его можно было периодически чистить.
  4. К бочке можно присоединить трубопровод в виде петли, по которой будет проходить жидкость в систему отопления. Таким образом можно будет отапливать уже не одну комнату, а весь дом.
  5. Для возможности регулирования интенсивности отопления возле котла в систему монтируется кран, при помощи которого можно будет ограничивать поток горячей жидкости.

Самодельная печь длительного горения является отличным решением для отопления дачи, гаража или теплицы, когда нет централизованного или газового отопления и денег для покупки дорогостоящего оборудования.

Согреться в прохладную погоду в дачном домике или протопить теплицу ради получения первой весенней зелени очень легко, если разобраться, как устроена…

Отопительная печь относится к наиболее распространенным вариантам обогрева дома. И если в городских домах можно установить постоянно работающее…

Доменная печь предназначена для выплавки чугуна. Схема доменного процесса. Суть этого процесса состоит в том, что в печи происходит восстановление…

Похожие материалы:

Назначение доменной печи и принцип работы

Производство чугуна в доменной печи является важной отраслью деятельности черной металлургии. Эта работа требует не только необходимости использования спецоборудования, но и тщательного следования определенных технологиям. Эта работа требует не только необходимости использования спецоборудования, но и тщательного следования определенных технологиям

Эта работа требует не только необходимости использования спецоборудования, но и тщательного следования определенных технологиям

Эта работа требует не только необходимости использования спецоборудования, но и тщательного следования определенных технологиям.

Выплавка производится в доменной печи из пустых пород и рудного вещества.

В роли рудного вещества может выступать красный, бурый, шпатовый, магнитный железняк или марганцевые руды.

Восстановление железа — один из основных этапов производства чугуна.

В результате этого процесса железо обретает твердость. Далее его опускают в распар, который способствует растворению углерода в железе. Таким образом, происходит образование чугуна. Именно в горячей части печи начинает плавиться сам чугун, медленно стекая в нижнюю часть.

Принцип работы доменной печи зависит от вида этого громоздкого приспособления.

Существуют печи коксовые и древесноугольные.

Первые работают на коксе, вторые, соответственно – на древесном угле.

Шахтная печь рассчитана на непрерывный принцип действия. Форма данного оборудования представляет собой два конуса, сложенных широкими сторонами основаниями. Между этими конусами расположена часть печи, обладающая цилиндрической формой – распар.

Принцип работы доменной печи выражается в несколько физико-химических операциях. Наличие этих операций определяется температурной областью самой печи и загруженностью материала.

В целом, можно выделить такие процессы:

  • процесс разложения известняка, в результате которого образуется угольный ангидрид и окись кальция;
  • восстановление железа и прочих элементов;
  • науглероживание железа;
  • металлоплавление;
  • возникновение и плавление шлака;
  • сгорание топлива и прочие.

Воздухонагреватель доменной печи — аппарат, в котором происходит предварительный нагрев воздуха. Затем этот воздух подается в печь.

Раннее оборудование для выплавки чугуна не имело такого элемента, как воздухонагреватель. Разработка устройства позволила намного уменьшить затраты топлива.

Принцип работы доменной печи основан на сложных физико-химических процессах.

Выделяют такие операции:

  • сгорание топлива;
  • восстановление железа;
  • разложение известняка на окись кальция и угольный ангидрид;
  • насыщение железа углеродом;
  • плавка металла;
  • плавление шлака и др.

В самом общем смысле доменная плавка – это производство чугуна из железорудного сырья.

Главные материалы, с помощью которых возможна выплавка чугуна:

  • топливо – кокс;
  • железная руда – сырьё, из которого выплавляют чугун;
  • флюс – спецдобавки из песка, известняка и некоторых других материалов.

В печи шихта попадает в виде мелкопородных сплавленных кусков – окатышей или агломератов. В качестве рудного вещества могут выступать марганцевые руды или различные вариации железняка. Сырьё засыпают в колошник слоями, чередуя с пластами флюса и кокса.

Шлак всплывает на поверхности раскалённого чугуна. Примеси сливают до того, как жидкий металл застынет.

Подача сырья, как и работа печи, должна быть непрерывной. Постоянство процесса обеспечивают специальные транспортёры. Попадая через описанные элементы в горн, шихта проходит через ряд технологических процессов.

Сгорающий кокс даёт требуемую температуру, которая не должна опускаться ниже 2000 градусов. Горение способствует соединению кислорода и каменного угля. Параллельно образуется углекислый газ. Под влиянием высокой температуры последний становится оксидом углерода. Благодаря этому восстанавливается железо.

Чугун становится таковым после того, как железо пройдёт через расплавленный кокс. Чтобы результат стал возможным, железо должно насытиться углеродом. К чугунам относят сплавы, в составе которых на долю углерода приходится 2-5%.

После того, как готовый металл накопился в горне, его выпускают через летки. Через верхнее отверстие сначала выпускают шлак, а после – через нижнее – чугун. Последний сливается по каналам в ковши и отправляется на последующую обработку.

Как работает мартеновская печь

Рис. 6 – Принцип работы мартеновской печи

Главный принцип работы мартеновской печи основан на уникальном эвтектическом свойстве сплавов. Раскаленная смесь воздуха и горючего газа вдувается в печь с низким потолком, который жар отражает вниз (Рис. 6). Мартеновская печь может эксплуатироваться в нескольких производственных режимах, определение которых будет зависеть от состава шихты:

  • Скрап-процесс. В этом случае шихта основана на стальном ломе (скрап) на 35-45%. Данный производственный процесс будет актуален на заводах, где нет возможности установки доменных печей, но при этом есть много металлолома;
  • Скрап-рудный процесс. В таком процессе шихта основана на жидком чугуне (порядка 75%), железной руды и скрапа. Считается наиболее востребованным процессом на заводах, где установлены доменные печи.

Большинство мартеновских печей имеет стационарное исполнение. В случае с качающимися печами, они нашли свое активное применение при работе с фосфористыми чугунами. Данная тенденция обусловливается тем фактом, что обогащенный фосфором шлак необходимо раскачивать.

Процесс розжига печей качающегося типа осуществляется при помощи газообразного топлива или же мазута. Генераторный или смешанный газ, характеризующийся минимальными температурами сгорания, предварительно перед подачей в рабочую камеру подогревается в специализированных генераторах, температура в которых может варьироваться в диапазоне от 1000 до 1100 градусов.

Как сделать доменную печь своими руками?

Нюансы

Производство чугуна является высокорентабельным бизнесом, но наладить изготовление черного металла без серьезных финансовых инвестиций невозможно. Доменная печь своими руками в «кустарных условиях» – это просто нереализуемо, что связано со многими особенностями:

  • крайне высокая стоимость домны (такие расходы могут себе позволить исключительно крупные комбинаты);
  • сложность конструкции, несмотря на то, что чертеж доменной печи можно найти в свободном доступе (выше схемы), собрать полноценный агрегат для производства чугуна не получится;
  • физлица и ИП не могут заниматься деятельностью по изготовлению чугуна, на это просто никто не выдаст лицензию;
  • залежи сырья для черной металлургии практически исчерпаны, окатышей или агломерата в свободной продаже нет.

Но в домашних условиях можно собрать имитацию печи (мини-доменную печь), при помощи которой можно плавить металл.

Но работы эти требуют максимального внимания и крайне не рекомендуются при отсутствии опыта. Зачем может потребоваться изготовление подобной конструкции? Чаще всего – это обогрев для теплицы или дачи с максимально эффективно используемым топливом.

Инструменты и материалы

Для изготовления конструкции в домашних условиях, надо приготовить:

  • металлическая бочка (можно заменить на трубу с большим диаметром);
  • два отрезка трубы круглого сечения с меньшим диаметром;
  • отрезок швеллера;
  • листовая сталь;
  • уровень, ножовка по металлу, рулетка, молоток;
  • инвертор, набор электродов;
  • кирпичи, глиняный раствор (необходимы для фундамента конструкции).

Все работы надо проводить только на улице, так как процесс достаточно грязный и требующий наличия свободного пространства.

Пошаговая инструкция

  1. На приготовленной заготовке в виде бочки срезается верх (его следует оставить, так как он понадобиться дальше).
  2. Из стали вырезается круг с диаметром, меньшим чем диаметр бочки, в нем делается отверстие для трубы.
  3. Труба аккуратно приваривается к кругу, внизу сваркой крепятся отрезки швеллера, которые будут придавливать топливо во время работы печи.
  4. Крышка печи изготавливается из отрезанного ранее дна бочки, в котором делается отверстие для закладного люка с дверкой. Также необходимо сделать дверку, через которую будут удаляться остатки золы.
  5. Печь обязательно устанавливается на фундамент, так как в процессе работы она очень сильно нагревается. Для этого сначала устанавливается бетонная плита, затем выкладывается несколько рядов из кирпича, образующих углубление в центре.
  6. Для отвода продуктов сгорания монтируется дымоходная труба, диаметр прямой части будет больше, чем диаметр корпуса печи (требуется для лучшего отвода газов).
  7. Отражатель не является обязательным элементом конструкции, но его использование позволяет повысить КПД печи.

Особенности конструкции

Особенностями такой самостоятельно изготовленной печи являются:

  • уровень КПД хороший;
  • есть возможность работы в автономном режиме до 20 часов;
  • в печи происходит не активное горение, а тление с постоянным выделением тепла.

Главным отличием «бытовой» доменной печи будет ограничение доступа воздуха к камере сгорания, то есть тление дров или угля будет происходит при низком уровне кислорода. По схожему принципу работает и промышленная домна, но бытовая применяется только для отопления, плавить металл в ней нельзя, хотя температура внутри камеры будет достаточной.

Металлургические базы: характеристики и размещение

Металлургические предприятия, пользующиеся общими ресурсами – топливом и рудой, обеспечивающие страну нужным объемом металла называются металлургическими базами. Старейшая из них расположена на Урале. Она еще с XVIII века выплавляет наибольший объем чугуна, стали в России и по сей день остается лидером.

Следующие позиции занимают Центральный и Северный район, а также Сибирь и Дальний Восток. Кроме того, за пределами основных, расположены другие центры черной металлургии – «Северсталь» (Череповец) комбинат полного цикла, а также передельного типа – в Поволжье, на Северном Кавказе.

Уральская черная металлургия использует привозное топливо – кузнецкий, карагандинский уголь, а ископаемые, добываемые в Кизеловском бассейне, могут применяться лишь в смеси.

На Урале много железной руды, которая содержит легирующие компоненты, а также в месторождении «Полуночное» имеются залежи марганцевых руд.

Ведущая роль в этом районе у предприятий полного цикла, при этом сохранились и развиваются мелкие заводы.

Предприятия неполного цикла преимущественно расположены на западных склонах. Особенность региона в том, что только там производят выплавку природно-легированных металлов и чугуна на древесном угле.

Центральная металлургическая база пользуется привозным топливом. Добыча руды преимущественно осуществляется в Курской, Белгородской области. Большая часть стали, чугуна выплавляется Новолипецким комбинатом – в одном из самых крупных и технологически развитых в России.

Постройка

Схема постройки Доменной печи
Слой 4

Слой 3
Слой 2
Слой 1

Печь строится в виде параллелепипеда 3х3х4 (4 блока в высоту) с пустым местом в центре из 34 специальных блоков доменных кирпичей . В общем для постройки одной печи потребуется 36 блоков адского кирпича, 36 блоков песка душ и 9 единиц лавового крема (2 блока получатся лишние). Когда печь закончена, внизу должны появиться окошки в нижних блоках по бокам. Печи не могут быть построены на смежных блоках, между ними должно быть расстояние минимум в 1 блок.

Также есть пламенный кирпич

, который выглядит какдоменный кирпич , но из него не получится построить печь. Его можно попробовать использовать для декоративных целей или же сделать доменный кирпич.

Описание и процессы

Основная статья: Доменный процесс

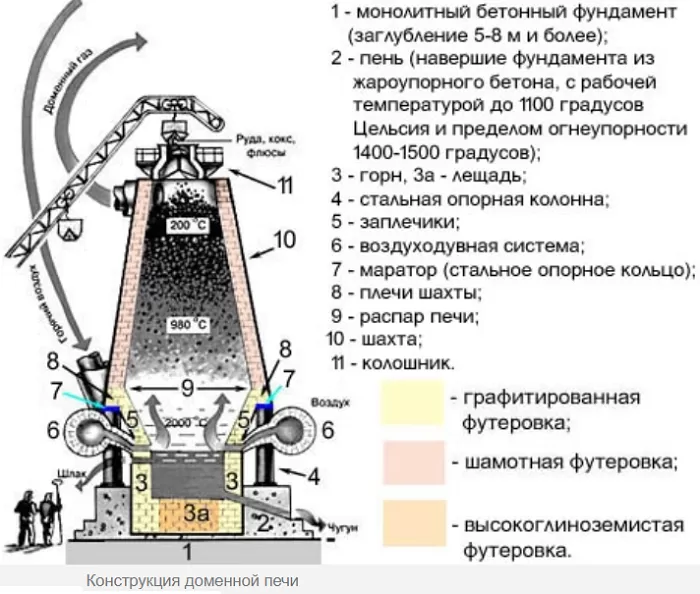

Устройство доменной печи

1
Горячее дутьё
2
Зона плавления (заплечики и горн)
3
Зона восстановления FeO (распар)
4
Зона восстановления Fe2O3 (шахта)
5
Зона предварительного нагрева (колошник)
6
Загрузка железорудных материалов, известняка и кокса
7
Доменный газ
8
Столб железорудных материалов, известняка и кокса
9
Выпуск шлака
10
Выпуск жидкого чугуна
11
Сбор отходящих газов

Доменная печь представляет собой непрерывно действующий аппарат шахтного типа. Загрузка шихты осуществляется сверху через типовое загрузочное устройство, которое одновременно является и газовым затвором доменной печи. В домне восстанавливают богатую железную руду (на современном этапе запасы богатой железной руды сохранились лишь в Австралии и Бразилии), агломерат или окатыши. Иногда в качестве рудного сырья используют брикеты.

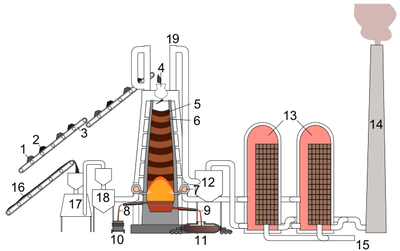

Схема доменного производства

1
железная руда + известняк
2
кокс
3
лента конвейера
4
колошник с аппаратом, предотвращающим уход доменного газа в атмосферу
5
слой кокса
6
слои известняка, оксида железа, руды
7
горячий воздух (с температурой около 1200 °C)
8
шлак
9
жидкий передельный чугун
10
шлаковый ковш
11
чугуновоз
12
циклон для очистки доменного газа от пыли перед сжиганием его в регенераторах 13
13
регенераторы (кауперы)
14
дымовая труба
15
подача воздуха в регенераторы (кауперы)
16
порошок угля
17
коксовая печь
18
резервуар для кокса
19
газоотвод для горячего колошникового газа

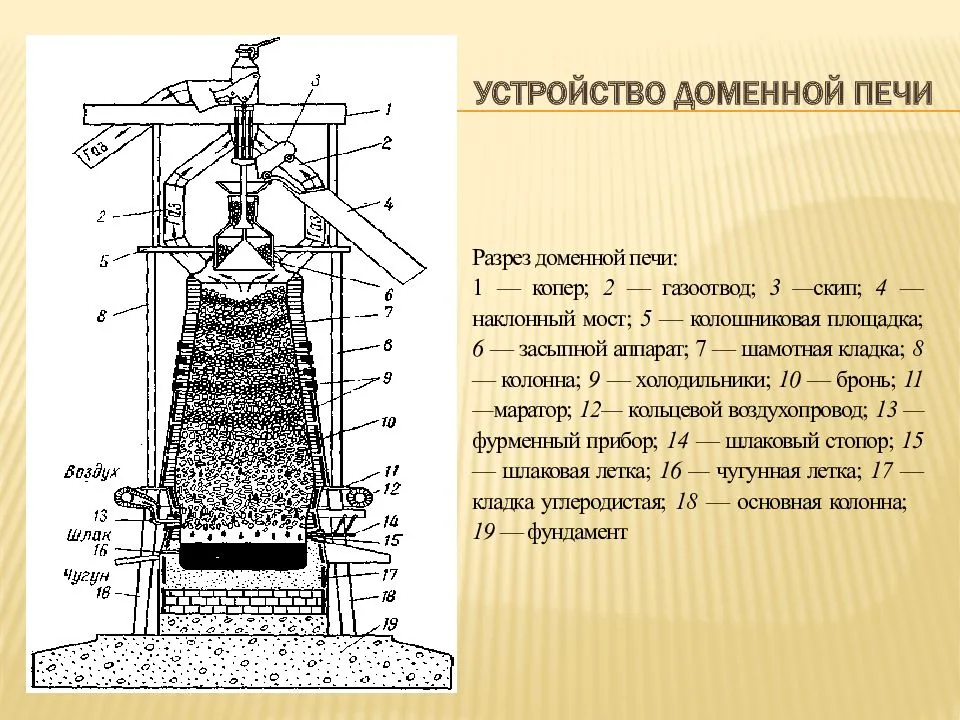

Доменная печь состоит из пяти конструктивных элементов: верхней цилиндрической части — колошника, необходимого для загрузки и эффективного распределения шихты в печи; самой большой по высоте расширяющейся конической части — шахты, в которой происходят процессы нагрева материалов и восстановления железа из оксидов; самой широкой цилиндрической части — распара, в котором происходят процессы размягчения и плавления восстановленного железа; суживающейся конической части — заплечиков, где образуется восстановительный газ — монооксид углерода; цилиндрической части — горна, служащего для накопления жидких продуктов доменного процесса — чугуна и шлака.

В верхней части горна располагаются фурмы — отверстия для подачи нагретого до высокой температуры дутья — сжатого воздуха, обогащенного кислородом и углеводородным топливом.

На уровне фурм развивается температура около 2000 °C. По мере удаления вверх температура снижается, и у колошников доходит до 270 °C. Таким образом в печи на разной высоте устанавливается разная температура, благодаря чему протекают различные химические процессы перехода руды в металл.

В верхней части горна, где приток кислорода достаточно велик, кокс сгорает, образуя диоксид углерода и выделяя большое количество тепла.

C+O2=CO2+Q{\displaystyle \mathrm {C+O_{2}=CO_{2}+Q} }

Диоксид углерода, покидая зону, обогащенную кислородом, вступает в реакцию с коксом и образует монооксид углерода — главный восстановитель доменного процесса.

CO2+C=2CO{\displaystyle \mathrm {CO_{2}+C=2\,CO} }

Поднимаясь вверх, монооксид углерода взаимодействует с оксидами железа, отнимая у них кислород и восстанавливая до металла:

Fe2O3+3CO=2Fe+3CO2{\displaystyle \mathrm {Fe_{2}O_{3}+3\,CO=2\,Fe+3\,CO_{2}} }

Полученное в результате реакции железо каплями стекает по раскаленному коксу вниз, насыщаясь углеродом, в результате чего получается сплав, содержащий 2,14 — 6,67 % углерода. Такой сплав называется чугуном. Кроме углерода в него входят небольшая доля кремния и марганца. В количестве десятых долей процента в состав чугуна входят также вредные примеси — сера и фосфор. Кроме чугуна в горне образуется и накапливается шлак, в котором собираются все вредные примеси.

Ранее шлак выпускался через отдельную шлаковую лётку. В настоящее время и чугун, и шлак выпускают через чугунную летку одновременно. Разделение чугуна и шлака происходит уже вне доменной печи — в жёлобе, при помощи разделительной плиты. Отделенный от шлака чугун поступает в чугуновозные ковши, либо в ковши миксерного типа и вывозится либо в сталеплавильный цех, либо в разливочные машины.

Автоматизация доменного производства

Основные направлениями автоматизации и контроля в доменном производстве:

  • Химический состав и физические свойства шихтовых материалов.
  • Загрузка шихтовых материалов.
  • Состояние верхней зоны печи (колошника)
  • Состояние шахты печи.
  • Параметры комбинированного дутья.
  • Состояние нижней зоны печи (горна)
  • Технико-экономические показатели плавки.
  • Воздухонагреватели

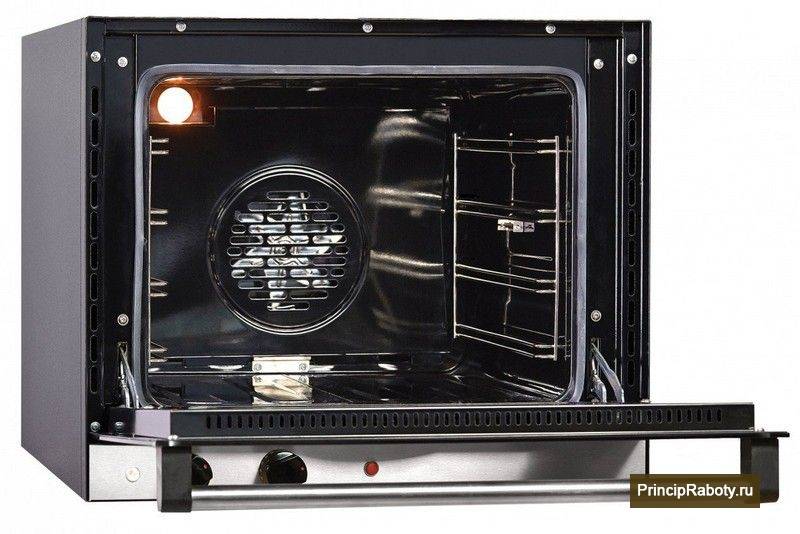

Что такое конвекционная печь

Конвекционная печь – универсальное устройство, сочетающее в себе свойства пароварки и шкафа для жарки. Эта печь нашла обширную область своего непосредственного использования в современной кулинарии. Помимо бытового модельного ряда имеют место и промышленные аналоги, ширина, высота и длинна которых предоставляют возможность размещения объектов повышенных габаритов.

Рис. 7 – Разновидность конвекционной печи.

«Львиная» доля печей данного вида проектируется с целью непосредственного использования на кухне для приготовления выпечки и горячих блюд. В большинство моделей укомплектованы функции электрического гриля, принцип действия которых основан на использовании мощного нагревательного тэна. Данные нагревательные элементы располагаются в нижней и верхней части камеры.

Конвекционная печь обладает возможностью регулировки пароувлажнения, что дает возможность ее использования в качестве пароварки. Столь обширный спектр использования конвекционной печи в совокупности с внушительным внутренним объемом стал причиной тому, что оборудование данного типа встречается практически в любом современном ресторане.

Особенности

Не только металлы являются основой предприятий черной металлургии. Предприятия по добыче и переработке сопутствующих материалов, кокса, огнеупоров также входят в состав отрасли черной металлургии.

Можно выделить такие особенности черной металлургии, которые присущи именно ей, в отличие от производства цветных металлов:

  • Более одной трети выпускаемой продукции (сталь и сплавы на основе железа, чугун) является основой всего машиностроения;
  • Более четверти продукции используется в строительстве для создания элементов нагруженных и несущих конструкций.

Спецификой предприятий металлургического комплекса черной металлургии является то, что они, по большей части, составляют основу индустрии государства, являясь, вместе с тем, одними из самых высоких капитало- и материалоемкими.

Организация выработки металла на предприятиях черной металлургии отличается сильной региональной зависимостью. Для переработки руды и производства первичного металла (чугуна) требуются большое количество кокса, рудного сырья и электроэнергии. Подсчитано, что сырье и топливо составляют более 90% общих затрат на производство черного металла. Необходимость в транспортировке огромных масс рудного и топливного сырья диктует необходимость решать задачи рационального размещения предприятия. Наиболее часто предприятия черной металлургии концентрируются таким образом:

  • Возле рудных месторождений. Требуется доставка топлива;
  • Вблизи источников топлива (предприятия угледобычи). Остается вопрос поставки рудного сырья;
  • На оптимальном расстоянии между источниками сырья и топлива.

Большинство комбинатов по производству черного металла сосредоточены вблизи залежей железных руд. Можно объяснить это тем, что изначально, в годы массового строительства металлургических предприятий, восстановление железа из обогащенного сырья производилось посредством древесного угля, добываемого непосредственно вблизи месторождений. При переходе на использование кокса стало выгоднее организовать его доставку, чем переносить металлургическое производство.

Можно заметить, что здесь не указана зависимость производства от электроэнергии, хотя потребность в ней чрезвычайно велика. Это объясняется тем, что передача электрической энергии даже на большие расстояния не сопоставима по сложности организации и стоимости с доставкой тяжелых и объемных материалов производства.

Предприятия вторичной переработки металлического лома черных металлов (передельная металлургия) сосредоточены вблизи крупных центров машиностроения. Сырье Сырьевая база является основой металлургического производства. В зависимости от типа металлургического предприятия, источники сырья могут быть разные. В частности, черная металлургия может делиться на такие отрасли:

  • Предприятия полного цикла. Большинство стадий производственного цикла, обогащение руд, производство кокса, выплавка и прокат металла сосредоточены на одном объекте.
  • Передельныеметаллургические предприятия. Одна из стадий, а это, в основном, производство сталей и сплавов, выделена в отдельную отрасль.
  • Малая черная металлургия. Характеризуется тем, что цеха по производству металла входят в состав машиностроительных предприятий.

Сырьем черной металлургии для передельных и малых предприятий служит полуфабрикат для выработки стали – чугун, металлолом и прочие отходы основного металлургического производства. В данную группу производств входит изготовление ферросплавов, в состав которых входят различные легирующие добавки.

Добыча руды черных металлов

Добыча руды, ее обогащение, выплавка характеризуют предприятия полного цикла. Для черной металлургии характерно использование сырья с высоким процентным содержанием металла при больших объемах переработки. Добыча и обогащение руды требуют серьезных затрат электрической энергии и требовательны к наличию доступных водных ресурсов.
