Долбежный станок по дереву своими руками

Функции долбёжных станков по металлу

Часто при помощи этого оборудования выполняют долбление внутренних частей плоского и фасонного вида, а также пазов и канавок разных заготовок. Эти станки подходят и для работы с разными видами штампов, которые размещены на столе или зафиксированы в специализированных устройствах. При помощи этого оборудования можно выполнять обработку поверхностей заготовок под необходимым углом, сохраняя начальное положение детали. Подобный результат обеспечивает возможность поворачивания рамы, которая служит местом размещения долбяка.

Положение стола можно изменять вручную, а также механическим путём. Возможность круговой подачи стола, позволяет выполнять операции по обработке зубчатых колёс или заготовок округлой формы.

При подаче заготовка поступает в стол через подвижный цилиндр, который закреплён к гидропередаче. Станина предусматривает три варианта передвижения подачи:

  • Круговое.
  • Продольное.
  • Поперечное.

Есть возможность изменять положение стола одновременно в трёх направлениях:

  1. Вертикальное.
  2. Горизонтальное.
  3. По кругу.

Долбёжный станок любого варианта исполнения характеризуется наличием лишь двух плоскостей, которые используются для движения подачи. Это раскрывает все достоинства гидравлического устройства: у пользователя возникает меньше проблем в процессе работы, а вдобавок к этому обеспечивается более высокое качество обработки деталей.

Принцип работы

В процессе эксплуатации долбёжного станка совершаются два типа движений: возвратное и поступательное. Несмотря на то что оборудование предназначено для работы в вертикальных плоскостях, совершаемые им движения являются прямолинейными, что делает его схожим со строгальными станками. Ключевая роль при использовании подобного станка отводится долбёжному резцу, который зафиксирован в ползунке. Подачу обеспечивает стол, на поверхности которого жёстко зафиксирована обрабатываемая деталь.

В процессе использования долбёжного оборудования, механизм совершает возвратно-поступательные действия с некоторым перерывом. В такие моменты движения долбёжного резца могут иметь криволинейную или круговую траекторию.

Долбёжные станки любого варианта исполнения рассчитаны на работу в двух режимах долбления: простом и сложном. В первом случае долбление осуществляется в упор, при этом резец как бы перескакивает на определённый участок и в результате удаётся получать отверстия идентичного размера и формы.

Сутью второго режима работы станка является создание воздействия, совершаемого под углом с наклонными поверхностями. Обычно для выполнения таких операций самодельный станок не приспособлен, поэтому для решения этих задач желательно использовать гидравлический.

Подобное оборудование востребовано в ситуациях, когда возникает необходимость по обработке труднодоступных поверхностей деталей. Здесь речь идёт о поверхностях, расположенных внутри детали, которые применяются в разных видах конструкциях.

Наибольшее распространение оборудование подобного типа получило при выполнении работ с несквозными пазами и канавками различных форм. Самодельные долбёжные станки являются востребованными для частных мастерских или мелкого производства.

В крупной промышленности приходится применять усложнённые методы обработки. По этой причине в таких ситуациях необходимо использовать специальное устройство, предназначенное для обработки металлов с ЧПУ.

Если говорить о частном производстве, мастерских или сервисных центрах, то здесь долбёжное оборудование востребовано для обработки металлов, чугуна и иных металлических сплавов.

Среди доступных в продаже модификаций подобного оборудования самым востребованным является модель «ГД». Она может быть представлена в нескольких сериях — 200, 500. Однако, каждая из них представляет класс рассматриваемых устройств и обладает соответствующими характеристиками.

Описание станка 7А420

Этот долбежный станок имеет механический привод и используется для изготовления:

Обработка может осуществляться на плоских и фасонных поверхностях в единичном и мелкосерийном производстве. Использоваться оборудование может еще и в условиях ремонтных мастерских. Агрегат предназначен для обработки фасонных и плоских поверхностей долблением. Детали могут быть самыми разными. Позиция элемента может оставаться неизменной при необходимости осуществить наклонную обработку плоскости. Этому способствует поворот рамы.

Стол перемещается механически или вручную. Круговая подача дает возможность производить обработку зубчатых колес и круглых деталей. Долбежный станок 7а420 оснащен:

  • долбяком;
  • устройством наклона салазок;
  • поворотной резцовой головкой.

Последняя предназначена для долбления под прямым углом в обе стороны. Устройство, отвечающее за наклон салазок, обеспечивает до 5° в вертикальной плоскости. В процессе этого можно проделывать шпоночные пазы в конических отверстиях. Что касается долбяка, то он может переустанавливаться вертикально в диапазоне до 265 мм.

Оборудование высокопроизводительно, удобно в обслуживании и управлении, безопасно и надежно в работе. Его невозможно встроить в автоматическую линию. Класс точности соответствует букве Н. Обрабатываемая поверхность имеет шероховатость не менее V 6.

Станок для выборки пазов своими руками

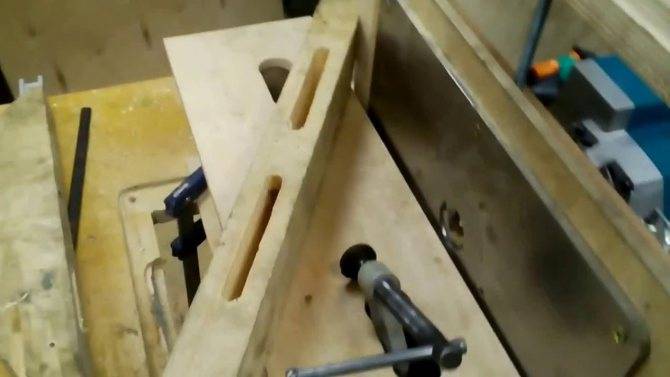

Пазователь являет из себя стол с горизонтально прикреплённым фрезером. Паз выпиливается подачей обрабатываемой детали на фрезу, в тот момент как деталь передвигается из стороны в сторону на размер паза. Пазователи функционируют скоро, точно и прекрасно подойдут для выборки пазов под целиковые либо свободные шипы. Но цена заводского пазователя большая. Однако если есть фрезер вы сможете сделать пазователь своими руками.

Самодельный инструмент должен объединять горизонтально закреплённый фрезер, стол, который может передвигаться по осям X и У, ограничители, контролирующие ширину и глубину паза, а также систему контроля положения и крепления детали.

Скользящий стол, выполненный из МДФ, состоит из двух платформ, каждая из которых двигается вдоль своей оси в перпендикулярных направлениях по Т-образным алюминиевым профилям. Три слоя МДФ толщиной 19 мм обеспечили вес и устойчивость стола.

Т-образные профили послужили направляющими для приспособления. Они входят в пазы шириной 20 мм. К профилям прикреплены блоки из МДФ, ограничивающие ход платформы в каждом направлении.

Изготовление долбежного станка по дереву своими руками

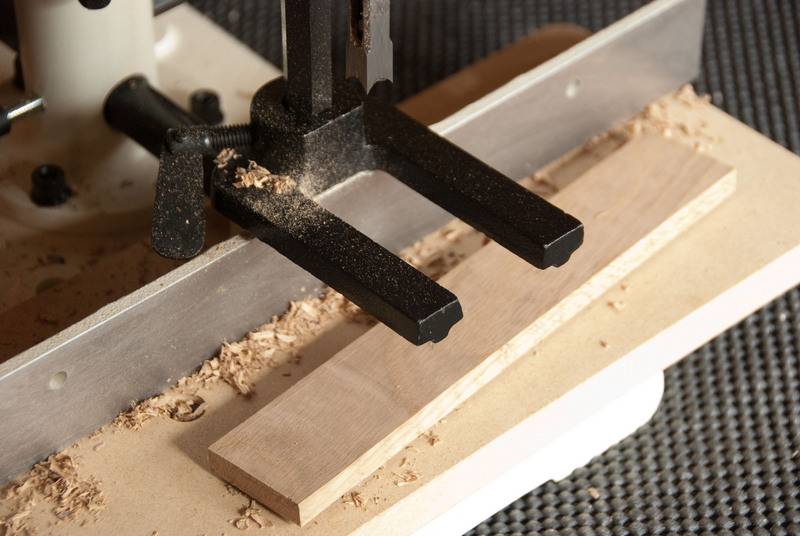

Предназначение долбежного станка – создание в деревянных заготовках канавок, отверстий и пазов. Работа устройства базируется на вращательно-поступательном действии сверлильно-долбежного узла. Он двигается перпендикулярно заготовке, которая устанавливается на рабочей поверхности аппарата. Деталь также выполняет движение подачи прерывистого характера.

Строение долбежного станка по дереву

Долбежные станки в основном имеют довольно простую конструкцию. Основание аппарата полое, а внутри этого элемента находятся механизмы, которые и осуществляют передачу от электромотора.

Двигатель находится у подножия опорной колоны. На фронтальной части стойки размещен долбежный узел, к которому крепится резцедержатель.

Посредство специальных зажимов оператор может менять расположение резца по отношению к обрабатываемой детали.

Характеристики долбежного узла определяют параметры производимых отверстий. В большинстве подобных станков дистанцию вертикального хода долбяка тоже можно корректировать. Привод механизма для перемещения долбежного узла работает по гидравлическому или механическому принципу.

Чаще всего станки данного типа применяют на фабриках по производству мебели. Такие устройства отличаются высокой производительностью и могут обрабатывать заготовки с внушительными габаритами. Для домашнего использования можно сделать станок с более простой конструкцией и с меньшей мощностью.

Детали

У долбежных станков по дереву относительно простое строение, что позволяет делать их своими руками. Большинство элементов для самостоятельного создания такого устройства можно найти в домашней мастерской. Чтобы сделать долбежный станок в домашних условиях вам понадобится:

  1. Электрический мотор (например, от старой стиральной машинки).
  2. Швеллер.
  3. Два уголка с размерами 30Х30 и 50Х50.
  4. Кусок толстой фанеры.
  5. 4 гайки.
  6. Болты.
  7. Штативы.
  8. Отрезки труб.

Для корректного конструирования станка надо обладать базовыми навыками сварщика и токаря. При этом не стоит слишком злоупотреблять сварными швами, ведь они имеют свойства деформироваться при постоянных нагрузках или вибрациях. Если вы знаете, что не сможете самостоятельно сварить элементы конструкции, то обратитесь за помощью к знакомому, который обладает большими навыками в этой области.

Если вы уже нашли все необходимые материалы, то можете приступать к формированию станка. В ходе изготовления рекомендуем придерживаться этой инструкции:

  • Используя швеллер, создайте раму для станка. Именно по этому узлу будет передвигаться платформа устройства. На левой стороне швеллера привариваем базис для крепления электрического мотора. В нем следует просверлить отверстия для болтов.
  • На правую сторону швеллера необходимо приварить металлическую планку с длиной соответствующей ходу каретки. Пластина должна выступать на 5 мм с каждой стороны швеллера.
  • На выступающие элементы пластины необходимо наварить уголки с размерами 30Х30. Элементы должны быть прикреплены углов вверх. Этот угол будет выполнять функцию рельс для каретки нашего станка.
  • На уровне с продольными рельсами привариваем такие же уголки в поперечном направлении. Они необходимы для перемещения каретки в поперечной плоскости. На все рельсы накладываем такие же уголки, приваренные к платформе.
  • Вырезаем из толстой фанеры площадку для платформы.
  • Из гаек, отрезков трубы и штырей формируем самодельные струбцины и крепим их к платформе.
  • Электрический кабель с вилкой присоединяем к мотору.

Перед использованием станка рельсы следует смазать солидолом.

: самодельный долбежный станок.

Самодельный долбежный станок

самодельный долбежный станок с вертикально расположенным исполнительным инструментом

Выбор сверлильно-долбежных станков достаточно велик, как и их стоимость. Поэтому для домашней столярной мастерской своими руками можно сделать небольшой долбежный станок. Мы представляем две модели: первая требует больших вложений труда, исполнительным механизмом второй будет ручной фрезер.

Станок из того, что можно найти в любом гараже

Чтобы своими руками сделать долбежные станки, необходимы навыки сварщика, токаря и разнообразный металлический хлам:

  • электродвигатель, подойдет от стиральной машинки;
  • кусок швеллера;
  • металлический уголок 30 х 30 и уголок 50 х 50;
  • толстая фанера;
  • штыри;
  • струбцины;
  • обрезки труб;
  • гайки 4 шт.

Изготовление самодельного станка по дереву:

  • рама станка сваривается из швеллера, по которому на направляющих перемещается платформа. На левом конце швеллера привариваем площадку для крепления электродвигателя. В ней необходимо просверлить отверстия под крепежные болты;
  • на правый конец своими руками привариваем металлическую пластинку длиной, равной ходу каретки. С каждой стороны швеллера должно выступать по 5 — 7 см. На выступающие части привариваем уголки 30 х 30 углом вверх — это будут рельсы для каретки;
  • на рельсы накладываем такие же отрезки уголков и к ним перпендикулярно привариваем рельсы для поперечного перемещения, на которые накладываем вторые, приваренные уже к платформе. Из уголка собираем основу платформы, площадку вырезаем из дерева (фанеры);
  • к платформе крепим самодельные струбцины, сделанные из штырей, гаек и отрезков труб;
  • подключаем электрический провод с вилкой к двигателю;
  • рельсы обильно промазываем солидолом и станок готов к работе.

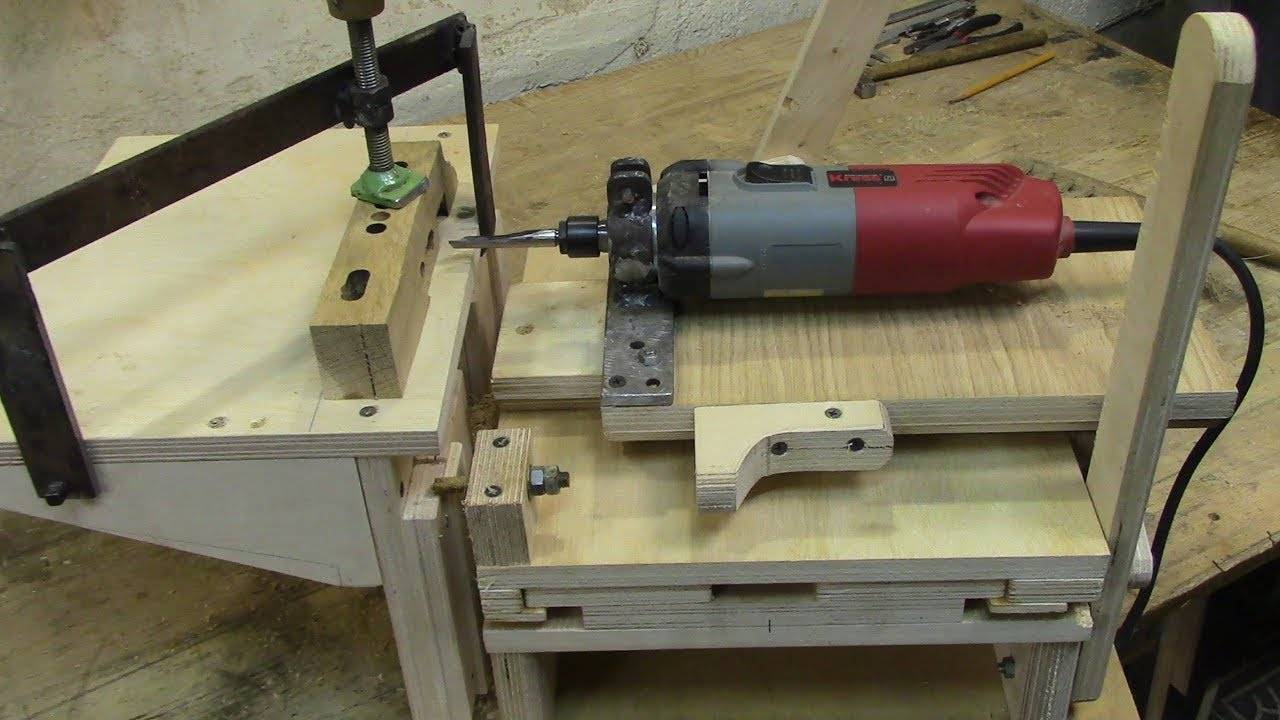

Станок из ручного фрезера

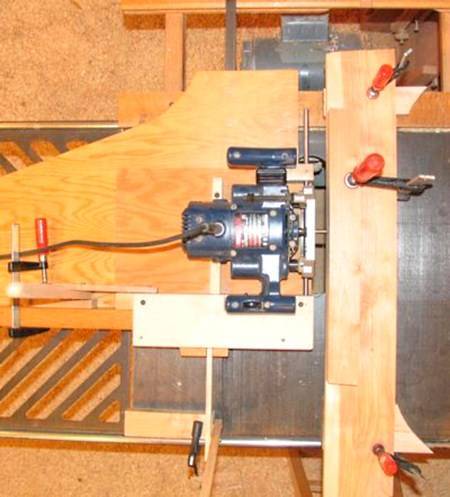

площадка для фрезера с продольным рычагом

Долбёжный станок такой конструкции обладает несколькими преимуществами:

  • сама фреза и обрабатываемый участок дерева находятся на виду, значит, процесс можно контролировать;
  • можно задать горизонтальный уровень перемещения фрезы, то есть на множестве заготовок выполняются одинаковые гнезда.

Для изготовления своими руками понадобятся следующие материалы:

  • брусок из дерева;
  • фанера 10 мм;
  • металлический штырь;
  • саморезы;
  • электролобзик;
  • шуруповерт.

Процесс сборки станка своими руками:

  • вырезаем из фанеры прямоугольник, размеры которого зависят от габаритов фрезера;
  • прикрепляем на саморезы два бруска по кромкам. На бруски будут опираться рукоятки фрезера, это учитывается при выборе высоты. Фрезер должен выставляться по уровню, чтобы ось электромотора располагалась строго горизонтально;
  • для крепления фрезера предусматривается металлический штырь. В брусках и основании фрезера под него просверливаются отверстия.

крепление фрезера на площадке

Установив фрезер, можно использовать его в качестве сверлильно- долбёжного станка. Однако перемещать и держать его придется вручную. Чтобы улучшить эргономику устройства, дополняем его толкателями-рычагами:

вырезаем из фанеры большой прямоугольник, на его длинный край с помощью саморезов крепим брусок. К бруску своими руками прикручиваем толкатель-рычаг в продольном направлении. Он будет перемещать инструмент по глубине.

Чтобы передвигать инструмент перпендикулярно, необходимо перемещать нижний фанерный пласт. Шток дополнительного рычага фиксируется к бруску справа на длинной стороне фанеры. К рабочей столешнице прикрепляем сустав с ручкой. Для качественного использования этого механизма необходимо, чтобы два листа фанеры плавно и легко скользили друг по другу. Поэтому можно один из них заменить металлическим листом, поставить на шарикоподшипники или натереть воском.

Первый видеоролик демонстрирует работу долбежного станка, изготовление которого мы описали:

Делаем долбежный станок своими руками

Чтобы изготовить своими руками самодельный долбежный станок, как минимум, необходим его чертеж. Любое подобное оборудование, по сути, является вертикально-строгальным станком с ручным приводом. Все конструктивные элементы такого станка размещаются на массивном основании (350х350х20 мм), которое одновременно является и его рабочим столом.

На основании такого самодельного станка фиксируется стойка, изготовленная из стального стержня диаметром 40 мм и высотой 450–500 мм. По всей высоте стойки прорезан продольный паз, а на одном из его концов выполнена проточка, которая необходима для его соединения с фланцем. Такой фланец, который представляет собой массивную шайбу с одним центральным отверстием и тремя крепежными, расположенными по его окружности, необходим для обеспечения надежного крепления стойки к основанию. Стойка вставляется во фланец своим проточенным концом и надежно фиксируется в нем при помощи сварного соединения, а сам фланец крепится к основанию станка при помощи резьбового соединения.

Чертежи ручного долбежного станка, с помощью которого можно прорезать шлицы и пазы:

Самодельный долбежный станок

На консоль насаживаются державка и консоль, между которыми устанавливается пружина сжатия. Достаточно сложным устройством является консоль, конструкция которой состоит из двух полых цилиндров: оправочного и стоечного, при помощи сварки соединенных перемычкой (квадратная труба сечением 60х60х2,5). В каждом из цилиндров делается отверстие с резьбой М12, которые необходимы для фиксирующего винта, удерживающего консоль от проворачивания (в стоечном цилиндре) и для установки стопорного винта в оправочном цилиндре. С двух противоположных сторон стоечного цилиндра необходимо приварить оси для рычагов подачи инструмента, которые изготавливаются из полушпилек или винтов с резьбой М12.

Сами рычаги и тяги такого самодельного долбежного станка изготавливаются из стальной полосы с размерами 30х8 мм. Скрепленные между собой шарнирно болтами-осями, рычаги и тяги надеваются на оси оправочного цилиндра и державки.

Отдельно стоит рассказать о суппорте такого станка, который внешне напоминает машинные тиски. Заготовки из металла, которые предстоит обрабатывать, крепятся в трехкулачковом токарном патроне, смонтированном на верхней подвижной площадке суппорта. С помощью такого суппорта, который надежен и прост в эксплуатации, обеспечивается подача заготовки по отношению к режущему инструменту на глубину обработки.

Пример еще одной самоделки, сделанной собственными силами:

На видео ниже представлен вариант самодельного долбежного станка с электроприводом:

Источник

Создание своими руками

Многие рассматривают то, как сделать долбежный станок по металлу, так как самодельный вариант исполнения имеет меньшую стоимость, но при этом достаточную функциональность

При его изготовлении своими руками следует уделить внимание на нижеприведенные моменты:

  1. Для начала нужно подобрать чертеж. В интернете можно встретить достаточно много различных чертежей.
  2. Достаточно часто в качестве основания используется массивная плита, которая одновременно становится и рабочим столом. Следует выбирать плиты, которые изготавливаются из стали. Чугун восприимчив к воздействию ударной нагрузки: материал может лопнуть.
  3. На основании крепится стойка, которая изготавливается из стального стержня: диаметр может достигать 40 мм, а высота 500 мм. Крепление к основанию может проходить путем сварки или резьбового соединения.
  4. Сложной конструкцией можно назвать консоль. Ее изготавливают из двух полых цилиндров.
  5. Следует отвести отдельную площадку для электродвигателя. Достаточно часто самодельные варианты исполнения имеют прямое соединение двигателя с режущим инструментом, то есть отсутствует передача.
  6. Приводи от электродвигателя к режущему инструменту представляет собой сочетание ремня и роликов.
  7. Привод стола механический. Достаточно часто подача стала проводится через червячную передачу.

В заключение отметим, что для самостоятельного изготовления долбежного станка нужно иметь определенный опыт слесаря

При выполнении работ следует уделять внимание на прочность всех креплений

Источник

Принцип работы

По назначению долбёжные станки делятся на два типа: стандартные и специализированные. Стандартные долбежные станки – это универсальные агрегаты, с помощью которых можно осуществлять самые разнообразные операции. Специализированные устройства предназначаются для обработки сложных деталей – пуансонов, зубчатых колёс и прочего.

Станки приводятся в действие с помощью привода. Он может быть оснащён тремя различными типами механизмов:

  • кривошипным;
  • гидравлическим;
  • с вращающейся кулисой.

Основной обрабатывающий инструмент – полый металлический резец (долото) со сверлом квадратного сечения внутри. Он закреплён на вертикальном движущемся ползуне. Каретка позволяет высверливать в заготовке ровные пазы очень больших размеров.

Принцип работы долбежного станка двухрежимный. В случае простого режима обработка производится многократным прикосновением резца к заготовке в различных точках одной плоскости. Так, например, высверливается ряд параллельных отверстий одинакового диаметра и глубины. Станок с простым режимом работы можно изготовить вручную.

При сложном режиме обработка заготовки производится в различных плоскостях, с многократными поворотами каретки с резцом в различных направлениях, под разными углами. Таким образом можно высверливать пазы и углубления в труднодоступных местах детали. Агрегаты, работающие в сложном или комбинированном режимах, изготавливаются только с помощью профессионального оборудования. Дома самостоятельно изготовить такую установку практически нереально.

Лучшие долбежные станки по металлу

Модели подобного типа отличаются высокой производительностью и мощностью. Долбежные станки по металлу используются для формирования шпоночных пазов, канавок, шлицев.

СтанкоГомель ГД200-01

5

★★★★★оценка редакции

99% покупателей рекомендуют этот товар

Поворотная резцовая головка этой модели позволяет осуществлять долбление под углом до 90°. Длина хода долбяка может быть отрегулирована вращением вала кривошипной рукояти.

Стол агрегата имеет три режима перемещения: поперечное, продольное и круговое. Это обеспечивает максимальное удобство во время эксплуатации.

Габариты станка 1900х1270х2175 мм, мощность главного привода — 3,6 кВт. Быстросъемное ограждение предохраняет от травмирования стружкой.

Устанавливаемый в центре рабочей поверхности токарный патрон гарантирует надежную фиксацию детали. В стандартную комплектацию входят системы смазки и подсветки, набор инструментов.

Достоинства:

  • мощный двигатель;
  • крепление заготовки;
  • 12 положений стола;
  • настройка хода долбяка;
  • удобство обслуживания.

Недостатки:

крупные габариты.

СтанкоГомель ГД200-01 предназначен для эксплуатации в серийном производстве, где необходимо обрабатывать сложные детали.

Stalex B5012

5

★★★★★оценка редакции

97% покупателей рекомендуют этот товар

Модель оснащена кнопкой экстренной остановки двигателя, использование которой обеспечивает безопасность оператора. Прочная конструкция и мощный двигатель гарантируют стабильную работу станка при высоких нагрузках.

Механизм перемещения стола позволяет зафиксировать его на нужной высоте. Габариты оборудования — 1000х650х1000 мм.

Максимальная глубина долбления составляет 120 мм. Смазочная жидкость подается на направляющие колонны вручную, что облегчает обслуживание агрегата. Держатель может быть отрегулирован в зависимости от размеров заготовки. Управление устройством осуществляется с кнопочной панели.

Достоинства:

  • удобство обслуживания;
  • простое управление;
  • долгий срок службы;
  • мощный двигатель;
  • высокая производительность.

Недостатки:

немаленькая цена.

Stalex B5012 стоит приобрести для обработки плоских и фасонных металлических поверхностей. Универсальное решение как для производства, так и для домашней мастерской.

Коммунар 7А420

4.9

★★★★★оценка редакции

95% покупателей рекомендуют этот товар

Особенностью модели является возможность поворота рамы с долбяком под углом до 90°. Благодаря этому мастеру доступна обработка наклонной плоскости без изменения позиции детали. Перемещение стола может осуществляться как вручную, так и механически.

Диаметр рабочей поверхности стола составляет 500 мм, мощность привода — 3 кВт. Для его быстрой остановки предусмотрено устройство экстренного торможения. Сблокированные рукояти облегчают управление.

Плунжерный насос подает смазочный материал через фильтр, что гарантирует удобство обслуживания и увеличивает срок эксплуатации агрегата.

Достоинства:

  • высокая производительность;
  • большая площадь стола;
  • удобство управления;
  • долговечность;
  • безопасность оператора.

Недостатки:

сложная установка.

Коммунар 7А420 будет полезен в мелкосерийном производстве или ремонтной мастерской. Станок предназначен для изготовления шлицев, канавок, шпоночных пазов.

Arsenal S315TGI

4.9

★★★★★оценка редакции

93% покупателей рекомендуют этот товар

Модель отличается широкими возможностями для переналадки и способна обрабатывать крупные и тяжеловесные заготовки. Установка приспособления для протягивания наружных поверхностей также расширяет спектр применения агрегата. Направляющие салазки оснащены устройством поворота для наклона поверхности под углом до 45°.

Стол может быть быстро перемещен в нужную сторону благодаря специальным рукоятям. Функция автоматической остановки станка гарантирует безопасность оператора.

Производительность поддается регулировке посредством частотной модуляции. В комплектацию включены монтажный комплект, смазочная система и пакет освещения.

Достоинства:

  • чугунная конструкция;
  • мощный двигатель;
  • автоматическая остановка;
  • удобное управление;
  • долговечность.

Недостатки:

высокое энергопотребление.

Arsenal S315TGI будет полезен для долбления фасонных, плоских поверхностей, изготовления пазов, канавок – отличный выбор для мелкосерийного производства.

Долбежный станок по дереву своими руками: чертежи, инструкция по монтажу

Долбежный станок по дереву своими руками с легкостью можно выполнить в собственной домашней мастерской. Такое оборудование необходимо для выборки пазов, канавок, гнезд в металле и древесине. Резец у подобного оборудования крутится вокруг оси и при работе совершает возвратно-поступательные движения. Что касается деталей, то они совершают движения подачи прерывистого характера.

Ознакомление с конструктивными особенностями

Долбежный станок – это полое основание, которое используется для фиксации стойки. Конструкция имеет колонну, внутри которой располагаются приводные механизмы. На лицевой стороне стойки установлен долбяк, снизу которого фиксируется резцедержатель. Положение долбяка можно изменить по отношению к столешнице с помощью зажимов.

Долбяк будет двигаться, его ход будет определять длину обработки деталей. Уровень долбяка по отношению к заготовке можно настроить. Ползун, который имеет привод, функционирует на гидравлической или механической тяге. Долбежный станок по дереву выполнить довольно просто, использовать его можно в работах по производству мебели. Подойдет такое оборудование для изготовления любых столярных заготовок.

Для домашней мастерской вы вполне можете изготовить описываемое оборудование. В качестве примера можно рассмотреть два варианта. Первый не предполагает значительных трудовых затрат. В качестве исполнительного механизма второго устройства выступит обычный ручной фрезер. Для самостоятельного изготовления долбежного станка необходимо обладать навыками токаря и сварщика. Перед сборкой подготовьте соответствующие инструменты и необходимые материалы, среди которых:

  • электрический двигатель;
  • металлический уголок;
  • кусок швеллера;
  • 4-мм толстая фанера;
  • обрезки трубы;
  • струбцина;
  • гайки.

Запаситесь двумя разновидностями металлического уголка: первая заготовка должна иметь сторону в 30 мм, вторая – в 50 мм. Крепление будет осуществляться четырьмя гайками.

Монтаж станка

Когда изготавливается долбежный станок по дереву своими руками, его рама выполняется из швеллера, по которой с помощью направляющих будет передвигаться платформа. На левом конце швеллера необходимо зафиксировать площадку для электрического двигателя и проделать в ней отверстия для крепежных болтов.

Металлическая пластина устанавливается на правый конец и приваривается. С каждой стороны швеллера следует оставить припуски по 7 см. На эти выступающие части устанавливается уголок меньшего размера — его углы должны быть направлены вверх, это позволит сформировать рельсы для каретки.

На следующем, заключительном, этапе нужно подключить к двигателю электрический привод с вилкой. Самодельные станки считаются готовыми, когда рельсы хорошо обработаны солидолом.

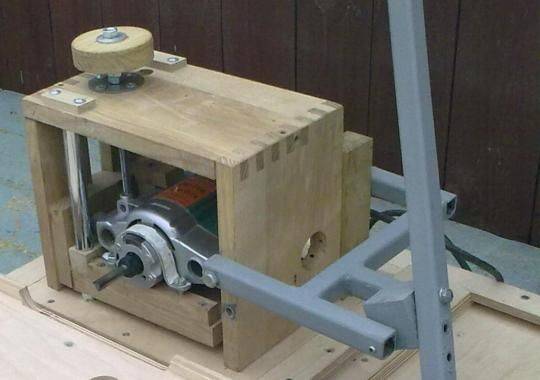

Изготовление станка из ручного фрезера

Если провести сборку по такой нехитрой технологии, то конструкция будет обладать рядом преимуществ, среди которых следует выделить расположение на виду обрабатываемого участка заготовки и фрезы. Это говорит о том, что процесс можно будет контролировать. Мастер сможет задать уровень перемещения фрезы, у него появится возможность проделывать на разных заготовках одинаковые гнезда.

Подготовка материалов инструментов

Самодельные станки из ручного фрезера изготавливаются с использованием особых инструментов и материалов, среди которых следует упомянуть следующие:

  • брусок из дерева;
  • металлический штырь;
  • электрический лобзик;
  • 10-мм фанеру;
  • саморезы;
  • шуруповёрт.

Сборка станка

На первом этапе сборки станка из фанеры необходимо вырезать прямоугольник, размеры которого будут зависеть от параметров фрезера. Далее саморезами нужно зафиксировать бруски, расположив их по кромкам. На бруски будут опираться рукоятки фрезера, что следует учитывать при выборе высоты

Когда изготавливается долбежный станок по дереву своими руками, чертежи важно подготовить заранее

Фрезер нужно установить по уровню, тогда ось двигателя будет располагаться горизонтально.

Для фиксации фрезера нужно установить металлический штырь. В основании станка и брусках под него проделывают отверстия. Как только фрезер удастся установить, его можно будет использовать в качестве долбежного станка, однако удерживать его и перемещать придётся вручную. Для улучшения эргономики устройства конструкцию можно дополнить толкателями-рычагами.
