Дисковая пила: назначение, применение, принцип работы и особенности ремонта

Нюансы дополнительных функций

Современные модели циркулярных пил – это безопасное оборудование с высокими техническими параметрами. Многие устройства оснащены дополнительными функциями, которые намного облегчают рабочий процесс:

Муфта скольжения. Такое приспособление позволяет избежать травмирования при заклинивании диска. С помощью муфты можно значительно снизить толчок при остановке вращающего механизма.
Плавный пуск. Такая функция позволяет диску набирать обороты без рывков. Плавный пуск ограждает механизм от толчков, что положительно сказывается на эксплуатационном сроке двигателя.
Защита от перегрузок. При достижении двигателем критических показателей осуществляется автоматическое отключение механизма.
Поддержка необходимой частоты вращения диска. При нагрузке во время распила плотных материалов происходит автоматическое добавление мощности. Такая функция ограждает от снижения частоты оборотов диска.
Ускоренное торможение. При нажатии на кнопку отключения устройства диск резко останавливается.
Блокировка пусковых кнопок. Такая функция ограждает от включения инструмента при случайном нажатии переключателя. Устанавливается она обычно с помощью одновременного нажатия двух клавиш.

Во всех моделях циркулярных пил присутствует функция установки глубины пропила

При покупке оборудования рекомендуется обратить внимание на удобство и точность фиксации такой регулировки

Как пользоваться циркулярной пилой

Как правильно работать с инструментом:

При работе не используйте зажимы, тиски, иные способы жесткого закрепления обрабатываемой детали. Недопустимо удерживать ее руками или корпусом тела.
Не стоит перегружать инструмент, делая не предназначенную для него работу.
При сломанной клавише «вкл/выкл» не стоит использовать инструмент.
При замене аксессуаров, проведении регулировки и прочих работ инструмент должен быть отключен от сети питания.
Хранение инструмента стоит производить в труднодоступных для детей и домашних животных местах.
Не забывайте периодически производить техническое обслуживание своего инструмента.

Что можно сделать циркулярной пилой

Принцип работы этого агрегата основан на вращении электродвигателем режущего диска. Конструкция пилы представлена в двух вариантах: ручная или стационарная

Важное отличие этих двух версий в том, что усилие от двигателя на диск в стационарной модели передается через ремень, в ручной же сам диск закреплен на валу. Пила может производить распил дерева как вдоль волокон, так и поперек них, производить выборку четверти. Инструментом можно отпилить мягкий металл, пластик, если использовать специальные диски

Настройка циркулярной пилы

Перед началом работы следует:

поставить диск;
убедиться в надежности его закрепления;
убедиться в том, что защитный кожух свободно открывается и возвращается в исходное положение при отпускании ручки;
проверить корректность установки расклинивателя;
убедиться в правильной работе пилы, продержав ее во включенном режиме 10 секунд без нагрузки.

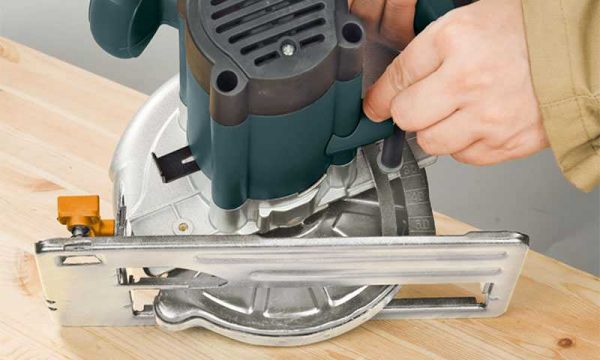

Отрегулировать пилу перед работой достаточно просто. Для этого необходимо:

Настроить положение направляющего шлица на столе и диска с помощью штангенциркуля, ровно поставив направляющие слоты по лезвию. При проверке зуба в передней и задней части лезвия расхождение не должно превышать 0.05 мм
Следует проверить параллельный упор с пазом или шлицем. Здесь смещение также не должно быть больше 0.05 мм
Необходимо совместить расклинивающий нож с лезвием так, чтобы он оказался на одной линии с лезвием. В случае несовпадения более точная регулировка достигается вращением шайб

Совет! При снятии ножа следует запомнить положение регулировочных шайб, чтобы впоследствии не настраивать их заново.

Надежно затянуть крепежные болты, чтобы защитить стол и сам аппарат от вибрации

Для чего нужна дисковая пила

Она предназначена, чтобы осуществлять распил досок хвойных и лиственных пород с влажностью, составляющей не более 50% и толщиной не более 64 мм. Допускается резать фанеру, газобетон, древесно-стружечные, асбестоцементные и цементно-стружечные плиты.

Циркулярная пила. Как ею пилить

Основные этапы работы с инструментом:

Установите минимальную глубину пропила, отрегулировав величину выхода диска вниз.
Установите направляющую по размеру детали, измерив длину от края диска до края подошвы пилы. Разметьте материал.
Сделайте начальный пропил размером 3–5 мм.
Продолжайте пилить материал, не делая остановок на всем пути хода лезвия.
Используйте клейкую ленту на месте пропила, чтобы избежать сколов.

Помните, что пила является средством повышенной опасности, и для удобной и безопасной работы следует внимательно изучить технику безопасности при работе с инструментом.

Техника безопасности

Ручная циркулярная пила — травмоопасный инструмент, поэтому производители принимают различные методы защиты и рекомендуют работая с ней соблюдать установленные технической документацией правила:

Прежде чем приступить к использованию инструмента, стоит прочитать и ознакомиться с руководством по эксплуатации.
Рабочее место должно быть хорошо освещено и освобождено от загромождений.
Нельзя работать в присутствии огнеопасных веществ, так как машина источник искр в процессе распила, что может привести к пожару.
При работе нужно использовать средства защиты, такие как противопыльный респиратор, очки, нескользящую обувь. Нельзя использовать свободную одежду.
Электрический инструмент должен быть в исправном состоянии, поэтому перед работой надо проверять на дефекты конструкции.
Нужно следить, чтобы режущие приспособления были острыми, в таком состоянии их легче контролировать.
Чтобы заменить полотно необходимо выключить пилу.
Руки не должны находиться вблизи места распила.
Нельзя убирать отрезанные детали в момент вращения полотна, а для уборки стружки лучше применять систему отвода.
Перед работой надо осмотреть изделие на наличие сучков и гвоздей.
Запрещено пытаться остановить работу пилы путём бокового давления на диск.

Что такое маятниковая пила

Маятниковая пила — это инструмент особого типа, который предназначен для быстрого и точного разреза различных материалов. Чаще всего дерева или металла. Она выглядит как станок небольших размеров, на котором установлен режущей инструмент. Диск прикреплен к устройству, похожему на маятник. Благодаря этому механизм выполняет маятниковые движения, то есть возвратно-поступательные, что позволяет сделать ровный распил.

Эту пилу можно считать разновидностью дисковой. Отличие заключается в конструкции. У дисковой пилы двигатель и диск прикреплены к станку в неподвижном состоянии, а у маятниковой — движутся вместе с механизмом.

Такой инструмент является незаменимым устройством на любом производстве. Пила позволяет проводить точнейшие разрезы практически любого материала под желаемым углом. Режущий элемент представлен абразивным диском. С его помощью можно распиливать различные металлы, деревянные заготовки, изделия из пластика, фарфора, фаянса и других материалов.

Это очень опасный инструмент, поэтому его использование возможно только при соблюдении всех правил безопасности. Для защиты подобные станки, укомплектованы системой защиты. Повышенная безопасность обязательна как при промышленном, так и при домашнем использовании.

Стоимость колеблется в широком ценовом диапазоне, поэтому легко подобрать модель под собственные требования. В случае необходимости такую пилу можно собрать самостоятельно, имея нужные материалы.

Для промышленного производства используют модели с автоматическим механизмом движения диска. Для домашних нужд подойдет модель с ручным механизмом.

Основные технические характеристики

Это ряд критериев, которые в полной мере описывают производительность и область применения инструмента:

Мощность электрического двигателя

Первый параметр, на который надо обратить внимание. От него напрямую зависит производительность и максимальная толщина распиливаемого материала:

8–1,2 кВт – пила начального уровня. Бюджетный вариант ручного инструмента с диаметром пильного круга 130–160 мм. Максимальная глубина пропила – 45 мм;
1,2–1,8 кВт – инструмент среднего уровня. Диаметр диска 160–200 мм. Максимальная глубина пропила – 60 мм. Подходит для работы по дому и на даче. Можно распускать доски, резать пластик и профилированный лист. Встречаются модели с креплениями для стационарной установки;
От 2 кВт – мощные пилы, преимущественно с стационарным креплением. Диаметр круга 200–350 мм. Работать «на весу» практически невозможно, очень опасно. С его помощью можно оборудовать небольшую пилораму для распиловки досок;

Скорость вращения диска. Напрямую зависит от мощности электрического двигателя. Чем выше мощность, тем больше оборотов он делает за одну минуту. На малых скоростях качество пропила ухудшается, появляются заусенцы и неровные края. На высоких оборотах кромки пропила ровные, без зазубрин, что хорошо при разделке дерева. Распиловка пластика на высоких оборотах приводит к оплавлению краёв. Профессиональный инструмент работает на 5000–6000 об/мин;
Глубина пропила. У недорогих моделей не превышает 45 мм. Профессиональный инструмент «вгрызается» на 85 мм;
Наклон пильного диска. Обязательный параметр в современном инструменте;
Дополнительные опции:

Плавный пуск. Увеличивает срок службы двигателя;
Автоматическое увеличение мощности при работе с плотным материалом;
Защита от заклинивания. Ослабляет обратный удар при резкой остановке;
Защита электродвигателя от перегрузки;
Моментальный стопор. Повышает безопасность работы. Как только кнопка включения отжимается, двигатель моментально стопорится;
Регулировка частоты вращения;
Регулировка глубины пропила;
Подключение пылесоса. Удобная опция, позволяющая удалять всю взвесь и пыль в специальный мешок;
Освещение рабочей поверхности.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

В состав агрегата входят следующие основные элементы.

Верхний защитный кожух, имеющий отверстие для выброса опилок.
Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Устройство и принцип работы

В нерабочем состоянии диск пилы полностью закрыт кожухом, причем его нижняя часть не выступает из опорной подошвы. Благодаря этому инструмент можно устанавливать на любом участке обрабатываемой заготовки.

За регулировку глубины реза в этом электроинструменте отвечает специальный механизм, позволяющий опускать крутящийся диск в заготовку до нужного уровня. Глубину погружения диска выбирают заранее, а скорость опускания контролируют руками. После выполнения пила, данный механизм возвращает рабочий элемент в изначальное положение.

В зависимости от модели и конструкции погружные пилы могут оснащаться:

1-им или 2-мя режущими дисками. Два диска позволяют выпиливать из заготовки ровные доски за один проход;
функцией наклона режущей части. Позволяет изготавливать из дерева сложные по форме элементы;
подпружиненным нижним основанием. Позволяет регулировать прижим рабочей части пилы к заготовке, а при наличии в обрабатываемой древесине гвоздей и других посторонних элементов останавливать электроинструмент;
дополнительными приспособлениями. Облегчают работу с электроинструментом.

Пользоваться погружной циркуляркой просто:

Сначала необходимо установить на ней глубину и наклон режущего диска.
Потом включить электроинструмент.
Снять блокировку.
Запустить диск в материал и потихоньку вести пилу по отмеченной линии.

В процессе пуска электромотора его вал с закрепленным на нём диском начинает крутиться, в итоге заготовка разрезается на необходимые части. Во многих моделях предусмотрена регулировка скорости вращения, что позволяет подобрать оптимальный режим работы электромотора под конкретный тип обрабатываемого материала.

После выполнения пропила нажим на диск ослабевает, поэтому за счет действия пружины он возвращается в изначальное положение.

Как сделать своими руками из циркулярной пилы

Сделать практичную угловую дисковую пилораму из циркулярной пилы невозможно. Ее изготовление нецелесообразно, т.к. конструкция такого инструмента при всем желании не позволит делать глубокие пропилы в бревнах, которые выполняются при изготовлении делового пиломатериала.

В данном случае, как минимум нужно использовать обычный электродвигатель и на длинном валу выносить сам диск.

Лучше всего для изготовления угловой дисковой пилорамы своими руками, использовать бензиновый двигатель мощностью 6,5 л.с. О том, как сделать такой станок рекомендуем посмотреть соответствующее видео:

Особенности в работе

Циркуляционную пилу ручную нельзя отнести к столярным инструментам, сильно оснащённым электроникой. Например, только некоторые модели имеют электронную регулировку скорости, так как для работ по дереву эта функция не особенно важна.

У более современных профессиональных инструментов установлена система, которая поддерживает в процессе работы постоянную частоту вращения полотна. Её задача независимо от нагрузки на мотор поддерживать обороты.

Модели с системой защиты от перегрузки осуществляют контроль за температурой обмоток мотора и при необходимости отключают машину. Такой функцией оснащено дорогое профессиональное оборудование.

Практически любую пилу можно оснастить направляющей шиной, при помощи которой можно достичь в работе высокой точности. Поставляются они производителями инструментов в качестве дополнительного оборудования.

Некоторые модели из ручной пилы возможно превратить в стационарную установку. Для этого достаточно защитный кожух диска прикрутить к столу верстака или длинной доске специальными струбцинами.

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

Разновидности моделей

Для неискушённых в электрических инструментах потребителей выбрать модель циркулярной пилы — нелёгкая задача. Современный рынок переполнен как брендами, находящимися у всех на слуху, так и зашедшими на рынок недавно.

Среди брендов профессионального класса известны такие модели, как Mafell, Bosh, Милуоки, Макита. В бытовом классе представлены бренды Prorab, Зубр, Интерскоп, Bort.

Mafell Erika 85 Ec

Станок Erika отличается небольшим весом и высокой мобильностью. Конструкция предусматривает специальные ручки для удобной переноски, а также складные алюминиевые ножки с эластичными насадками, не скользящими и не портящими пол. Эти ножки позволяют быстро привести станок в рабочее положение.

Он оборудован мощным двигателем CUprex 2400 Вт с высоким крутящим моментом. Электроника обеспечивает основной запуск аппарата, настраивает частоту оборотов пильного диска и поддерживает его под нагрузкой. Фирменные пильные диски применяют для резки самых разных материалов: древесины, МДФ и ДСП, алюминиевого профиля и композитных материалов.

Предусмотрено приспособление для расширения стола с возможностью установки ручного фрезера

Обращает на себя внимание конструкция системы для удаления опилок, значительно эффективнее снижающая запылённость воздуха. Цена такого столярного оборудования от 145 тыс

рублей.

Mafell KSS 400

Электрические инструменты топ-уровня для профессионалов производит фирма Mafell. В её арсенале много моделей с интересными решениями.

Пила стационарная KSS оснащена мотором мощностью 1100 В и 160 мм пильным полотном. Магниево-алюминиевый сплав, из которого изготовлены все несущие детали машины, гарантирует прочность и лёгкость аппарату.

Защиту двигателю обеспечивает встроенная электроника. Благодаря ей у модели плавный пуск, количество оборотов под нагрузкой не снижается, обороты уменьшаются при холостом ходе.

Машина оснащена направляющей шиной, которая вместе с полотном диска представляет собой слаженный комплекс способный точно подогнать заготовку по месту укладки и раскрою плит. Эта система надёжный помощник для профессионала. Средняя стоимость варьируется от 40 500 рублей.

Bosch GKS 55 GCE

Модели GKS 55 GCE запланированы для работы с системой прецизионных рельсовых направляющих бренда Bosch FSN. Такое сочетание направляющих шин и пил даёт возможность делать аккуратные и точные распилы. Машины способны осуществлять работу с направляющими от других товаропроизводителей.

Мощность мотора — 1350 В, диаметр полотна — 160 мм, глубина пропила — 55 мм — это основные технические параметры устройства. Модель GKS 55 GCE оснащена электронными системами. Пользователь может регулировать скорость колесиком, который находится на рукоятке устройства, от 2100 до 5100 оборотов в минуту.

Аппараты неприхотливы и надёжны в работе. Чтобы заменить полотна, модели оснащены блокировкой шпинделя. Через проём в корпусе выбрасываются опилки, а потоком воздуха они сдуваются с линии реза. Если возникнет необходимость можно подключить пылесос. Машины имеют небольшие габариты и вес. Их средняя цена — 14 тыс. рублей.

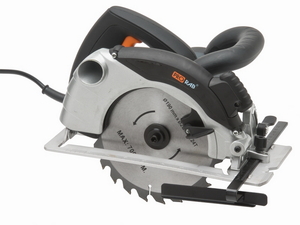

Prorab 5221

Циркулярная пила ручная Prorab 5221 относится исходя из своих технических характеристик к среднему классу.

Параметры устройства:

мощность двигателя — 16 кВт;
диаметр полотна — 19 см;
частота вращения — до 5 тыс. об/мин;
глубина пропила — до 63 мм;
косые пропилы — до 45°.

Необходимую жёсткость обеспечивает штампованное основание, выполненное из алюминия. Металлический корпус прикрывает пильный диск. На линию пропила указывает лазерный маркер, который обеспечивает точность распила и является особенностью машины. Работает пила от электрической сети. Аппарат оснащён параллельным упором. В среднем приобрести такую модель можно за 3 тыс. рублей.

https://youtube.com/watch?v=8wfgEf5h1nE

Принцип работы и применение

Дисковая пила является очень популярным инструментом у домашних мастеров и профессиональных строителей. И это неудивительно, ведь данный инструмент позволяет сравнительно быстро и практически без физических усилий оператора раскраивать большие объемы древесины, листов ДСП, ДВП, OSB, МДФ, фанеры и пр. Меняя диски и «играясь» со скоростью вращения, можно справиться с распиловкой пластика, шифера, металла и искусственного камня. Резы можно делать вдоль, поперек и под углом основной плоскости материала.

Важно! Единственное, чего не умеет данный инструмент — это совершать криволинейные резы. Современная «циркулярка» представляет собой технически сложный инструмент, состоящий из нескольких обязательных элементов:

Современная «циркулярка» представляет собой технически сложный инструмент, состоящий из нескольких обязательных элементов:

Корпус (станина) с размещенными на нем органами управления (рукоятками для удобного удержания оператором при ручном исполнении);
Силовой агрегат. Двигатель может быть электрический или бензиновый;
Режущий диск;
Направляющая площадка;
Защитный кожух;
Система смазки и вентиляции.

Устройство циркулярной пилы

Несмотря на некоторые конструктивные отличия, в работу всех без исключения дисковых пил заложен принцип передачи вращательного момента от вала силового агрегата к режущему диску.

Характеристики циркулярной пилы

Дисковые электропилы по дереву имеют ряд уникальных качеств, выделяющих их в ряду прочего ручного распиловочного инструмента. Так, в частности, можно изменять глубину и угол распила прямо во время работы. Особенно хороши в этом отношении погружные модели, которые позволяют выполнять изолированные пропилы заданных размеров.

Следует учитывать, что качество и точность распиловки будет зависеть от количества зубцов и угла заточки диска. С увеличением числа зубцов на диске электропилы возрастает качество пропила, но вместе с тем неизбежно уменьшается производительность

Далее необходимо обратить внимание на мощность мотора и легкость инструмента, а также на соответствие технике безопасности: прочность креплений, в том числе защитного кожуха, цельность электроизоляции и т. п

Особенности дисков

Для ручных циркулярных электропил выпускают диски с напайками из твердых сплавов и без таковых. Отсутствие напаек позволяет получать аккуратные пропилы в мягкой древесине.

Твердосплавными напайками диски дополняют для работы с очень твердыми породами древесины, а также маловязким пластиком, металлом, гвоздями. Чистоты пропила от такого диска ждать не стоит, однако производительность отличается более высокими показателями.

Положительный и отрицательный угол заточки

Среди характеристик ручной циркулярной пилы можно вычленить один немаловажный фактор: угол заточки дисковых зубцов. Отличить их несложно: загнутые по ходу дискового вращения зубцы образуют положительный угол, а против — отрицательный.

Положительный угол заточки зубцов требуется для наилучшего распила дерева, в том числе и досок с гвоздями, и пластика. Диски с отрицательным углом заточки обычно применяют для распила жести и т. п.

Впрочем, диском с отрицательным углом заточки зубцов можно распилить и дерево, если требования к качеству спила невысоки: в этом случае волокна древесины разрываются, и материал скорее походит на перегрызенный, чем на перепиленный.

Алгоритм эксплуатации

Ручные и стационарные циркулярные пилы имеют аналогичный принцип работы. Но управление оборудованием имеет некоторые отличия.

Ручные модели

Циркулярная ручная пила – это эффективный и безопасный инструмент. Но все же применение такого оборудования требует соблюдения некоторых эксплуатационных правил:

Подключение к электрическому питанию. При использовании пилы на удаленных от электросети участках часто применяется удлинитель. Он должен полностью соответствовать мощности циркулярного инструмента. Перед его подключением следует проверить целостность изоляции кабеля. При подключении пилы к сети следует проверить, чтобы переключатель на устройстве был выключен.
Крепление материала. Древесину, предназначенную для распила следует хорошо зафиксировать на ровной поверхности. Для этого материал располагают на верстаке и закрепляют до полной его устойчивости.
Установка глубины пропила. Необходимый показатель определяется с помощью специальной шкалы на инструменте. При распиле бруска диск не должен выступать за пределы материала иначе может испортиться верстак. Поэтому рекомендуется фиксировать глубину пропила немного меньше необходимой величины.
После установки всех необходимых параметров следует привести в движение режущий механизм. Начинать распил следует только при вращающемся диске. Движение пилы вдоль материала должны быть плавными и ровными.

По окончании рабочего процесса ручной циркулярный инструмент следует обязательно отключить от сети.

Стационарные модели

Применение циркулярных станков имеет свои эксплуатационные особенности. Чтобы произвести распил древесины необходимо:

Установить на оборудовании переключатель в положение «отключено. Только после этого можно подсоединять кабель к электрической сети.
Подняв ручку отрегулировать и зафиксировать высоту среза диска согласно размерам подготовленного для распила материала.
Проверить положение направляющей планки и пильного диска. Их расположение между собой должно быть обязательно параллельным.
Запустить циркулярный станок и выполнить продольный разрез древесного материала. Распил одной доски должен производиться однократным подходом.

Использование стационарной циркулярной пилой После обработки всего материала следует отключить переключатель на оборудовании, который останавливать вращение диска, и отсоединить инструмент от электрической сети.

Виды и особенности пильных дисков

Важными характеристиками, которые определяют производительность пильного диска являются:

Число зубьев. Их количество на диске может варьироваться от 10 до 90 шт. Чем больше зубьев на диске, тем ниже скорость обработки изделия, однако срез получается более чистым и аккуратным, не требующим финишной обработки.
Внутренний диаметр диска. Эта величина характеризует диаметр посадки пильного круга на центр оснастки или фиксационный штырь, находящийся на устройстве пилы.
Внешний диаметр. Чем больше диаметр диска, тем глубже пропил, но меньше скорость вращения полотна. Внешний диаметр не должен быть больше, чем размер верхнего защитного кожуха.
Толщина диска. Тонкий пильный круг, толщиной от 3,2 мм. используется для распила мягких пород древесины и тонких материалов. Если толщина диска больше этого значения, то его можно применять с толстым и грубым сырьем. Они более прочные, износостойкие и менее подвержены деформации.
Угол наклона зубьев. Если режущая кромка отклонена в сторону тыльной стороны полотна, то такой угол считается отрицательным. Противоположно ориентированы зубья, имеющие положительный наклон, значения которого могут варьироваться от 5(стандартный) до 20 (агрессивный) градусов. Существует также нулевой угол наклона. Такие диски предназначены для пиления металлических материалов.
Форма зубьев. Вогнутый зубец треугольной формы используется для работы с ламинированной древесиной. Плоские зубья с фаской применяется для строительной древесины и изделий из нее. Плоские зубья, имеющие форму трапеции — распиловки металла.

Популярностью пользуются комбинированные модели, так как ими можно выполнять поперечные и продольные срезы одновременно, без смены диска.

Конструктивные особенности пильного органа пилы напрямую влияют на процесс, конечный результат и качество работы.

Производители

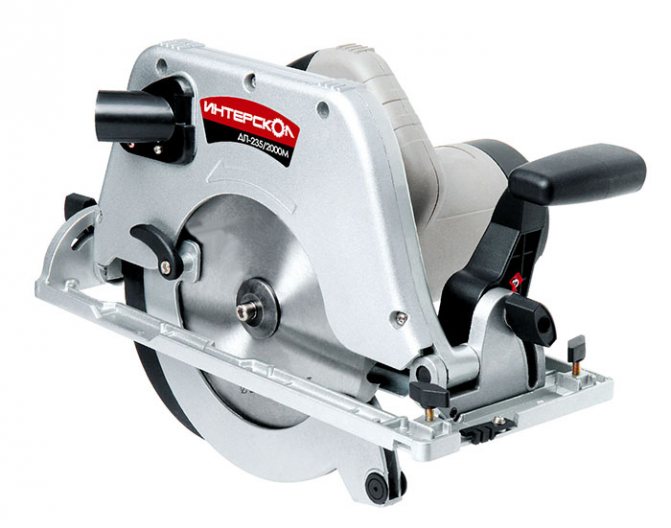

Пилы Интерскол

Одним из лидеров отечественного инструмента, в том числе и ручных циркулярных пил является основанная в 1991 году научно-производственная . В своих разработках Интерскол вобрал все лучшее что было разработано ведущим в СССР научном центре по электро- и вибро- инструмента, и передовым мировыми брендами.

В результате получился отличный, недорогой и очень надежный ручной инструмент. Основные производственные мощности расположены Испания, Россия, Китай — Шанхай, Китай — Джинхуа.

В ассортименте компании целая линейка инструмента мощностью от 800 до 2000 вт, оснащенного различными электронными компонентами для облегчения пуска и защиты электрооборудования. Инструмент предназначен как для бытового, так и профессионального использования.

Пилы Bosch

Международный концерн, выпускающий продукцию различного направления, от бытовых кухонных приборов до компонентов космических кораблей. Основное направление деятельности в производстве ручного инструмента основано на использовании последних достижений техники, соединенных с немецкой точностью и надежностью.

Инструмент представленный фирмой выпускается в различной комплектации от 600 до 2200 вт, с размером пильного диска от 65 мм до 235 мм. Основную линейку моделей составляют модели для профессионального использования.

Устройство и пильные диски

В конструкционном плане эти пилы не отличаются от большинства аналогичных им приспособлений. Этот инструмент выглядит как стальной диск, оснащенный специальными зубьями, который соединяется с двигателем, приводящим его в движение. В зависимости от комплектации в некоторых моделях могут присутствовать полотна различного исполнения, приспособление для удаления опилок и пр. Имеются в продаже и настольные модели, предназначенные для использования в промышленном производстве, в частности, для активной резки изделий из оргстекла.

Подготовка к пилению с использованием этих пил предполагает правильный выбор дисков. Так, для резки оргстекла рекомендуется выбирать расходный материал с плотностью зубцов не менее двух на один сантиметр. Желательно, чтобы лезвие предусматривало карбидное покрытие, что позволит получить максимально гладкую кромку.

Особенности конструкции

Все основные составляющие дисковой пилы зафиксированы на поверхности литой платформы, а для более комфортного использования инструмента может быть применено право- и левостороннее размещение мотора.

Схема устройства циркулярной пилы.

Описанная особенность будет оценена теми людьми, которые преимущественно пользуются левой рукой

Если решили купить качественный инструмент, то стоит обратить внимание на то, что в нем должно быть устройство блокировки шпинделя. Эта система помогает в процессе смены диска

Некоторые модели предоставляют возможность осуществлять раскрой под углом до 45°, инструмент может отклоняться исключительно в одну из сторон. Существуют пилы, конструкция которых гарантирует смену угла наклона позиционно, однако профессиональные модели позволяют плавно менять необходимое значение, при этом гарантируется точность до нескольких градусов.

Вы можете выбрать агрегат, который позволяет изменять параметры пропила, это может пригодиться для выборки четвертей.

При необходимости раскроить вдоль длинные доски может возникнуть зажатие диска, для исключения такого эффекта некоторые пилы дополняются распорным ножом, который предотвращает смыкание раскроенного массива.

Приобретая пилу, не стоит полагать, что инструменты такого назначения отечественного производства уступают импортным моделям. Два критерия, по которым они находятся на второй позиции – это эргономика и дизайн, однако надежность и уровень КПД в ряде случаев может быть и лучше, тогда как стоимость зарубежных аналогов, конечно же, выше.

Эксплуатация

Для того чтобы этот электроинструмент прослужил вам течение как минимум обещанного производителем срока, вам достаточно всего лишь соблюдать правила эксплуатации ручной пилы Интерскол.

Особое внимание необходимо уделить следующим моментам:

перед тем как приступить к пилению, убедитесь, что материал надежно зафиксирован;
по завершении работы отключайте электроинструмент от электричества;
поддерживайте в чистоте пилу, не оставляя после работы загрязнённой отходами деревообработки;
во время пиления материала старайтесь выдерживать только максимальную скорость;
перед первым использованием инструмента обязательно ознакомьтесь с инструкцией по эксплуатации.

Разрезание под углом 45 градусов

Положение любой дисковой пилы регулируется. Так, пилящий диск можно устанавливать под углом от 45 градусов и выше к поверхности рабочего стола. Разрезы под углом менее 45 градусов выполняются крайне редко. Но если такая необходимость возникла — например, надо обрезать планку под углом 30 градусов, — то можно повернуть деталь на 90 градусов и сделать разрез под углом 60 градусов. Однако эту операцию можно упростить, если под край обрабатываемой детали подложить деревянную планку нужной толщины. Тогда установленный под углом 45 градусов к поверхности стола пилящий диск будет врезаться в деталь под углом 30 градусов. Опорную планку прикрепляют к нижней стороне детали несколькими каплями термоклея. Если скашиваемая деталь длинная, к ней подклеивают планку соответствующей длины или несколько коротких отрезков. Чтобы точно определить положение или толщину опорной планки, на торцевой кромке детали намечают нужный угол скоса. Затем деталь на столе устанавливают так, чтобы 45-градусная метка чертежного треугольника в точности совпала с разметкой на детали. Если после распиливания на той части детали, которая будет использована, обнаружились следы термоклея, то их устраняют простым обламыванием при отделении опорной планки от заготовки.

Отрезок планки, подставленный под распиливаемую деталь, несколько меняет положение последней. Таким способом можно распиливать детали под углом менее 45 градусов.
