Динамометрические отвертки и их назначение

Какой набор выбрать?

Немецкий бренд Wiha сегодня предлагает своим клиентам 3 основных вида наборов отверток.

• №1 – самый простой набор, который состоит из инструкции, бокса, зарядного устройства и двух аккумуляторов. Производитель укомплектовал такую отвертку 5 сменными битами. Само устройство удобно и безопасно в работе и позволяет справиться с задачами в 2, а то и 3 раза быстрее. Такой набор позволяет выполнять широкий спектр работ с использованием всего одного инструмента. Набор №1 является незаменимым помощником для частного домашнего использования.
• №2 – это уникальная отвертка, оснащенная новейшим храповым механизмом, который позволяет выполнять работу быстрее и проще, чем когда-либо. Уникальная форма рукоятки и ее материал снимают напряжение во время работы и позволяют долгое время не испытывать усталости, именно поэтому такой инструмент рекомендуют для использования многие врачи. Сам набор состоит из отвертки, зарядки, аккумулятора, ограничителя, бокса для хранения и транспортировки, а также 8 различных сменных бит. Такой набор является универсальным, так как подходит и для домашнего, и для профессионального использования.
• №3 – это самый обширный по содержанию набор. В него помимо аккумулятора, зарядки и бокса включена уже 21 бита. С таким набором без особого труда можно справиться с самыми трудоемкими и труднодоступными делами быстро и легко. При работе не возникает никакого дискомфорта или чувства усталости, а безопасность и надежность остаются на высшем уровне. Такой набор является профессиональным.

Что такое динамометрическая отвертка

В практике ремонта и обслуживания автомобилей, бытовой техники и электроники, электротехнических и иных устройств часто возникает необходимость обеспечения затяжки резьбовых соединений с определенным моментом силы. Это необходимо, в первую очередь, для предотвращения повреждения резьбы, а также для обеспечения определенного режима работы устройства, узла или механизма.

Решается эта задача с помощью специального динамометрического инструмента — ключей и отверток. Здесь речь пойдет об отвертках, однако принципиальной разницы между отвертками и ключами нет. Главная особенность этого инструмента — наличие в нем динамометра, с помощью которого определяется усилие, и механизмов, сигнализирующих о достижении необходимого усилия или предотвращающих передачу момента на соединение при достижении заданного усилия.

Здесь нужно сразу отметить, что когда мы говорим об усилии затяжки, то имеем в виду такую физическую величину, как момент силы или крутящий момент. В технике он измеряется в ньютон-метрах — Н·м, и именно в этих величинах отградуированы шкалы динамометрического инструмента. Однако в продаже нередко встречается инструмент, отградуированный в футо-фунтах (Foot-pound, ft lb) или в его долях — дюймо-фунтах. Один футо-фунт равен 12 дюймо-фунтам, или примерно 1,356 Н·м.

Принцип работы и устройство

Разобраться в принципе работы динамометрического ключа необходимо, поскольку без этого вы не сумеете правильно воспользоваться возможностями этого инструмента.

Устройство напоминает обычную трещотку. Но ключевым отличием здесь выступает присутствие специальной шкалы. Именно на ней отображается усилие, которое прилагает пользователь к крепежу.

В основе инструмента лежит рукоятка, способная вращаться в двух направлениях. На корпус наносится основная шкала, а на ручке есть дополнительная. Основная шкала предназначена для демонстрации диапазона усилий, актуального для каждого конкретного динамометрического ключа.

В действительности несложно разобраться в том, как работает специальный динамометрический ключ для автомобиля. Хотя они бывают разного типа, устроены девайсы примерно одинаково. То, как конструктивно выполнен динамометрический ключ, зависит от его разновидности. Более конкретно разберём особенности работы со стрелочным, щелчковым и электронным девайсом.

Многие автомобилисты, работающие самостоятельно со своей машиной, знают, для чего нужен динамометрический ключ. Он позволяет приложить нужное усилие с максимальной точностью при затяжке резьбовых соединений. Вот для чего предназначен динамометрический ключ. Это устройство для затяжки гаек и болтов с заданным и дозированным усилием

Важно знать, в чём оно измеряется. Тогда будет проще понимать, как грамотно рассчитать затяжку и настроить предварительно инструмент. Это усилие измеряется в Ньютон-метрах (Нм)

Это усилие измеряется в Ньютон-метрах (Нм).

Работающие на СТО мастера вряд ли могут представить себе комплект инструментов для обслуживания автомобилей клиентов, в котором отсутствует динамометрический ключ. С его помощью измеряется точное усилие. Эти измерения позволяют предотвратить утечки, разгерметизацию, а также поломку узлов и механизмов транспортного средства.

У ключей имеются разные насадки, которые адаптированы под выполнение определённых задач. Потому это универсальное устройство с широкими функциональными возможностями. Для применения той или иной насадки используется выходной квадрат. На него пользователь монтирует насадку рожкового, накидного или гаечного типа. Не стоит забывать о ключах-отвёртках, которые пригодятся при работе с электроникой и очень хрупкими механизмами автомобиля.

Различия между ключами разного типа незначительные. Все они обязательно включают в свою конструкцию:

• рукоятку;
• фиксатор для установки момента;
• измерительный компонент или установочную шкалу;
• съёмную насадку (трещотку);
• гнездо под насадки;
• корпус с пружинным механизмом.

Прежде чем покупать динамометрический ключ, обязательно подумайте, для каких именно задач он будет использоваться. Основную роль играют размер креплений и их расположение. Для труднодоступных мест удобнее использовать щелчковые и рожковые девайсы. А инструментом с максимальной точностью выступает электронный тип динамометрического ключа. Хотя такие устройства преимущественно применяются в автосервисах, а для личного использования они в действительности не нужны.

Как разобрать напольный вентилятор

Из сказанного понятно: внутри напольного вентилятора ломаться нечему. Это двигатель и конденсатор. Остальное приходится на механическую часть, редуктор. При наличии свиста и шума попробуйте смазать шестерни. Как это делать, понятно из сказанного. В корпусе редуктора пара отверстий для этих целей. Солидол сгодится для пластиковых деталей.

Самостоятельный ремонт напольного вентилятора не должен вызывать больших затруднений. Замените двигатель на подходящий по весу и размеру. Основные виды поломок касаются механической части, восстановление проводится обычными (сварка пластмассы полиэтиленом) методами умелыми руками.

Зарядное устройство

Зарядное устройство ничем в принципе не отличается от подобных девайсов других производителей. Для визуального понимания, что происходит с батарейкой и в каком она состоянии, на корпусе имеются надписи:

горит красный светодиод — идет процесс зарядки

зеленый — аккумулятор заряжен на 100%

красный моргает — какая-то ошибка или неисправность

Зарядное устройство можно подключать как через сеть 220В, так и через любой аппарат имеющий разъем USB.

На одном аккумуляторе можно произвести 800 циклов отвинчивания-завинчивания. Хотя максимально возможный результат — 1200.

Однако крепеж бывает разной длины, диаметра, встречается нарушенная резьба и т.п. Поэтому лучше рассчитывать на гарантированные значения.

При этом, чтобы закрутить-открутить 800 винтов, электрику зачастую требуется несколько дней. Если вы конечно не собираете промышленные шкафы и электрощиты с сотнями клеммных сборок.

Отвертка Wiha

Для автоматических выключателей и более крупного модульного оборудования применяют отвертки размером побольше. Например с моментом от 1 до 5Нм.

В комплекте Wiha для комфортной работы закупается:

• сама динамометрическая отвертка
• элемент держателя биты
• установочный инструмент
• биты

Процесс настройки момента несколько иной, чем у Wera. Настройка происходит изнутри, путем помещения настроечного элемента внутрь динамометрической отвертки. Проворачивая ее по часовой (увеличивая) или против часовой (уменьшая) стрелки, смотрим момент на шкале в середине отвертки.

Вытаскиваем установочный инструмент и ставим внутрь держатель бит. Отвертка готова к применению.

Чтобы затянуть контакты на автомате сначала в обязательном порядке используем простую отвертку, а уже дотягиваем до характерного щелчка динамометрической. Таким образом применять ее нужно практически в самом конце ремонта, когда весь распредшкаф собран, все оборудование установлено и контакты предварительно затянуты простыми отвертками. Только после этого выставляя нужные моменты, проходим заново все клеммы и винты.

Цена набора со всем необходимым для отверток Wiha в интернет магазинах начинается от 14000рублей.

Размер шлица

С возможными формами шлицов мы ознакомились, но чтобы отвёртка служила долго и не стиралась, необходимо правильно определить необходимый размер наконечника. Для определения размера шлицов существуют специальные стандарты, в которых каждому из них, присвоены номера. Отвёртки с плоским шлицом имеют ширину от 2 до 18 мм. Крестообразные отвёртки РН и PZ имеют нумерацию от 0 до 4 и различаются в зависимости от диаметра наружной резьбы крепёжного элемента. Например:

• отвёртка №0 рассчитана на диаметр наружной резьбы до 2 мм
•  №1 – от 2.1 до 3 мм
• №2 – от 3.1 до 5 мм
• №3 – от 5.1 до 7 мм
• №4 – более 7.1 мм

В зависимости от номера отвёртки зависит диаметр и длина её стержня:

• Отвёртка №0 имеет диаметр стержня 4 мм при длине менее 80 мм
• №1 – диаметр стержня 5 мм, длина от 80 до 100 мм
•  №2 – диаметр стержня 6 мм, длина от 100 до 120 мм
• №3 – диаметр стержня 8 мм, длина от 120 до 150 мм
•  №4 – диаметр стержня 10 мм, длина от 150 до 200 мм

Разновидности динамометрических отверток

Приспособления динамометрического формата существенно отличаются от простых инструментов. Всего существует 5 вариантов отверток:

1. С фиксированными производителем параметрами заказчика, которые определяют крутящий момент. Отвертка применима при установке электростатически чувствительных узлов и составляющих электроники. Приборы регулируют и отводят энергию, ориентируясь на покрытие жал и рукоятку. Ярким представителем этой группы динаномометрических приспособлений является Vario-S ESD. Диапазон, в котором изготавливают отвертку – от 0,1 до 2 Нм.
2. С интегрированной размерной шкалой. Шкала оснащена стрелочным указателем крутящего момента. Она же фиксирует максимальный показатель. Простые приспособления выручают, если нужно закрутить миниатюрные резьбы. Погрешность при закручивании может составлять всего 3-6%. Покупают инструмент те, кто работает с электроникой.
3. Без прорисовки шкалы. Крутящий момент меняется в соответствии с целью применения инструмента. Отвертка предпочтительна для затягивания дорогостоящих и хрупких деталей. Показатель момента фиксируется на торсиометре. В этой категории выбирайте TorqueVario. Диапазон приспособления 0,4-8 Нм.
4. С установочной шкалой. Такие отвертки многофункциональны и выполняют разные задачи. В комплект к TorqueVario-S входят сменные жала. Интегрированная шкала отвечает за высокие значения безопасности при осуществлении работ с оборудованием, подключенным к высокому напряжению.
5. С Т-рычагом. Инструмент закручивает крепежи с выставленным на определенном уровне крутящим моментом. Мастера подчеркивают – рукоятка в них очень удобна. Затяжка осуществляется просто, в руках не возникает усталость. Когда крутящий момент задерживается в нужном значении, муфта проскальзывает. Перетяжка встречается крайне редко, и только по невнимательности специалиста. Рычаг приспособления покрывает специальная оболочка, обеспечивающая долговечность и износостойкость приспособления. Приятным бонусом являются дополнительные жала.

Какой должен быть стержень?

Стержни бывают квадратной, круглой или шестигранной формы. Также они имеют разную длину, но какая бы отвёртка вам не была необходима, твёрдость её стержня согласно ГОСТ должна быть 47-52 HRC. Это показатель твёрдости, при котором сохраняется оптимальная прочность при внутренней вязкости, что предотвращает разрушение стержня при закручивании с большим усилием. Если его прочность менее 47 единиц, то при работе он просто согнётся, а если более 52 единиц, то он может лопнуть. Стержни, как и наконечники, добросовестные производители изготавливают из хромованадиевых сталей. Чтобы предотвратить образование коррозии, стержень покрывают оцинкованным защитным слоем.

Устройство и виды динамометрических отверток

Прежде, чем говорить об устройстве отвертки, необходимо сказать о классификации динамометрического инструмента. На сегодняшний день существует три основных класса инструмента:

• Механический;
• Гидравлический;
• С электронной индикацией.

В механическом инструменте измерение и индикация момента силы производится с помощью механических устройств и шкал. В гидравлических (которые сегодня находят ограниченное применение) используется специальный жидкостный динамометр, измеряющий усилие по объему выдавленной жидкости. В электронном инструменте установлен модуль измерения момента силы и цифровой индикатор — это наиболее современный, но одновременно и дорогой инструмент.

Нужно отметить, что механический динамометрический инструмент часто называют предельным или «щелчковым»: такой инструмент позволяет установить предельное значение момента силы, при достижении которого происходит щелчок с одновременным прекращением передачи усилия.

Что касается отверток, то на сегодняшний день наибольшее распространение получили механические динамометрические отвертки — они наиболее просты в устройстве, надежны и обеспечивают достаточную для большинства работ точность установки усилия затяжки (погрешность лежит в пределах ±4–8%, но чаще встречается инструмент с погрешностью ±6%).

Типичная механическая динамометрическая отвертка состоит из нескольких основных частей:

• Динамометр (обычно пружинный — усилие измеряется по степени сжатия пружины, также встречаются рычажные и торсионные динамометры — в первых усилие измеряется по степени отклонения упругого рычага, во вторых — по степени скручивания жесткого стержня);
• Проскальзывающая муфта — узел, прекращающий передачу крутящего момента от отвертки к винту или болту при достижении установленного усилия затяжки;
• Механизм регулировки крутящего момент — обычно совмещен с муфтой, установка максимального крутящего момента производится с помощью кольца или конуса на корпусе отвертки. Часто отвертки оборудованы фиксатором, который предотвращает самопроизвольное изменение момента, обычно для установки силы затяжки фиксатор необходимо освободить, после установки момента — вернуть в исходное положение;
• Узел установки сменных бит — патрон (кулачковый, цанговый) или магнитная головка;
• Корпус — современные отвертки выполнены из ударопрочного пластика, имеющего антискользящее покрытие, также встречаются металлические отвертки.

Механическая динамометрическая отвертка включает в себя большое количество видов инструмента, который отличается по назначению и способу установки максимального момента силы.

По назначению:

• Динамометрические отвертки с установочной шкалой — такой инструмент оборудован шкалой, с помощью которой производится установка предельного усилия затяжки резьбового соединения, однако действующее значение момента силы не измеряется и не отображается;
• Динамометрические отвертки с измерительной шкалой — этот инструмент оборудован динамометром и шкалой (обычно часового типа), которая отображает действующее значение крутящего момента, что позволяет измерять степень затяжки уже закрученных резьбовых соединений (и, конечно же, производить затяжку новых соединений).

По способу установки предельного крутящего момента:

• С заранее установленным моментом силы — такие отвертки используются в производстве, они имеют одно или несколько фиксированных значений момента силы и не требуют настройки перед каждым использованием;
• Без шкалы — отвертки этого типа не оборудованы шкалой, а установка предельного крутящего момента производится с помощью специального механизма — торсиометра;
• С установочной шкалой — наиболее распространенный тип динамометрических отверток, они позволяют устанавливать крутящий момент по имеющейся шкале.

На сегодняшний день наибольшее распространение получили механические динамометрические отвертки с установочной шкалой, они широко используются и в промышленности, и в сфере ремонта автомобилей, и в быту. Такие отвертки чаще всего продаются в наборе с большим количеством сменных бит, адаптеров и других аксессуаров, что делает их по-настоящему универсальным инструментом, который редко остается без дела.

Виды изделий

Динамометрические устройства подразделяются на несколько разновидностей. Они бывают механическими, гидравлическими и электрическими. Принцип действия каждого вида изделий одинаковый, а отличие заключается только в конструкции устройства.

Динамометрическая отвертка марки Wera

1. Динамометрическая механическая отвертка или ручная производит измерение силы момента при помощи специального устройства. Отличный вариант для домашнего мастера
2. Электрические модели в своей конструкции имеют электронный модуль, принимающий участие в процессах измерения. Такой инструмент обладает высокой точностью, поэтому его применение целесообразно в сферах, где требуется точность
3. Гидравлические или пневматические динамометрические приспособления заполнены жидкостью, посредством выдавливания которой происходит изменение момента усилия. Они применяются в автомобилестроении или автосервисах

Отвертки динамометрического типа подразделяются на несколько типов по механизмам ограничения:

• Кулачковые
• Фрикционные
• Отсечные

Кулачковые механизмы применяются преимущественно на устройствах ручного типа. Как только срабатывает защелка, значит, что достигнута установленная сила момента. Фрикционные механизмы широко распространены в конструкциях динамометрических отверток электрического и пневматического типа. Как только достигается установленное значение момента, при вращении инструмента будет происходить скольжение. Отсечные изделия применяются на электрических инструментах. При достижении необходимого усилия, ограничивают работу прибора.

Конструктивные особенности механизмов моментных отверток

Механическая отвертка является простейшим вариантом, который пользуется популярностью. Состоит изделие из следующих составных частей:

1. Динамометр. Это устройство размещается в ручке инструмента, посредством которого измеряется момент силы
2. Муфта скольжения. Это соединительная часть, которая объединяет крепежный элемент и рукоятку прибора
3. Регулятор. С помощью регулятора выставляется заданное значение момента, которое зависит от выполняемых задач. Моментные отвертки имеют регуляторы, представленные в двух вариантах: кольцо или конус
4. Устройство для установки бит. Благодаря наличию патрона можно заменять биты в зависимости от поставленных задач
5. Основание. В качестве основания применяется ударопрочный пластик, оснащаемый противоскользящими покрытиями

Это интересно! Рассматриваемые инструменты имеют установочную и измерительную шкалу. При помощи измерительных устройств или шкальных выполняется замер силы момента. Установочные устройства имеют только регулятор, которым устанавливается необходимое усилие.

Если нужно купить динамометрическую отвертку для домашнего применения, то оптимальный вариант – это изделие с уже установленными значениями силы момента. Рекомендуется также покупать изделия в виде набора, который включает в себя основной прибор и сменные биты.

Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

• Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.
• Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.
• Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
• Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
• Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.
• Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
• Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
• Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

Обзор динамометрических ключей

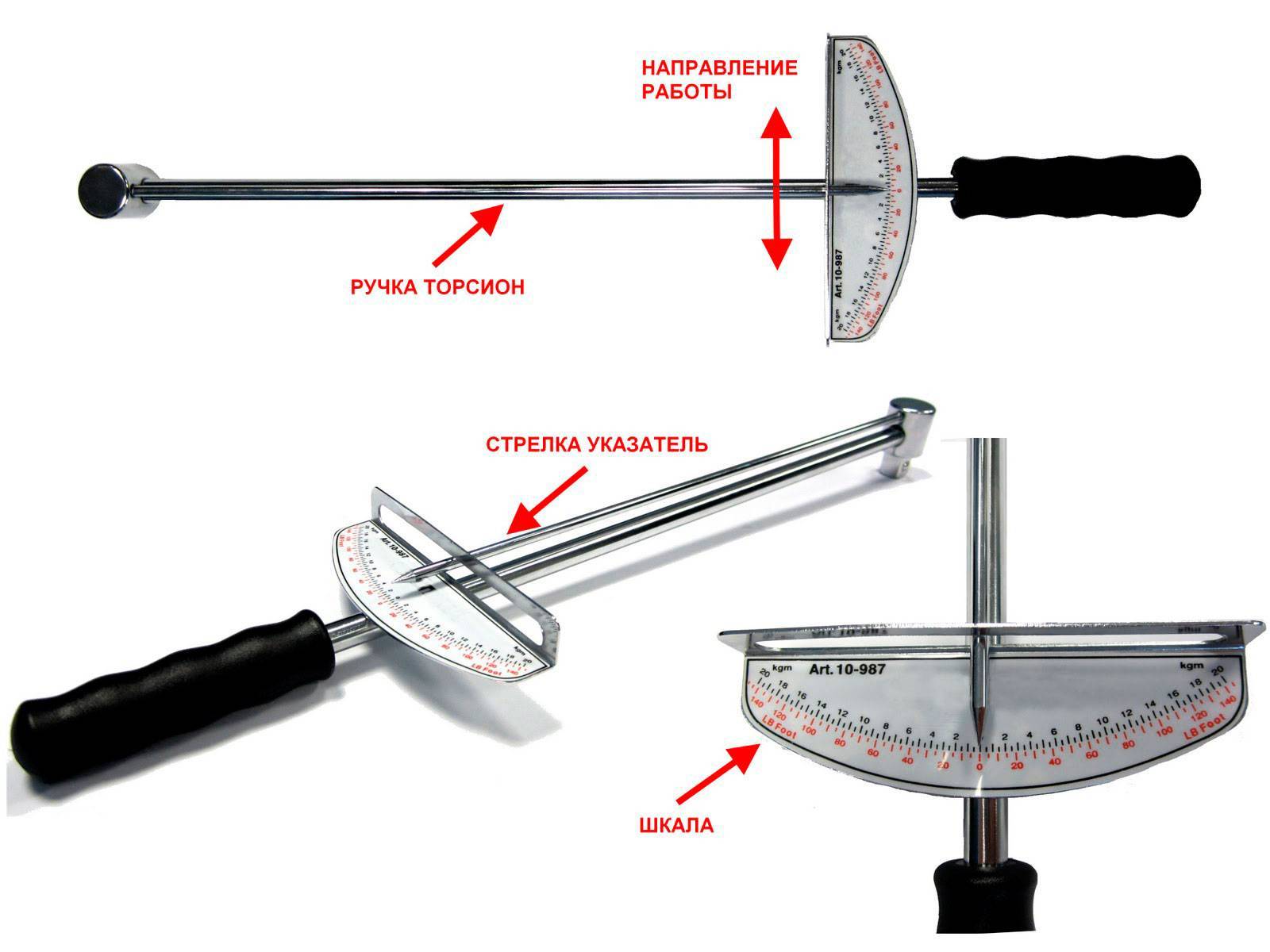

1. Самый простой вариант ключа. Принцип его работы основан на изгибе рычага со и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

• Низкая стоимость;
• Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.

Недостатки:

• Низкая точность;
• Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
• Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по ;
• Отсутствует храповый механизм, как у . Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной . С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. удобен в работе, так как необходимо просто закручивать соединение до щелчка.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов от 1/4 дюйма до 1 дюйма.

Плюсы:

• Погрешность не выше 4%;
• Простота работы обеспечивается наличием храпового механизма;
• Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
• Удобно использовать в труднодоступных местах;
• Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

• Требуют проверки и калибровки;
• Храповый механизм может выйти из строя, но на некоторые модели имеются специальные ремкоплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к , которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к .

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран . Погрешность ключа минимальна за счет “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

• Вывод значений крутящего момента в разных значениях силы;
• Световая и звуковая индикация;
• Высокая точность;
• Возможность замерить крутящий момент у уже закрученного соединения;
• Двухстороннее действие: “по” и “против” часовой
• Не требует регулировки;
• Удобство работы за счет храпового механизма;
• Сохранение значений в память.

Недостатки:

• Высокая стоимость;
• Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.

Какой должен быть стержень?

Стержни бывают квадратной, круглой или шестигранной формы. Также они имеют разную длину, но какая бы отвёртка вам не была необходима, твёрдость её стержня согласно ГОСТ должна быть 47-52 HRC. Это показатель твёрдости, при котором сохраняется оптимальная прочность при внутренней вязкости, что предотвращает разрушение стержня при закручивании с большим усилием. Если его прочность менее 47 единиц, то при работе он просто согнётся, а если более 52 единиц, то он может лопнуть. Стержни, как и наконечники, добросовестные производители изготавливают из хромованадиевых сталей. Чтобы предотвратить образование коррозии, стержень покрывают оцинкованным защитным слоем.

Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

• Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.

• Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.

• Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.
• Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.
• Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.
• Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В.
• Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.
• Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.

Источник привода

Крутящий момент может создаваться вручную (запястьем оператора), электродвигателем или пневматическим приводом.

Ручная динамометрическая отвертка

Ручные динамометрические отвертки выпускаются в моделях с прямой и пистолетной рукояткой. Динамометрические отвертки с ручным управлением могут иметь диапазон от 6 дюймов (0,04 Н · м) до 170 фунтов (20 Н · м).

Электрическая динамометрическая отвертка

Для заворачивания шурупов требуется вращающий момент. Бурение соответствует тому же описанию; Электроинструменты общего назначения («дрели / шуруповерты») предназначены как для заворачивания шурупов, так и для сверления, с проскальзывающей муфтой и низкой скоростью вращения, добавленными к функциональности сверления. В промышленной среде чаще используются специальные инструменты, оптимизированные для их конкретной функции.

Проводной

Сетевые электрические динамометрические отвертки обычно производятся в трех различных исполнениях: пистолетная, угловая и линейная. Этот тип в основном используется для промышленной сборки, такой как сборка электроники и сборка мелких деталей. Используются щеточные электродвигатели и более эффективные бесщеточные электродвигатели. Крутящий момент обычно находится в диапазоне от 0,18 дюйма на фунт (0,02 Н · м) до как минимум 27 Н · м при скорости до 2000 оборотов в минуту (об / мин).

Мы можем разделить электрические шуруповерты с преобразователем на три группы в зависимости от их физических характеристик:

Пистолетная рукоятка

Позволяет пользователю удерживать инструмент с усилием до 10 Нм. Больше этого не рекомендуется из-за эргономики. Позволяет пользователю держать инструмент одной рукой. Лучше для доступности в некоторых случаях.

Тип угла

С помощью углового натяжителя пользователь может затягивать до 100 Н⋅м обеими руками. Еще больше со вспомогательными инструментами. В некоторых случаях лучше для доступа к точке затяжки.

Встроенный тип

Похоже на обычную отвертку, ручная затяжка не более 2 Нм невозможна. Обычно используется на станках и манипуляторах. Может выдерживать нагрузку до 1000 Нм на машинах, в основном в грузовой и авиационной промышленности. например, затяжка колес

Беспроводной

Аккумуляторные динамометрические отвертки питаются от батареек, обычно аккумуляторных батарей с напряжением от 3,6 до 18 вольт. Специальные отвертки для домашнего использования обычно работают от 3,6 до 4,8 вольт и имеют относительно низкий максимальный крутящий момент; дрель / шуруповерт работают от более высоких напряжений и могут обеспечить более высокий максимальный крутящий момент. Аккумуляторные динамометрические отвертки используются для тех же целей, что и аккумуляторные отвертки без контроля крутящего момента.

Пневматические динамометрические отвертки широко используются для сборки требует более высокого уровня крутящего момента. Эти инструменты обычно используются в автомобильной, авиакосмической и морской промышленности. Пневматические инструменты требуют постоянного источника сжатого воздуха. Крутящий момент для динамометрических отверток этого типа составляет от 1,5 дюймов на фунт (0,17 Нм) до 265 дюймов на фунт (30 Нм), а скорость вращения – от 800 до 2600 об / мин. Эти инструменты должны находиться рядом с источником сжатого воздуха, что не является проблемой при производстве, но менее пригодны для общего обслуживания. Крутящий момент нельзя контролировать так точно, как с помощью инструментов с электрическим приводом.
