Динамометр ДПУ-2-2. Технические характеристики

Устройство и принцип работы

Прибор включает в себя:

  1. Две подвижных серьги, каждая из которых оканчивается крючковым захватом.
  2. Несущую балку, которая воспринимает внешнюю растягивающую нагрузку.
  3. Полированный стержень, изготавливаемый из сплава с минимальным значением коэффициента линейного расширения.

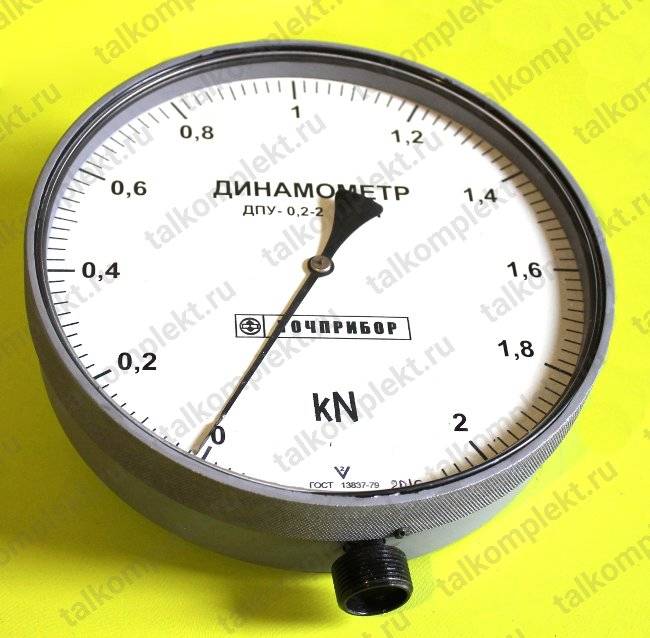

  4. Циферблат, проградуированный на единицы силы. Шкала имеет два диапазона измерения.
  5. Стрелку-указатель.
  6. Тарированную пружину растяжения.
  7. Металлический корпус.

Как и любой из типов механических динамометров, прибор ДПУ-2-2 в качестве устройства для измерения нагрузки использует стальную пружину. Она помещается между несущей балкой и зажимом полированного стержня, и воспринимает полную нагрузку, прилагаемую к этому стержню.

В общем случае прогиб кольца прямо пропорционален приложенной нагрузке, которая может быть зарегистрирована двумя способами:

  • Непосредственно на измерительной шкале при помощи стрелки, жёстко соединённой со стержнем;
  • На миллиметровой бумаге, которая прикрепляется к вращающемуся измерительному барабану (потребуется механическое увеличение масштаба) на бумаге, прикрепленной к вращающемуся барабану.

Наличие барабанного записывающего устройства обязательно для динамометров стационарного типа, поэтому в ДПУ2-2 используется первый принцип.

Точность показаний пружинного динамометра полностью определяется точностью усилия нагрузки, которая воспринимается пружиной, и зависит от упругих свойств материала пружины.

Технические характеристики

Эксплуатационные требования к динамометру ДПУ-2-2 регламентируются ГОСТ 13782-68. В соответствии с ними технологические возможности прибора таковы:

  1. Диапазоны измеряемых усилий: верхний — 200…2000 кг, нижний — 0….200 кг.
  2. Цена основного деления на измерительной шкале, кг – 20.
  3. Точность отсчёта, % — ±2 от измеряемого параметра.
  4. Диаметр окружности отсчётной шкалы, мм – 175.
  5. Габариты прибора (длина×ширина×высота), мм — 525×220×115.
  6. Масса, кг, не выше – 10.

Эксплуатация динамометра ДПУ-2-2 допускается при относительной влажности не выше 80%. Температурный диапазон применения прибора – от минус 10°С до плюс 45°С.

Поверка прибора должна производиться в специальной измерительной лаборатории, которая имеет сертификат соответствия исполняемым услугам. В процессе такой поверки динамометр должен подвергаться внешнему осмотру (на предмет выявления возможных механических повреждений колец, и прочих деталей, воспринимающих внешние нагрузки). Обязательны также проверка работоспособности прибора и измерение усилий при помощи эталонной регистрирующей техники. Результаты поверки должны соответствовать нормам ГОСТ 13837-79.

В частности, прибор считается годным для эксплуатации, если соблюдены следующие условия:

  • Диапазон измеряемых усилий (или моментов) полностью соответствует значениям, указанным в техническом паспорте.
  • Инерционность срабатывания измерительной стрелки не превышает ±10 кг.
  • Измерительная шкала не имеет деформаций и потёртостей.
  • На обеих серьгах отсутствуют механические повреждения, следы сварки, деформации и трещины.

При единичных отклонениях от указанных факторов динамометр проходит повторную проверку, но, если дефекты подтверждаются, то прибор подлежит выбраковке. При положительном результате поверки на нерабочую часть поверхности ДПУ-2-2 ставится клеймо проверяющей лаборатории или выдаётся сертификат соответствия.

Ручной запайщик пакетов. Обзор устройств

Ультразвуковая ванна. Чистим до блеска

Описание

Динамометр состоит из упругого элемента, отсчетного механизма, циферблата, защищенных корпусом, и устройств для приложения силы (серег).

Принцип действия динамометра основан на преобразовании действующей на него силовой нагрузки в деформацию упругого элемента силоизмерительного датчика, на котором установлено отсчетное устройство. Деформация упругого элемента приводит во вращение зубчатую пару отсчетного устройства. Вращение передается на указатель (стрелку), перемещающуюся относительно циферблата, для индикации результатов измерений.

Пять модификаций динамометров отличаются диапазонами измерений, пределами допускаемой погрешности, габаритными размерами и массой.

Рисунок 1 — Общий вид динамометров    Рисунок 2 — Общий вид динамометров

ДПУ-20, ДПУ-50, ДПУ-100    ДПУ-200, ДПУ-500

Маркировка динамометра производится на циферблате, защищенном прозрачным стеклом, на котором нанесены следующие данные:

—    торговая марка изготовителя;

—    модификация динамометра;

—    знак утверждения типа;

—    серийный номер.

В динамометре предусмотрена защита компонентов и предварительно установленных регулировок (регулировки чувствительности (юстировки)): вскрытие корпуса динамометра невозможно без нарушения пломбировки (рисунок 3).
