Детектор скрытой проводки. схема работы и рейтинг лучших моделей

5 часто задаваемых вопроса

Наиболее оптимальным вариантом будет Ada Wall Scaner 120 prof a 00485. Средняя цена и высокое качество.

Существуют ли бюджетные детекторы (цена до 200 руб.)?

Минимальная цена на профессиональные детекторы составляет 400 руб.

Как выбрать детектор проводки?

Прежде всего необходимо обращать внимание на такие характеристики прибора как

вид детектора (электромагнитные, металлодетекторные, универсальные)

На какую максимальную глубину обнаруживает детектор проводку?

Однозначного ответа на данный вопрос нет. Все зависит от материала стен.

Что влияет на стоимость детектора?

Цена зависит от количества функций прибора и фирмы-производителя.

Процедура поиска скрытой проводки


Использование металлодетектора для поиска проводки в стене

Перед использованием детектора проводки его необходимо настроить (калибровать). Описание и очередность действий указывается в приложенной инструкции. После настройки прибор подносят к тому месту, в котором точно имеется кабель. Если устройство сигнализирует звуком или светом, можно приступать к работе.

Помочь может распространенный способ укладки кабеля – вертикально и горизонтально. Скорее всего, от розетки провод будет идти вверх, а большинство мастеров закладывают провода горизонтально на расстоянии 15 см от пола или потолка.

Поиск должен вестись на сухой поверхности при включенной проводке, иначе погрешности при определении будут большие.

Виды принципиальных схем

Модели электрических приборов, аппаратов, оборудования, выполненные при помощи цифровых и буквенных символов, а также графических изображений, предназначенные для понимания принципов работы электрических цепей и физических процессов, протекающих в них, называются принципиальными схемами.

Техническая документация такого рода делится на 2 вида:

  1. Разнесенная (многолинейная) – по строкам (обозначенным арабскими цифрами) изображаются разные цепи, а в каждой строке последовательно располагаются все элементы одной цепи. Этот способ подходит для сложных электроприборов и устройств автоматики, содержащих большое количество реле и контактных групп в трехфазных системах.
  2. Совмещенная (однолинейная) – более наглядный вид графического изображения электрических связей между элементами цепей. В них на одном чертеже могут быть обозначены первичные цепи со схемами соединений совместно с устройствами управления выключателями, автоматикой, релейной защитой. Такие схемы становятся менее востребованными по мере усложнения конструкций.

Виды электрических схем.

Принцип действия прибора

Детекторы металла и скрытой проводки могут использовать:

  1. Эффект появления электростатического поля в зоне у проводника (оно возникает у любого проводника, даже не находящегося под напряжением).
  2. Возникновение электромагнитного поля при протекании по проводнику электрического тока с достаточной мощностью.
  3. Известный способ металлоискателя, когда вокруг массивного ферромагнитного предмета наводится магнитное поле.

При электростатическом способе обнаружения проводников происходит следующее. Линия переменного тока, находящаяся под напряжением, формирует поле, притягивающее к себе намагниченные частицы. Если расстояние до источника сравнительно невелико (до 30…50 мм), то при отсутствии внешних помех и экранов (им может служить даже стена с повышенной влажностью), то издаваемый сигнал легко улавливается и фиксируется любым удобным для пользователя способом.

Надёжность срабатывания такого детектора скрытой проводки будет определяться мощностью нагрузки на сеть, которая, судя по отзывам пользователей, должна быть не ниже 1000 Вт, а также наличием в стенах стальных закладных конструкций (за исключением нержавеющих). Впрочем, при наличии строительного плана дома или квартиры такие детали распознаются легко.

В отличие от предыдущего метода, электромагнитное поле создаётся даже при отсутствии внешней нагрузки, ибо помех в этом случае нет. Чувствительность такого металлодетектора увеличивается с ростом напряжённости поля (оно будет всегда, если не отключён ввод электричества в квартиру). Способ подойдёт для обнаружения скрытой проводки в деревянных зданиях, но нецелесообразен для железобетонных стен.

Магнитный способ наименее надёжен, поскольку с определённостью реагирует и на забытую строителями скобу в стене, и на ввёрнутый туда саморез.

Возможен вариант, когда могут быть реализованы все вышеперечисленные возможности. Такие комбинированные приборы называются мультидетекторами, и используются преимущественно профессионалами. Наиболее популярны импортные мультидетекторы от торговых марок Bosch, Mastech, отечественные Дятел и пр.

Если мультидетекторы изготовить своими руками возможно лишь подготовленным радиолюбителям, то более простые конструкции вполне доступно собрать и самостоятельно.

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

  • микросхема К561ЛА7;
  • 9 V батарейка Крона;
  • коннектор, разъем для батарейки;
  • ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
  • звуковой пьезоэлемент;
  • одножильный медный провод или проволока L= 5–15 см;
  • проводки для спайки контактов;
  • деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

  1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
  2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
  3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
  4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
  5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
  6. Медный провод припаиваем к концу резистора.
  7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
  8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
  9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
  10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

На что обратить внимание при покупке

Сперва вам нужно определиться с набором функций, которые вам необходимы. Если вам надо только найти проводку, с этим вполне справится недорогой детектор. Если придется еще и определять каркасы или трубопроводы, потребуется устройство посерьезнее.

Ообнаружитель скрытой проводки пригодится во время ремонта

Глубина сканирования

При покупке обращайте внимание на то, какие материалы может определить данная модель, на то, на какой глубине эти материалы могут находится. Дешевые модели обычно ищут на глубине 20 мм, чего явно недостаточно — слой штукатурки обычно больше — порядка 30-40 мм. В общем, желательно, чтобы «видел» прибор для обнаружения скрытой проводки как можно глубже

Правда, такие модели стоят дороже

В общем, желательно, чтобы «видел» прибор для обнаружения скрытой проводки как можно глубже. Правда, такие модели стоят дороже.

Глубина сканирования — одна из ключевых характеристик

Тип индикации

Определиться надо будет с типом оповещения. Он бывает трех типов:

  • Сигналы подаются звуком разной тональности и/или длительности. По типу сигналов можно различить что именно нашел прибор в этом месте.
  • Световая индикация. Есть светодиоды, которые зажигаются при обнаружении проводки или коммуникаций. Светиться они могут разным цветом, с разной интенсивностью. Зная каким образом прибор реагирует на какие материалы или степень приближения, приноровившись, можно довольно точно идентифицировать «находки».

    Наличие экрана делает пользование проще

  • Жидкокристаллический экран. Самый дорогой тип приборов, но и самый удобный. Информация отображается в понятной форме, никаких проблем с расшифровкой. Наличие экрана не мешает использовать и звуковую сигнализацию — такая комбинация наиболее удобна.

В общем и целом, к любому детектору надо привыкать — изучить какие сигналы он подается при приближении к каждому типу «находок». Для этого надо сначала проверить реакцию на открытых проводах, арматуре, древесине, потом пытаться найти скрытое в стене или в полу. К тому же перед началом работы желательно сделать невероятное — прочесть инструкцию по эксплуатации. Это обычно помогает быстрее научиться обращаться с прибором.

Тест в магазине

Перед покупкой выбранной модели протестируйте ее. В качестве объекта можно использовать любой провод, идущий к электроприбору. Посмотрите, соответствует ли заявленная глубина сканирования реальной — попробуйте «найти» провод на разном удалении от него, закройте его доской, куском пластика и т.д., повторите попытки. Если все тесты пройдены нормально, можно покупать.

Перед покупкой проверьте как работает устройство

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

  1. Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
  2. Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
  3. Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
  4. Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Модели детекторов

В настоящее время на рынке существует множество моделей детекторов для поиска проводки. Самыми популярными у потребителей являются:

  • LA-1010. Эта модель предназначена для поиска скрытой проводки на сравнительно небольшой глубине. Имеется дополнительная функция в виде лазерной указки и нивелира. Прибор способен находить конструкции из дерева и металла.
  • LA-1014. Более усовершенствованная модель того же производителя. Конструкция прибора универсальная, позволяет определять не только скрытую проводку, но и повреждения кабеля (обрыв, короткое замыкание, перехлёст проводов).
  • S-Line. Эта модель позволяет найти скрытую поводку, а также деревянные, металлические и гипсокартонные конструкции на большой глубине. Применяется при проведении строительных работ. Имеет автоматическую калибровку.
  • TS-72. Простой детектор, преимущественно используемый в бытовых условиях. Обнаруживает проводку под напряжением и в обесточенном состоянии, а также деревянные и металлические конструкции скрытого типа.

Stanley S300 – металл, электропроводка, дерево

Прибор оснащен легко читаемым монохромным дисплеем, предназначен для обнаружения, находящихся под слоем бетона, штукатурки, электропроводки, металлоконструкций.

Характеристики:

  • черные металлы – глубина обнаружения – 76мм;
  • цветные металлы – глубина обнаружения – 38мм;
  • электропроводка – глубина обнаружения – 50мм;
  • дерево – глубина обнаружения – 50мм;
  • монохромный дисплей;
  • оповещение об обнаружении – световая сигнализация, индикация на экране;
  • питание – элемент 9В 6LR61 (поставляется отдельно).

Преимущества и недостатки

способен определять местонахождение проводки даже через гипсокартон; относительно низкая цена.

отсутствует возможность поиска сквозь ковровое покрытие, керамическую плитку, цементный раствор, бетон, металл и материалы, содержащие фольгу; для работы необходимо постоянно держать кнопку нажатой; высокая погрешность определения.

Обзор топа самых хороших приборов для определения скрытой проводки

Топ-10 самых качественных приборов выглядит следующим образом. В таблице, помимо наименований товаров, представлены их отличительные характеристики.

КатегорияМестоНаименованиеРейтингХарактеристикаСсылка
Детекторы для домашнего использования19.8 / 10Отличные показатели глубины обнаружения
29.3 / 10Детекторы для домашнего использования
38.9 / 10Широкий диапазон рабочих температур
48.3 / 10Функция визуализации
57.9 / 10Удобное управление
Профессиональные модели19.9 / 10Фиксация показателей
29.4 / 10Хорошая функциональность
38.8 / 10Бесконтактное обнаружение напряжения
48.2 / 10Цифровая индикация свойств найденного материала
57.8 / 10Малый вес

А что из этого предпочтете Вы?

Моделей в списке получилось довольно много, и теперь нам нужно подробно разобрать каждую из них. Также мы выясним преимущества и недостатки устройств.

Condtrol Scan для обнаружения металла, дерева, электропроводки, электропроводки

Сondtrol Scan – определяет участки скрытой проводки, пластиковые и деревянные конструкции в стенах помещения. Удобная кнопочная система управления, монохромный дисплей, на который выводится вся необходимая информация. С помощью настроек (функция ZOOM) имеется возможность увеличения чувствительности. В момент обнаружения срабатывает красный светодиод, есть возможность добавления звукового сигнала.

Характеристики:

  • черные металлы – глубина обнаружения – 100мм;
  • цветные металлы – глубина обнаружения – 80мм;
  • электропроводка – глубина обнаружения – 50мм;
  • дерево – глубина обнаружения – 20мм;
  • звуковое, цветовое оповещение об обнаружении, информация на дисплее;
  • питание – элементы 9В 6LR61.

Преимущества и недостатки

легкость использования;
высокая чувствительность;
простое управление;
доступная цена.

в зависимости от уровня заряда батареек, точность обнаружения может изменяться;
нестабильная работа;
необходимость калибровать прибор после длительного перерыва в использовании;
отсутствует отверстие по центру сенсора.

Какой детектор проводки лучше купить

В быту или в ходе проведения ремонтных работ перед пользователями встают разные задачи

Иногда определить направление электропроводки нужно лишь ориентировочно, в других случаях важно точно найти и место, и глубину залегания провода, трубы или древесины. Поэтому перед покупкой необходимо установить, какие функции и возможности могут потребоваться, а какие являются вторичными. Основываясь на специфике проведения работ и нашем рейтинге лучших моделей детекторов о нахождении скрытой проводки, труб, дерева, цветного или черного металла, сделать выбор станет проще

Когда требуется универсальный детектор, отличным решением станет покупка пинпоинтера средней ценовой категории. Он сможет найти кабели даже без напряжения, а также определить тип металлических конструкций. При этом стоимость подобного устройства легко уложиться в 2000 – 3000 рублей

Основываясь на специфике проведения работ и нашем рейтинге лучших моделей детекторов о нахождении скрытой проводки, труб, дерева, цветного или черного металла, сделать выбор станет проще. Когда требуется универсальный детектор, отличным решением станет покупка пинпоинтера средней ценовой категории. Он сможет найти кабели даже без напряжения, а также определить тип металлических конструкций. При этом стоимость подобного устройства легко уложиться в 2000 – 3000 рублей

Если необходимы точные замеры, например, при обслуживании больших зданий, лучше обратить внимание на профессиональные устройства с большим функционалом

Ведущие производители датчиков для поиска скрытой проводки

Существуют десятки проверенных фирм-производителей датчиков скрытой проводки. Назовём самые популярные из них:

  1. Ada Instruments. Азиатский бренд, специализирующийся на производстве измерительного и диагностического оборудования.
  2. Elitech. Китайский производитель строительного оборудования.
  3. Ресанта. Российская фирма, занимающаяся производством электрооборудования.
  4. Зубр. Российский производитель строительных инструментов.
  5. Condtrol. Российская компания по производству измерительных приборов.
  6. Laserliner. Немецкая компания, специализирующаяся на производстве профессиональных измерительных инструментов.
  7. Mastech. Гонконгский производитель контрольно-измерительных приборов.
  8. Cem. Китайская компания по производству пирометров, тепловизоров, тестеров, мультиметров.
  9. Bosch. Немецкая фирма, занимающаяся производством электроинструментов.

Устройство и принцип действия детекторов для нахождения провода — справка редакции Zuzako

Классическая схема датчика для поиска скрытой проводки состоит из нескольких частей:

  • Источник низкочастотных колебаний
  • Антенный щуп, реагирующий на изменение электростатического потенциала
  • Исполнительный узел
  • Индикатор, сигнализирующий о наличии проводки
  • Элемент питания

Принцип действия детектора можно описать следующим образом. Генератор создаёт колебания нужной частоты. Пока щуп инструмента находится на отдалении от предполагаемого места проводки, исполнительный узел обеспечивает питание светодиода, который, в свою очередь, постоянно светится. Как только антенный щуп приближается к предполагаемому месту проводки, на антенном входе образуется переменный потенциал. Чувствительность элемента меняется, из-за чего на исполнительный узел поступают колебания генератора. Если светодиод начинает мигать, значит, он сообщает о нахождении скрытой проводки.

Электростатические тестеры и электромагнитные индикаторы напряжения

Преимущество электростатических тестеров заключается в их надёжности и практичности. С помощью подобных устройств можно проделать большой объём работы. С другой стороны, металлы и повышенный уровень влажности создают серьёзные помехи для работы. Такие изделия лучше всего использовать в зданиях, тогда они будут очень эффективны.

Электромагнитные индикаторы имеют простую конструкцию, а также обладают отличной эффективностью. Но с их с помощью обнаруживаются только те провода, которые находятся под серьёзной нагрузкой. С любыми другими возникают небольшие трудности.

Искатели металлов

Простота в использовании — вот как можно охарактеризовать приборы для поиска металлов. Они компактные, лёгкие, ими очень удобно управлять. Однако эффективность подобных устройств вызывает сомнения. Связано это с тем, что искатели металлов реагируют на любой металлизированный предмет в стене, тем самым осложняя процесс поиска скрытой проводки.

Как видите, особых трудностей в выборе детектора скрытой проводки нет. Учитывайте эти рекомендации при выборе, и тогда вы обязательно купите качественное устройство. Удачных покупок!

Сделай сам

Если есть желание и возможность, а покупать прибор не хочется или не получается, то можно сделать искатель скрытой проводки своими руками. В интернете и в технической литературе имеются многочисленные схемы сборки. Легче всего сконструировать сигнализатор проводки из трех каскадов, которые будут получать усиление напряжения от антенны. После обнаружения проводки (вернее ее электромагнитного поля) сигнал об этом идет к первому каскаду, в сети начинает циркулировать небольшой ток, который становится сильнее с каждым новым каскадом. На последнем ток в цепи становится достаточно сильным, чтобы загорелась лампочка светодиода. В момент срабатывания диода проводка, находящаяся под током, находится в районе щупа самодельного искателя.

Для создания самого простого анализатора своими руками необходимо запастись следующими основными деталями:

  • транзистор поля (типа кп-303 или кп-103);
  • динамик от телефона, имеющий электросопротивление 1,6-2,2 килоОм;
  • омметр для применения в качестве индикатора.

Антенной выступает транзисторный корпус, именно его надо медленно перемещать вдоль стен. Такой анализатор сработает на наличие подключенной к стене электропроводки характерным звуковым сигналом (частота 50 герц), при этом индикатор отреагирует колебаниями стрелки. Существенным недостатком этой простой модели является очень низкая электрочувствительность.

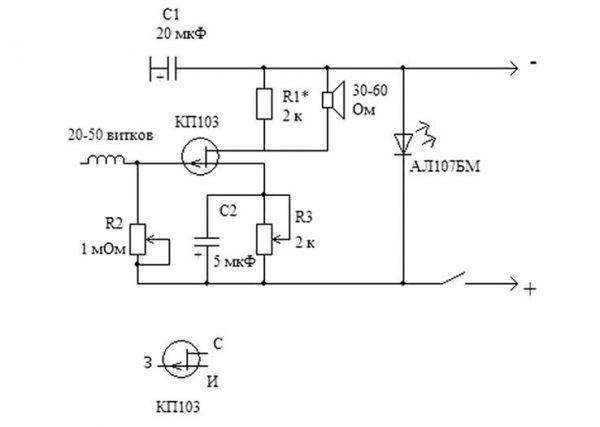

Схема для самостоятельной сборки детектора проводки на полевом транзисторе

Для преодоления этого минуса можно попытаться собрать искатель по более сложной схеме, для которой пригодятся:

  • три транзистора типа кт-315, кп-103 и кт-361 (подойдут и другие варианты данных моделей);
  • светодиодный элемент (типа hl);
  • медная проволока длиною 8-10 сантиметров, необходимой толщины для применения в качестве антенны.

В собранной рабочей схеме сопротивление на первом элементе составит 2,2 килоОма, на втором — 10 килоОм, на третьем – 470 Ом, на четвертом – 1 мегаом. Такой прибор несколько сложнее, однако, это дает более высокую точность нахождения скрытой проводки, а также любого металла в стенах.

В собранных таким образом приборах отсутствует возможность изменять чувствительность анализатора по своему усмотрению, это существенный минус для поисков скрытой проводки. Однако набор деталей и инструментов будет гораздо дешевле магазинного аналога.

Сбор элементов производится приемом свободной пайки, без использования печатной платы

Контакты после спаивания изолируются и вкладываются в пластиковый корпус – это важно для исключения ложных срабатываний на статическое поле от рук оператора. Только антенна в виде небольшой пластины должна быть металлической, при этом чем больше ее площадь, тем большей чувствительностью будет обладать собираемый искатель проводки

Тем самым увеличивается глубина проникновения прибора, но в то же время увеличивается риск ложных срабатываний сигнализатора

Обрезка пластинки до оптимальных размеров производится, проверяя агрегат на проводах, по которым проходит ток

Тем самым увеличивается глубина проникновения прибора, но в то же время увеличивается риск ложных срабатываний сигнализатора. Обрезка пластинки до оптимальных размеров производится, проверяя агрегат на проводах, по которым проходит ток.

После того, как «самоделка» собрана, ее необходимо проверить в деле. Тест на работоспособность покажет, верно ли была соблюдена схема сборки. Для контроля нужен участок стены, где заведомо известно нахождение проводки (например, в районе розеток или выключателей). Следует поднести корпус собранного прибора к стене и следить за сигналами индикаторов. Если искатель «подает голос» действительно в районе проводов, значит, всё собрано правильно, а если сигнал прерывистый, возникает и пропадает хаотично, значит, была допущена ошибка при сборке, либо использованы неисправные детали.

Важный момент. Перед началом тестирования следует максимально увеличить нагрузку на электрическую сеть, включив в нее как можно больше доступных электроприборов. Тем самым, магнитное и электрополе существенно усилятся, что позволит самодельному искателю их легко обнаружить.

При проведении ремонтных работ порой приходится долбить стены, однако, это может быть чревато ударами тока, поскольку в них прокладывается электрическая проводка, схема которой бывает неизвестна. Чтобы найти упрятанные в стенах провода, используют специальные приборы – искатели скрытой проводки разных типов. Их можно приобрести в специальных магазинах, а можно (при наличии некоторых навыков) собрать самостоятельно.

Лучшие трассоискатели

CEM LA-1012

Весьма интересный прибор, который рассчитан конкретно на поиск проводки, причем в том числе и глубокой, и не обязательно находящейся под стандартным напряжением бытовой сети. Впрочем, точнее говоря, это не один прибор, а два: сам детектор и передатчик. Принцип обнаружения проводки им прост: передатчик создает в проводе высокочастотный ток, который легче уловить даже на приличном расстоянии, чем стандартные несколько десятков герц. Одновременно передатчик, подключенный к доступному концу провода (например, в розетку, пролегание питания которой мы ищем), показывает напряжение на нем. Сигнал, генерируемый передатчиком, кодируется — благодаря этому можно одновременно использовать несколько передатчиков, выставив на них разный код, чтобы они не мешали друг другу, а приемник сразу мог показать, какую конкретно линию отыскал. Серьезное преимущество детекторов с собственным сигнал-генератором — это возможность не только найти провод как таковой, но и обнаружение места скрытого обрыва. Так что функциональность у CEM действительно более чем достойная.

Что до минусов, то отметим, что и передатчик, и приемник питаются от «Крон». Но, если при работе с бытовой проводкой можно использовать двухполюсное подключение (передатчик переходит на питание от сети), то приемник «запасного» питания не имеет. Так что запас «Крон» в кейсе сделать стоит, даже у современных 9-вольтовых батареек емкость не назвать впечатляющей.

Ну и все-таки посоветуем почитать инструкцию перед использованием, хоть это для русского человека и нетипично — это позволит избежать недопониманий и банально неправильного использования детектора.

Достоинства

  • Обнаружение проводки на глубине до 2,5 м, в том числе обесточенной и оборванной
  • Возможность трассировки нескольких шин одновременно с дополнительными передатчиками

Универсальный детектор проводки

Для создания универсального сигнализатора скрытой проводки понадобятся знания в области радиостроения. Прибор конструируется на двух независимых блоках. Первый — искатель проводки под напряжением, второй — металлодетектор. Таким образом, вы сможете отыскать проводку, спрятанную в стальной металлоконструкции, или кабель, на который не подано напряжение сети. Устройство выполняет дополнительные задачи, связанные с поиском обесточенных проводов, арматуры, гвоздей и прочих металлических вещей.

Основная часть прибора состоит из двух усилителей КР140УД1208. В данном случае не используется звуковой сигнализатор. Транзистор КТ315 применяется для создания генератора высоких частот, а переменное сопротивление R6 помогает ему перейти к режиму возбуждения. Сигнал на выходе генератора выпрямляется за счет диода КД522. Компаратор, созданный на базе усилителя КР140УД1208ОУ, при помощи этого сигнала переводит генератор звуковых сигналов (К561ЛЕ5) в режим ожидания. При этом светодиод гаснет.

Вращая переменное сопротивление R6, транзистор КТ315 переходит в другой режим работы, близкий к порогу генерации. Состояние контролируется световым индикатором и звуковым генератором. Они будут выключены. Чтобы найти проводку, переместите прибор ближе к стене. Когда антенна из индуктивных катушек L1 и L2 окажется вблизи металла, изменится магнитное поле. Это приведет к срыву генерации, запуску компаратора и зажиганию светодиода. Пьезоизлучатель сформирует звук, частота которого соответствует 1000 Гц.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
