Делительные головки для фрезерных станков

Делительные устройства для фрезерных станков

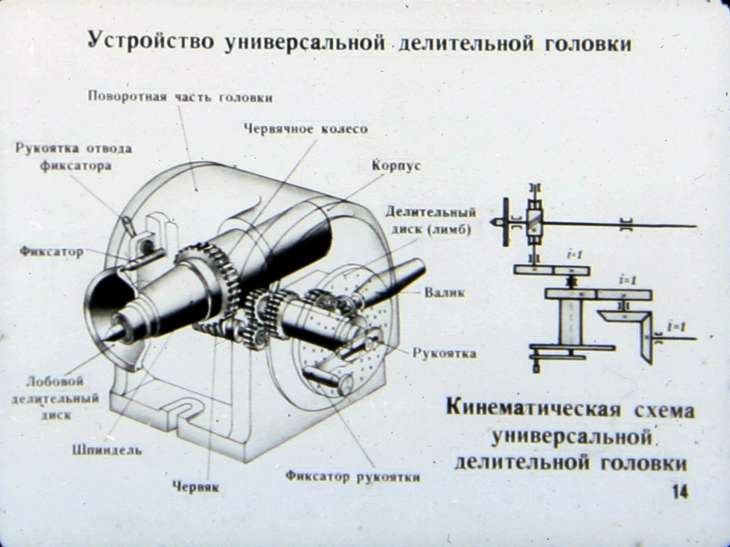

Сложные, делительные устройства, чаще имеют червячную пару с механизмом отсоединения червяка (для простого деления..) и регулировкой зазоров(компенсацией износа..). Часто, дополнительно, в них имеются угломерные, 360град, регулируемые ( подстраиваемые..)шкалы и встроенные приспособления для простого деления.

Это могут быть как делительные головки, так и поворотные столы. Причём в расточном оборудовании, поворотные столы могут быть наклонными.

Поворотные столы расточных станков значительно точнее аналогичных, фрезерных. Они точнее изготовлены и гораздо более массивны. Но! значительно более слабые и для фрезеровки малопригодны. Их задача принимать только осевые нагрузки и долговременно сохранять точность деления. Часто подобные устройства снабжаются электрическими или электронными датчиками позиционирования и индикации. Такие устройства очень сложны и дороги…

Делительным числом ( главная характеристика — Д.Г…)для большинства делительных головок в мире будет 40. То есть за 40 оборотов вал Д.Г. совершает поворот на 360град.

Соответственно деление на 10 = 4 оборота. Деление на 4 = 20 оборотов. А вот Деление на 6 = 6+ 2/3 оборотов. На 7 = 5+5/7 оборотов. Деление на 3 = 13 оборотов + 1/3. Формула деления почти всегда будет содержать простое, дробное число, если оно не кратно 40.

Задача оператора найти на дырчатом диске дорожку с отверстиями кратными нижнему числу дроби и отсчитать там количество отверстий, кратных верхнему числу дроби. Для повторяемости и облегчения работ на диске всегда имеется «V» образная, регулируемая вилка. Она позволяет без подсчёта, сразу отмерять нужное количество отверстий. При работе, верхнее, дробное число находится внутри этой вилки. В паспорте Д.Г. есть таблицы, позволяющие не считать самому и приведены данные настройки деления с гитарой, если например нет возможности найти дырчатый диск с необходимым количеством отверстий( лунок..).

В нашей стране почти монопольно производятся Д.Г. типа УДГ разных номеров. с разворотом в вертикальной плоскости. Для них( для функции центрирования..) есть регулируемые по высоте центры.

Исключением является Д.Г. к станкам типа ОФ55 и некоторых моделей станков 675. Эти устройства может поворачиваться в горизонтальной и гризонтально-вертикальной плоскости.

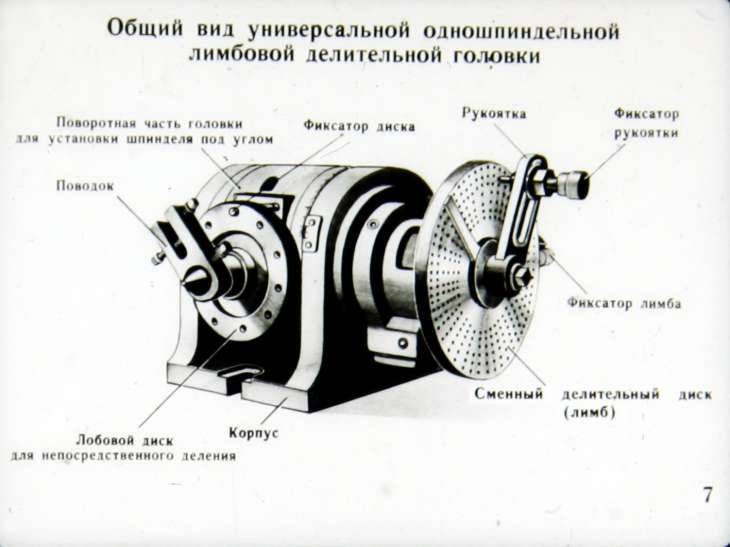

Центры этих Д.Г. монтируется на специальном хоботе, похожем на аналогичный фрезерный. На корпусе Д.Г., для его закрепления, вверху, имеется соответствующий ластохвостый паз.

Длина хобота обусловлена максимальной длиной рабочего хода, продольной подачи станка.

Практически все отечественные Д.Г. имеют очень и очень солидный вес, занимают много места на столе станка, не очень удобны в работе и у рабочих, не пользуются особой популярностью.

При любой возможности, станочник старается обзавестись импортным Д.У. Т.к. большиство ( но далеко не все!..) из них значительно легче, удобнее в работе и богаче укомплектовано, чем равнокалиберные-отечественные.

Сложные Д.У. часто снабжаются гитарами, с набором сменных шестерён, для наиболее сложного деления или для включения в кинематическую цепь подач станка. Последнее применяется для обработки криволинейных, продольных , винтовых профилей. Обычно, такие делители изготавливаются исключительно для одной модели станка ( модельного ряда..) одной фирмы и одного типа.

Нижние три фото — наклонноповоротный, высокоточный стол для координатнорасточного станка. Производство — Отечественное!

Изменено 18 августа, 2010 пользователем Sova902

Универсальная делительная головка УДГ — назначение, виды делений, комплектация

Неотделимой частью фрезерных станков вертикальных (например 6Т12, 6Т13, FSS450MR, FSS350MR), горизонтальных (6Т82, 6Т82Г, 6Т83, FU350MR), широкоуниверсальных (6Т82Ш, 6Т83Ш, FU350MRApUG) является дополнительное горизонтальное оборудование — так называемые «универсальные делительные головки», сокращенно — УДГ.

Назначение головок

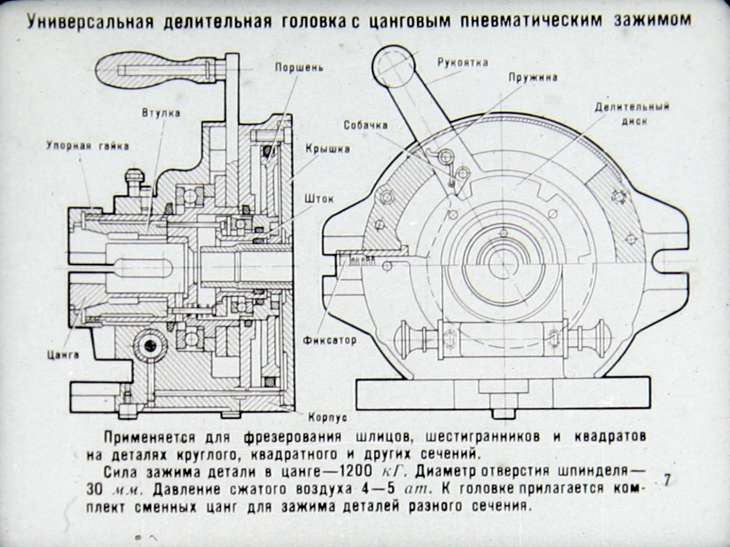

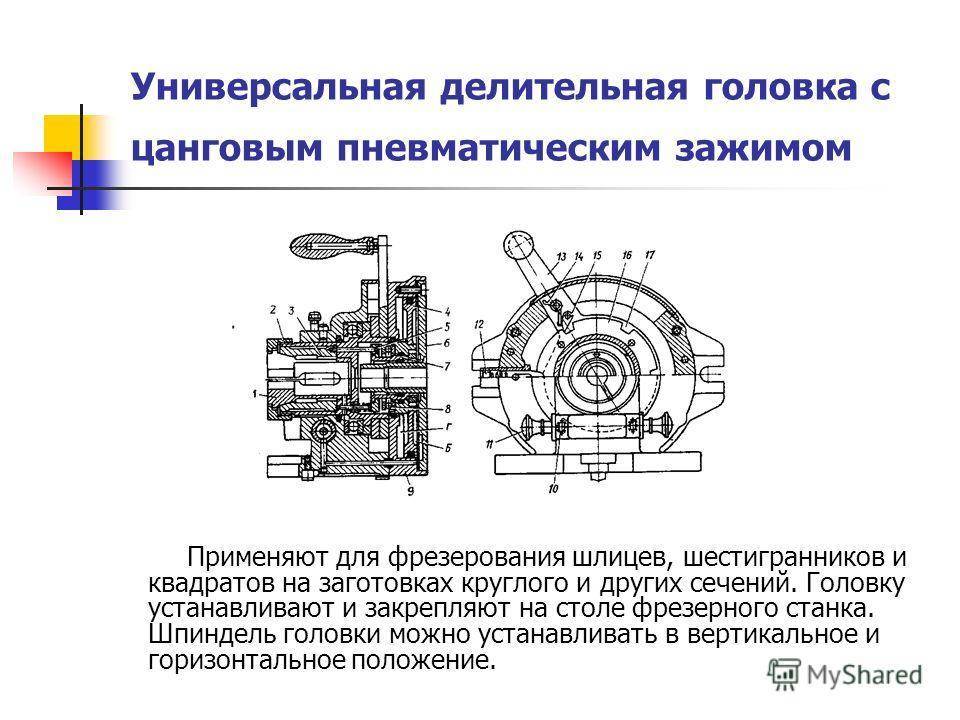

Универсальные делительные головки, снабжаются специальными приспособлениями, и применяются для установки и закрепления обрабатываемой детали под определенным углом, который регулируется поворотной шкалой. Они используются при фрезерных работах для обработки многогранников, нарезания зубцов на шестеренках и спиралевидных канавок, а так же других подобных операций. Также с их помощью осуществляются особые процессы по резке геометрически сложных металлических заготовок путем их беспрерывного вращения. При этом вращение головок должно быть четко согласовано с продольным движением стола фрезерного станка.

Возможности головок на операциях деления

С помощью делительной головки, возможно выполнять сложнейшие деления, которые подразделяются на определенные виды. 1. Простое деление. Это деление производится вычислительными действиями, для которых используется неподвижный диск. В Этом случае повороты головки производятся боковым диском через червячную передачу, которая непосредственно связана со шпинделем станка. 2. Непосредственное деление. При данном способе деления, полностью исключается применение каких-либо дополнительных червячных передач, а само деление практически одинаково для всех делений, куда можно подключить оптические, и упрощенные головки. 3. Дифференциальное деление. Это деление — довольно сложный и не очень удобный процесс. Он производится с помощью поворотного рычага делительной головки с одновременным участием делительного диска. Такое деление можно произвести только при помощи универсальной головки, которая может находиться в комплекте с дополнительными сменными зубчатыми колесиками. 4. Комбинированное деление. Это вид деления, производится поворотом делительной головки и совмещением рычага диска, а также с одновременным поворотом фиксатором рукоятки, находящегося позади диска. Этот способ применяется для поворота заготовки практически на минимальный угол. 5. Непрерывное деление. Осуществить такую операцию можно не с каждой головкой, обычно непрерывное деление производится при помощи универсальной головки, либо только оптической. Также для выполнения такого деления, расположенный на головке шпиндель, должен быть связан с винтом, осуществляющим движение рабочего стола фрезерного станка.

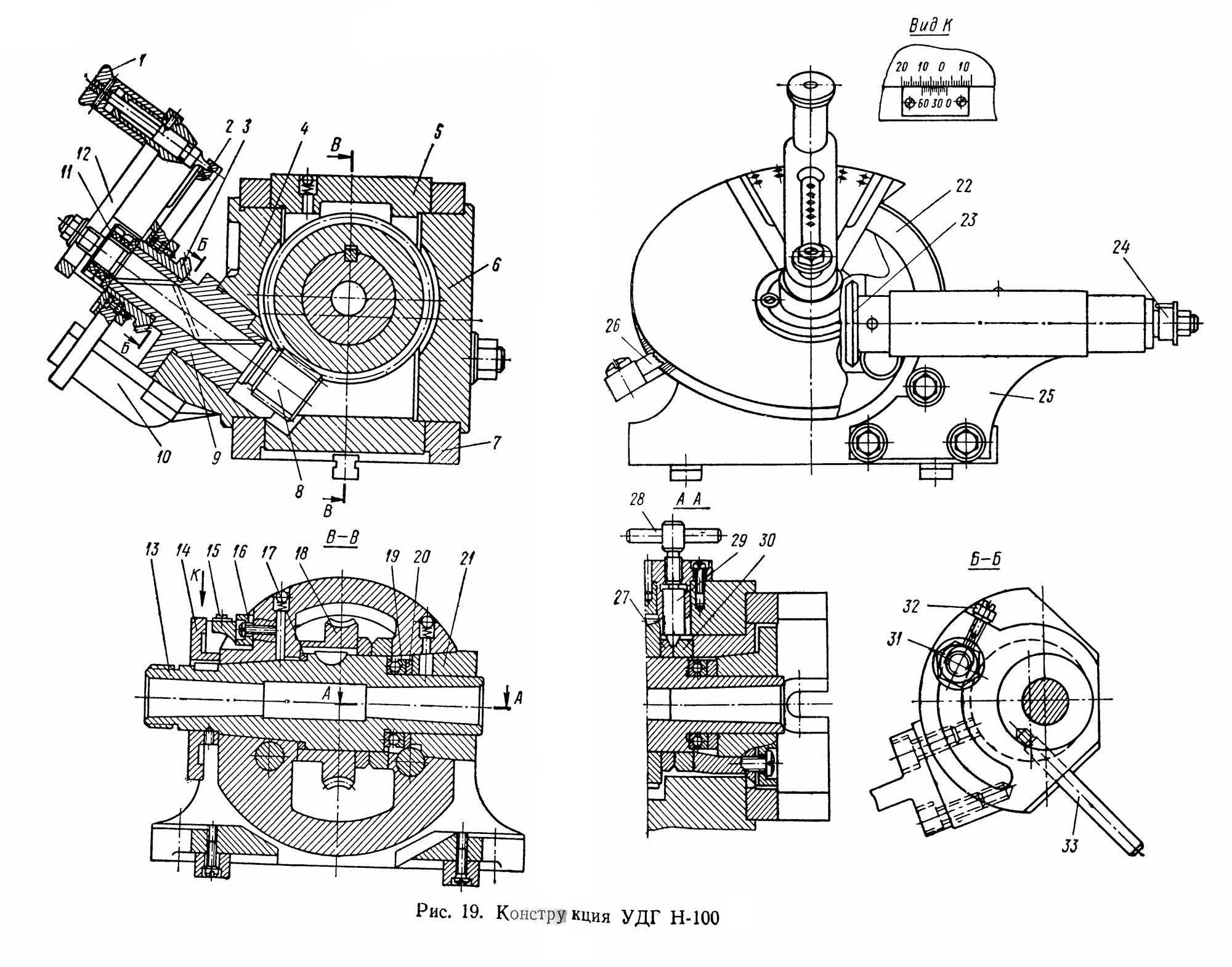

Отечественные делительные головки (УДГ-Д-160, УДГ-Д-200, УДГ-Д-250, УДГ-Н-160 (УДГ-Д-320), УДГ-Д-400) можно купить в двух комплектациях:

Базовый комплект, который состоит из

— Головки делительной универсальной в сборе,
— бабки задней,
— патрона 3-х кулачкового самоцентрирующегося,
— центра упорного,
— фланца переходного к самоцентрирующемуся 3-х кулачковому патрону,
— поводка,
— болтов под станочный паз.

Полный комплект состоит из

— Головки делительной универсальной в сборе,
— бабки задней,
— центра упорного,
— патрона 3-х кулачкового самоцентрирующегося,
— комплекта зубчатых колес
— фланца переходного к самоцентрирующемуся 3-х кулачковому патрону,
— гитары для дифференциального деления
— гитары для нарезания спирали,
— поводка,
— болтов под станочный паз.

Фрезерные станки, оборудованные делительными головками, нашли широкое применение на металлообрабатывающих комбинатах по производству не серийных, но довольно распространенных изделий. Также их использование намного повышает производительность и безопасность труда, расширяет технологические возможности инструментального оборудования.

Предназначение

Делительная головка позволяет преобразить заготовку в нужную конфигурацию посредством смещения детали относительно оси станочного оборудования.

УДГ фиксируется на станине агрегата путем различных видов креплений, в зависимости от типа насадки. Рабочее положение корректируется при помощи подвижных рукояток и диска, который оснащен отверстиями для крепления делительного узла.

Возможности рассматриваемого инструмента:

Фрезеровка поверхностных канавок. Этот процесс не требует идеальной точности, с учетом правильного контроля глубины и ширины обрабатываемой заготовки.
Возможность создания граней на деталях. Данная операция целесообразна при изготовлении гаек с нестандартными параметрами, а также рабочих инструментов и хвостовиков заготовок. Такие манипуляции требуют высокой точности.
Проведение фрезеровочных работ по обработке пазов и шлицев. В этом случае может потребоваться значительная подвижка обрабатываемой детали.

Маркировка оптической головки

При применении фрезерного станка могут устанавливать также оптические делительные головки. Есть определенная формула, которая позволяет определить степень точности рассматриваемой оснастки. Популярной моделью можно назвать ОДГ-5. Расшифровка в данном случае выглядит следующим образом:

ОДГ – аббревиатура названия устройства, которая расшифровывается как оптическая делительная головка.
5 – показатель д.ц., который указывается в секундах. Расчет этого показателя проводится при производстве рассматриваемой оснастки.

При производстве этой оснастки учитывается необходимость точного выдерживания размеров, так как даже незначительное отклонение может привести к большим расхождениям в размерах. Расчет проводится при использовании современных методов.

Делительные головки: виды, назначение, характеристики, расчетная таблица

Увеличение функциональных возможностей производственного оборудования возможно после установки делительной головки. Она необходима для производства сложных деталей и заготовок. Зачастую этот компонент входит в комплектацию по умолчанию. Если же он отсутствует – необходимо правильно подобрать оптимальную модель.

Назначение делительной головки

Для формирования детали нужной формы может потребоваться ее смещение относительно оси станка. Сделать это можно с помощью делительной головки. Она может быть как отдельной частью конструкции, так и ее составляющей.

Компонент крепится на станине оборудования. У него предусмотрены различные варианты фиксации изделия, которые зависят от типа насадки. Регулировка положения происходит с помощью нескольких рукоятей и диска. На последнем расположены отверстия, которые фиксируют положение делительного компонента.

Подобный инструмент может понадобиться для выполнения следующих процессов:

фрезерование канавок на поверхности. Для этого не понадобится большая точность

Важно контролировать глубину и ширину заготовки;
формирование граней на деталях. Это актуально для нестандартных гаек, инструментов, хвостовиков

Операция требует высокой точности;
фрезерование шлицев и пазов. Нередко для этого необходимы существенные смещения заготовки. Поэтому следует выбирать модели делительного диска с минимальным показателем погрешности.

Для увеличения скорости выполнения работы деталь не должна постоянно демонтироваться. Изменение ее положения относительно фрезы станка происходит с помощью вышеописанного инструмента. Особую сложность представляет собой формирование винтовых канавок. Эту операцию можно выполнить только с помощью точной модели.

Перед приобретением делительной головки для конкретного типа оборудования необходимо проверить ее совместимость со станком. Любая самостоятельная переделка монтажной части может отразиться на качестве продукции.

Виды делительной головки

Многофункциональная делительная головка

Учитывая специфику применения, следует детально ознакомиться с типами и общей классификацией делительных головок. Они являются обязательными для универсальных фрезерных станков. Комплектация горизонтально-фрезерных выполняется только при надобности выполнения сложных работ.

Прежде всего необходимо определиться с типов проводимых работ на станке

Особое внимание уделяется точности их реализации. Следующим параметром является сложность и точность настройки оборудования для эксплуатации

В зависимости от этих факторов можно выбрать модели с высокой точностью, и допустимыми показателями погрешности. В некоторых случаях подобное устройство делают самостоятельно.

Существует следующая классификация фрезерных делительных головок:

простые. Особенностью является несложная настойка и легкость управления. Основным компонентом является шпиндель, на который с одной стороны крепится заготовка, а вторая соединена со специальным диском (лимбом). На поверхности последнего нанесены отверстия (от 2-х до 24-х). С их помощью происходите смещение детали относительно оси фрезерования;
комбинированные. Управление происходит с помощью рукоятки. Чем больше число нажатий – тем значительнее удаление центральной оси заготовки от режущего инструмента. Применяется для изготовления сложных деталей;
универсальные. Представляют собой сложный технологический комплекс, настройка которого выполняется как с помощью числа переключения рукояти, так и при движении самого диска. Это осуществляется системой зубчатых колес. Этот тип ДГ называют дифференциальными.

Также рекомендуется ознакомиться с принятой маркировкой. Она поможет определить оптимальную модель, узнать ее параметры. В качестве примера можно рассмотреть расшифровку наименования УДГ-40-Д250:

УДГ. Это обозначение устройства – Универсальная Делительная Головка;
40 – значение передаточного числа. Оно показывает, за какое количество оборотов ручки шпиндель развернется на 360°;
Д250 – максимально допустимый размер обрабатываемой заготовки.

Модели класса УДГ чаще всего применяются для формирования сложных кромок и поверхностей. Они изготавливаются по индивидуальному заказу или являются компонентами универсальных фрезерных станков.

Редко встречающиеся оптические виды имеют маркировку ОДГ-5, где 5 – цена одного деления в секундах.

Последовательность настройки и применения

Выполняемые переходы зависят от типа приспособления и его характеристик, которые устанавливаются в зависимости от цены деления шкалы. В частности, для узлов седьмой/восьмой степени точности используются нормативные данные ГОСТ 1.758, а для узлов девятой степени точности – ГОСТ 1.643.

Основная настройка головки состоит в определении размеров сектора делительной окружности. Исходными данными для расчёта являются диаметр окружности и количество секторов, на которые её потребуется разделить. Настройка происходит в следующей последовательности:

преобразовывают 360° полного диаметра окружности в необходимое количество делений на её секторах;
определяют синус угла, получившегося в результате расчёта;
поворачивают диск устройства на данный угол;
зажимают корпус узла рукояткой или механизмом зажима и устанавливают рабочий инструмент.

Формула для расчёта требуемого угла деления обычно приводится в инструкции производителя делительной головки. Далее закрепляют деталь, подлежащую фрезерованию, на оправке станка, и, производя продольную подачу стола, выполняют требуемую операцию. Шаг подачи зависит от вида обработки: например, для формообразования зуба он равен расстоянию между впадинами смежных зубьев. С целью повышения производительности, после каждого цикла происходит ускоренный возврат стола с заготовкой в исходное положение. Фиксация по выбранному в измерительном диске отверстию выполняется при помощи пружин.

Самостоятельное изготовление

Самодельная делительная головка

Одним из недостатков заводских моделей является их высокая стоимость. Поэтому для выполнения несложных операций изготавливается самодельная конструкция. Для практической реализации потребуются определенные компоненты.

В первую очередь потребуется червячный редуктор. Его можно подобрать из б/у станков или выточить самостоятельно. Также необходимо использовать токарный патрон (оптимальный диаметр- 65 мм) и лимб. Последний можно взять из старых чертежных кульманов. Для ограничения обработки рекомендуется установить стопорящий винт.

Прежде чем приступить к изготовлению деталей, необходимо выполнить настройку делителя. Для этого можно взять любую стандартную деталь и выточить какую-либо фигуру. После сравнения ее с аналогичной, выполняется дополнительная юстировка.

Возможности универсальной ДГ показаны в видеоматериале:

Универсальные делительные головки: применение, таблицы и принцип работы

Универсальные делительные головки (УДГ) представляют собой вид приспособлений, применяемых преимущественно в мелкосерийном, единичном производствах. За счёт использования таких станочных универсальных приспособлений удаётся существенно повысить производительность и облегчить условия труда. Кроме того, их применение повышает безопасность работы, расширяет технологические возможности производственного оборудования.

В конструктивном исполнении делительные головки – это горизонтальные станочные приспособления. Ими оснащают фрезерные, координатно-расточные станки (полуавтоматы). С их помощью осуществляют периодические повороты обрабатываемых заготовок на заданные углы (деления). Сама обрабатываемая заготовка устанавливается в патрон. Использование УДГ гарантирует получение заданных геометрических форм, точных размеров обрабатываемых деталей.

Особенно эффективно применение таких приспособлений в технологиях нарезания зубьев шестерёнчатых колёс, фрезерования впадин между зубьями, в обработке многогранников, в производстве многих видов инструментов (свёрла, зенкеры, специальные инструменты). При нарезании спиралевидных канавок с помощью таких делительных головок осуществляется непрерывное вращение и одновременная осевая подача заготовок.

В машиностроении (металлообработке) применяются различные типы головок делительных универсальных (УДГ). Наиболее распространены лимбовые делительные головки. Этот тип оснастки может настраиваться на дифференциальное, простое деление, на фрезерование спиралевидных деталей. Этих технологических возможностей в большинстве случаев достаточно для высокоточной обработки сложных поверхностей.

Методы деления

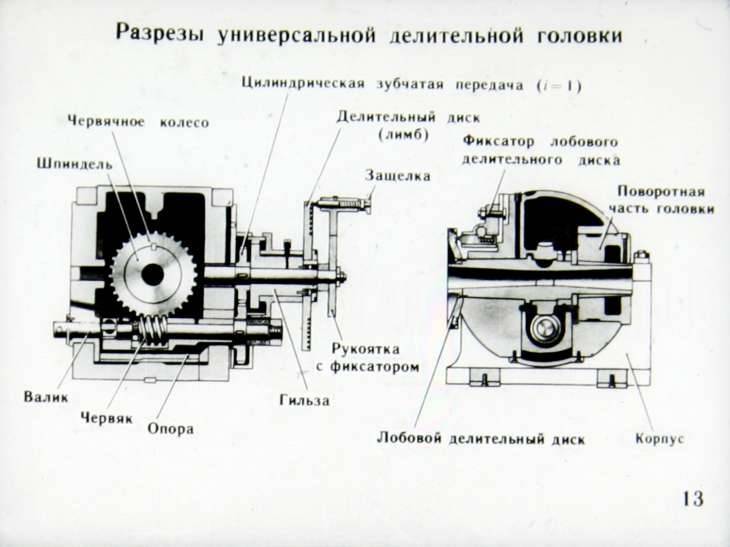

Чаще всего посредством универсальных делительных головок реализуются два способа деления: простое и дифференциальное. При простом делении производят отсчёт по неподвижному делительному диску. Управление поворотом детали осуществляется рукояткой, связанной через червячную передачу со шпинделем головки.

При дифференциальном делении поворот шпинделя осуществляется как рукояткой (аналогично простому), так и за счёт принудительного поворота самого делительного диска от шпинделя (через систему шестерёнок).

Таблица 1. Настройка делительных головок по методу простого деления

Таблица 2. Настройка делительных головок при дифференциальном делении

Преимущества использования УДГ

Применение головок делительных универсальных позволяет получить ряд существенных преимуществ. Основные из них следующие:

значительно расширяется спектр технологических операций фрезерного станка; возможность работы с заготовками разных размеров; возможность обработки поверхностей в любом положении относительно вертикали. Универсальные делительные головки просты в установке и в работе. Стоимость дополнительного приспособления доступная. Поэтому его можно использовать в единичном производстве, в том числе в частном применении.

Выбор универсальных делительных головок

При выборе делительной головки УДГ вначале определяются с её типом. Чаще всего используют головки делительные универсальные. Они, в свою очередь, отличаются между собой значением наибольших диаметров обрабатываемых заготовок. К примеру, отечественной промышленностью выпускаются следующие типы делительных головок: от УДГ-Д-160 до УДГ-Д-400 (под диаметры 160, 200, 250, 320, 400 мм).

Все типы приспособлений унифицированы, отличаются, в основном, высотой центров. Для головок делительных универсальных составлены специальные таблицы расчётов простого/дифференциального деления. При выборе приспособления подбирают его рабочий диаметр соответственно размерам закрепляемых деталей. То есть, если обрабатываются заготовки с небольшими диаметрами, лучше установить УДГ такого же типоразмера.

Делительная головка своими руками

К минусам рассматриваемого инструмента можно отнести высокую стоимость. В связи с этим делительную головку для проведения простых операций можно сделать самостоятельно. Потребуется набор следующих компонентов:

Редуктор червячного типа, который можно подобрать из оснащения старых станков или выточить своими руками.
Токарный патрон с лимбом (подходящий размер — 65 мм в диаметре).
Ограничительный винт.

Перед производственным процессом следует выполнить настройку делительной части. В этом поможет любая стандартная деталь либо выточенная фигура определенного формата. После сравнительного теста с аналогом, проводится дополнительная калибровка инструментария. Стоимость делительной головки своими руками будет на порядок ниже заводского аналога, цена которого стартует от 40-50 тысяч рублей.

Как пользоваться?

При непосредственном способе деления:

Червячная пара выводится из зацепления рукоятью управления.
Освобождается фиксатор остановки лимба.
Шпиндель поворачивается на угол, отсчитанный по нониусу лимба, и фиксируется.

При простом способе деления:

Делительный диск фиксируется в одном положении.
Установкой рукоятки фиксатора в отверстие на делительном диске,
Устройство перемещается на расчётный угол.

Дифференциальный способ деления:

Шпиндель выставляется в горизонтальное положение.
Проверяется плавность поворота шестерней.
Отключается стопор диска.
Дальнейшие действия как в простом способе деления.

Как наладить делительную головку для фрезерного станка

А для этого оправку начинают зажимать в трехкулачковом патроне, который потом постепенно навинчивается на горизонтальный или вертикальный шпиндель самой делительной головки. Другой же конец оправки поддерживают, использую заднюю бабку. После этого диск фреза также закрепляют на оправке шпинделя и устанавливают ее прямо по самому центру заготовки.

Вот после этого стол можно опустить и уже подводить фрезерную заготовку, но так, чтобы лист, который находится между ними, обязательно закусывался. Но не спешите сразу выполнять нарезку, а проверьте еще раз наладку и, соответственно, настройку станка.
